Toyota Corolla Verso AR10 выпускался в 2004, 2005, 2006, 2007, 2008 и 2009 году. Поставлялся по всему миру, поэтому можно встретить как праворульный, так и леворульные модели. В данной публикации Вы можете найти информацию с описанием расположением электронных блоков управления, назначение всех предохранителей и реле Тойота Королла Версо со схемами блоков и фото примерами их исполнения. Выделим предохранитель прикуривателя.

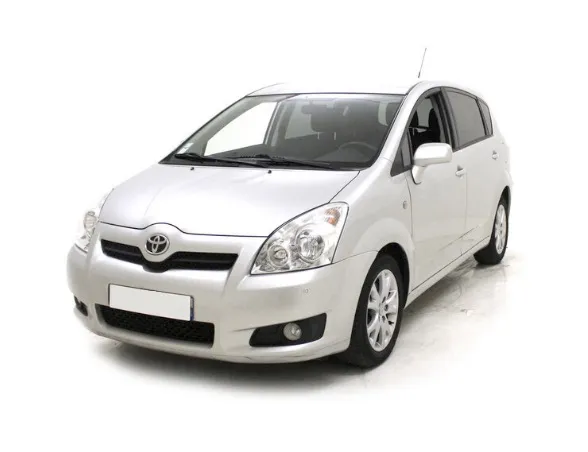

toyota corolla verso

Расположение блоков и назначение элементов в них может отличатся от представленного и зависит от года выпуска, уровня комплектации и региона поставки.

Блоки в салоне

Расположение

Общая схема расположения блоков в салоне

Левый руль

Расположение блоков в салоне

Правый руль

Расположение блоков в салоне

Описание

  1. Дополнительный блок предохранителей
  2. Блок управления электрооборудованием кузова
  3. Реле обогрева заднего стекла
  4. Реле топливного насоса (Circuit Opening)
  5. Блок предохранителей
  6. Реле указателей поворота (аварийная сигнализация)
  7. Ресивер центрального замка
  8. Распределительный блок
  9. Блок управления транспондером ключа
  10. Блок управления кондиционером(автоматический кондиционер)
  11. Усилитель кондиционера
  12. Блок управления двигателем
  13. Блок реле №2
  14. Блок реле №3
  15. Блок управления коробкой передач
  16. Блок реле №1
  17. Реле стеклоочистителя
  18. Блок управления датчиками парковки (Clearance Sonar)
  19. Центральный блок подушек безопасности
  20. Блок управления телевизионной камерой
  21. Блок управления зажиганием

Блок предохранителей

н находится в нижней части панели приборов за защитной крышкой.

Фото – пример


Схема

Схема блока в салоне

Обозначение

1 10А IGN – Подушки безопасности SRS, комбинация приборов, система запуска, система распределенного впрыска топлива /система последовательного распределенного впрыска топлива
2 20A S/ROOF – Люк
3 7,5A RR FOG – Задний противотуманный свет
4 15A FR FOG – Передний противотуманный свет, индикатор противотуманного света
5 25A AM1 – Система запуска, предохранители: “CIG”, “RAD NO.1”
6 7,5A PANEL – Подсветка панели приборов, подсветка комбинации приборов, блок управления автоматической коробкой передач, освещение перчаточного ящика, освещение в отделении подлокотника, очистители фар, передний противотуманный свет, система помощи при парковке, мульти – информационный дисплей
7 20A RR WIP – Задний стеклоочиститель и омыватель
8 7,5A GAUGE2 – Лампы заднего хода, корректор фар, указатели поворота, аварийная сигнализация
9 15A CIG – Прикуриватель
10 10A HTR – Подогрев сидений, кондиционер
11
12 7,5A RAD NO.1 – Аудиосистема, мульти-информационный дисплей, зеркала с электроприводом, комбинация приборов, розетка
13 30A PWR SEAT – Сиденья с электроприводом
14 10A TAIL – Габаритный свет, освещение номерного знака, освещение багажного отсека, система автоматического освещения, передний противотуманный свет, задний противотуманный свет, комбинация приборов
15 7,5A OBD2 – Диагностический разъем
16 15A P/POINT – Розетка
17 25A DOOR – Центральный замок
18 25A WIP – Передний стеклоочиститель и омыватель, очистители фар
19 7,5A ECU-IG – Вентилятор системы охлаждения, система зарядки, усилитель рулевого управления, ABS, VSC
20 20A S-HTR – Подогрев сидений
21 10A GAUGE1 – Переключатель освещения, мульти – информационный дисплей, интегрированное реле, комбинация приборов, блокировка селектора коробки передач, блок управления автоматической коробкой передач, зеркало заднего вида в салоне, стеклоочиститель, парковочный тормоз
22 15A STOP – Лампы стоп-сигнала, блокировка селектора коробки передач, дополнительный стоп-сигнал, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
Реле
R1 Резерв
R2 HTR – Отопитель
R3 SEAT HTR – Подогрев сидений
R4 IG1 – Зажигание
R5 TAIL – Габаритный свет

За работу прикуривателя отвечает предохранитель номер 9 на 15А.

Дополнительный блок предохранителей

Схема

Схема дополнительного блока в салоне

Назначение

1 25А АСС – Кнопка запуска, иммобилайзер, блокировка руля (LHD)
2 20A P-RR P/W – Стеклоподъемник
3 20A P-FR P/W – Стеклоподъемник
4 20A D-RR P/W – Стеклоподъемник
5 20A D-FR P/W – Стеклоподъемник
6 7,5A ECU-B 1 – Коробка передач
7 10A FUEL OPN – Лючок заливной горловины топливного бака
8 20A FR DIC – Обогреватель зоны щеток стеклоочистителей ветрового стекла, предохранитель: “MIR HTR”
9 10А А/С – Кондиционер (механический кондиционер), вспомогательный отопитель
10 7,5A DEF I/UP – Кондиционер
11 7,5A ST – Мульти – информационный дисплей, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, система запуска
12 10A MIR HTR – Обогрев зеркал
13 15A RAD NO.2 – Аудиосистема, мульти – информационный дисплей
14 7,5A DOME – Освещение салона, персональное освещение, освещение в дверях, освещение багажного отсека, подсветка индивидуального зеркала, освещение пространства для ног
15 7,5A ECU-B 2 – Кондиционер, система беспроводного управления
16 30A PWR SEAT – Сиденья с электроприводом

Блоки реле

Схема

Схема реле

Расшифровка

1
R1 Вспомогательное реле (ACC)
R2 Стартер (ST)
2
R1 Розетки
R2 Зажигание (IG2)
3
R1 Передний противотуманный свет
R2 Задний противотуманный свет

Дополнительные элементы

Схема дополнительных элементов в салоне

  1. Блок управления люком
  2. Реле заднего стеклоочистителя

Блоки под капотом

Расположение

Общая схема расположения блоков под капотом

Расположение блоков под капотом

  1. Блок предохранителей и реле
  2. Блок реле
  3. Реле очистителей фар
  4. Блок управления курсовой устойчивостью
  5. Блок управления форсунками (EDU)
  6. Реле свечей накала
  7. Дополнительный блок предохранителей (1ZZ-FE, 3ZZ-FE)
  8. Дополнительный блок предохранителей (1CD-FTV)

Блок предохранителей и реле

Находится в левой части моторного отсека.

блок предохранителей и реле под капотом

Схема

Вариант А

Схема блока под капотом вариант а

Вариант Б

Схема блока под капотом вариант б

Обозначение

1
2 25А VSC – 1CD–FTV: ABS, VSC
25A ABS – 1CD–FTV: ABS
3
4
5
6 7,5A ALT-S – Система зарядки
7 30A DCC – Предохранители: “ECU-B NO.2”, “DOME”, “RAD NO.2”
8 30A AM2 – Система запуска, предохранители: “ST”, “IGN”
9 10A HAZARD – Указатели поворота, аварийная сигнализация
10 25A F-HTR – 1CD–FTV: Подогрев топлива
11 15A HORN – Звуковой сигнал
12 20A EFI – Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, предохранители: “EFI NO.1”, “EFI NO.2”
13 25A PWR HTR – 1CD–FTV: Вспомогательный отопитель
14 30A RR DEF – Обогрев заднего стекла
15 40A MAIN – Очистители фар, фары, предохранители: “H-LP HI LH”, “H-LP HI RH”, “H-LP LH”, “H-LP RH”
16 50A AM1 NO.1 – 1CD–FTV: предохранители: “ACC”, “CIG”, “RAD NO.1”, “ECU-B NO.1”, “FL P/W”, “FR P/W”, “RL P/W”, “RR P/W”
17 30A H/CLN – Очистители фар
18 40A HTR – Кондиционер. отопитель
19 30A CDS – Вентилятор системы охлаждения
20 40A RDI – 1CD–FTV, 1ZZ-FE, 3ZZ-FE: Вентилятор системы охлаждения
30A RDI – 1AZ-FE, 1AZ-FSE: Вентилятор системы охлаждения
21 50A VSC – 1CD–FTV: ABS, VSC
40A ABS – 1CD–FTV: ABS
22 15A IG2 – 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: Система запуска, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
23 10A THROTTLE – 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: Электронная система управления дроссельной заслонкой
10A ETCS – 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: Электронная система управления дроссельной заслонкой
24 20A A/F – 1AZ-FSE, 1AZ-FE: Датчик состава топливовоздушной смеси
25 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: –
26 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: –
27 50A EMPS – 1ZZ-FE, 3ZZ-FE: Усилитель рулевого управления
Реле
R1 EFI MAIN – 1CD–FTV: Вентилятор системы охлаждения
R2 EDU – 1CD–FTV: Вентилятор системы охлаждения
R3 FAN NO.3 – 1CD–FTV: Вентилятор системы охлаждения
R4 FAN NO.1 – Вентилятор системы охлаждения
R5 FAN NO.2 – 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: Вентилятор системы охлаждения
R6 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: –
R7 FAN NO.3 – 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: Вентилятор системы охлаждения
R8 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: –
R9 EMPS – 1ZZ-FE, 3ZZ-FE: Усилитель рулевого управления

Дополнительный блок предохранителей

Схема

Вариант А

Дополнительный блок под капотом. Вариант А.

Назначение

1
2 50A HTR2 – Вспомогательный отопитель
3 50A HTR1 – Вспомогательный отопитель
4 80A GLOW – Свечи накала
5 140A ALT – Реле: “IG1”, “TAIL”, “SEAT HTR”, предохранители: “H-LP CLN”, “AM1 NO.1”, “RDI”, “CDS”, “VSC” (50A), “VSC” (25A), “ABS” (40A), “ABS” (25A), “H/CLN”, “RR DEF”, “GLOW”, “HTR NO1”, “HTR NO2”, “RFGHTR”, “AM1 NO.2”, “RR FOG”, “S/ROOF”, “STOP”, “P/POINT”, “FR FOG”, “OBD2”, “DOOR”
Реле
R1
R2 HTR2 – Вспомогательный отопитель
R3 HTR1 – Вспомогательный отопитель

Вариант Б

Дополнительный блок под капотом

Расшифровка

1
10A EFI NO.1 – Система распределенного впрыска топлива /система последовательного распределенного впрыска топлива
2 7,5A EFI NO.2 – Система контроля за выбросами
3 25A VSC – ABS, VSC
25A ABS – АБС
4 100А ALT – 1ZZ-FE, 3ZZ-FE: Предохранители: “AM1 NO.1”, “H-LP CLN”, “ABS” (25A), “VSC” (25A), “ABS” (40A), “VSC” (50 A), “CDS”, “RDI”, “HTR”, “RR DEF”, “RR FOG”, “FR FOG”, “AM1”, “DOOR”, “STOP”, “OBD2”, “S/ROOF”, “PWR SEAT”, “P/POINT”, “TAIL”, “PANEL”, “RR WIP”, “ECU-IG”, “WIP”, “GAUGE2”, “GAUGE1”, “HTR” ,”S-HTR”
120А ALT – 1AZ-FSE, 1AZ-FE: Предохранители: “AM1 NO.1”, “H-LP CLN”, “ABS” (25A), “VSC” (25A), “ABS” (40A), “VSC” (50 A), “CDS”, “RDI”, “HTR”, “RR DEF”, “RR FOG”, “FR FOG”, “AM1”, “DOOR”, “STOP”, “OBD2”, “S/ROOF”, “PWR SEAT”, “P/POINT”, “TAIL”, “PANEL”, “RR WIP”, “ECU-IG”, “WIP”, “GAUGE2”, “GAUGE1”, “HTR” ,”S-HTR”
5 50A VSC – ABS, VSC
40A ABS – ABS
6 50A AM1 NO.1 – Предохранители: “PWR SEAT”, “FR DIC”, “FUEL OPN”, “ECU-B 1″, P-RR P/W”, “P-FR P/W”, “D-RR P/W”, “D-FR P/W”
7 30A H-LP CLN – Очистители фар
Реле
R1 INJ – Инжектор
R2 EFI – Блок управления двигателем
R3 IG2 – Зажигание
R4 A/F – Датчик состава топливовоздушной смеси

Блок реле

Фото – пример

Блок реле

Схема

Схема блока реле под капотом

Описание

1 10A H-LP HI LH – Левая фара (дальний свет)
2 10A H-LP HI RH – Правая фара (дальний свет), комбинация приборов
3 15A H-LP LH – Левая фара (ближний свет)
4 15A H-LP RH – Правая фара (ближний свет)
Реле
R1 HORN – Звуковой сигнал
R2 F-HTR – Подогрев топлива
R3 H-LP – Фары
R4 DIM – Диммер
R5 FAN NO.2 – Вентилятор системы охлаждения
