Autoturismul subcompact Suzuki Swift este produs în trei generații din 1984 până în prezent. Generația 1 nu a fost livrată oficial în Europa. Prin urmare, în acest articol nu o vom lua în considerare. A 2-a a fost asamblată în 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 și 2010. Ulterior în 2011, 2012, 2013, 2014, 2015, 2016. În această publicație veți găsi descrierea cutiilor de siguranțe și relee Suzuki Swift, locațiile acestora, fotografii și scheme. Separat, menționăm siguranțele responsabile pentru brichetă.
Atribuirea siguranțelor din cutii poate diferi de cea prezentată și depinde de anul de fabricație, nivelul de echipare și țara de livrare a Suzuki Swift. Verificați cu descrierea de pe capacul de protecție.
Cutia sub capotă
Se află în partea stângă, lângă montant.
Varianta 1
| Nr. | A | Descriere |
|---|---|---|
| 1 | 80 | Toate circuitele electrice |
| 2 | 50 | Geamuri electrice, contact, demaror, ștergător |
| 3 | Lumini de poziție spate, încălzire lunetă, închidere centralizată, claxon, iluminare interior | |
| 4 | Releu ventilator radiator nr. 1 | |
| 5 | Releu ventilator radiator nr. 2 | |
| 6 | Releu ventilator radiator nr. 3 | |
| 7 | Releu demaror | |
| 8 | Releu principal | |
| 9 | Releu clapetă accelerație | |
| 10 | Releu faruri ceață | |
| 11 | Releu pompă combustibil | |
| 12 | Releu compresor aer condiționat | |
| 13 | Rezervă | |
| 14 | 30 | Instalație de încălzire |
| 15 | 15 | Sistem injecție |
| 16 | 10 | Releu compresor aer condiționat |
| 17 | Rezervă | |
| 18 | 15 | Lumini de stop |
| 19 | 30 | ABS |
| 20 | 30 | Demaror |
| 21 | Rezervă | |
| 22 | 50 | Servodirecție electrică |
| 23 | 30 | Contact |
| 24 | 30 | Ventilator sistem răcire |
| 25 | Rezervă | |
| 26 | 30 | ABS |
| 27 | Rezervă | |
| 28 | Rezervă | |
| 29 | 15 | Faruri ceață |
| 30 | 15 | Far (stânga) |
| 31 | 15 | Far (dreapta) |
| 32 | 80 | Instalație de încălzire, servodirecție electrică |
| 33 | 80 | Ventilator sistem răcire, faruri ceață, faruri |
Varianta 2
| Nr. | A | Denumire |
|---|---|---|
| 1 | 100 / 120 | FL1 |
| 2 | 100 | FL2 |
| 3 | 100 | FL3 |
| 4 | 50 | FL4 |
| 5 | 80 | FL5 |
| 6 | 100 | FL6 |
| 7 | 50 | Contact -2 |
| 8 | 7,5 | ECM |
| 9 | Rezervă | |
| 10 | 20 | F/P (diesel) |
| 11 | 10 | Compresor aer condiționat |
| 12 | 15 | FI (benzină) |
| 13 | 30 | FI (DIESEL) |
| 14 | 60 | Servodirecție |
| 15 | 30 | Ventilator radiator |
| 16 | 40 | motor ABS |
| 17 | 30 | Ventilator |
| 18 | 30 | Pornire motor |
| 19 | Rezervă | |
| 20 | 30 | Echipament auxiliar |
| 21 | Rezervă | |
| 22 | 15 | Far (stânga) |
| 23 | 25 | unitate de control ABS |
| 24 | 15 | Far (dreapta) |
| 25 | 20 | Lampă de ceață față |
| 26 | Rezervă | |
| 27 | 40 | Contact |
| 28 | 20 | Unitate control motor / contact |
| 29 | 10 | FI 2 (DIESEL) |
| 30 | Rezervă | |
| 31 | 7,5 | Semnal de pornire |
Cutiia din habitaclu
Este amplasată sub bord, lângă montant.

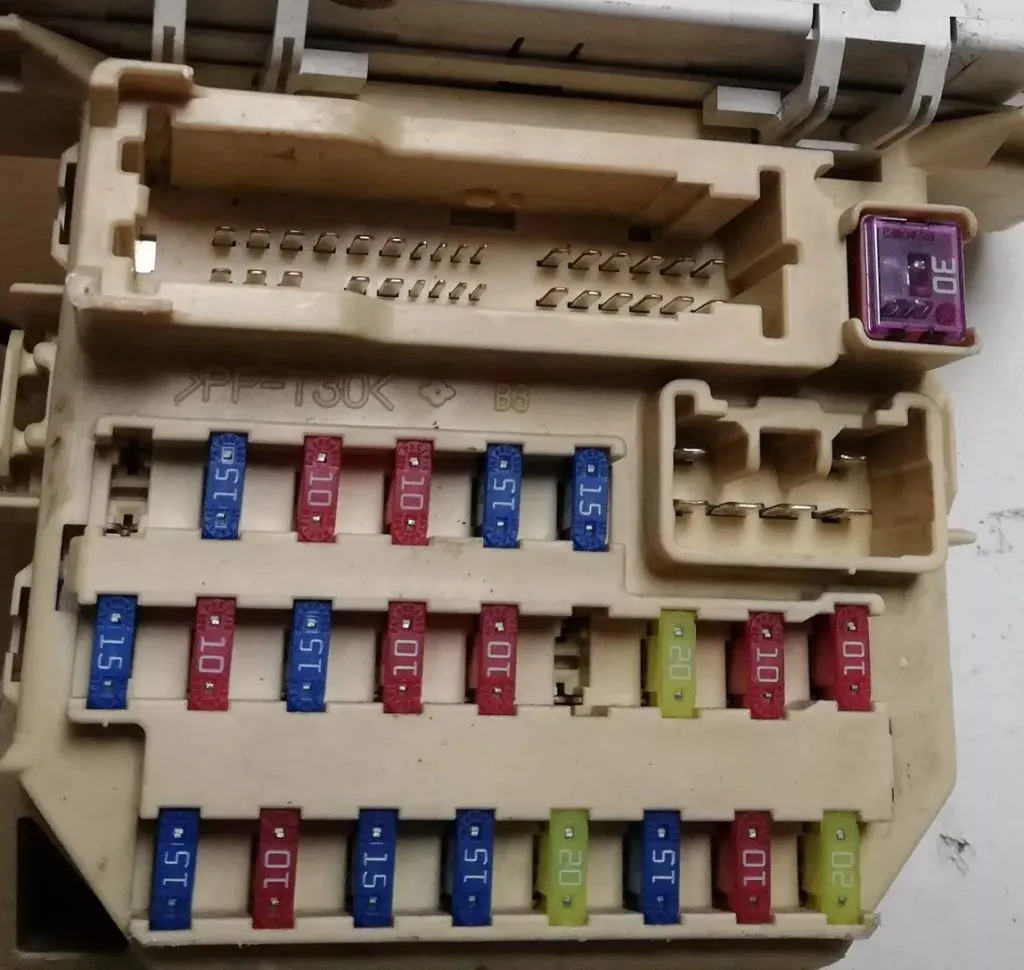

Varianta 1
Decodificarea actuală va fi aplicată pe capacul cutiei.
| Nr. | A | Atribuire |
|---|---|---|
| 1 | 15 | Rezervă |
| 2 | 10 | Bobină de inducție |
| 3 | 10 | Lampă marșarier |
| 4 | 15 | Panou de instrumente |
| 5 | 15 | Oglinzi retrovizoare laterale |
| 6 | 15 | Brichetă sau conector pentru echipamente suplimentare |
| 7 | 15 | Geamuri electrice |
| 8 | 15 | Ștergător și spălător |
| 9 | 10 | Servodirecție electrică |
| 10 | 15 | SRS |
| 11 | 10 | ABS |
| 12 | 10 | Lumini de poziție |
| 13 | Neutilizat | |
| 14 | 20 | Încuietori uși |
| 15 | 10 | Far (stânga) |
| 16 | 10 | Demaror |
| 17 | 15 | Încălzire scaune față |
| 18 | 10 | Instalație de încălzire |
| 19 | 15 | Lumini de ceață spate |
| 20 | 15 | Radio, iluminare interior |
| 21 | 20 | Încălzire lunetă |
| 22 | 15 | Claxon |
| 23 | 10 | Far (dreapta) |
| 24 | 20 | „Temporizator” de decuplare a acționării geamurilor electrice |
Pentru funcționarea brichetei răspunde siguranța numărul 6 de 15A.
Varianta 2
| Nr. | A | Atribuire |
|---|---|---|
| 1 | 30 | Centură de siguranță |
| 2 | 20 | Temporizator geamuri electrice |
| 3 | 15 | Blocare coloană direcție |
| 4 | 20 | Încălzire lunetă |
| 5 | 20 | Trapă |
| 6 | 10 | DRL |
| 7 | 10 | Încălzire oglinzi exterioare |
| 8 | 7,5 | Semnal de pornire |
| 9 | 15 | Priza pentru echipamente suplimentare 2 |
| 10 | 30 | Geam electric |
| 11 | 10 | Avertizare luminoasă de pericol |
| 12 | 7,5 | BCM |
| 13 | 15 | Bobină de inducție |
| 14 | 10 | Modul de control al sistemului ABS |
| 15 | 15 | Priza brichetei |
| 16 | 10 | Controler A-STOP |
| 17 | 15 | Claxon |
| 18 | 10 | Lumini de stop |
| 19 | 10 | Airbag |
| 20 | 10 | Lampă marșarier |
| 21 | 15 | Ștergător / spălător |
| 22 | 30 | Ștergător față |
| 23 | 10 | Lampă de plafon |
| 24 | 15 | 4WD |
| 25 | 7,5 | Lumini de ceață spate |
| 26 | Rezervă | |
| 27 | 7,5 | Contact — semnal 1 |
| 28 | 15 | Radio 2 |
| 29 | 10 | Priza pentru echipamente suplimentare 3 |
| 30 | 15 | Radio |
| 31 | 10 | Lampă spate |
| 32 | 20 | D/L |
| 33 | 7,5 | Regulator de viteză (cruise control) |
| 34 | 10 | Instrument de măsură |
| 35 | 7,5 | Contact — semnal 2 |
| 36 | 20 | Încălzire scaune |
Pentru brichetă răspunde siguranța numărul 15 de 15A, iar pentru prizele suplimentare numerele 9 și 29.
