RU Оригинальные схемы электрооборудования на Subaru Legacy 1990-1998 г.в. Начало было положено в 1990 году, когда Subaru вышла на сцену с моделью Legacy. Её не слишком успешная карьера в чемпионате мира продолжалась три года, однако стараниями Колина Макрея она завершилась на победной ноте — в 1993 году молодой шотландец выиграл за рулем Legacy ралли Новая Зеландия, после которого наступила эра Subaru Impreza, дебют которой состоялся в Финляндии.
Общие сведения электросхем

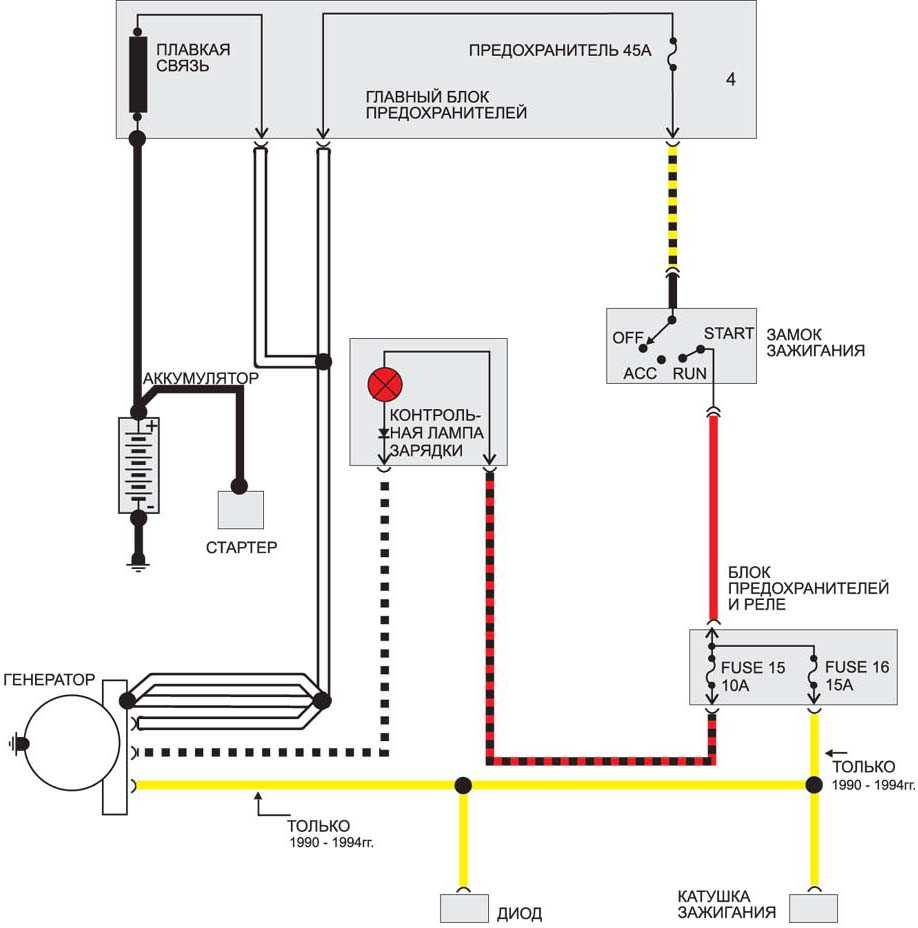

Схема системы зарядки на Субару Легаси

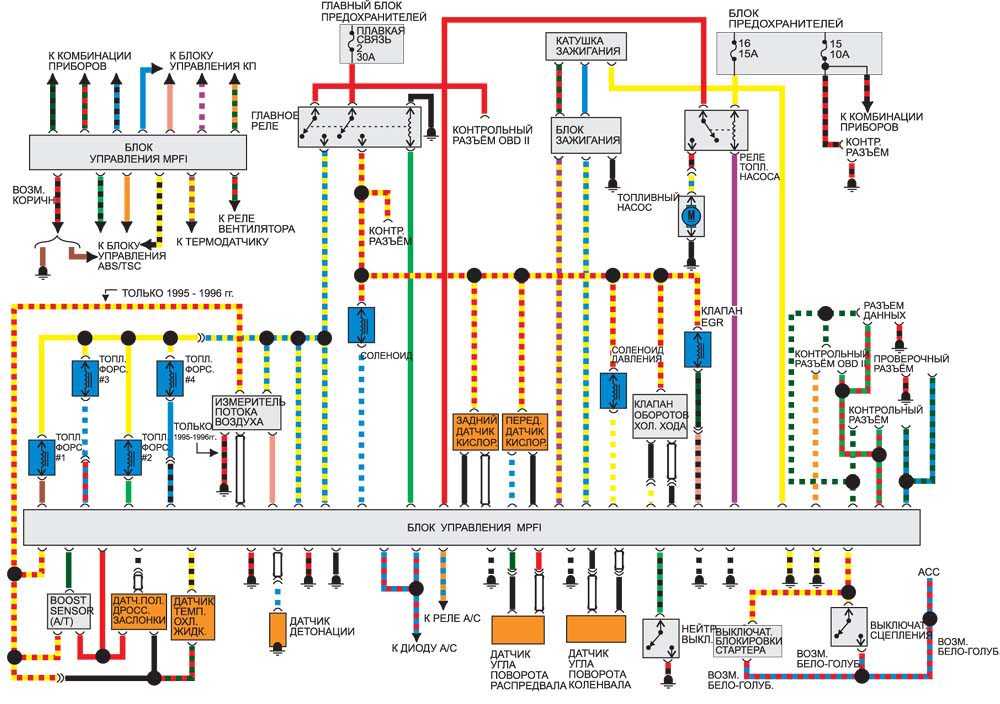

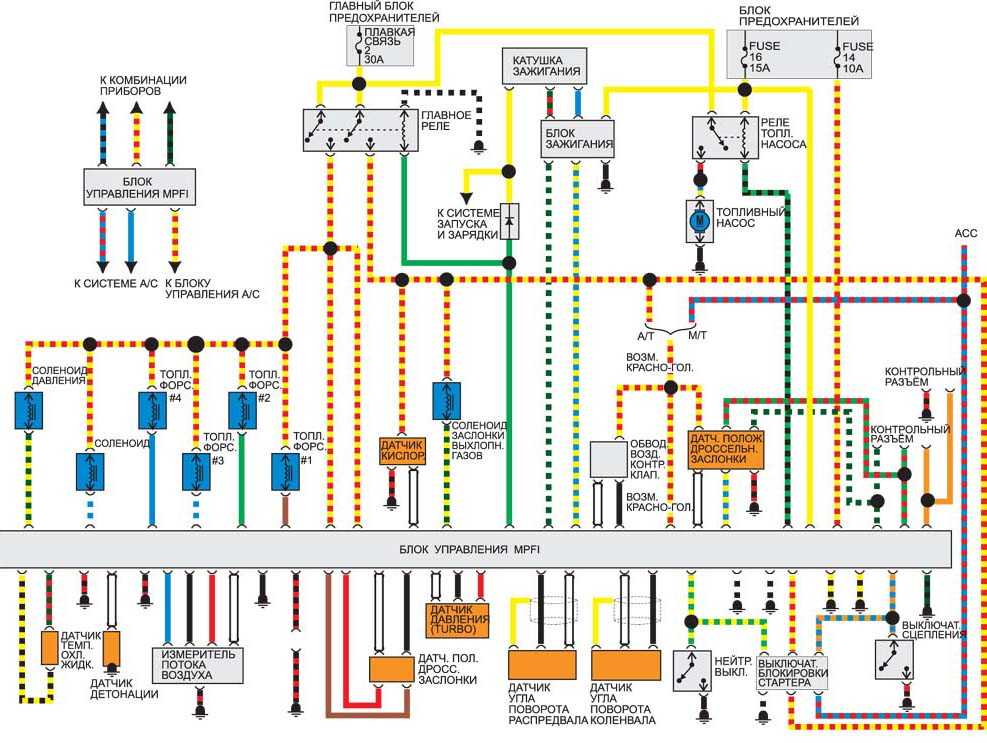

Электросхема управления двигателем 1990-1994 гг. и с 1995 г.

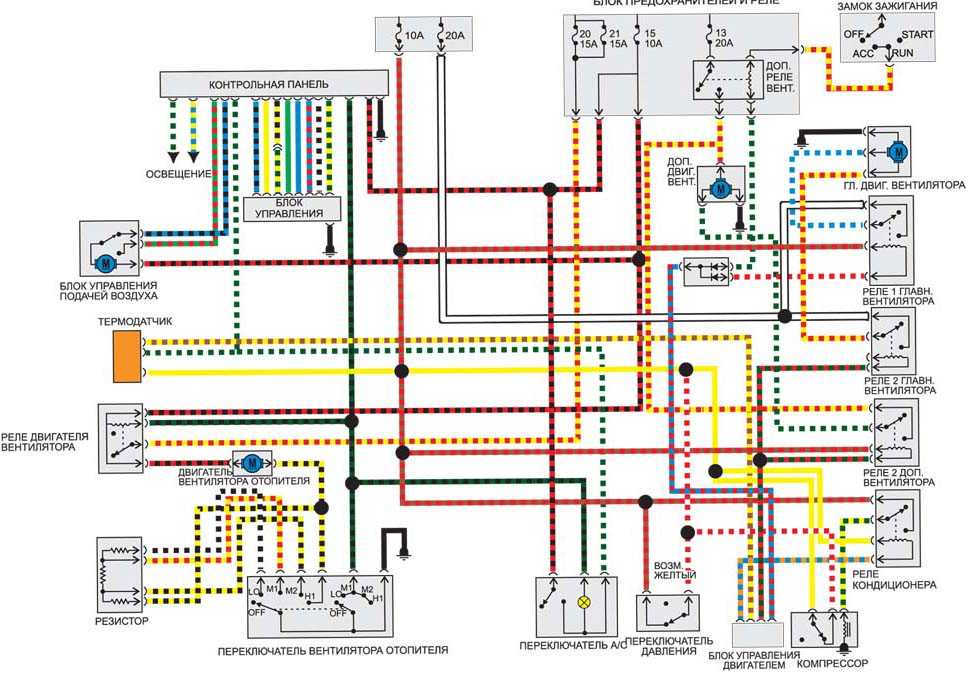

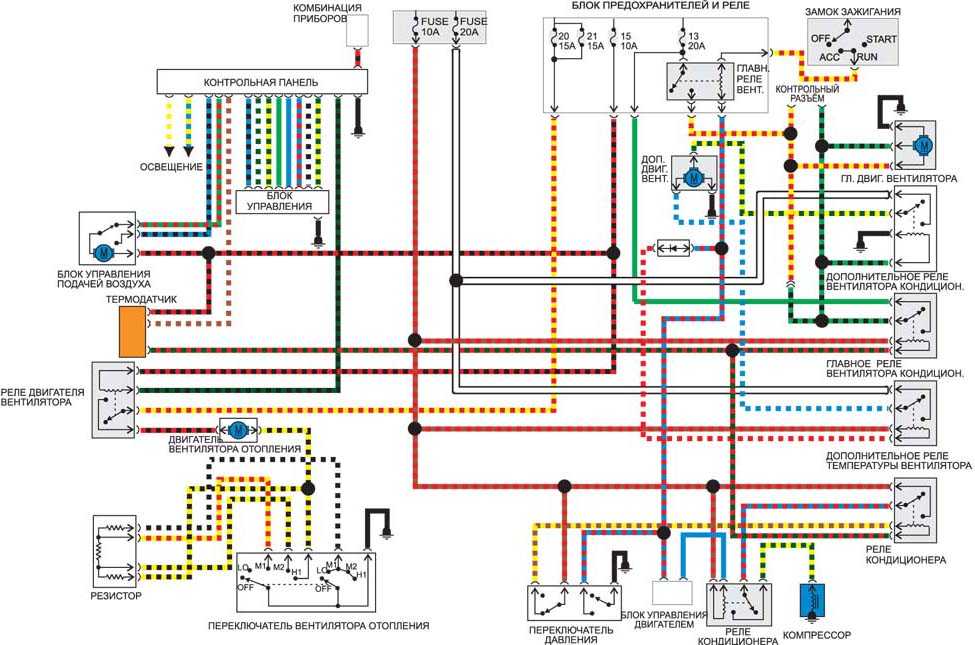

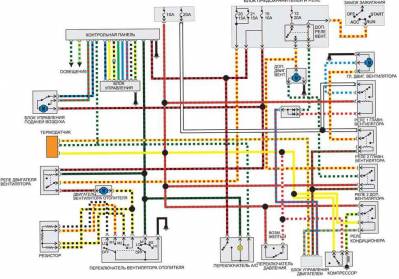

Схема системы охлаждения, отопления и кондиционирования 1990-1994 гг. и с 1995 г.

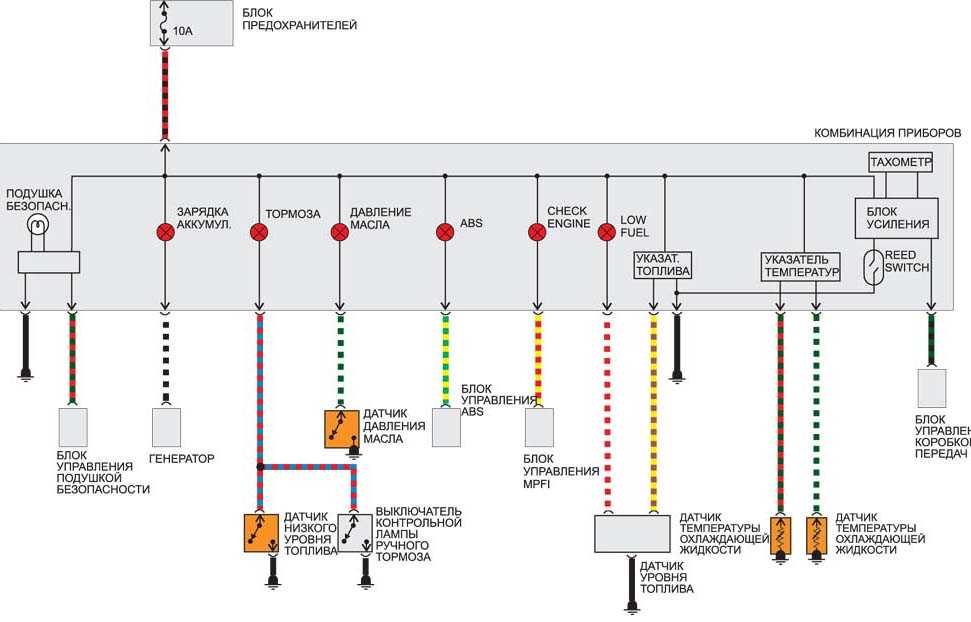

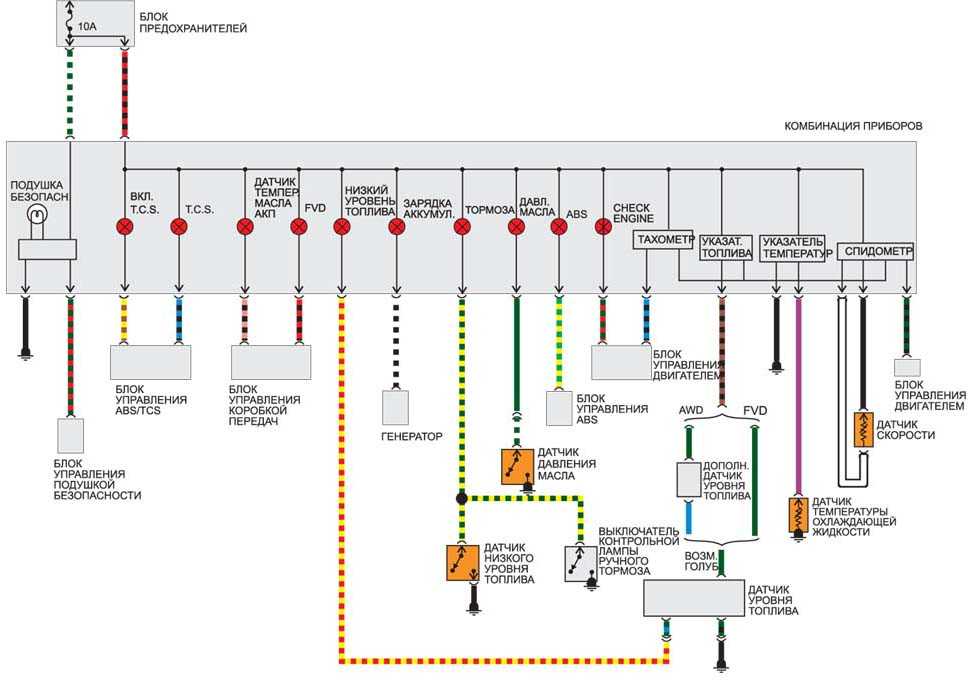

Эл.схема комбинации приборов 1990-1994 гг. и с 1995 г.

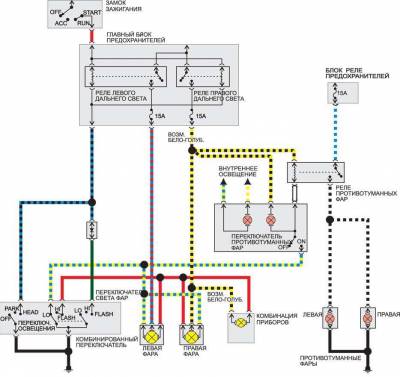

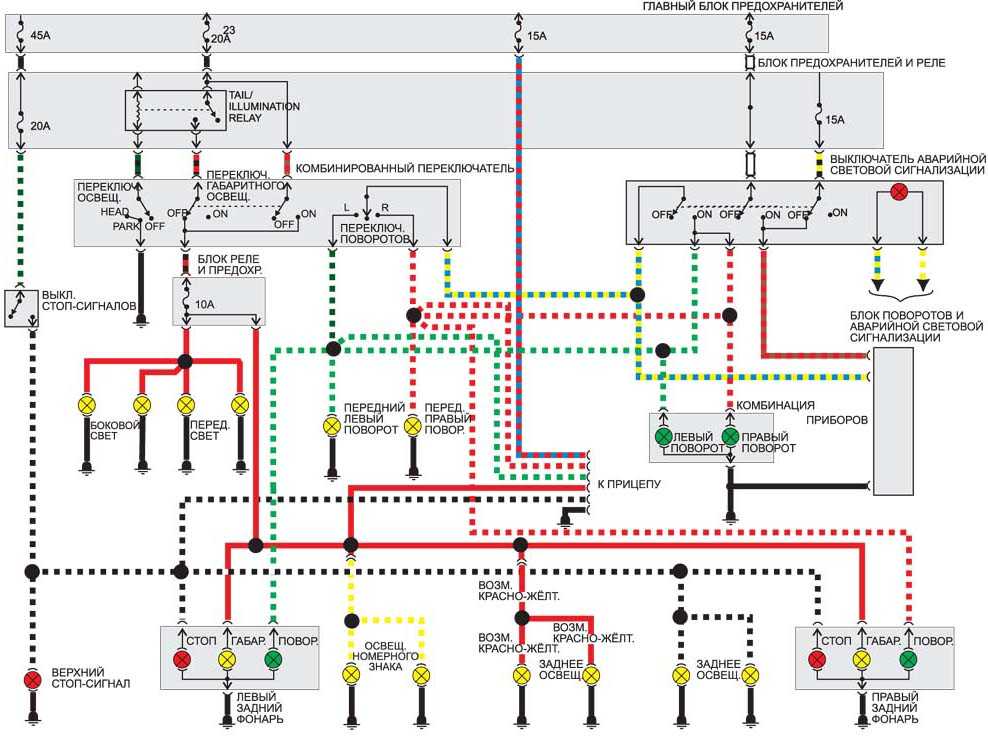

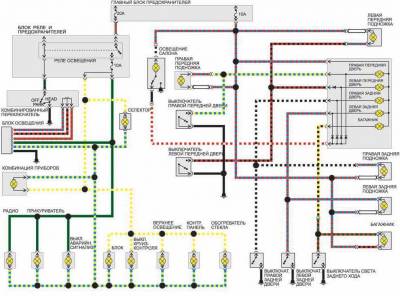

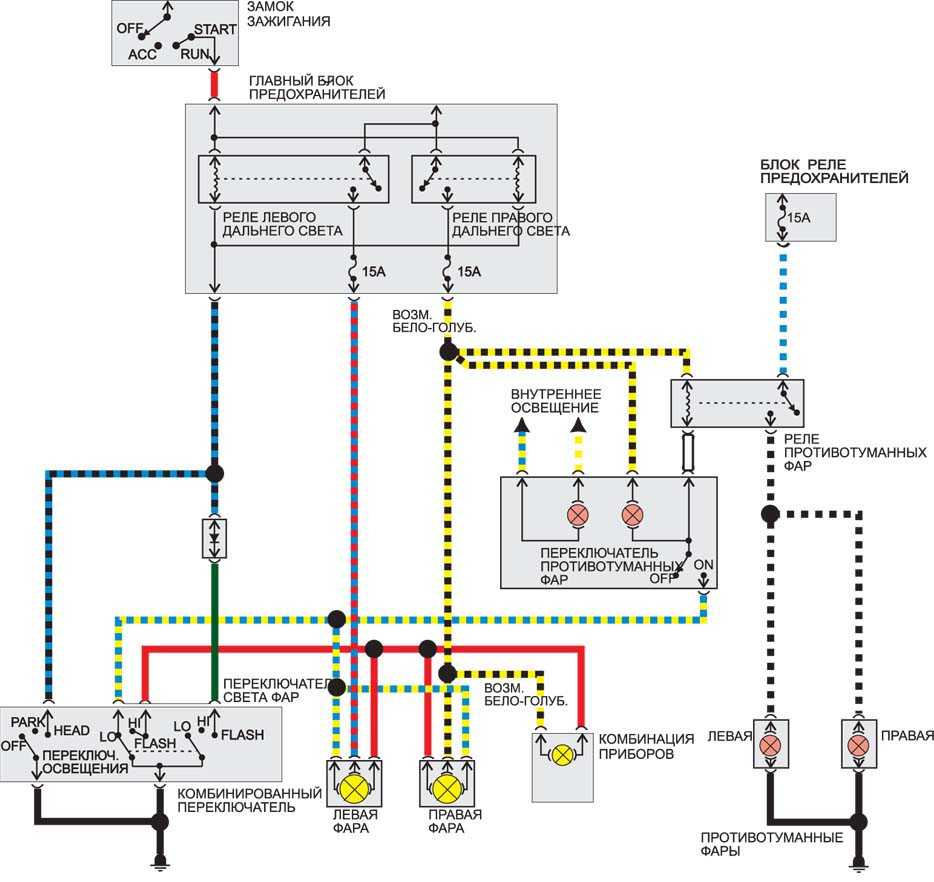

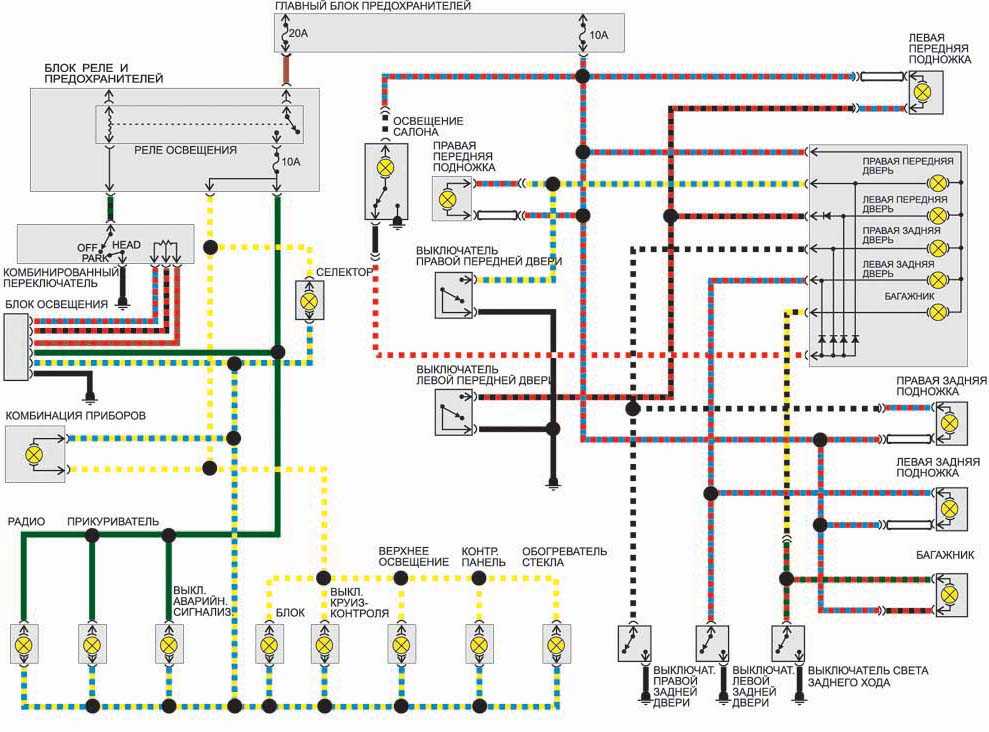

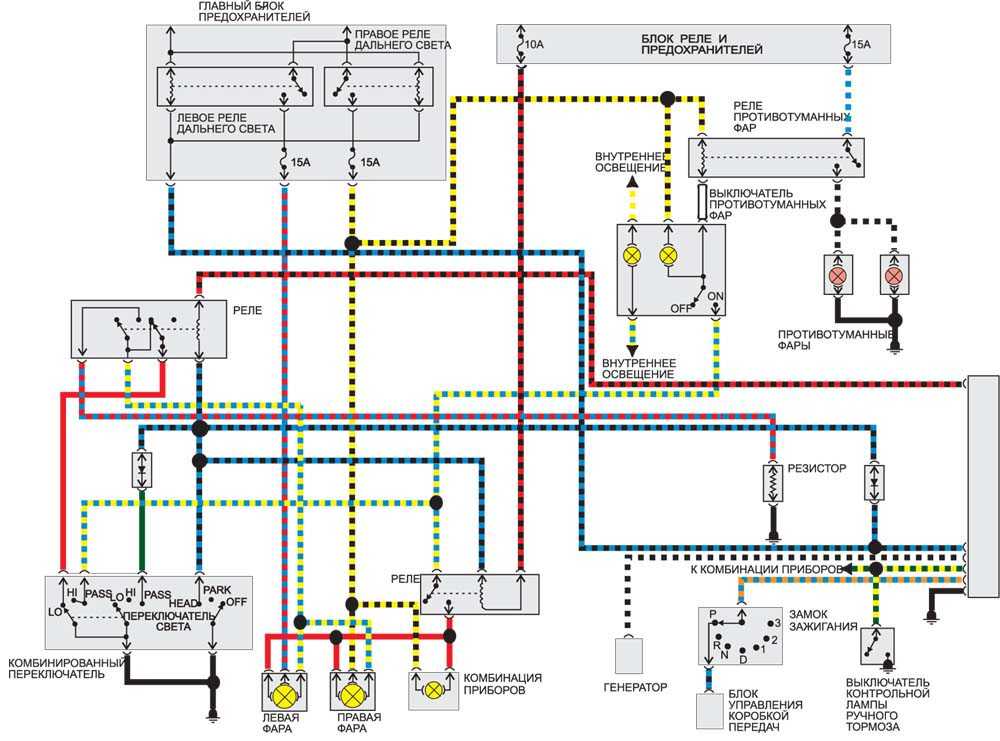

Внешнее и внутреннее освещение на Subaru Legacy

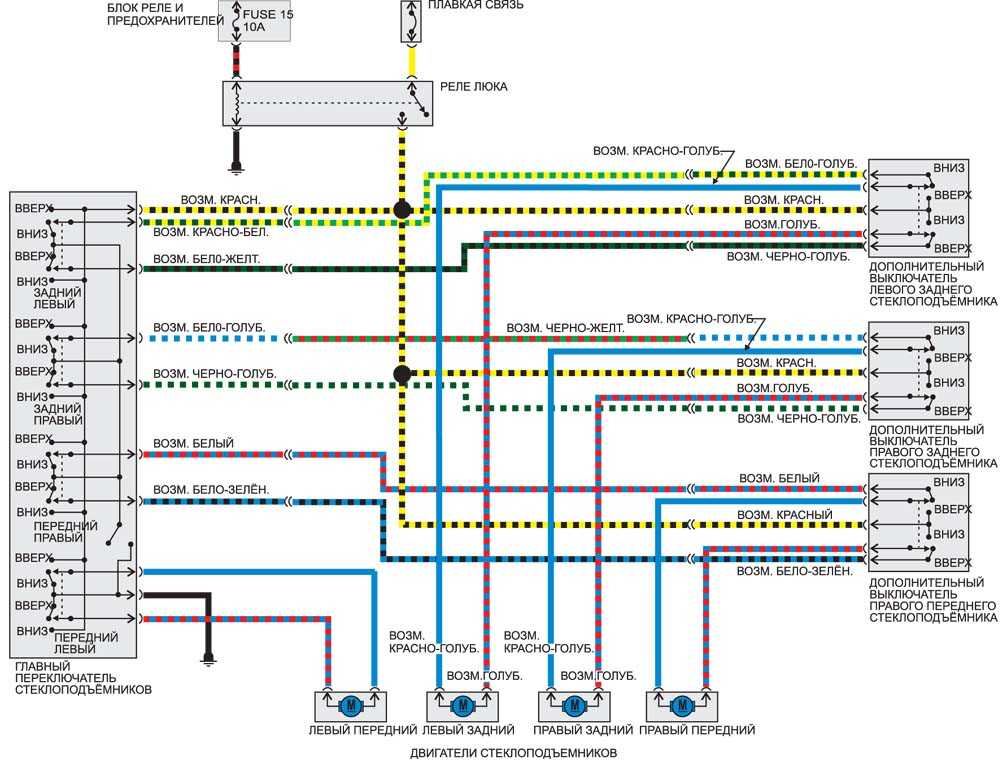

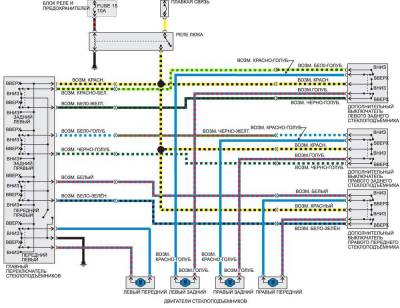

Стеклоподъемники — схема на Subaru Legacy

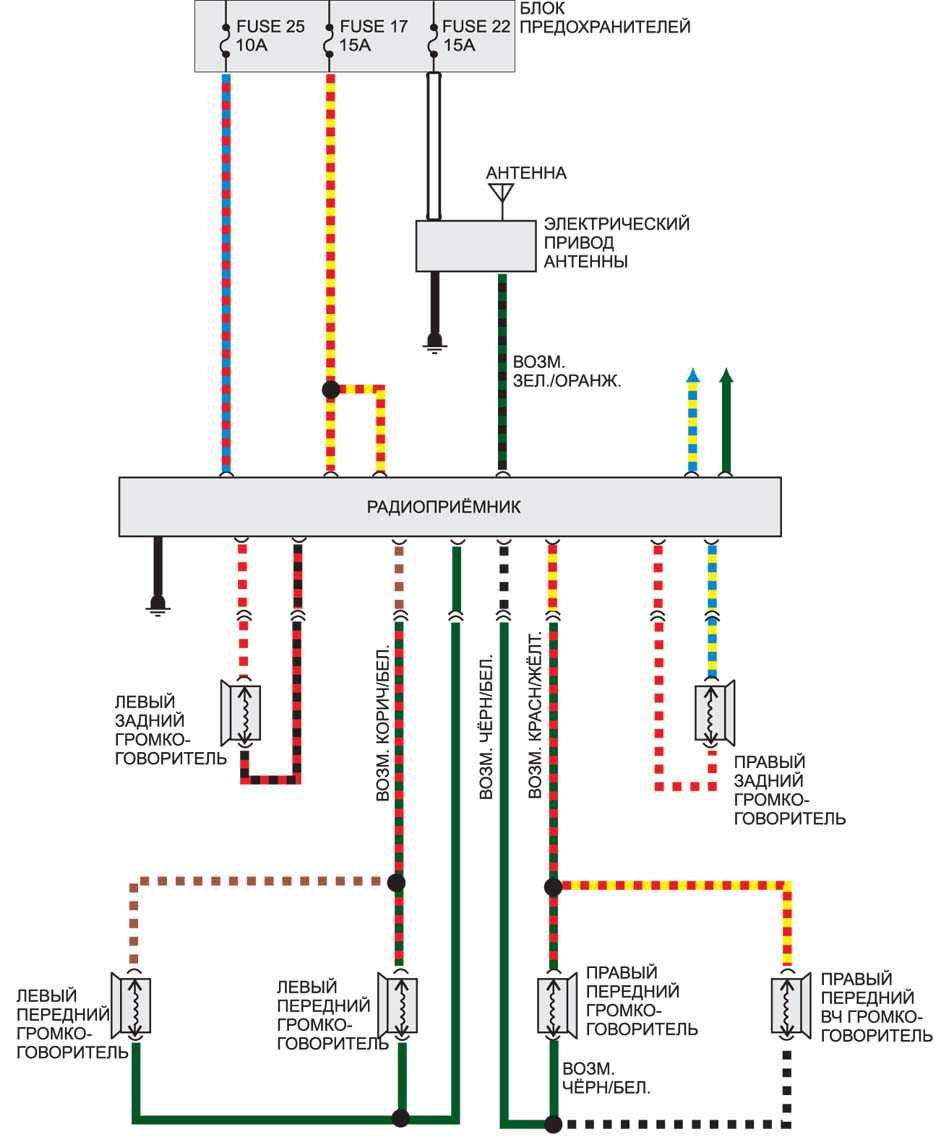

Подсоединение радиоприемника — электросхема

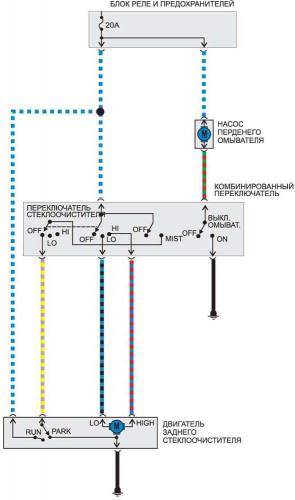

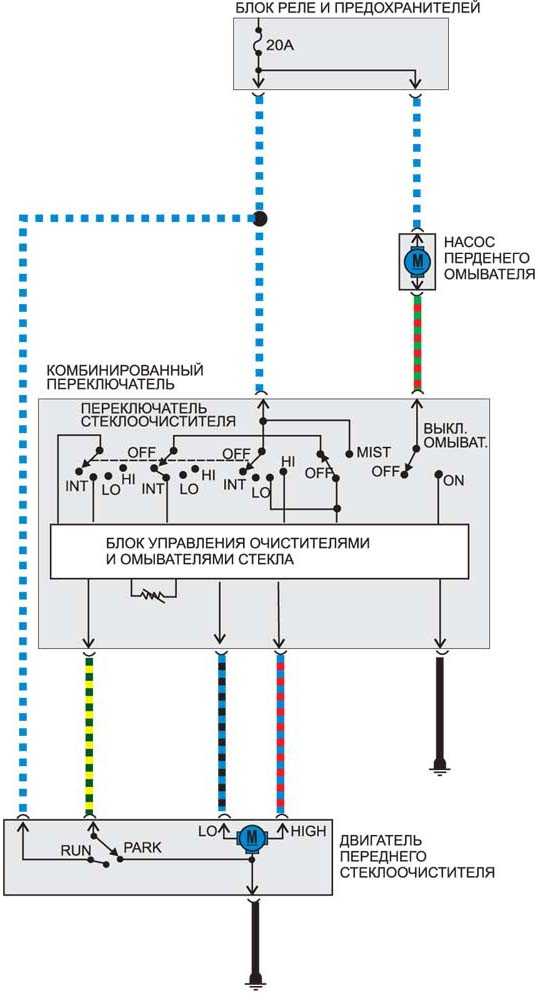

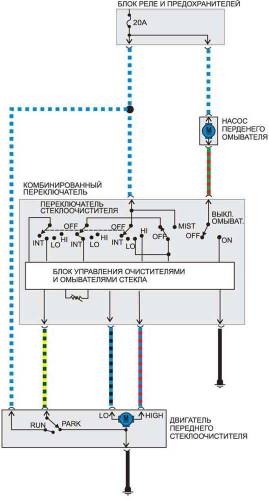

Стеклоочистители и стеклоомыватели — схема на Subaru Legacy

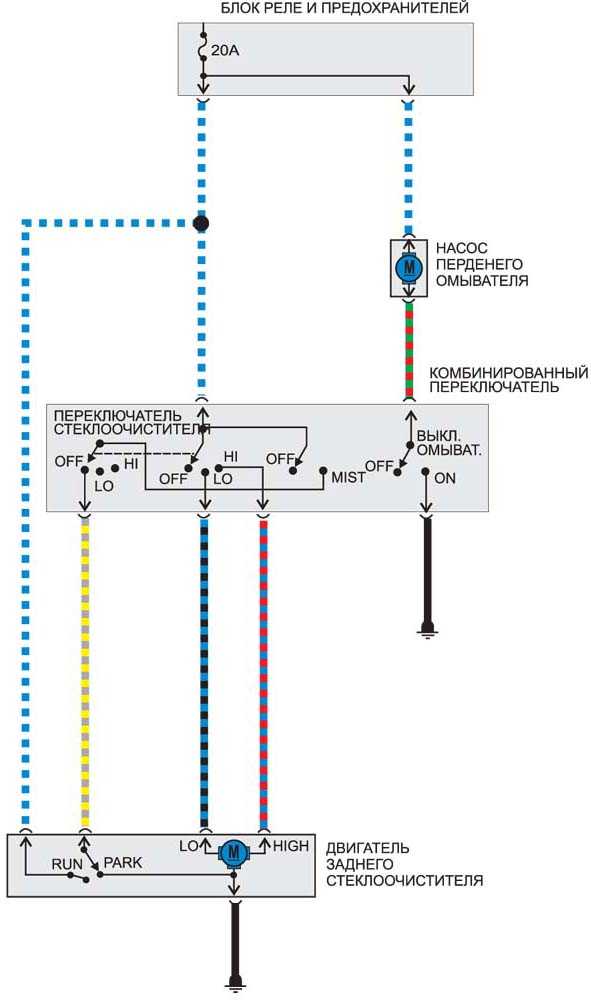

Очиститель и омыватель заднего стекла — эл.схема

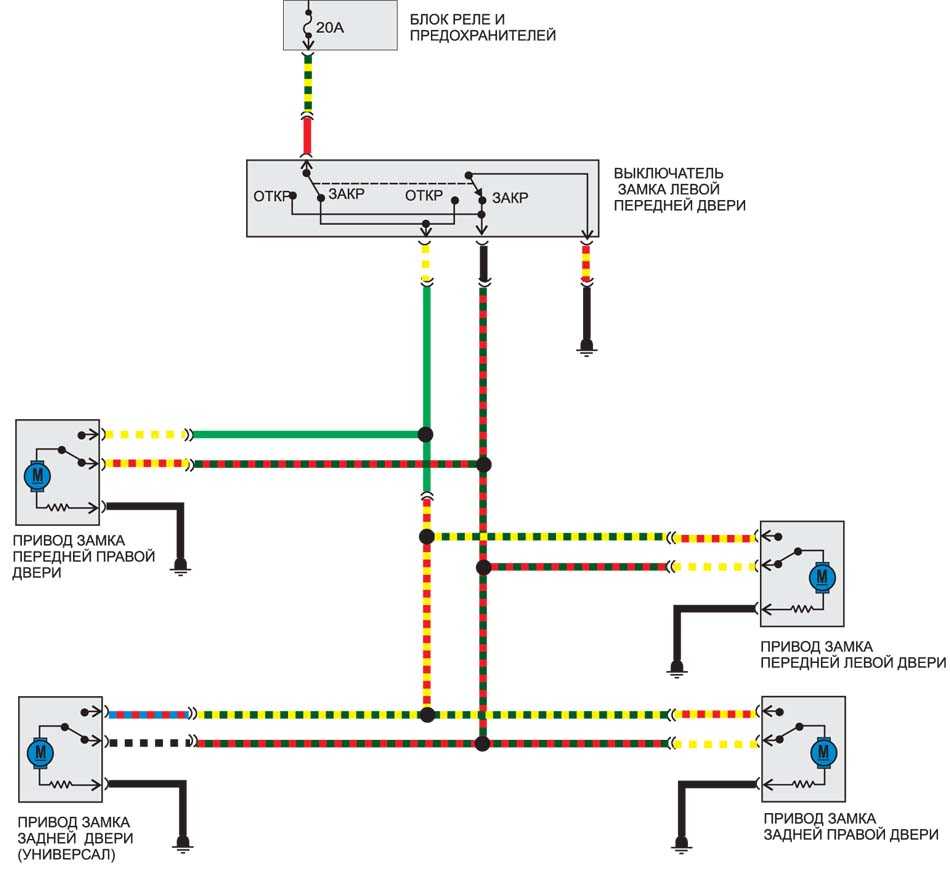

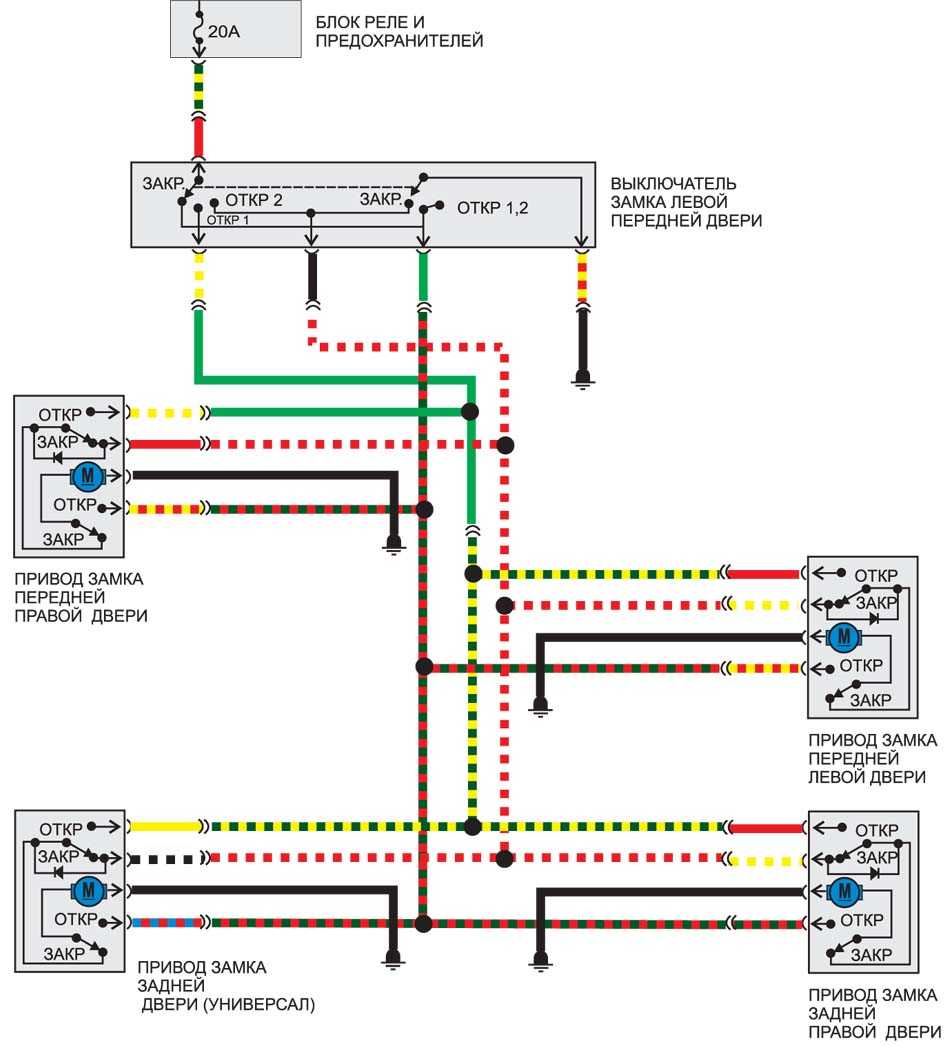

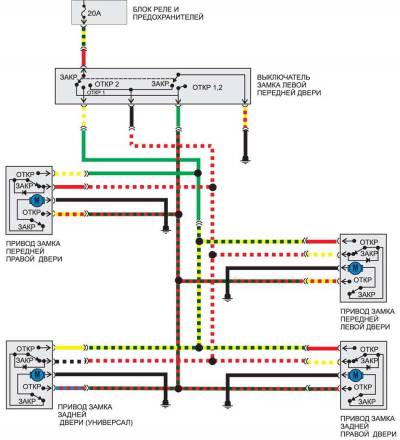

Центральная блокировка Канада, 1990-1994 гг. и США, 1990-1994 гг.
Схема системы круиз-контроля на Subaru Legacy
Частые вопросы: предохранители и реле Субару Легаси
Где находится блок предохранителей на Субару Легаси?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Субару Легаси — в разделе о расположении блоков.
Не работает стеклоподъёмник на Субару Легаси — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Субару Легаси?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Какой предохранитель отвечает за стеклоочистители на Субару Легаси?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Субару Легаси?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Субару Легаси?
Схема и таблица предохранителей Субару Легаси — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
Можно ли ставить предохранитель большего номинала на Субару Легаси?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Субару Легаси и может привести к оплавлению жгута. Ставьте только значение из таблицы.
Что означает номинал и цвет предохранителя на Субару Легаси?
В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
