RU Принципиальные схемы электрооборудования на Subaru Legacy Outback 1999-2003 г.в. Передняя подвеска полностью независимая, стоечного типа с телескопическими амортизаторами (Мак-Ферсон) и винтовыми пружинами, организована посредством поперечной балки, поперечных рычагов и стабилизатора поперечной устойчивости. Задняя подвеска многорычажная, стоечного типа, с телескопическими амортизаторами и стабилизатором поперечной устойчивости. На некоторых моделях в качестве дополнительной комплектации применяется пневматическая подвеска, в настоящем Руководстве не рассматриваемая.

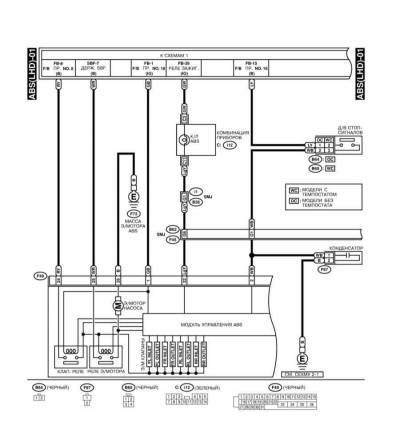

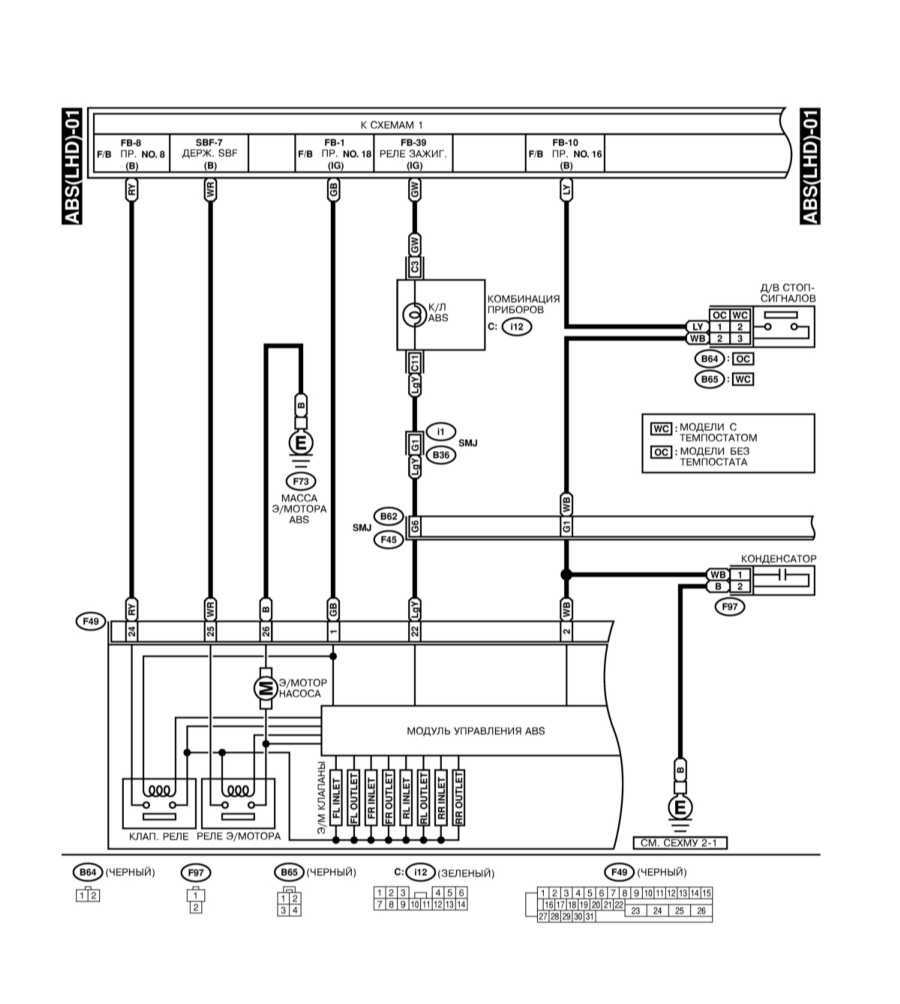

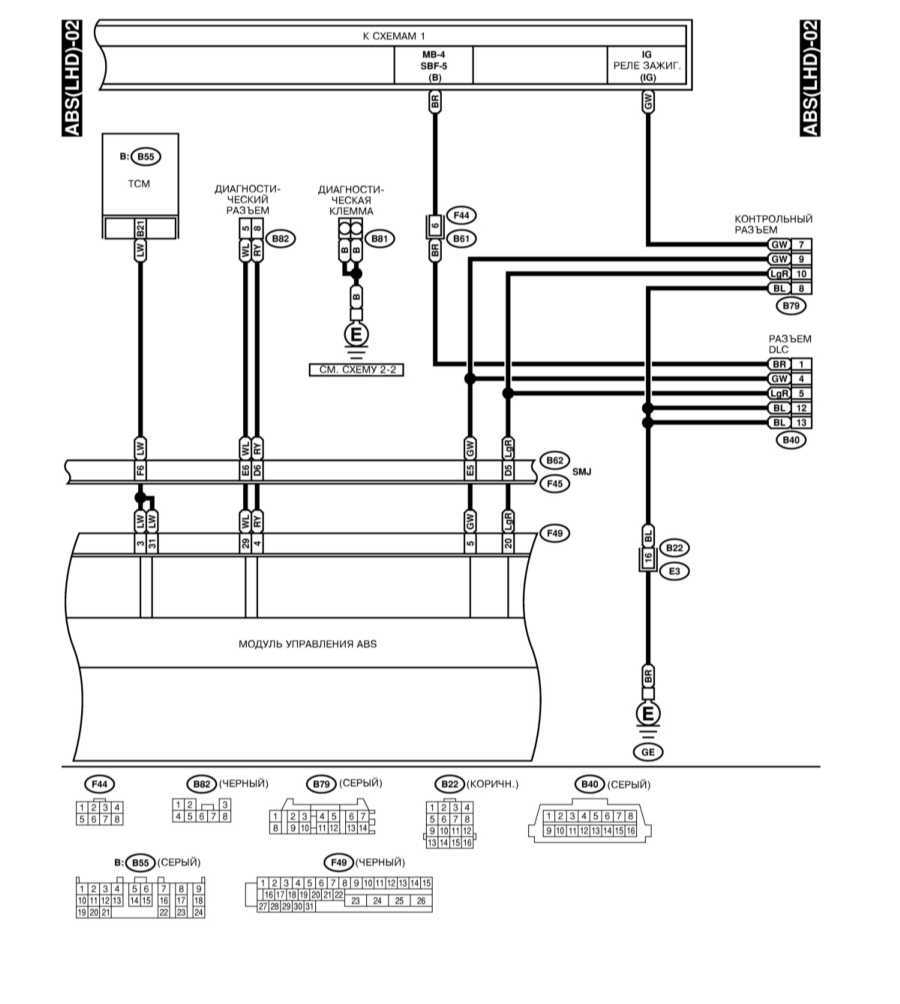

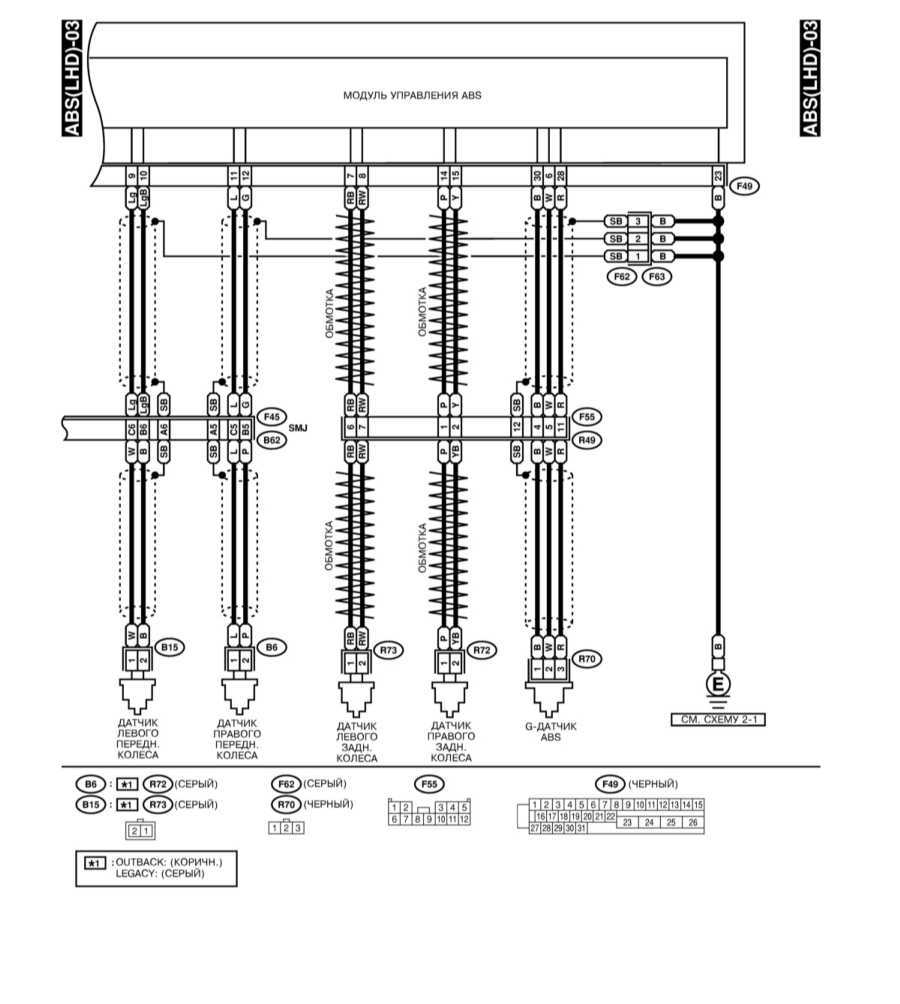

Схема ABS на Subaru Legacy Outback

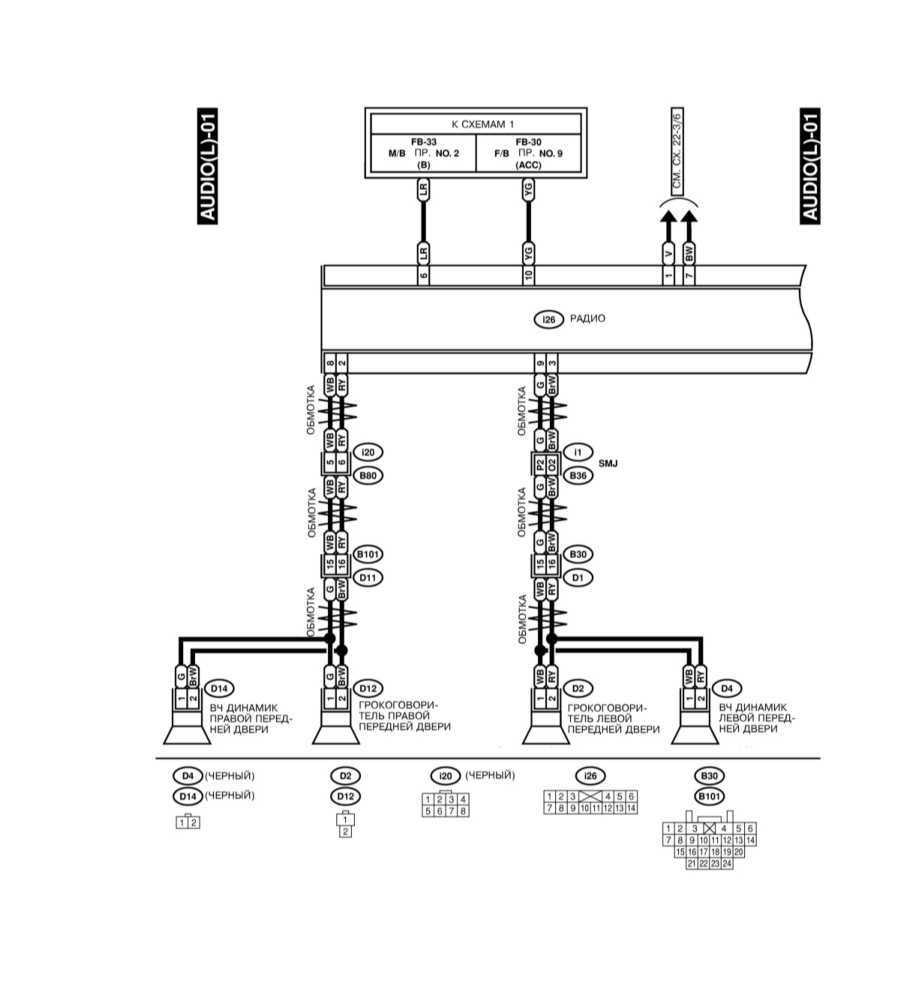

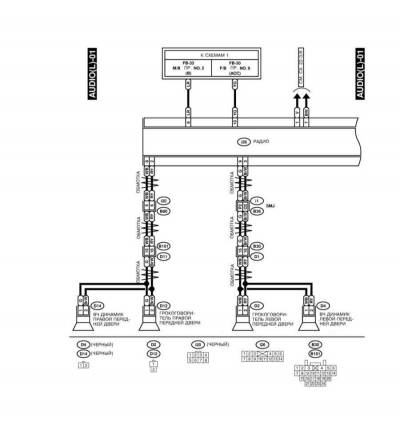

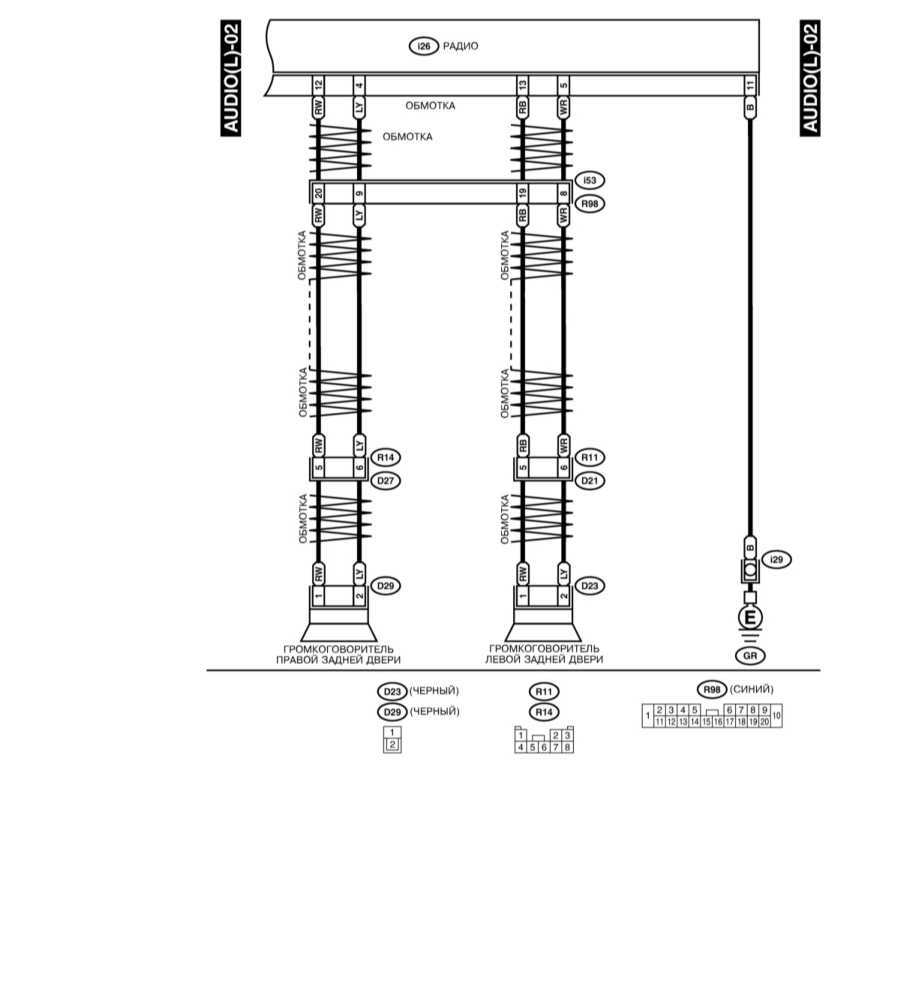

Электросхема аудиосистемы на Субару Легаси

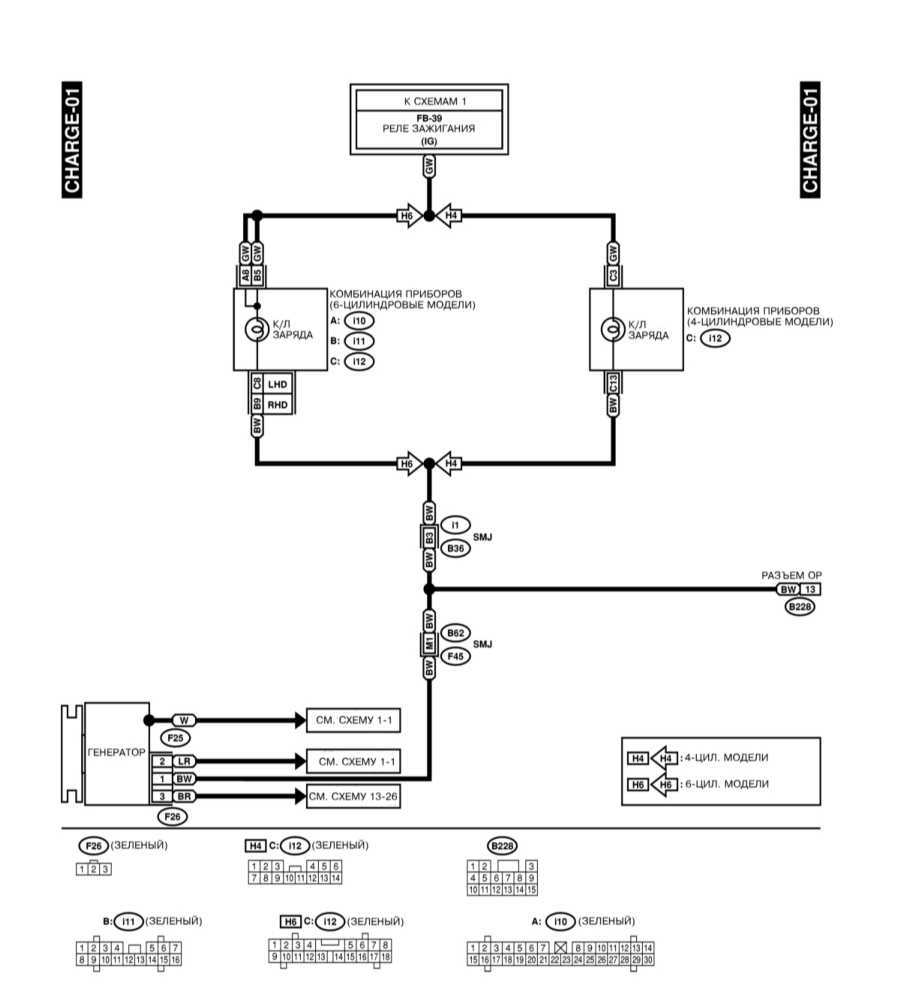

Схема системы заряда

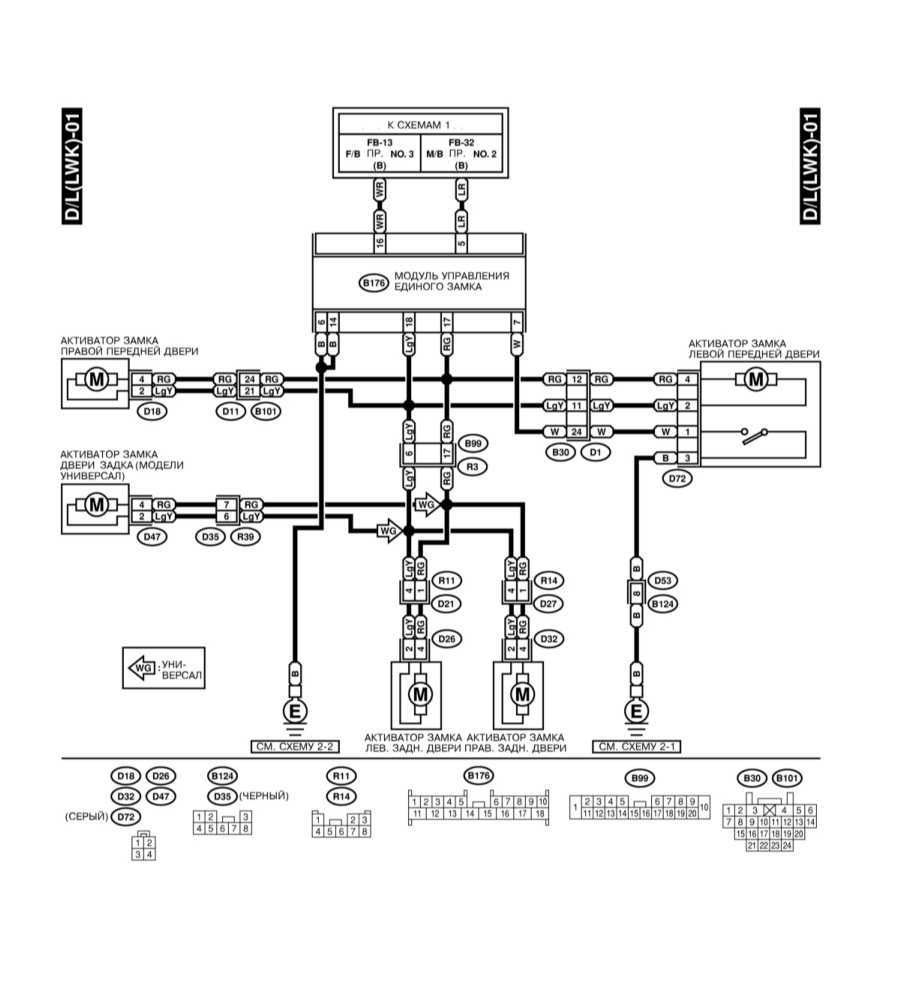

Дверные замки — схема на Subaru Legacy Outback

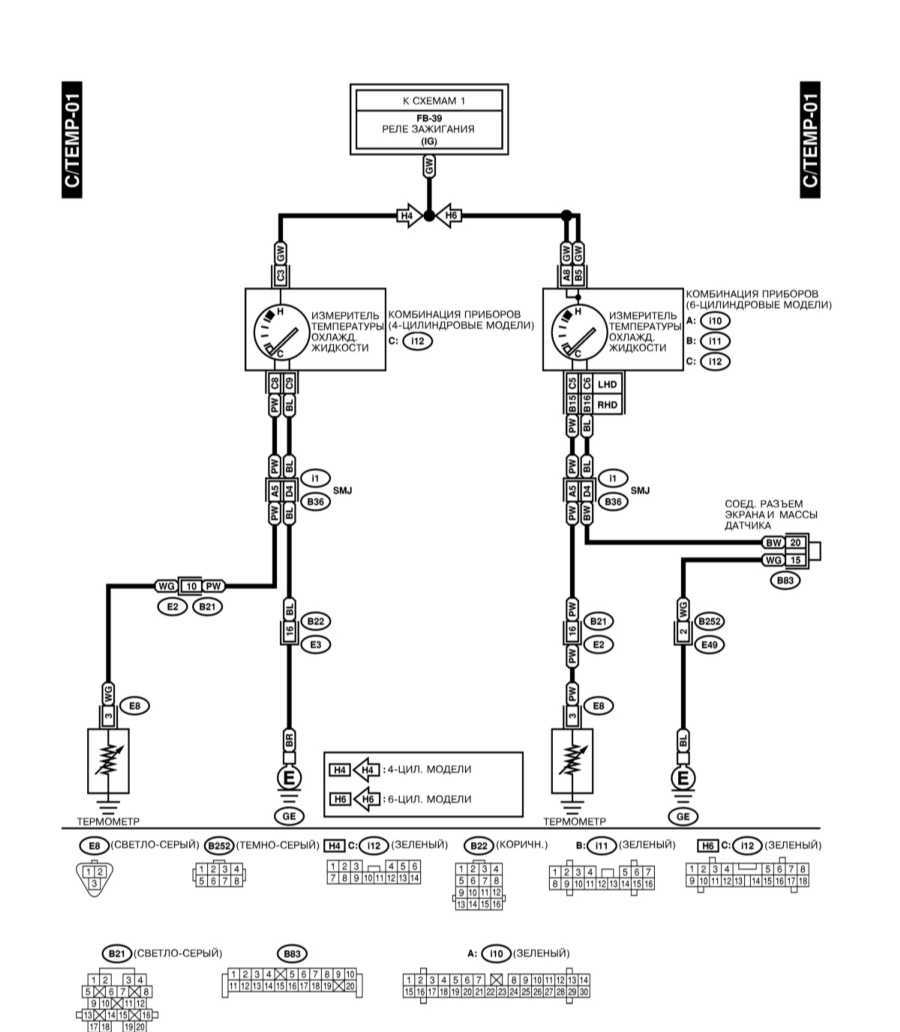

Измеритель температуры охлаждающей жидкости двигателя — электросхема

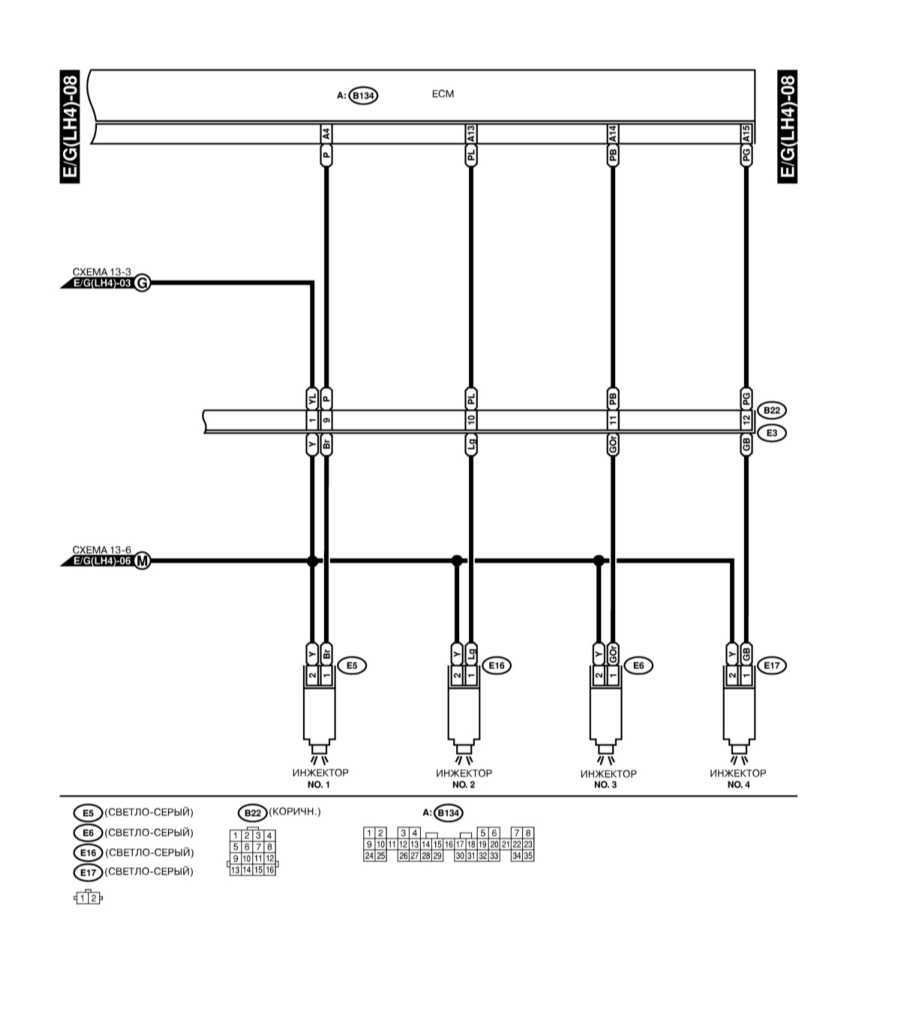

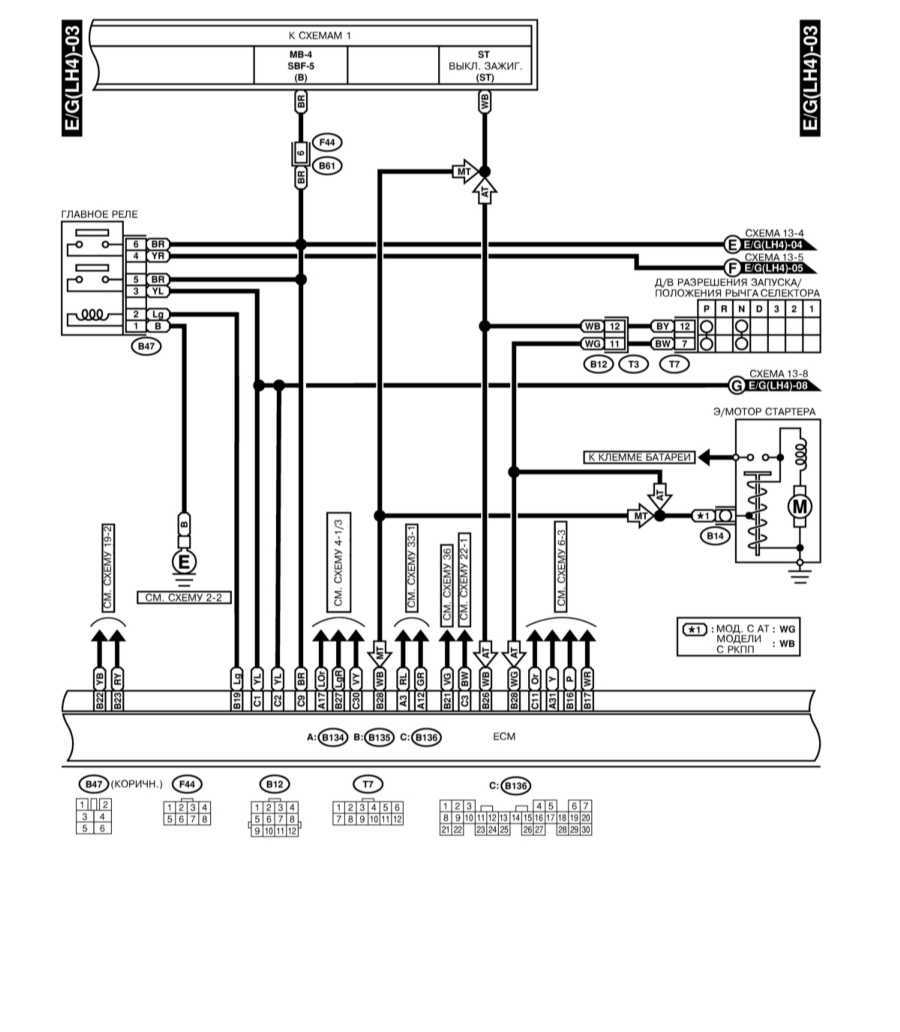

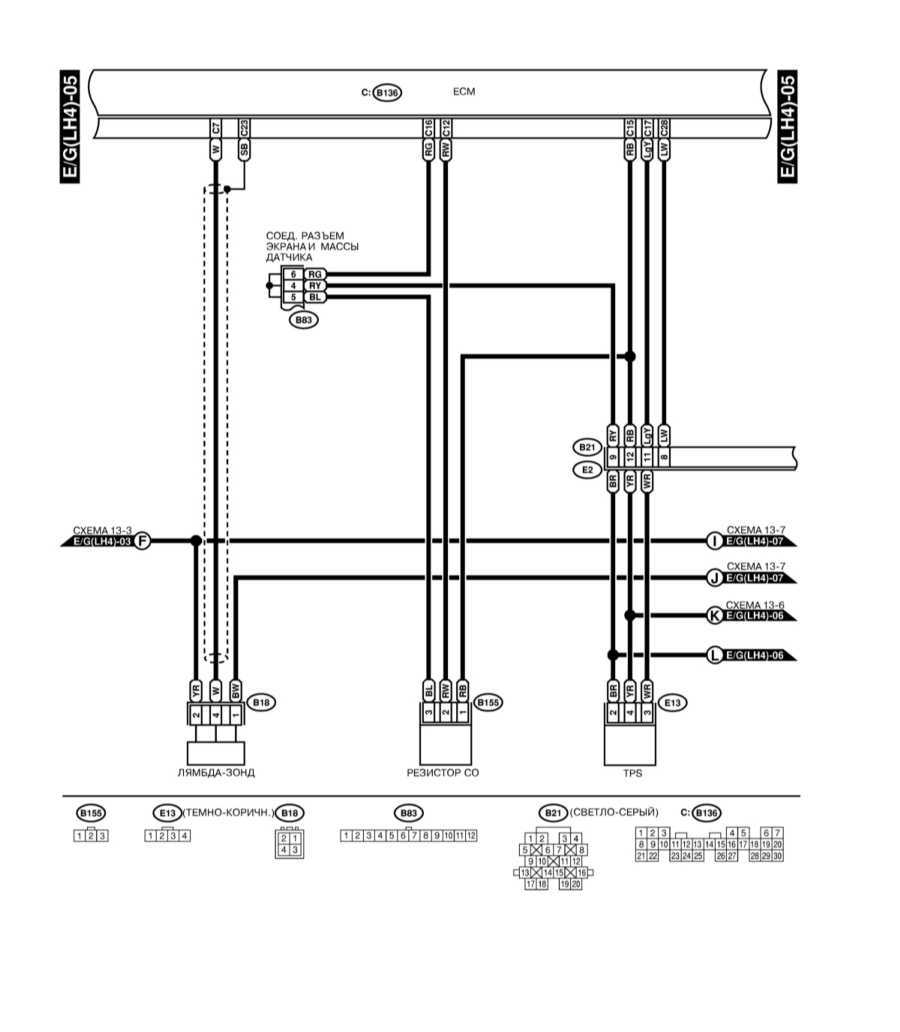

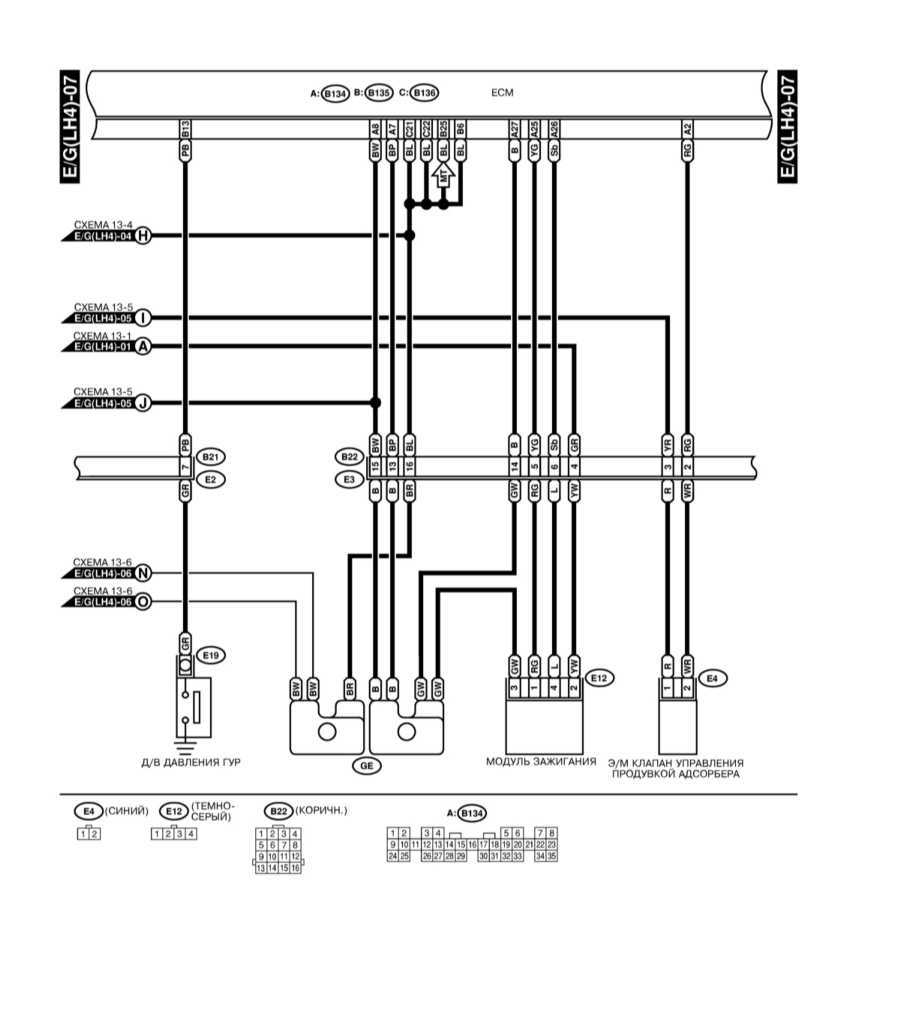

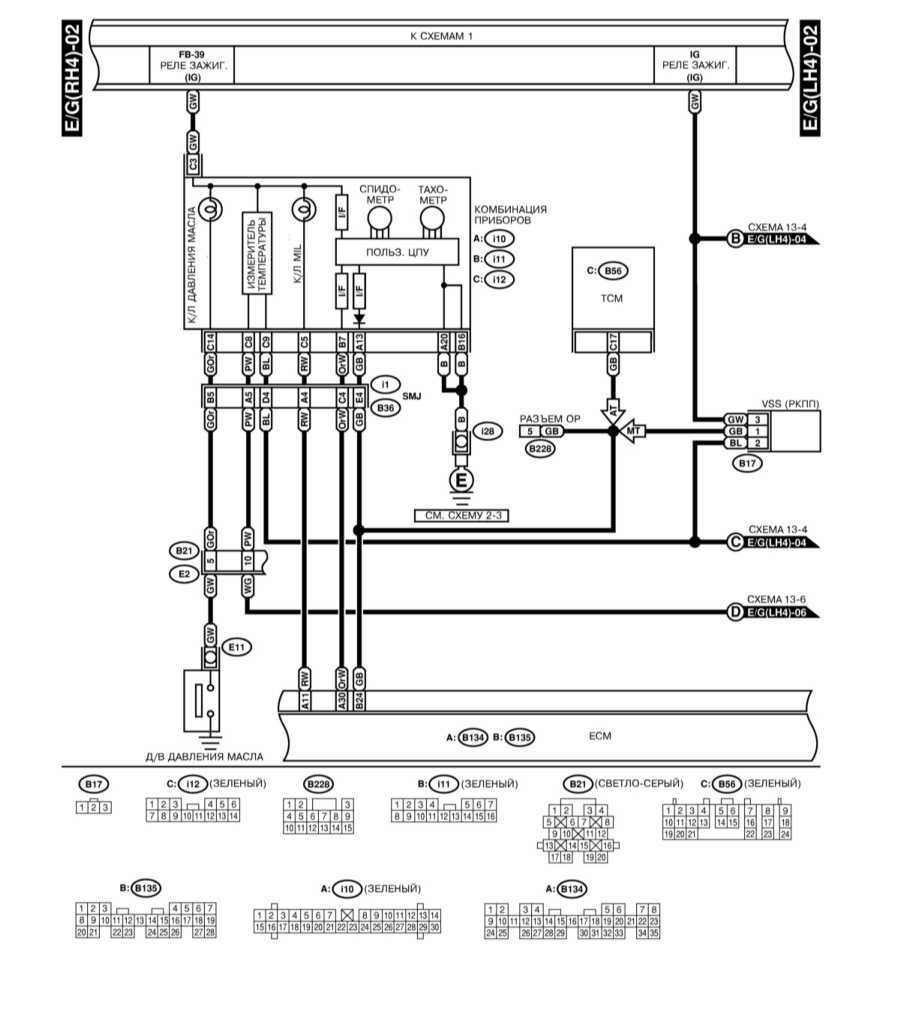

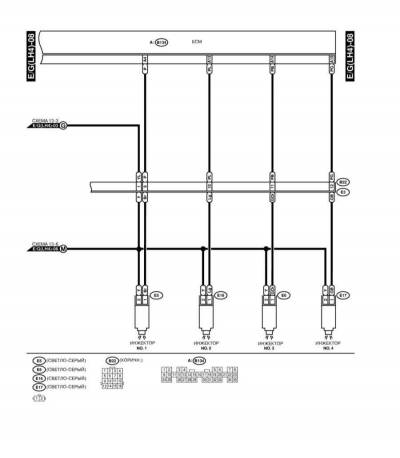

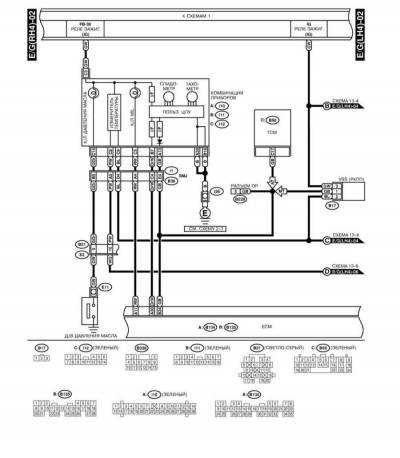

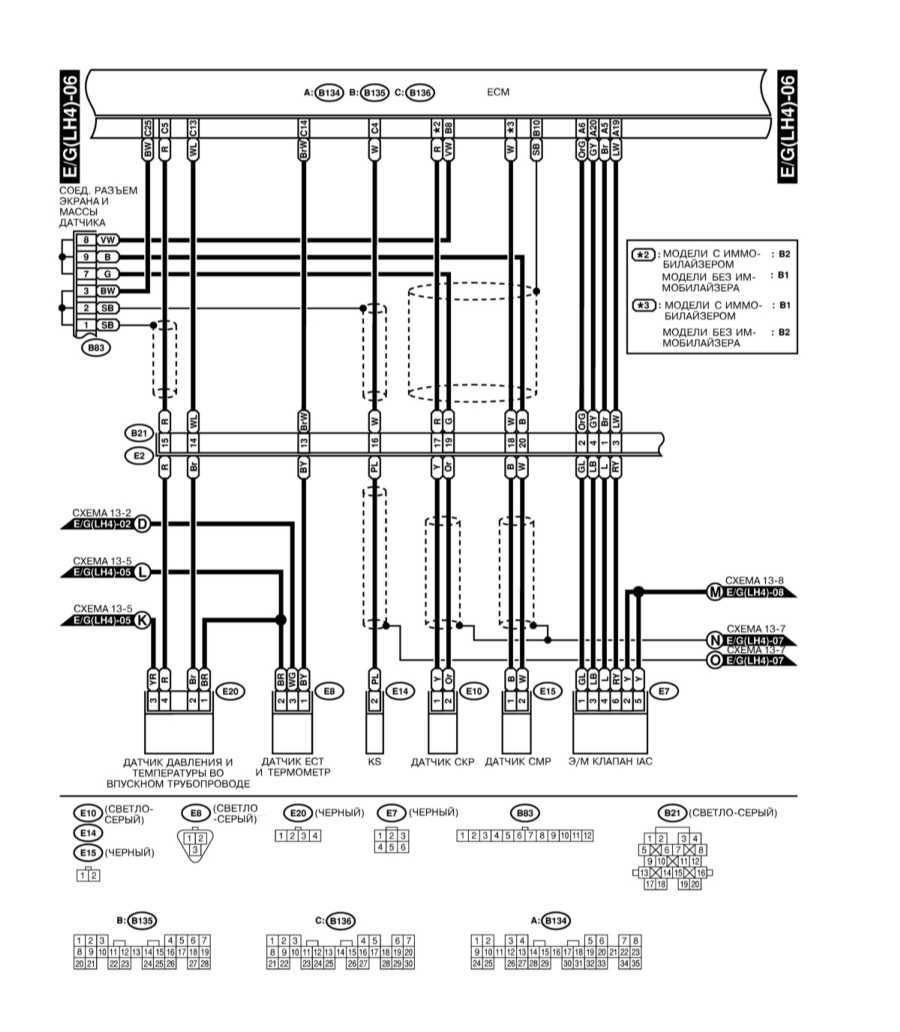

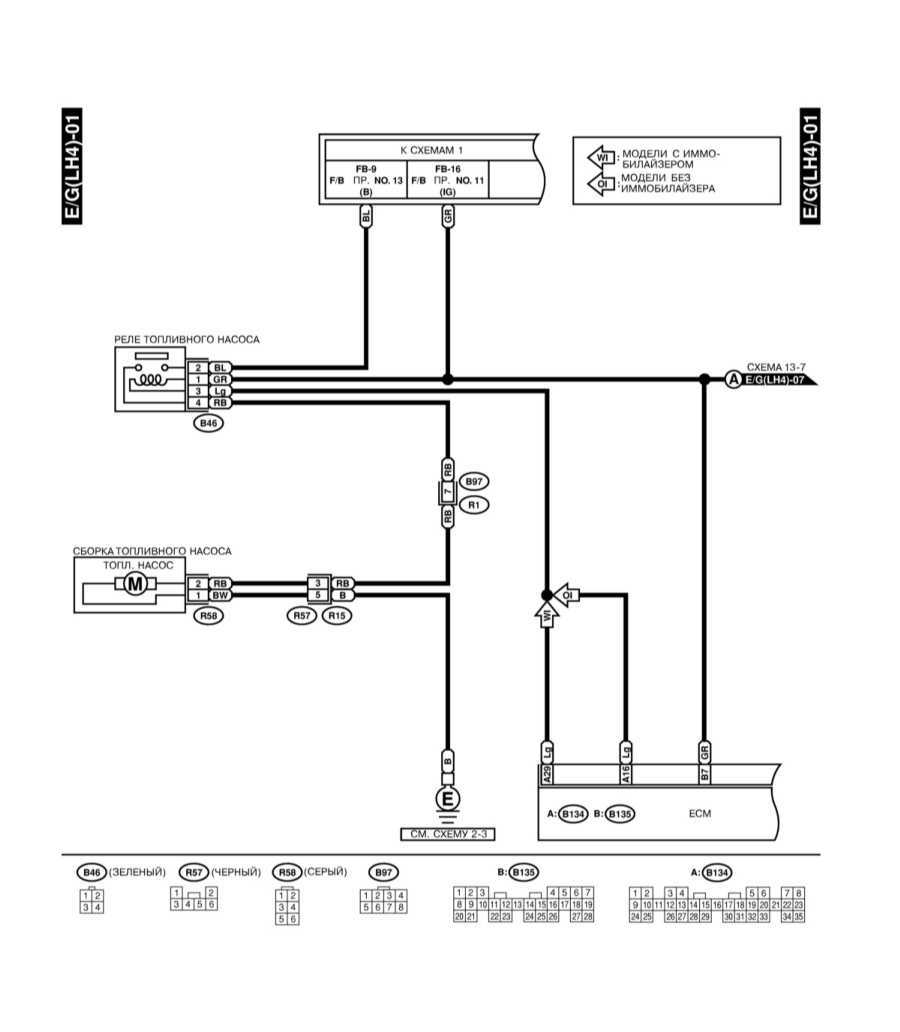

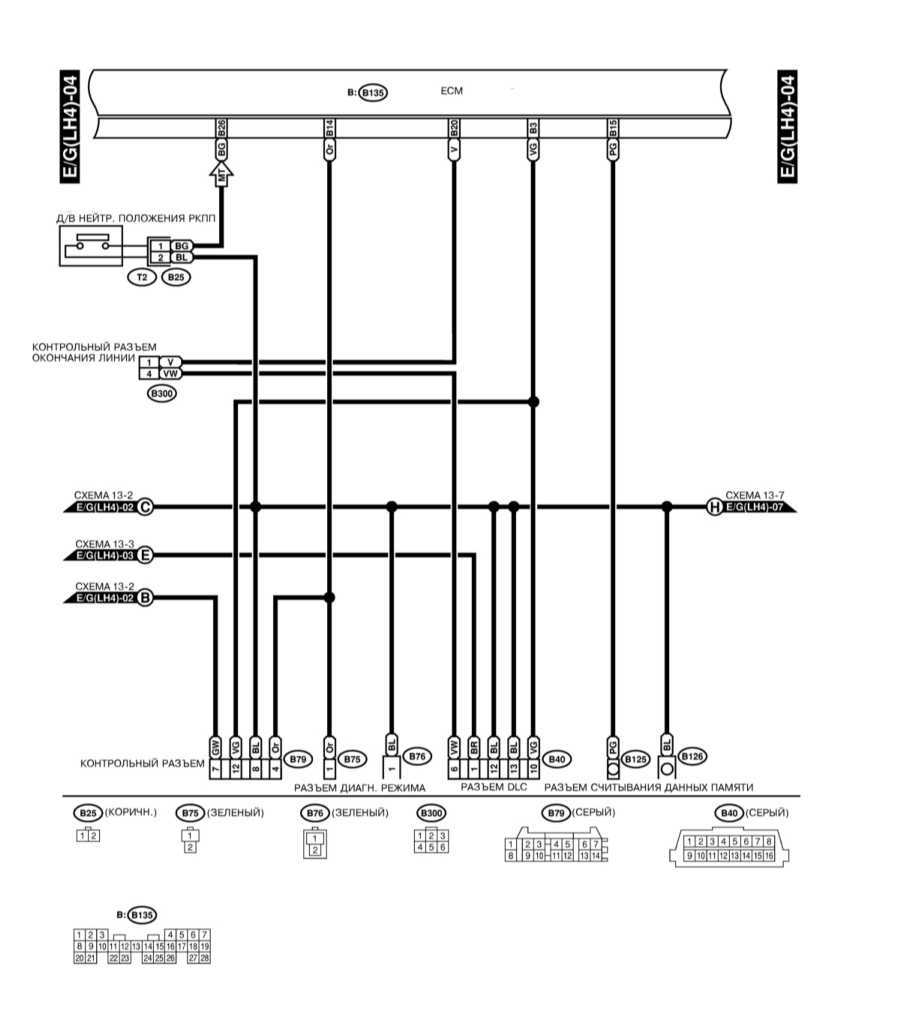

Электрооборудование двигателя, 4-цилиндровые модели с OBD Subaru

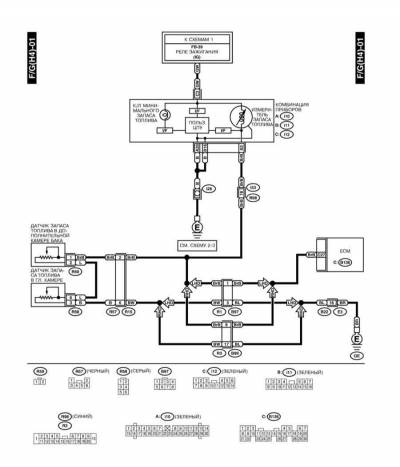

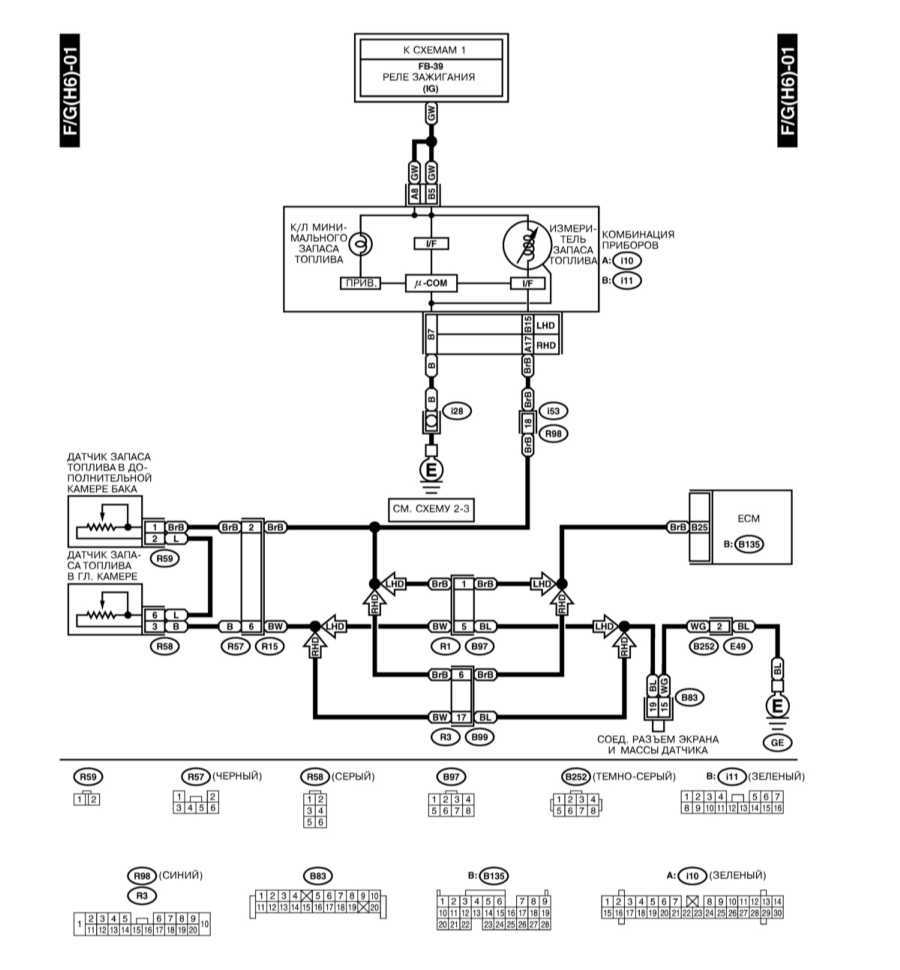

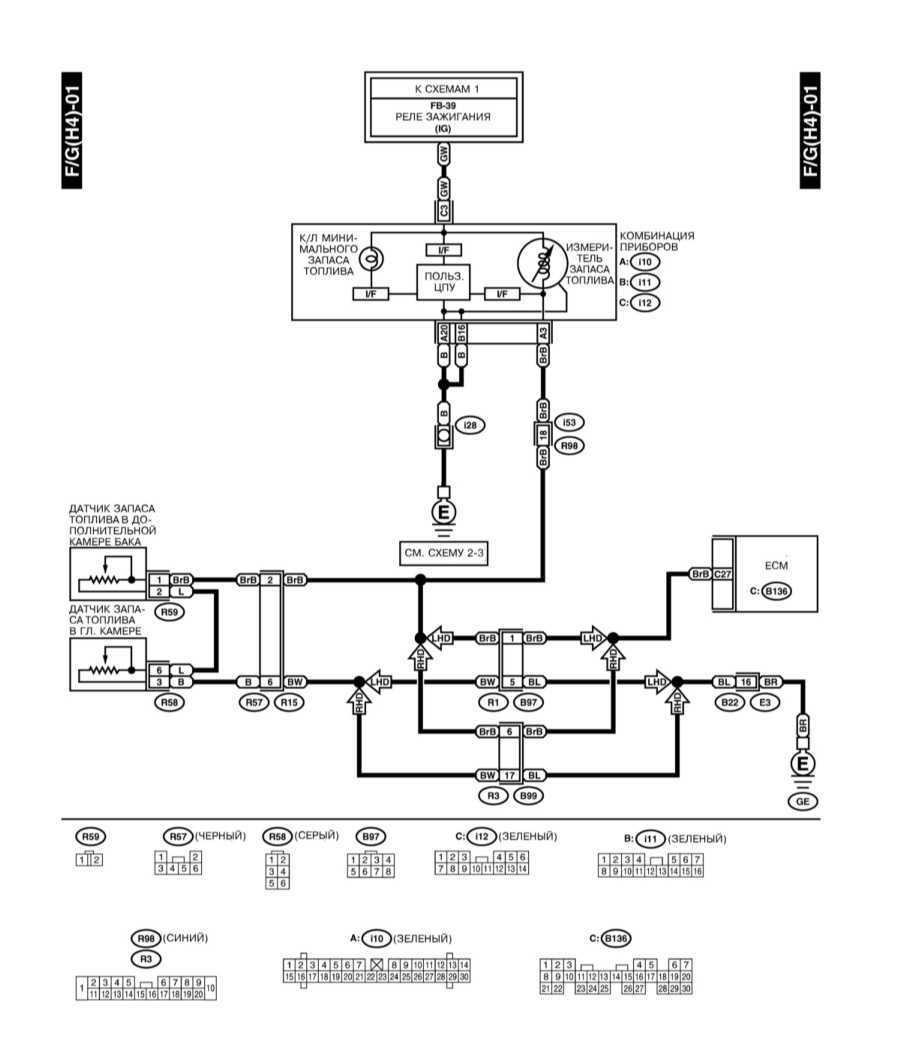

Измеритель запаса топлива — схема 4 и 6-и цилиндровые модели

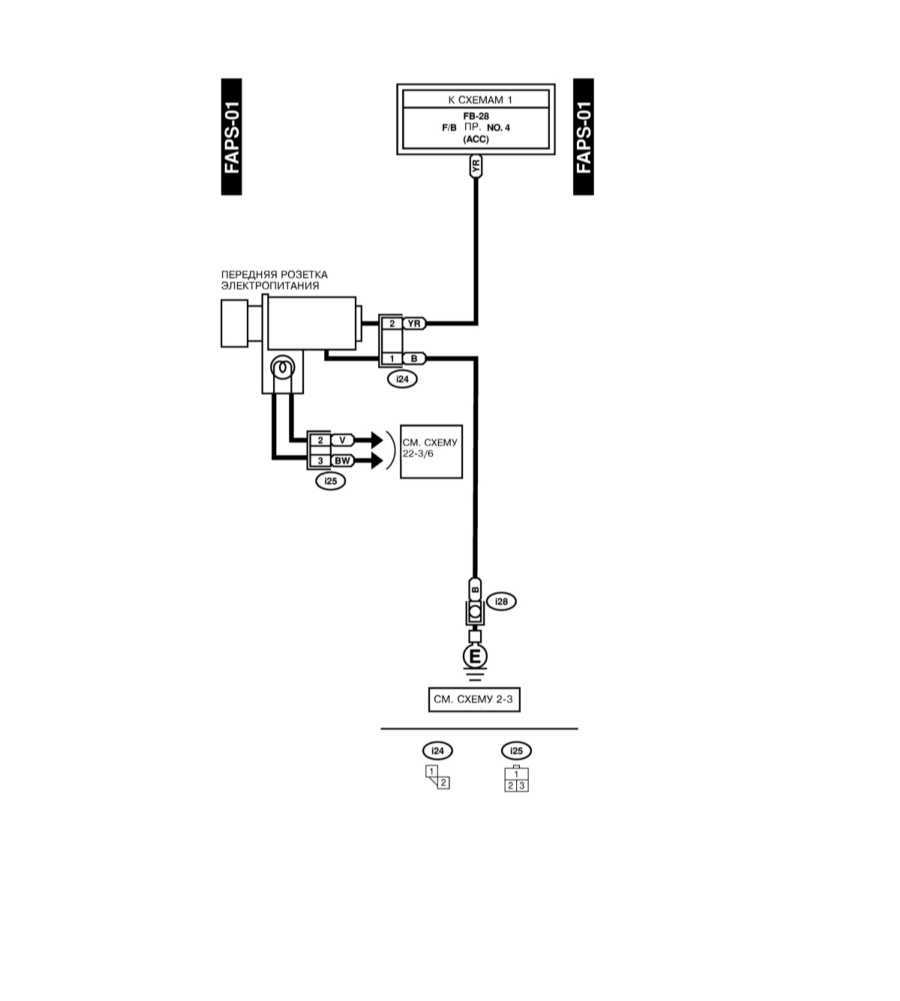

Передняя розетка электропитания — схема

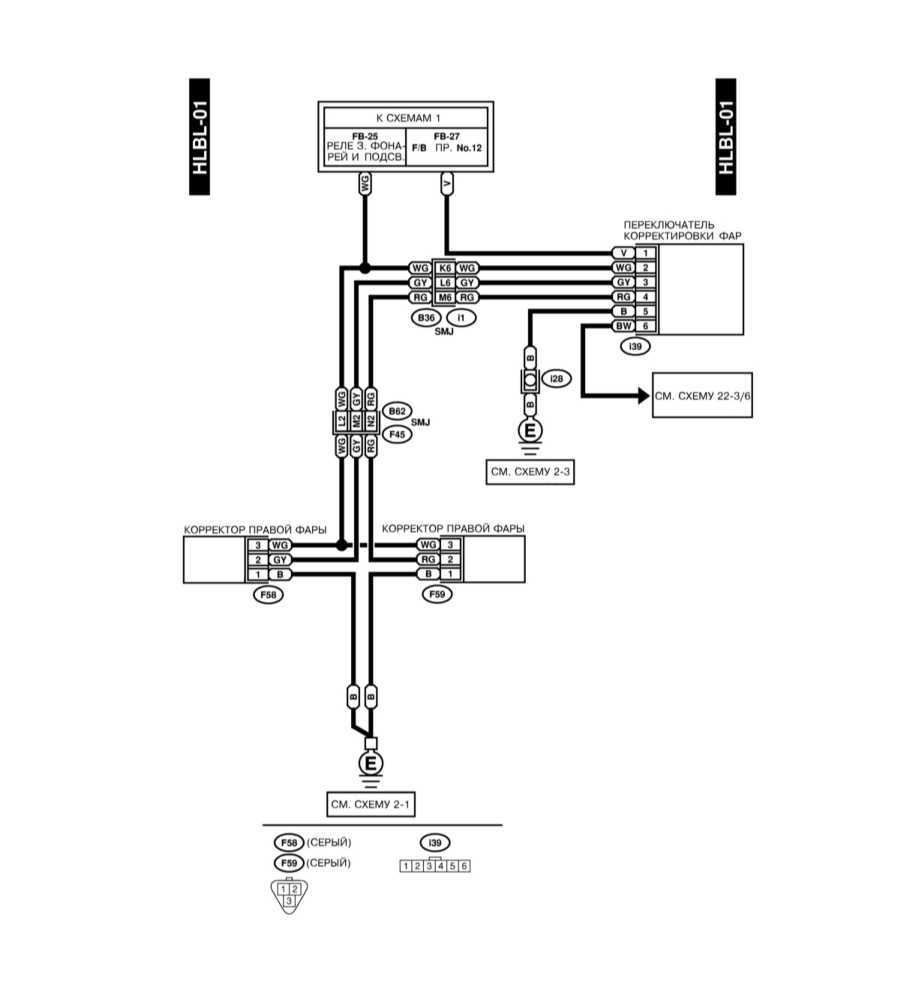

Привод регулировки фар — схема на Subaru Legacy Outback
Частые вопросы: предохранители и реле Субару Легаси Аутбэк
Где находится блок предохранителей на Субару Легаси Аутбэк?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Субару Легаси Аутбэк — в разделе о расположении блоков.
Какой предохранитель отвечает за магнитолу на Субару Легаси Аутбэк?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Почему перегорают предохранители один за другим на Субару Легаси Аутбэк?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Субару Легаси Аутбэк?
Схема и таблица предохранителей Субару Легаси Аутбэк — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
Можно ли ставить предохранитель большего номинала на Субару Легаси Аутбэк?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Субару Легаси Аутбэк и может привести к оплавлению жгута. Ставьте только значение из таблицы.
Что означает номинал и цвет предохранителя на Субару Легаси Аутбэк?
В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
Как проверить реле на Субару Легаси Аутбэк?
Номер позиции реле — в таблице. Перед заменой снимите клемму аккукумулятора; обмотку проверьте мультиметром на целостность.
Где в Субару Легаси Аутбэк находится блок под капотом?
В моторном отсеке — рядом с аккумуляторной батареей или на левой стойке. Точное место смотрите в разделе о расположении блоков.
