RU Полные электросхемы оборудования на Suzuki Liana 2002-2008 г.в. На Suzuki Liana японцы применили хитрую технологию, по которой автомобиль комплектуется не обычным ремнем ГРМ, а бесшумной самонатягивающейся цепью. В конструкции же полного привода ничего сложного нет — при пробуксовке передних колес вязкостная муфта подключает задний мост. В серийную комплектацию входят фронтальные и боковые подушки, подогреваемые зеркала и передние сиденья, СD-проигрыватель, климат-контроль. Для тех, кто считает облик обычной Liana слишком спокойным, компания предлагает модификацию под названием Sport.

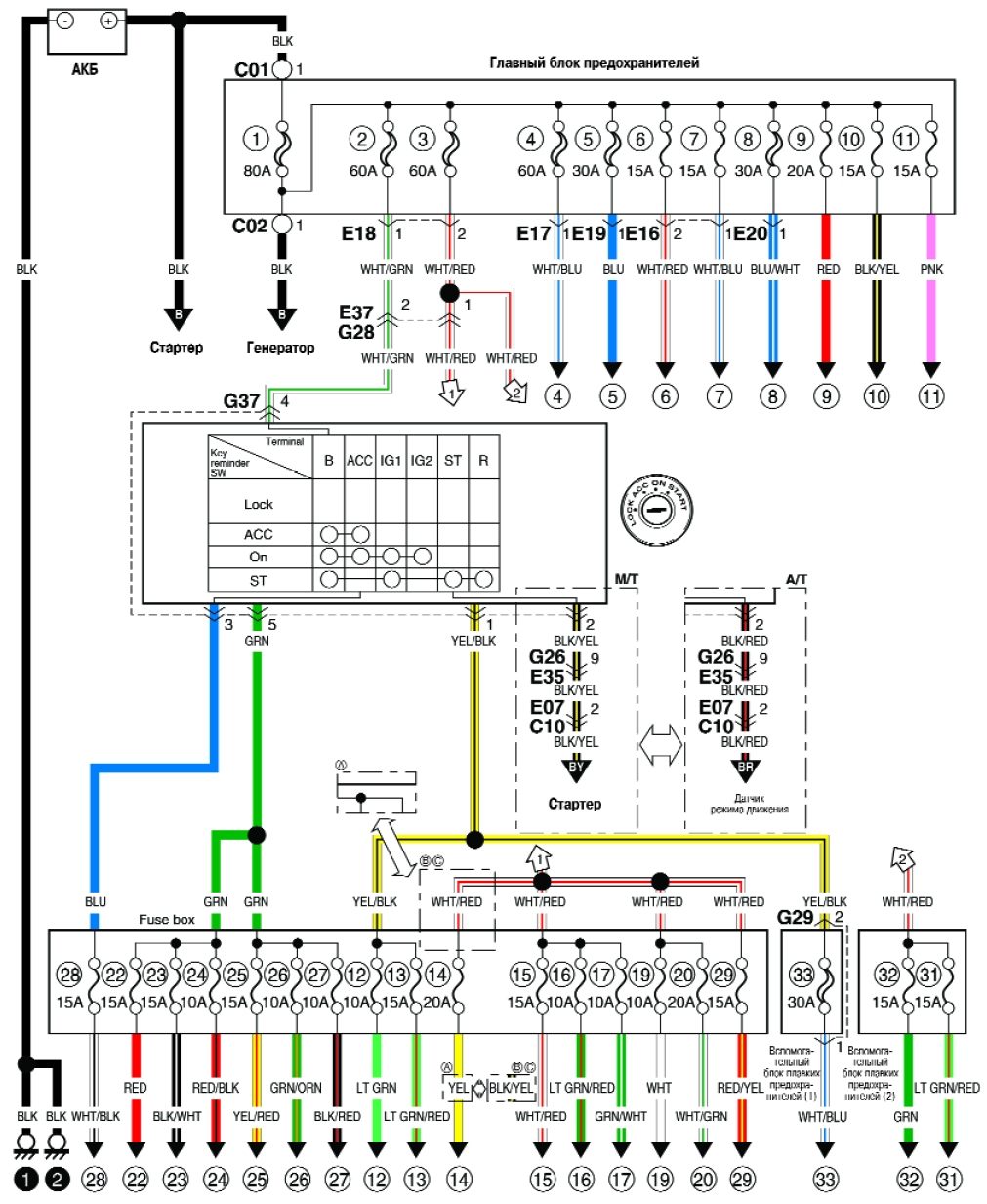

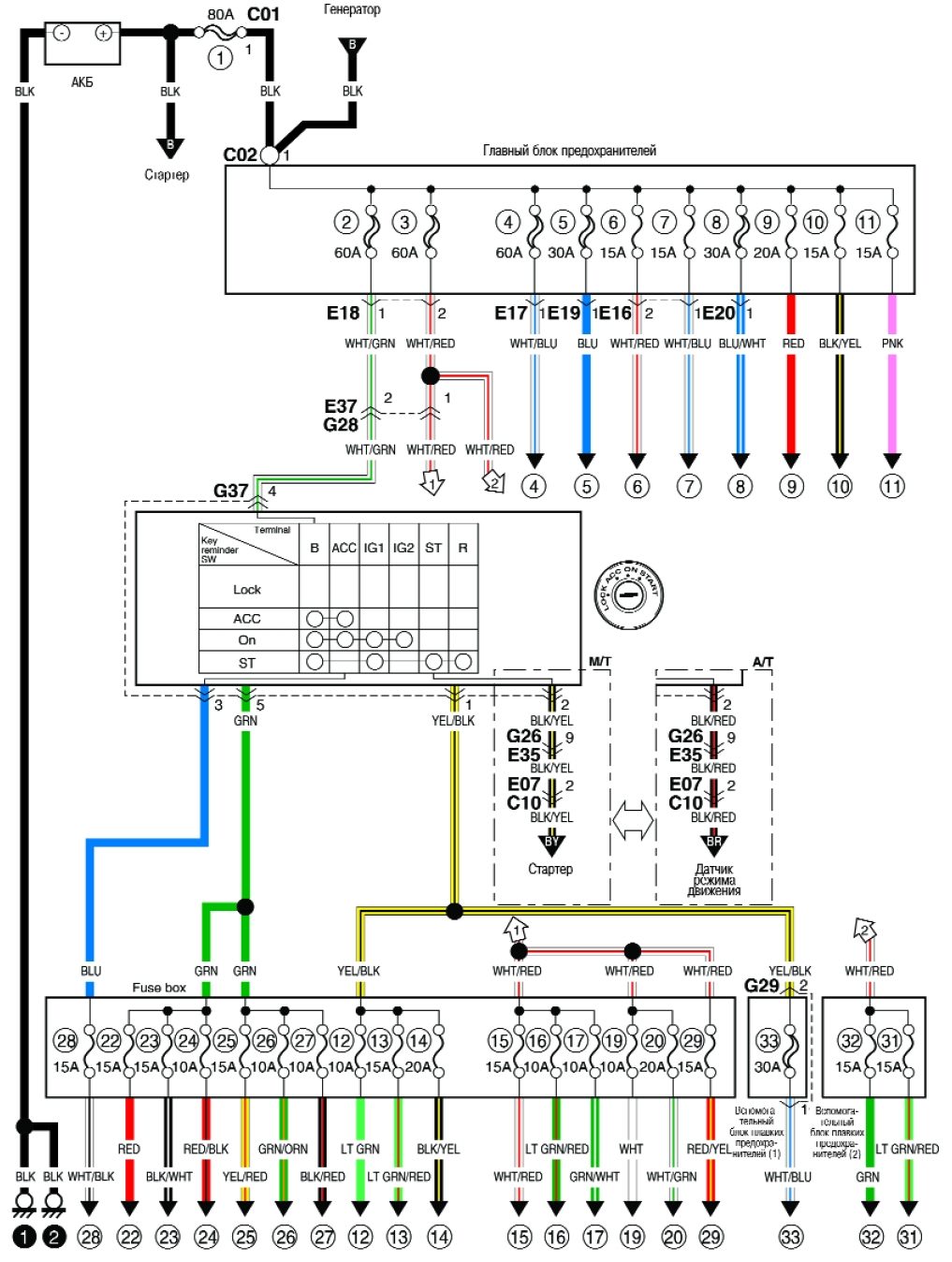

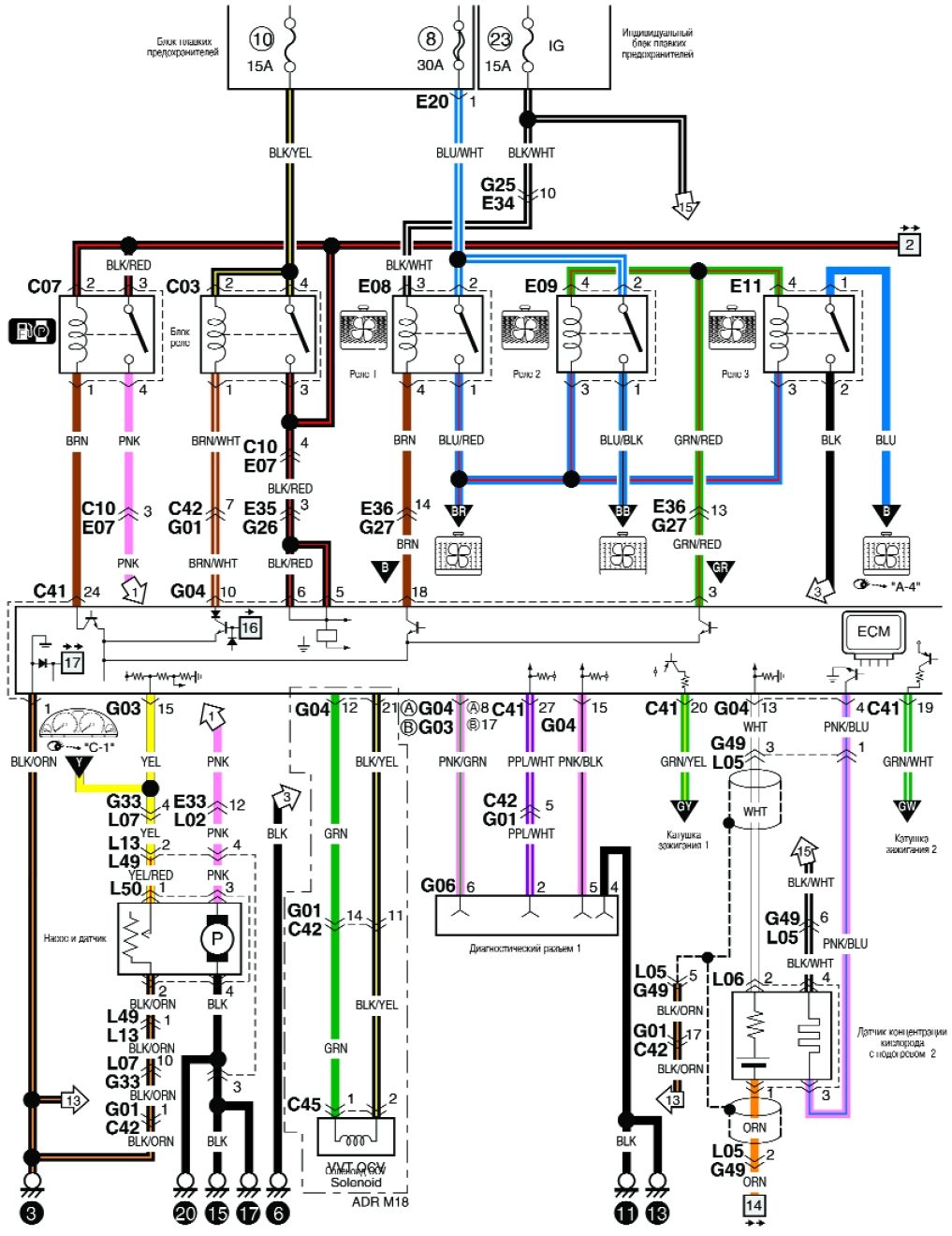

Схема источника питания на Сузуки Лиана

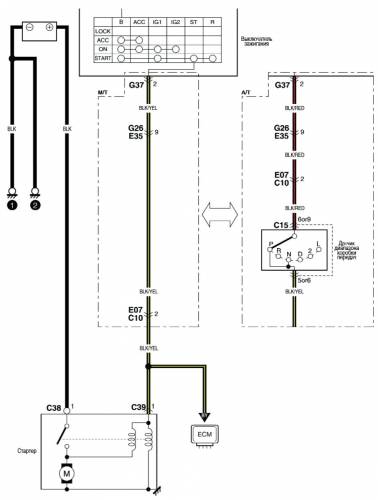

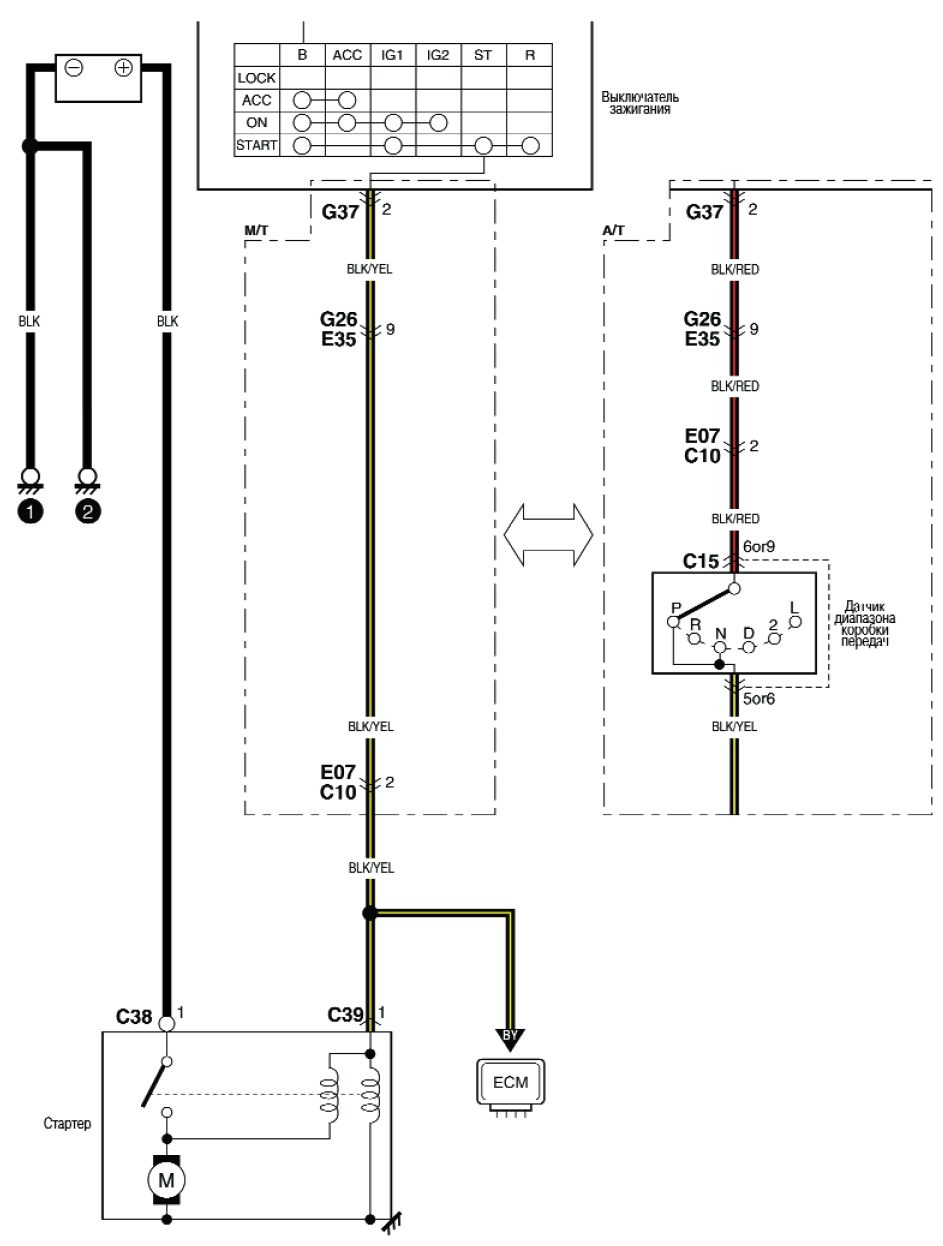

Эл.схема системы пуска

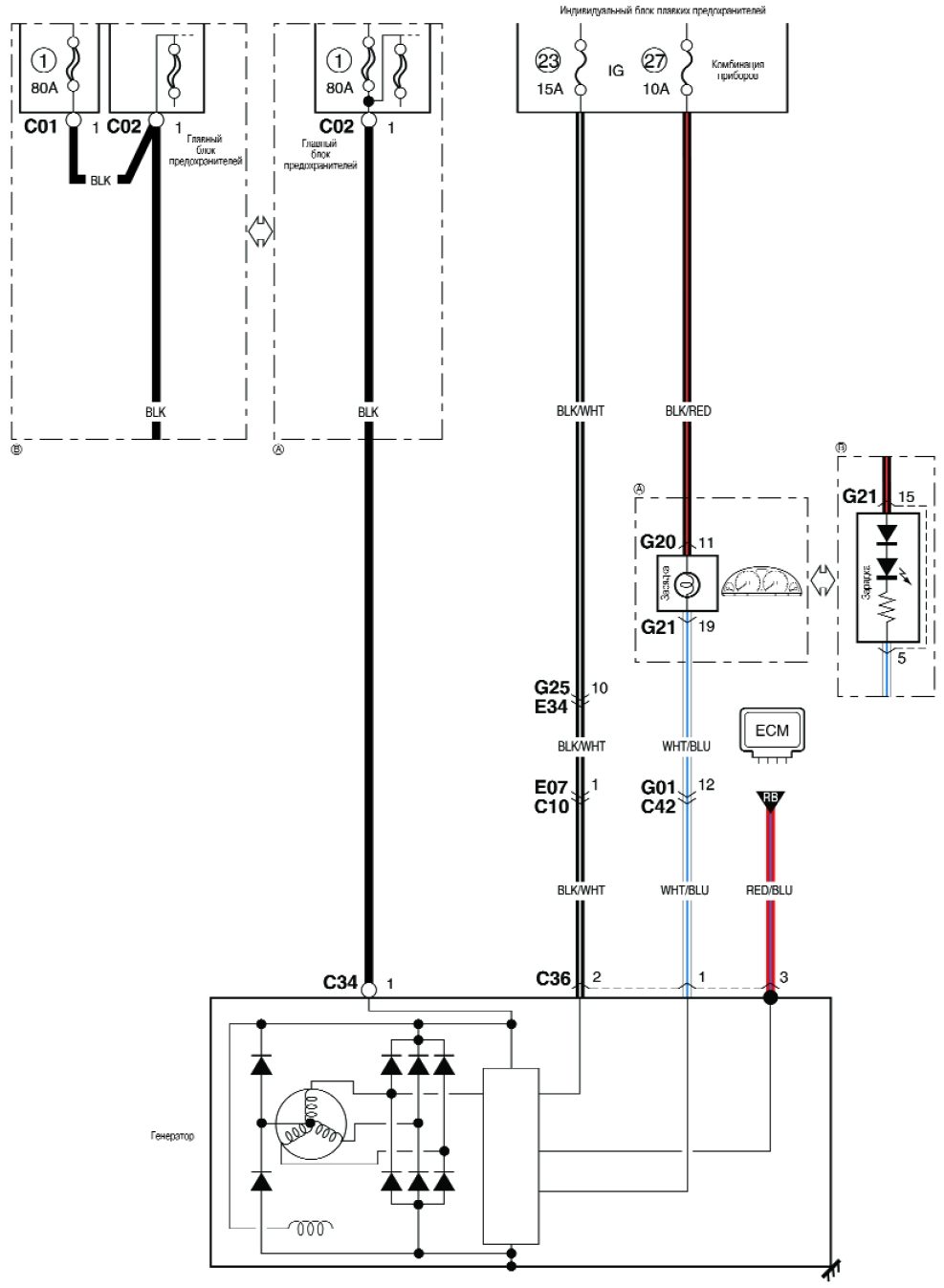

Электросхема системы зарядки

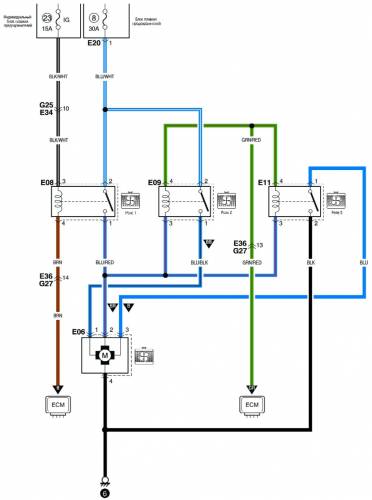

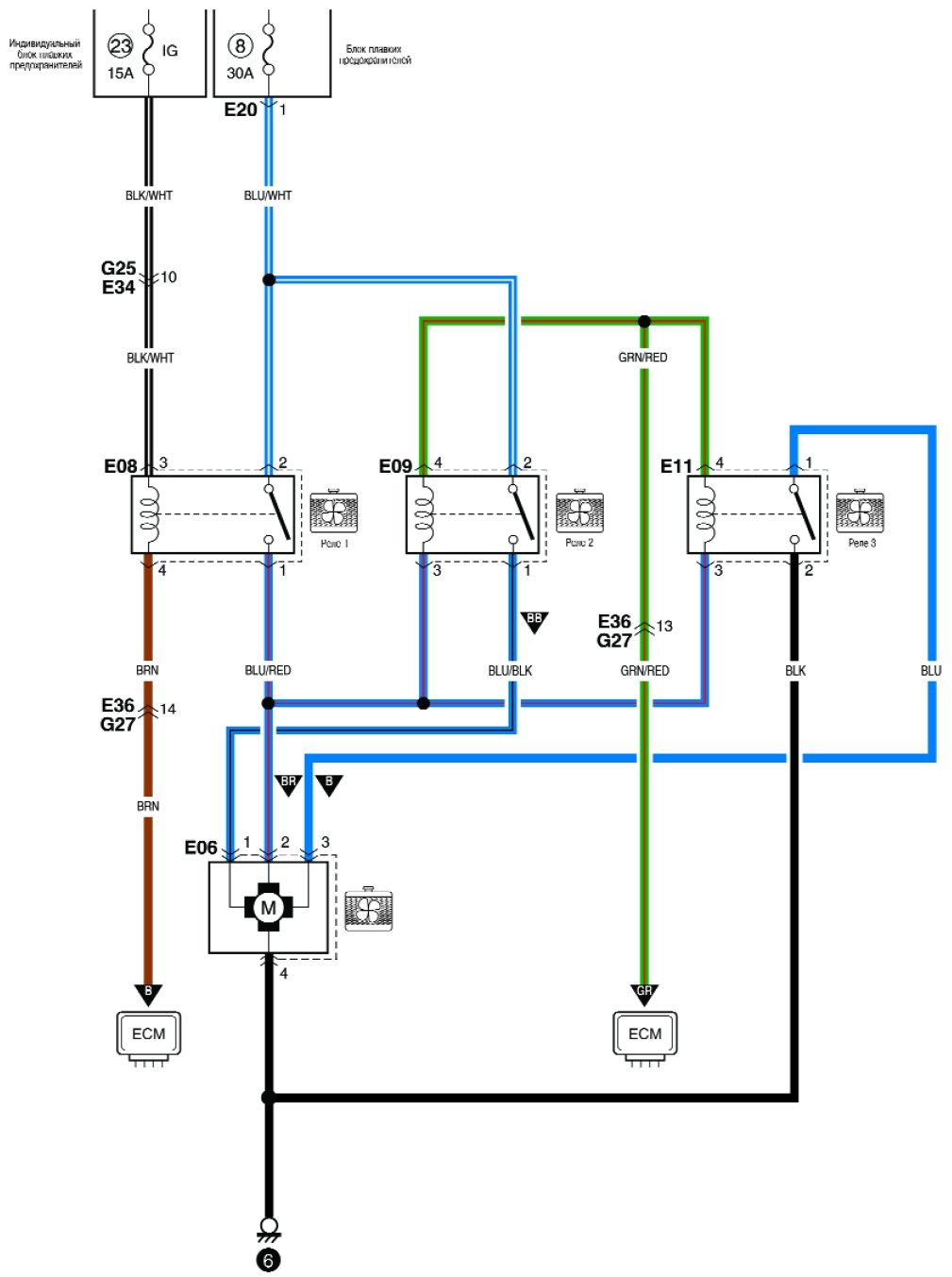

Схема системы охлаждения на Suzuki Liana

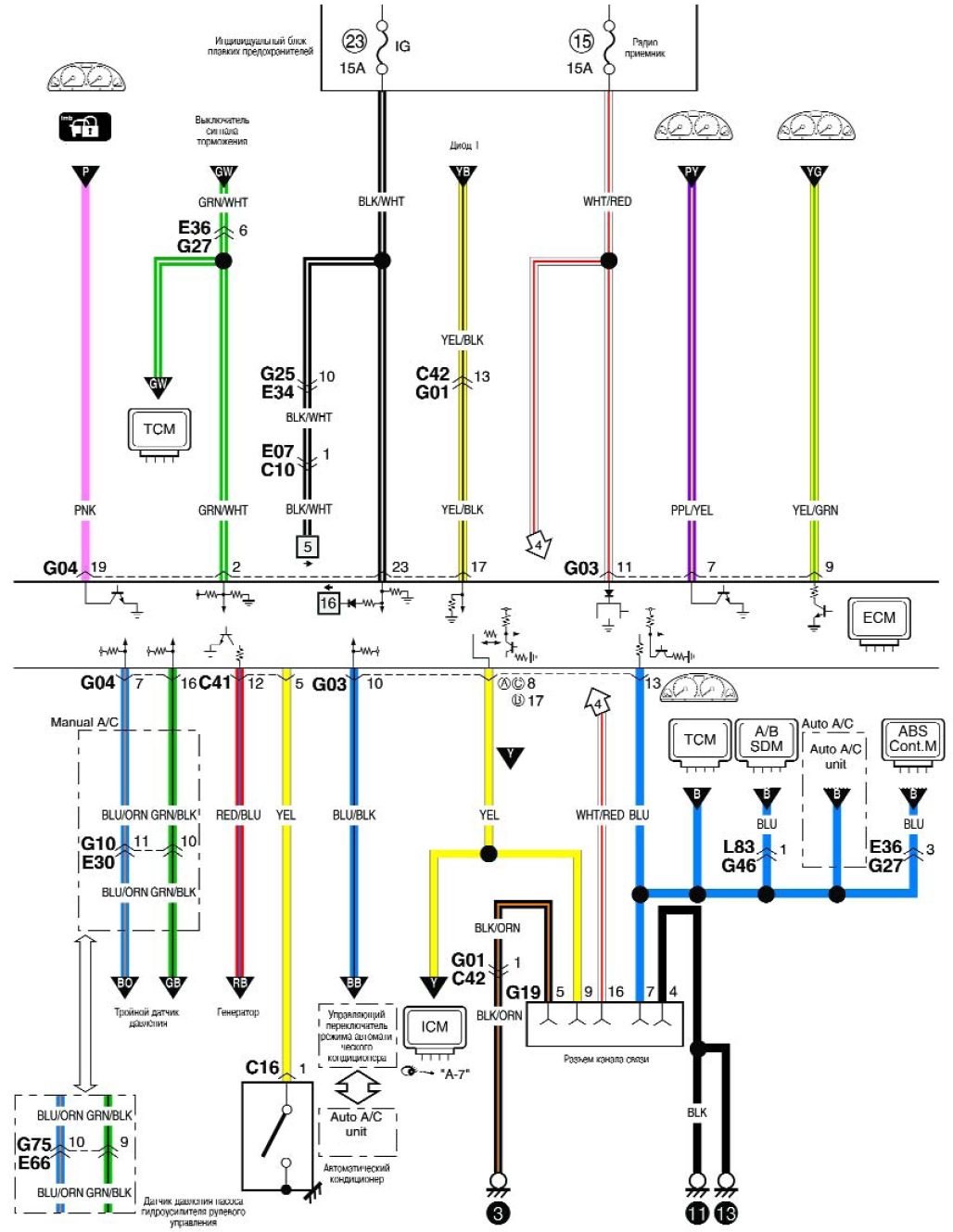

Эл.схема системы управления кондиционирования воздуха
Частые вопросы: предохранители и реле Сузуки Лиана
Где находится блок предохранителей на Сузуки Лиана?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Сузуки Лиана — в разделе о расположении блоков.
Почему перегорают предохранители один за другим на Сузуки Лиана?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Сузуки Лиана?
Схема и таблица предохранителей Сузуки Лиана — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
Можно ли ставить предохранитель большего номинала на Сузуки Лиана?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Сузуки Лиана и может привести к оплавлению жгута. Ставьте только значение из таблицы.
Что означает номинал и цвет предохранителя на Сузуки Лиана?
В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
Как проверить реле на Сузуки Лиана?
Номер позиции реле — в таблице. Перед заменой снимите клемму аккукумулятора; обмотку проверьте мультиметром на целостность.
Где в Сузуки Лиана находится блок под капотом?
В моторном отсеке — рядом с аккумуляторной батареей или на левой стойке. Точное место смотрите в разделе о расположении блоков.
Что делать, если в Сузуки Лиана сгорел предохранитель питания?
Не ставьте «жучок» и не увеличивайте номинал. Найдите позицию в таблице, проверьте цепь на короткое замыкание и поставьте штатный предохранитель.
