RU В этом разделе вы найдете все схемы электрооборудования на Alfa Romeo 156 с 1997 г.в. и по 2003 г.в включительно. Alfa Romeo 156 — это бестия с невероятно красивым и утонченным внешним дизайном, убранством удобного салона и своим неповторимым стилем. Несмотря на тяжёлый 5-и цилиндровый мотор, она великолепно себя чувствует на трассе. Отличная управляемость и великолепная динамика заставляют закрывать глаза на ненасытную прожорливость этой итальянской принцессы (что характерно для всех бензиновых 156-х, дизельные попрактичнее) и дороговизну запчастей. Расход топлива по городу 11-13л, по трассе — 6,5-8л, в смешанном цикле 9-10л.
В дизельной версии двигатель 150 л.с. с системой питания Common Rail. У итальянки жгучий нрав и она любит высокие обороты.
Набирая обороты один за другим, только когда стрелка тахометра заходит за заветные 5000 оборотов в минуту, ты понимаешь что пора сменить передачу, переключаешь на следующую и слышишь завораживающий звук поющего дизеля, напоминающий альфовский твин спарк. Отсутствие турбоям и мощный уверенный разгон доставляют поистине непередаваемые ощущения.
Помимо великолепных ходовых качеств Alfa Romeo 156, среди плюсов можно так же отметить умеренную цену на эту модель на рынке.

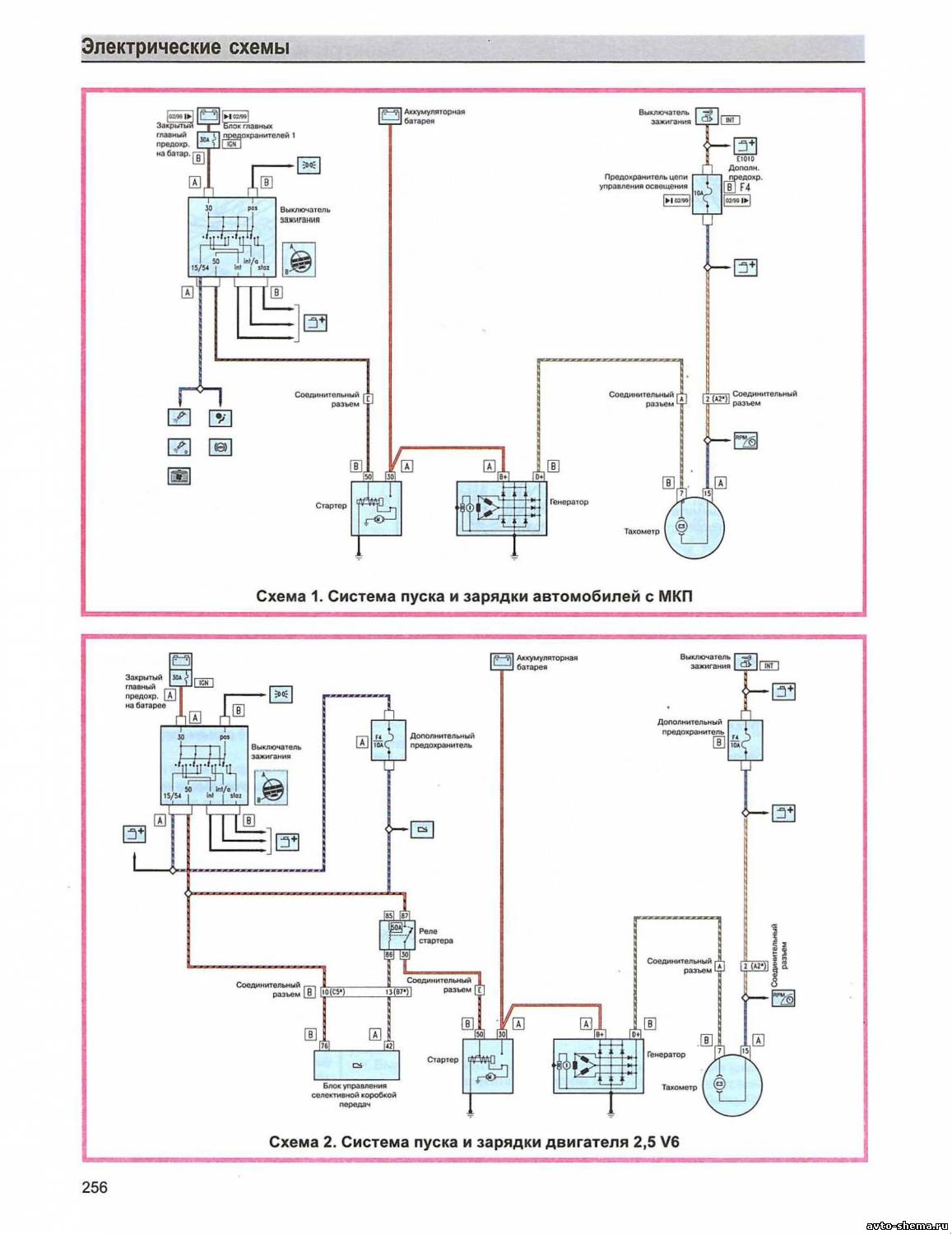

Схема системы пуска и зарядки авто с МКП и двигателем 2,5 V6

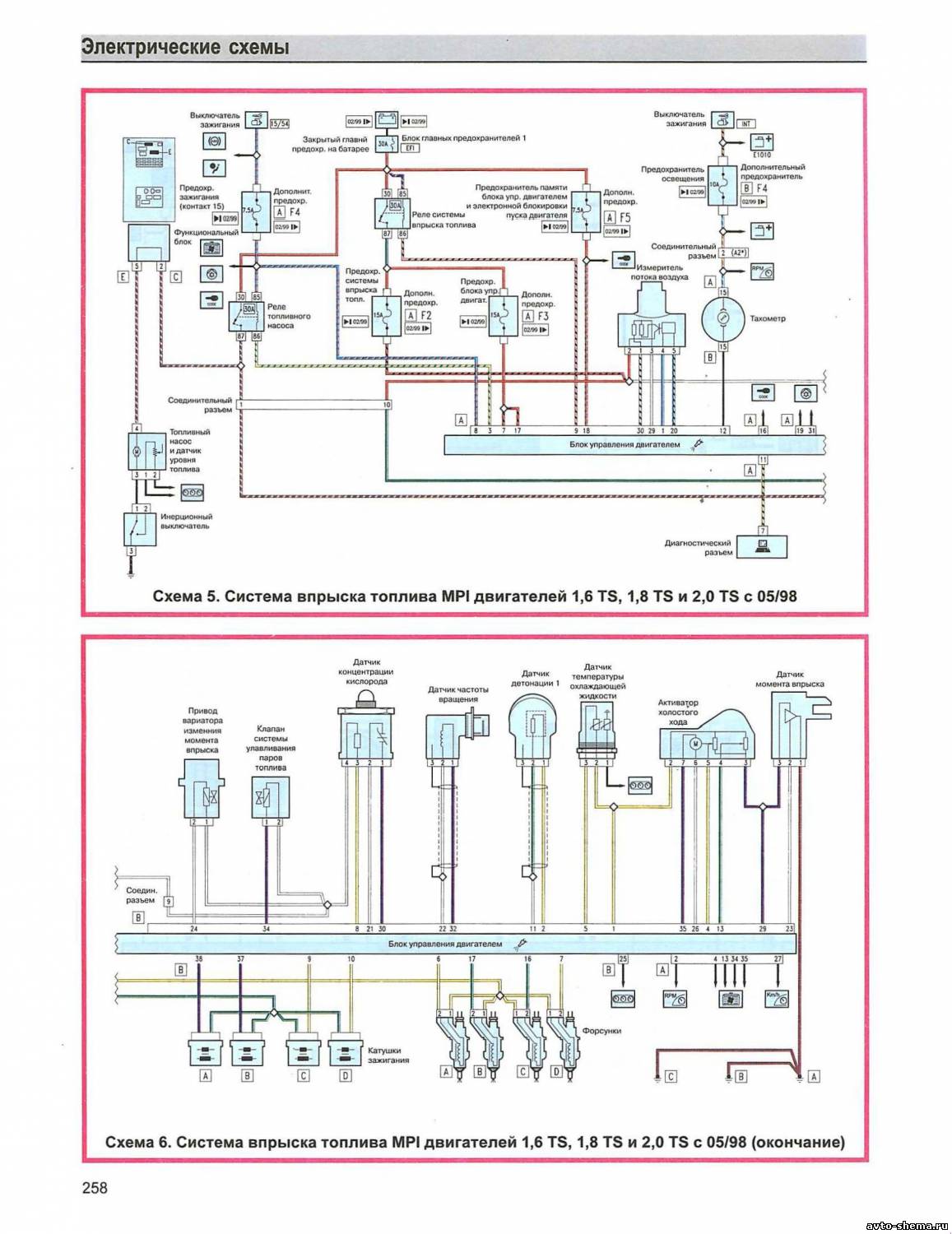

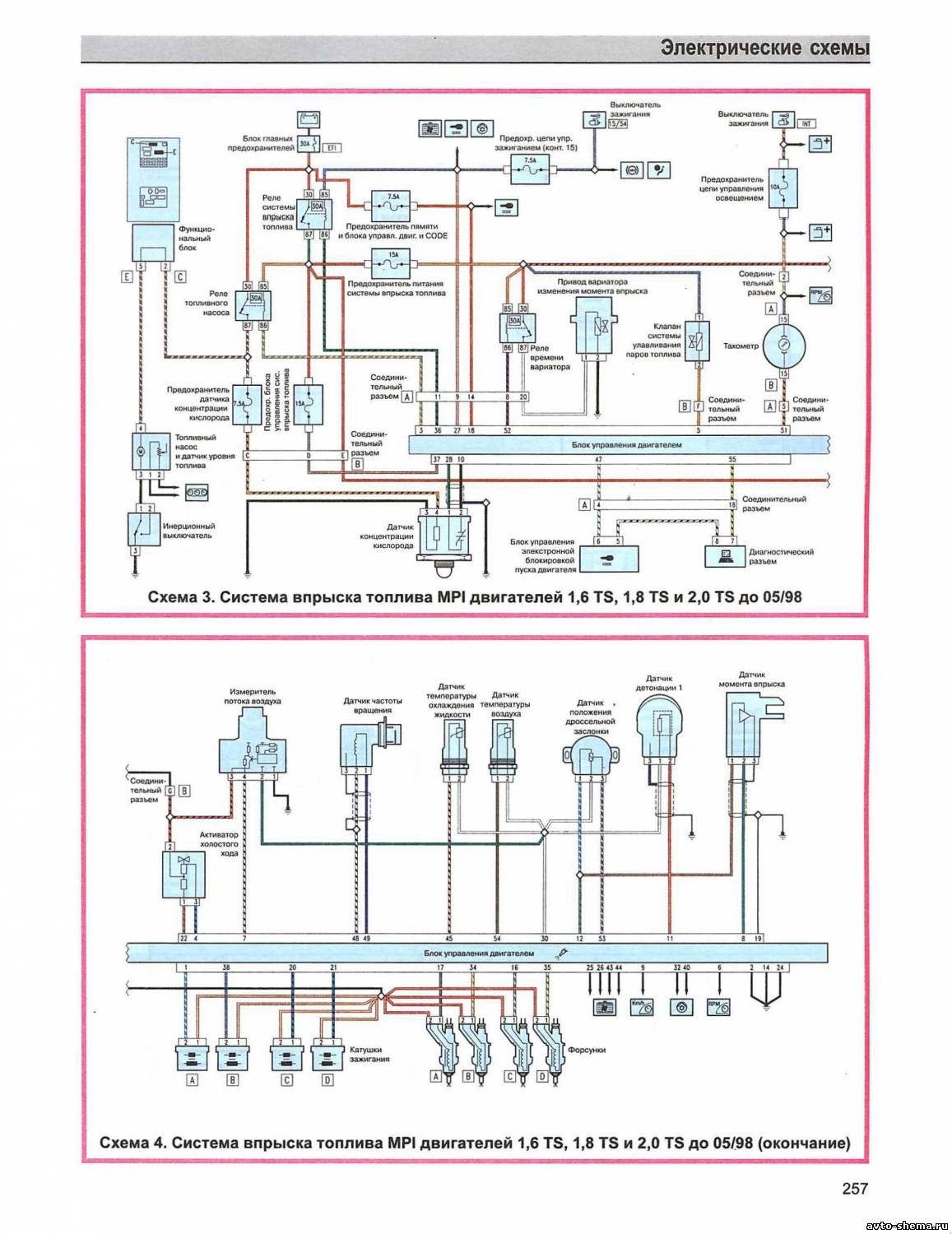

Эл.схема системы впрыска топлива MPI двигателей 1,6 TS 1,8 TS и 2,0 TS до мая 1998 г.в. и с 1998 г.в.
Электросхема системы впрыска топлива MPI двигателя 2,0 TS с февраля 2002 г.

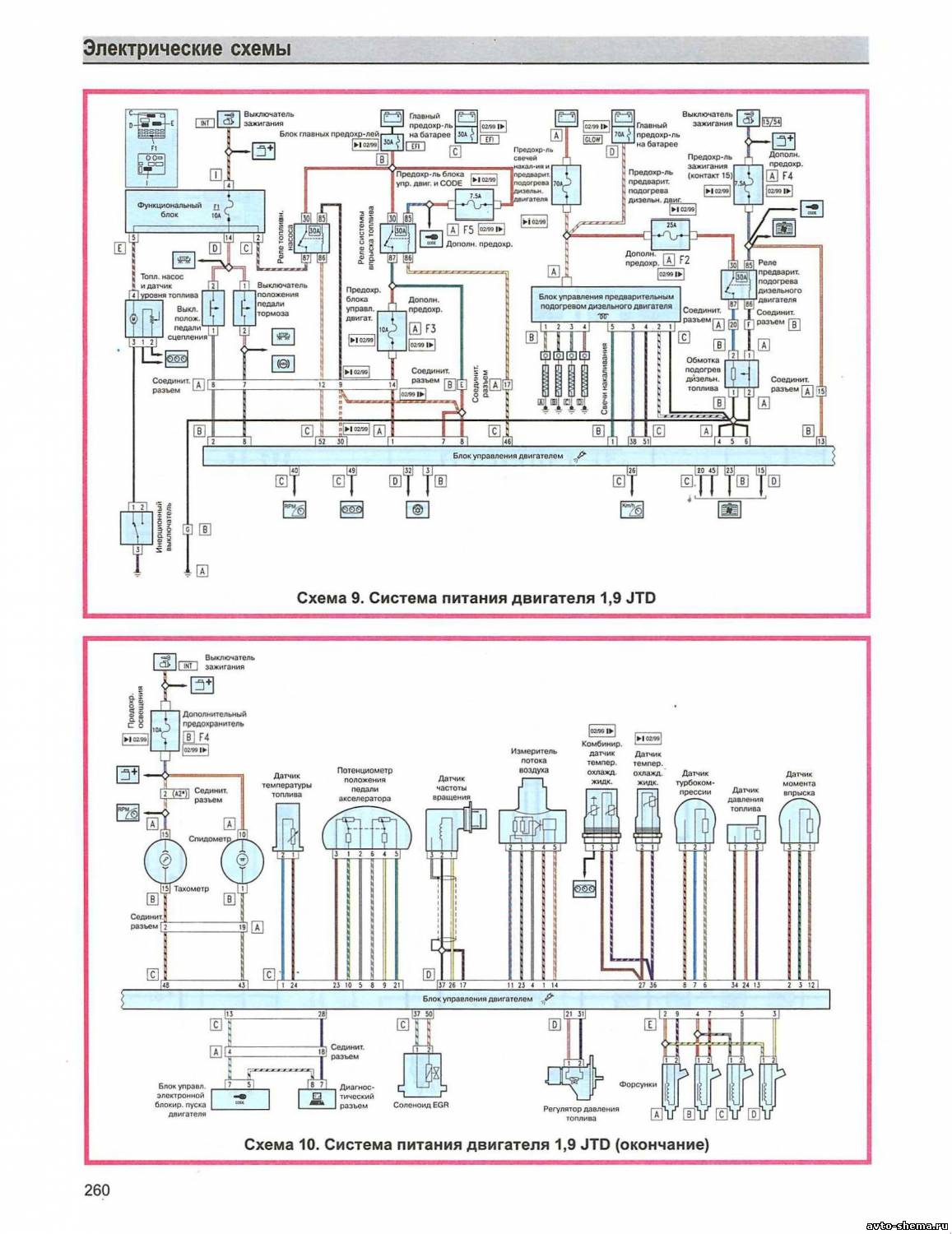

Схема системы питания двигателя 1,9 JTD

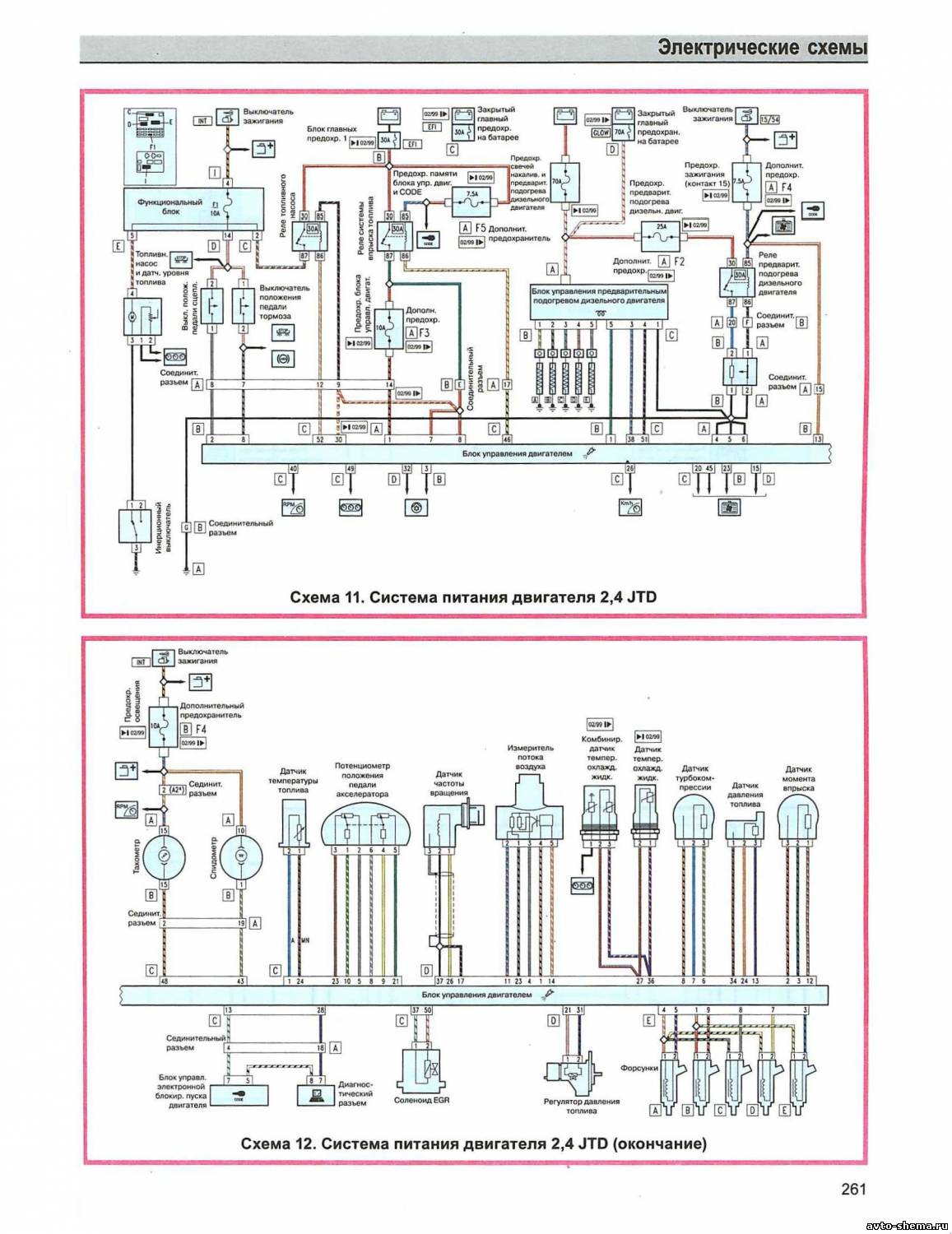

Эл.схема системы питания двигателя 2,4 JTD

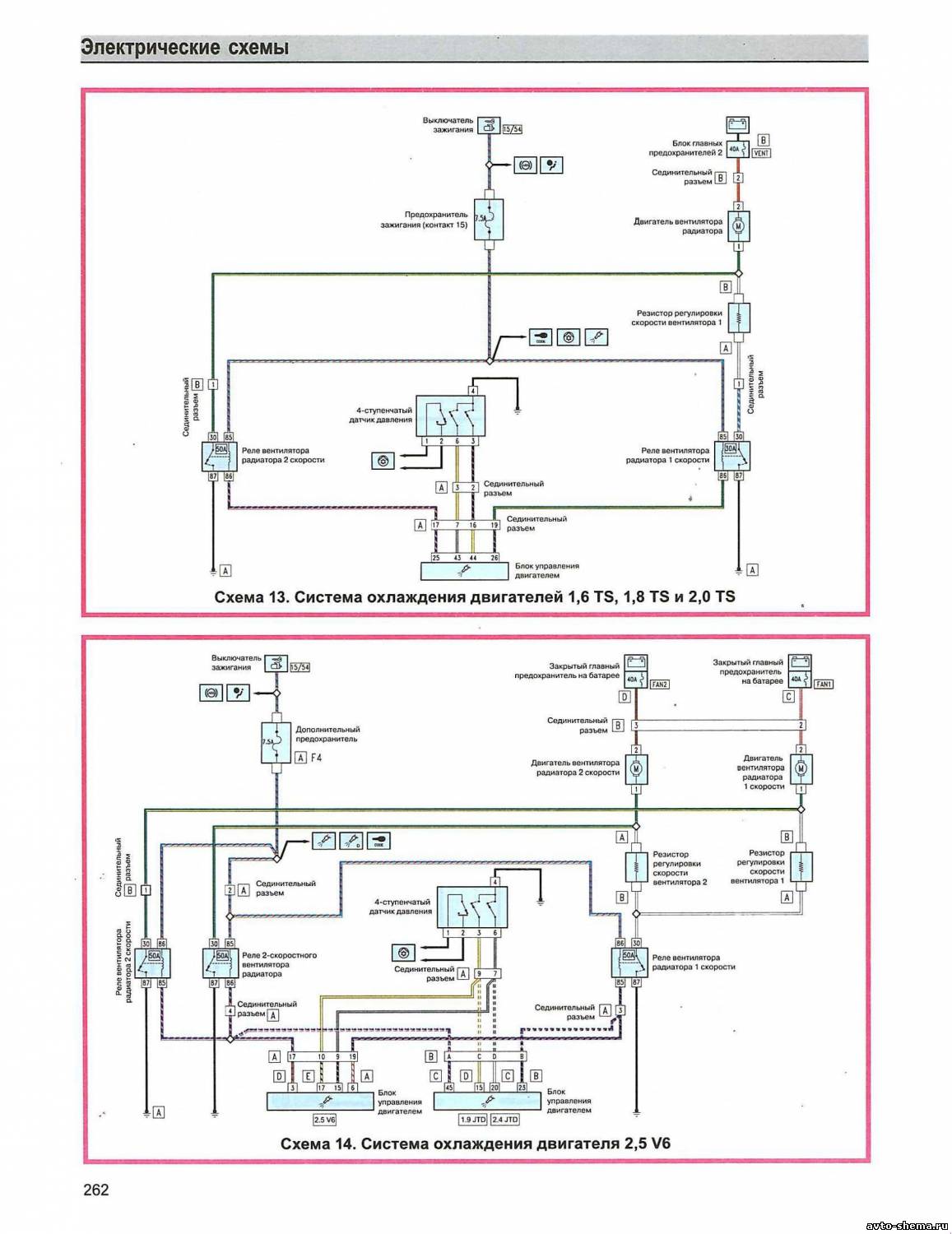

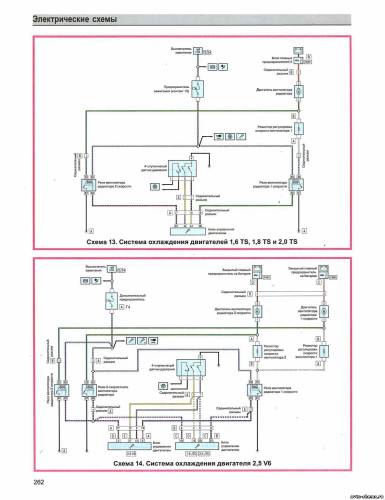

Электросхема системы охлаждения двигателей 1,6 TS 1,8 TS 2,0 TS и 2,5 V6

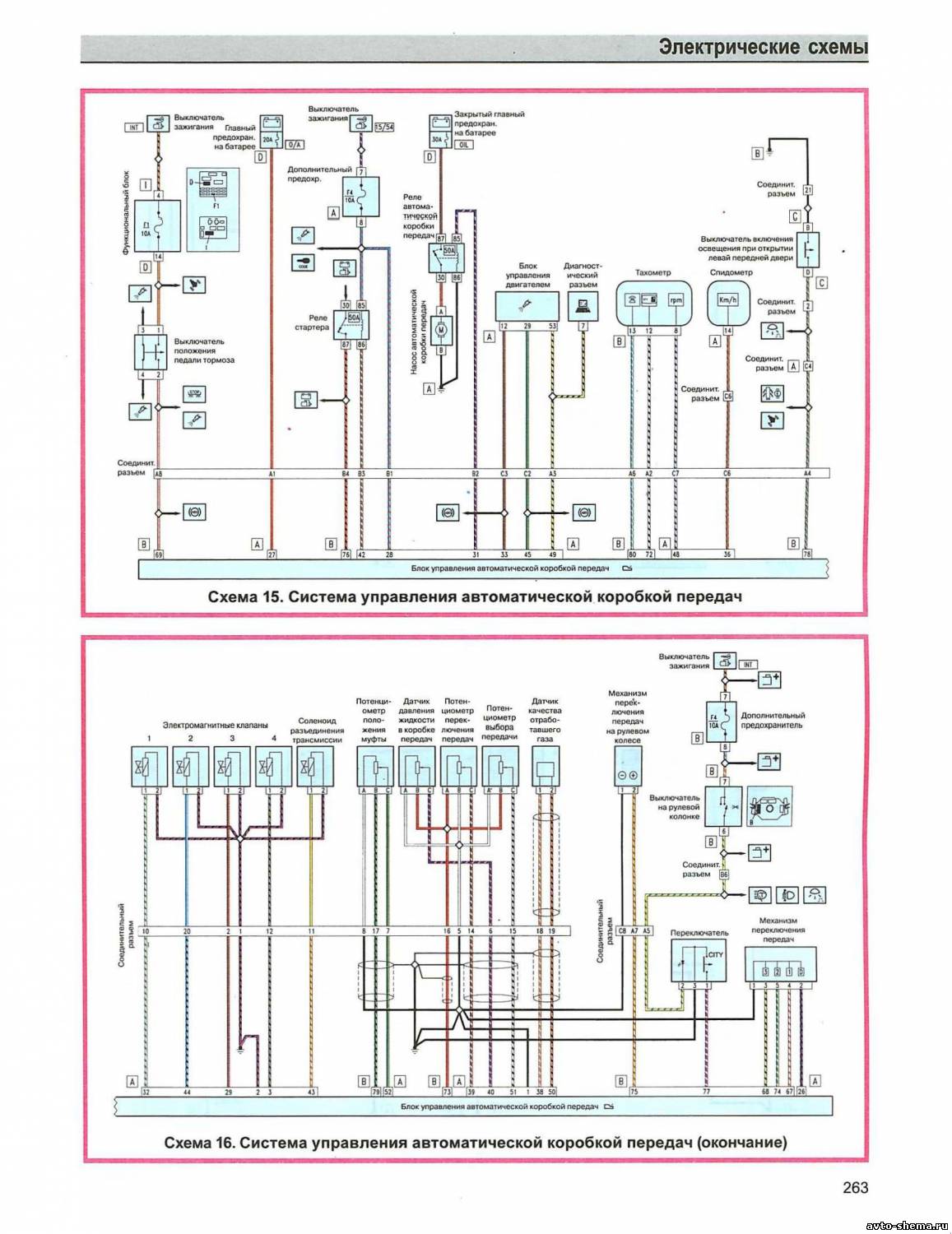

Схема управления АКП

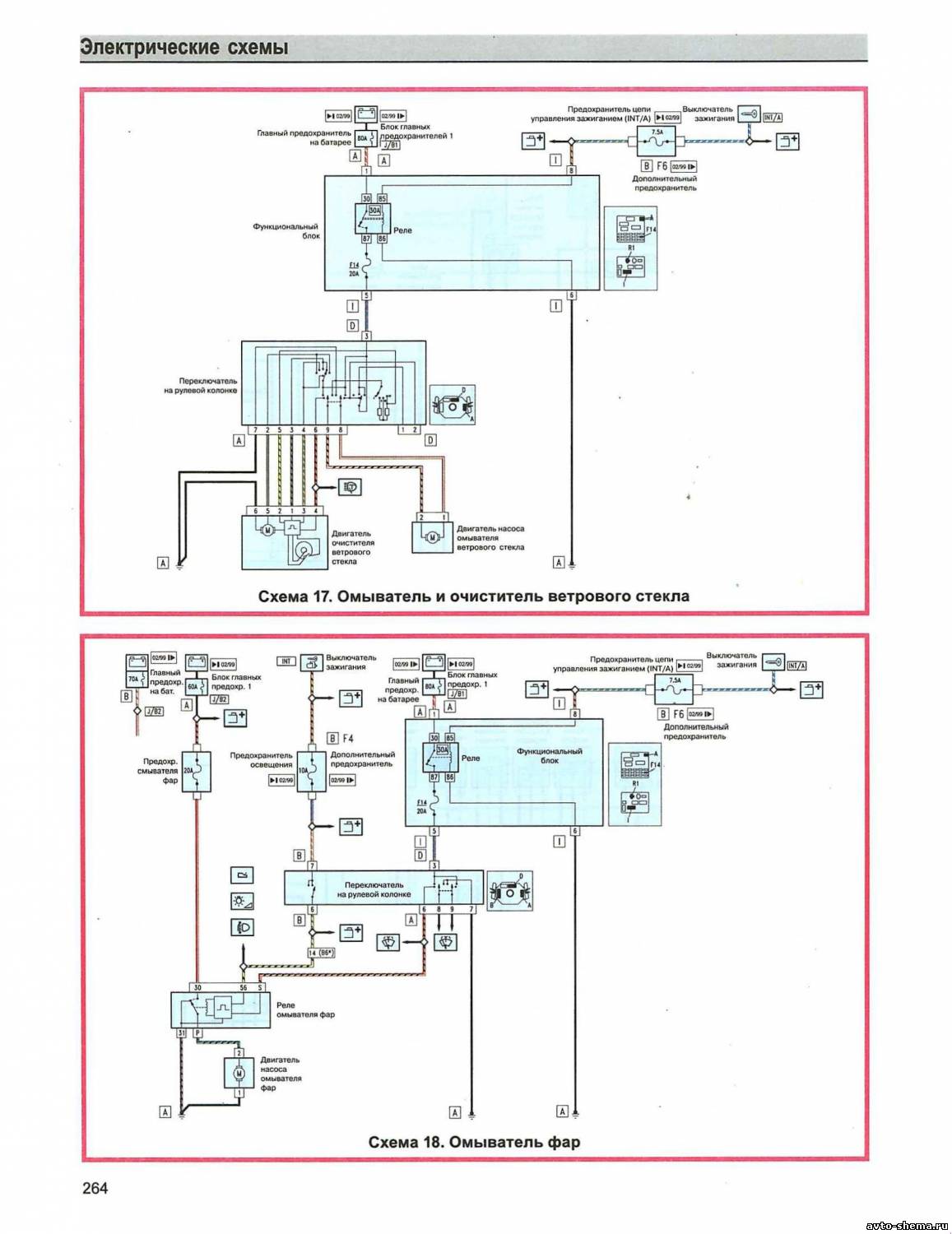

Эл.схема очистителя и омывателя ветрового стекла и фар

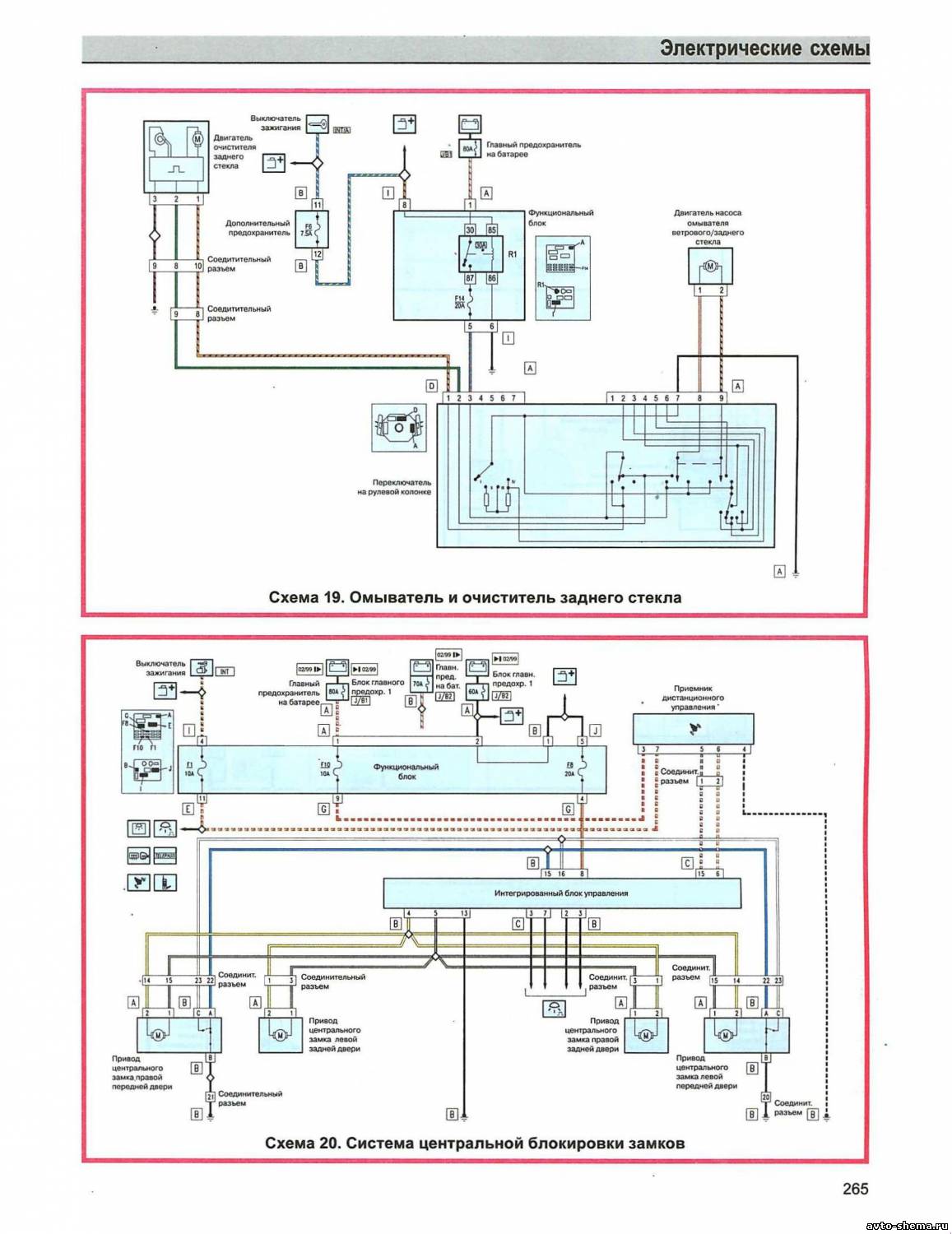

Электросхема омывателя и очистителя заднего стекла, центральной блокировки замков

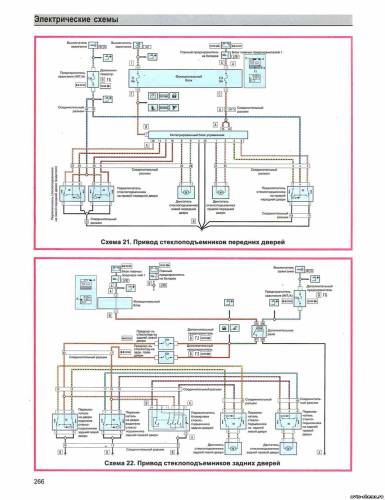

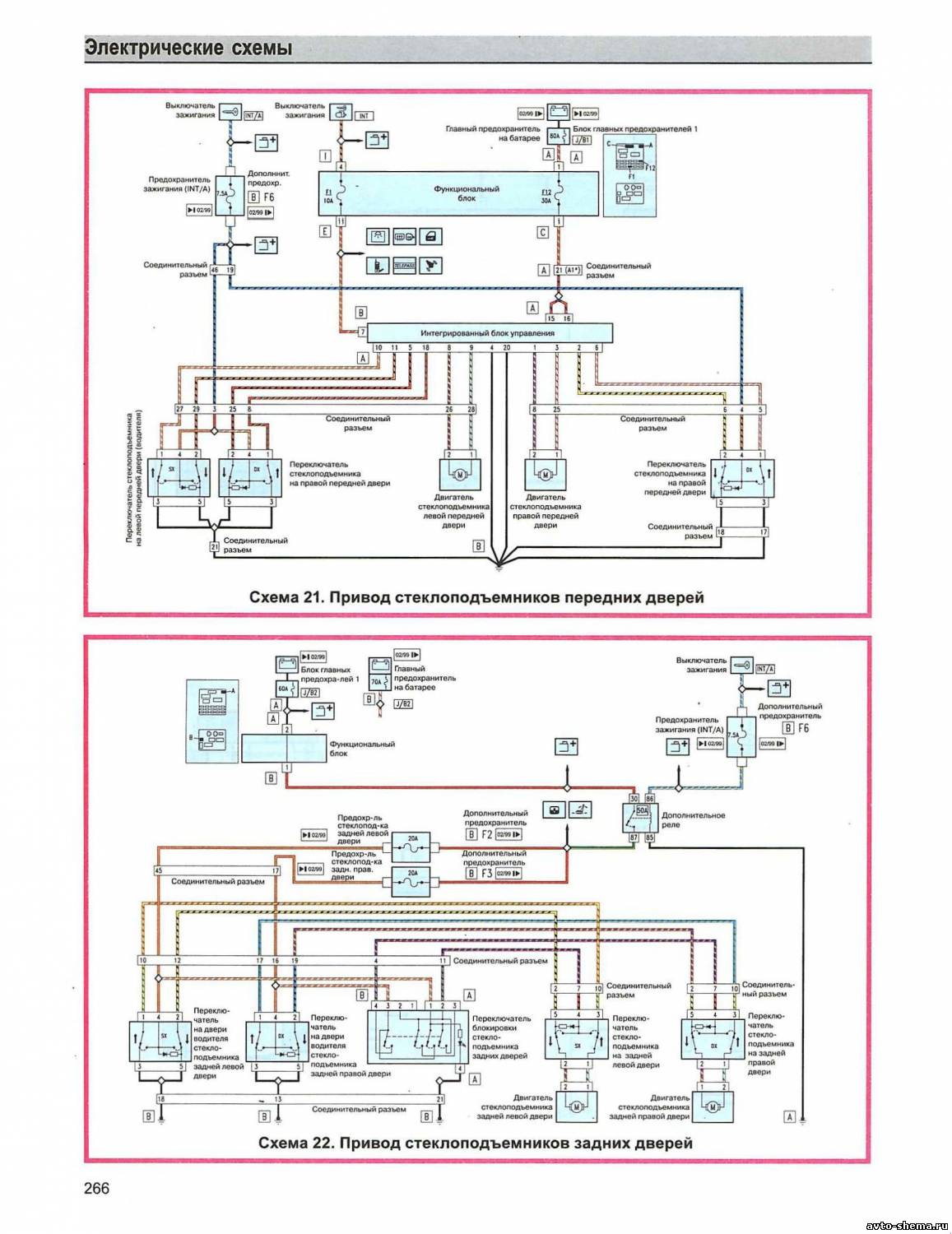

Схема привода стеклоподьемников передних и задних дверей

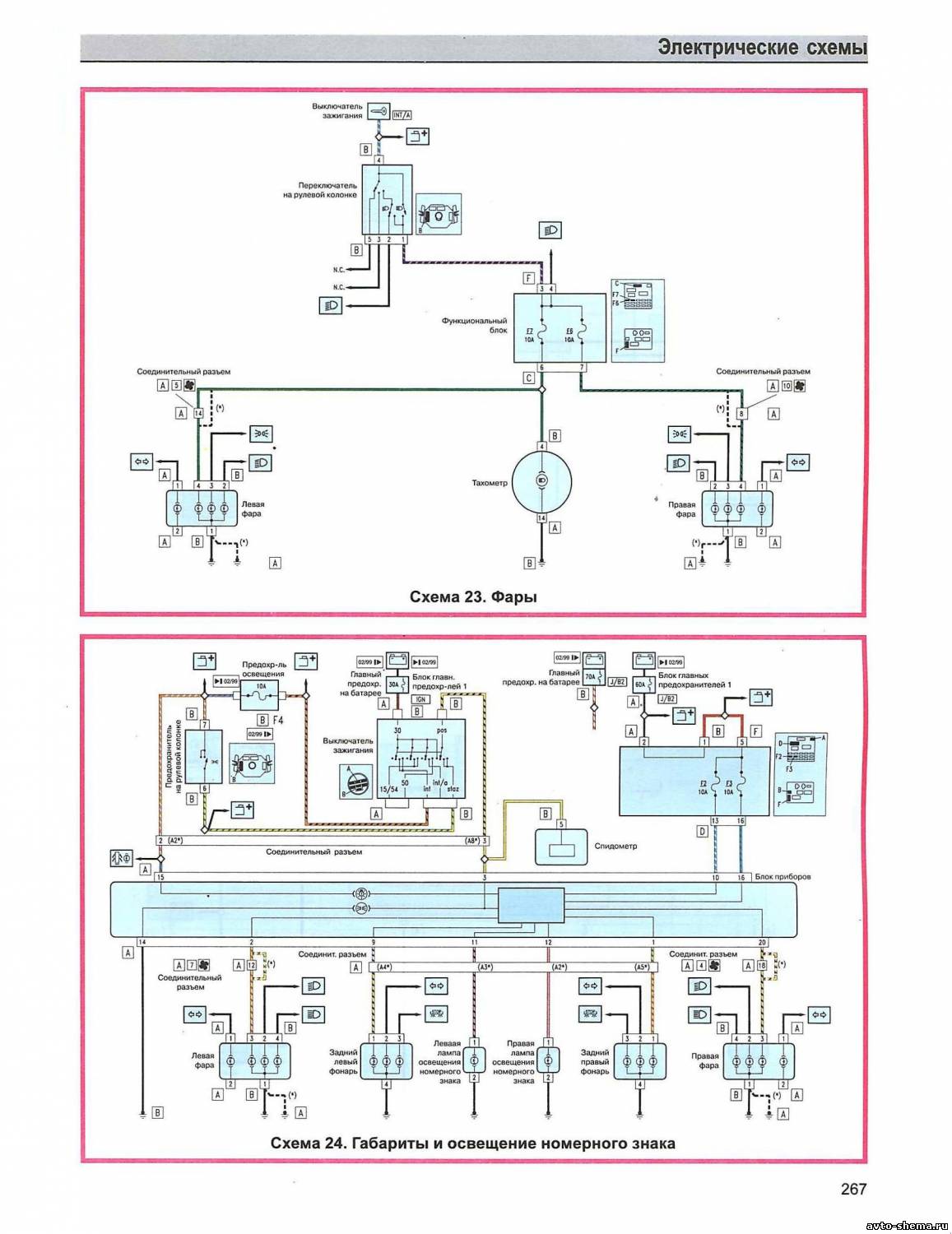

Эл.схема фар, габаритов и освещения номерного знака

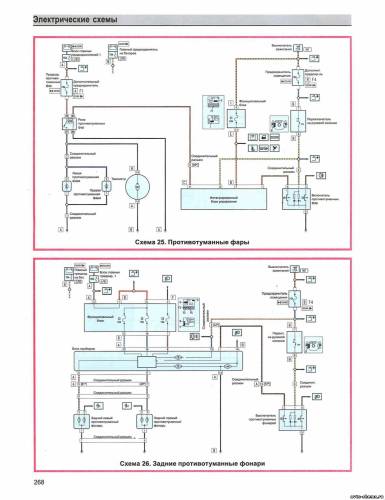

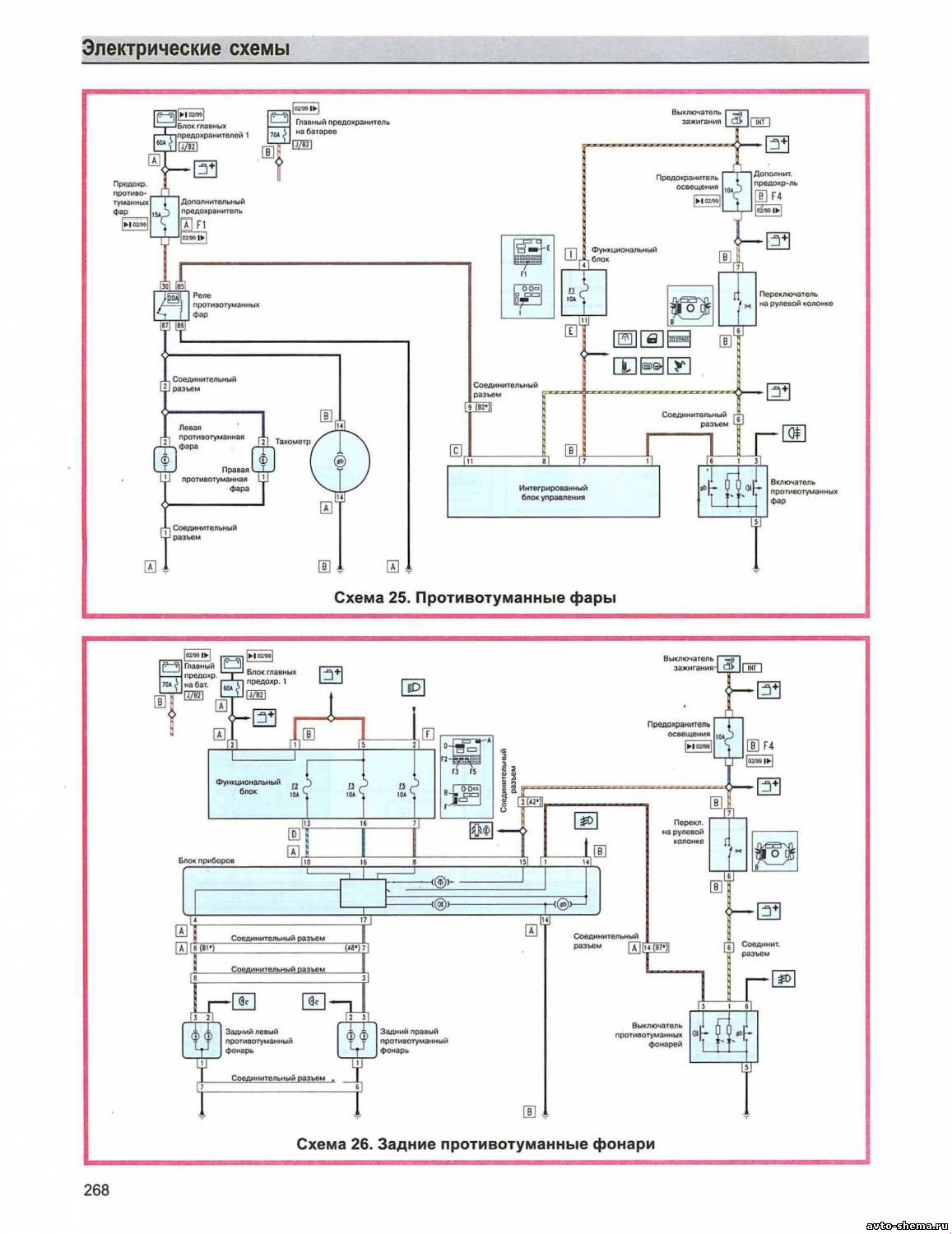

Электросхема задних и передних противотуманных фар

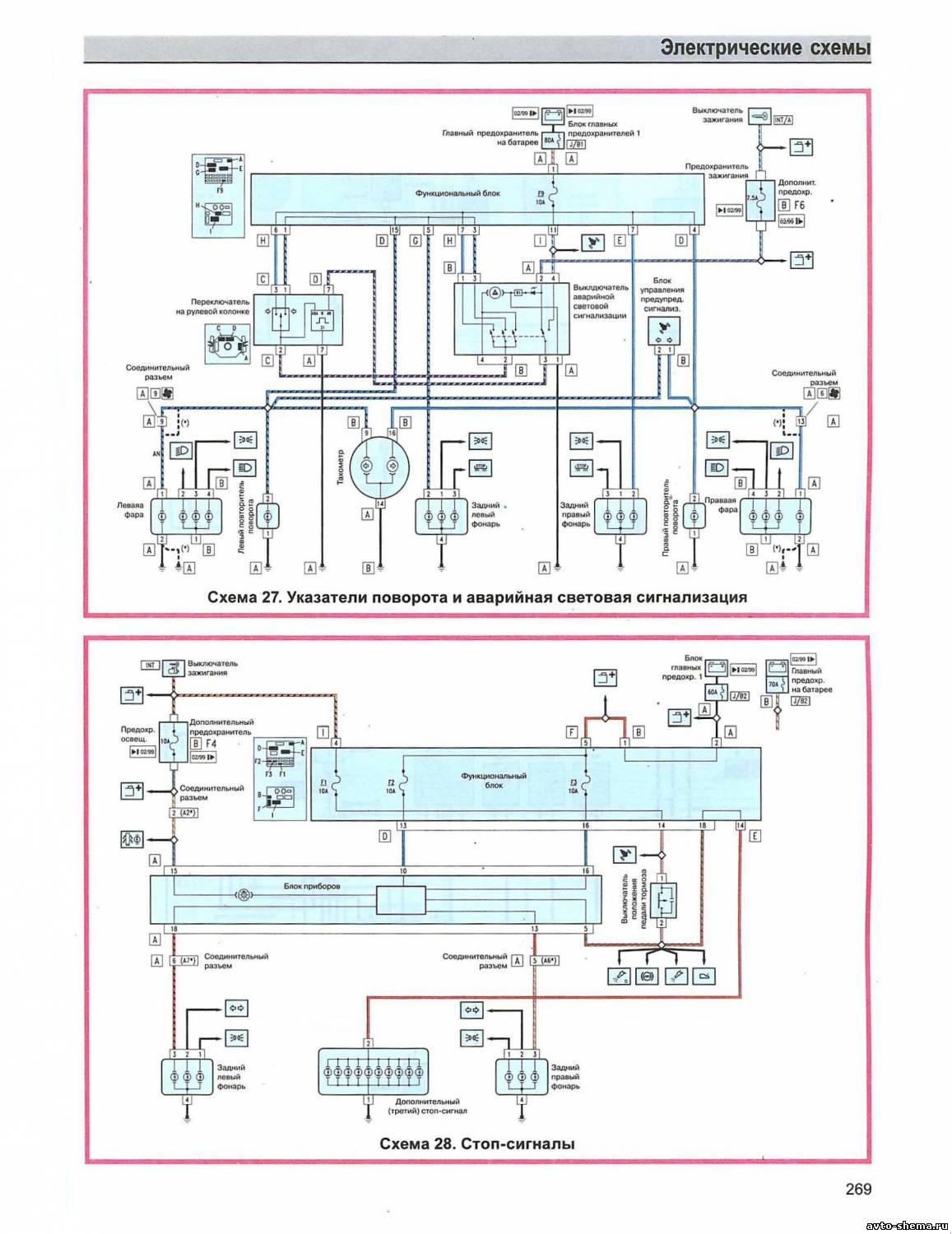

Схема указателей поворотов, аварийной световой сигнализации и стоп-сигналов

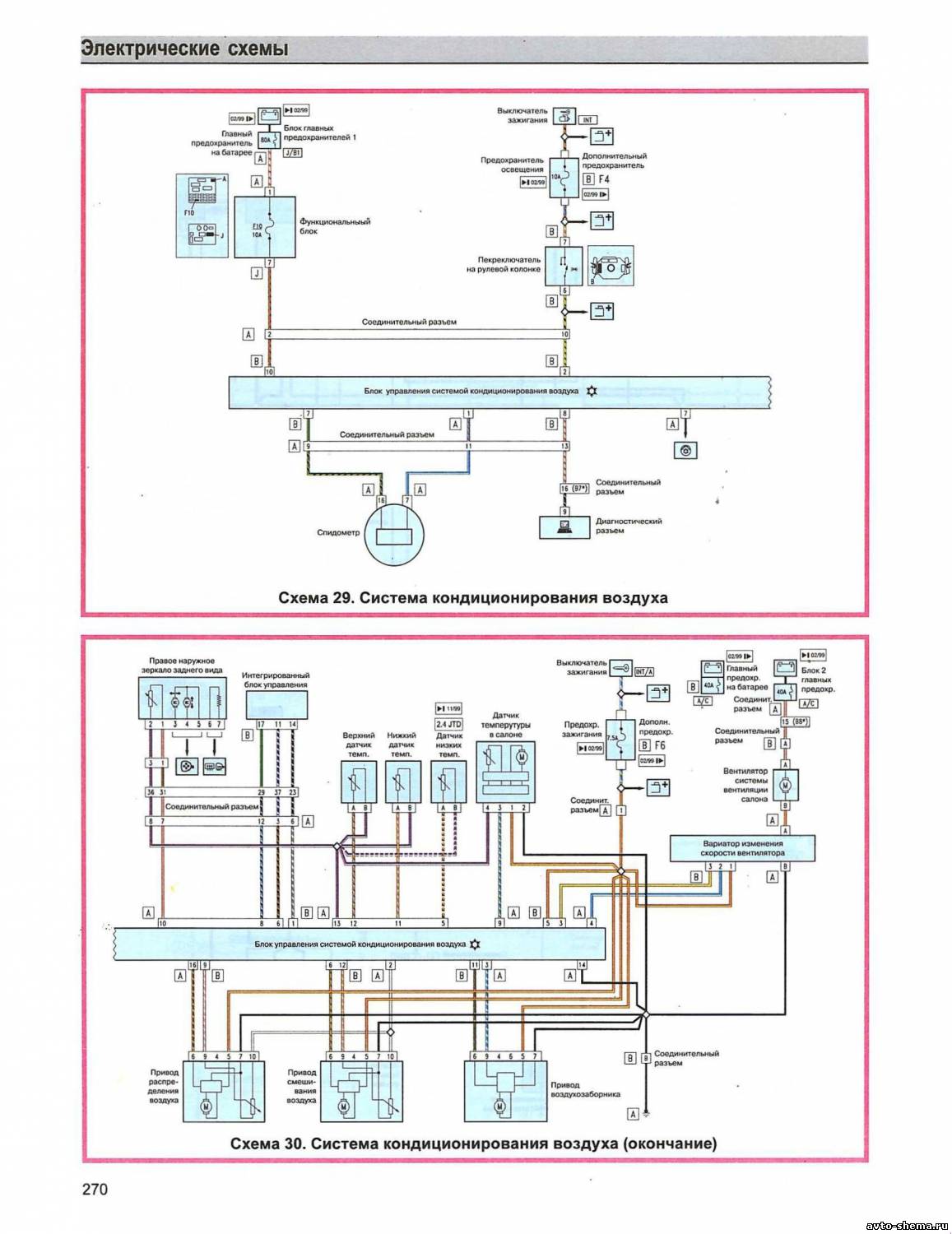

Эл.схема кондиционера

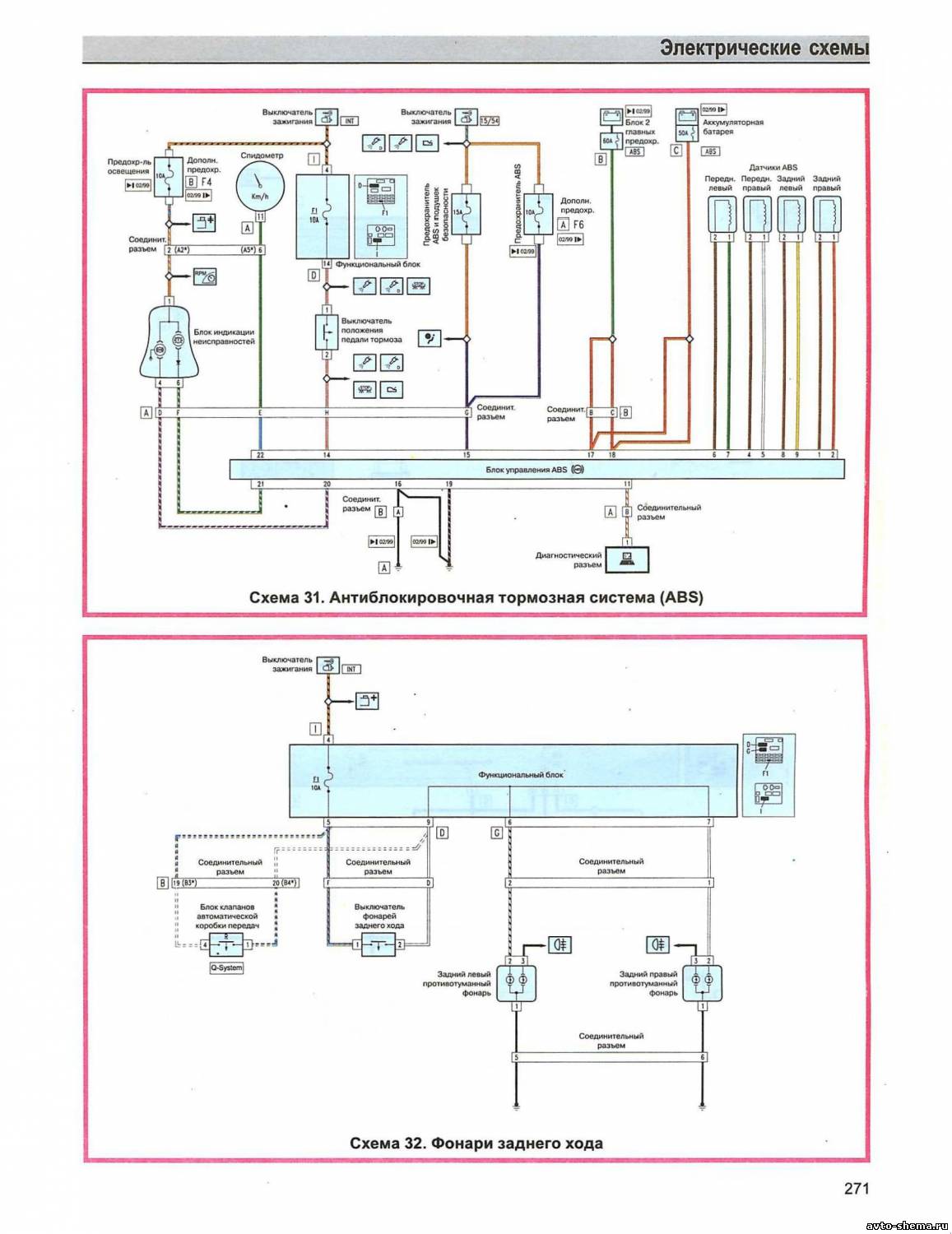

Электросхема ABS и фонарей заднего хода

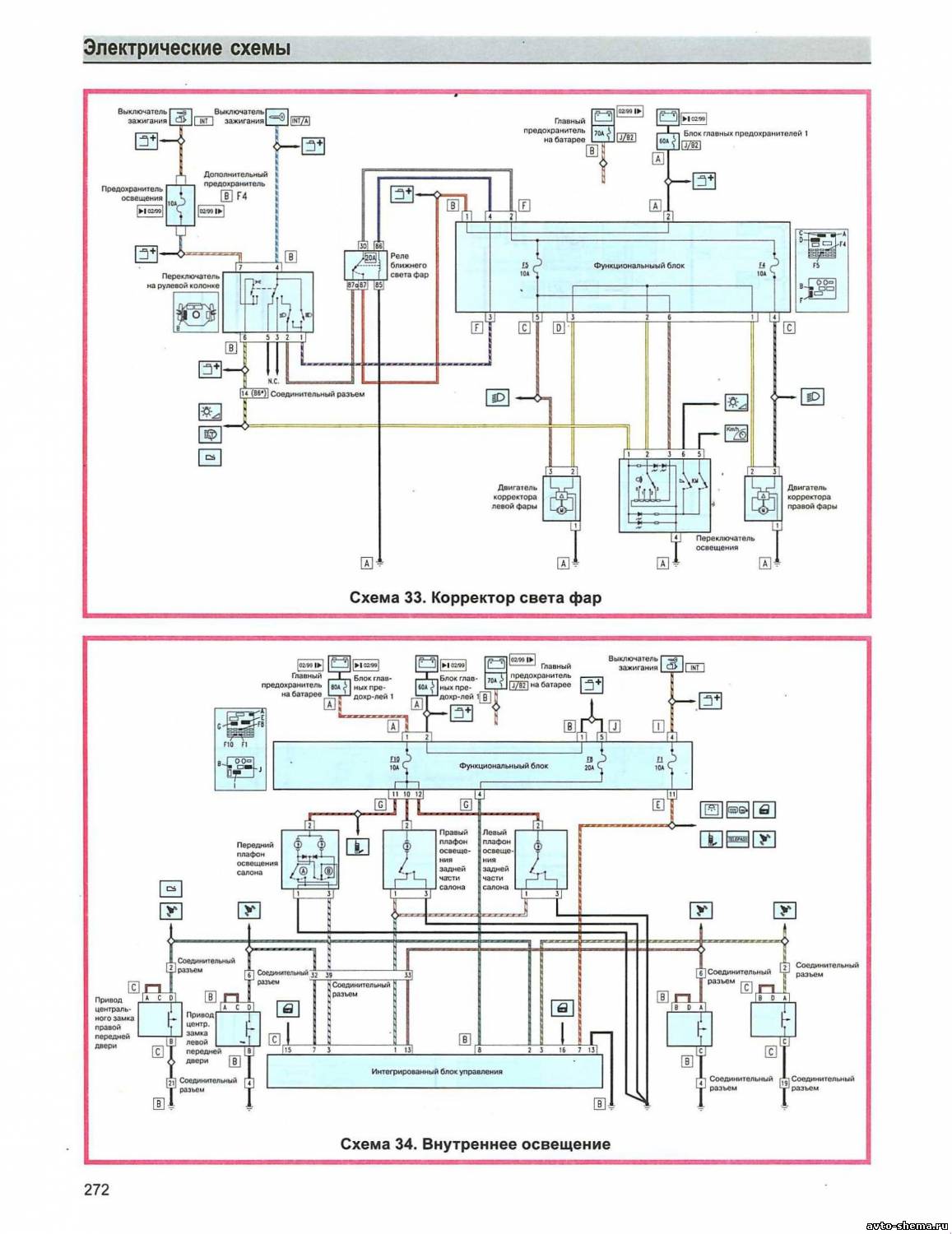

Схема корректора света фар и внутреннего освещения
Частые вопросы: предохранители и реле Альфа Ромео 156 2
Где находится блок предохранителей на Альфа Ромео 156 2?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Альфа Ромео 156 2 — в разделе о расположении блоков.
Какой предохранитель отвечает за стеклоочистители на Альфа Ромео 156 2?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Альфа Ромео 156 2?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Альфа Ромео 156 2?
Схема и таблица предохранителей Альфа Ромео 156 2 — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
Можно ли ставить предохранитель большего номинала на Альфа Ромео 156 2?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Альфа Ромео 156 2 и может привести к оплавлению жгута. Ставьте только значение из таблицы.
Что означает номинал и цвет предохранителя на Альфа Ромео 156 2?
В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
Как проверить реле на Альфа Ромео 156 2?
Номер позиции реле — в таблице. Перед заменой снимите клемму аккукумулятора; обмотку проверьте мультиметром на целостность.
Где в Альфа Ромео 156 2 находится блок под капотом?
В моторном отсеке — рядом с аккумуляторной батареей или на левой стойке. Точное место смотрите в разделе о расположении блоков.
