RU Honda CR-V с 1995 по 2001 г.г., цветные схемы электрооборудования к ней. За активную безопасность Хонды ЦР-В отвечают ABS и система распределения тормозных усилий EBD, система адаптивного электроусилителя руля MA-EPS, система курсовой устойчивости. Автомобиль также оснащен системой помощи при спуске/подъеме Hill Start Assist, системой контроля давления в шинах, системой предотвращения столкновения CMBS. В базовую комплектацию входят 8 подушек безопасности. Автомобиль оборудован преднатяжителями и ограничителями нагрузки передних ремней. Тест по системе EuroNCAP показывает очень высокий уровень безопасности автомобиля, который по результатам испытаний удостоился пяти звезд. Уже поступил на российский автопром…

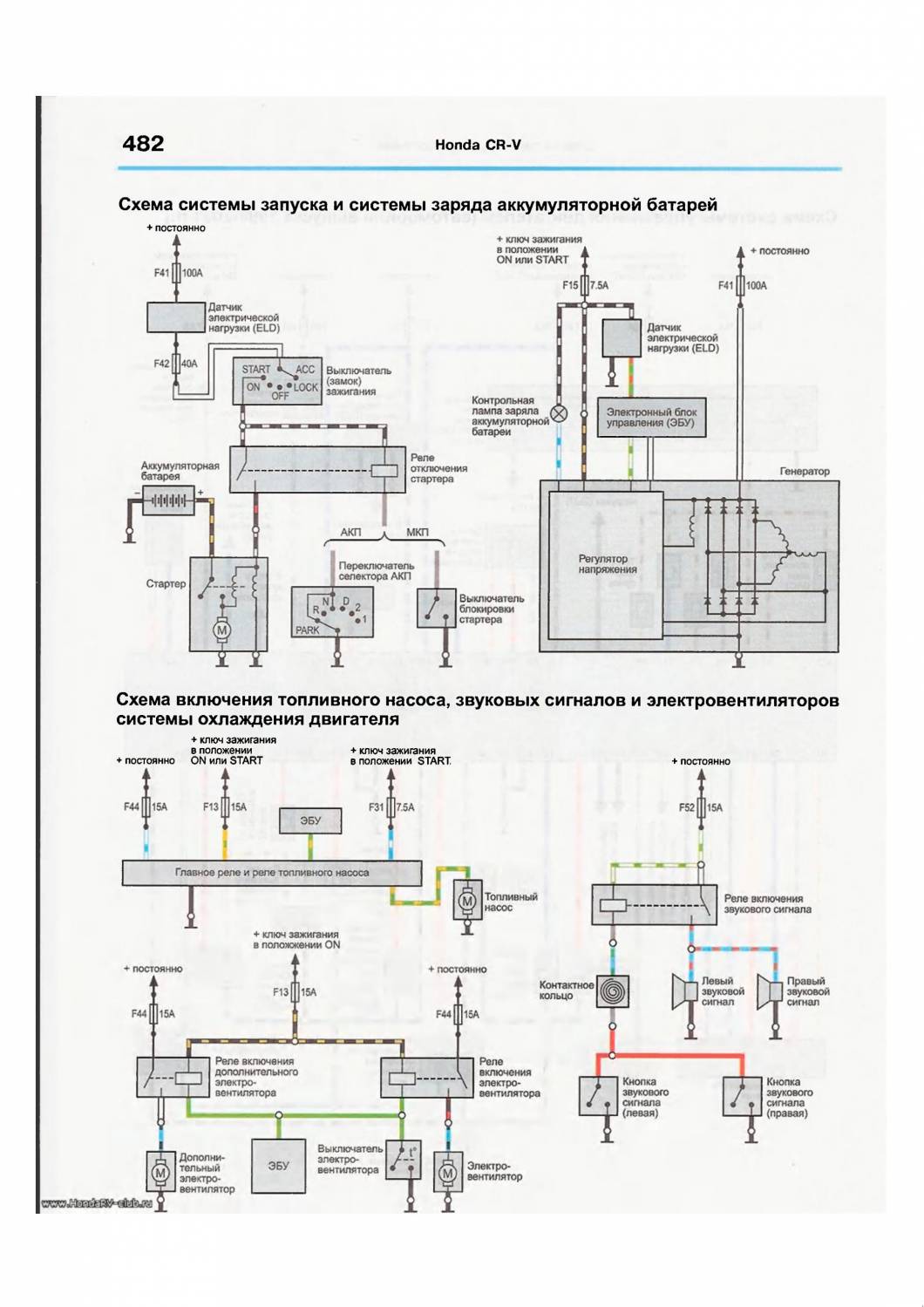

Схема системы запуска, заряда аккумуляторной батареи, включения топливного насоса, звуковых сигналов и электровентиляторов системы охлаждения двигателя

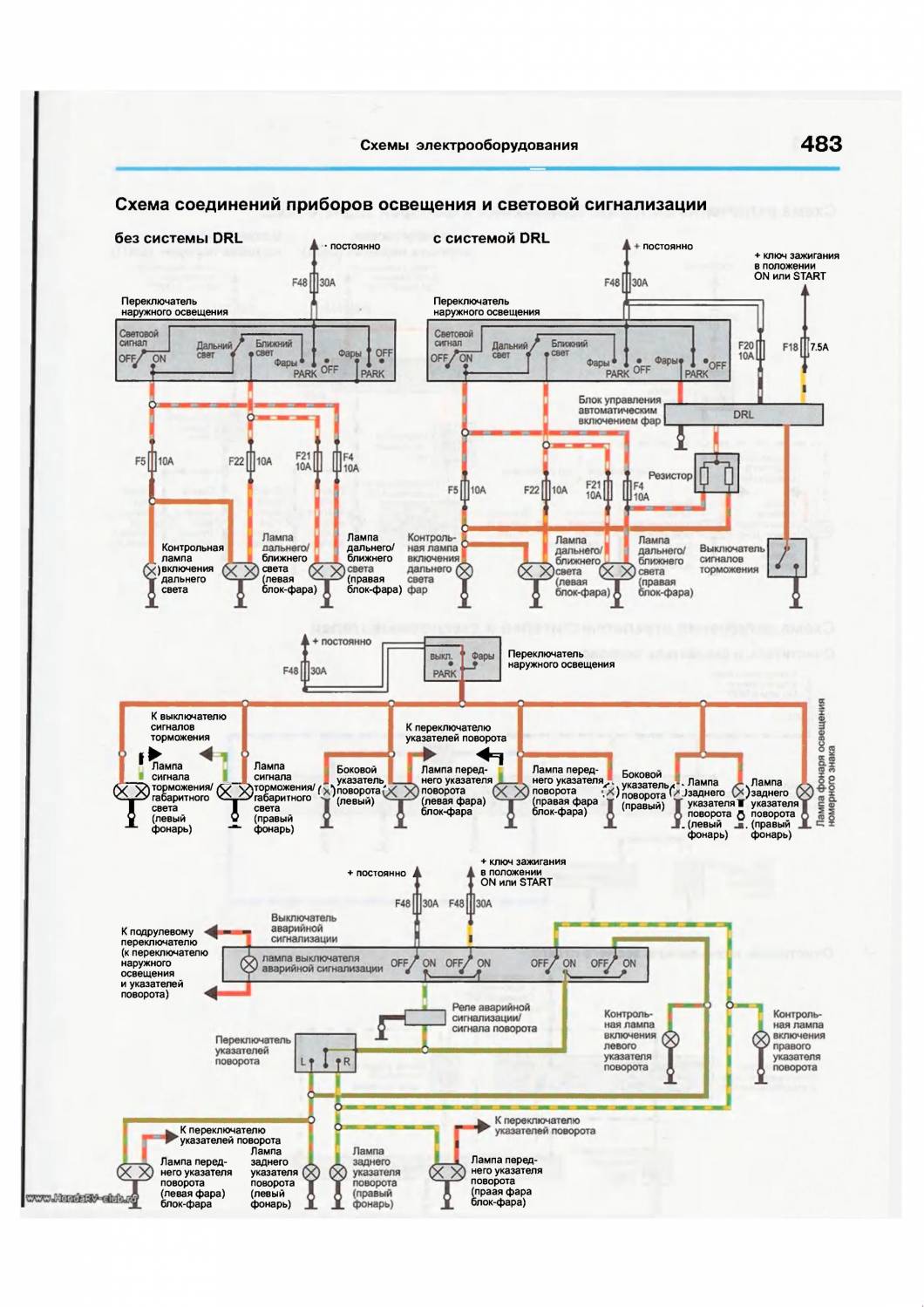

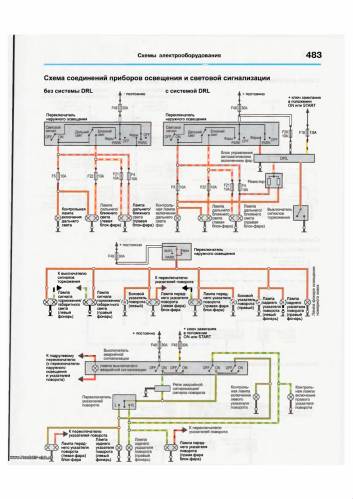

Электросхема соединений приборов освещения и световой сигнализации на Хонда ЦР-В

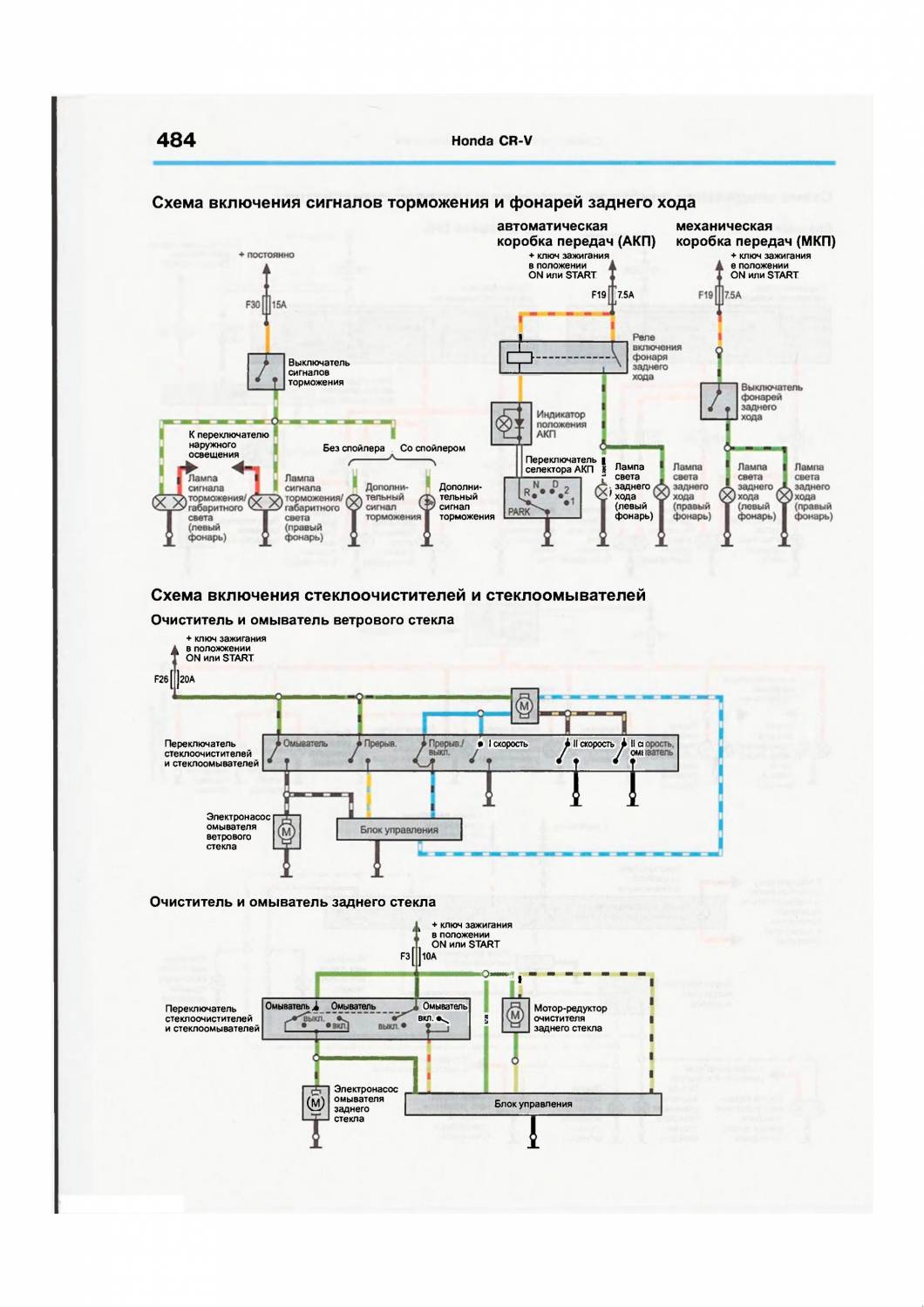

Включение сигналов торможения, фонари заднего хода, включение стеклоочистителей и стеклоомывателей — схемы на Honda CR-V

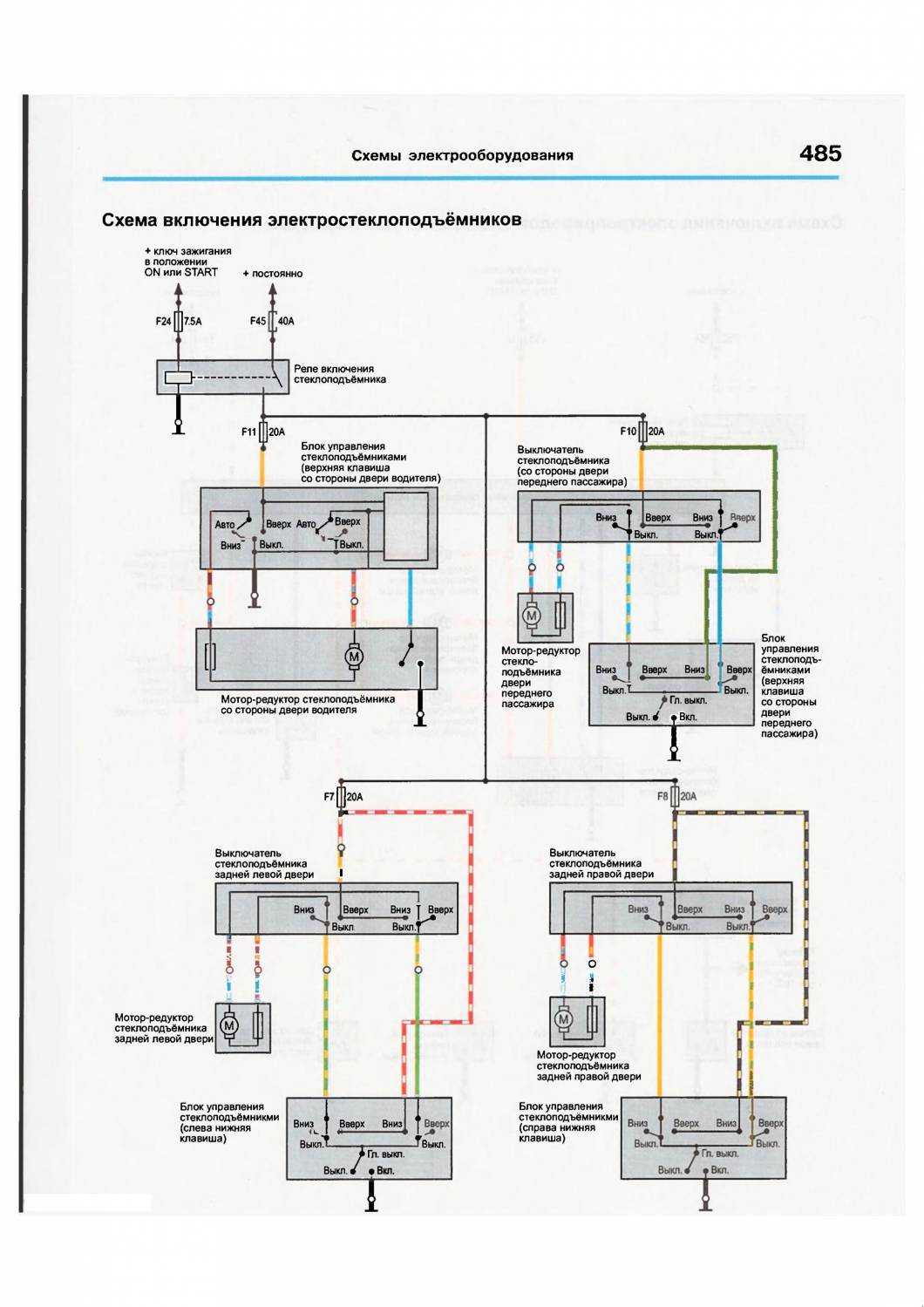

Эл.схема включения стеклоподъемников

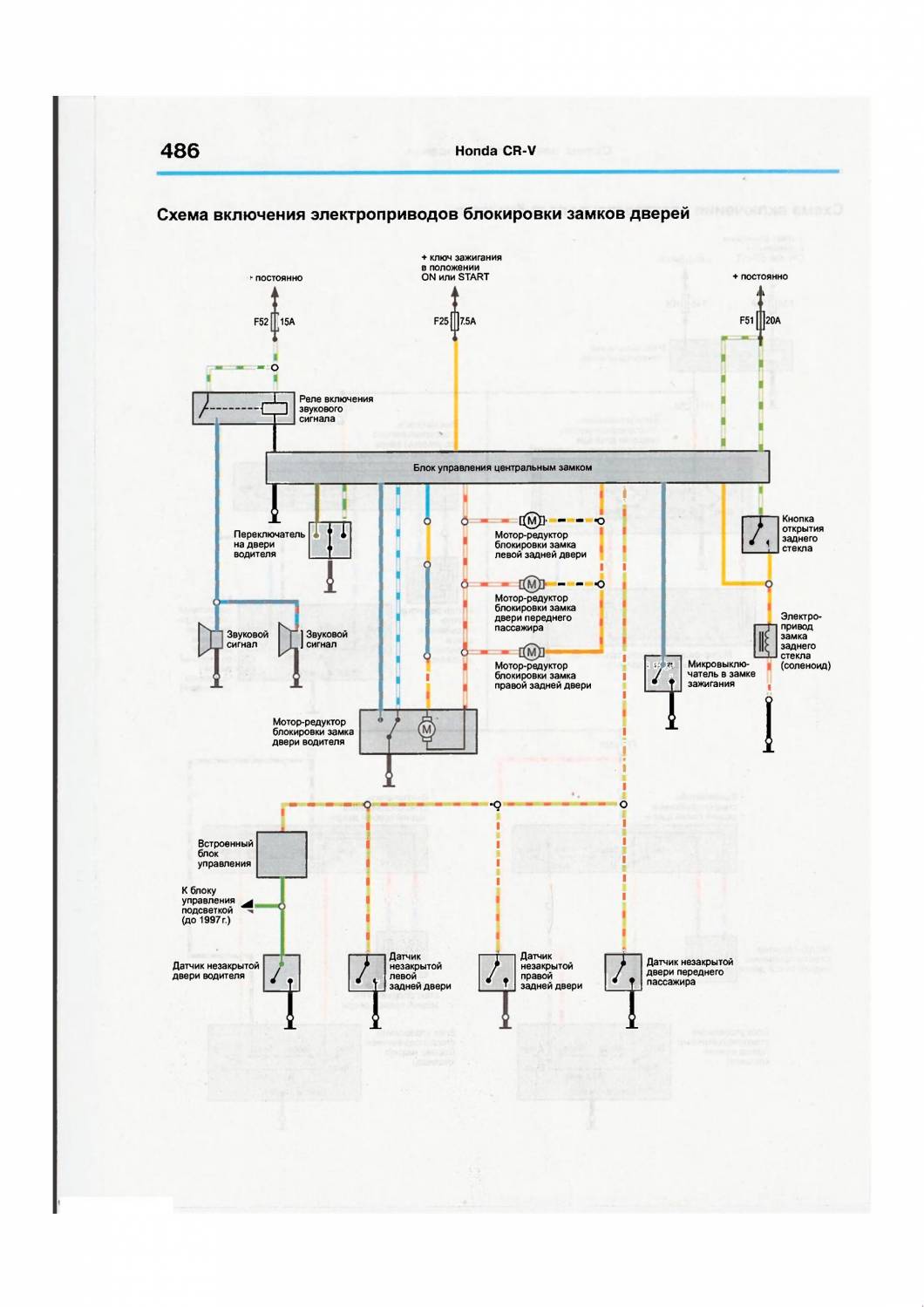

Схема включения электроприводов блокировки замков дверей на Хонда ЦР-В

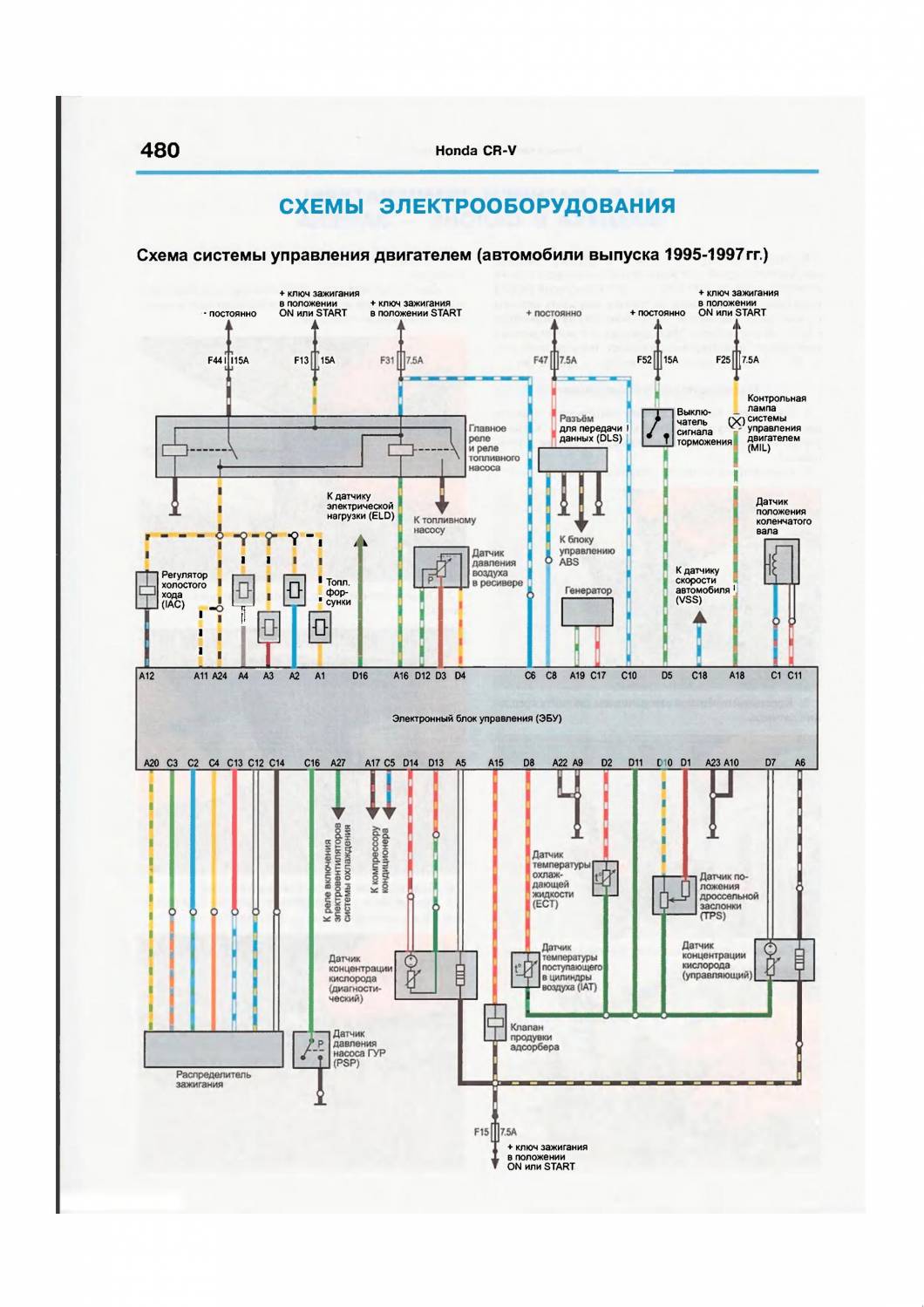

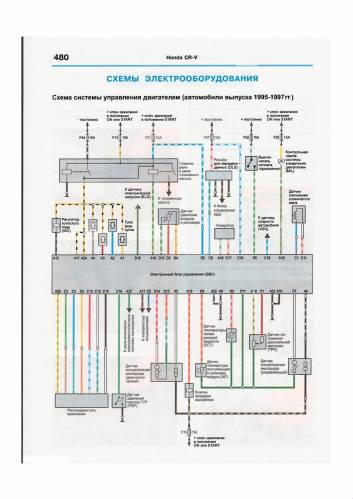

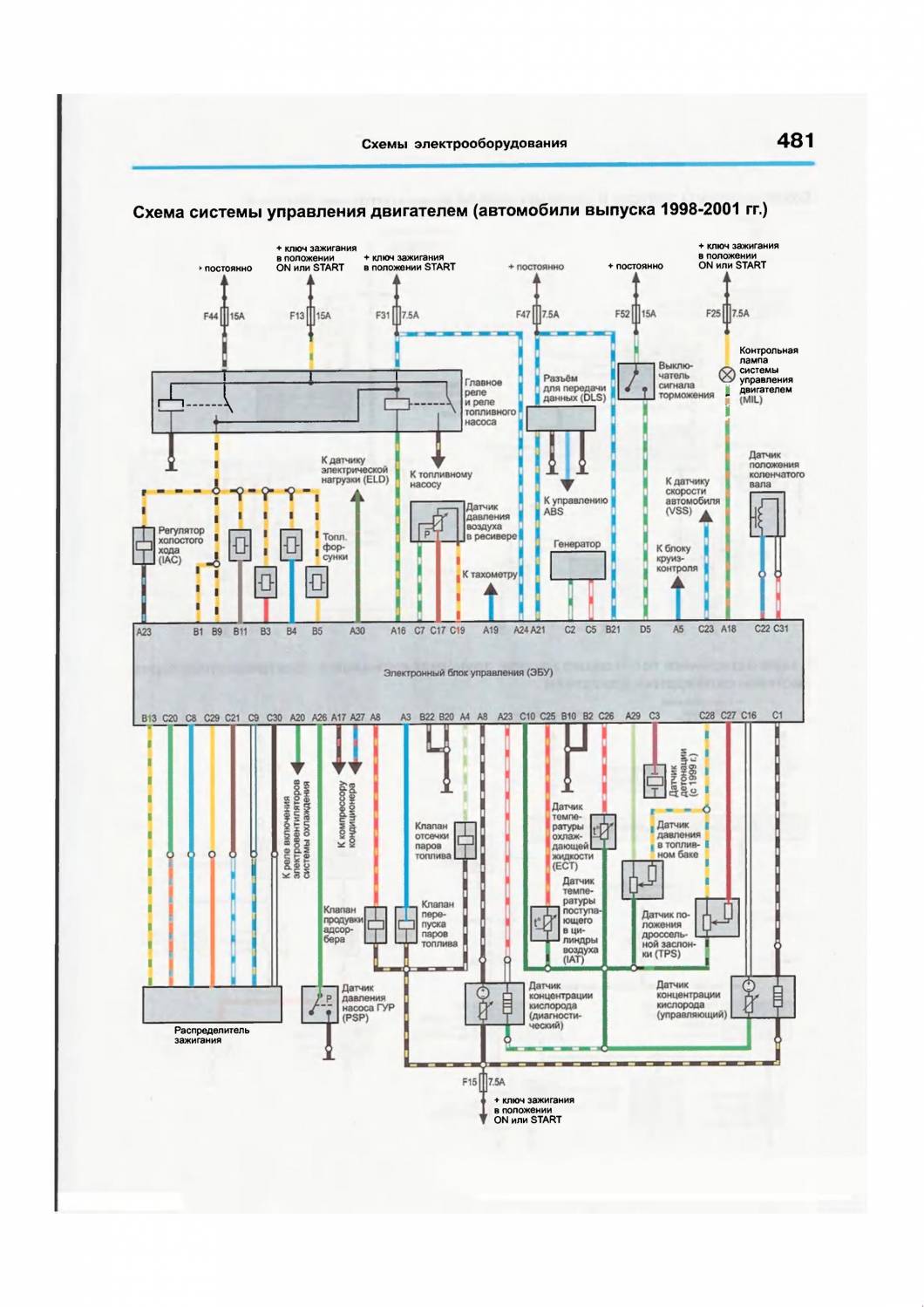

Электросхема системы управления двигателем, авто 1995-1997 г.г. и 1998-2001 г.г.
Частые вопросы: предохранители и реле Хонда ЦР-В
Где находится блок предохранителей на Хонда ЦР-В?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Хонда ЦР-В — в разделе о расположении блоков.
Не работает стеклоподъёмник на Хонда ЦР-В — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за стеклоочистители на Хонда ЦР-В?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Хонда ЦР-В?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Хонда ЦР-В?
Схема и таблица предохранителей Хонда ЦР-В — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
Можно ли ставить предохранитель большего номинала на Хонда ЦР-В?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Хонда ЦР-В и может привести к оплавлению жгута. Ставьте только значение из таблицы.
Что означает номинал и цвет предохранителя на Хонда ЦР-В?
В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
Как проверить реле на Хонда ЦР-В?
Номер позиции реле — в таблице. Перед заменой снимите клемму аккукумулятора; обмотку проверьте мультиметром на целостность.
