RU Большинство схем электрооборудования на KIA CEED с 2007 г.в. находятся ниже, всем автовладельцам, они пригодятся в починке авто. В комплект входят колеса с легкосплавными дисками размером 17-дюймов и алюминиевые накладки на педали. По современным светодиодным технологиям выполнены дневные ходовые огни, повторители сигналов поворота и задние фонари. KIA CEED cпециальной серии, оснащены большим дополнительным набором систем безопасности, ранее доступных только в самых дорогих комплектациях: системой курсовой устойчивости, усилителем экстренного торможения, интегрированной системой активного управления, системой помощи при старте на подъеме. Удобство в управлении в любых погодных условиях, а также парковки улучшено за счет установки задних датчиков парковки и камеры заднего вида, датчиков света и дождя, наличия подогрева лобового стекла в зоне покоя стеклоочистителей. В салоне установлено центральное зеркало с автозатемнением, автомобиль оснащен мультимедийной системой с цветным LCD-дисплеем 4,3”, радиоприемником с функцией RDS, CD-проигрывателем с поддержкой формата MP3, входами AUX и USB/iPod и 8 высококачественными динамиками.

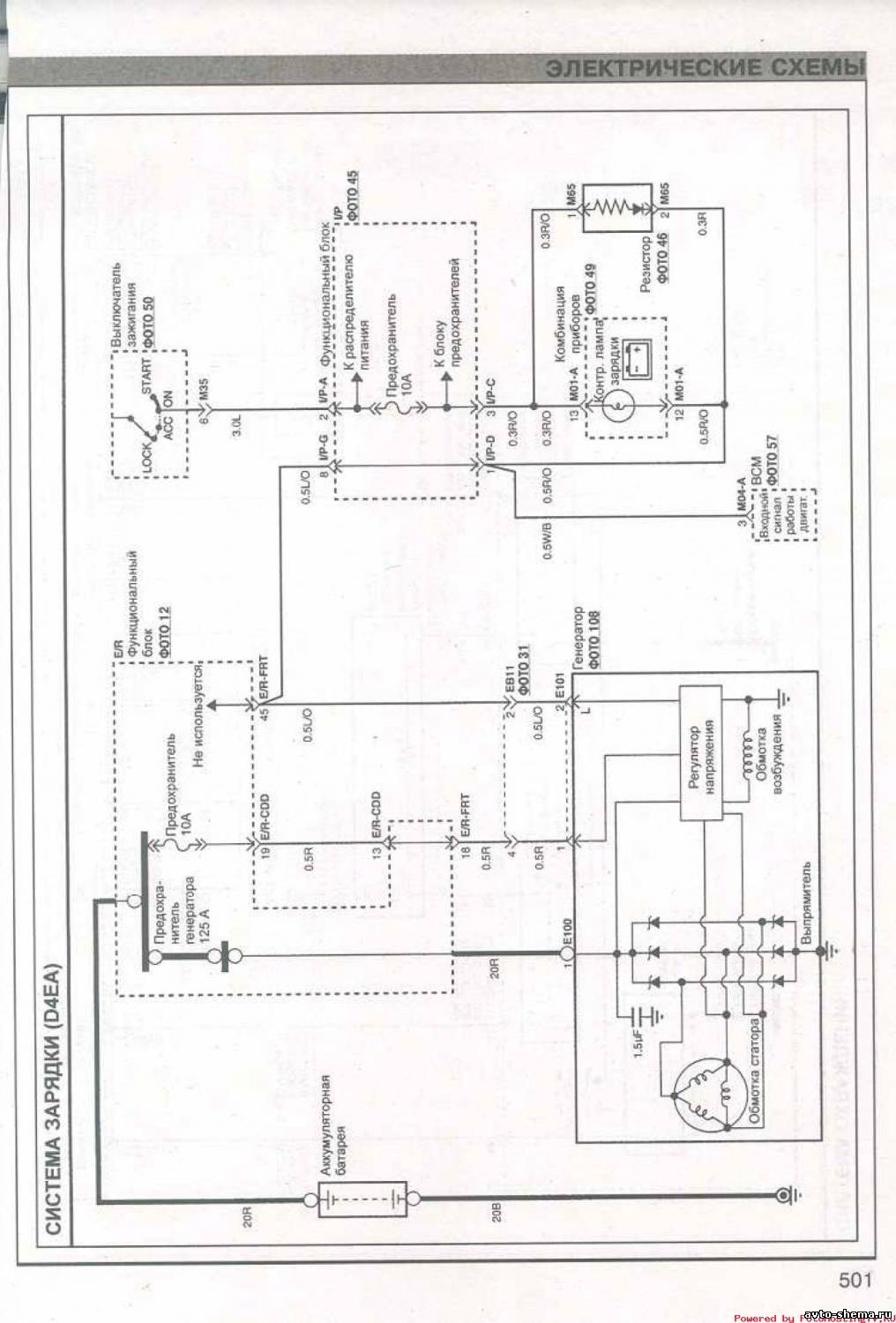

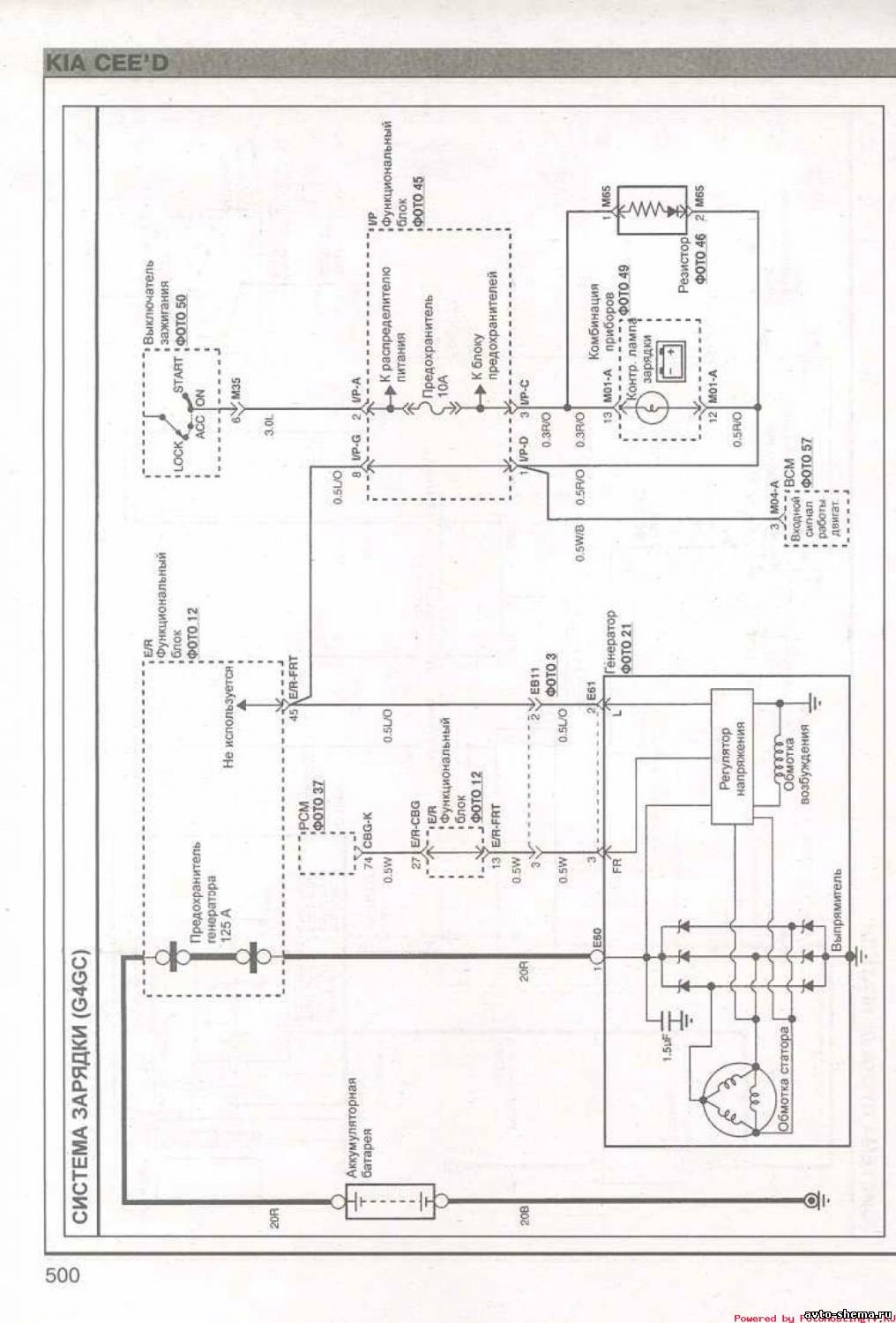

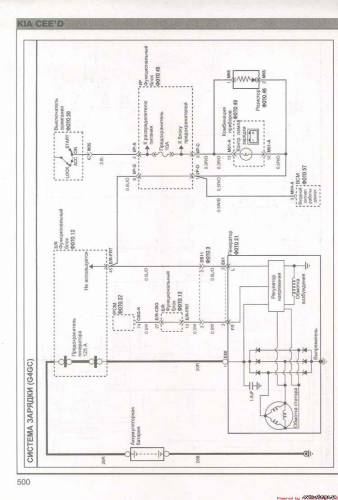

Схема зарядки

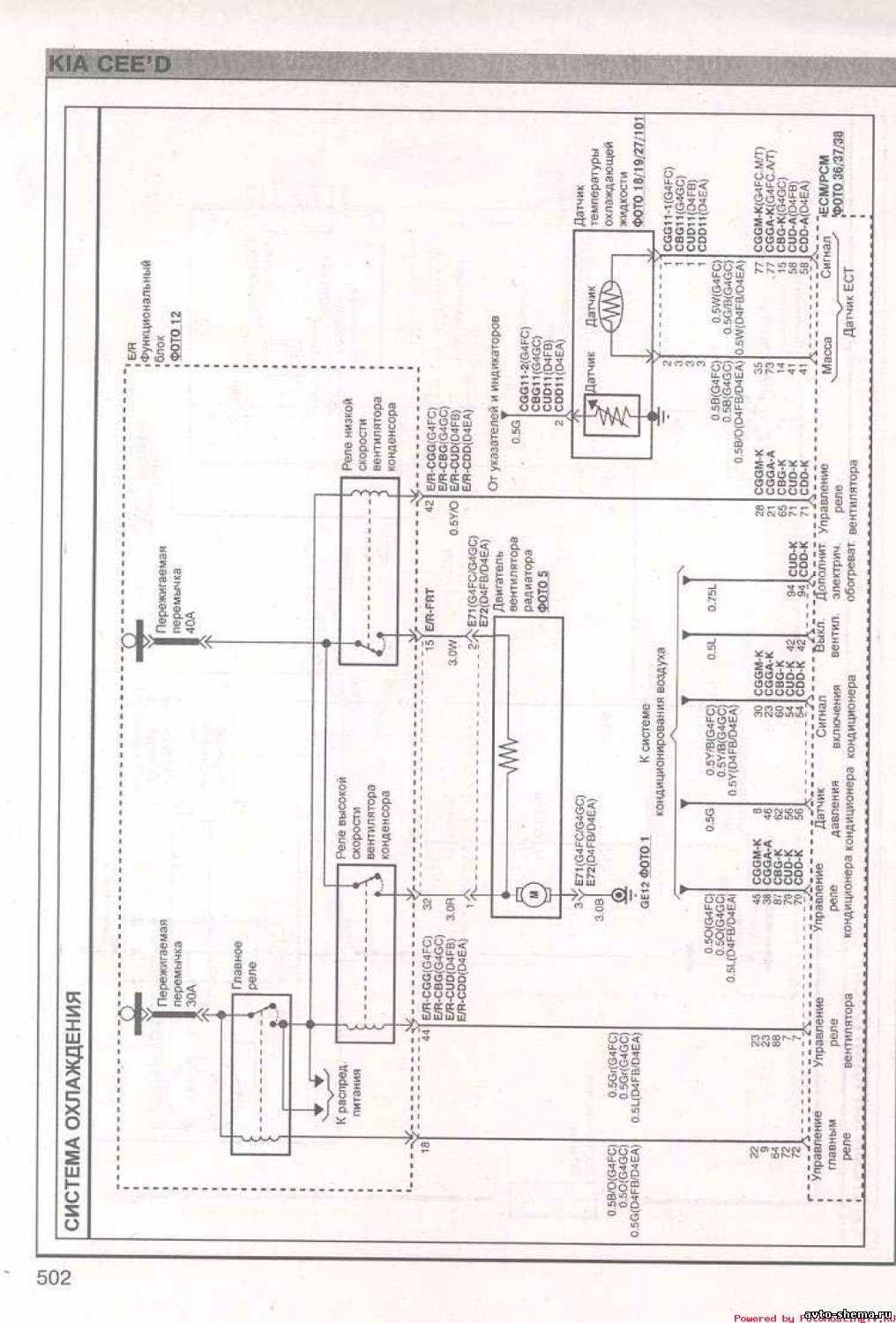

Электросхема системы охлаждения

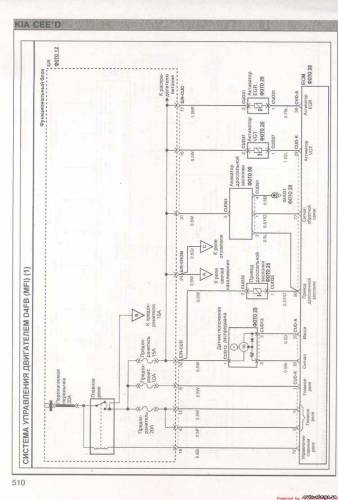

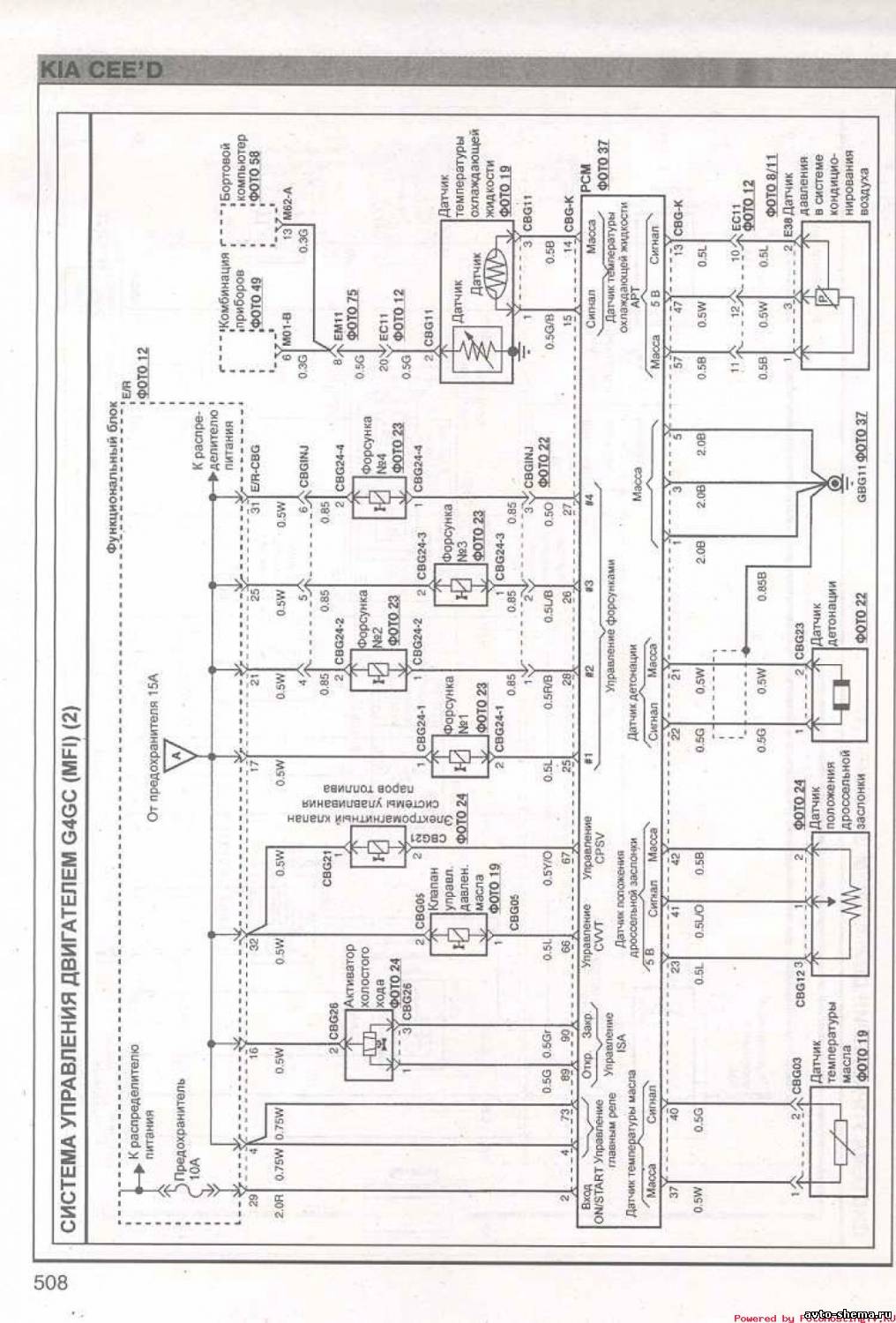

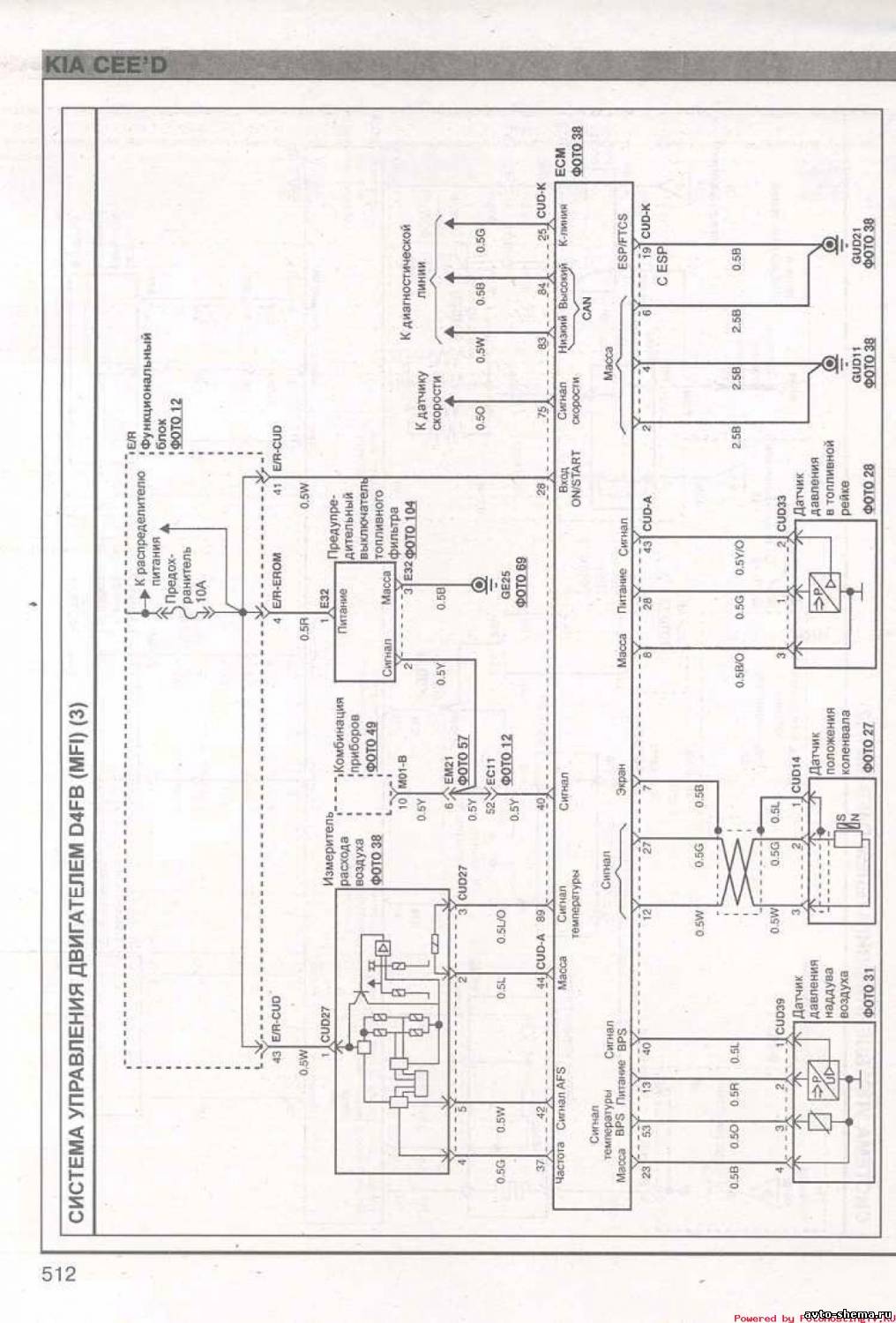

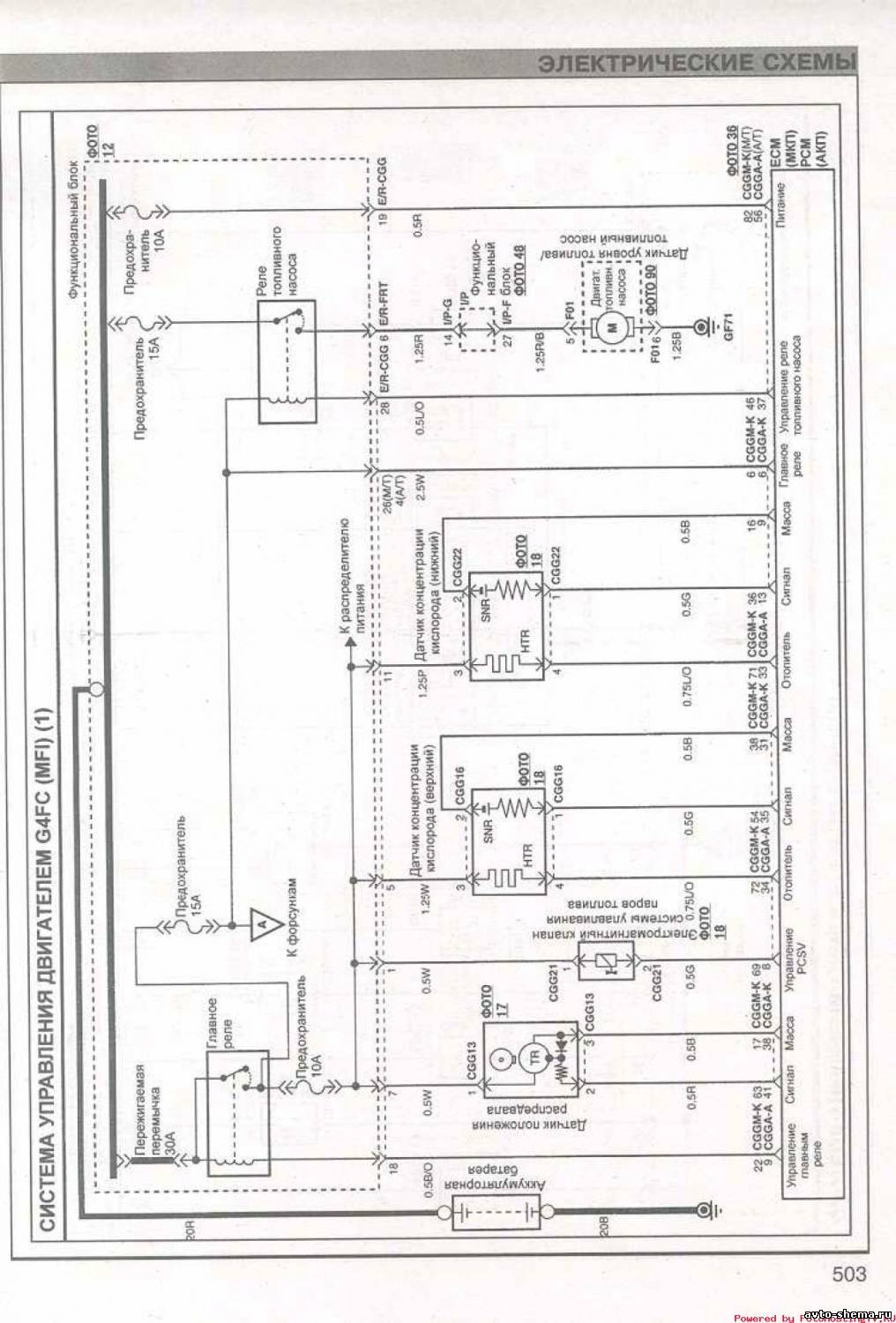

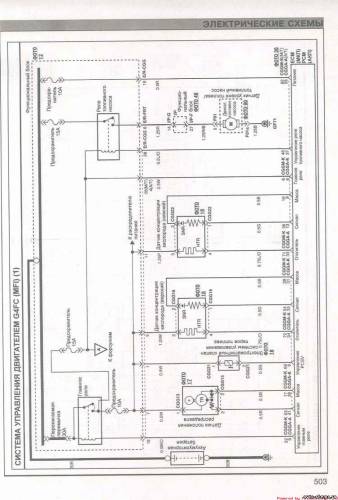

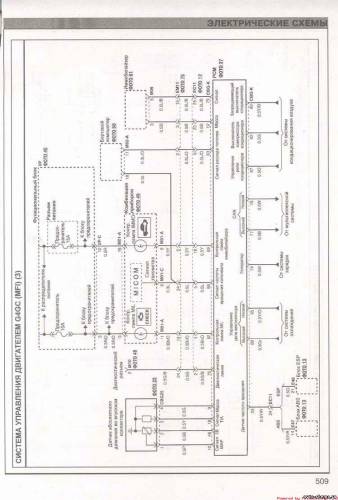

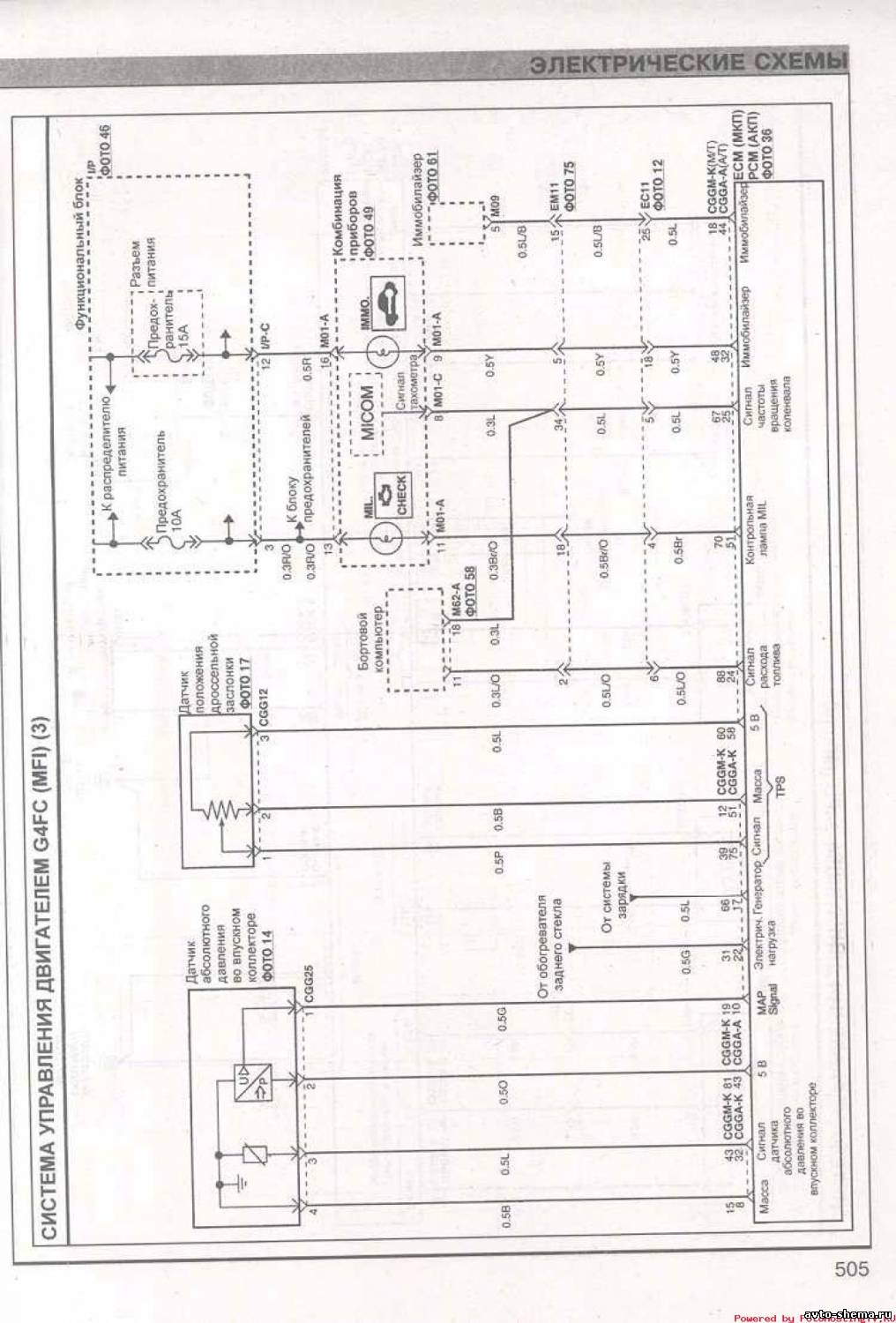

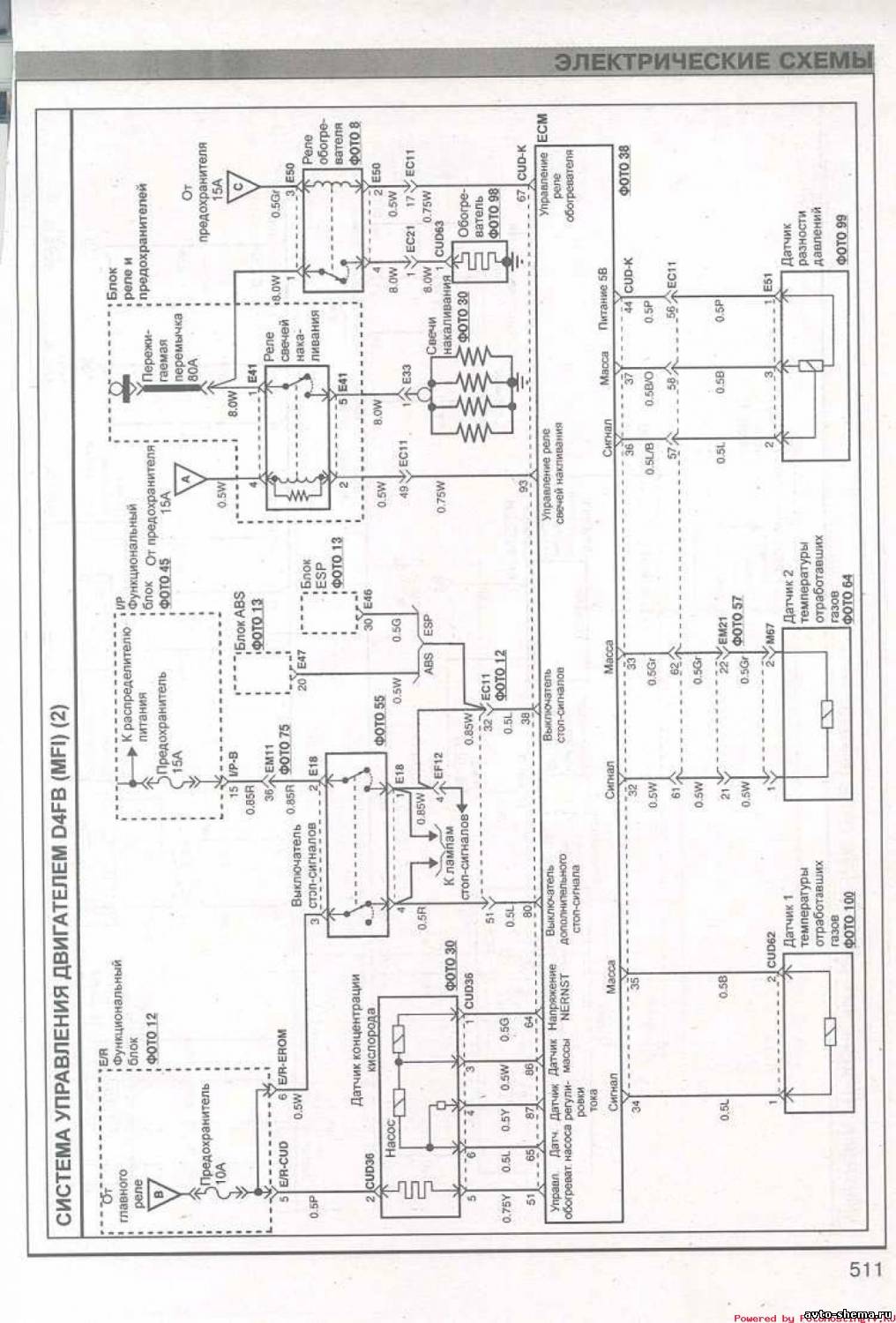

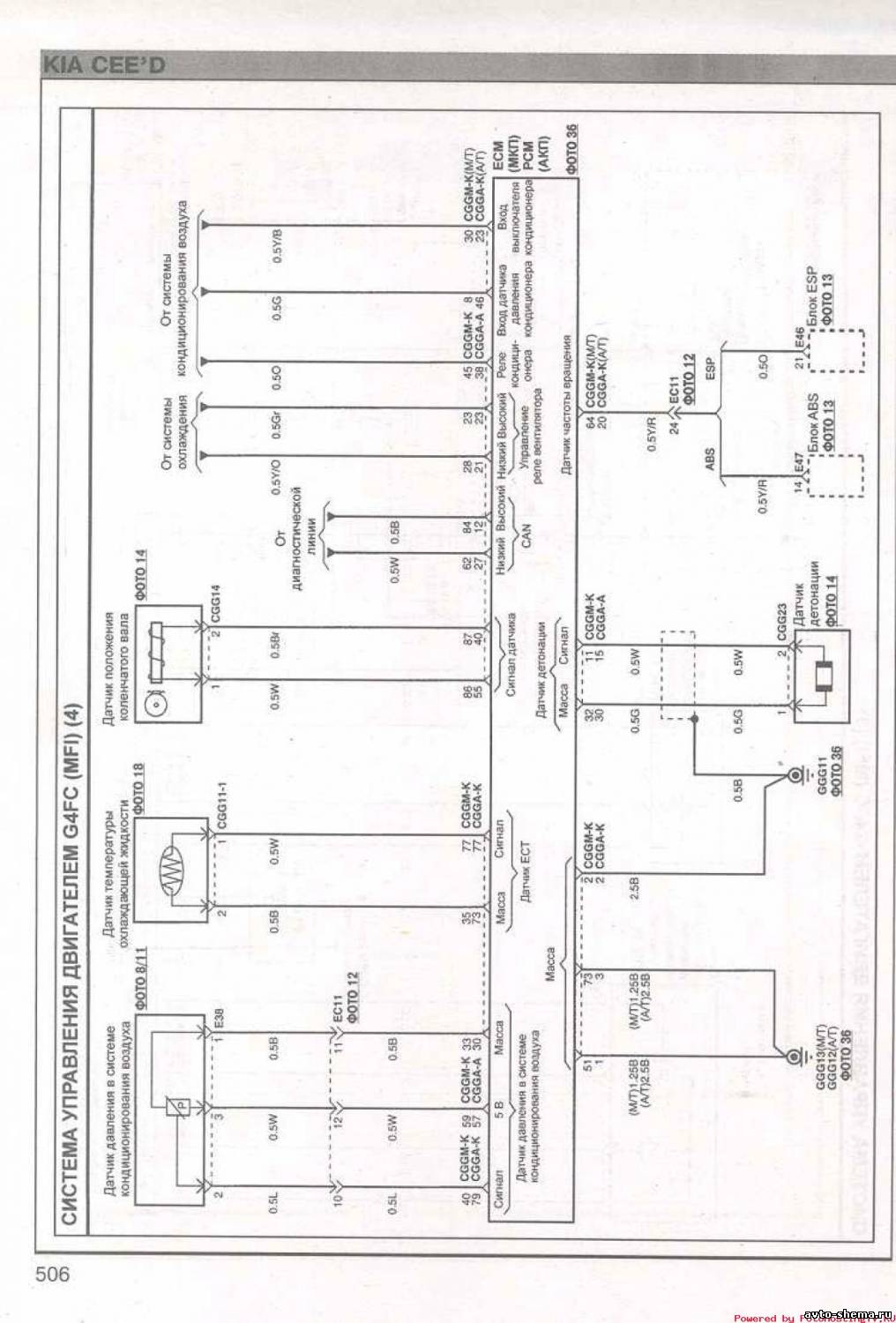

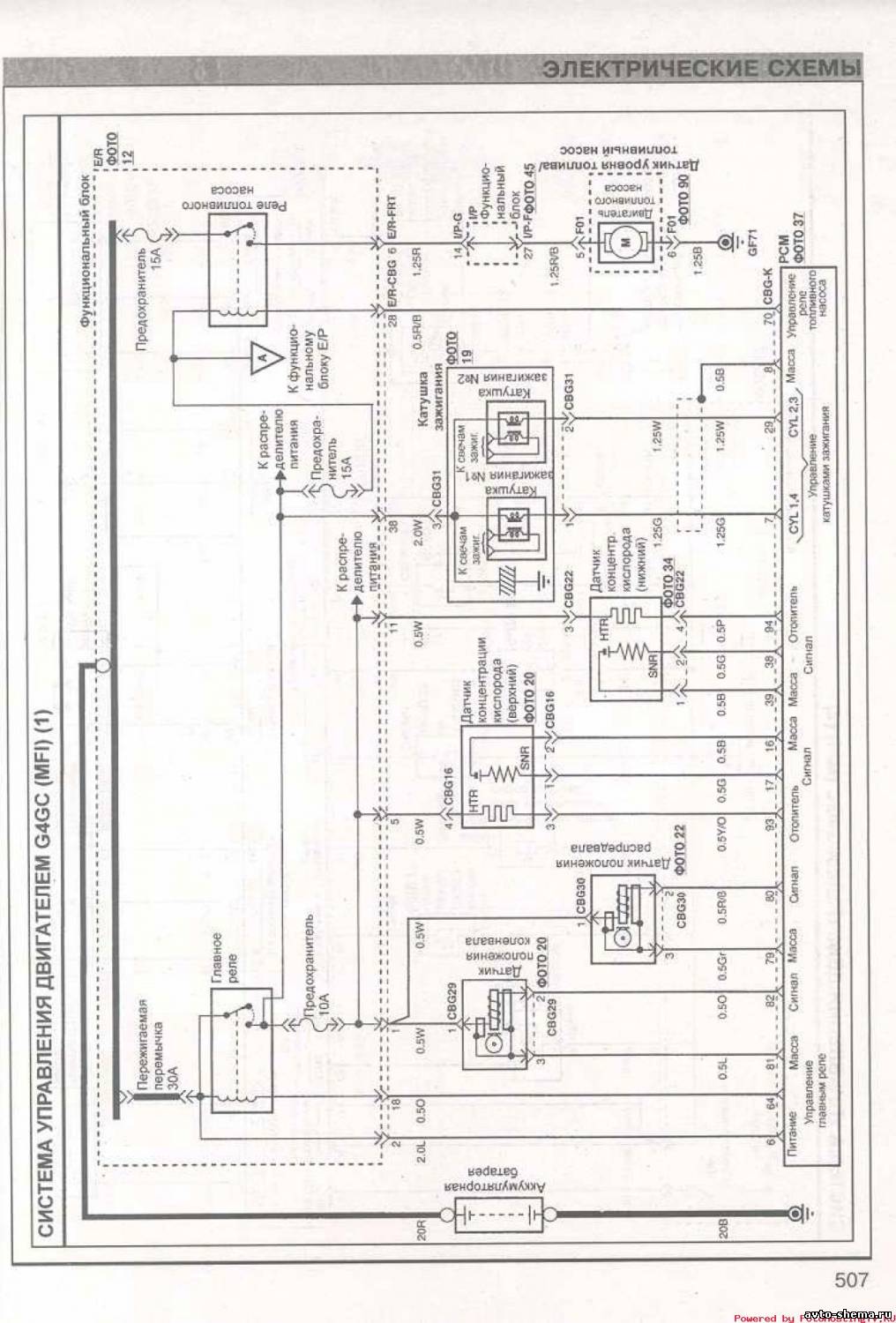

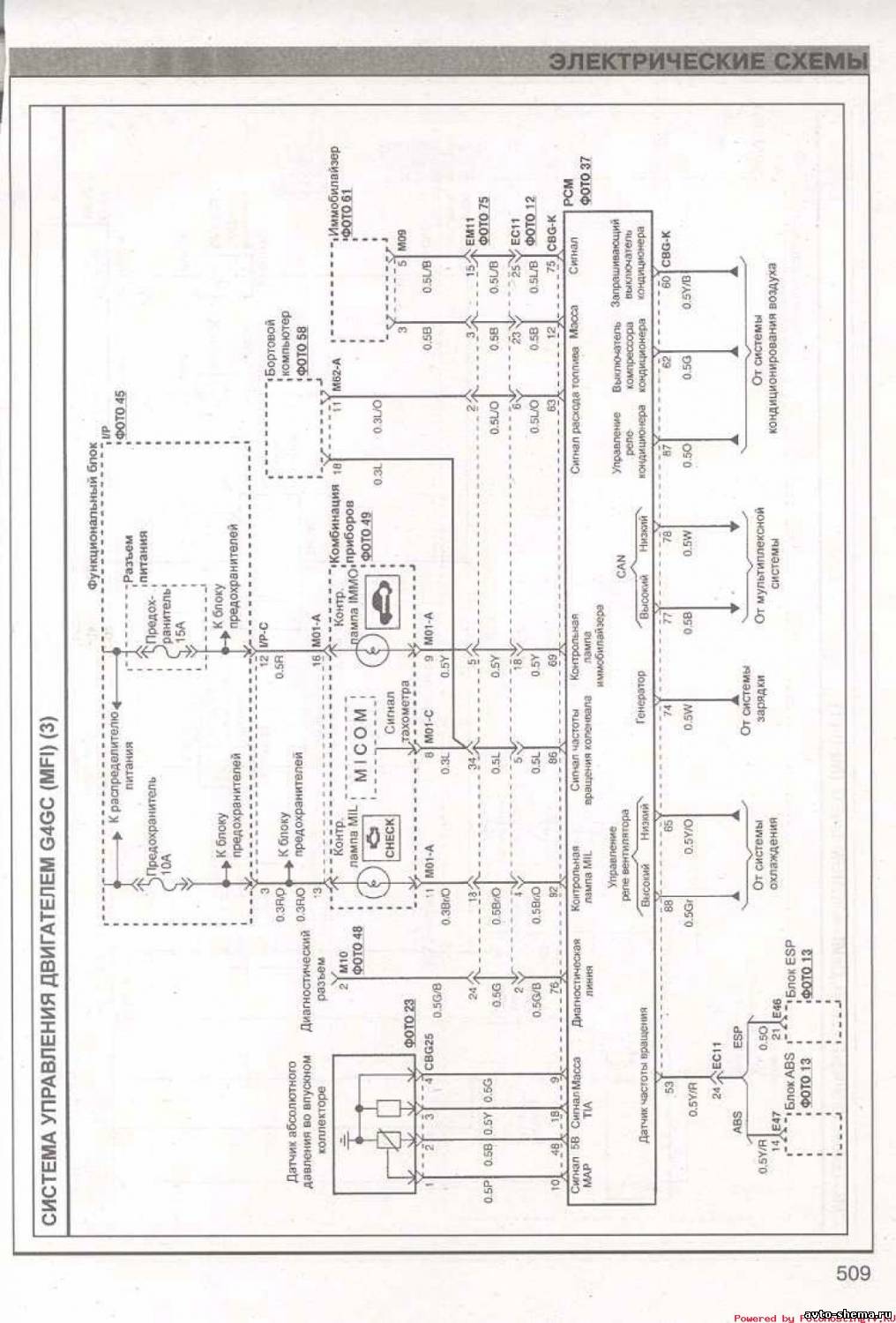

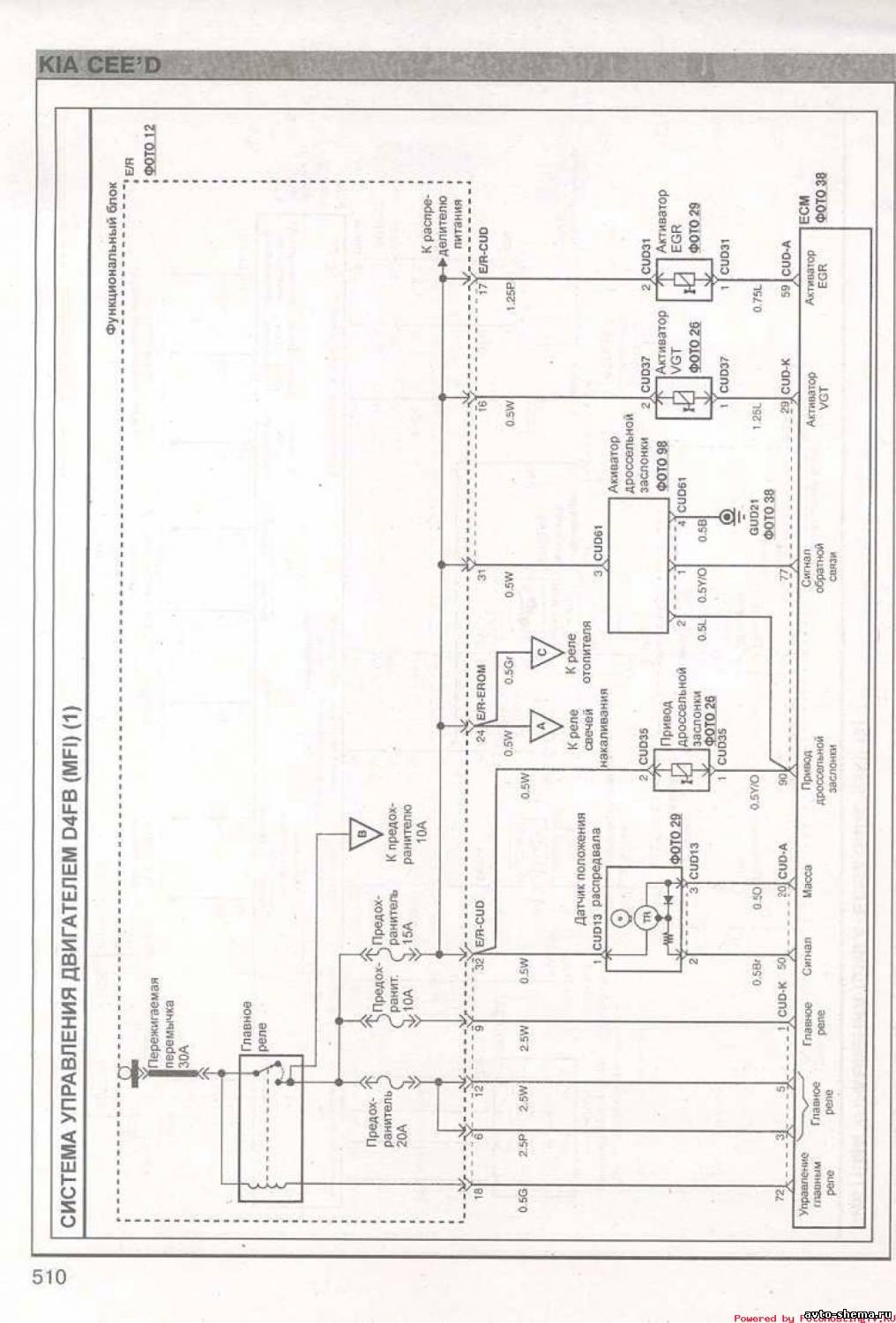

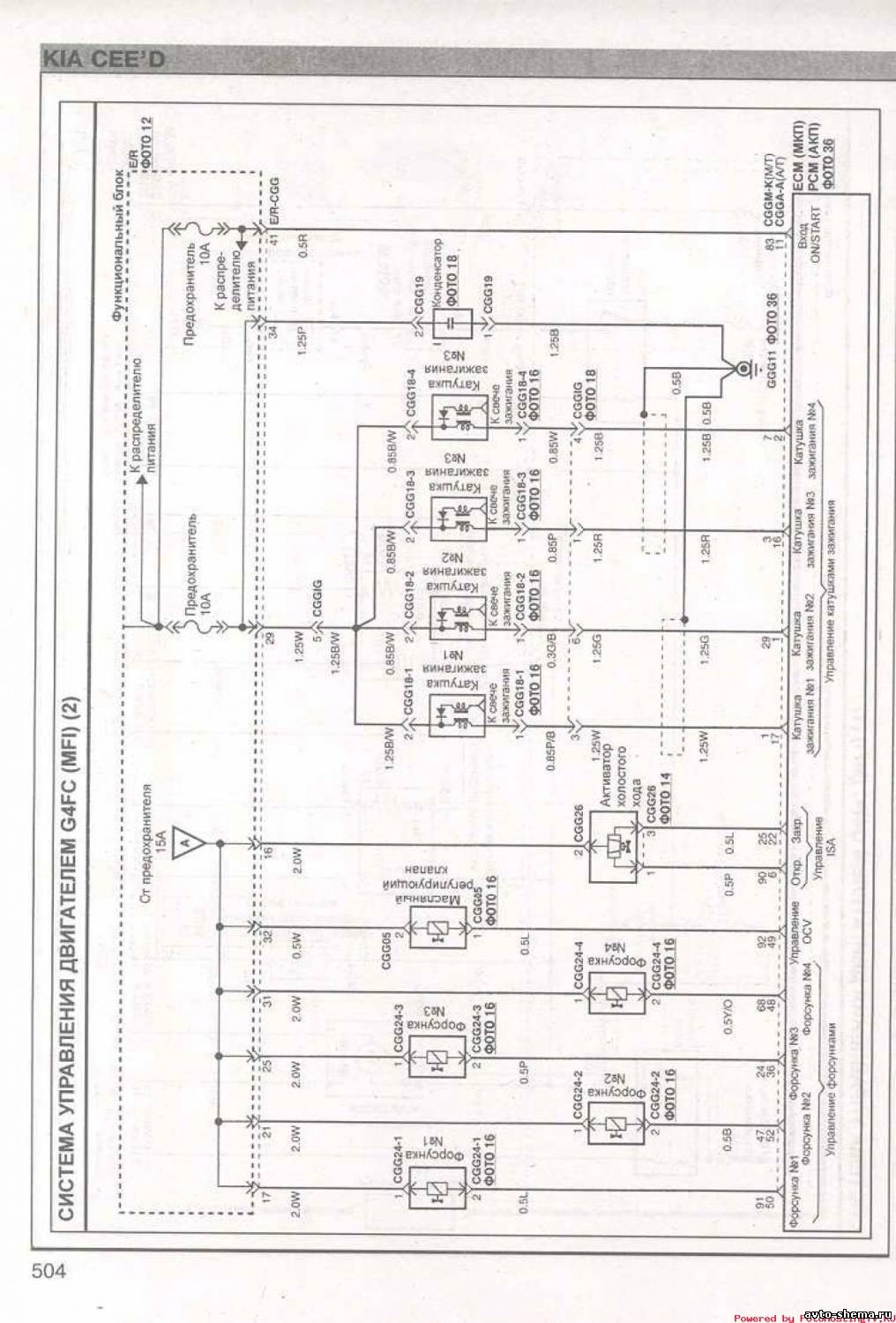

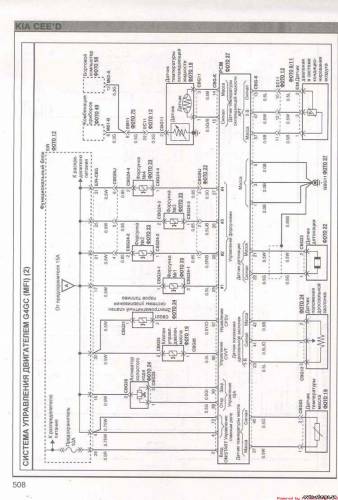

Эл.схема системы управления двигателем

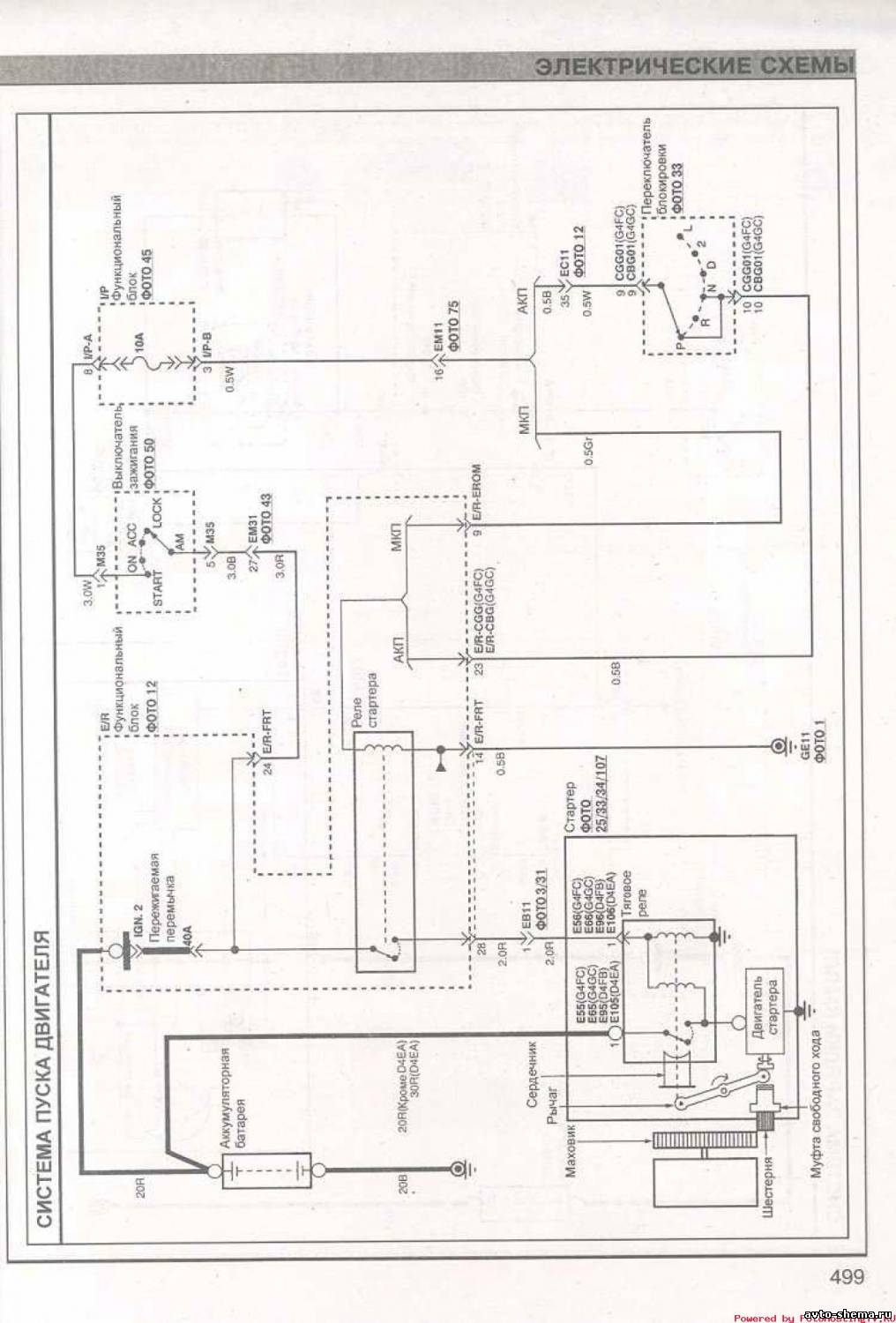

Схема пуска двигателя

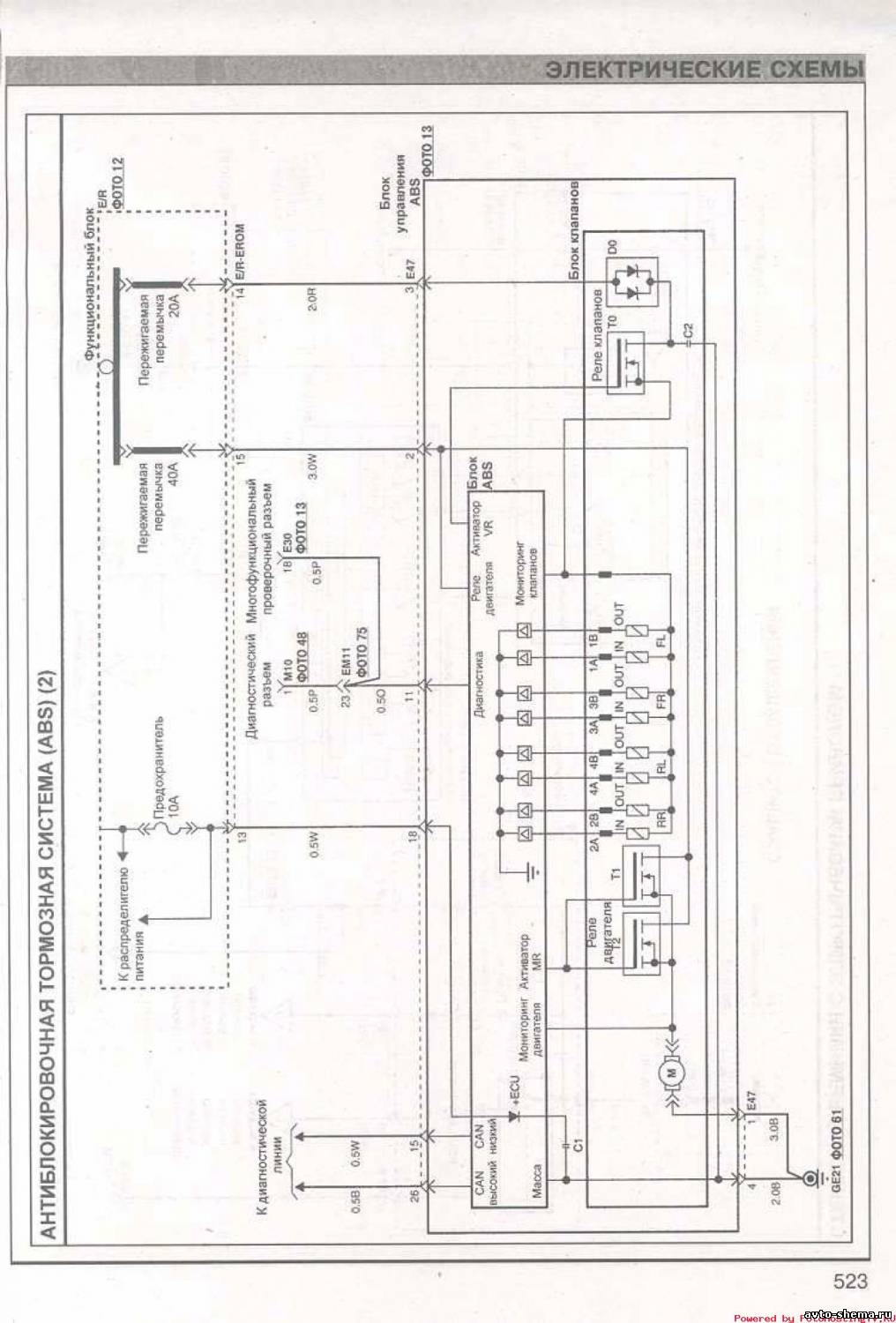

Электросхема ABS

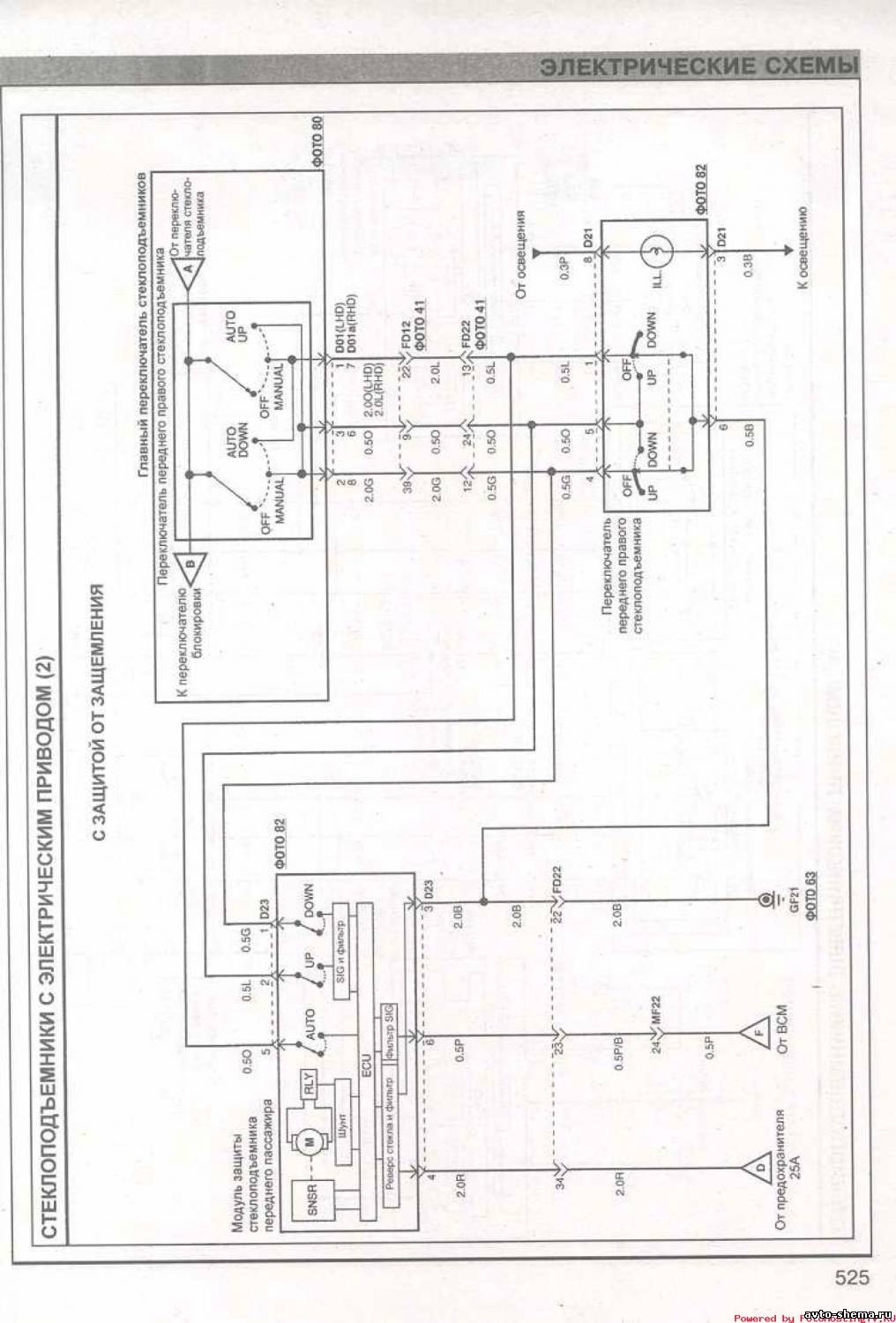

Эл.схема стеклоподьемников с электроприводом

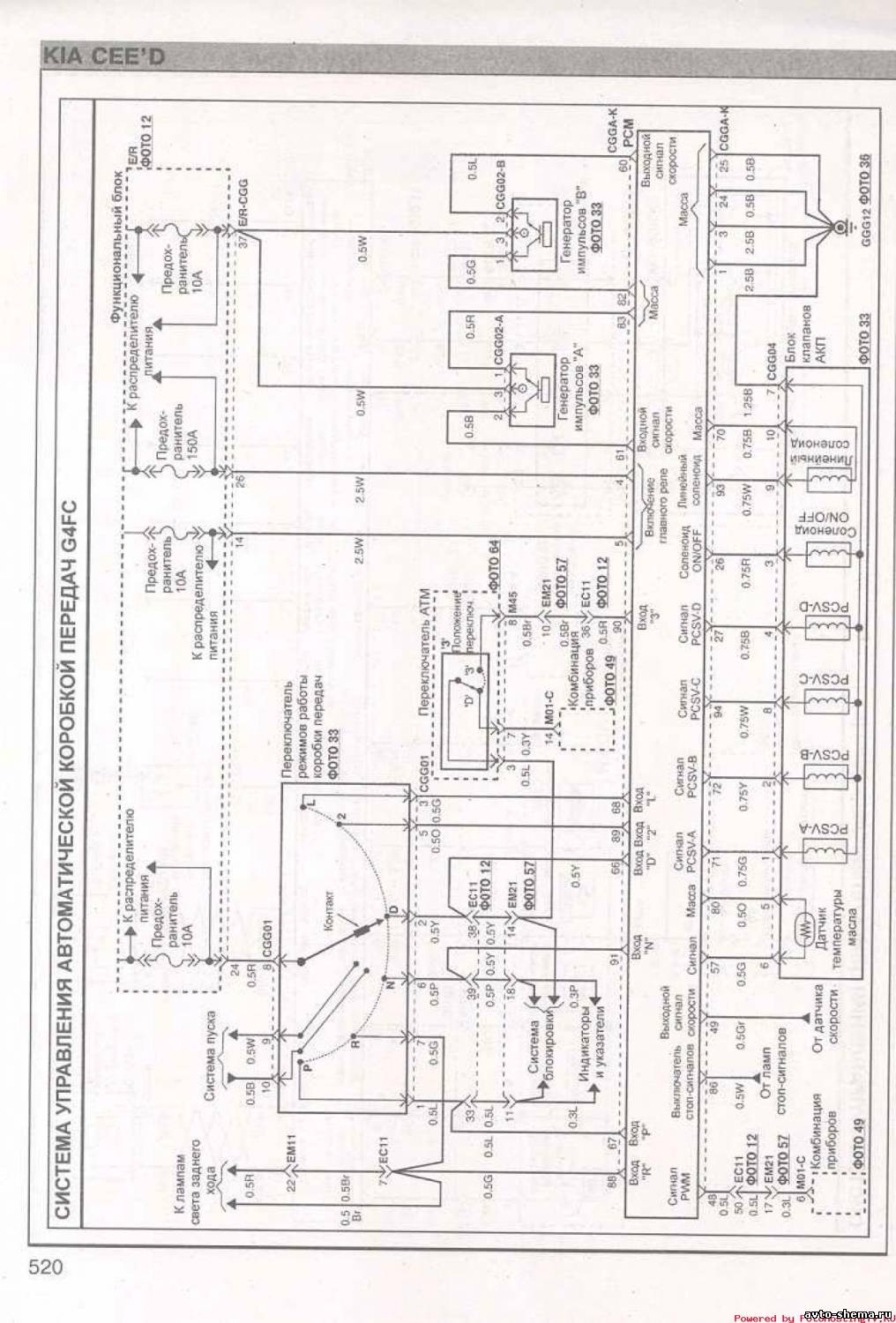

Схема управления АКП

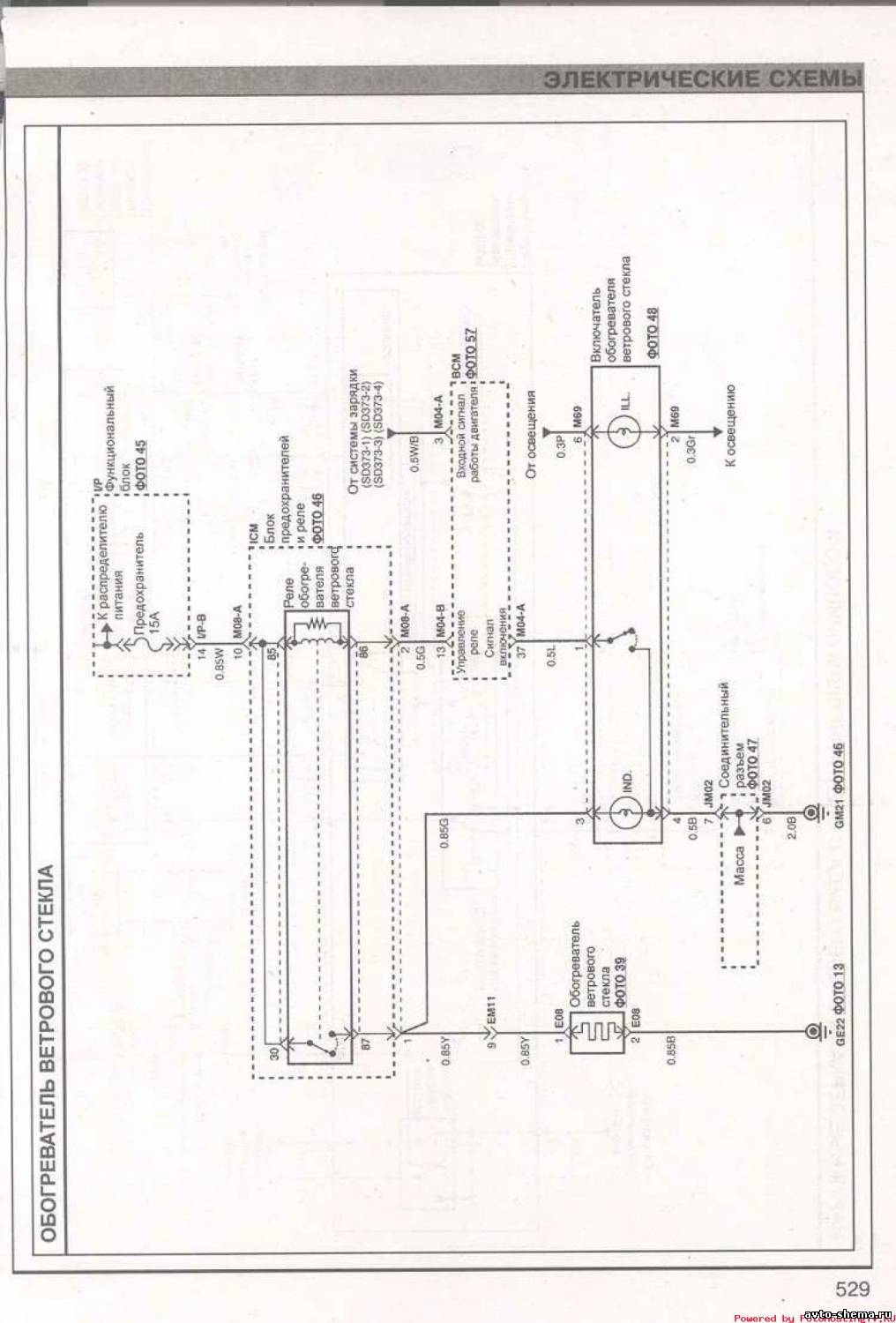

Электросхема обогревателя ветрового стекла

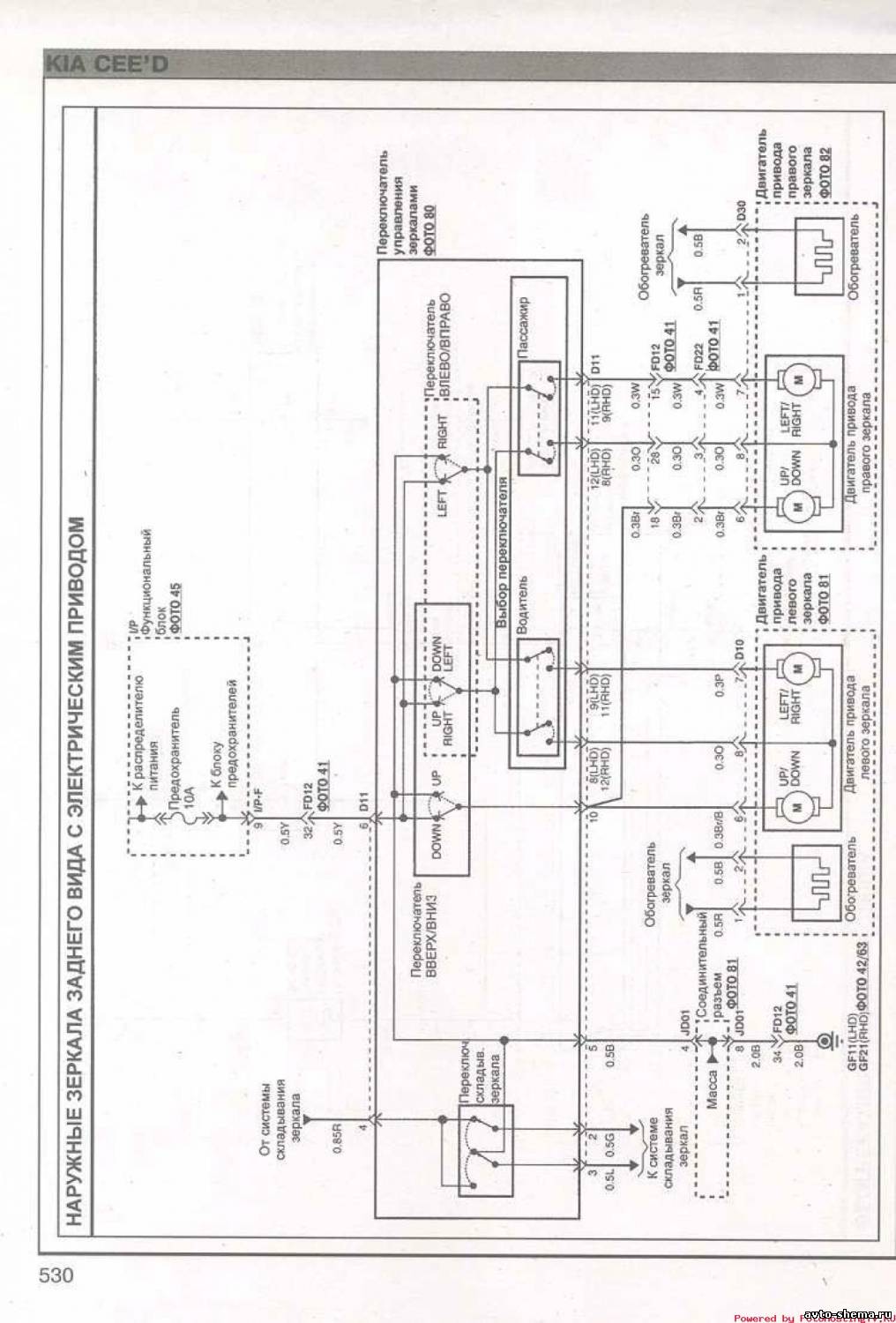

Схема наружных зеркал заднего вида с электроприводом

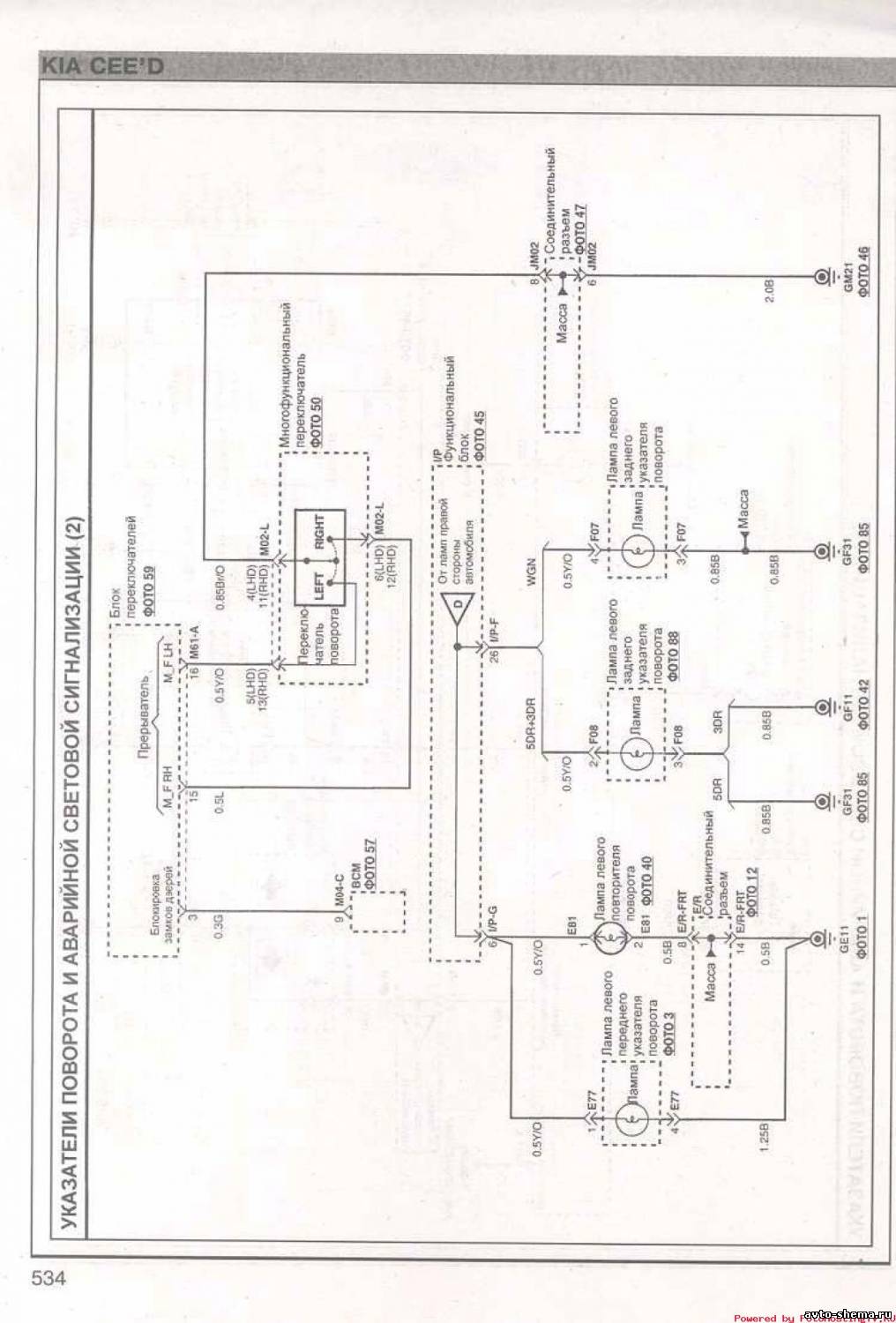

Схема указателей поворота и аварийной световой сигнализации
Частые вопросы: предохранители и реле КИА СИД
Где находится блок предохранителей на КИА СИД?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для КИА СИД — в разделе о расположении блоков.
Какой предохранитель отвечает за магнитолу на КИА СИД?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на КИА СИД?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на КИА СИД?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на КИА СИД?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей КИА СИД?
Схема и таблица предохранителей КИА СИД — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
Можно ли ставить предохранитель большего номинала на КИА СИД?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку КИА СИД и может привести к оплавлению жгута. Ставьте только значение из таблицы.
Что означает номинал и цвет предохранителя на КИА СИД?
В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
