RU Представляем вашему вниманию, уникальные электросхемы на Kia Magentis 2000-2006 г.в. Новый 2,0-литровый мотор Theta выдает 145 л. с. Разгон до 100 км/час занимает 10-11 сек. Максимальный скоростной порог — 208 км/час. Кстати привод ГРМ в новом моторе — цепной, а поршни и кольца изготовлены из нового высокопрочного сплава, что увеличило срок их службы. Силовой агрегат порадует владельцев скромным «аппетитом» — 6,2 л на трассе и 10,5 л на 100 км в городе. На выбор предлагается: механическая 5-ступенчатая коробка передач или 4-ступенчатый «автомат».

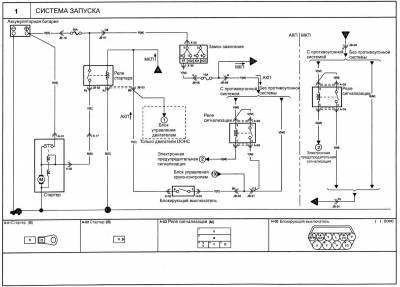

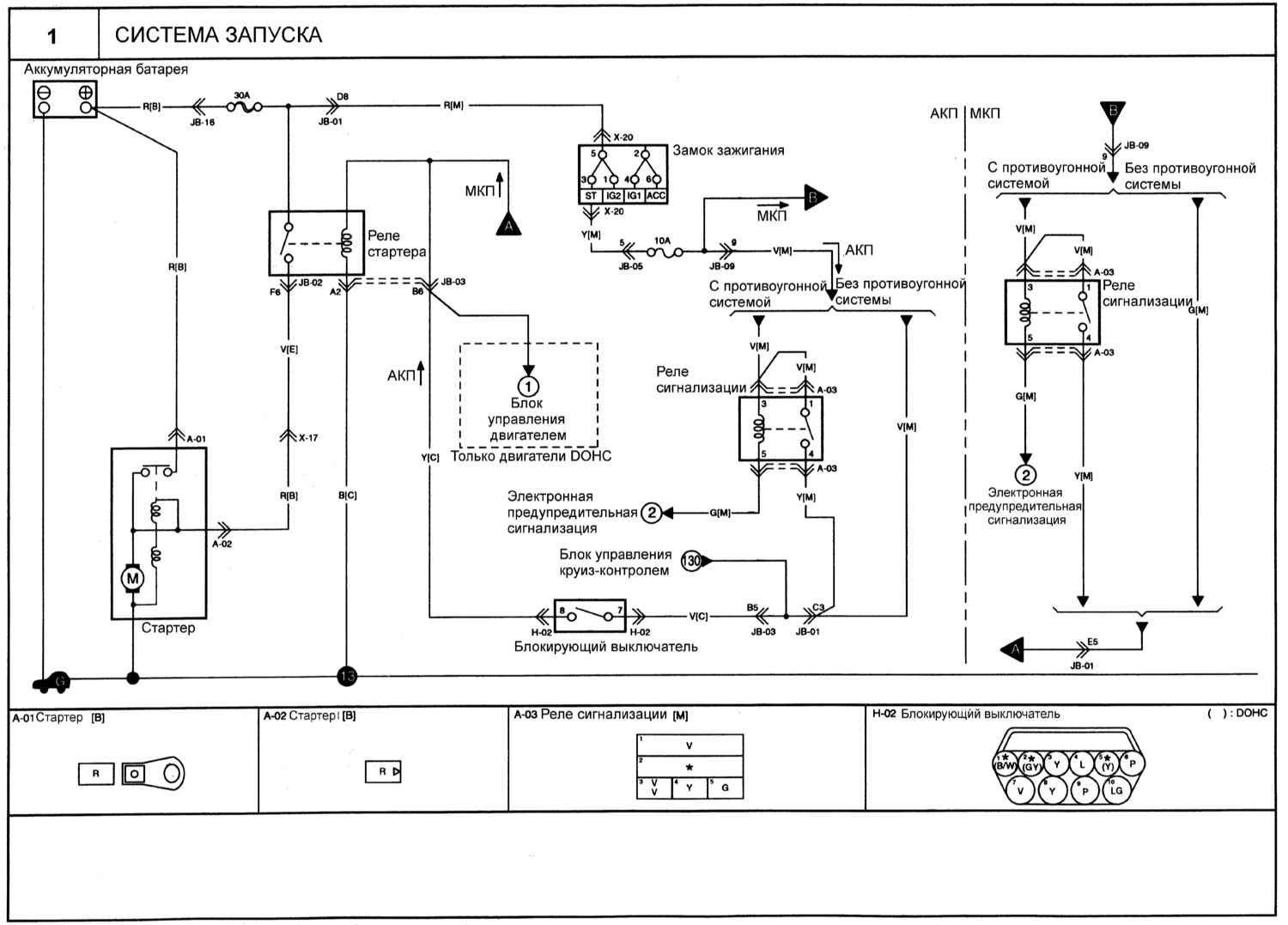

Схема сиcтемы запуска на
Kia Magentis

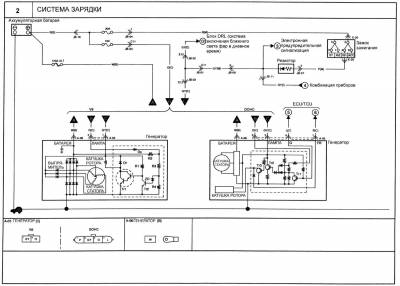

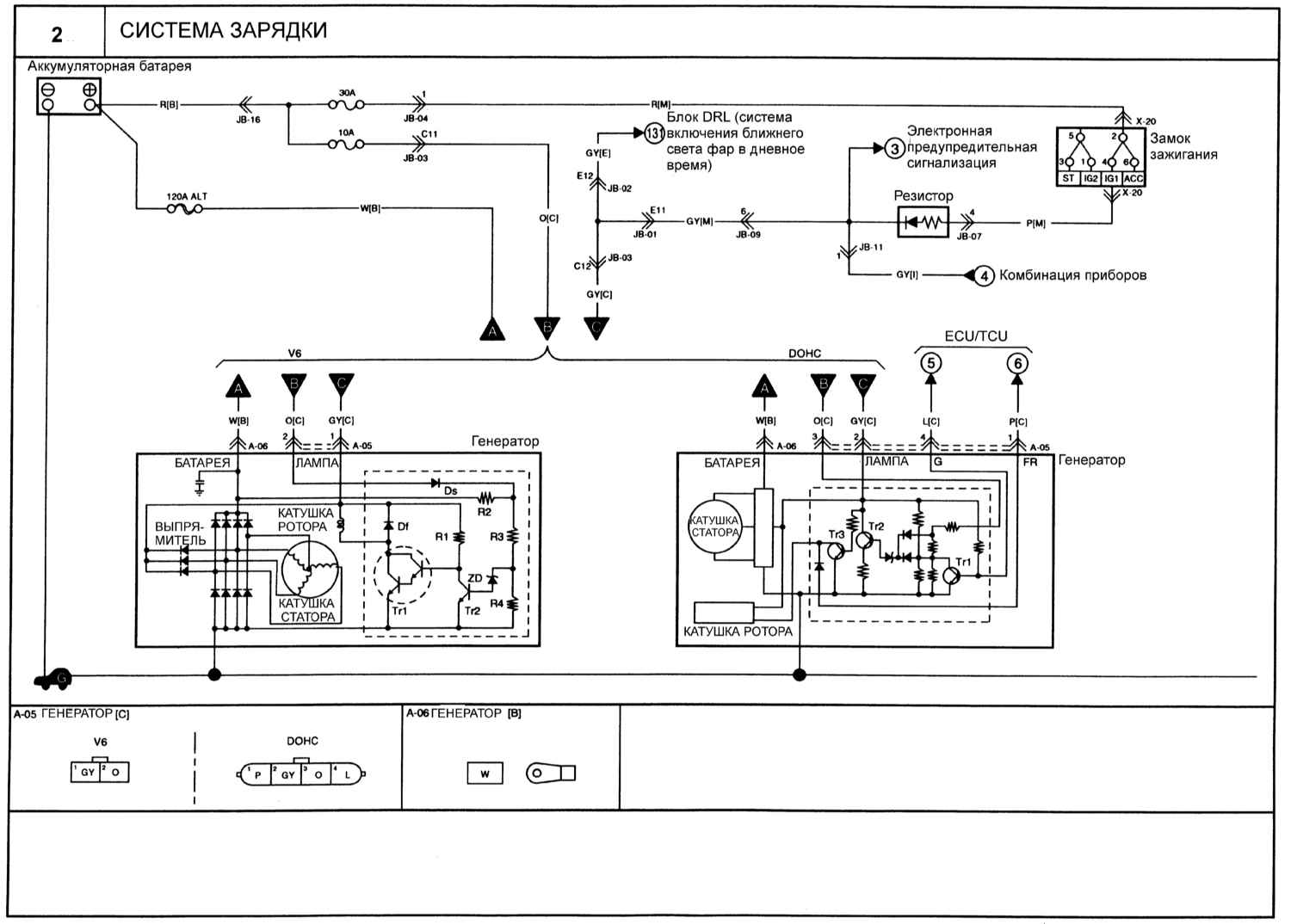

Эл.схема системы зарядки на Киа Маджентис

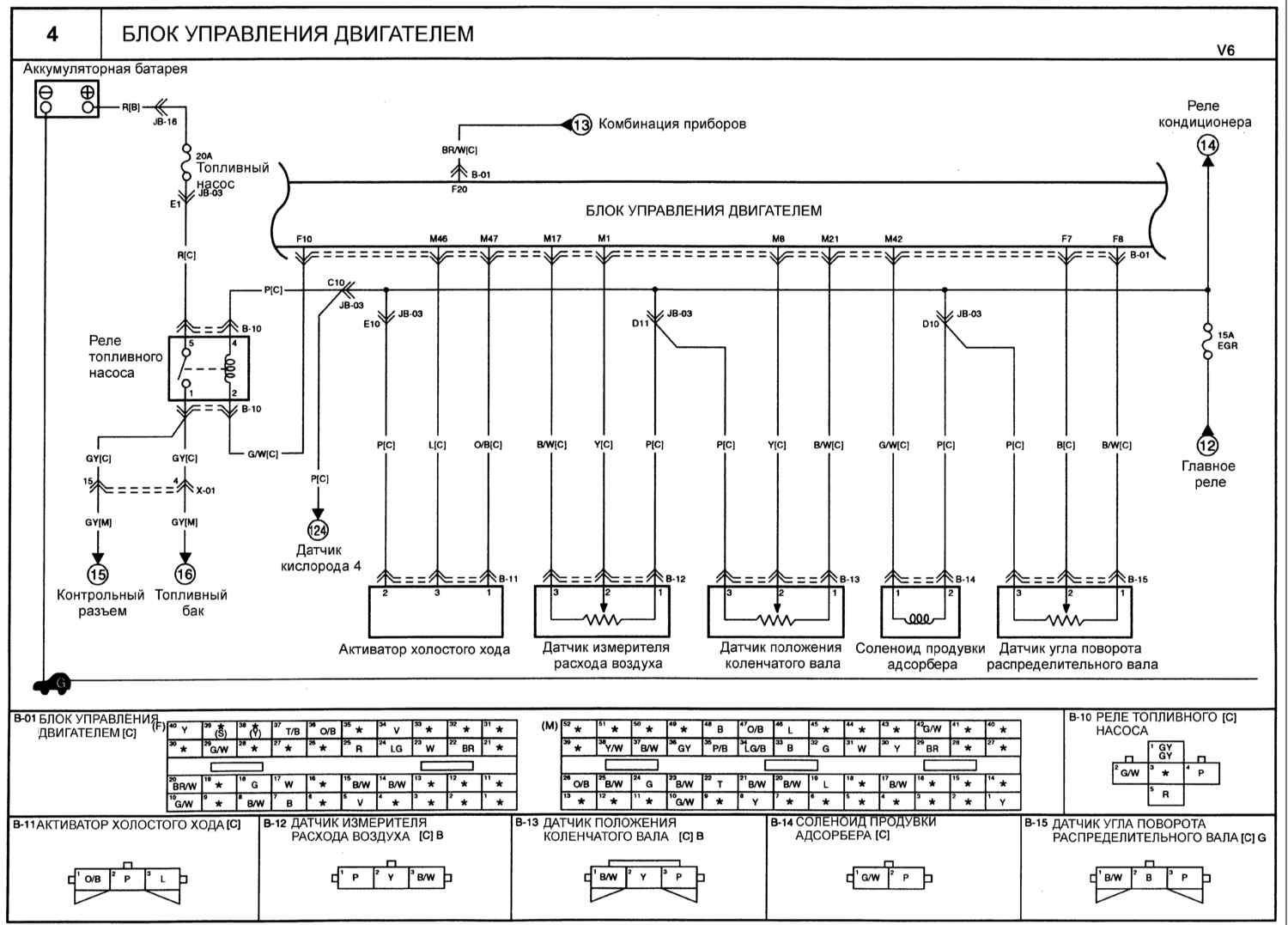

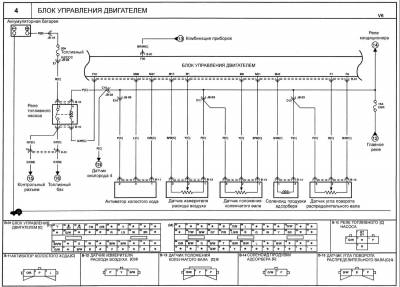

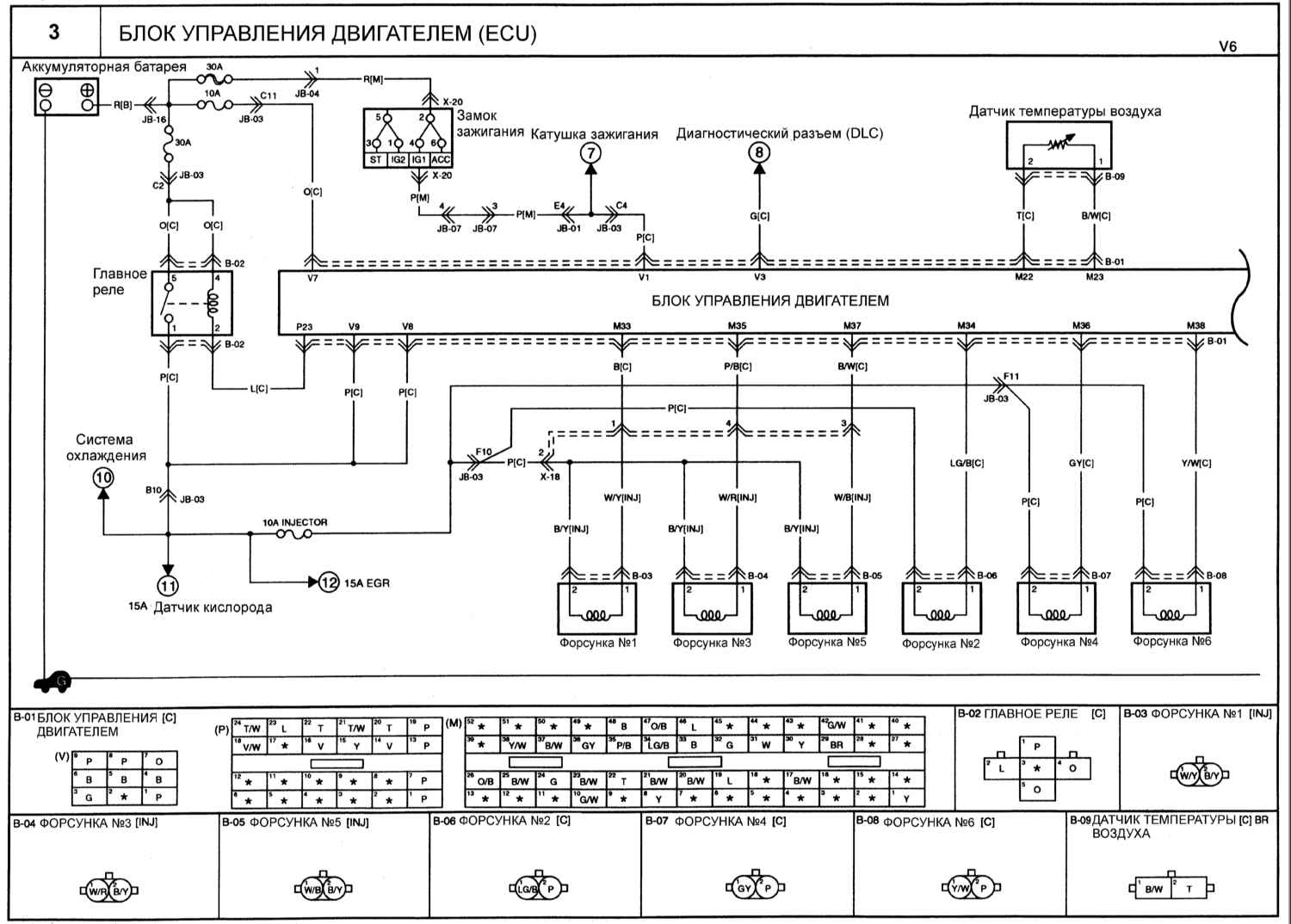

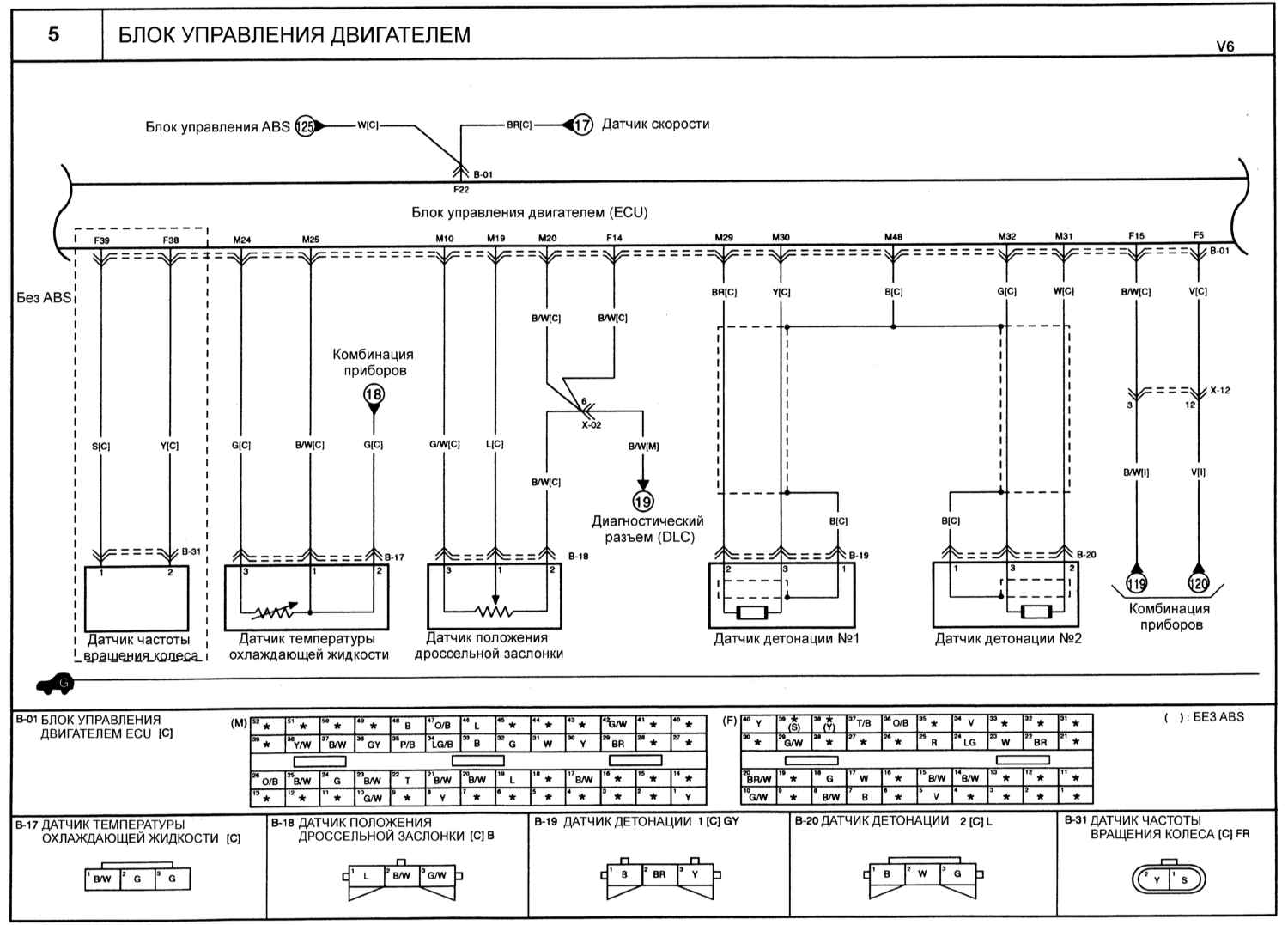

Блок управления двигателем (ECU) — схема

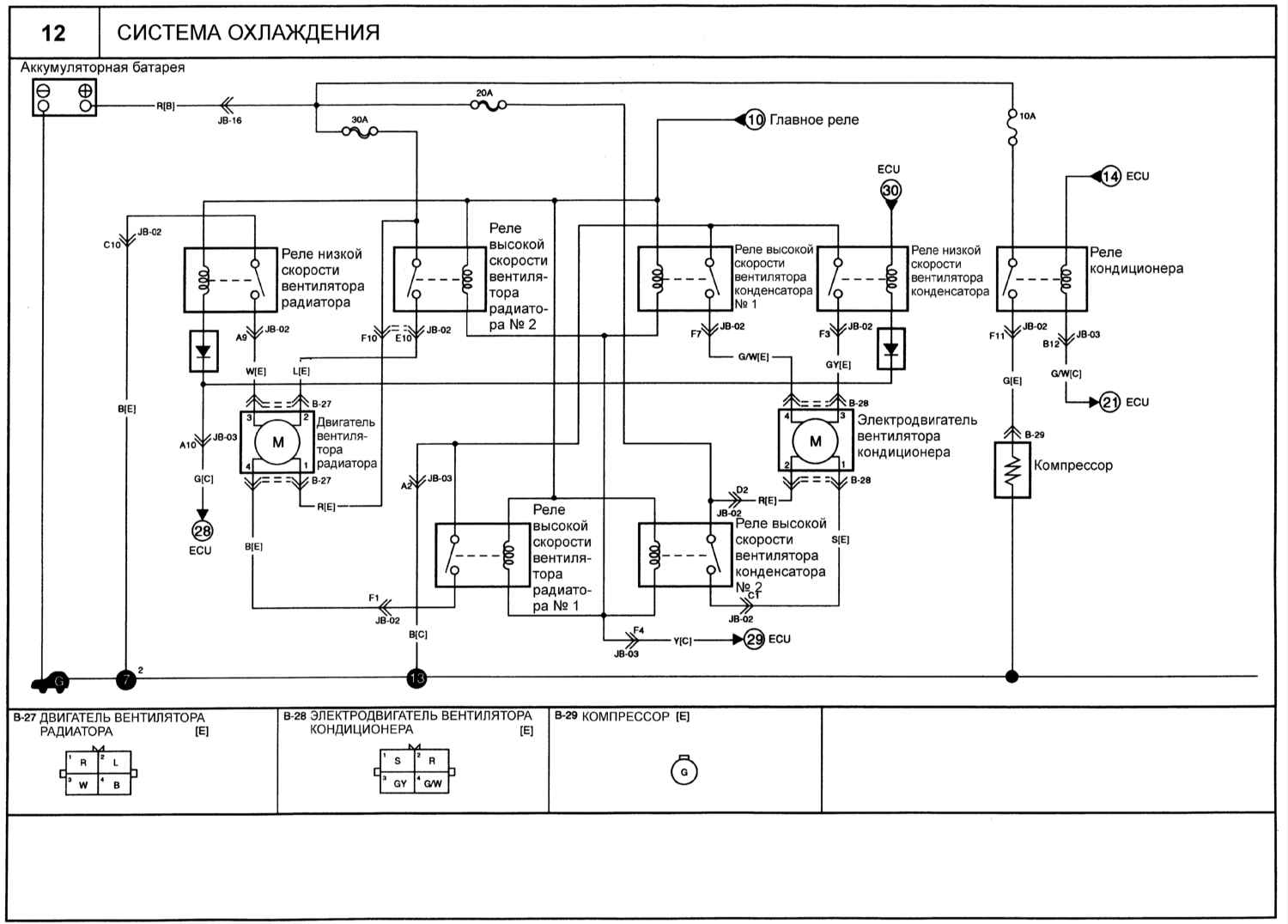

Схема системы охлаждения на Киа Маджентис

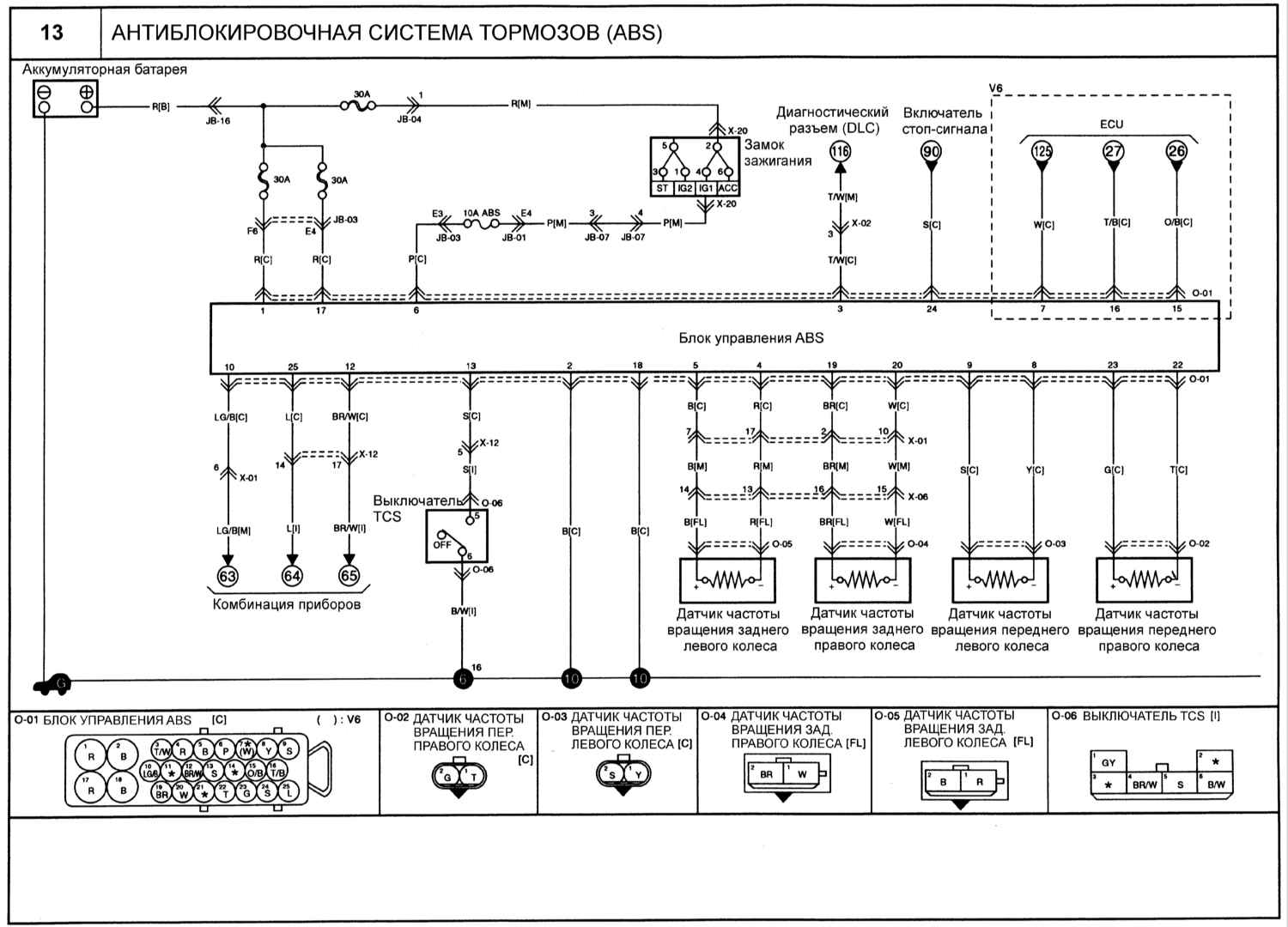

Антиблокировочная система тормозов (ABS) — электросхема

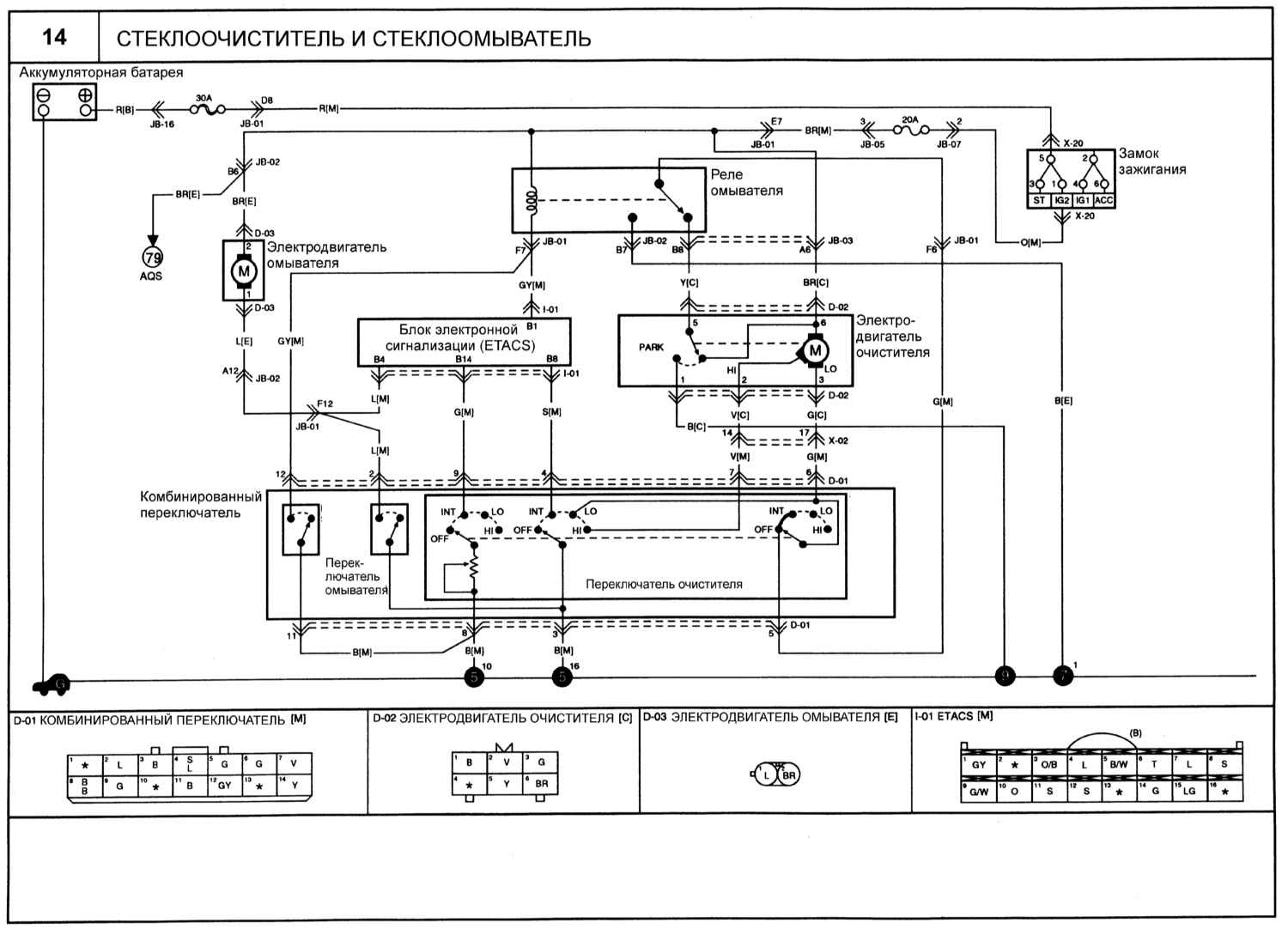

Стеклоочиститель и стеклоомыватель — эл.схема на
Kia Magentis

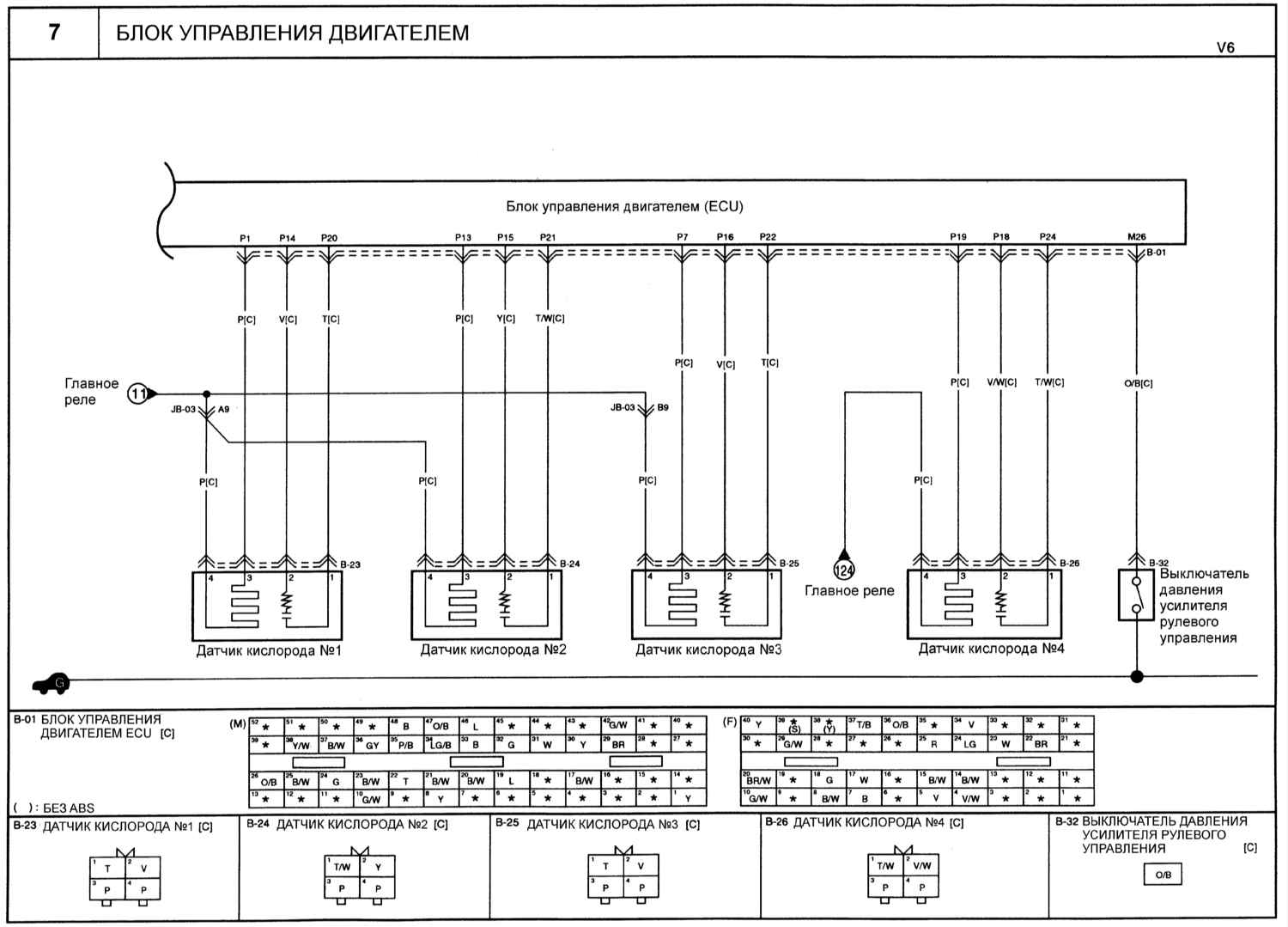

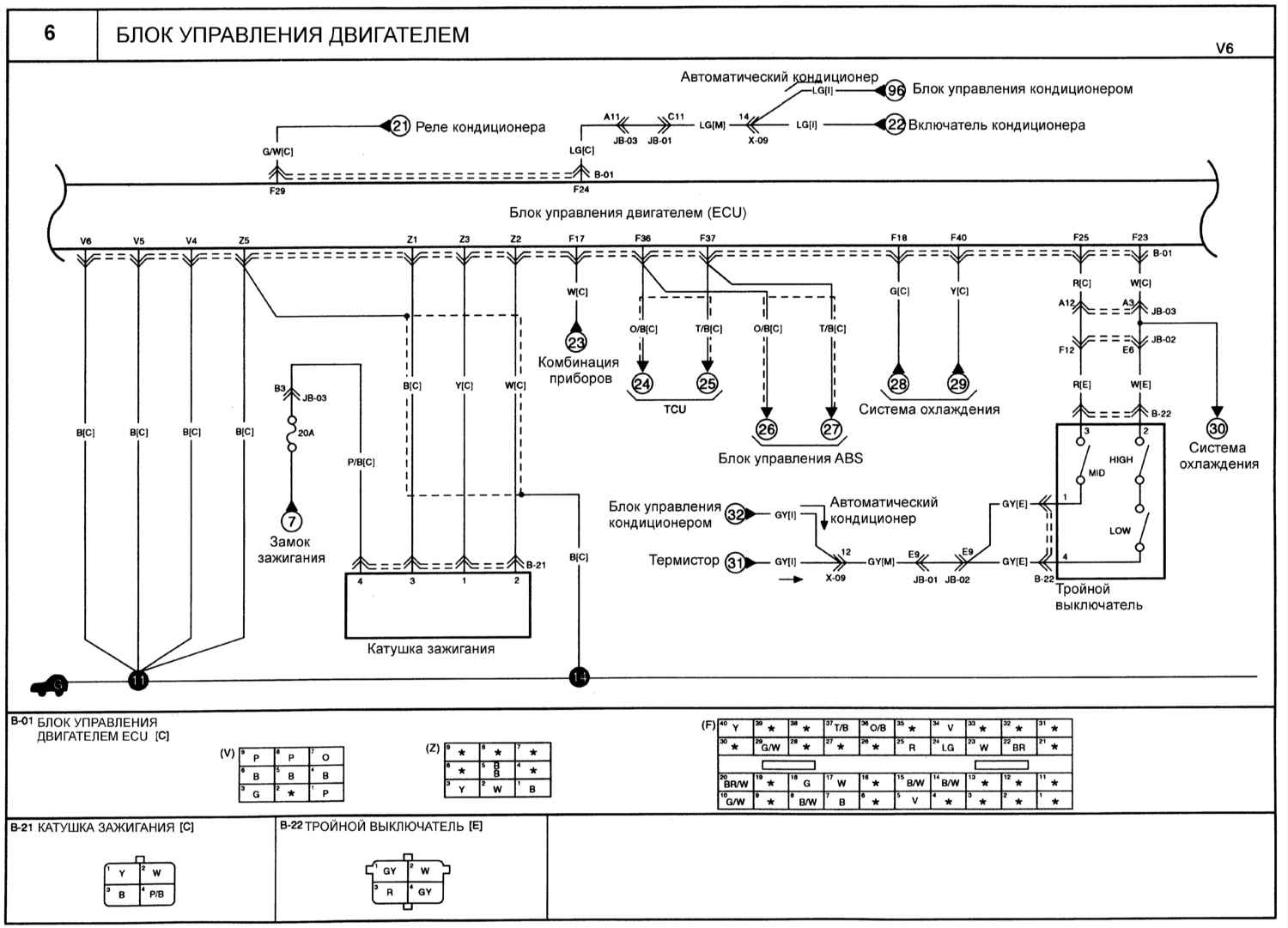

Электросхема блока управления двигателем на
Kia Magentis

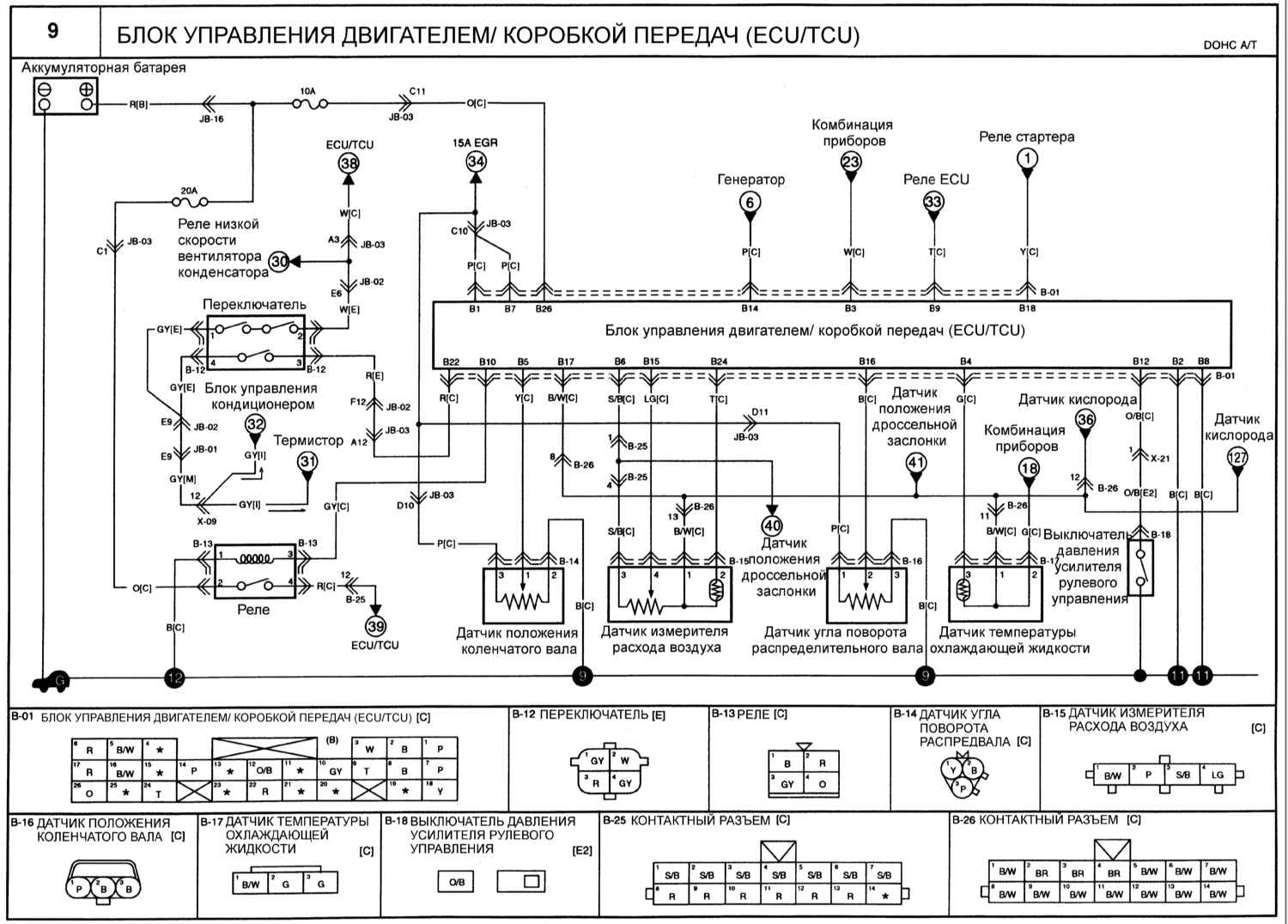

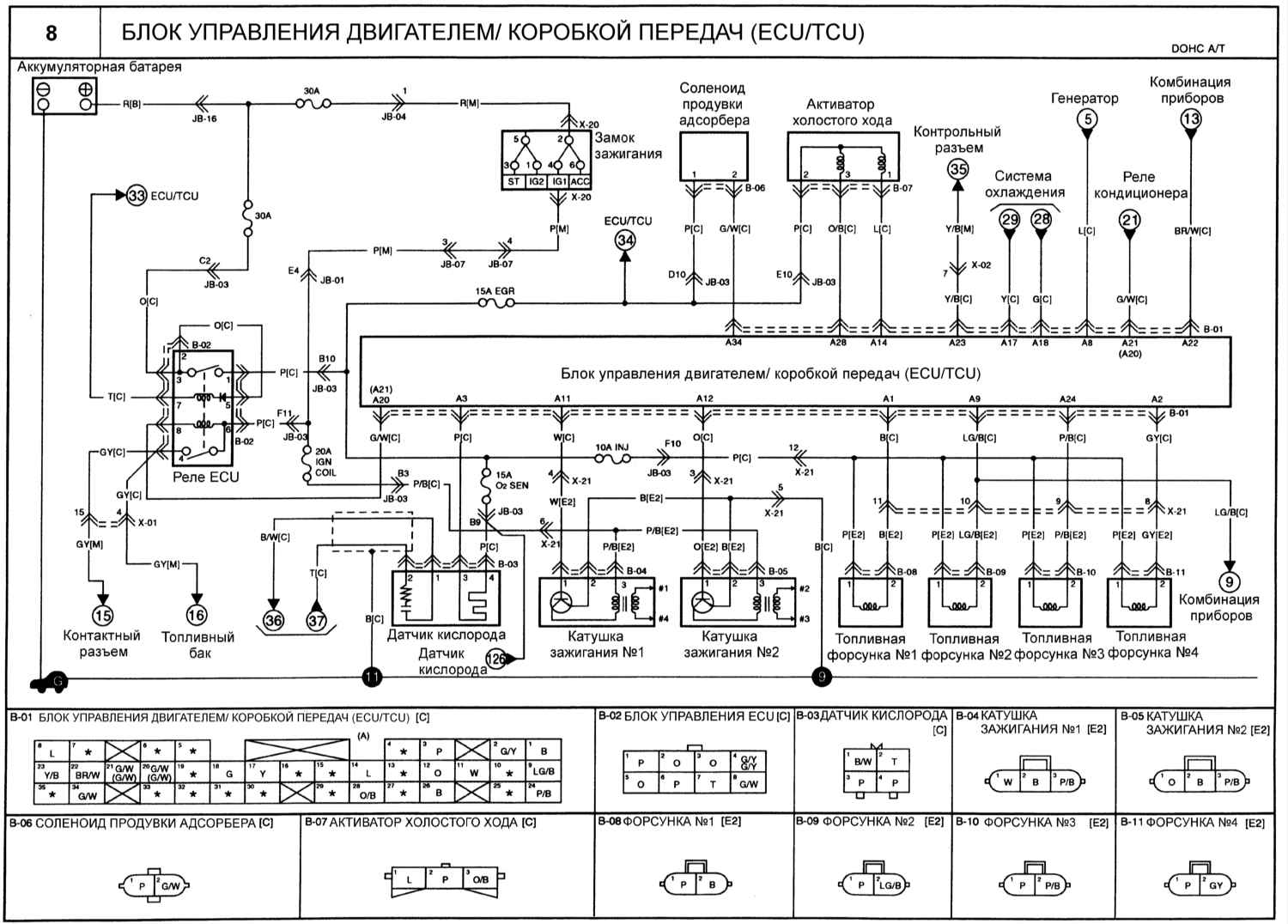

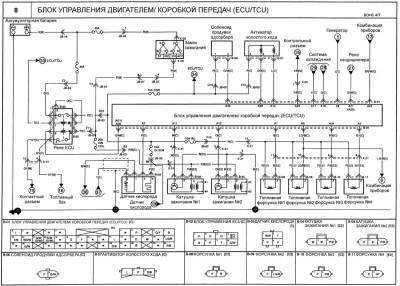

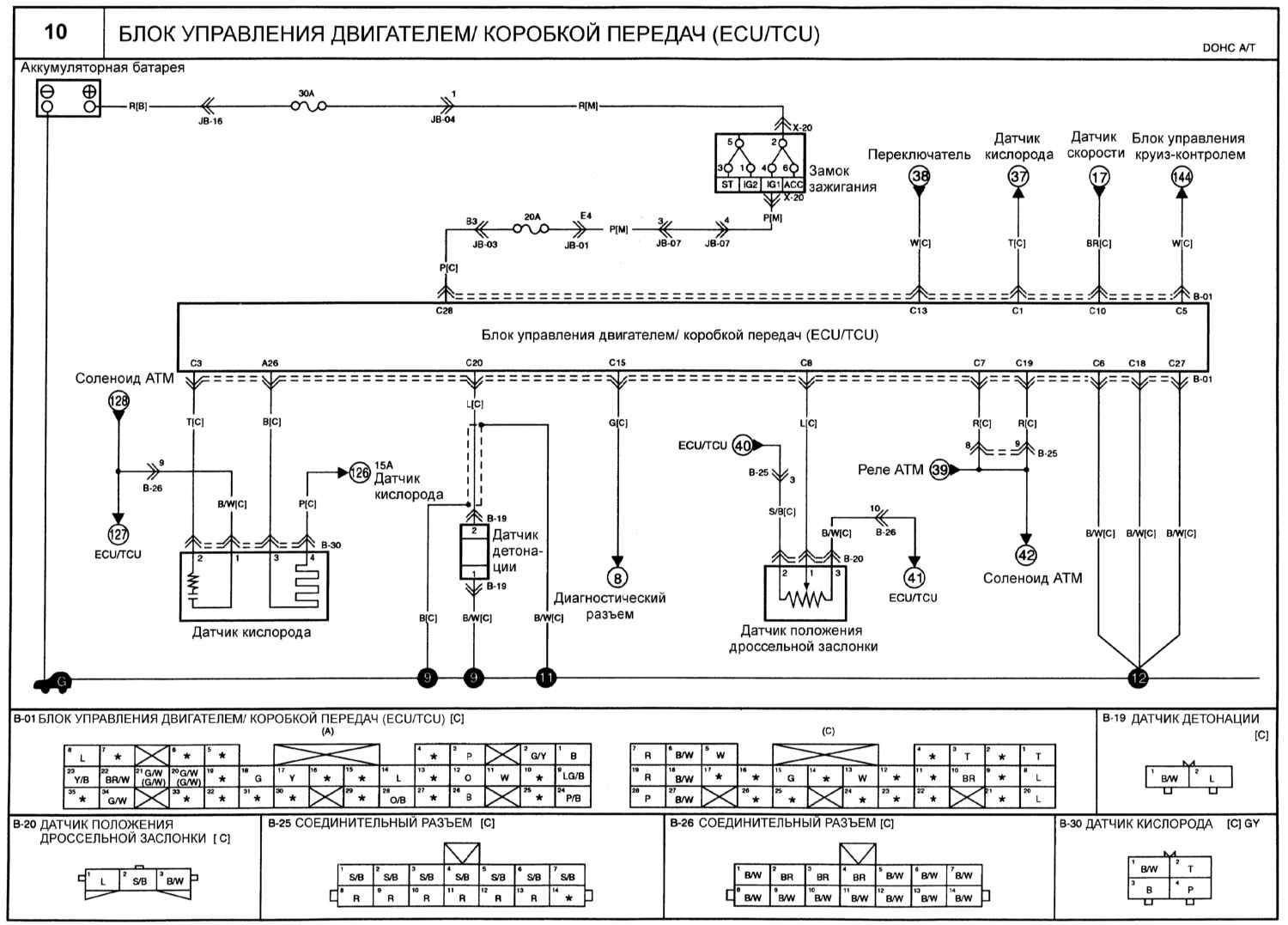

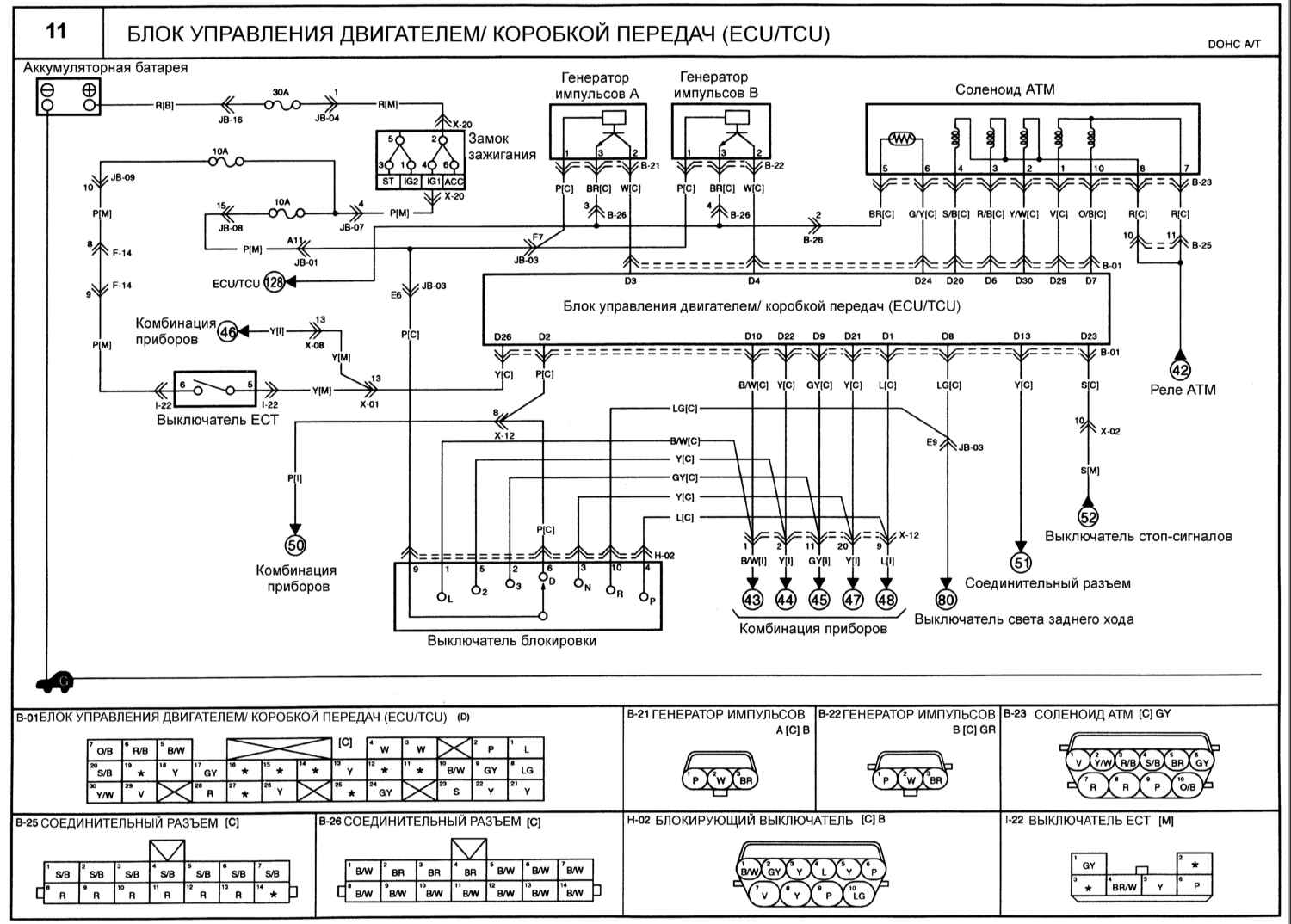

Блок управления двигателем, коробкой передач (ECU/TCU) — эл.схема

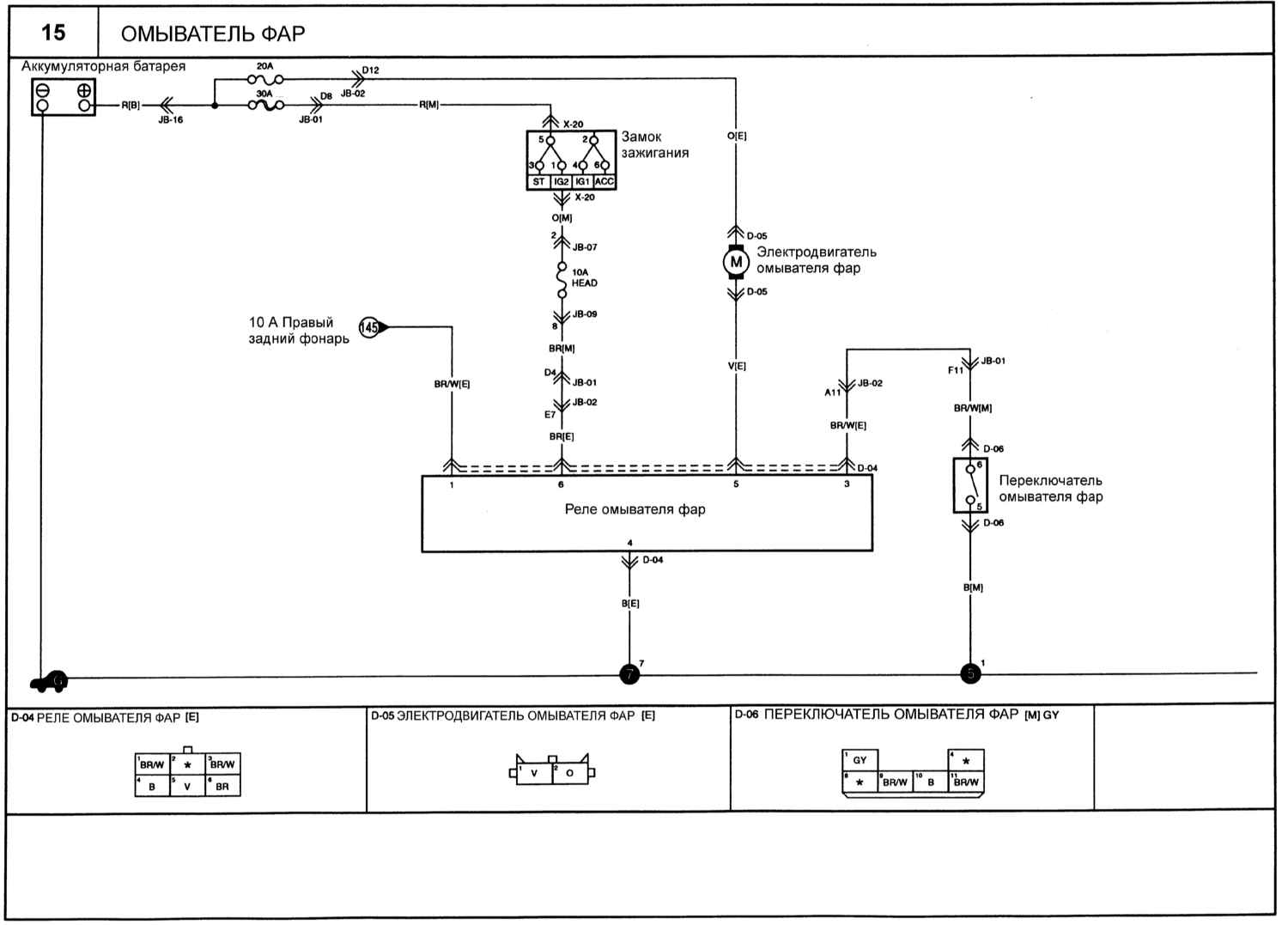

Омыватель фар — схема на Киа Маджентис
Частые вопросы: предохранители и реле Киа Маджентис
Где находится блок предохранителей на Киа Маджентис?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Киа Маджентис — в разделе о расположении блоков.
Какой предохранитель отвечает за стеклоочистители на Киа Маджентис?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Киа Маджентис?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Киа Маджентис?
Схема и таблица предохранителей Киа Маджентис — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
Можно ли ставить предохранитель большего номинала на Киа Маджентис?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Киа Маджентис и может привести к оплавлению жгута. Ставьте только значение из таблицы.
Что означает номинал и цвет предохранителя на Киа Маджентис?
В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
Как проверить реле на Киа Маджентис?
Номер позиции реле — в таблице. Перед заменой снимите клемму аккукумулятора; обмотку проверьте мультиметром на целостность.
Где в Киа Маджентис находится блок под капотом?
В моторном отсеке — рядом с аккумуляторной батареей или на левой стойке. Точное место смотрите в разделе о расположении блоков.
