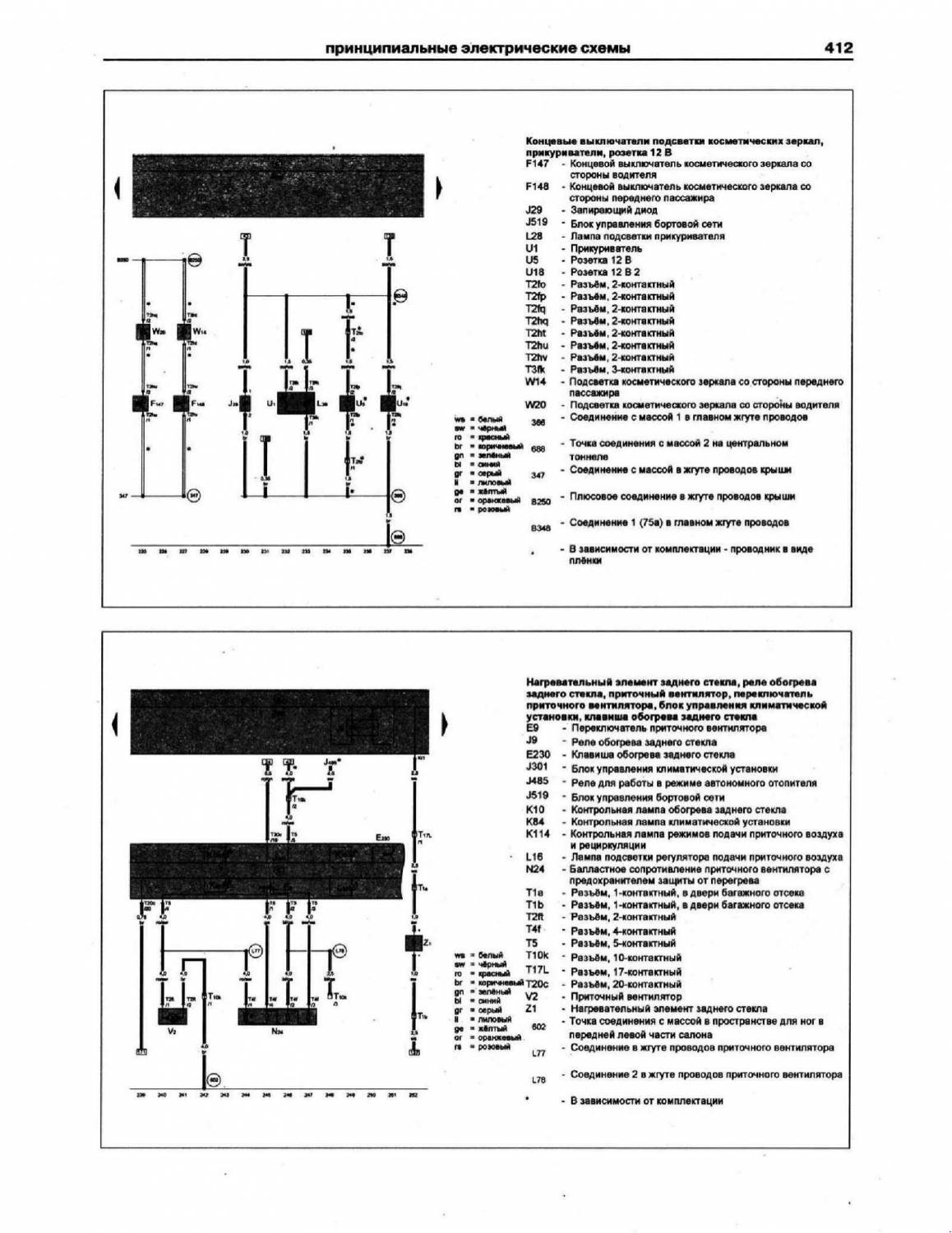

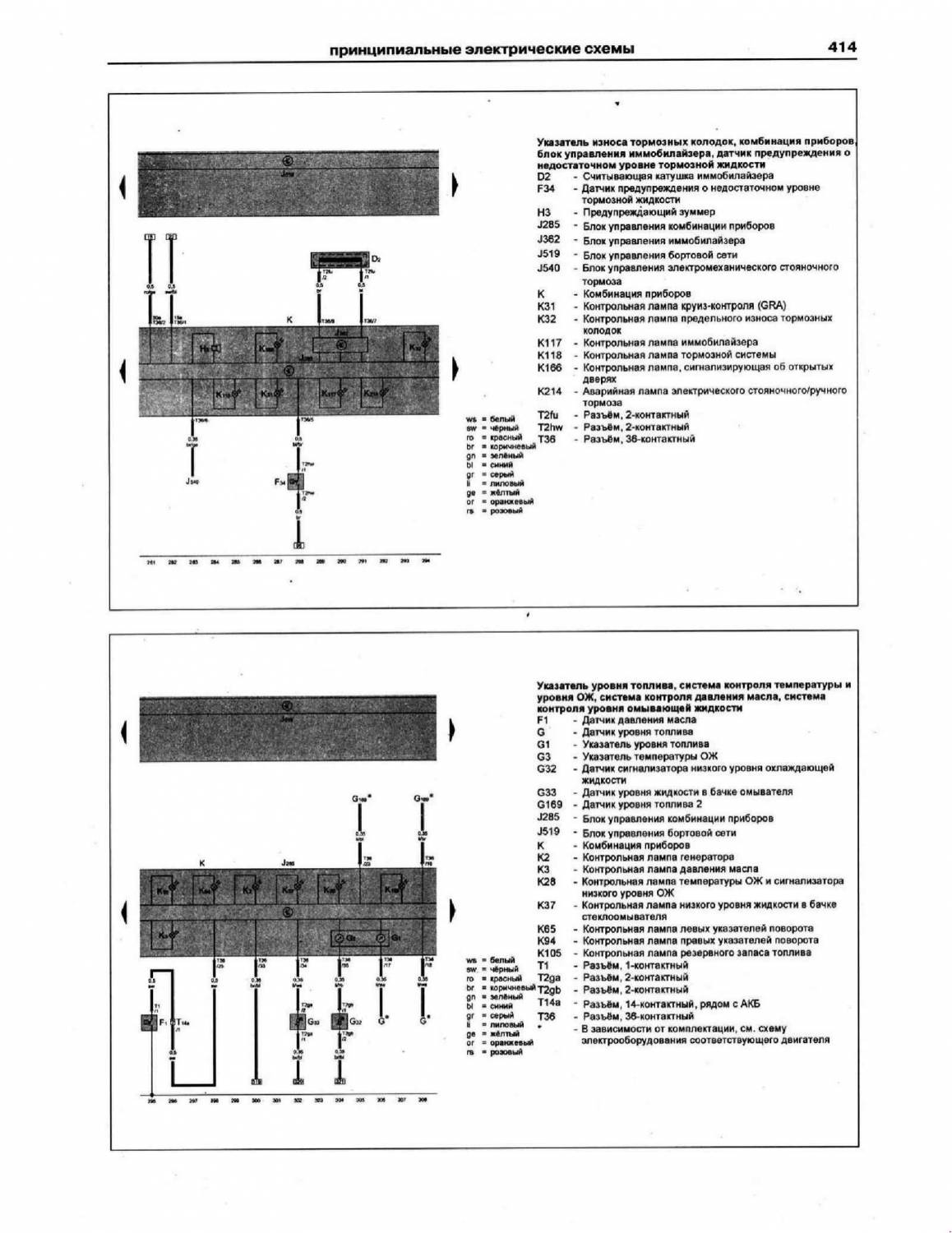

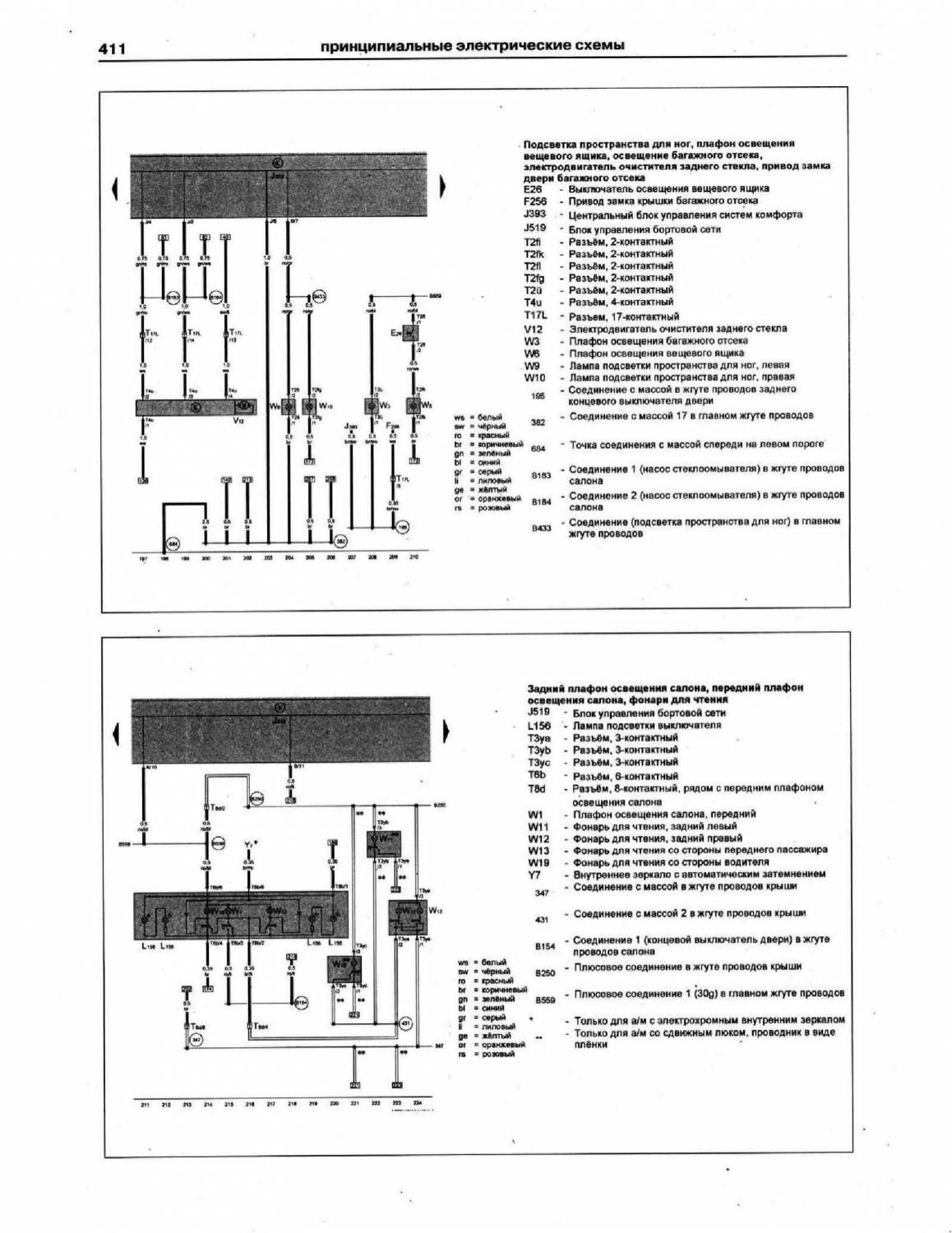

RU Поговорим немного о Volkswagen Tiguan с 2007 г.в. а именно о схемах электрооборудования к нему. Tiguan оснащается системой «старт-стоп», системой рекуперативного торможения, электронной системой стабилизации, системой помощи при спуске и подъеме, системой распознавания усталости водителя, зимним пакетом, шестью подушками безопасности. Предлагается в четырех комплектах — это, «Trend&Fun», «Track&Field», «Sport&Style», «Track&Style».

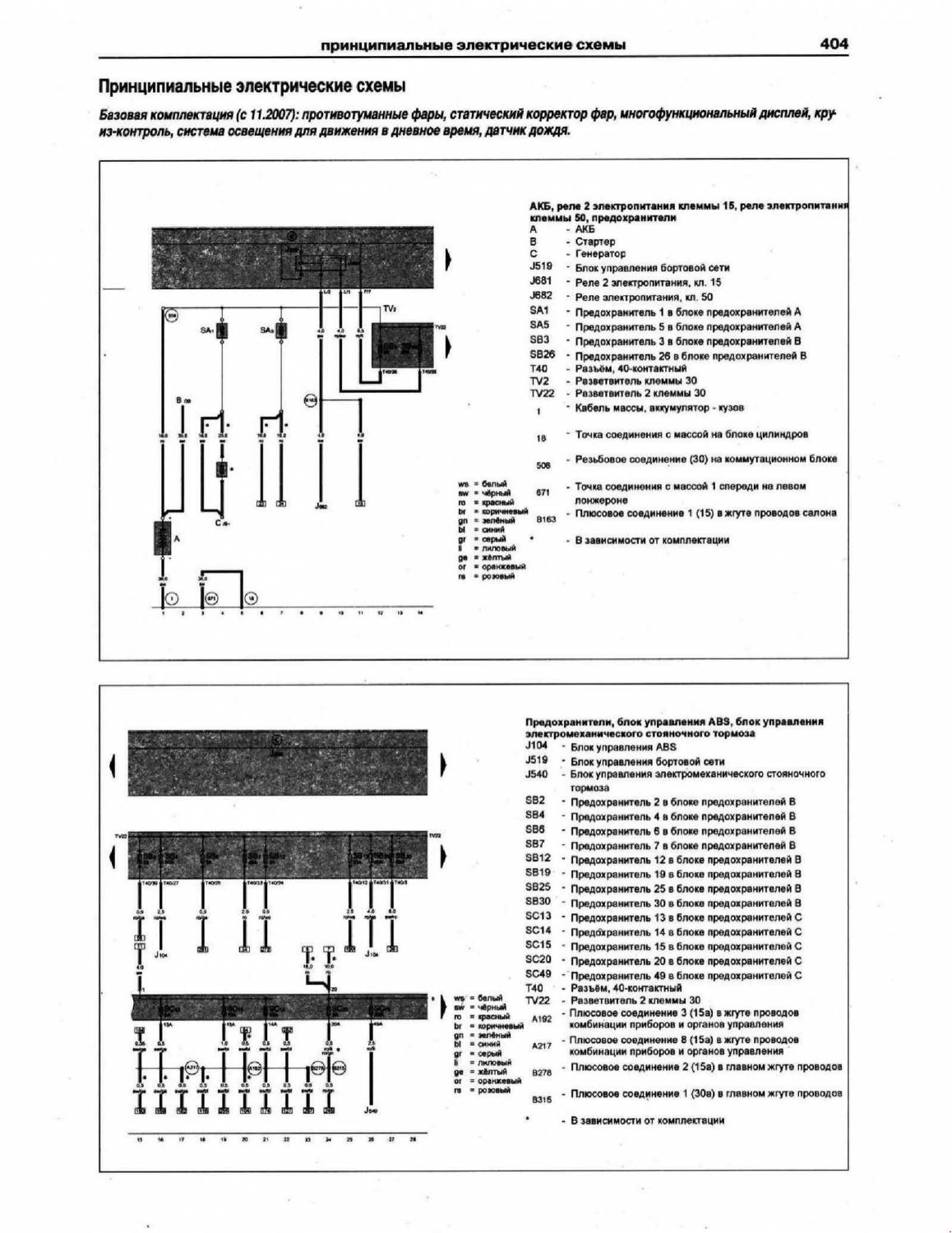

Схема АКБ, предохранителей, блока управления АБС

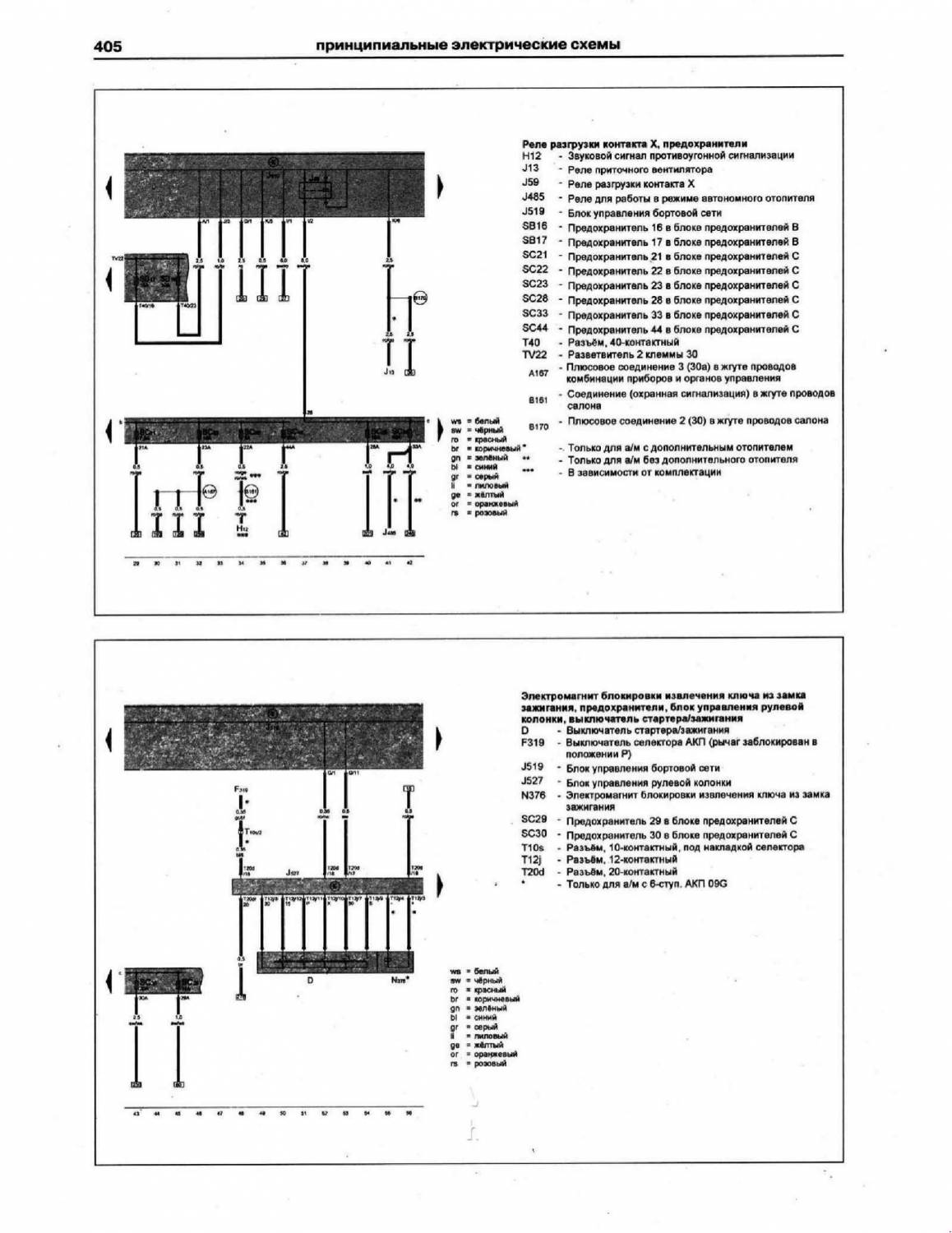

Электросхема реле загрузки контакта Х, предохранителей и выключателя стартера/зажигания

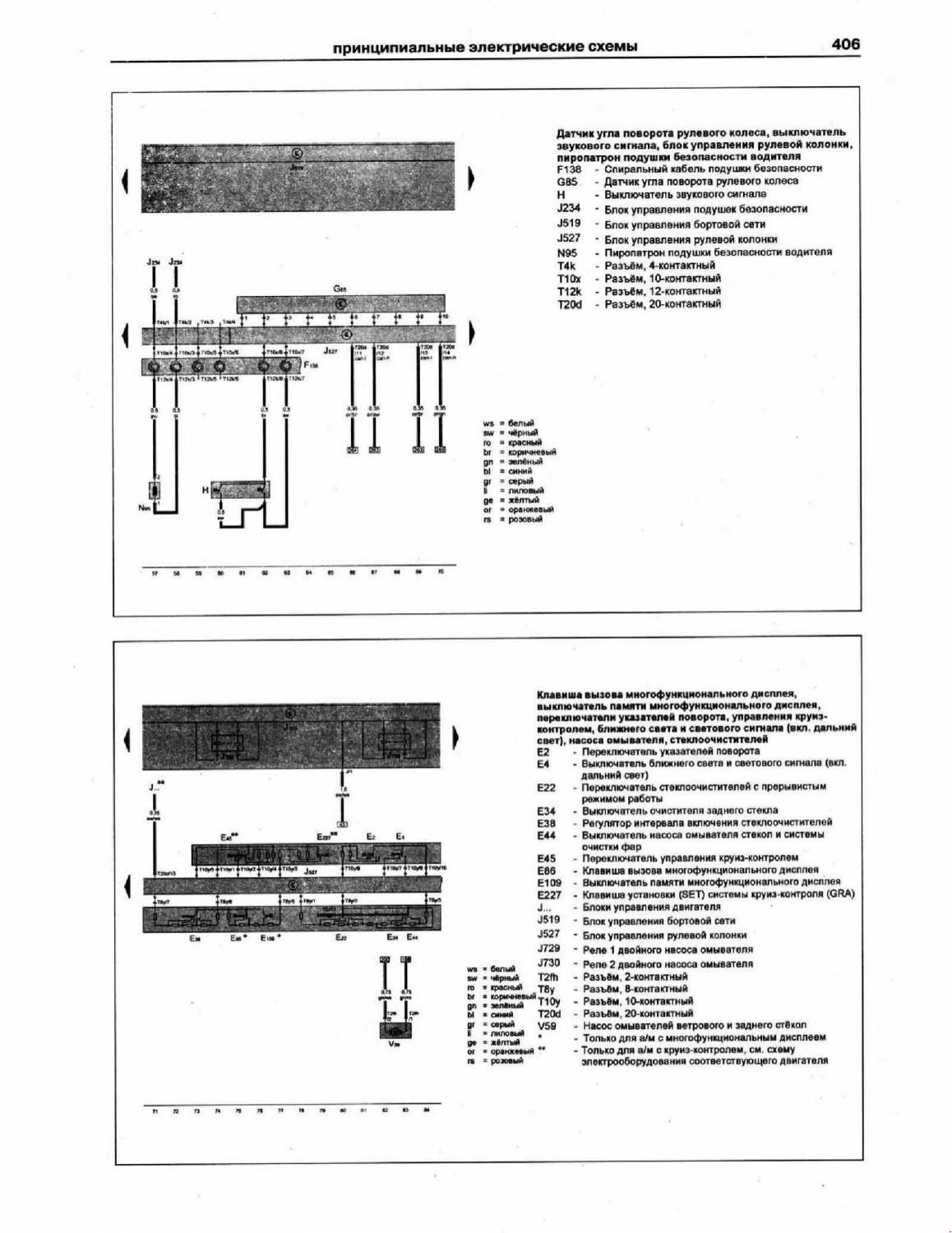

Эл.схема датчика угла поворота рулевого колеса, выключателя звукового сигнала, блока управления рулевой колонкой, пиропатрона подушки безопасности водителя

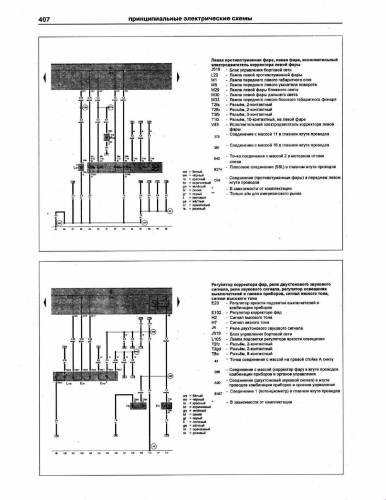

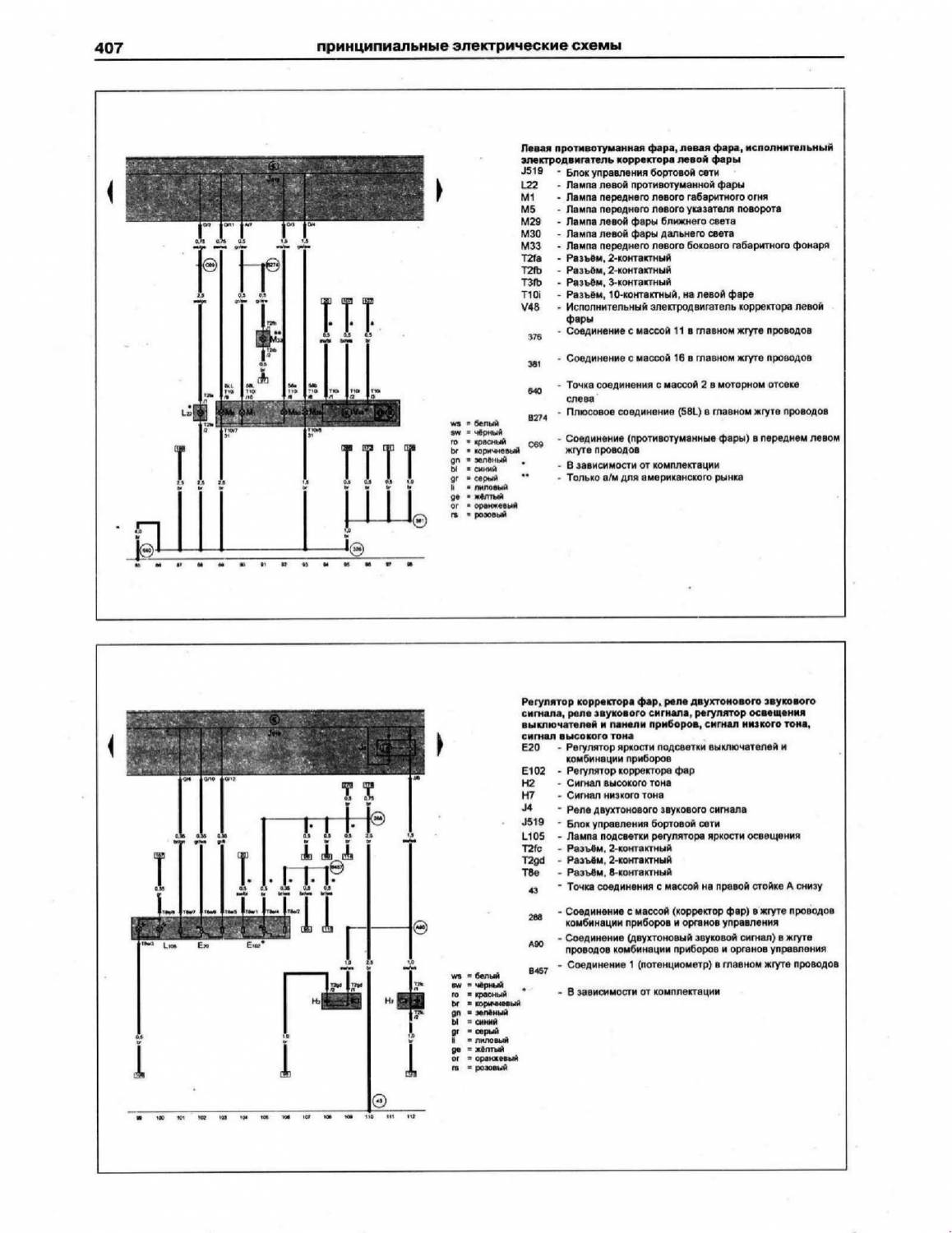

Схема левой противотуманной фары, левой фары, реле звукового сигнала и сигнала низкого и высокого тона

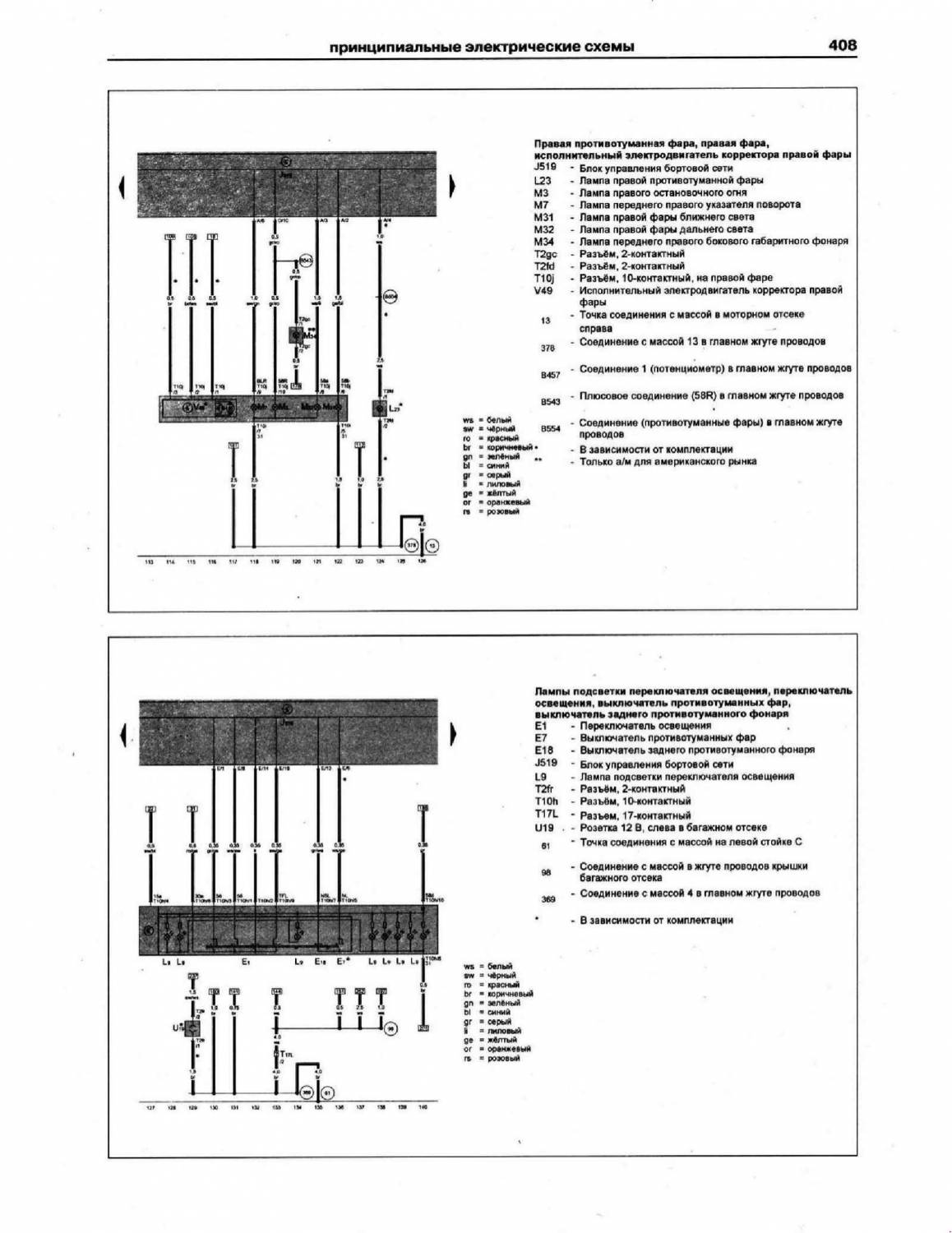

Электросхема правой противотуманной фары, правой фары, корректора правой фары, переключателя освещения и выключателя противотуманных фар

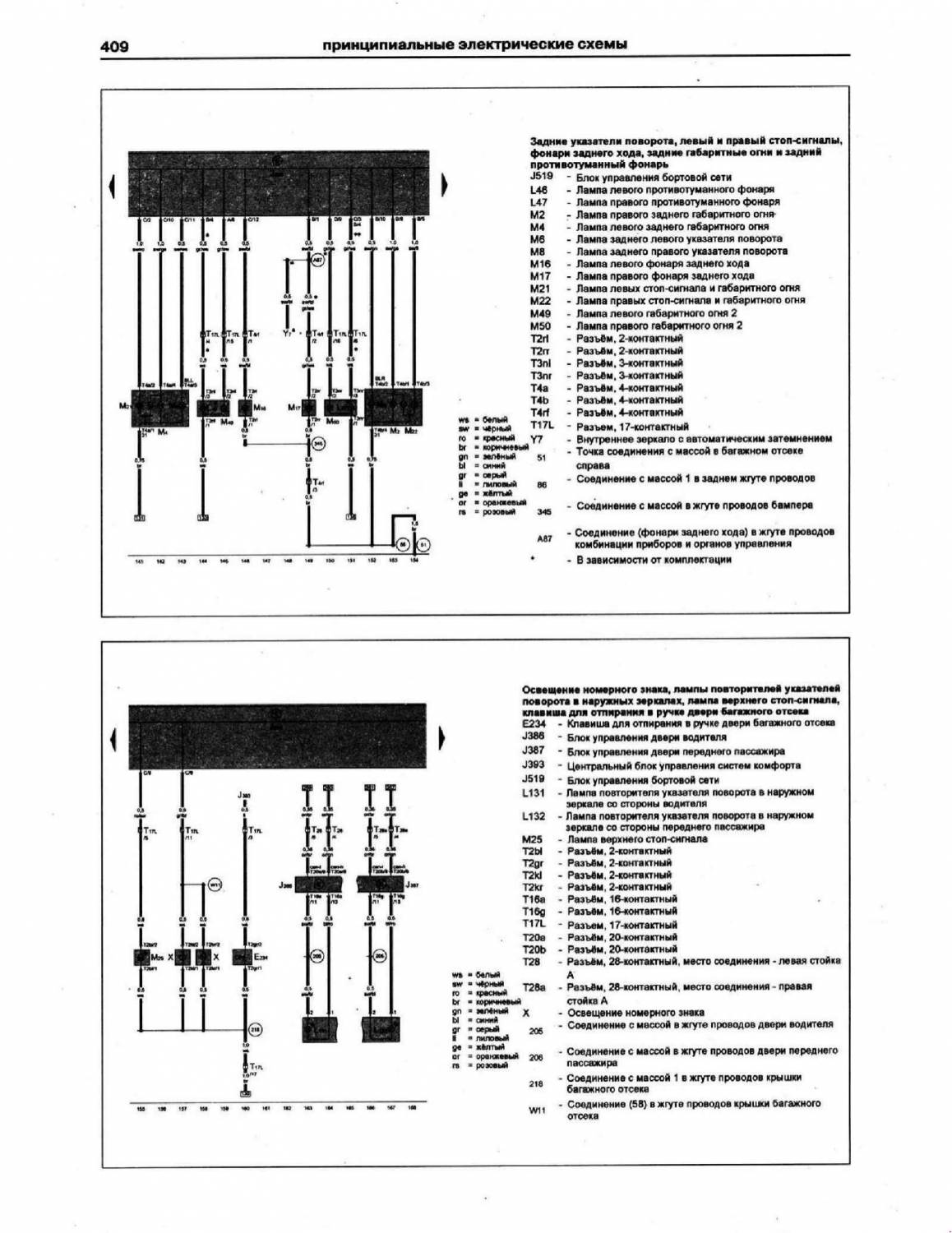

Эл.схема задних указателей поворота, левых и правых стоп-сигналов, фонарей заднего хода, освещения номерного знака и лампы верхнего стоп-сигнала

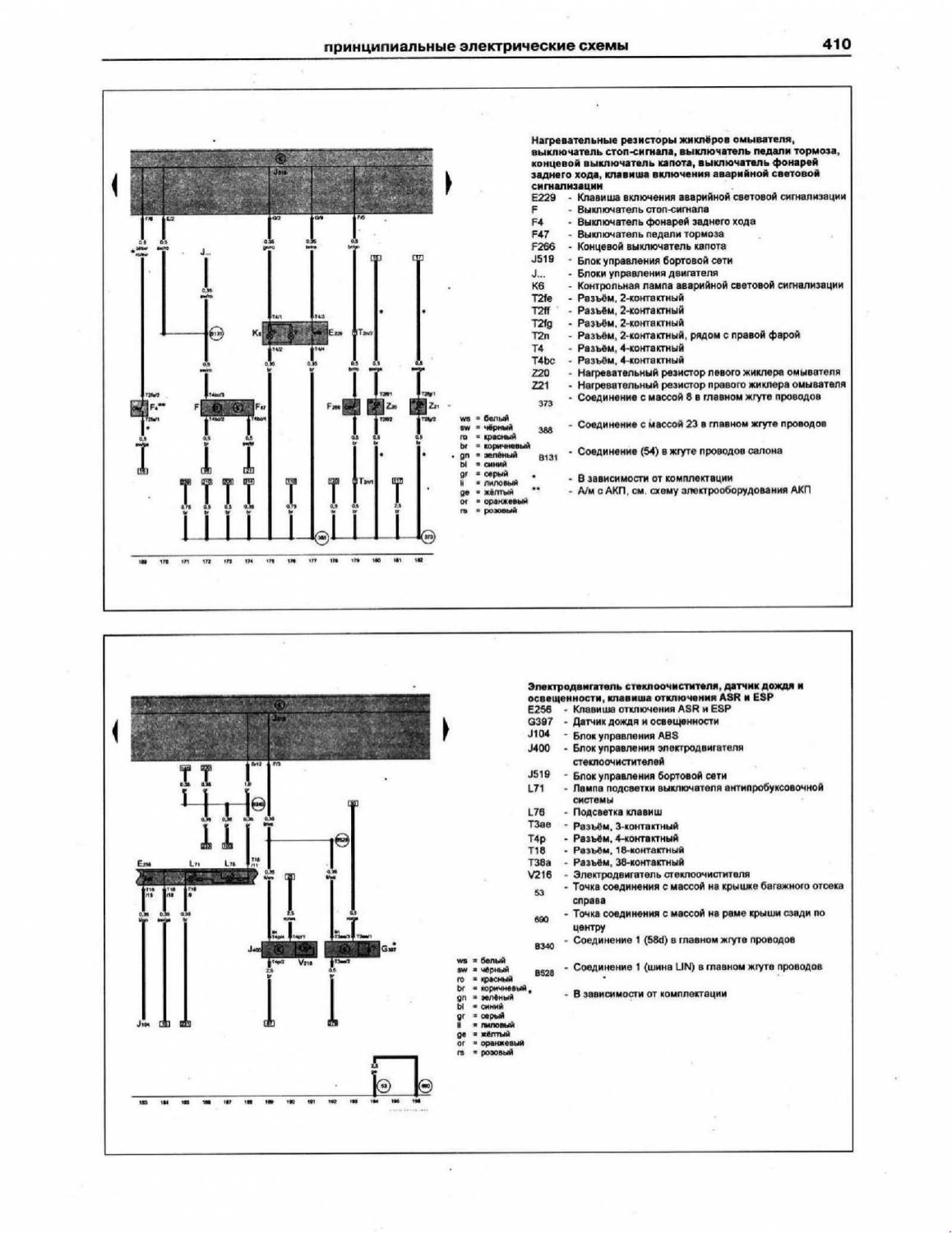

Схема выключателя стоп-сигнала, выключателя тормозной педали, выключателя фонарей заднего хода и электродвигателя стеклоочистителей

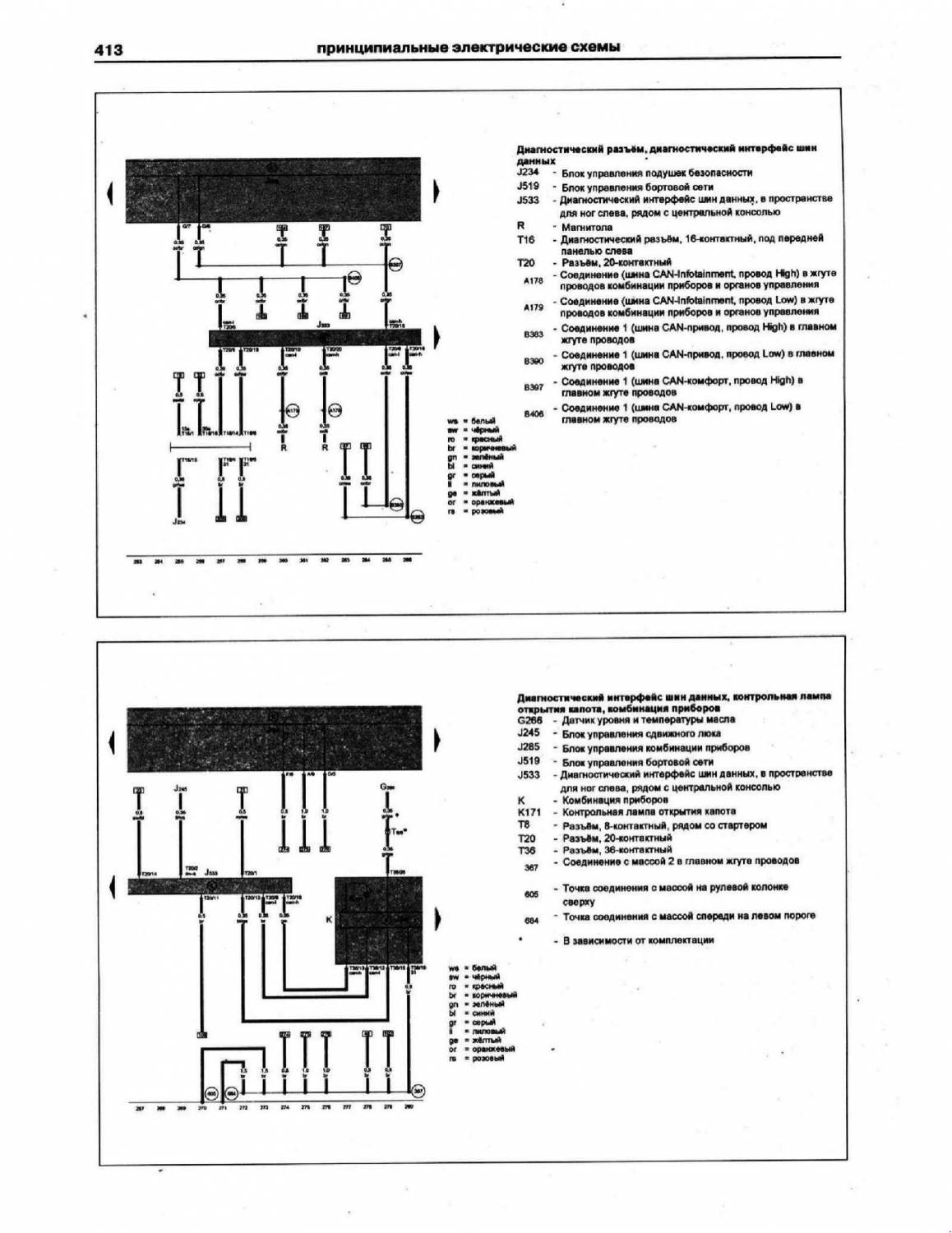

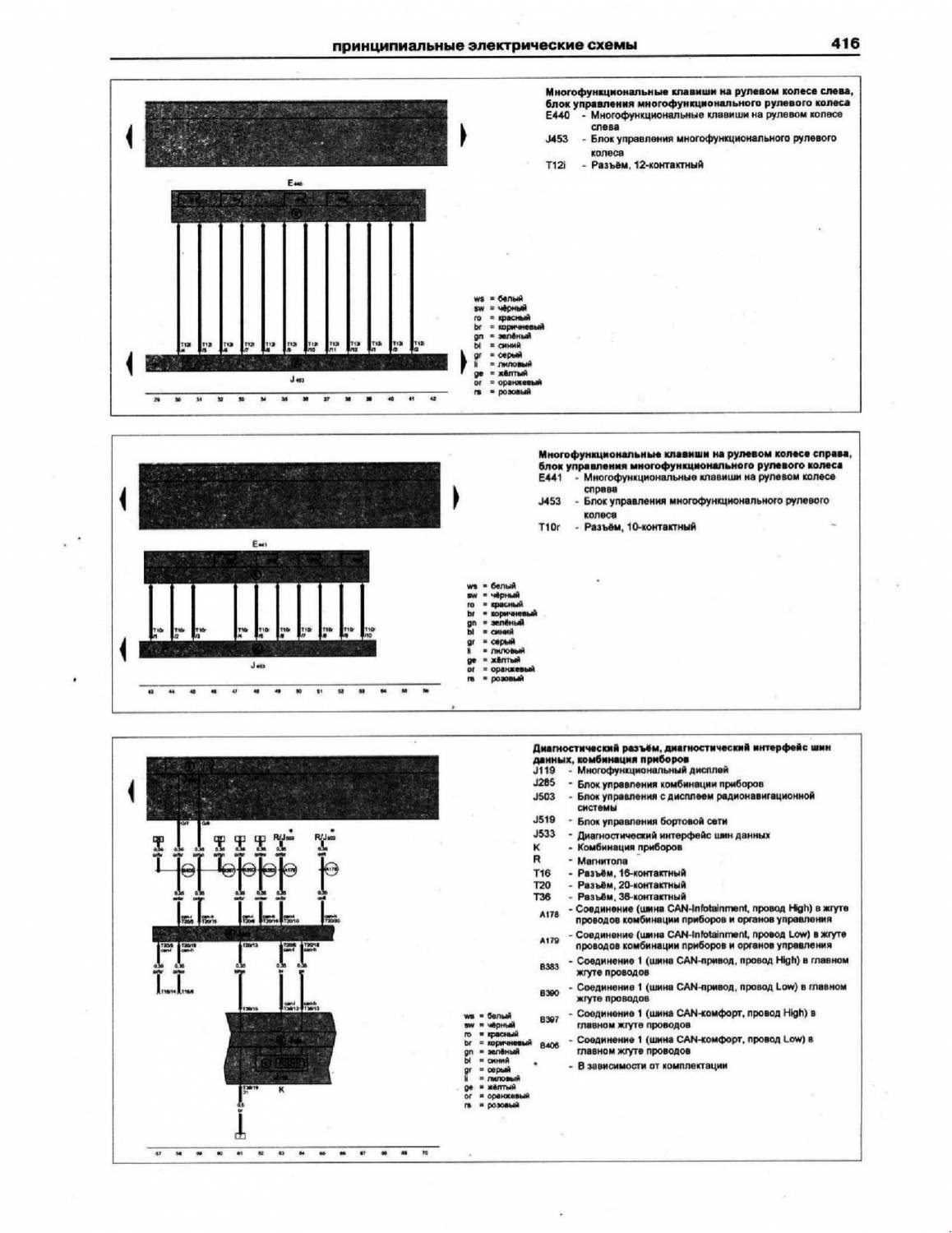

Схема диагностического разъема и интерфейса
Частые вопросы: предохранители и реле Фольксваген Тигуан
Где находится блок предохранителей на Фольксваген Тигуан?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Фольксваген Тигуан — в разделе о расположении блоков.
Какой предохранитель отвечает за стеклоочистители на Фольксваген Тигуан?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Фольксваген Тигуан?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Фольксваген Тигуан?
Схема и таблица предохранителей Фольксваген Тигуан — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
Можно ли ставить предохранитель большего номинала на Фольксваген Тигуан?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Фольксваген Тигуан и может привести к оплавлению жгута. Ставьте только значение из таблицы.
Что означает номинал и цвет предохранителя на Фольксваген Тигуан?
В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
Как проверить реле на Фольксваген Тигуан?
Номер позиции реле — в таблице. Перед заменой снимите клемму аккукумулятора; обмотку проверьте мультиметром на целостность.
Где в Фольксваген Тигуан находится блок под капотом?
В моторном отсеке — рядом с аккумуляторной батареей или на левой стойке. Точное место смотрите в разделе о расположении блоков.
