5-е поколение Buick Regal выпускалось в 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 и 2017 годах. За это время модель прошла рестайлинг. В этой записи мы покажем расположение всех блоков электронного управления, описание предохранителей и реле Buick Regal со схемами монтажных блоков и фотографиями. Обратите внимание на предохранитель, отвечающий за прикуриватель.
Количество элементов в блоках и их назначение могут отличаться от показанного и зависят от года выпуска и страны поставки вашего Buick Regal.
Содержание
Расположение блоков

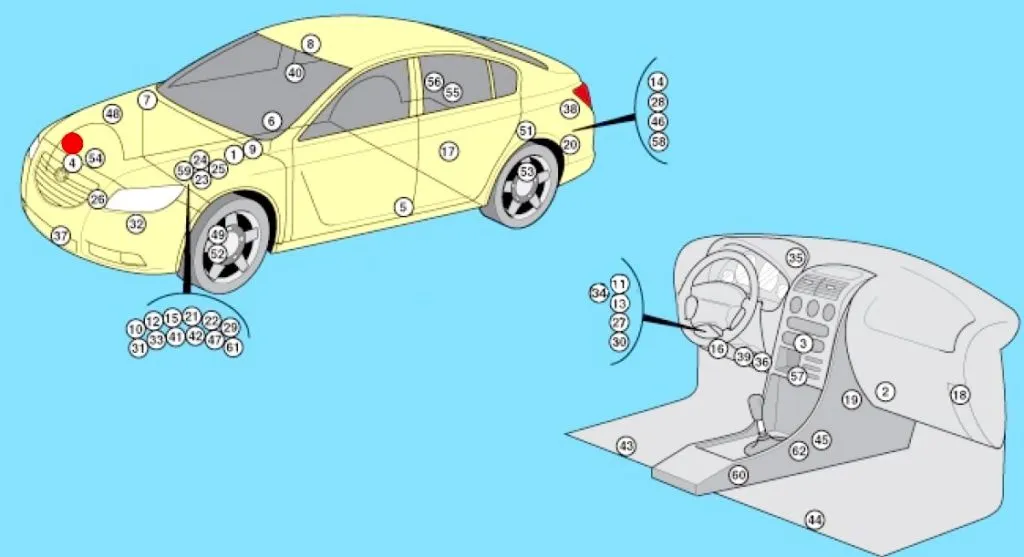

Общая схема расположения блоков электронного управления
| № | Назначение |
|---|---|
| 1 | Блок управления ABS |
| 2 | Блок управления двигателем вентилятора кондиционера / отопителя – рядом с двигателем вентилятора отопителя |
| 3 | Блок управления кондиционером / отопителем – за панелью управления отопителем |
| 4 | Датчик удара (SRS) – панель капота (усилитель) |
| 5 | Датчик бокового удара, левый – в стойке B |
| 6 | Датчик бокового удара, правый – в стойке B |
| 7 | Звуковой сигнал противоугонной сигнализации |
| 8 | Блок управления противоугонной системой (с регулятором громкости) – на панели потолка |
| 9 | Мощная сирена противоугонной сигнализации |
| 10 | Реле противоугонной системы – интегрировано в монтажный блок предохранителей/реле моторного отсека1 |
| 11 | Реле разъёма питания кузова – в монтажном блоке предохранителей/реле под панелью приборов |
| 12 | Аккумуляторная батарея |
| 13 | Реле привода разблокировки задней двери – в монтажном блоке предохранителей/реле под панелью приборов |
| 14 | Реле привода замка крышки топливного бака – в монтажном блоке предохранителей/реле багажного отделения |
| 15 | Реле центрального замка (дверь водителя) – интегрировано в монтажный блок предохранителей/реле моторного отсека 1 |
| 16 | Диагностический разъём (DLC) |
| 17 | Блок управления блокировкой дифференциала – на задней коробке передач |
| 18 | Приёмник аудиосистемы (DAB) – за бардачком |
| 19 | Дополнительный электрический обогреватель – на корпусе вентилятора отопителя |
| 20 | Блок управления электрическим стояночным тормозом – за колесной аркой |
| 21 | Блок электронного управления двигателем – рядом с аккумулятором |
| 22 | Реле противотуманных фар – интегрировано в монтажный блок предохранителей/реле моторного отсека 1 |
| 23 | Монтажный блок предохранителей/реле, моторный отсек 1 |
| 24 | Монтажный блок предохранителей/реле, моторный отсек 2 – на аккумуляторе |
| 25 | Монтажный блок предохранителей/реле, моторный отсек 3 – рядом с аккумулятором |
| 26 | Монтажный блок предохранителей/реле, моторный отсек 4 – рядом с двигателем вентилятора охлаждения |
| 27 | Монтажный блок предохранителей/реле, панель приборов – за панелью приборов, слева |
| 28 | Монтажный блок предохранителей/реле, багажное отделение – за облицовочной панелью |
| 29 | Блок управления свечами накаливания – рядом с аккумулятором |
| 30 | Блок управления фарами – за панелью приборов |
| 31 | Реле дальнего света фар – встроено в монтажный блок предохранителей/реле в моторном отсеке 1 |
| 32 | Звуковой сигнал – за передним бампером |
| 33 | Реле звукового сигнала – интегрировано в монтажный блок предохранителей/реле моторного отсека 1 |
| 34 | Реле дополнительного зажигания 1 – в монтажном блоке предохранителей/реле под панелью приборов |
| 35 | Приёмник сигнала бесключевого доступа – за комбинацией приборов |
| 36 | Многофункциональный блок управления – функции: Противоугонная система, звуковое предупреждение / зуммер, центральный замок, круиз-контроль. Шина данных CAN, электростеклоподъёмники, контроль электрической нагрузки, внешнее освещение, омыватель/система омывателя фар, звуковой сигнал, комбинация приборов, внутреннее освещение, дистанционное управление (бесключевой доступ), задний дворник/омыватель, система запуска, система управления люком, контроль давления в шинах, дворник/омыватель лобового стекла |
| 37 | Датчик температуры окружающей среды |
| 38 | Блок управления парковочным ассистентом – за облицовочной панелью багажного отделения |
| 39 | Блок управления усилителем рулевого управления – за панелью приборов |
| 40 | Датчик дождя – верхний центр лобового стекла |
| 41 | Реле двигателя насоса омывателя заднего стекла – интегрировано в монтажный блок предохранителей/реле моторного отсека 1 |
| 42 | Реле двигателя заднего дворника – интегрировано в монтажный блок предохранителей/реле моторного отсека 1 |
| 43 | Блок управления обогревом сиденья, левое переднее – под сиденьем |
| 44 | Блок управления обогревом сиденья, правое переднее – под сиденьем |
| 45 | Блок управления SRS – под центральной консолью |
| 46 | Блок управления подвеской – за облицовочной панелью |
| 47 | Датчик ускорения (электронно управляемая подвеска) 1 – на чашке подвески |
| 48 | Датчик ускорения (электронно управляемая подвеска) 2 – на чашке подвески |
| 49 | Датчик ускорения (электронно управляемая подвеска) 3 – на подвеске |
| 50 | Датчик ускорения (электронно управляемая подвеска) 4 – на подвеске |
| 51 | Датчик ускорения (электронно управляемая подвеска) 5 – под полом багажного отделения |
| 52 | Датчик уровня кузова (передний левый) – на подвеске |
| 53 | Датчик уровня кузова (левый задний) – на подвеске |
| 54 | Датчик уровня кузова (передний правый) – на подвеске |
| 55 | Блок управления электрооборудованием задней двери (универсал) – за панелью задней двери |
| 56 | Блок управления электрооборудованием задней двери (хэтчбэк) – за обивкой задней двери |
| 57 | Блок управления телефоном |
| 58 | Блок управления прицепом – за облицовочной панелью |
| 59 | Блок электронного управления коробкой передач – на коробке передач |
| 60 | Инвертор – под центральной консолью |
| 61 | Реле насоса омывателя лобового стекла – интегрировано в монтажный блок предохранителей/реле моторного отсека 1 |
| 62 | Датчик бокового движения – под центральной консолью |
Моторный отсек
Основной монтажный блок
Основной монтажный блок предохранителей и реле находится слева, рядом с аккумулятором, и закрыт защитной крышкой.
| № | A | Обозначение |
|---|---|---|
| 1 | 15 | Блок электронного управления коробкой передач |
| 2 | 15 | Блок электронного управления двигателем |
| 3 | Резерв | |
| 4 | Резерв | |
| 5 | 15 | Зажигание, блок управления коробкой передач, блок управления двигателем |
| 6 | 30 | Дворник лобового стекла |
| 7 | – | |
| 8 | 15 | Управление двигателем, впрыск топлива, система зажигания |
| 9 | 15 | Управление двигателем, впрыск топлива, система зажигания |
| 10 | 15/20 | Блок электронного управления двигателем |
| 11 | 10 | Управление двигателем |
| 12 | 30 | Стартер |
| 13 | 7,5 | Подогрев датчика дроссельной заслонки |
| 14 | 15 | Освещение |
| 15 | 20 | Очиститель заднего стекла |
| 16 | 7.5 | Управление двигателем |
| 17 | 5 | Зажигание, подушка безопасности |
| 18 | 15 | Адаптивные фары |
| 19 | 15 | Адаптивные фары |
| 20 | 20 | Топливный насос |
| 21 | 30 | Электростеклоподъёмники |
| 22 | 30 | ABS, ESP |
| 23 | 10 | Усилитель рулевого управления |
| 24 | 30 | Электростеклоподъёмники |
| 25 | 30 | Розетки |
| 26 | 60 | ABS, ESP |
| 27 | 30 | Стояночный тормоз |
| 28 | 40 | Обогрев заднего стекла |
| 29 | 15 | Левое сиденье с электроприводом регулировок |
| 30 | 15 | Правое сиденье с электроприводом регулировок |
| 31 | 10 | Электромагнитная муфта компрессора A/C |
| 32 | 20 | Многофункциональный блок управления |
| 33 | 25 | Обогрев передних сидений |
| 34 | 25 | Вентиляционный люк крыши |
| 35 | 30 | Усилитель аудиосистемы |
| 36 | Резерв | |
| 37 | 10 | Дальний свет правой фары |
| 38 | 10 | Дальний свет левой фары |
| 39 | Резерв | |
| 40 | Жидкостный насос | |
| 41 | 30 | Вакуумный насос |
| 42 | 60 | Двигатель вентилятора охлаждения |
| 43 | Резерв | |
| 44 | 25 | Омыватели фар |
| 45 | 60 | Двигатель вентилятора охлаждения |
| 46 | 10 | Двигатель вентилятора охлаждения |
| 47 | 10 | Управление двигателем |
| 48 | 15 | Противотуманные фары |
| 49 | 15 | Лампа ближнего света, правая фара |
| 50 | 15 | Лампа ближнего света, левая фара |
| 51 | 15 | Звуковой сигнал |
| 52 | 5 | Комбинация приборов, сигнализация |
| 53 | 10 | Зажигание |
| 54 | 5 | Переключатель фар |
| 55 | 7.5 | Электростеклоподъёмники и складывающиеся зеркала |
| 56 | 15 | Двигатель насоса омывателя лобового стекла |
| 57 | 15 | Замок рулевой колонки |
| 58 | Резерв | |
| 59 | Подогрев дизельного топлива | |
| 60 | 7,5 | Электропривод зеркал |
| 61 | 7,5А | Электропривод зеркал |
| 62 | 10 | Система улавливания паров топлива |
| 63 | 7.5 | Датчик обогрева заднего стекла |
| 64 | 5 | Адаптивные фары |
| 65 | 7.5 | Сирена противоугонной системы |
| 66 | 15 | Двигатель насоса омывателя заднего стекла |
| 67 | 20 | Топливный насос |
| 68 | Резерв | |
| 69 | 5 | Многофункциональный блок управления |
| 70 | 5 | Датчик дождя |
| 71 | Питание электроники кузова |
Блок на аккумуляторе
Блок предохранителей большой мощности должен быть закреплён на крышке аккумулятора.
| № | A | Обозначение |
|---|---|---|
| 1 | 100 | Монтажный блок предохранителей/реле панели приборов |
| 2 | 100 | Монтажный блок предохранителей/реле панели приборов |
| 3 | 100 | Монтажный блок предохранителей/реле багажного отделения |
| 4 | 100 | Монтажный блок предохранителей/реле багажного отделения |
| 5 | Генератор / стартер |
Блоки в салон
Расположен под панелью приборов со стороны водителя, за бардачком.
| № | A | Обозначение |
|---|---|---|
| 1 | 10 | A22 Управление радио, K33 Дисплей информационного центра водителя (DIC) |
| 2 | 20 | K9 Модуль управления кузовным оборудованием, внешнее освещение |
| 3 | 25 | K9 Модуль управления кузовным оборудованием |
| 4 | 20 | A11 Радио, P5 Блок управления звуковым сигналом |
| 5 | 7.5 | A12 Блок управления цифровым радио, K82 Блок управления мобильным телефоном, T11 Модуль интерфейса медиаплеера |
| 6 | 20 | Передняя розетка питания ( прикуриватель ) |
| 7 | 20 | Дополнительная розетка питания |
| 8 | 30 | K9 Модуль управления кузовным оборудованием, левая фара (ближний свет, галоген) |
| 9 | 30 | K9 Модуль управления кузовным оборудованием, правая фара (ближний свет, галоген) |
| 10 | 30 | K9 Модуль управления кузовным оборудованием, дверные замки |
| 11 | 40 | K8 Модуль управления двигателем вентилятора. Система отопления (вентиляции) и кондиционирования |
| 12 | 25 | S64D Переключатель регулировки сиденья – водитель, S65D Переключатель поясничной опоры сиденья – водитель |
| 13 | 25 | Передние сиденья с электроприводом |
| 14 | 7,5 | X84 Диагностический разъём |
| 15 | 7.5 | K36 Диагностический и контролирующий модуль подушек безопасности |
| 16 | 10 | Центральный замок |
| 17 | 10 | A26 Панель управления HVAC, K33 Блок управления HVAC |
| 18 | 30 | KR104A Реле логистического режима 1 |
| 19 | 20 | Модуль управления кузовным оборудованием K9 Стоп-сигналы, освещение |
| 20 | 5 | K85 Модуль обнаружения присутствия пассажира |
| 21 | 10 | P16 Панель приборов |
| 22 | 5 | S39 Замок зажигания |
| 23 | 20 | Модуль управления кузовным оборудованием K9 |
| 24 | 20 | Модуль управления кузовным оборудованием K9 |
| 25 | 20 | Замок рулевой колонки |
| 26 | 20 | Дополнительный разъём питания |
За работу прикуривателя и дополнительных розеток отвечают предохранители под номерами 6 и 7 на 20A.
В верхней части блока могут быть установлены несколько реле.
| № | Назначение |
|---|---|
| 1 | Открытие багажника |
| 2 | Охрана дверей |
| 3 | Розетка питания |
Багажное отделение
В багажном отделении этот блок скрыт за обшивкой с левой стороны.
| № | A | Назначение |
|---|---|---|
| 1 | 30 | Центральный замок, электропривод задней двери |
| 2 | 40 | Кондиционер / отопитель |
| 3 | 40 | Блок управления прицепом |
| 4 | Резерв | |
| 5 | 30 | Электрический разъём прицепа |
| 6 | Резерв | |
| 7 | Резерв | |
| 8 | 30 | Электрический разъём прицепа |
| 9 | Резерв | |
| 10 | 30 | Отопитель, охлаждающая жидкость |
| 11 | 30 | Передние сиденья с электроприводом |
| 12 | 10 | Память положения сидений |
| 13 | Корректор фар, Система контроля уровня кузова | |
| 14 | Резерв | |
| 15 | Резерв | |
| 16 | Резерв | |
| 17 | Обогрев сидений | |
| 18 | 20 | Блок управления электрооборудованием задней двери (багажник) |
| 19 | Задняя шторка | |
| 20 | Вентилятор сиденья водителя | |
| 21 | 7.5 | Блок управления электрооборудованием прицепа |
| 22 | 15 | Задняя шторка |
| 23 | 5A | Противоугонная система |
| 24 | Левая лампа габаритного света | |
| 25 | Правая лампа габаритного света | |
| 26 | Освещение, указатели поворота | |
| 27 | Освещение, указатели поворота | |
| 28 | Резерв | |
| 29 | 30 | Транспортный предохранитель |
| 30 | 30 | Транспортный предохранитель |
| 31 | 10 | Система активного демпфирования, система автоматического переключения дальнего света, круиз-контроль, система распознавания дорожных знаков, система обнаружения выезда из полосы |
| 32 | Парковочная система | |
| 33 | 10 | Блок управления блокировкой дифференциала, полный привод |
| 34 | 30 | Люк |
| 35 | 30 | Центральный замок |
| 36 | Передние сиденья с электроприводом | |
| 37 | Резерв |
