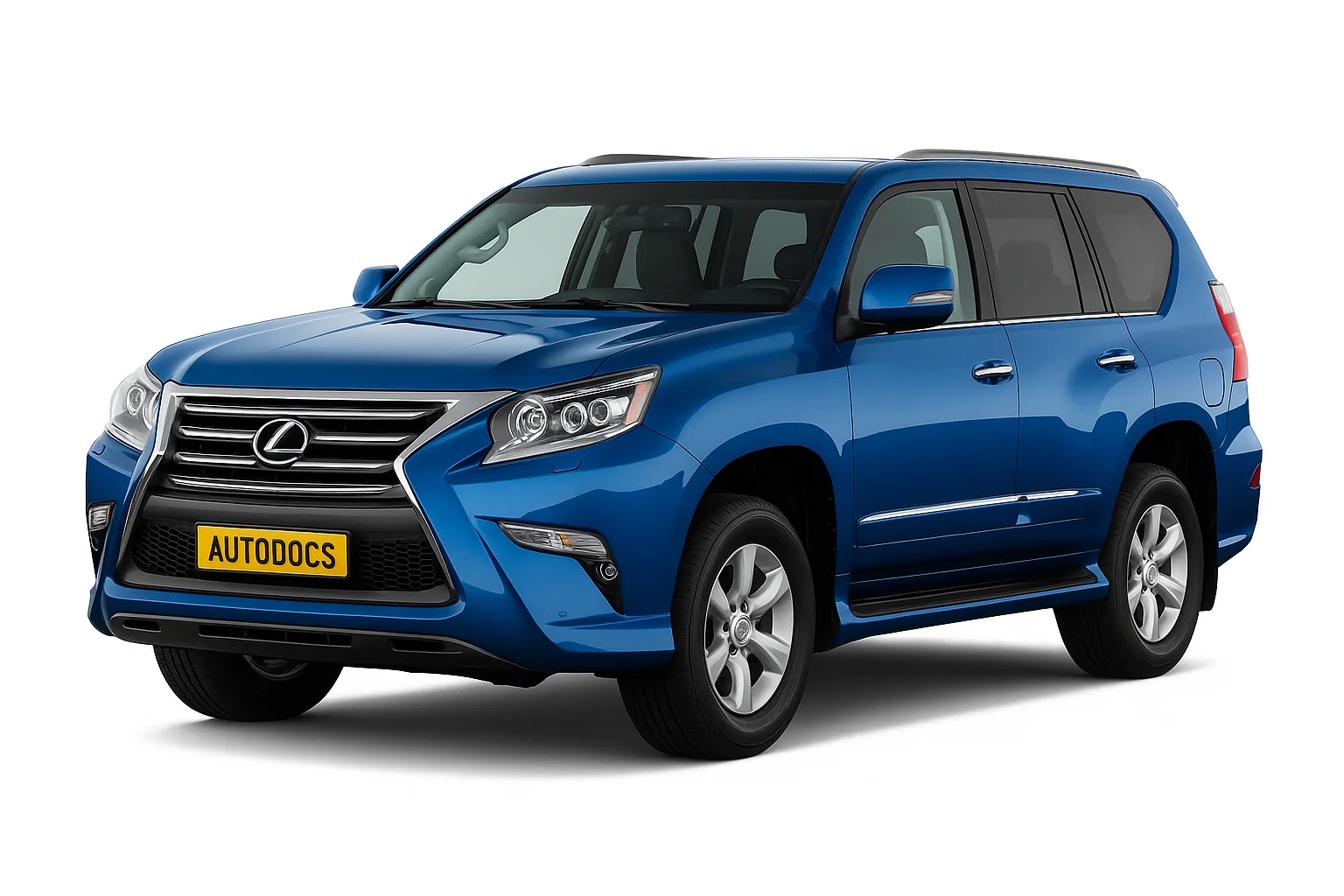

Lexus GX 460 представляет 2 поколение модельного ряда GX которое производилось в 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 году с обозначением J150. За это время модель получила обновление. В данной статье вы найдёте описание предохранителей и реле Лексус GX 460 со схемами блоков, их фотографиями и местами расположения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.
Блок в салоне
Основой блок предохранителей в салоне находится под панелью приборов.
Сверяйте назначение со своими схемами на крышке блока.
| № | A | Описание |
|---|---|---|
| 1 | 15 | P/OUTLET — Электрическая розетка |
| 2 | 7,5 | ACC — Электродвигатель наружных зеркал заднего вида. BODY ECU, система кондиционирования воздуха, аудиосистема, навигационная система, система помощи при парковке, последовательный переключатель, резервное репе, DSS#2 ECU, индикатор AT EFI ECU, ECU блокировки переключения передач |
| 3 | 10 | BKUP LP — Фонари заднего хода, аудиосистема, многофункциональный дисплей, DSS#2 ECU, датчик системы помощи при парковке |
| 4 | 10 | TOWING BKLP — Буксировка |
| 5 | 20 | AVS — Система пневматической подвески |
| 6 | 10 | KDSS ECU |
| 7 | 20 | 4WD — Система 4WD. блокировка заднего дифференциала |
| 8 | 30 | P/SEAT FL — Переднее сиденье с электроприводом (левое) |
| 9 | 25 | BODY ECU — Электродвигатель блокировки дверей, открыватель стеклянного люка |
| 10 | 30 | PSB ECU |
| 11 | 15 | TI & ТЕ — Регулировка наклона и вылета рулевого колеса |
| 12 | 15 | FOG FR — Противотуманные фары |
| 13 | 7,5 | OBD — Диагностический разъём |
| 14 | 7,5 | A/C — Система кондиционирования воздуха |
| 15 | 7,5 | AM1 — Система запуска |
| 16 | 25 | DOOR RL — Электрические стеклоподъемники заднего окна (левое) |
| 17 | 10 | ECU-IG NO.1 — ECU блокировки переключения передач, VSC ECU, датчик рулевого управления, датчик скорости рысканья, последовательный переключатель, ECU автоматической работы стеклоочистителя, резервное реле, обогрев наружного зеркала заднего вида, регулировка наклона и длины рулевой колонки, PSB ECU, DSS#1 ECU, передней датчик радара, ECU усилителя рулевого управления, AFS ECU |
| 18 | 7,5 | IG1 — Передней указатель поворота, задний указатель поворота, боковой указатель поворота, повторитель поворота, фонарь прицепа, ALT, VSC, переключатель C/C |
| 19 | 10 | ECU-IG NO.2 — Обогрев заднего стекла, выключатель подогрева сидений, реле инвертора, система кондиционирования воздуха, зеркало ЕС, BODY ECU, переключатель дополнительного отопителя, навигационная система, DSS#2 ECU, ECU люка, переключатель приборов, датчик системы помощи при парковке, вспомогательные приборы, ECU складного сиденья, O/H IG, противообледенительное устройство, AFS ECU, D-модуль, датчик дождя, пневматическая подвеска Р/SEAT IND |
| 20 | 20 | S/HTR FR — Обогреватель сиденья |
| 21 | 30 | P/SEAT FR — Переднее сиденье с электроприводом (правое) |
| 22 | 30 | DOOR Р — Электропривод стеклоподъемника переднего окна (со стороны пасажира) |
| 23 | 10 | DOOR — Электропривод стеклоподъемников окон |
| 24 | 25 | DOOR D — Электропривод стеклоподъемника переднего окна (со стороны водителя) |
| 25 | 25 | DOOR RR — Электрические стеклоподъемники заднего окна (правое) |
| 26 | 25 | S/ROOF — Люк крыши |
| 27 | 30 | WIP — Очистители и омыватель ветрового стекла |
| 28 | 20 | WASHER — Стеклоочистители и омыватель ветрового стекла, стеклоочистители и омыватель заднего стекла |
| 29 | 10 | COOLING — Охлаждаемый отсек |
| 30 | 10 | IGN — EFI ECU, C/OPN RLV, VSC ECU, ECU подушки безопасности, интеллектуальная система входа и запуска, ECU блокировки рулевого управления. ECU шлюза CAN |
| 31 | 7,5 | GAUGE — Приборы |
| 32 | 7,5 | PANEL — Подсветка переключателей, освещение перчаточного ящика, навигационная система, аудиосистема, система кондиционирования воздуха, переключатель наружных зеркал заднего вида, переключатель складывания сидений, многофункциональный дисплей. P/SEAT IND, SHIFT, COOL BOX |
| 33 | 10 | TAIL — Передние габаритные огни, задние фонари, фонари освещения номерного знака, EFI ECU, задние противотуманные фонари, буксировка, передние противотуманные фонари |
За прикуриватель отвечает предохранитель номер 1 на 15А.
Рядом с данным блоков могут крепится некоторые реле, например реле указателей поворотов.
Блок под капотом
Основной блок предохранителей и реле находится рядом с аккумулятором.
| № | A | Назначение предохранителей |
|---|---|---|
| 1 | 40 | A/C RR — Задняя система кондиционирования воздуха |
| 2 | 30 | PTC HTR NO.3 — Обогреватель РТС |
| 3 | 50 | AIR SUS — Система пневматической подвески, AIR SUS N0.2 |
| 4 | 15 | NV — Инвертор |
| 5 | 30 | DEF — Обогрев заднего стекла |
| 6 | 7,5 | FOG RR — Задние противотуманные фонари |
| 7 | 20 | DEICER — Противообледенительное устройство стеклоочистителей |
| 8 | 25 | FUEL HTR*1 — Подогреватель топлива |
| 8 | 10 | AIR PUMP HTR*2 — Обогреватель нагнетателя воздуха |
| 9 | 30 | PTC HTR NO 2 — Обогреватель РТС |
| 10 | 50 | PTC HTR NO 1 — Обогреватель РТС |
| 11 | 20 | IG2 — Инжектор, зажигание, приборы |
| 12 | 10 | HORN — Звуковой сигнал |
| 13 | 25 | EFI ECU, EDU, ЕСТ, ECU. топливный насос, реле подогрева A/F, FPC, EFI N0.2 |
| 14 | 20 | A/F*3 — A/F SSR |
| 15 | 15 | MIR HTR — Обогреватель зеркала |
| 16 | 10 | VISCUS*1 — Обогреватель VISC |
| 17 | 30 | FOLD SEAT LH — Складное сиденье (левое) |
| 18 | 30 | FOLD SEAT RH — Складное сиденье (правое) |
| 19 | 10 | A/C COMP — Система кондиционирования воздуха |
| 20 | 20 | CDS FAN — Вентилятор конденсатора |
| 21 | 10 | STOP — Реле аварийного стоп-сигнала, стоп-сигналы, верхний стоп-сигнал, переключатель стоп-сигналов, VSC/ABS ECU, буксировка, интеллектуальная система входа и запуска, ЕСТ ECU |
| 22 | 7,5 | AIR SUS N0.2 — AIR SUS ECU |
| 23 | 15 | H-LP RH-HI — Фара дальнего света (правая фара) |
| 24 | 15 | H-LP LH-HI — Фара дальнего света (левая фара) |
| 25 | 50 | HTR — Система кондиционирования воздуха |
| 26 | 30 | WIP WSH RR — Стеклоочистители и омыватель заднего стекла |
| 27 | 30 | H-LP CLN — Очиститель фар |
| 28 | 30 / 40 | STARTER MTR — Стартер |
| 29 | 25 | H-LP HI — Реле DIM, фары |
| 30 | 7,5 | ALT — Система зарядки |
| 31 | 15 | TURN&HAZ — Передний сигнал поворота, задний сигнал поворота, боковой сигнал поворот, приборный сигнал поворота, сигнал прицепа |
| 32 | 25 | D/L N0.1 — Электродвигатель блокировки дверей, открыватель стеклянного люка |
| 33 | 10 | ETCS*3 — EFI ECU |
| 34 | 15 | FUEL PMP*5 — Топливный насос |
| 35 | 30 | TOWING — Буксировка |
| 36 | 140 / 120 | ALT — Система кондиционирования воздуха, AIR SUS, очиститель фар, обогреватель РТС, буксировка, складное сиденье, STOP, обогрев заднего стекла, MIR HTR, CDS FAN, RR FOG, DEICER, MG-CLT, J/B, INV, RR WIP, RR WSH |
| 37 | 80 | P/l-B — Инжектор, зажигание, приборы. EFI, подогрев A/F, звуковой сигнал |
| 38 | 80 | GLOW*4 — Свеча подогрева |
| 39 | 15 | RAD N0.1 — Аудиосистема, навигационная система, развлекательная система для задних пассажиров |
| 40 | 7,5 | AM2 — Система запуска |
| 41 | 10 | RAD N0.2 — Навигационная система |
| 42 | 7,5 | MAYDAY*8 |
| 43 | 30 | AMP — Аудиосистема |
| 44 | 50 | ABS, VSC |
| 45 | 30 | ABS, VSC |
| 46 | 50 | AIR РМP*3 — Нагнетатель воздуха |
| 47 | 10 | SECURITY — Звуковой сигнал системы безопасности, сирена с автономным питанием, система двойного запирания ECU |
| 48 | 7,5 | SMART — Интеллектуальная система входа и запуска |
| 49 | 20 | STRG LOCK — Система блокировки рулевого управления |
| 50 | 30 | TOWING ВRK — Буксировка |
| 51 | 15 | WIP RR — Задний стеклоочиститель |
| 52 | 10 | DOME — Освещение салона, фонари персонального освещения, подсветка индивидуального зеркала, фонари освещения порогов дверей, подсветка углубления для ног, внешнее освещение порогов, потолочный модуль |
| 53 | 10 | ECU-B — BODY ECU. приборы, обогреватель, датчик рулевого управления, пульт дистанционного управления, память положений сиденья, регулировка наклона и длины рулевой колонки, многофункциональный дисплей, интеллектуальная система входа и запуска, складное сиденье, охлаждаемый отсек, DSS№2 ECU, переключатель на рулевом колесе, переключатель D-модуля, потолочный модуль |
| 54 | 15 | H-LP RH-LO — Фара ближнего света (правая), система коррекции наклона света фар |
| 55 | 15 | H-LP LH-LO — Фара ближнего света (левая) |
| 56 | 10 | INJ — Соленоид, инжектор, зажигание, ЕСТ ECU, фильтр подавления помех |
| 57 | 10 | EFI NO.2 — O2 SSR, AFM, ACIS VSV, Al COMB, EYP VSV, Al DRIVER, EGR VRV, SWIRL VSV, SWIRL VSV 2, E/G CUT VSV, EGR COOL BYPASS VSV, D-SLOT ROTARY SOL, Al VSV RLY |
| 58 | 7,5 | WIP FR NO.2 — DSS#1 ECU |
| 59 | 15 | WSH RR — Омыватель заднего стекла |
| 60 | Запасной предохранитель | |
| 61 | Запасной предохранитель | |
| 62 | Запасной предохранитель |
Отдельно, в торце, могут устанавливаться некоторые предохранители:
- 20А IG2 — Система Smart
- 10A HORN — Сигнал
- 25A EFI — адаптивная система поддрежания скорости, систма управления АКП, система управления двигателем
- 20A EFI MAIN — адаптивная система поддрежания скорости, систма управления АКП, система управления двигателем
| № | Обозначение реле |
|---|---|
| WASHER RR | реле омывателя заднего стекла |
| S-HORN | реле звукового сигнала |
| A/C COMP | реле компрессора кондиционера |
| VISCUS | реле вязкостного отопителя |
| BKUP LP | реле заднего света фар |
| H-LP HI | реле дальнего света фар |
| H-LP LO | реле ближнего света фар |
| MIR HTR | реле обогрева зеркал |
| DEF | реле обогревателя заднего стекла |
| CDS FAN | реле электро двигателя вентилятора конденсатора |
| FOG RR | реле задних противотуманных фонарей |
| FUEL PUMP | реле топливного насоса |
| PANEL | реле приборной панели |
| FUEL HTR | реле подогрева топлива |
| INV | реле инвертора |
| DOME | реле освещения салона |
| ST | реле стартера |
| AIR SUS | реле системы AHC |
| GLOW | реле свечей накала |
