Кроссовер Mitsubishi Outlander 1 го поколения выпускался в 2001, 2002, 2003, 2004, 2005, 2006, 2007 и 2008 году и поставлялся по всему миру. Так же известен под названием Mitsubishi Airtrek и Montero Outlander. В данном материале мы покажем описание предохранителей и реле Митсубиси Аутлендер 1 (Аиртрек) со схемами блоков и местами их расположения. Выделим предохранитель прикуривателя.

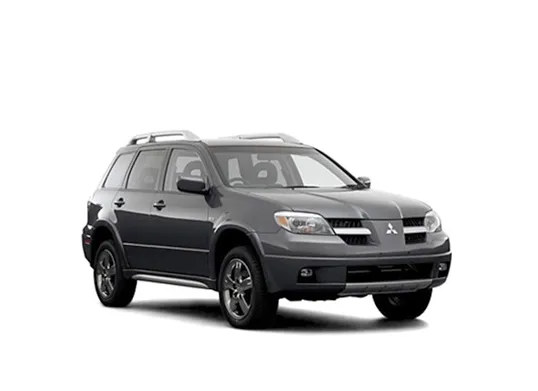

Mitsubishi Outlander I

Блок в салоне

расположение блока в салоне

Он находится за перчаточным ящиком в нижней части панели приборов.

Mitsubishi Outlander 1

Сверяйте назначение со своими схемами.

пример схемы блока

Фото – пример

Блок предохранителей в салоне

Схема

Схема блока в салоне аутлендер 1

Описание предохранителей

1 10A Система зажигания
2 7,5А Комбинация (панель) приборов
3 7,5A Фонари заднего хода, Реле управления автоматической коробкой передач
4 7,5А Система поддержания скорости
5 7,5A Система кондиционирования
6 7.5A Пульт управления наружными зеркалами
7 20A Очистители и омыватели, Электронный блок управления освещением
8 7,5A Электронный блок управления двигателем и автоматической коробкой передач (для автомобилей с АКПП), электронный блок системы управления двигателем, реле топливного насоса
9 15A Прикуриватель
10 Резерв
11 7,5A Электропривод зеркал
12 7,5A АБС
13 10A Аудиосистема, Радио
14 15A Очиститель /омыватель заднего стекла
15 15A Диагностический разъем
16 10A Задний противотуманный фонарь
17 Резерв
18 10A Лампы освещения салона
19 30A Электродвигатель вентилятора отопителя
20 30A Обогреватель заднего стекла
21 20A Электродвигатель привода люка
22 10A Подогреватель сидений
23 10A Насос охлаждения промежуточного охладителя турбо компрессора
24 Резерв

За прикуриватель отвечает предохранитель номер 9 на 15А.

Расшифровка реле

  1. Реле топливного насоса (1)
  2. Реле подогрева передних сидений
  3. Реле топливного насоса (2)
  4. Реле розетки для подключения дополнительного оборудования
  5. Реле задних противотуманных фонарей
  6. Реле электро стекло подъемников
  7. Реле электродвигателя вентилятора отопителя
  8. Реле обогревателя заднего стекла

Блоки под капотом

Устанавливаются в левой части моторного отсека. Состоят из главного блока предохранителей и реле и блока с реле

расположение блока под капотом

Фото пример

Блоки под капотом

Основной блок

Схема

Схема блока под капотом аутлендер 1

Назначение предохранителей

1 60A Блок предохранителей/ реле приборной панели
2 50A Электродвигатель вентилятора системы охлаждения
3 60A Система ABS
4 40A Цепи замка зажигания
5 30A Электропривод стеклоподъемников
6 15A Противотуманные фары
7 15A/20A Подогреватель сидений
8 10A Звуковой сигнал
9 20A Система управления двигателем
10 10A Электромагнитная муфта компрессора кондиционера
11 15A Стоп-сигналы
12 15A Обогреватель лобового стекла
13 7,5А Генератор
14 10A Аварийная сигнализация
15 20A Электронный блок управления КПП
16 10A Дальний свет правой фары
17 10A Дальний свет левой фары
18 10A Ближний свет правой фары
19 10A Ближний свет левой фары
20 7,5A Задний фонарь (правый)
21 7,5A Задний фонарь (левый)
22 10A Лампы освещения салона
23 10A Аудиосистема
24 15A Топливный насос
25 15A Разъем питания дополнительного оборудования

Обозначение реле

  1. Резерв
  2. Реле обогревателя лобового стекла
  3. Реле разъема питания дополнительного оборудования
  4. Реле звукового сигнала
  5. Реле противотуманных фар
  6. Реле электродвигателя вентилятора системы охлаждения

Блок с реле

Схема

Схема блока реле

Описание

  1. Реле электромагнитной муфты компрессора кондиционера
  2. Реле системы управления двигателем
  3. Реле электронного блока управления КПП
  4. Реле зажигания
  5. Реле блока управления дроссельной заслонкой
  6. Резерв
  7. Резерв

Главный предохранитель

Главный силовой предохранитель исполненный в виде плавкой вставки высокой мощности находится на плюсовой клемме аккумуляторной батареи.

Силовой предохранитель
