Пикап Mazda BT-50 первого поколения собирался в 2006, 2007, 2008, 2009, 2010 и 2011 году. Далее в производстве второе поколение Мазда БТ. В данной публикации мы подробно рассмотрим описание предохранителей и реле Мазда Бт 50 со схемами блоков, фото – примерами и местами их расположения. Отметим предохранитель прикуривателя.

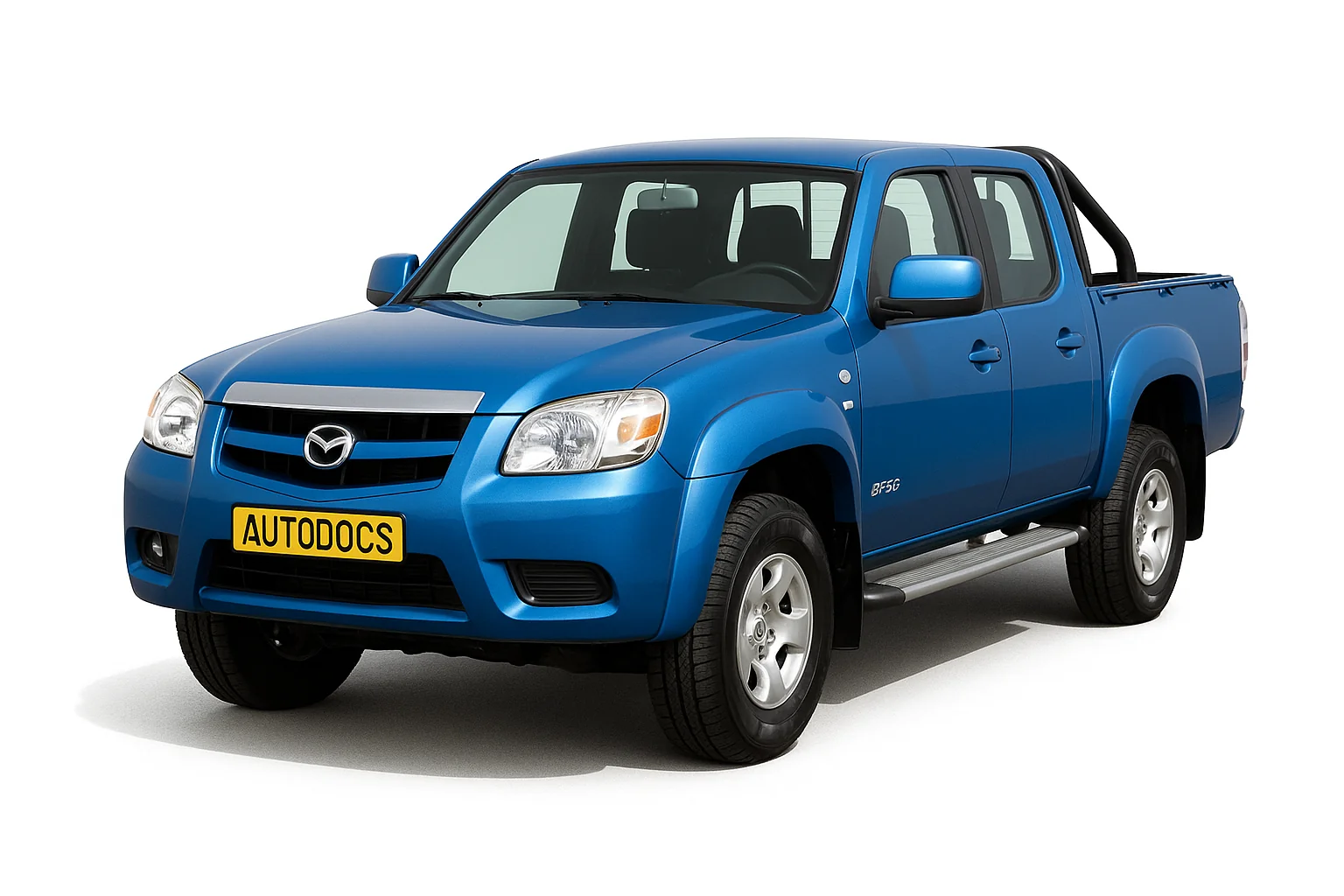

Мазда бт 50

Количество элементов в блоках и их назначение может отличатся от представленного и зависит от года выпуска и уровня оснащения.

В данной модели предусмотрены 2 основных блока с предохранителями и реле: в салоне и под капотом.

Блок под капотом

Расположен недалеко от аккумулятора.

Пример

Фото блока под капотом

Другой пример с крышки блока

Фото пример

Схема

схема блока под капотом

Описание

1 80А MAIN – Для защиты всех цепей
2 60А GLOW – Свечи
3 40А IG KEY 1 – Системы управления двигателем, комбинация приборов, прикуриватель и электрические стеклоподъемники
4 60А BTN – Подсветка HEAD – Фары
5 20А INJ/ALT – Форсунки и топливная система
6 40А ABS – Электромотор системы ABS, лампы системы аварийной сигнализации, лампы стоп ­сигналов
7 30А PTC – Подогреватель топлива, дополнительный отопитель
8 60А IG KEY 2 – Система кондиционирования воздуха, очистители и омыватели ветрового стекла
9 60А BTN 1 – Система кондиционирования воздуха, обогрев заднего стекла или Центрального замка или электромагнитный клапан ABS 1, или электрические стеклоподъемники или лампы задних габаритных или противотуманных фонарей

Блок в салоне

Он находится под панелью приборов за защитной крышкой.

Блок в салоне

Фото – пример исполнения

Фото пример блока в салоне

Схема

Блок в салоне фото - схема

Описание

1 20А Прикуриватель, аудиосистема, электриче­ский привод наружных зеркал, дополни­тельная электрическая розетка
2 15А Сиденье с обогревом
3 15А Очистители и омыватели ветрового стекла
4 10А Реле системы кондиционирования воздуха и системы ABS
5 30А Система централизованной блокировки замков
6 30А Электрические стеклоподъемники
7 20А Электромагнитный клапан ABS
8 15А Фонари стоп-сигналов и звуковой сигнал
9 10А Аварийная световая сигнализация
10 15А Комбинация приборов, фонари заднего хода, указатели поворота и система автоматиче­ской блокировки ступиц передних колес (RWF)
11 15А Системы управления двигателем
12 5А Круиз-контроль
13 10А Электромагнитная муфта системы кондици­онирования воздуха
14 20А Обогреватель заднего стекла
15 10А Задний противотуманный фонарь
16 15А Правя фара головного света
17 15А Левая фара головного света
18 15А Передние противотуманные фары
19 10А Задние габаритные фонари, передние габаритные фонари, фонарь освещения номерного знака
20 15А Лампы освещения салона и контрольные лампы
21 Резерв
22 30А Электрические стеклоподъемники

За прикуриватель отвечает предохранитель 1 на 20А.

Реле

Общая схема расположения реле

Схема реле

Расшифровка

  1. AIR CON RELAY – Реле кондиционера
  2. HORN RELAY – Реле сигнала
  3. FRONT FOG LAMP RELAY – Реле передних противотуманных ламп
  4. REAR FOG LAMP RELAY – Реле задних противотуманных ламп
  5. REAR DEFOGGER RELAY – Реле обогрева заднего стекла
  6. STARTER RELAY – Реле стартера
  7. BLOWER MOTOR RELAY – Реле мотора вентилятора
  8. TNS RELAY – Реле габаритов
  9. HEAD LAMP RELAY – Реле передних фар
