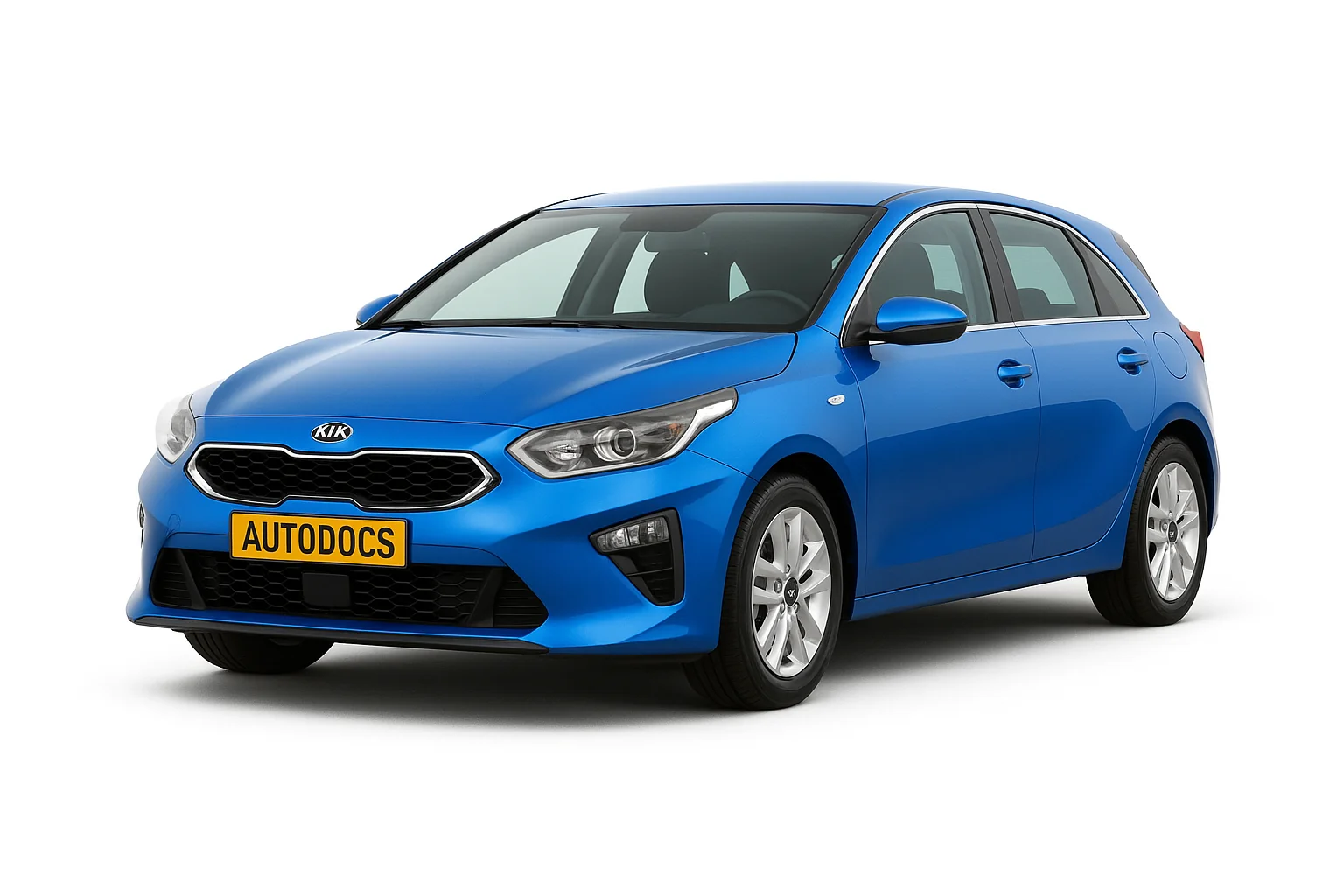

Kia Ceed 3 выпускался в 2018, 2019, 2020, 2021 и 2022 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.
Количество элементов в блоках и их назначение может отличаться от показанного и зависит от года выпуска и комплектации модели.
Блок в салоне
Он находится под панелью приборов со стороны водителя, за защитной крышкой.
На обратной стороне которой будет нанесено актуальное назначение в виде схемы.
| № | A | Описание |
|---|---|---|
| 1 | 10 | Резерв |
| 2 | 10 | Модуль IMS (встроенной системы памяти) водителя, модуль управления кондиционером, модуль двери багажного отделения с электроприводом |
| 3 | 10 | Модуль активной воздушной заслонки, диагностический разъем, комбинация приборов, переключатель аварийной сигнализации, блок реле ICM (интегральный модуль) (реле складывания/раскладывания наружных зеркал), автоматический датчик освещенности и фотодатчик, выключатель консоли, наружная ручка интеллектуального ключа со стороны водителя/пассажира |
| 4 | 10 | Реле двери багажного отделения |
| 5 | 25 | Стекло подъемник правого стекла |
| 6 | 25 | Стекло подъемник левого стекла |
| 7 | 25 | Модуль системы запоминания положения сиденья водителя (IMS), ручной переключатель положения сиденья водителя |
| 8 | 7.5 | Модуль управления интеллектуальной системой помощи при парковке, выключатель амортизирующей прокладки, интегрированный блок управления электрооборудованием кузова (IBU) |
| 9 | 10 | Резерв |
| 10 | 10 | Модуль экстренного вызова системы ЭРА-ГЛОНАСС |
| 11 | 20 | Модуль управления подогревом задних сидений |
| 12 | 10 | Наружное зеркало заднего вида с электроприводом со стороны водителя/пассажира, модуль управления системой кондиционирования воздуха |
| 13 | 20 | Подогрев переднего сиденья |
| 14 | 25 | Усилитель звукового сигнала аудиосистемы, усилитель (AMP) |
| 15 | 15 | Преобразователь постоянного тока низкого напряжениям (аудиосистема/AMP (усилитель)), головное устройство аудио, аудио/видео и навигации |
| 16 | 10 | Электрический стояночный тормоз, модуль управления подогревом задних сидений, модуль экстренного вызова ЭРА-ГЛОНАСС, электрохроматическое зеркало, аудио, главный блок управления аудио/видео и навигацией, подсветка рычага переключения автоматической коробки передач, модуль управления системой кондиционирования воздуха, преобразователь постоянного тока низкого напряжениям (аудиосистема/AMP (усилитель)), модуль управления подогревом передних сидений, модуль управления вентиляцией передних сидений, модуль системы запоминания положения сиденья водителя (IMS), переключение передних фар на ручке с левой/правой стороны |
| 17 | 15 | Задний стеклоочиститель |
| 18 | 20 | Дверной замок |
| 19 | 15 | Интегрированный блок управления электрооборудованием кузова (IBU) |
| 20 | 10 | Интегрированный блок управления электрооборудованием кузова (IBU), переключатель стоп-сигналов |
| 21 | 10 | Модуль управления подогревом передних сидений, модуль управления вентиляцией передних сидений |
| 22 | 25 | Зажигание, Соединительная панель моторного отделения (предохранитель — ECU5, SENSOR4, ABS3, TCU2) |
| 23 | 10 | Стеклоочиститель переднего стекла |
| 24 | 7.5 | Кондиционер |
| 25 | 10 | Подушка безопасности |
| 26 | 15 | Стекло омыватель |
| 27 | 10 | Резерв |
| 28 | 25 | Резерв |
| 29 | 25 | Резерв |
| 30 | 7.5 | Электро усилитель руля |
| 31 | 7.5 | Модуль управления подогревом задних сидений, модуль управления подогревом передних сидений, модуль управления вентиляцией передних сидений, нагреватель сопла, соединительная панель моторного отделения (реле дальнего света передних фар, реле передних фар), реле DCU (блок управления дозированием), двигатель вентилятора охлаждения |
| 32 | 20 | Люк в крыше |
| 33 | 20 | Люк в крыше |
| 34 | 7.5 | Комбинация приборов |
| 35 | 7.5 | Переключатель спортивного режима, переключатель стоп-сигналов, |
| 36 | 7.5 | Запуск |
| 37 | 15 | Резерв |
| 38 | 7.5 | Интегрированный блок управления электро оборудованием кузова (IBU) |
| 39 | 7.5 | Индикатор подушки безопасности |
| 40 | 7.5 | Интегрированный блок управления электро оборудованием кузова (IBU) |
| 41 | 10 | Аудио, Главный блок управления аудио/ видео и навигацией, Преобразователь постоянного тока низкого напряжениям (аудиосистема/AMP (усилитель)) |
| 42 | 15 | Модуль управления системой пассивной безопасности |
| 43 | 10 | Резерв |
| 44 | 10 | Соединительная панель моторного отделения (реле ВЕНТИЛЯТОРА), модуль управления кондиционером, резистор вентилятора, электродвигатель вентилятора, |
| 45 | 15 | Аудио, Главный блок управления аудио/видео и навигацией, модуль управления кондиционером, преобразователь постоянного тока низкого напряжения, (аудиосистема/AMP (усилитель)) |
| 46 | 20 | Прикуриватель, розетка на ручке с левой стороны |
За прикуриватель отвечает предохранитель номер 46 на 20А.
Блок под капотом
Расположен в левой части моторного отсека.
Обозначение реле
Назначение предохранителей
На плюсовой клемме АКБ отдельно находится предохранитель высокой мощности в виде плавкой вставки.
Если не подходят схемы или владеете другим поколением Kia Ceed, изучите описание для 2-го поколения.
Частые вопросы: предохранители и реле Kia Ceed 3 (2018–2022)
Где находится блок предохранителей на Kia Ceed 3 (2018–2022)?
Где искать блоки на Kia Ceed 3 (2018–2022): Реле двери багажного отделения; Электро усилитель руля. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Kia Ceed 3 (2018–2022)?
Найдите позицию прикуривателя в таблице на странице Kia Ceed 3 (2018–2022) (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Какой предохранитель отвечает за магнитолу на Kia Ceed 3 (2018–2022)?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Какой предохранитель отвечает за стеклоочистители на Kia Ceed 3 (2018–2022)?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Kia Ceed 3 (2018–2022)?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Kia Ceed 3 (2018–2022)?
Схема и таблица предохранителей Kia Ceed 3 (2018–2022) — на этой странице: Блок в салоне, Блок под капотом. Сохраните страницу — номиналы соответствуют штатной комплектации.
Сколько блоков предохранителей на Kia Ceed 3 (2018–2022)?
На Kia Ceed 3 (2018–2022) обычно 3 блока: салонный и подкапотный, как указано в разделе «Блок в салоне». Третий блок в багажнике — только если он есть в перечне на этой странице.
Можно ли ставить предохранитель большего номинала на Kia Ceed 3 (2018–2022)?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Kia Ceed 3 (2018–2022) и может привести к оплавлению жгута. Ставьте только значение из таблицы.
