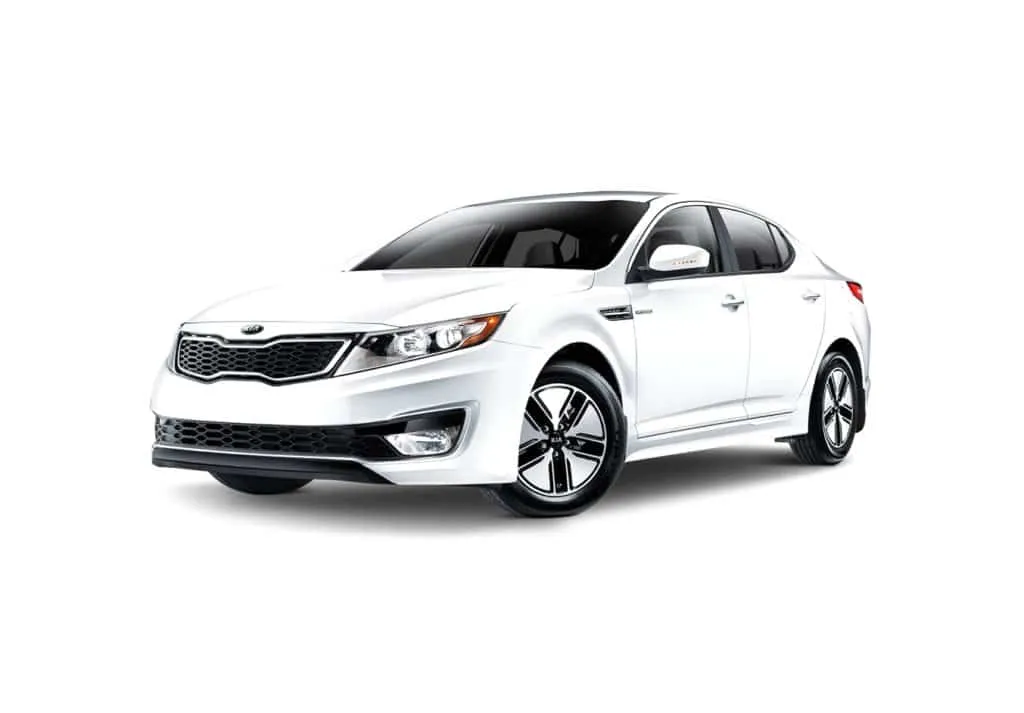

Kia Optima 3 выпускался в 2010, 2011, 2012, 2013, 2014 и 2015 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.
Реклама
Содержание
Актуальные схемы блоков и назначение их элементов будут представлены на обратной стороне защитной крышки, сверяйте обозначение.
Блок в салоне
Он находится в салоне, под панелью приборов, со стороны водителя, за защитной крышкой.
Реклама
Вариант 1
Вариант 2
| № | A | Назначение |
|---|---|---|
| F1 MODULE 3 | Переключатель спортивного режима, соленоид блокировки ключа (без эл. ключа) | |
| F2 Start | Блок управления эл. ключа (с эл. ключом) | |
| F3 Power socket | Передняя розетка питания | |
| F4 MODULE 5 | Блок управления эл. ключом (со смарт ключом ), реле обогревателя заднего сиденья лев/ прав, блок реле и предохранителей моторного отсека (реле 2) | |
| F5 MODULE 2 | ВСМ (блок управления электро оборудованием кузова), панорамный люк в крыше, датчик дождя | |
| F6 SPARE | Запасной | |
| F7 Trunk | Реле крышки багажника, выключатель открытия лючка горловины топливного бака и багажника, двигатель открытия крышки багажника, блок реле ICM (реле открытия лючка горловины топливного бака) | |
| F8 Clock | Декоративная лампа двери водителя /пассажира, переключатель наружного зеркала с электроприводом, блок управления кондиционером, декоративная лампа надставки панели приборов, лампа потолочной консоли, усилитель, ВСМ (блок управления электро оборудованием кузова), блок управления эл. ключа (с эл. ключом ), аудиосистема, аудиовизуальное головное устройство с навигацией | |
| F9 Cigar | Прикуриватель | |
| F10 Heating steering wheel an arm. | Обогреватель рулевого колеса | |
| F11 Snowflake | Модуль управления системой кондиционирования, блок реле и предохранителей М/О (РЕЛЕ 14) | |
| F12 Brush | Блок реле и предохранителей М/О (РЕЛЕ 11/12), много функциональный переключатель, электродвигатель переднего стеклоочистителя | |
| F13 Obr.seating | Обогреватель подушки сиденья водителя/ пассажира с климат-контролем (с климат – контролем сидений), модуль обогревателя сидений водителя/ пассажира (без климат – контроля сидений) | |
| F14 Spare | Запасной | |
| F15 Mirror | Наружное зеркало с электроприводом со стороны водителя/ пассажира | |
| F16 MODULE 4 | Обогреватель подушки сиденья водителя/ пассажира с климат-контролем (с климат-контролем сидений), модуль обогревателя сидений водителя/ пассажира (без климат-контроля сидений), переключатель обогревателя передних сидений и климат-контроля сидений | |
| F17 Indicator | Комбинация приборов | |
| F18 Start | Блок управления эл. ключа (с эл. ключом ), реле охранной сигнализации (без эл. ключа ) | |
| F19 Gr. seating | Реле обогревателя заднего сиденья ЛЕВ/ ПРАВ | |
| F20 Seat | Ручной переключатель пассажирского сиденья | |
| F21 Against headlights | Реле заднего противотуманного фонаря | |
| F22 MODULE 1 | Привод корректора угла наклона левой/ правой фары, блок ВСМ, блок автоматической коррекции угла наклона фар (автом . HLLD), блок ручной коррекции угла наклона фар (pyчн. HLLD), указатель положения рычага АКПП, комбинация приборов, электро хромное зеркало, модуль интегрированной системы памяти водительского сидения, задний зуммер помощи при парковке, блок управления кондиционером, модуль системы удержания в пределах полосы, модуль системы помощи при парковке | |
| F23 Empty | Резерв | |
| F24 Indicator | Модуль управления ПСБ, индикатор напоминания о не пристегнутом ремне безопасности (правостороннее управление), сигнальная лампа (Европа) | |
| F25 Door glass | Модуль окна водителя с сервоприводом стекла с защитой от защемления (левостороннее управление), модуль окна пассажира с сервоприводом стекла с защитой от защемления (право стороннее управление), модуль окна левой задней двери с сервоприводом стекла с защитой от защемления, реле левого электрического стекло подъемника | |
| F26 Forced. | Усилитель | |
| F27 Start | Блок управления эл. ключа, держатель брелка, кнопка пуска и останова | |
| F28 Spare | Запасной | |
| F29 MDPS | Переключатель надставки панели приборов, модуль управления EPS (с MDPS), датчик угла поворота управляемых колес (без MDPS) | |
| F30 Start | Блок управления эл. ключа (с эл. ключом) | |
| F31 Glass door | Модуль окна водителя с сервоприводом стекла с защитой от защемления (право стороннее управление), модуль окна пассажира с сервоприводом стекла с защитой от защемления (левостороннее управление), модуль окна правой задней двери с сервоприводом стекла с защитой от защемления, реле правого электрического стекло подъемника | |
| F32 Seat | Модуль IMS водительского сиденья, переключатель ручного режима сиденья водителя, переключатель поясничной опоры сиденья водителя (2-ходовой ) | |
| F33 Door lock | Реле блокировки двери, реле разблокировки двери, реле звукового сигнала прерывателя поворотов, реле двойной блокировки (право стороннее управление) | |
| F34 Luke | Панорамный люк в крыше | |
| F35 ING 1 | 10 | Блок реле и предохранителей моторного отсека (F11-, F12-15A, F13-10А) |
| F36 Audio system | Аудиовизуальное головное устройство с навигацией | |
| F37 Interior lamp | Наружная ручка эл. ключа двери водителя/ пассажира (с эл. ключом ), лампа двери водителя/ пассажира, блок управления кондиционером, подсветка ключа зажигания и переключатель открытия двери (без эл. ключа ), радиочастотный приемник (с эл. ключом ), блок IMS водителя, ВСМ, переключатель наружного зеркала с электроприводом, реле автоматического выключения лампы, соединитель канала передачи данных, лампа освещения порога со стороны водителя/ пассажира, комбинация приборов, автоматическое включение осветительных приборов и фотоэлемент (с охр. сигнализацией ) |
Реклама
Реле
С обратной стороны блока могут находится отдельные реле: реле левого и правого окна с сервоприводом стекла, реле крышки багажника и реле блокировки двери.
Блоки под капотом
Основной блок
Расположен в левой части подкапотного пространства.
Назначение предохранителей
| № | Обозначение реле |
|---|---|
| 1 | Реле обогревателя переднего стекла |
| 2 | Реле блока SMK |
| 3 | Реле HAC |
| 4 | Реле датчика дождя |
| 5 | Реле вентилятора |
| 6 | Реле включения звуковой сигнализации |
| 7 | Реле стеклоочистителя |
| 8 | Резерв |
| 9 | Резерв |
| 10 | Пусковое реле |
| 11 | Реле вентилятора кондиционера (малая скорость) |
| 12 | Реле вентилятора кондиционера (высокая скорость) |
| 13 | Реле топливного насоса |
| 14 | Реле сигнала |
| 15 | Реле обогревателя заднего стекла |
| 16 | Реле управления двигателем |
| 17 | Реле кнопки пуска 1 (ACC) |
| 18 | Реле кнопки пуска 2 (IG1) |
| 19 | Реле кнопки пуска 3 (IG2) |
| 20 | Резерв |
Реклама
Дополнительный блок
Устанавливается в передней части моторного отсека в моделях с дизельными двигателями.
Описание
- 80А – свечи накала
- PTC HEATER – подогреватель (дополнительный отопитель)
- 30А – топливный фильтр
Главный предохранитель
Главный силовой предохранитель находится на плюсовой клемме аккумуляторной батареи и выполнен в виде плавкой вставки.
Если не подходят схемы, изучите описание для 4 го поколения Киа Оптима.
