Nissan Primera este un automobil popular, produs în trei generații cu caroserii sedan, break și liftback. Prima generație P10 a fost produsă între 1990 și 1995. A doua generație P11 a fost produsă între 1996 și 2000. A treia generație P12 a fost produsă între 2001 și 2007. În acest articol sunt examinate în detaliu cutiile de siguranțe și relee pentru Nissan Primera P11 și P12 (generația a doua și a treia). Veți găsi o descriere detaliată a amplasării elementelor, fotografii ale cutiilor, scheme detaliate și explicația destinației fiecărei siguranțe și releu. O atenție deosebită este acordată siguranței brichetei – amplasarea și înlocuirea acesteia. Aceste informații îi vor ajuta pe proprietarii Nissan Primera să diagnosticheze și să rezolve independent problemele cu echipamentul electric al automobilului.
Cuprins
P11
Cutiile din habitaclu
Publicitate
| Nr. | Destinație |
|---|---|
| 1 | cutia de siguranțe |
| 2 | întrerupător intermitent |
| 3 | întrerupătorul luminilor de stop |
| 4 | tabloul de bord |
| 5 | releul difuzoarelor |
| 6 | releul spălătorului farurilor |
| 7 | releul difuzoarelor |
| 8 | sistemul antifurt (imobilizator) |
| 9 | corectorul farurilor |
| 10 | releul felinarului cod |
| 11 | unitatea de comandă a airbag-urilor |
| 12 | unitatea de comandă a cutiei de viteze automate |
| 13 | unitatea de comandă a motorului |
| 14 | releul climatizării |
| 15 | releul pompei de combustibil |
| 16 | releul farurilor de ceață |
| 17 | releul geamurilor electrice |
| 18 | releul încălzirii lunetei |
| 19 | suportul cutiei de siguranțe |
| 20 | releul alarmei antifurt |
| 21 | întrerupător intermitent |
| 22 | releul sistemului de aprindere |
| 23 | întrerupător intermitent |
| 24 | releul ventilatorului de habitaclu |
Cutia principală cu siguranțe
Varianta 1
Descriere
De sus în jos, de la stânga la dreapta.
| Nr. | Destinație |
|---|---|
| 1 | Motorul ventilatorului |
| 2 | Climatizare |
| 3 | Tabloul de bord |
| 4 | INJ (Sistemul de injecție) |
| 5 | Componente electronice/ lampa de habitaclu |
| 6 | Motorul ventilatorului |
| 7 | Semnalele de viraj |
| 8 | Pompa de combustibil |
| 9 | Airbag-uri |
| 10 | Senzorul de oxigen și de mers în gol |
| 11 | Senzorul de viteză |
| 12 | Degivratorul lunetei (dacă este prezent) |
| 13 | Componente electronice ale tabloului de bord |
| 14 | Bricheta |
| 15 | ABS |
| 16 | Semnalele demarorului |
| 17 | Ștergătorul lunetei |
| 18 | Farurile de ceață |
| 19 | Oglinzile |
| 20 | Luminile de stop |
| 21 | Ștergătoarele |
| 22 | Priză suplimentară |
| 23 | Sistemul audio |
| 24 | Comanda cutiei de viteze automate |
| 25 | Semnalizarea de avarie |
Pentru brichetă răspunde siguranța a 3-a de sus din rândul din mijloc de 15A.
Varianta 2
Pentru brichetă răspunde siguranța a 2-a din rândul de sus de 15A. În desen este încercuită cu roșu.
Cutiile de sub capotă
| Nr. | Destinație |
|---|---|
| 1 | cutia de siguranțe din compartimentul motor |
| 2 | unitatea de comandă ABS |
| 3 | cutia de relee |
| 4 | motorul electric al ștergătorului parbrizului |
| 5 | releul de preîncălzire pentru automobilele cu motor diesel |
| 6 | releul farului stâng |
| 7 | releul claxonului |
| 8 | releul ventilatorului radiatorului |
| 9 | releul unității de comandă a motorului |
| 10 | releul echipamentelor auxiliare |
| 11 | releul 1 al ventilatorului radiatorului |
| 12 | releul 2 al ventilatorului radiatorului |
| 13 | releul transmisiei neutre |
| 14 | releul climatizării |
| 15 | releul ștergătorului lunetei |
| 16 | releul farului drept |
| 17 | releul ștergătorului parbrizului |
Publicitate
Numărul elementelor și destinația acestora pot diferi de cel prezentat. Decodificarea actuală va fi aplicată pe capac.
Cutia de montaj cu siguranțe
Varianta 1
Descriere
Varianta 2
| Nr. | Denumire |
|---|---|
| hazard | semnalizarea de avarie |
| horn | claxonul |
| alt s | semnalele de excitație a înfășurării generatorului |
| tail | luminile din spate |
| abs sol | solenoidul abs |
| ign sw | întrerupătorul de aprindere |
| abs mtr | motorul abs |
| battery | bateria |
| h/lamp rh | farul drept |
| h/lamp lh | farul stâng |
| audio | sistemul audio |
| eng cont | unitatea de comandă a motorului |
| ign coil | bobina de aprindere |
| throt motor | servomotorul clapetei de accelerație |
| inj | ceva despre injector |
| hid rh | xenon dreapta |
| hid lh | xenon stânga |
| rr defog | farurile de ceață spate |
| rad fan 1,2,3 | ventilatorul radiatorului 1,2,3 |
| main | siguranța principală nu știu pentru ce |
| power window | geamurile electrice |
P12
Cutiile din habitaclu
Cutia principală cu siguranțe
Se află în panoul de instrumente sub capacul de protecție, pe partea inversă a căruia este aplicată schema actuală cu decodificarea elementelor.
Publicitate
| Nr. | A | Descriere |
|---|---|---|
| 1 | 10 | Sistemul audio |
| 2 | 10 | Regulatorul de viteză |
| 3 | 10 | Acționarea electrică a încuietorii portbagajului |
| 4 | 20 | Priză electrică portbagaj |
| 5 | 15 | Luminile de stop |
| 6 | 10 | Farurile de ceață |
| 7 | 20 | Încălzirea lunetei (geamului hayonului) |
| 8 | 10 | Încălzirea scaunelor față |
| 9 | 10 | Regulatorul de viteză |
| 10 | 10 | Alimentarea dispozitivelor electronice |
| 11 | 10 | Sistemul de comandă al cutiei de viteze automate |
| 12 | 10 | Alimentarea dispozitivelor electronice |
| 13 | 10 | Plafonierele de iluminare a habitaclului |
| 14 | 15 | Motorul electric al suflantei de aer |
| 15 | 10 | Climatizarea |
| 16 | 15 | Motorul electric al suflantei de aer |
| 17 | 10 | Sistemul de comandă al motorului |
| 18 | 10 | Sistemul suplimentar de siguranță (SRS) |
| 19 | Rezervă | |
| 20 | 10 | Sistemul de comandă al motorului |
| 21 | 10 | Releul de tracțiune al demarorului |
| 22 | 15 | Bricheta |
| 23 | 10 | Servomotoarele de comandă a oglinzilor retrovizoare exterioare |
| 24 | 15 | Priză electrică consola centrală |
| 25 | 20 | Ștergătorul parbrizului |
| 26 | 15 | Spălătoarele parbrizului și geamului hayonului |
| 27 | 10 | Senzorii |
| 28 | 10 | Ștergătorul geamului hayonului |
| 29 | 15 | Pompa de combustibil |
| 30 | 10 | Combinația de instrumente |
| 31 | 10 | Sistemul de frânare antiblocare (ABS) |
Pentru brichetă răspunde siguranța numărul 22 de 15A.
Releele de pe fața panoului cutiei de siguranțe
| Nr. | Denumire |
|---|---|
| 1 | releul încălzirii lunetei |
| 2 | releul servomotorului clapetei de accelerație |
| 3 | releul farurilor de ceață |
| 4 | releul geamurilor electrice |
| 5 | întrerupătoare intermitente |
| 6 | întrerupătoare intermitente |
Releele de pe partea posterioară a panoului cutiei de siguranțe
Publicitate
| Nr. | Destinație |
|---|---|
| 1 | releul de aprindere |
| 2 | releul echipamentelor suplimentare |
| 3 | releul suflantei de aer a sistemului de ventilare, încălzire și climatizare |

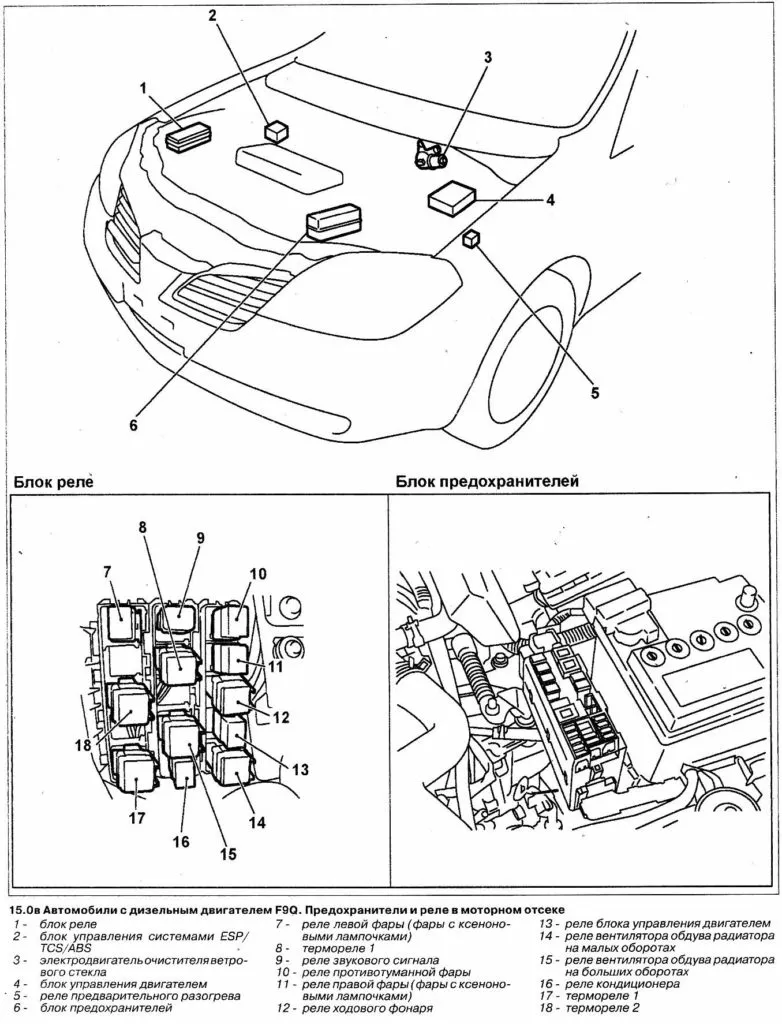

Cutiile de sub capotă
Cutia de montaj a siguranțelor
| Nr. | A | Descriere |
|---|---|---|
| 1 | 120 | Siguranța principală 1 |
| 2 | 80 | Consumatorii la aprindere pornită |
| 3 | 50 | Motorul electric al pompei unității de frânare antiblocare |
| 4 | 40 | Întrerupătorul (contactul) de aprindere |
| 5 | 30 | Electrovalvele unității de frânare antiblocare |
| 6 | Rezervă | |
| 7 | Rezervă | |
| 8 | 10 | Luminile de poziție |
| 9 | 15 | Sistemul audio |
| 10 | 10 | Sistemul de comandă al motorului |
| 11 | 15 | Claxonul |
| 12 | Rezervă | |
| 13 | Rezervă | |
| 14 | 15 | Faza scurtă (farul stâng) |
| 15 | 15 | Faza scurtă (farul drept) |
| 16 | 15 | Servomotorul clapetei de accelerație |
| 17 | 15 | Faza lungă (farul stâng) |
| 18 | 15 | Faza lungă (farul drept) |
| 19 | 15 | Farurile de ceață |
| 20 | 20 | Bobinele de aprindere |
| 21 | 80 | Siguranța principală 2 |
| 22 | Rezervă | |
| 23 | 30 | Spălătoarele farurilor |
| 24 | 40 | Motorul electric 2 al ventilatorului radiatorului |
| 25 | 40 | Motorul electric 1 al ventilatorului radiatorului |
| 26 | 40 | Geamurile electrice |
Cutia de relee
Varianta 1
| Nr. | Denumire |
|---|---|
| 1 | releul farurilor de ceață |
| 2 | releul ventilatoarelor radiatorului |
| 3 | releul echipamentelor suplimentare |
| 4 | releul ventilatoarelor radiatorului |
| 5 | releul electromagnetului ambreiajului compresorului climatizării |
| 6 | releul ventilatoarelor radiatorului |
| 7 | releul de activare a modurilor „P” (parcare) „N” (neutru) ale cutiei de viteze automate sau ale variatorului |
| 8 | releul de activare a fazei scurte a farurilor pe timp de zi |
| 9 | releul claxonului |
| 10 | releul ventilatoarelor radiatorului |
Varianta 2
