Citroen C5 a fost lansat pe piață în 2001. De-a lungul timpului, au fost produse două generații C5, fiecare suferind un restyling. Generația I a fost produsă în 2002, 2003, 2004, 2005, 2006 și 2007. Generația II a fost desemnată X7 și a fost produsă în 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 și până în prezent. Prezentăm informații despre siguranțele Citroen C5 pentru două generații, cu o descriere detaliată a tuturor schemelor.
Cuprins
Descrierea cutiilor pentru generația 1
Cutiile cu siguranțe de sub capotă
În compartimentul motor, aceasta se află în partea stângă, sub capacul de protecție.
Rețineți că siguranțele se pot afla nu numai în partea superioară, ci și în partea laterală.
Varianta 1
Schema părții superioare (principală)
Tabel cu descriere
| F1 | (20A) Releul motorului electric al ventilatorului sistemului de răcire (viteză mică), sistemul de management al motorului |
| F2 | (15A) Claxon |
| F3 | (10A) Pompă spălător parbriz, pompă spălător lunetă |
| F4 | (20A) Spălător faruri |
| F5 | (15A) Pompă de combustibil |
| F6 | (10A) Unitatea electronică de control ABS, încălzitor suplimentar - Diesel |
| F7 | (10A) Sistemul de control al cutiei de viteze automate, servodirecție |
| F8 | (20A) Demaror |
| F9 | (10A) Întrerupător lumini de frână (senzor poziție pedală frână) |
| F10 | (30A) Sistemul de management al motorului, încălzitor combustibil – Diesel |
| F11 | (40A) Sistem de încălzire/ climatizare |
| F12 | (30A) Ștergător parbriz |
| F13 | (40A) Unitate de comandă multifuncțională 1 |
| F14 | (30A) Pompă de alimentare cu aer la evacuare |
Schema părții laterale (suplimentară)
Denumire
| F1 | (50A) Unitatea de comandă a motorului electric al ventilatorului sistemului de răcire |
| F2 | (30A) Sistemul antiblocare al frânelor (ABS) |
| F3 | (30A) Sistemul antiblocare al frânelor (ABS) |
| F4 | (80A) Unitate de comandă multifuncțională 1 |
| F5 | (80A) Unitate de comandă multifuncțională 1 |
| F6 | (80A) Cutie siguranțe/relee, tablou de bord 2 |
| F7 | (70A) Servodirecție |
| F8 | (40A) Motor electric de acționare a sistemului de control al suspensiei |
Varianta 2
Schema generală
Decodificare
- Lampă mers înapoi 10 A
- Alimentare pompă combustibil 15 A
- Alimentare calculator ABS (ABR sau ESP) 10 A
- Alimentare calculator cutie de viteze automată. Alimentare calculator management motor 10 A
- Alimentare calculator aditiv combustibil diesel 10 A
- Faruri de ceață față 15 A
- Pompă spălător faruri 20 A
- Releu principal calculator management motor 20 A
- Far stânga – lumină de întâlnire 15 A
- Far dreapta – lumină de întâlnire 15 A
- Far stânga – lumină de drum 10 A
- Far dreapta – lumină de drum 10 A
- Claxon 15 A
- Pompă spălător parbriz și lunetă 10 A
- Elemente executive ale unității de control motor: Încălzire senzor oxigen; Alimentare injector benzină; Alimentare electrică bobine de aprindere; Electrovana de purjare a absorbantului (vapori combustibil din rezervor) 30 A
- Alimentare pompă pneumatică 30 A
- Ștergător parbriz la viteză mică sau mare 30 A
- Ventilator climatizare 40 A.
Cutia din interiorul Citroen C5
Se află în stânga sub tabloul de bord, la locul șoferului. Pentru acces, scoateți capacul cutiei și extrageți cutia apăsând pe clapeta din partea sa superioară.
Secțiunea A – pensetă și siguranțe de rezervă, B și C – plăci cu siguranțe. Aici sunt posibile, de asemenea, 2 variante de amplasare a elementelor.
Destinație
| Nr. | Destinația siguranței | Amperi |
| 1 | lampă de ceață spate | 10 |
| 2 | ștergător lunetă | 15 |
| 4 | senzor alarmă antifurt pe ușa șoferului | 15 |
| 5 | lumină de frână stânga spate | 15 |
| 6 | ||
| 7 | circuit de potențial pozitiv echipamente, siguranța brichetei Citroen C5 (în funcție de echipare) | 20 |
| 8 | ||
| 9 | ridicător geamuri față, trapă | 30 |
| 10 | bornă circuit potențial pozitiv | 15 |
| 11 | display alarmă antifurt, navigator, climatizare, telefon | 15 |
| 12 | lampă de poziție dreapta față, lampă de poziție dreapta spate | 10 |
| 13 | — | |
| 14 | închidere centralizată | 30 |
| 15 | ridicător geamuri spate | 30 |
| 16 | comutatoare sub volan, unitatea de control airbag, cutia de siguranțe din compartimentul motor | 5 |
| 17 | lumină de frână dreapta | 10 |
| 18 | senzor poziție volan, senzor poziție pârghie comandă cutie automată, priză de diagnostic | 10 |
| 19 | — | |
| 20 | navigator, radio | 10 |
| 21 | — | |
| 22 | lampă de poziție stânga față, lampă de poziție stânga spate | 10 |
| 23 | unitatea hidraulică a suspensiei, unitățile de control ABS | 15 |
| 24 | climatizare, telefon, sistem de parcare asistată, tablou de bord, amplificator semnal telefon | 15 |
| 25 | — | |
| 26 | încălzire lunetă | 40 |
| G36 | amplificator radio | 30 |
| G37 | acționare electrică scaun dreapta față | 30 |
| G38 | acționare electrică scaun stânga față | 30 |
| G39 | încălzire scaun dreapta față | 30 |
| G40 | încălzire scaun stânga față | 30 |
Pentru brichetă răspunde siguranța numărul 7.
Descrierea cutiilor pentru generația 2
Cutiile cu siguranțe de sub capotă
Cele două cutii principale sunt marcate în figură.
Cutiia principală – PSF1
Foto-schemă a părții superioare
Descrierea schemei
- F1 20A Comanda motorului electric multifuncțional
- F2 15A Semnalizare sonoră
- F3 10A Pompă spălător față / spate
- F4 10A Pompă spălător faruri
- F5 15A Pompă sistem combustibil
- F6 10A Debitmetru aer — iluminare la viraj — modul corecție dinamică fascicul faruri — priză de diagnostic
- F7 10A Releu de comandă mecanism de blocare pârghie schimbător viteze cutie automată — calculator și unitate electrohidraulică cutie automată — servodirecție electrohidraulică
- F8 20A/25A Comanda demaror
- F9 10A Contact dublu funcțional sistem frânare — întrerupător de capăt pedală ambreiaj
- F10 30A Comanda motorului electric multifuncțional (EW10A — siguranța electrovanei de purjare a absorbantului de vapori de benzină)
- F11 40A Ventilator de refulare al sistemului de climatizare față
- F12 30A Ștergător parbriz
- F13 40A Modul de servicii inteligent
- F14 30A Nu se utilizează
- F15 10A Far dreapta – lumină de drum
- F16 10A Far stânga – lumină de drum
- F17 15A Far stânga – lumină de întâlnire
- F18 15A Far dreapta – lumină de întâlnire
- F19 5A Comanda motorului electric multifuncțional
- F20 15A Comanda motorului electric multifuncțional
- F21 10A Comanda motorului electric multifuncțional (siguranța releului ventilatorului lichid de răcire)

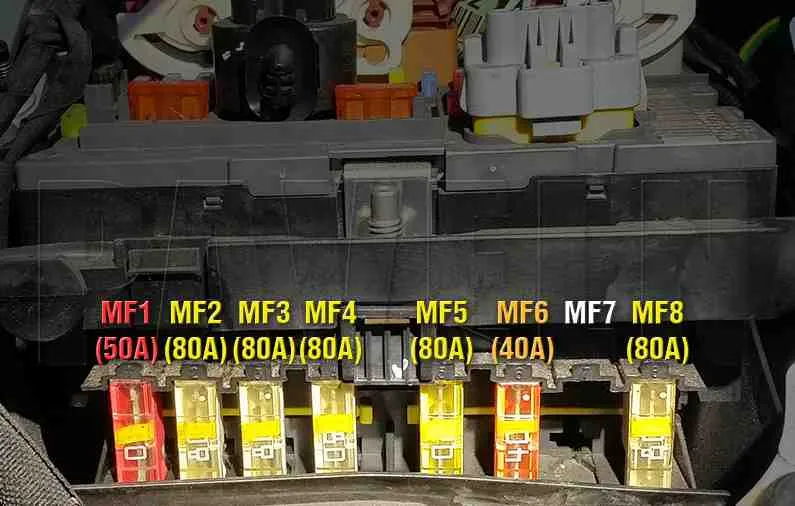

foto-schemă elemente suplimentare (lateral)
Denumire
MF1 50A Unitatea ventilatorului electric de răcire motor (pentru DT17 — 20A injector sistem încălzire suplimentar — Instalație de climatizare — far de ceață)
MF2 80A alimentare (BFH5 și BFH12)
MF3 80A mecanism pompă electrică servodirecție (pentru DT17 50A unitate ventilator electric)
MF4 80A alimentare BSI
MF5 80A alimentare ESP
MF6 40A alimentare ESP
MF7 20A suspensie activă cu amortizare reglabilă
MF8 80A alimentare BSI
Cutiia suplimentară – BFDB
Este amplasată lângă baterie. Pentru a ajunge la ea, trebuie să scoateți bateria și să eliberați cele 2 cleme laterale. Pe ea se află siguranțe fuzibile de mare putere.
În dreapta, galben, mai detaliat:
Siguranțele din interiorul Citroen C5
Sunt amplasate la fel ca la generația I, în stânga în tabloul de bord și constă din 3 elemente separate: BSI1, BH12, BFH1
Schema
Decodificare
Cutia BSI1
F1 15A Ștergător lunetă (pe break)
F2 30A Releu de blocare și super-blocare încuietori uși
F3 5A Airbag-uri
F4 10A Comanda cutiei de viteze automate — Modul de blocare protecție 3 relee — Oglinzi retrovizoare cu ecranare automată
F5 30A Ridicătoare geamuri față — Trapă — Panou comandă ușă șofer
F6 30A Ridicătoare geamuri spate
F7 5A Iluminare torpedou — Lămpi interioare față și spate — Surse de iluminare direcțională față și spate — Oglinzi de toaletă
F8 20A — Radio — CD changer — Sistem monitorizare presiune pneuri — Procesor acționare electrică capac portbagaj
F9 30A — Brichetă -Priză 12V față
F10 15A — Alarmă — Bloc comenzi pe volan, comutatoare iluminare și ștergătoare
F11 15A Contact de slabă intensitate
F12 15A — Memorie reglaje scaun șofer — Tablou de bord — Display avertizor centură necuplată — Calculator sistem climatizare
F13 5A panou servicii — modul siguranță compartiment motor PSF1 — calculator airbag — Panou comandă climatizare
F14 15A — Kit mâini libere — Amplificator Hi-Fi — Sistem asistență parcare — Memorie reglaje scaun pasager — Bloc interfață remorcă — Senzor ploaie / nivel iluminare — Control traiectorie laterală
F15 30A Releu de blocare și super-blocare încuietori uși
F17 40A Lunetă încălzită — Oglinzi retrovizoare încălzite
FSH Șunt “SHUNT PARK”
Pentru brichetă răspunde siguranța numărul 9 – 30A.
Cutia BH12
- G29 nu se utilizează
- G30 5A Oglinzi retrovizoare încălzite
- G31 5A Senzor ploaie / nivel iluminare
- G32 5A Indicator centură necuplată
- G33 5A Oglinzi retrovizoare cu ecranare automată
- G34 20A Cortină trapă plafon (pe sedan)
- G35 5A Bloc iluminare și memorare poziție oglindă exterioară pasager
- G36 30A Capac portbagaj cu acționare electrică (pe break)
- G37 20A Încălzire scaune față SAU 25A Scaun șofer cu reglaj electric — memorie reglaje scaun șofer
- G38 30 A Acționare electrică scaun șofer SAU 25A Scaun șofer încălzit
- G39 40A — Acționare electrică scaun pasager — Amplificator Hi-Fi
- G40 3A Bloc interfață remorcă
Cutia BFH1
G36 15A Cutie de viteze automată AM6 / 30A Cutie de viteze automată AL4
G37 10A — Lumină de circulație diurnă — mufa OBD2
G38 3A Sistem ESP
G39 10A Suspensie electrohidraulică
G40 3A Contact pedală frână
Informații suplimentare
Instrucțiuni detaliate pentru înlocuirea întregii cutii de sub capotă sau pentru accesarea siguranțelor laterale, vizionați acest video (înlocuire siguranță suspensie).
