Monovolumul Citroen Xsara Picasso este produs din 1999. A fost livrat pe piețele europene în 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 și 2010. În unele țări ale lumii este produs și în prezent. În această perioadă, mașina a suferit o actualizare. Aceasta a vizat în principal partea frontală. Vă propunem să vă familiarizați cu descrierea cutiilor cu siguranțe ale Citroen Xsara Picasso: amplasarea acestora și schemele, precum și să evidențiem siguranța care răspunde de brichetă și să atașăm pentru descărcare manualul de utilizare.
În Xsara Picasso sunt amplasate 2 cutii principale cu siguranțe. În acest video puteți vedea cum să ajungeți la ele.
În funcție de nivelul de echipare și anul de fabricație, este posibilă o execuție diferită a acestor cutii.
Cuprins
Cutia cu siguranțe sub capotă
Varianta 1
Schema
Publicitate
Descriere
| 1 | 10 A | Lumini de marșarier — Senzor de prezență apă în motorină — Lichid de răcire |
| 2 | 15 A | Circuitul de alimentare a pompei de combustibil |
| 3 | 10 A | Unitatea electronică de comandă (UEC) a sistemului ABS |
| 4 | 10 A | Motor (UEC) — UEC cutie viteze automată |
| 5 | 10 A | BVA — Aditivi pentru motorină |
| 6 | 15 A | Faruri de ceață |
| 7 | 15 А | Iluminare automată |
| 8 | 20 A | Motor (UEC) |
| 9 | 15 A | Lampa de drum (faza scurtă) a farului stâng |
| 10 | 15 A | Lampa de drum (faza scurtă) a farului drept |
| 11 | 10 A | Far stâng faza lungă |
| 12 | 10 A | Far drept faza lungă |
| 13 | 15 A | Claxon |
| 14 | 10 A | Lavete parbriz și lunetă |
| 15 | 30 A | Senzoare motor, bobine de inducție, injectoare, Electrovane |
| 16 | 30 A | Pompă de aer |
| 17 | 30 A | Ștergător parbriz |
| 18 | 40 A | Acționare sistem de alimentare cu aer, panou de serviciu |

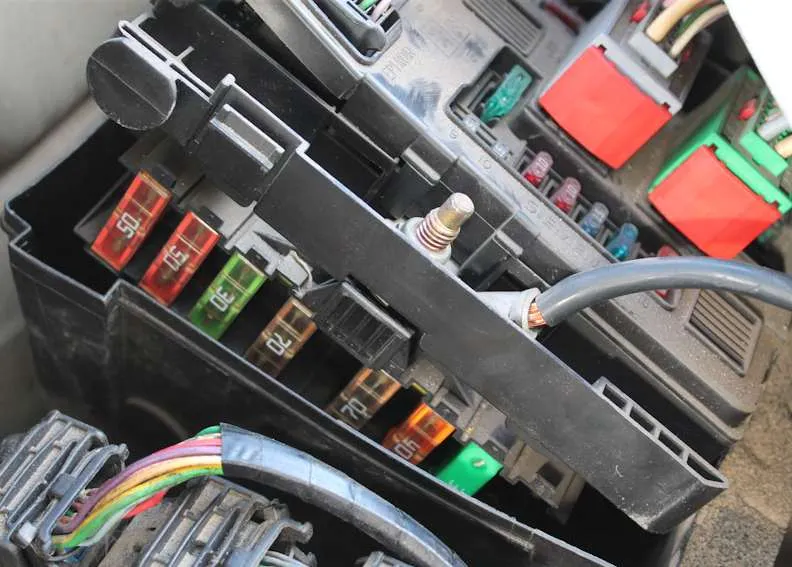

Pe partea laterală a cutiei sunt amplasate separat siguranțe maxi.
Publicitate
| Nr. | Curent | Descriere schemă |
|---|---|---|
| MF1 | (20-80A) | Releu de alimentare ventilator la turație mică, releu de alimentare ventilator la turație mare |
| MF2 | (20-80A) | Calculator antiblocare roți — calculator control stabilitate |
| MF3 | (20-80A) | Calculator antiblocare roți |
| MF4 | (20-80A) | Modul de serviciu inteligent |
| MF5 | (20-80A) | Modul de serviciu inteligent |
| MF6 | (20-80A) | Modul cu 12 siguranțe din habitaclu |
| MF7 | (20-80A) | Contact de pornire |
| MF8 | (20-80A) | Sistem de încălzire a lichidului |
Varianta 2

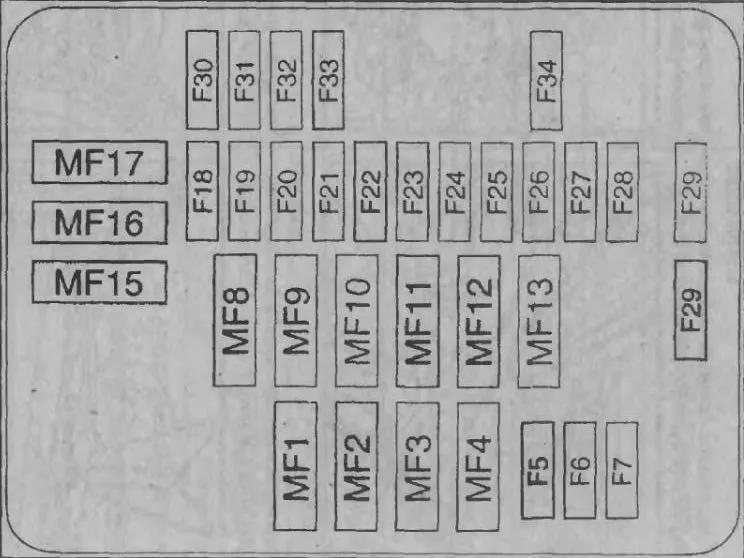

Schema generală
| Nr. | Curent | Descriere schemă |
|---|---|---|
| MF1 | 70A | +BB Alimentare CM (modul de serviciu inteligent), Ștergător parbriz, Lunetă cu încălzire, Blocare |
| MF2 | 70A | Grup ventilator (P) |
| MF3 | 60A | Grup ventilator (P) |
| MF4 | 60A | Antiblocare roți (A) |
| F5 | 20A | Semnalizare sonoră |
| F6 | 30A | Releu faruri faza scurtă (P) |
| F7 | 30A | Releu circuit turație mică ventilator (TU5JP/L3) cu sistem de răcire |
| MF8 | 70A | Modul cu 28 siguranțe în habitaclu (A) |
| MF9 | 50A | Alimentare CM (modul de serviciu inteligent), Semnalizatoare de direcție, Ridicător geam, Trapă, + VAN, Ștergător lunetă, Compresor sistem aer condiționat |
| MF10 | 40A | Comandă iluminare (A) |
| MF11 | Liber | |
| MF12 | 70A | Contact sistem imobilizator (+AA, +CC, +D) (A) |
| MF13 | 40A | Contact sistem imobilizator (+KK) (A) |
| F14 | 20A | Conector diagnostic – alimentare calculator (TU5JP) |
| MF15 | Liber | |
| MF16 | 40A | Modul cu 28 siguranțe în habitaclu (A) |
| MF17 | 30A | Injector sistem suplimentar de încălzire (A) |
| F18 | Alimentare (printr-un releu dublu) Liber | |
| F19 | Liber | |
| F20 | 10A | +CC releu ventilator (toate tipurile exceptând TU5JP/L3 și EW7J4) (bază) |
| F21 | + BB Liber | |
| F22 | 25A | Semnalizatoare de direcție |
| F23 | 15A | + CC calculator antiblocare roți |
| F24 | 5A | Calculator comandă motor (A), Modul de preîncălzire, Debitmetru, Modul blocare protecție 3 relee |
| F25 | 15A | Alimentare (printr-un releu dublu) pompă combustibil |
| F26 | 40A | + BB Releu bipozitional (P) |
| F27 | 30A | Releu bipozitional (P) |
| F28 | 5A | Alimentare (printr-un releu dublu) rezistență sistem de încălzire carburator sau modul clapetă (TU5JP/L3) |
| F29 | 40A | (5A) + BB pompă de aer (EW7) (A), Semnalizator sistem încălzire suplimentară (DW10) |
| F30 | 10A | Far de ceață dreapta (P) |
| F31 | 10A | Far de ceață stânga (P) |
| F32 | 10A | + CC senzor viteză vehicul, Contact lumini de marșarier, Modul blocare protecție 3 relee |
| F33 | 15A | Modul temperatură lichid (TU5JP), Conector diagnostic, Sistem de încălzire combustibil, Perechea de contacte a senzorului de nivel lichid de răcire motor (DW10TD) |
| F34 | 5A | Alimentare (printr-un releu dublu) sondă lambda, Electrovana de purjare rezervor (benzină), Electrovana EGR, Electromagnet (pompa de combustibil motor diesel) |
Publicitate
Siguranțele din habitaclu ale Xsara Picasso
Varianta 1
Schema
Denumire
| Nr. | Curent | Descriere |
|---|---|---|
| 1 | 15 | Conector diagnostic — Dispozitiv de cuplare pentru remorcare autocaravană |
| 2 | — | Rezervă |
| 3 | — | Rezervă |
| 4 | 20 | Unitatea electronică de comandă (UEC) — Tablou de bord — Autoradio — Aditivi pentru motorină — Taste de comandă pe volan |
| 5 | 15 | — |
| 6 | 10 | Conector diagnostic |
| 7 | 15 | Senzor de ploaie și de lumină |
| 8 | — | Rezervă |
| 9 | 30 | Trapă culisantă în plafon — Ridicătoare electrice geamuri spate |
| 10 | 40 | Încălzire lunetă — Încălzire oglinzi retrovizoare exterioare |
| 11 | 15 | Ștergător lunetă |
| 12 | 30 | Ridicătoare electrice geamuri față |
| 13 | — | Rezervă |
| 14 | 10 | Taste de comandă pe volan — Aditivi pentru motorină — Airbag — Senzori de parcare |
| 15 | 15 | Tablou de bord — Autoradio — Aer condiționat — Navigație |
| 16 | 30 | Încuietoare electrică centralizată |
| 17 | — | Rezervă |
| 18 | — | Rezervă |
| 19 | — | Rezervă |
| 20 | 10 | Semnal de stop dreapta |
| 21 | 15 | Semnal de stop stânga |
| 22 | 20 | Brichetă, Lumină de plafon, Priza 12 V, Iluminare torpedo |
Publicitate
Pentru brichetă răspunde siguranța numărul 22.
Varianta 2

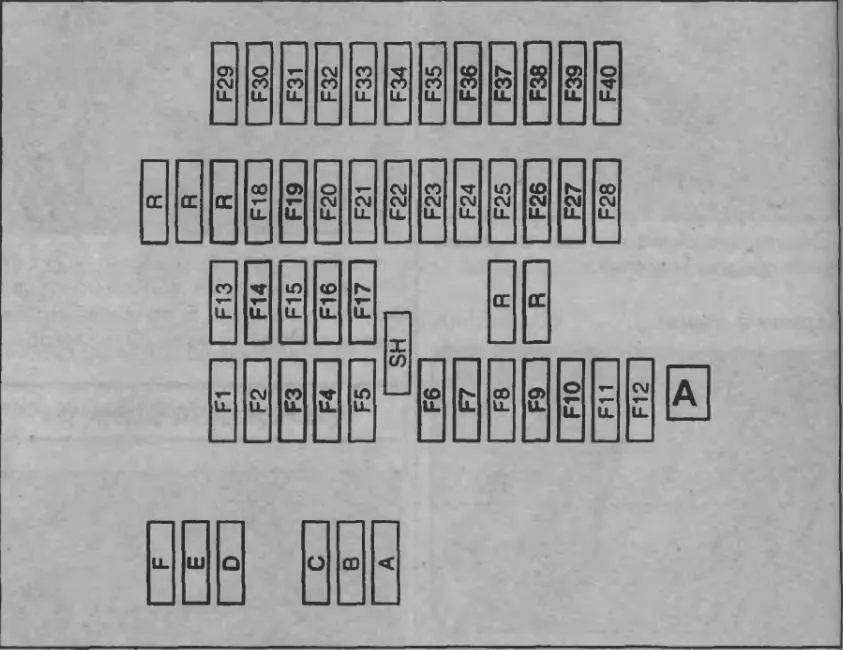

Schema
Tabel cu decodificare
| Nr. | Curent | Descriere |
|---|---|---|
| А | 20 | Sistem de blocare centralizată |
| В | 25 | Ștergător parbriz |
| С | 30 | Încălzitor lunetă și oglinzi retrovizoare exterioare |
| D | 15 | Compresor sistem aer condiționat, ștergător lunetă |
| Е | 30 | Trapă, ridicătoare geamuri față și spate |
| F | 15 | Alimentare sistem multiplex |
| F1 | Airbag-uri frontale și laterale, pretensionatoare centuri de siguranță | |
| F2 | — | Nu se utilizează |
| F3 | 5 | Comutator pe pedala de ambreiaj |
| F4 | 5 | «+» după contact, sistem multiplex (BSI) |
| F5 | 10 | Alimentare electrovană oprire motor (2.0 HDi) |
| F6 | 5 | Alimentare permanentă semnalizare avarii |
| F7 | 5 | Alimentare permanentă sistem multiplex (BSI) |
| F8 | 10 | Senzor temperatură lichid de răcire, iluminare interioară de plafon, tablou de bord |
| F9 | 5 | Iluminare portbagaj |
| F10 | 5 | Navigație |
| F11 | — | Nu se utilizează |
| F12 | — | Nu se utilizează |
| F13 | — | Nu se utilizează |
| F14 | 15 | Alimentare priză suplimentară și echipamente electrice remorcă |
| F15 | 20 | Ridicătoare geamuri uși spate |
| F16 | 40 | Bloc de protecție |
| F17 | 15 | Aparat radio auto |
| F18 | — | Nu se utilizează |
| F19 | 5 | Faruri de ceață spate |
| F20 | — | Nu se utilizează |
| F21 | — | Nu se utilizează |
| F22 | 10 | Iluminare de plafon, iluminare torpedo |
| F23 | 20 | Siguranța brichetă Citroen Xsara Picasso |
| F24 | — | Nu se utilizează |
| F25 | — | Nu se utilizează |
| F26 | 5 | Oglinzi cu reglaj electric |
| F27 | 5 | Alimentare permanentă echipamente suplimentare și sistem multiplex (BSI) |
| F28 | — | Nu se utilizează |
| F29 | 10 | Far stânga faza lungă |
| F30 | 10 | Far dreapta faza lungă |
| F31 | 10 | Far stânga faza scurtă |
| F32 | 10 | Far dreapta faza scurtă |
| F33 | 10 | Corector înălțime faruri |
| F34 | 10 | Iluminare plăcuță înmatriculare, iluminare poziții față stânga și spate dreapta |
| F35 | 10 | Iluminare poziții față dreapta și spate stânga |
| F36 | 15 | Sistem aer condiționat |
| F37 | 5 | Nu se utilizează |
| F38 | 5 | Întrerupător cu buton |
| F39 | 5 | Nu se utilizează |
| F40 | 40 | Ventilator sistem aer condiționat |
Pentru brichetă răspunde siguranța numărul 23 de 20A.
Manualul de utilizare al Xsara Picasso
Mai multe informații despre repararea și întreținerea Citroen Xsara Picasso puteți obține studiind acest manual: „descarcă”
