Citroen Xantia – un automobil de dimensiune medie produs atât cu motoare pe benzină, cât și diesel. Vă oferim posibilitatea de a vă familiariza cu descrierea schemelor de siguranțe și a cutiilor de relee pentru Citroen Xantia, pentru vehiculele produse în anii 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 și 2002.
Cutia cu siguranțe și relee din compartimentul motor
Se află în compartimentul motor, lângă bateria de acumulatori și este acoperită cu un capac de protecție.
Publicitate

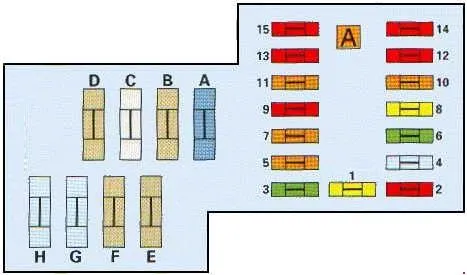

Schema generală
Legenda elementelor cutiei – varianta 1
| F1 | 20A ABS |
| F2 | 40A Pompă de aer |
| F3 | 30A Ventilator sistem de răcire |
| F4 | Nu se utilizează |
| F5 | 5A Ventilator sistem de răcire |
| F6 | 30A Spălător faruri, faruri de ceață față |
| F7 | 20A Injector |
| F8 | 20A Suspensie hidraulică |
| F9 | 10A Releu pompă combustibil |
| F10 | 5A Spălător faruri |
| F11 | 5A Releu senzor oxigen, pilot automat |
| F12 | 10A Fară stânga |
| F13 | 10A Fară dreapta |
| F14 | 10A Stânga faza scurtă |
| F15 | 10A Dreapta faza scurtă |
Legenda elementelor cutiei – varianta 2
Publicitate
| F1 | 20A ABS |
| F2 | 10A Telefon |
| F3 | 30/40A Ventilator sistem de răcire |
| F4 | Nu se utilizează |
| F5 | 5A Ventilator sistem de răcire |
| F6 | 30A Spălător faruri, faruri de ceață față |
| F7 | 5A Injectoare |
| F8 | 20A Suspensie hidraulică |
| F9 | 10A Releu pompă combustibil |
| F10 | 5A Spălător faruri |
| F11 | 5A Releu senzor oxigen |
| F12 | 10A Fară stânga |
| F13 | 10A Fară dreapta |
| F14 | 10A Stânga faza scurtă |
| F15 | 10A Dreapta faza scurtă |
Siguranțe suplimentare
| A | (60A) Întrerupător sistem imobilizare |
| B | (40A) Întrerupător sistem imobilizare |
| C | (80A) Cutie siguranțe, releu sistem imobilizare |
| D | (60A) Întrerupător iluminare, releu far ceață, imobilizator |
| E | (40A) Releu electromotor ventilator sistem de răcire |
| F | (40A) Releu electromotor ventilator sistem de răcire |
Relee
Publicitate
| 1 | Releu ambreiaj electromagnetic compresor aer condiționat — decuplare după temperatură |
| 2 | Releu ambreiaj electromagnetic compresor aer condiționat |
| 3 | Releu ABS |
| 4 | Releu faruri de ceață |
| 5 | Releu sistem comandă unghi avans injecție la pornirea la rece |
| 6 | Releu starter – cutie de viteze automată |
Releul electromotorului acționării ștergătorului lunetei este amplasat în portbagaj, sub panoul de finisaj interior. La unele modele, releele suplimentare sunt amplasate în cutia de siguranțe din compartimentul motor.
Siguranțe în habitaclul Citroen Xantia
Se află pe partea stângă, sub bord.

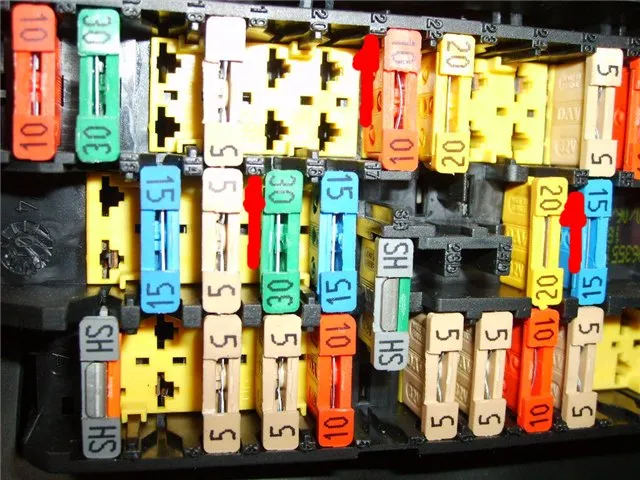

Fotografie cutie
Schema
Publicitate
Descriere – varianta 1
| 1 | (10A) Sistem audio, CD-player sistem audio |
| 2 | (5A) Lampă iluminare selector cutie de viteze, unitate control electromotor ventilator sistem de răcire, unitate control aer condiționat, senzor-întrerupător după presiunea agentului frigorific în sistemul de aer condiționat (triplu), conector diagnostic, senzor viteză, indicatoare panou instrumente, releu electromotor ventilator sistem de răcire - ventilator dublu (stg.), releu electromotor ventilator sistem de răcire - ventilator dublu (dr.), unitate de comandă multifuncțională |
| 3 | (10A) Unitate electronică de control ABS |
| 4 | (5А) Lumină de poziție dreapta spate, lumină de poziție stânga față |
| 5 | (5A) Sistem iluminare de zi (dacă este instalat) |
| 6 | (10A) Unitate electronică de control cutie de viteze |
| 7 | (20A) Claxon, conector electric remorcă |
| 9 | (5А) Lumină de poziție stânga spate, lumină de poziție dreapta față, lămpi iluminare plăcuță înmatriculare |
| 10 | (30A) Acționare electrică geamuri spate |
| 11 | — |
| 12 | (20A) Indicatoare panou instrumente, lumini de mers înapoi, lumini de stop |
| 13 | (20A) Sistem iluminare de zi (dacă este instalat) |
| 14 | — |
| 15 | (20A) Unitate control electromotor ventilator sistem de răcire, unitate de comandă multifuncțională |
| 16 | (20A) Brichetă |
| 17 | — |
| 18 | (10A) Lumină de ceață spate |
| 19 | (5A) Sonerie avertizare lămpi rămase aprinse, lumini de poziție față |
| 20 | (30A) Electromotor acționare clapetă direcționare flux aer (aer condiționat/încălzire)(^05/99) |
| 21 | (25A) Încălzitoare oglinzi retrovizoare montate pe uși, încălzitoare scaune, releu timer decuplare încălzire lunetă, sistem aer condiționat(^05/99) |
| 22 | (15А) Acționare electrică scaune |
| 24 | (20A) Ștergător/spălător lunetă, ștergător/spălător parbriz, electromotor ștergător parbriz, senzor ploaie |
| 25 | (10A) Sistem audio, ceas, LED sistem imobilizare, panou instrumente, conector diagnostic, unitate de comandă multifuncțională |
| 26 | (15А) Semnalizare avarie |
| 27 | (30A) Acționare electrică geamuri față, trapă |
| 28 | (15A) Întrerupător blocare geamuri, panou instrumente, releu semnalizatoare, lampă iluminare torpedou |
| 29 | (30A) Releu timer decuplare încălzire lunetă, încălzitoare oglinzi retrovizoare montate pe uși |
| 30 | (15A) Senzor ploaie, lămpi de interior, senzor temperatură exterioară, electromotor ștergător lunetă, acționare electrică geamuri, trapă, acționare electrică oglinzi retrovizoare montate pe uși |
Descriere – varianta 2
| 1 | 10 | Radio și CD-player (prin întrerupătorul de contact sau direct de la baterie, în funcție de poziția siguranței) |
| 2 | 5 | Panou comandă sistem imobilizare, reostat comandă intensitate iluminare instrumente, lampă pilot activare lumini de drum, senzor nivel lichid spălător parbriz, releu încălzire automată |
| 3 | 10 | Lumini de mers înapoi, ventilator sistem de răcire, conector diagnostic |
| 4 | 5 | Lumină de poziție laterală stânga, lumină de poziție dreapta spate, lampă pilot activare lumini de drum |
| 5 | 15 | Sistem control temperatură lichid răcire |
| 6 | 10 | ABS |
| 7 | 20 | Releu claxon, compresor claxon |
| 8 | 30 | Șunt alimentare F25/F15 |
| 9 | 5 | Instrumente, lumină de poziție laterală dreapta, lumină de poziție stânga spate |
| 10 | 30 | Acționare electrică geamuri spate |
| 11 | 30 | Trapă |
| 12 | 10 | Încălzire, A/C, tempostat, suspensie hidroactivă, sistem alarmă imobilizare, sirenă alarmă imobilizare, instrumente |
| 13 | 10 | Remorcă |
| 14 | 40 | Acționare electrică reglare poziție scaune |
| 15 | 20 | Încălzire scaune, LED alarmă imobilizare, iluminare portbagaj, timer întârziere decuplare iluminare habitaclu |
| 16 | 20 | Siguranță brichetă Citroen Xantia |
| 17 | 15 | Alimentare sistem alarmă imobilizare |
| 18 | 10 | Faruri de ceață spate |
| 19 | 5 | Iluminare brichetă și întrerupător contact |
| 20 | 30 | Alimentare ventilator încălzire |
| 21 | 30 | Închidere centralizată |
| 22 | 20 | Ștergător lunetă |
| 23 | 10 | Întrerupător încălzire lunetă, întrerupătoare încălzire scaune |
| 24 | 30 | Ștergător parbriz, lumini de drum, cutie automată |
| 25 | 5 | Memorie radio, ceas, conector diagnostic, CD-player sau ventilator sistem de răcire, telecomandă închidere centralizată |
| 26 | 15 | Întrerupător semnalizare avarie |
| 27 | 30 | Încălzire lunetă, încălzire oglinzi retrovizoare (alimentare) |
| 28 | 15 | Comandă acționare electrică trapă, izolator ștergător lunetă, semnalizatoare, instrumente, lampă pilot frânare și uzură plăcuțe frână, ABS, tempostat |
| 29 | 30 | Acționare electrică geamuri față |
| 30 | 15 | Lămpi de citit, iluminare oglindă parbriz, iluminare torpedou, comutator comandă acționare electrică oglinzi retrovizoare, telefon |
În ambele variante, pentru brichetă răspunde siguranța numărul 16 de 20 A.
