BMW X6 – blocuri cu siguranțe și relee

Crossover-ul bmw x6 e71/72 a combinat cele mai bune caracteristici ale SUV-urilor bmw (tracțiune integrală, gardă la sol mare, roți mari, motor elastic) și ale coupe-ului (înclinarea puternică a plafonului în partea din spate a autovehiculului). Această serie a fost produsă în anii 2008, 2009, 2010, 2011, 2012, 2013 și 2014. După aceea, autovehiculul a suferit un restyling și este produs și astăzi sub codul de caroserie F16. În publicația noastră este prezentată informația generală despre blocurile cu siguranțe bmw x6 e71/72 și relee cu descrierea lor sub formă de tabel, și de asemenea vom evidenția care dintre ele răspund de brichetă și cum se înlocuiesc.

Blocul cu siguranțe și relee din habitaclul bmw x6

Acesta se află sub torpedou, din partea pasagerului. Pentru acces, trebuie deșurubate șuruburile de protecție.

Apoi, în spațiul deschis, trebuie găsit și deșurubat șurubul verde. Acesta arată astfel.

După aceasta, blocul cu siguranțe va coborî în jos (se va rabata ușor).

fotografie bloc cu siguranțe în habitaclul x6

Schema generală

Aici sunt amplasate unele elemente de relee: încălzirea și curățarea lunetei, releul ștergătoarelor față și releul suspensiei pneumatice.

Tabel cu valorile nominale

Tabelul cu descrierea siguranțelor se află puțin mai jos.

Blocurile cu siguranțe și relee din compartimentul portbagaj Blocul principal cu siguranțe și relee bmw

Este amplasat pe partea dreaptă, sub placaj.

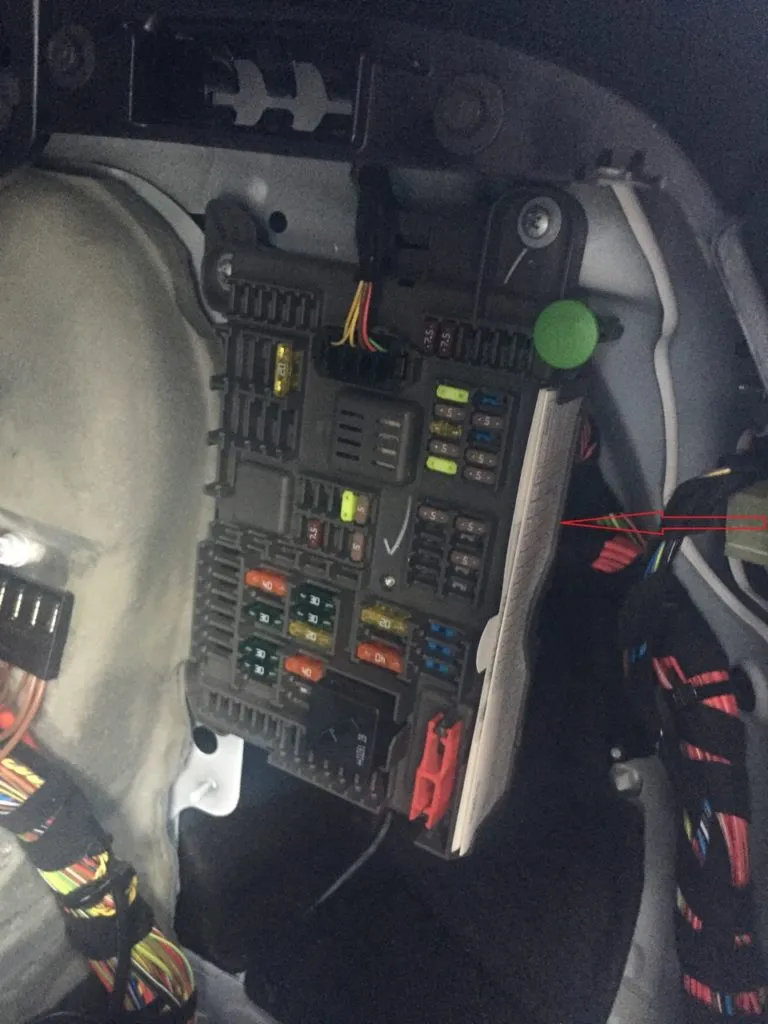

Tot acolo ar trebui să se afle o broșură cu descrierea actuală a siguranțelor pentru autovehiculul dumneavoastră. În imagine este marcată cu săgeată roșie.

bloc cu siguranțe în portbagaj bmw x6 e71

Schema generală

Pentru brichetă răspund siguranțele 118, 111, 113, 115. Acestea sunt marcate cu roșu pe schemă. Amplasarea pe fotografie și pe schemă coincid.

Pe bloc se află releul de contact 30G. În apropierea blocului se mai pot afla unele relee, de exemplu releul de descărcare a contactului 15 K9.

Tabel complet cu descrierea siguranțelor

Este destul de simplu să vă descurcați cu el. De exemplu, pentru telefon răspund siguranțele 110 și 136, pentru reglarea oglinzilor laterale – 16, pentru pornire și oprire – 10, 39 etc.

Siguranțele de pe capacul bateriei

Pe capacul bateriei se află un grup de siguranțe fuzibile – distribuitorul de curent al bateriei.

Blocul cu siguranțe și relee sub capotă

În dreapta, în compartimentul de montaj, se mai află un bloc. Execuția acestuia depinde de anul de fabricație și de dotarea autovehiculului.

Releu SCR K2085

Informații suplimentare

Informația generală și locațiile blocurilor coincid cu modelul E70, prin urmare, dacă întâmpinați dificultăți în accesarea blocurilor principale de siguranțe, vizionați videoclipul.

Instrucțiuni de întreținere

Mai multe informații despre utilizarea autovehiculului bmw x6 puteți obține studiind manualul original de utilizare: “descărcare”.
