Bmw x3 f25 siguranțe cu scheme

Crossover-ul de lux de a doua generație BMW X3 F25 a fost produs în anii 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 și până în prezent. Este construit pe baza predecesorului său, dar a devenit puțin mai mare ca dimensiuni. În acest articol vor fi prezentate schemele blocurilor de siguranțe bmw x3 f25 și relee, precum și un manual complet de utilizare în limba română.

Nu este permisă repararea siguranțelor arse și nu înlocuiți siguranțele cu altele de altă culoare sau cu alt număr de amperi, deoarece din cauza suprasarcinii cablului electric există riscul de incendiu în vehicul. În caz de dificultate, este mai bine să apelați la un centru autorizat al companiei.

Cuprins

Blocul principal de siguranțe din habitaclul bmw f25

Acest bloc se află în spatele torpedoului (cutia de mănuși). Pentru acces, coborâți capacul corespunzător.

acces la torpedou

Publicitate

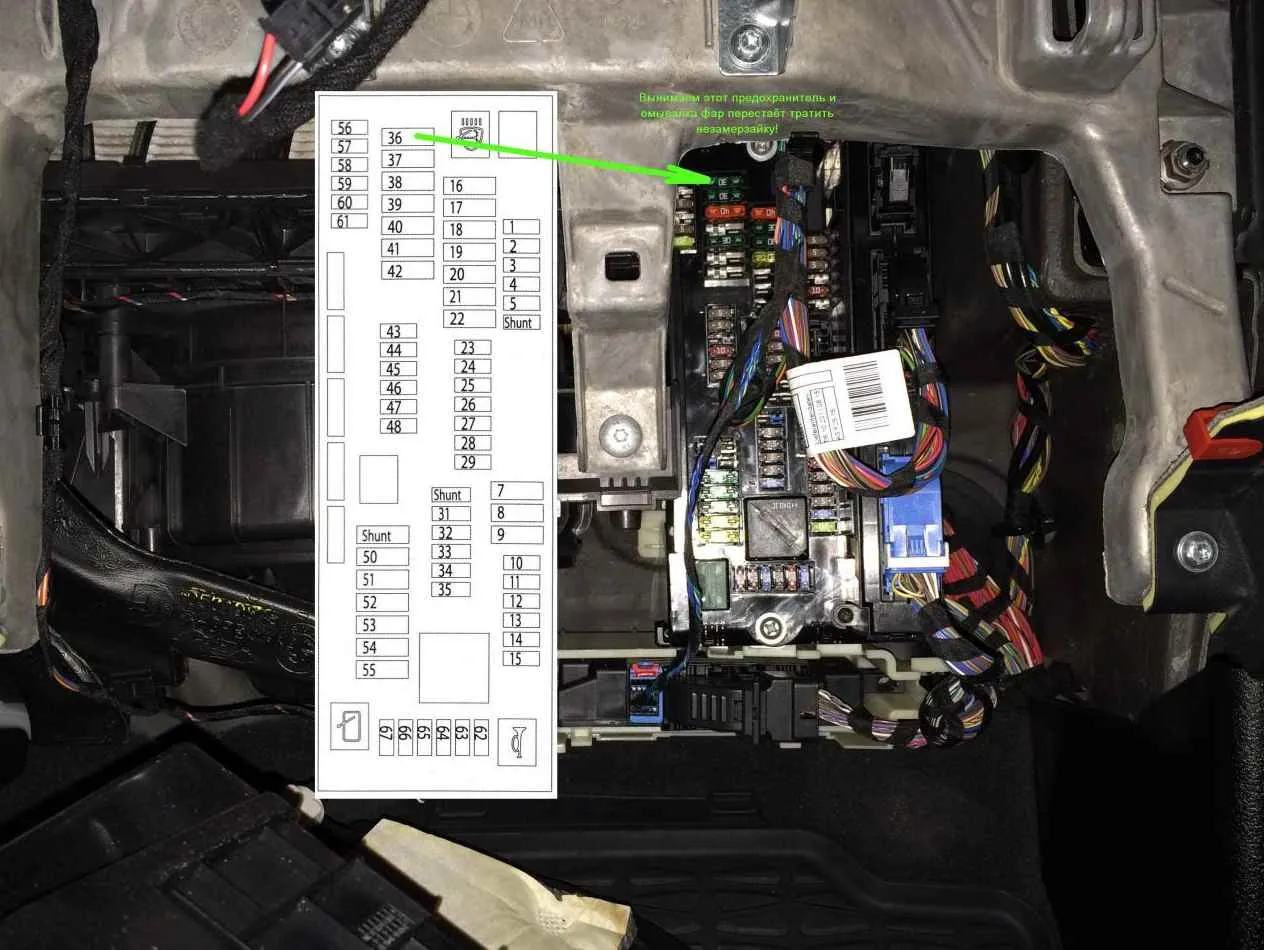

Dacă demontați întregul capac posterior, deșurubând elementele corespunzătoare, veți obține un aspect aproximativ ca acesta.

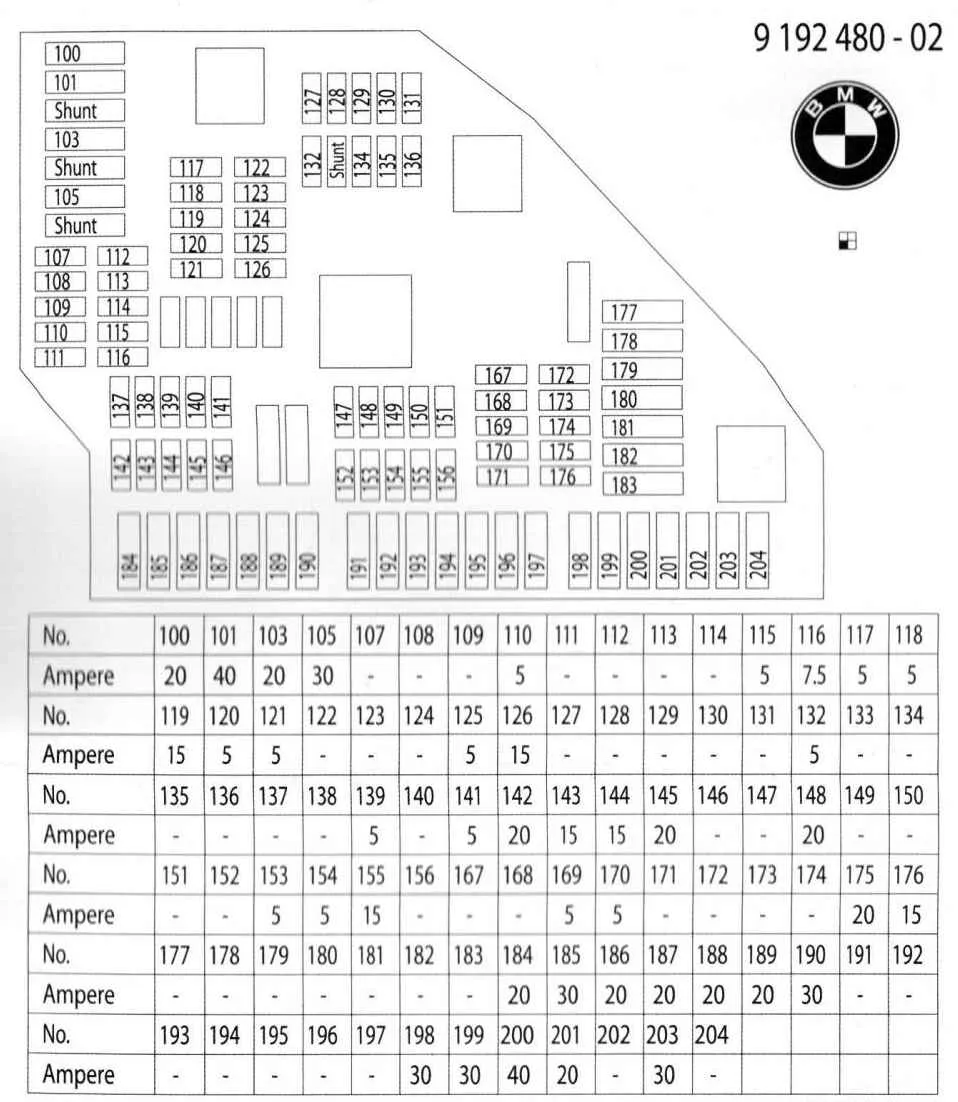

Schema generală

siguranțe în habitaclu x3

Tabel cu valorile nominale, A

Publicitate

tabel cu valorile nominale

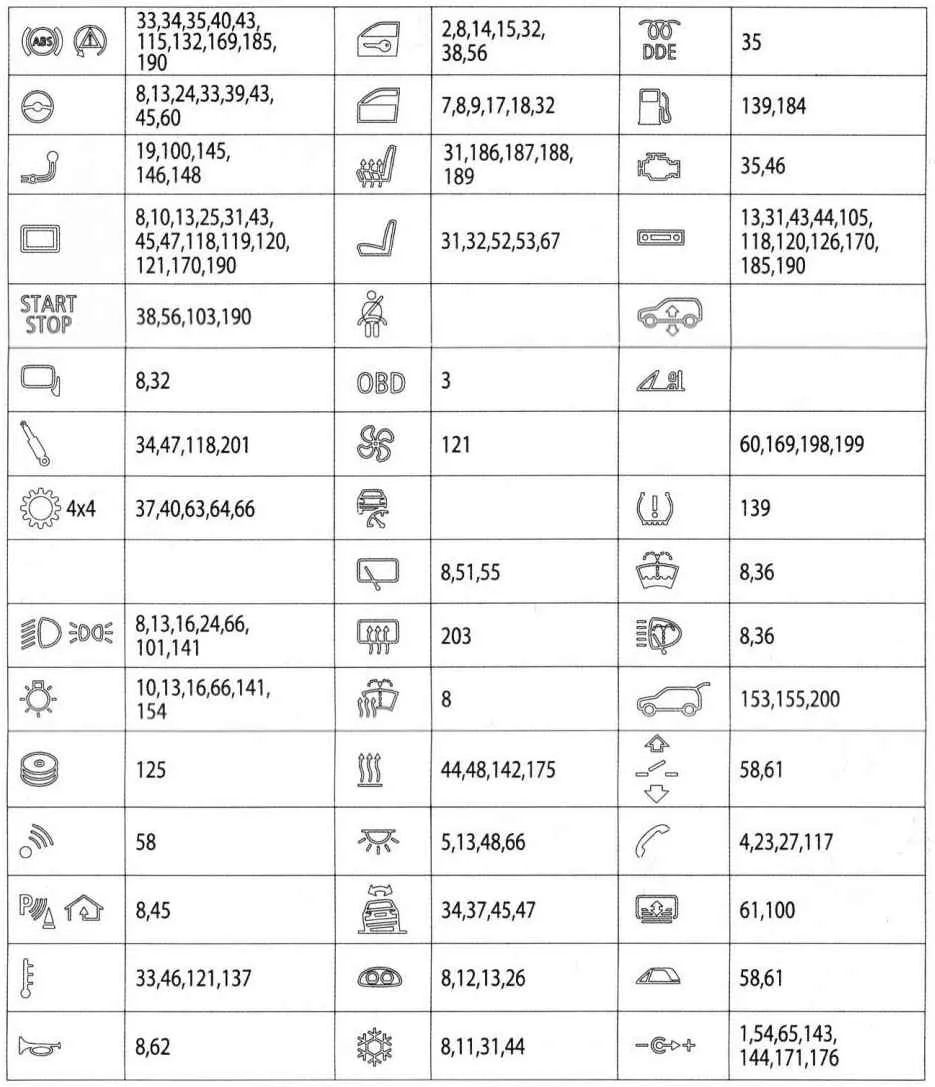

Tabelul general cu denumirea siguranțelor

Tabelul general cu descrierea siguranțelor x3 f25

Pentru brichetă răspund siguranțele 1, 54, 65 , 143, 144, 171, 176. O parte dintre ele se află în compartimentul de bagaj.

În acest bloc sunt montate de asemenea releul semnalizării, releul ștergătorului lunetei, releul contactului 30V și altele.

Publicitate

Siguranțele din portbagajul bmw x3 f25

acces la blocul din compartimentul de bagaj bmw x3 f25

Capacul de la căptușeala laterală dreaptă trebuie rabatat și îndepărtată izolația fonică. Datele privind amplasarea siguranțelor se găsesc pe o foaie separată, care ar trebui să se afle acolo.
