BMW F20 (21) – siguranțe și relee

BMW F20 — a doua generație a hatchback-ului compact cu cinci uși BMW Seria 1, BMW F21 reprezintă versiunea cu trei uși. Ambele modele au fost produse în 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 și până în prezent, cu 2 restilizări minore. În materialul nostru vom prezenta descrierea blocurilor de siguranțe și relee bmw f20 (f21), cu schemele blocurilor și fotografiile acestora. Vom menționa siguranța care protejează bricheta. La final vă propunem să consultați manualul complet al bmw f20 în limba rusă.

Atribuirea actuală a siguranțelor și releelor verificați-o cu broșura dumneavoastră care ar trebui să se afle în blocul din portbagaj sau cu altă documentație tehnică. În caz de dificultăți, adresați-vă dealer-ului.

Blocurile sub capotă

Blocul principal

Acesta se află în partea dreaptă sub capacul de protecție.

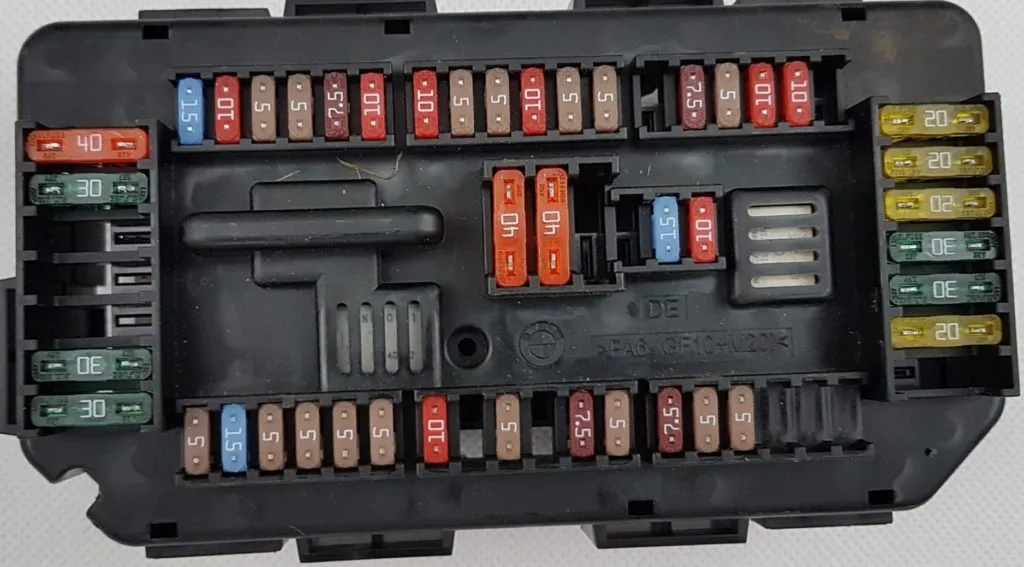

Fotografie – exemplu

Schema

Tabel cu denumiri

Pentru brichetă răspund siguranțele cu numerele 66, 69 și 162. Una dintre ele se află în blocul din compartimentul portbagaj.

Elemente suplimentare

Lângă acest bloc pot fi amplasate: releul ventilatorului electric al motorului K5, siguranța pompei lichidului de răcire și alte module de gestionare a motorului.

Blocul suplimentar

Acesta este situat în partea stângă a spațiului sub capotă.

Aici pot fi: releul principal al motorului DDE K2085 și siguranțele de gestionare a motorului (Ventil de reglare a presiunii în rampă, Regulator de debit combustibil, Senzor poziție arbore cu came, Solenoid regulator presiune supraalimentare, Senzor oxigen, Debitmetru masic de aer, Senzor nivel ulei, Ventil comutator răcitor EGR)

Blocul din portbagaj

Blocul este amplasat sub covorul de protecție în partea dreaptă.

Schema

Tabelul cu atribuiri este prezentat mai sus.

Elemente separate se află în spatele placajului lateral din dreapta.

Blocul de comandă din habitaclu

Acesta este fixat pe montantul drept, sub placaj, din partea pasagerului.

Schema

Descriere

1. Rezervă (neocupat)
2. Rezervă (neocupat)
3. Rezervă (neocupat)
4. Geam electric, ușă pasager față
5. Închidere centralizată
6. Geam electric, ușă șofer
7. Închidere centralizată
8. Rezervă (neocupat)
9. Rezervă (neocupat)
10. Panou de comandă iluminare, unitate de comandă sistem asistență șofer și centru de comutare în coloana de direcție
11. Modul electronic spate (REM) și modul driver far
12. Sistem integrat de comandă încălzire și aer condiționat, sistem de control dinamic al stabilității și sistem de diagnosticare de bord
13. Unitate electronică mâner exterior ușă, deschidere fără contact a capacului portbagaj, stație de comunicație Combox și analiză
14. Claxon

Manual BMW F20

Mai aveți întrebări? Mai multe informații despre repararea și întreținerea BMW F20 puteți obține studiind acest manual: “descărcați“.

Cam atât. Am încercat să descriem cât mai detaliat toate siguranțele și releele amplasate în BMW F20/21.
