Шукайте призначення та розташування реле та запобіжників на Opel Senator з 1983 р.в.? Тоді ви на правильному шляху ... Недешевий в обслуговуванні, але все або майже все можна підібрати з опелей і американо-німецького автопрому або від автомобілів що належать концерну GM ну і дещо взагалі з тазика або навіть з москвича, трохи заморочена проводка. Надійний, потужний, просторий, добре і комфортно керований, не відчувається навіть велика швидкість, по дорозі йде як корабель. Загалом авто нормальне, на 4,5 балів!

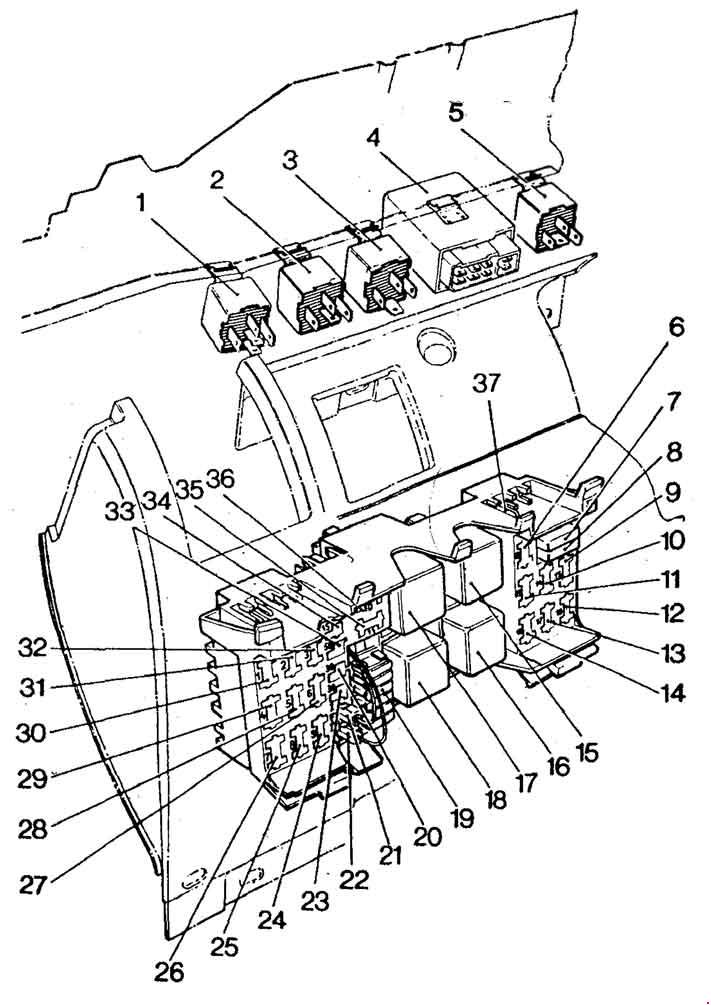

Позначення на схемі релі та запобіжників
Запобіжники та реле з лютого 1983 р.
1 - реле бортового комп'ютера,
2 - реле стоянкового світла (підфарника) (регульоване рульове управління),
3 - реле сигналу (регульоване рульове управління),
4 - реле центрального замку дверей,
5 - реле регулювання швидкості,
6 - зсувна кришка,
7 - теплове реле захисту центрального замку дверей,
8 - теплове реле захисту електричних скло-підйомників та обігріву сидінь,
9 - додаткові фари,
10 - дальнє світло праворуч,
11 - дальнє світло зліва,
12 - протитуманні фари, трансформатор напруги для денного світла,
13 - ближнє світло праворуч, задня протитуманна фара,
14 - ближній сіє зліва,-
15 - реле протитуманної фари, запобіжник №18,
16 - реле фари далекого світла, запобіжник №15,
17 - реле-переривник покажчиків поворотів,
18 — заднє стерло, що обігрівається, запобіжник №11,
19 - ділянка резервних запобіжників,
20 - не зайнято,
21 - центральний замок дверей,
22 - електричний склопідйомник,
23 - радіо, автоматична антенна, запобіжник №4,
24 - автопричіп клема 30 (розетка автопричепа "2/54g"),
25 - вентилятор опалення, підігрів автоматики запуску карбюратора, прилади, регулювання кліренсу, підвищення числа, оборотів, вентилятор охолодження, кондиціонер,
26 - гальмівний сигнал, сигнал повороту, муфта перетворювача автоматичної коробки передач, регулятор швидкості,
27 - прикурювач, освітлення бардачка, фари заднього ходу, реле протитуманних фар, деблокування багажника, освітлення годинника, прикурювач і вимикач світла, електричне керування дзеркала та обігрів, бортовий комп'ютер, центральний замок дверей,
28 - передній і задній склоочисники, реле водяного насоса, що сповільнює, сигнальний ріжок, фанфари, реле вентилятора охолодження, реле сигналу і реле стоянкового світла, регульоване кермо,
29 - система аварійної сигналізації, ліхтар багажника, ліхтар салону, радіо, антена,
30 - підфарник і габаритне світло праворуч,
31 - підфарник і габаритне світло зліва,
32 - ліхтар номерного знака, ліхтар моторного відсіку, лампи приладів, попереджувальний зумер, освітлення стекол, що обігрівається, Заднього склоочисника, протитуманних фар і задньої протитуманної фари, вентилятора обігріву, вимикача обігріву сидінь; реле системи очищення фар, таксометр, ліхтар "ТАХІ",
33 - освітлення радіо, освітлення вимикача обігріву сидінь, запобіжник №3,
34 — деблокування багажника, електроніка радіо Indianapolis, Choke ручне керування запуском, електричне керування та обігрів дзеркал, запобіжник №6,
35 - скло, що обігрівається,
36 - система упорскування,
37 - зсувний люк, запобіжник №12.
