Пропонуємо до вашої уваги кольорові схеми електрообладнання, на таку відому модель Mitsubishi як Pajero Sport 1996-2008 р.р. Та й коротко про це авто, адаптоване до бездоріжжя і найекстремальніших умов водіння, більше того, саме бездоріжжя є його справжньою стихією. Як і інші справжні позашляховики, Pajero Sport має особливі ходові характеристики – за рахунок потужного двигуна і ретельно вивіреної підвіски. Він здатний граючи долати круті спуски та підйоми – завдяки високому кліренсу та надміцній рамній конструкції. Варто відзначити також високу якість складання та надійність всіх вузлів та агрегатів, що сприяє не тільки простому та комфортному управлінню, але й максимально тривалому терміну служби та безпеки. Купивши його одного разу, ви не пошкодуєте жодного разу!

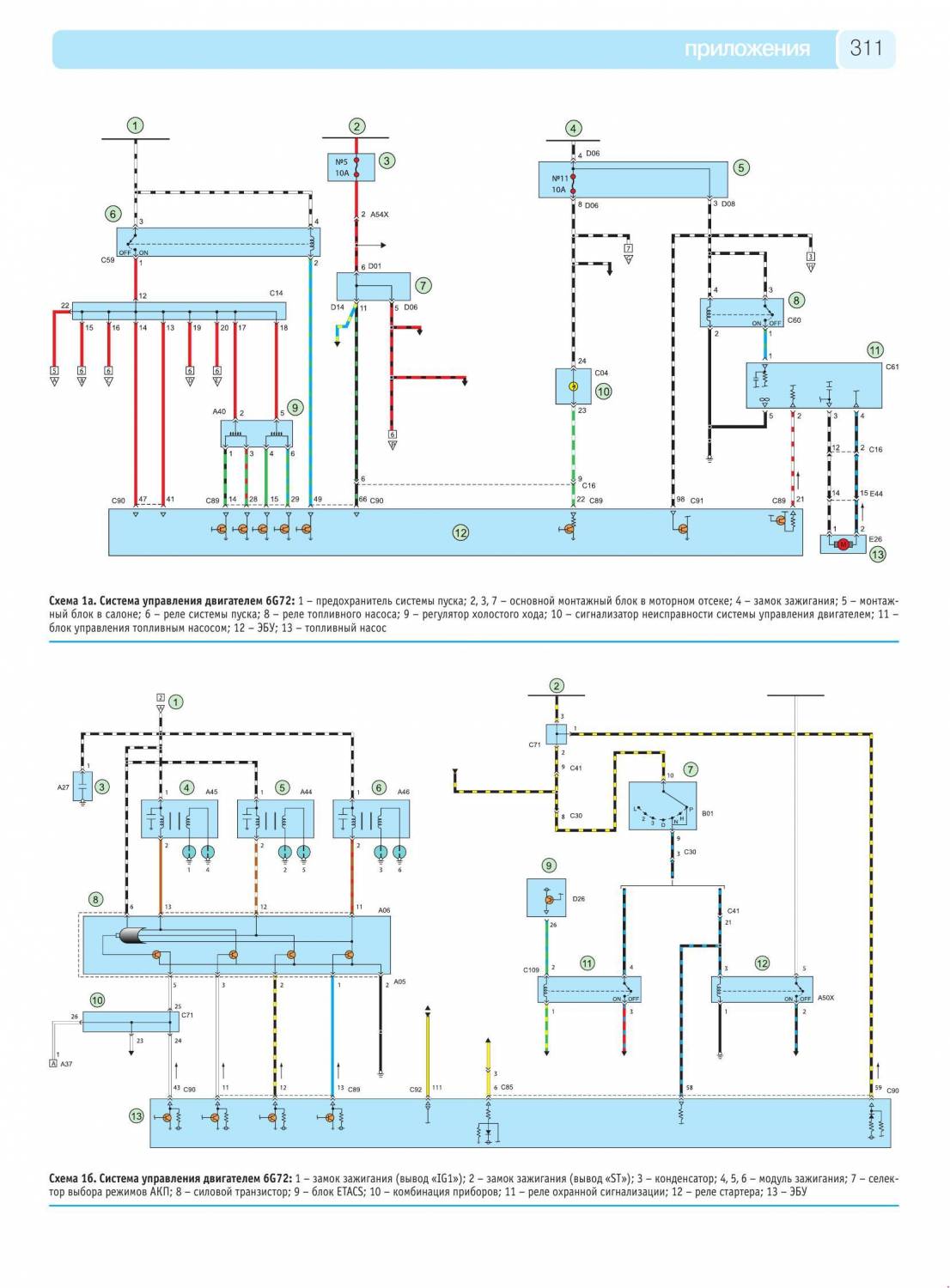

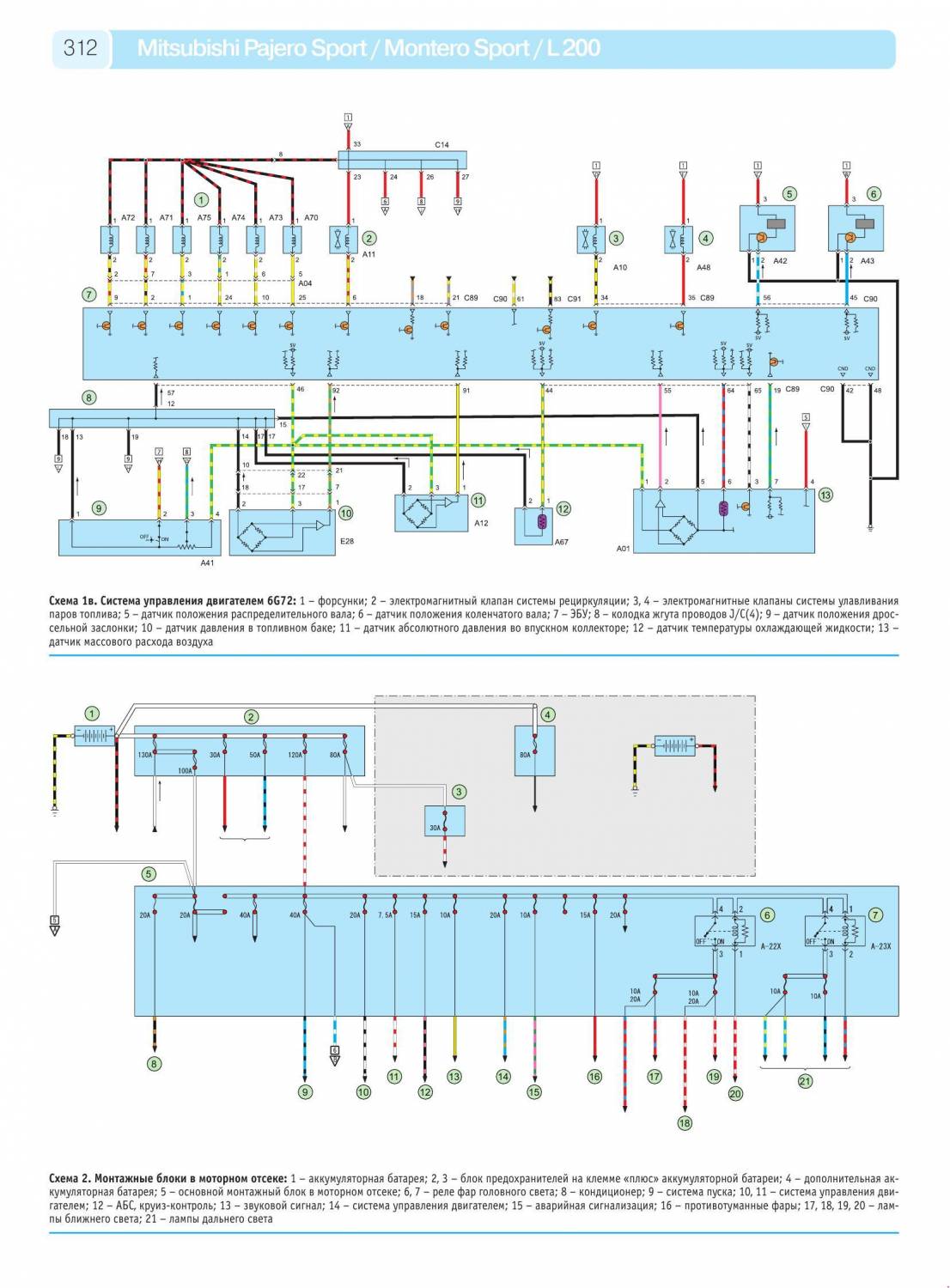

Схема системи керування двигуном 6G72

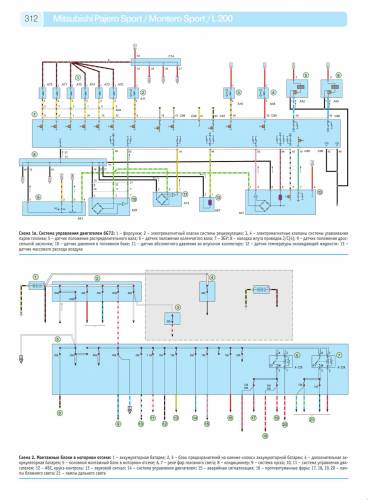

Електросхема монтажних блоків у моторному відсіку

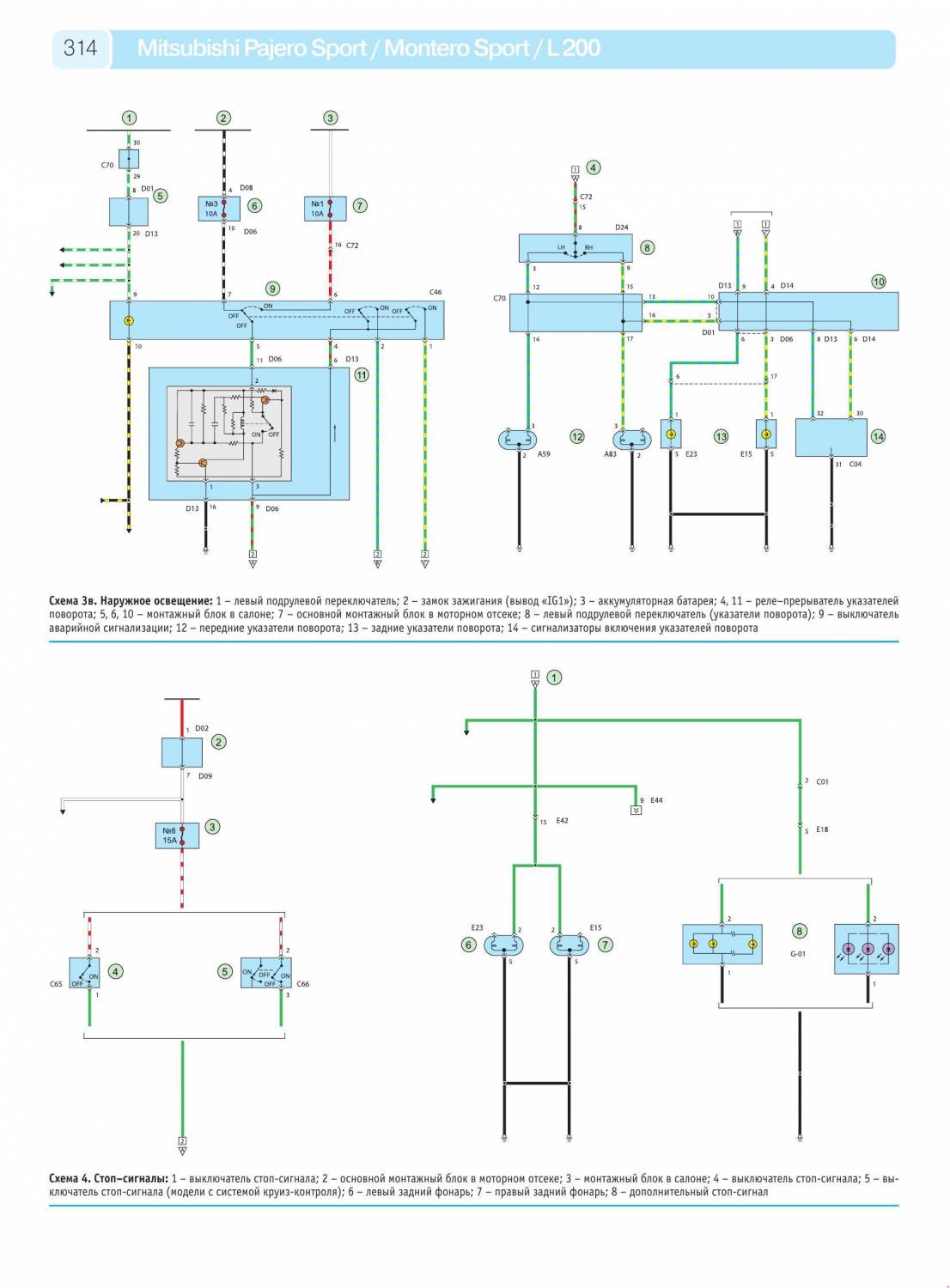

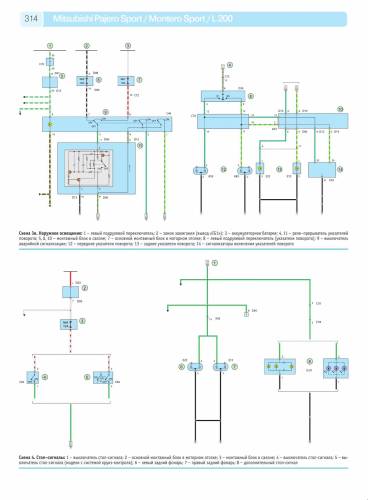

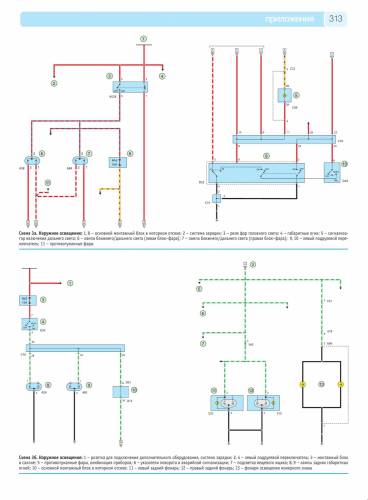

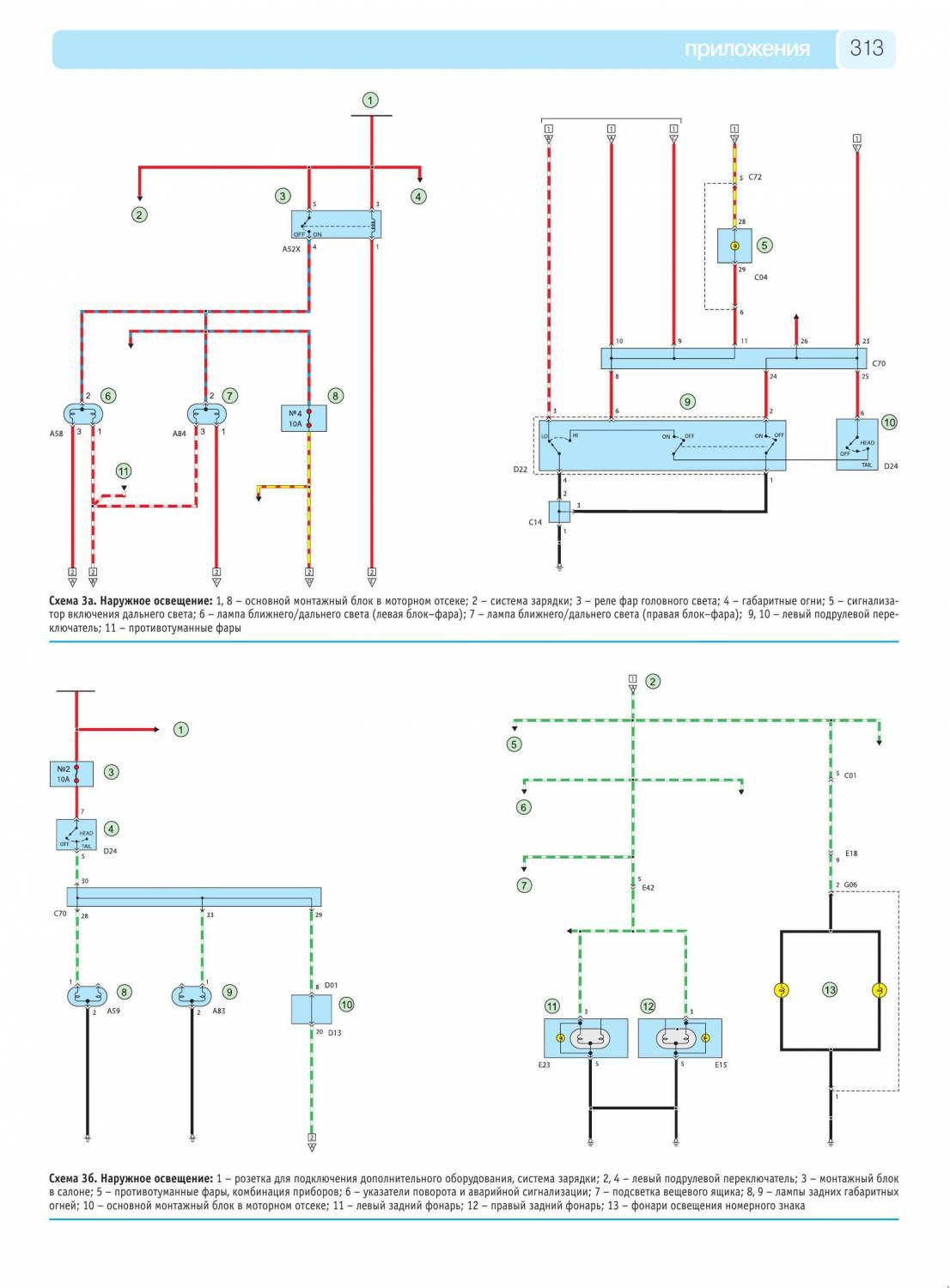

Ел.схема зовнішнього освітлення тастоп-сигналів

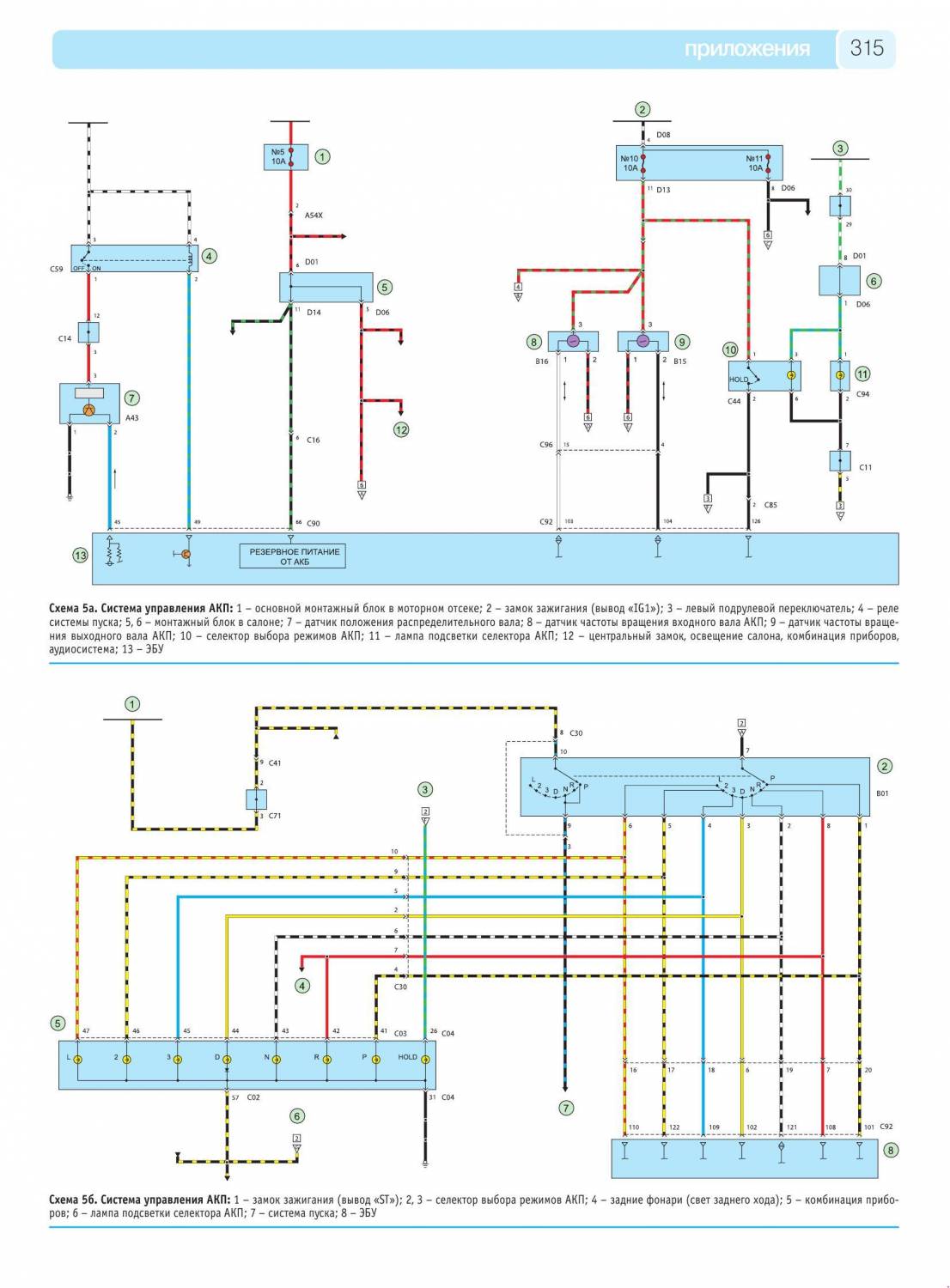

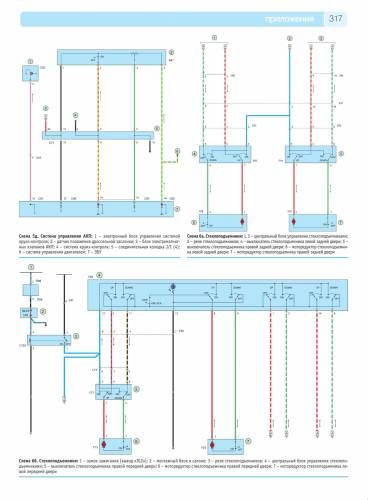

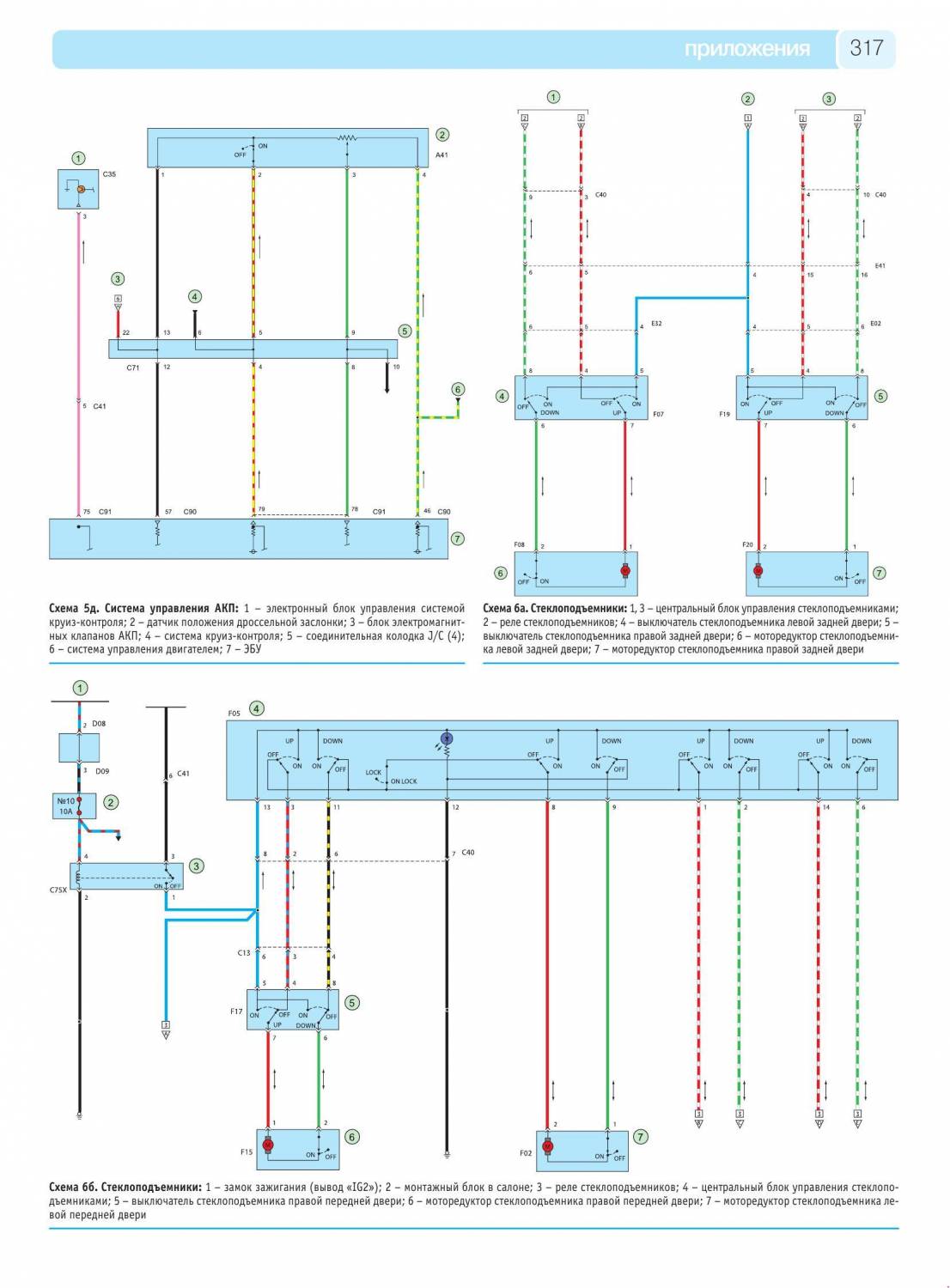

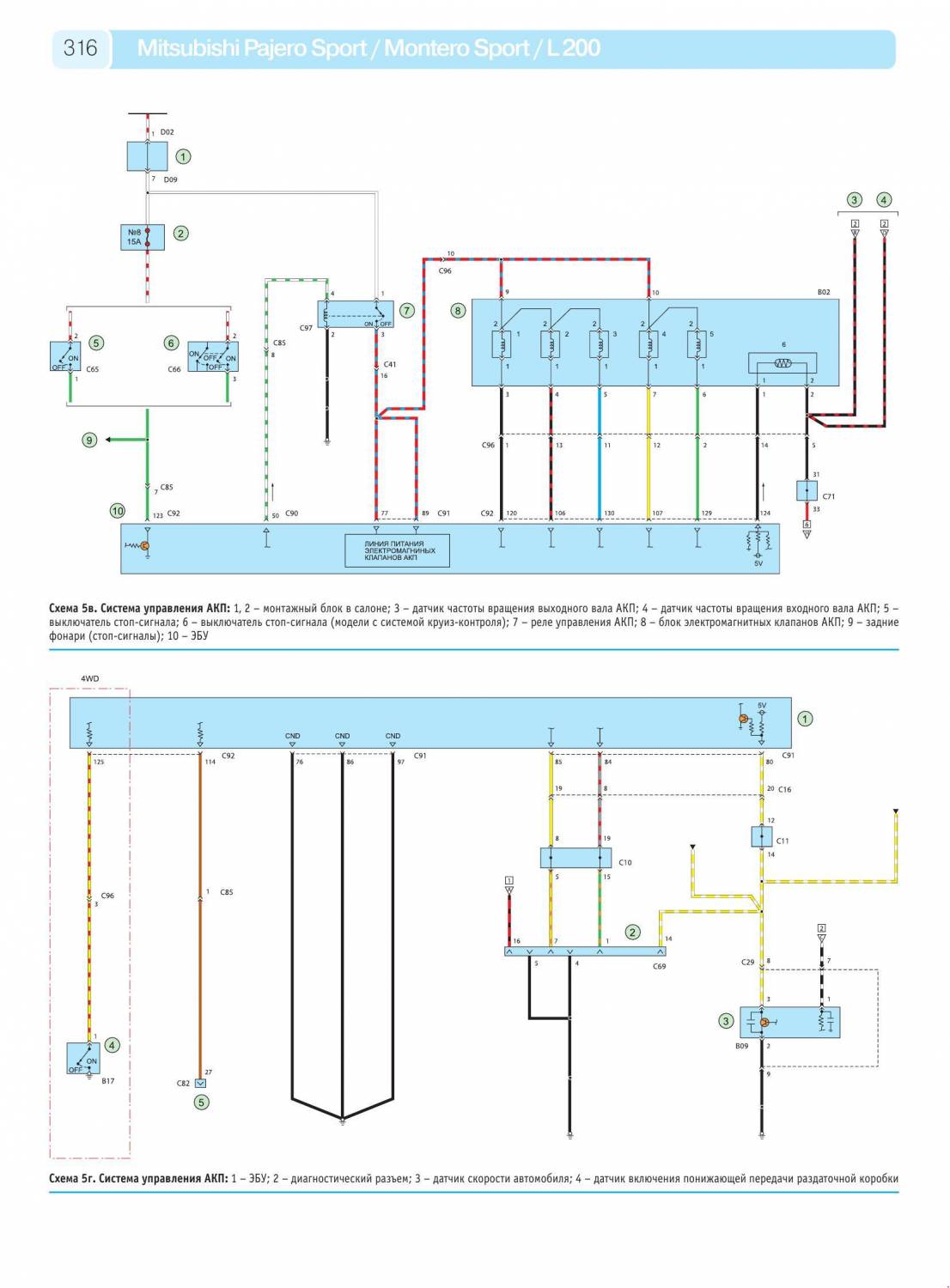

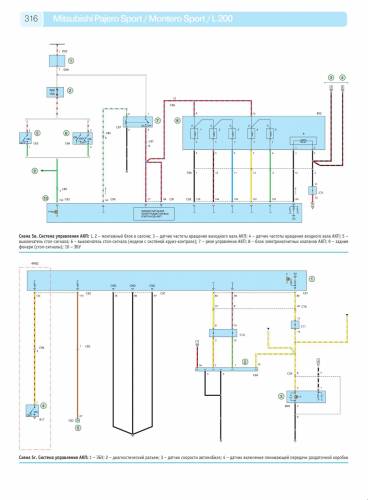

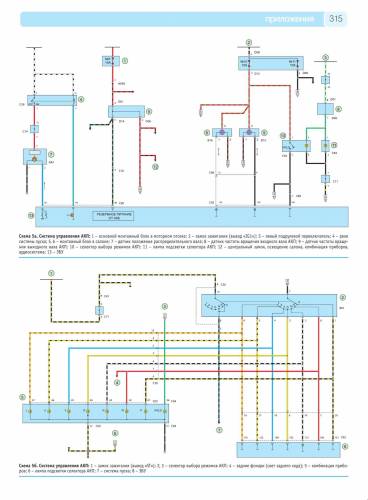

Система управління АКП та склопідйомники — схема

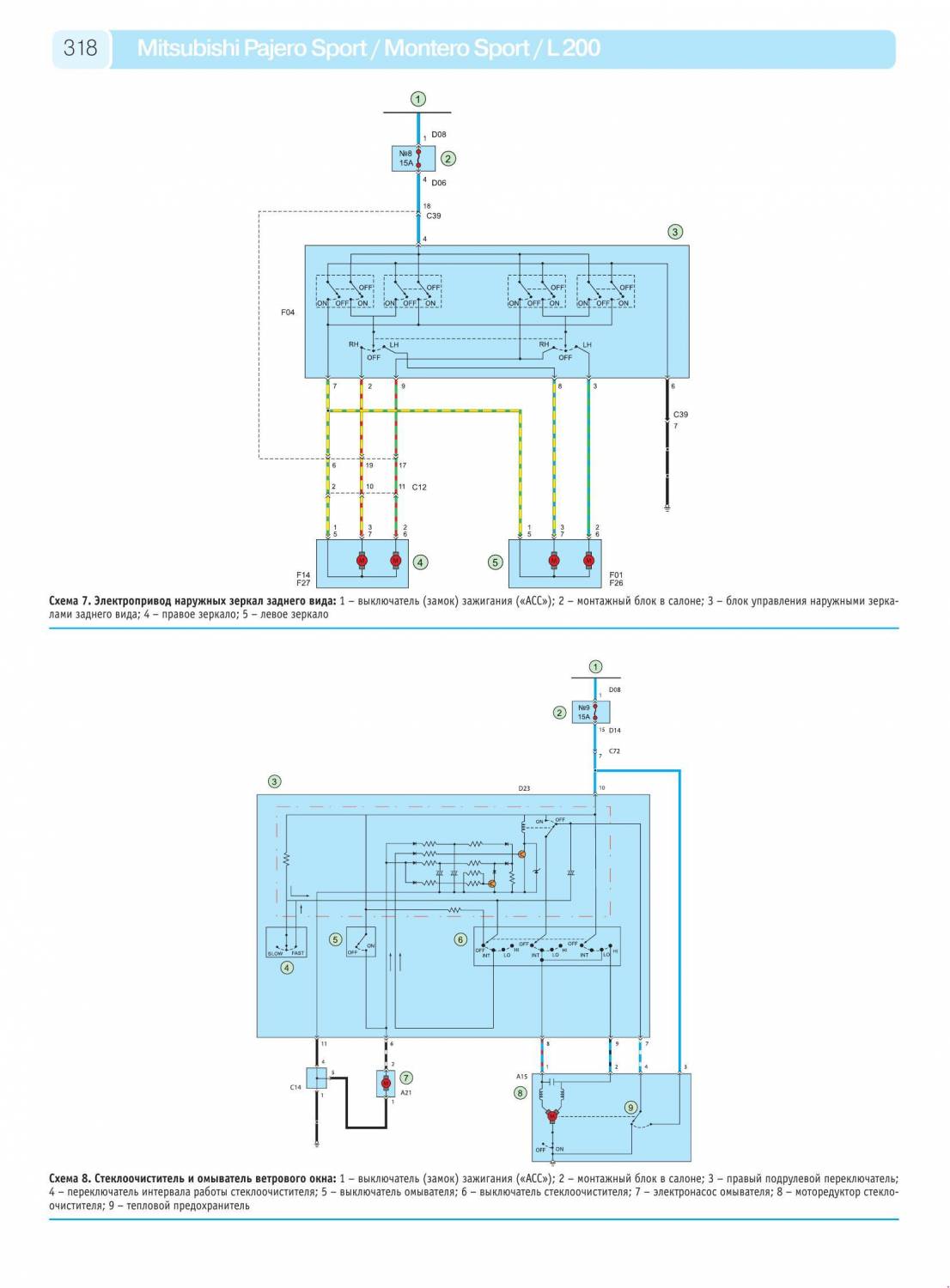

Електросхема приводу зовнішніх дзеркал заднього виду та склоочисник та омивач вітрового скла

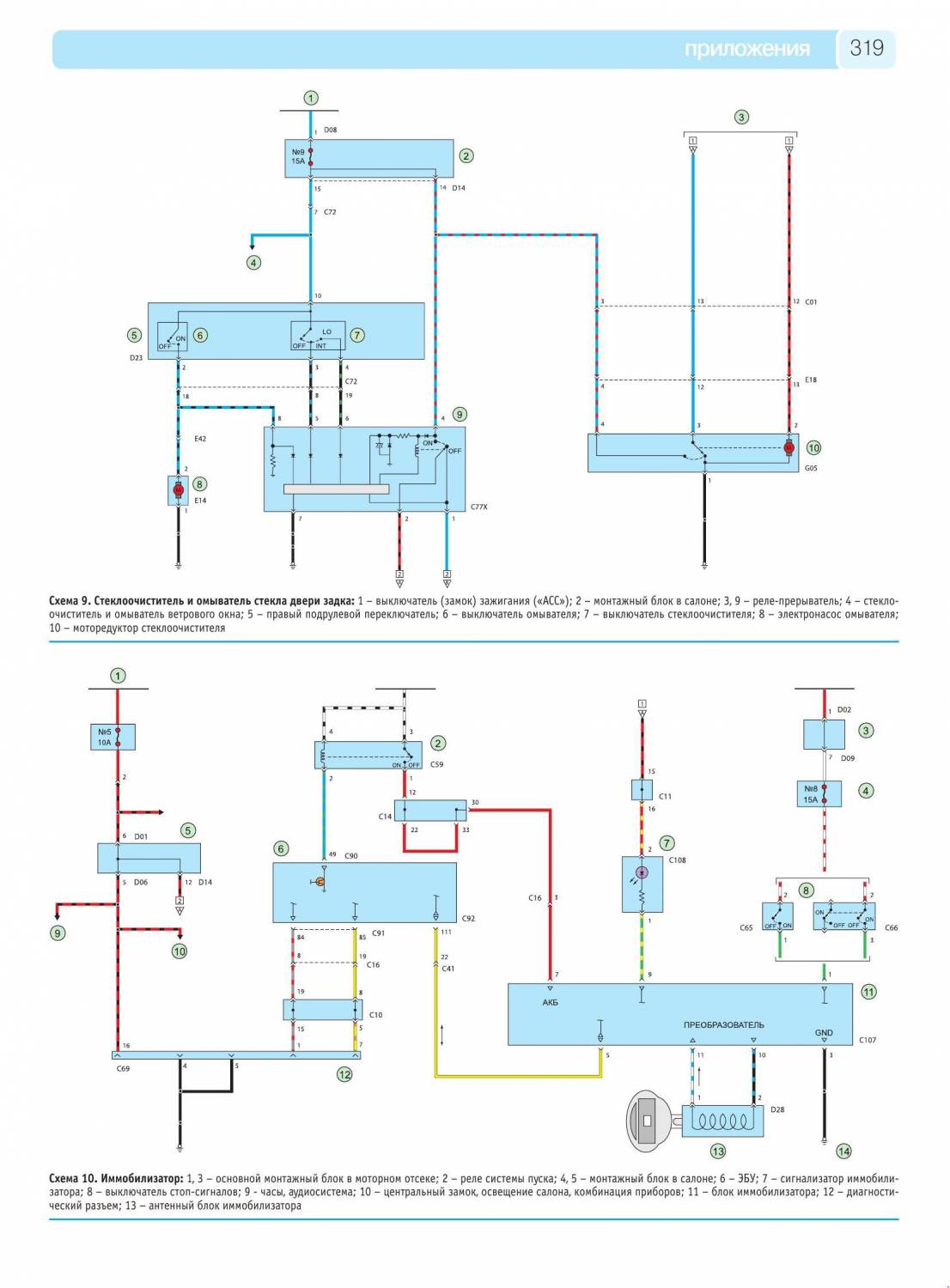

Іммобілізатор і склоочисник та омивач двері задка - ел.

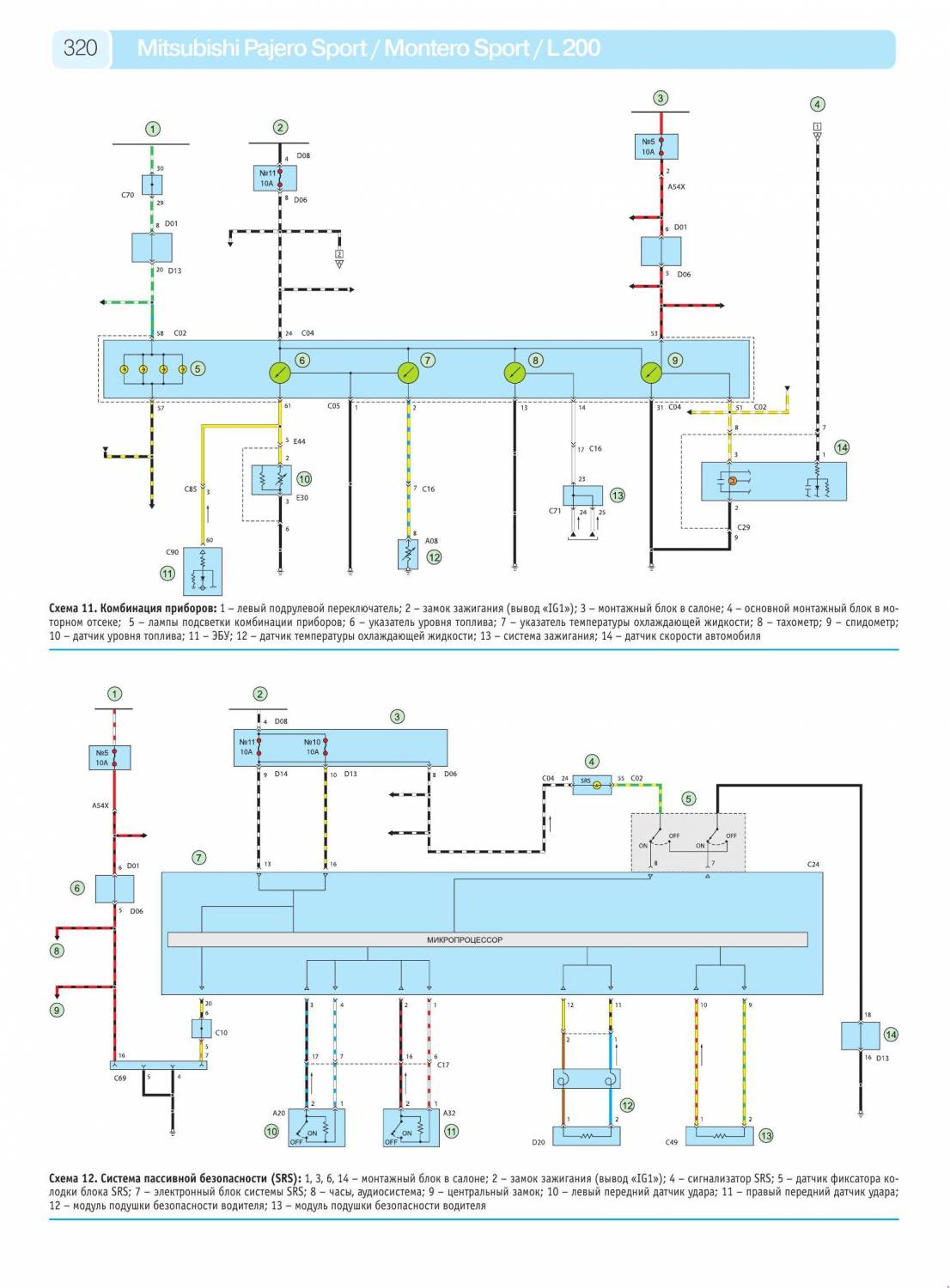

Схема комбінації приладів та системи пасивної безпеки
