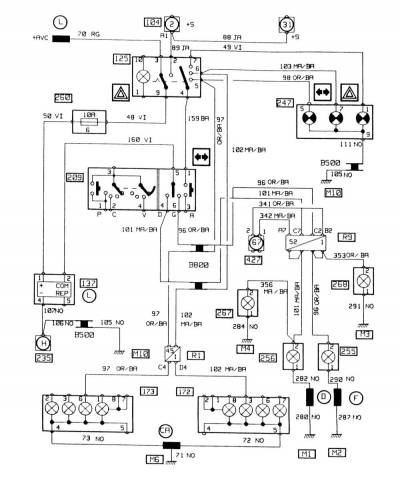

Схема автомобіля - Рено 19

У цій статті ми надали всі можливі схеми електрообладнання на Renault 19 1989-1996 р.в. Дизайн Renault 19 був розроблений фірмою "Рено дизайн" ("Renault Design") у тісній співпраці з відомим італійським дизайнером Джорджіо Джіуджаро. Однією з основних завдань, поставлених перед дизайнерами та інженерами, було створити автомобіль із найкращою аеродинамікою. Планувався випуск, перш за все, спортивної версії моделі для того, щоб згодом використовувати особливості підвіски, гальм та аеродинаміки кузова для серійних моделей.

Позначення на схемах

101 Прикурювач
103 Генератор
104 Замок запалювання
107 Акумулятор
108 Котушка запалювання
109 Бортовий комп'ютер
111 Транзисторний модуль запалювання
113 Переривач роботи переднього очищувача
117 Попереджувальний сигнал «Увімкнено світло»

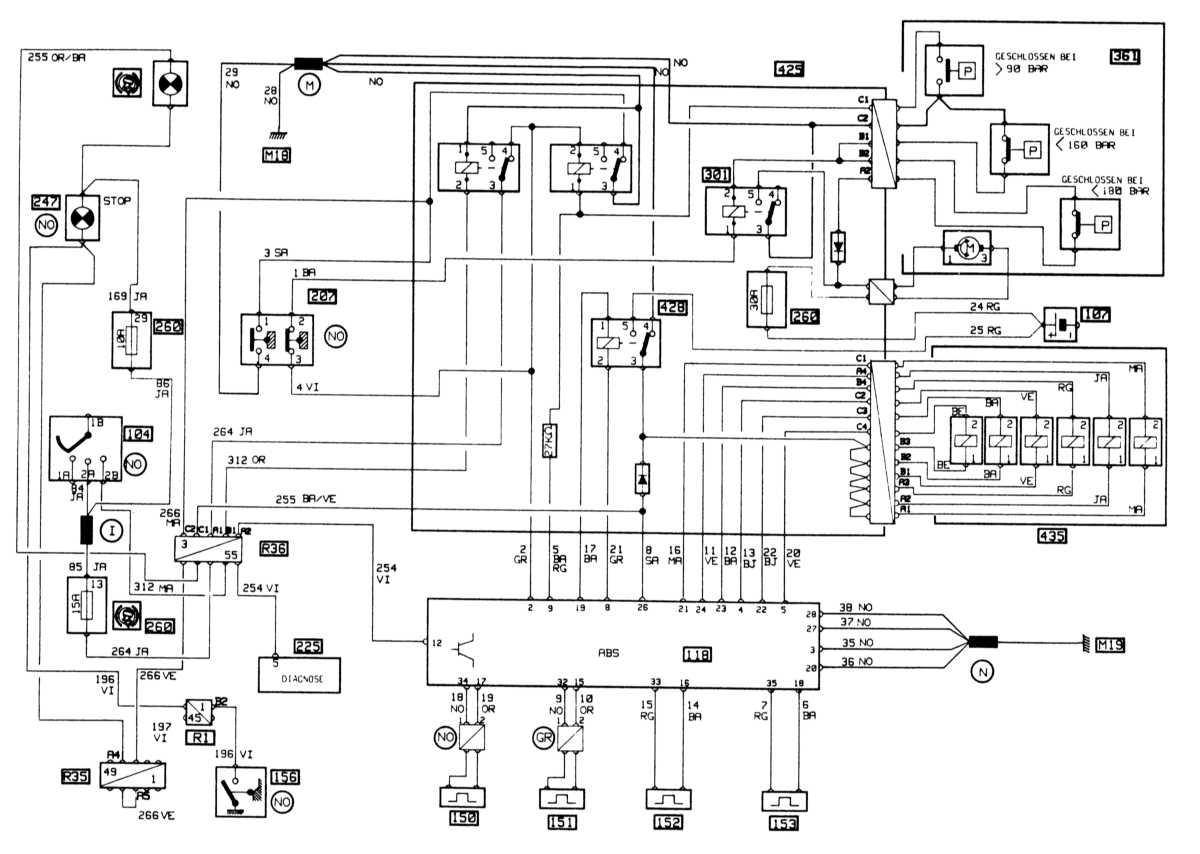

118 Електронне керування ABS
119 Електронне керування автоматичною коробкою передач
120 Електронне управління упорскування
121 Перемикач задніх протитуманних фар

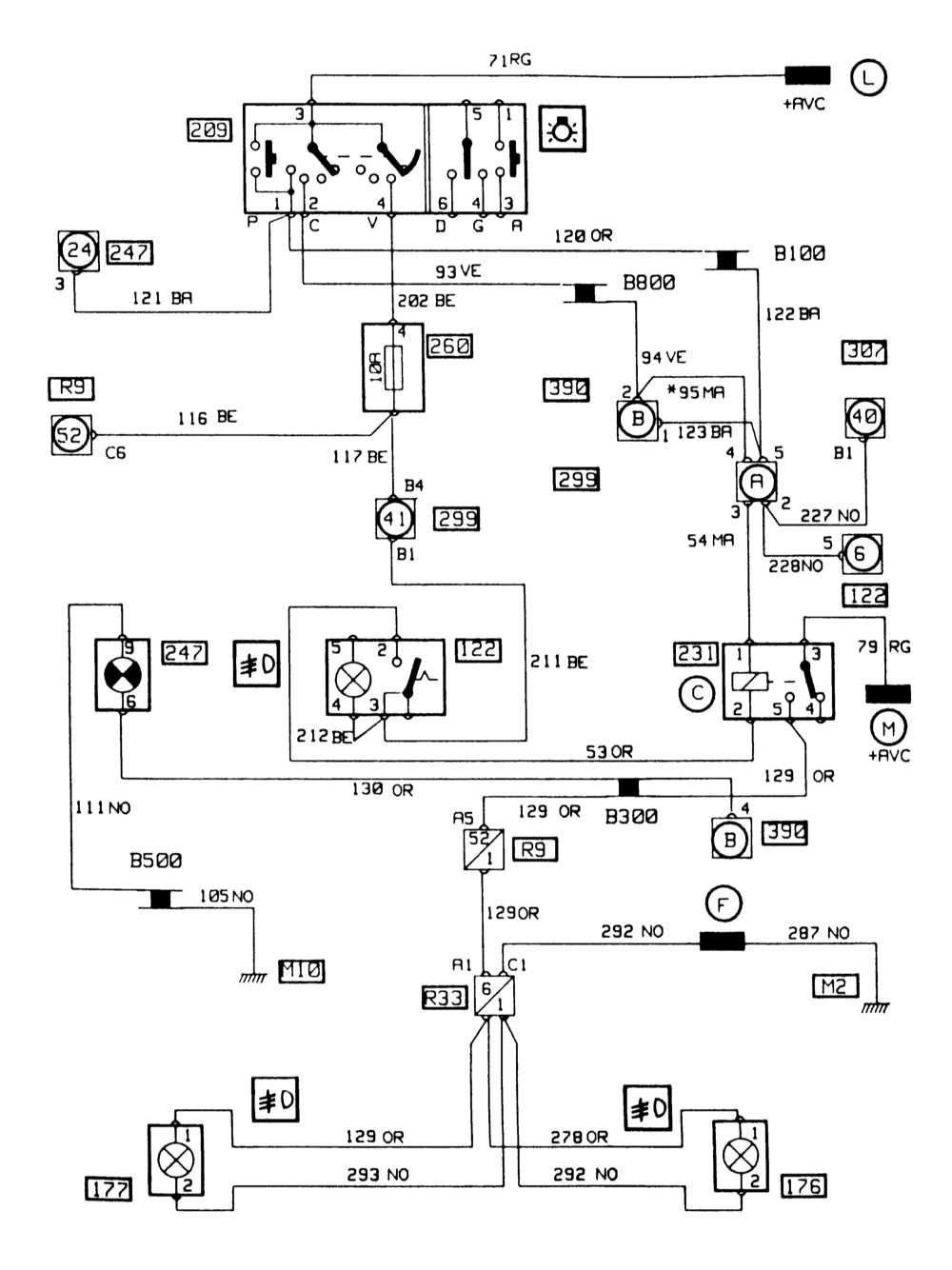

122 Перемикач передніх протитуманних фар
123 Перемикач електронного блокування дверей

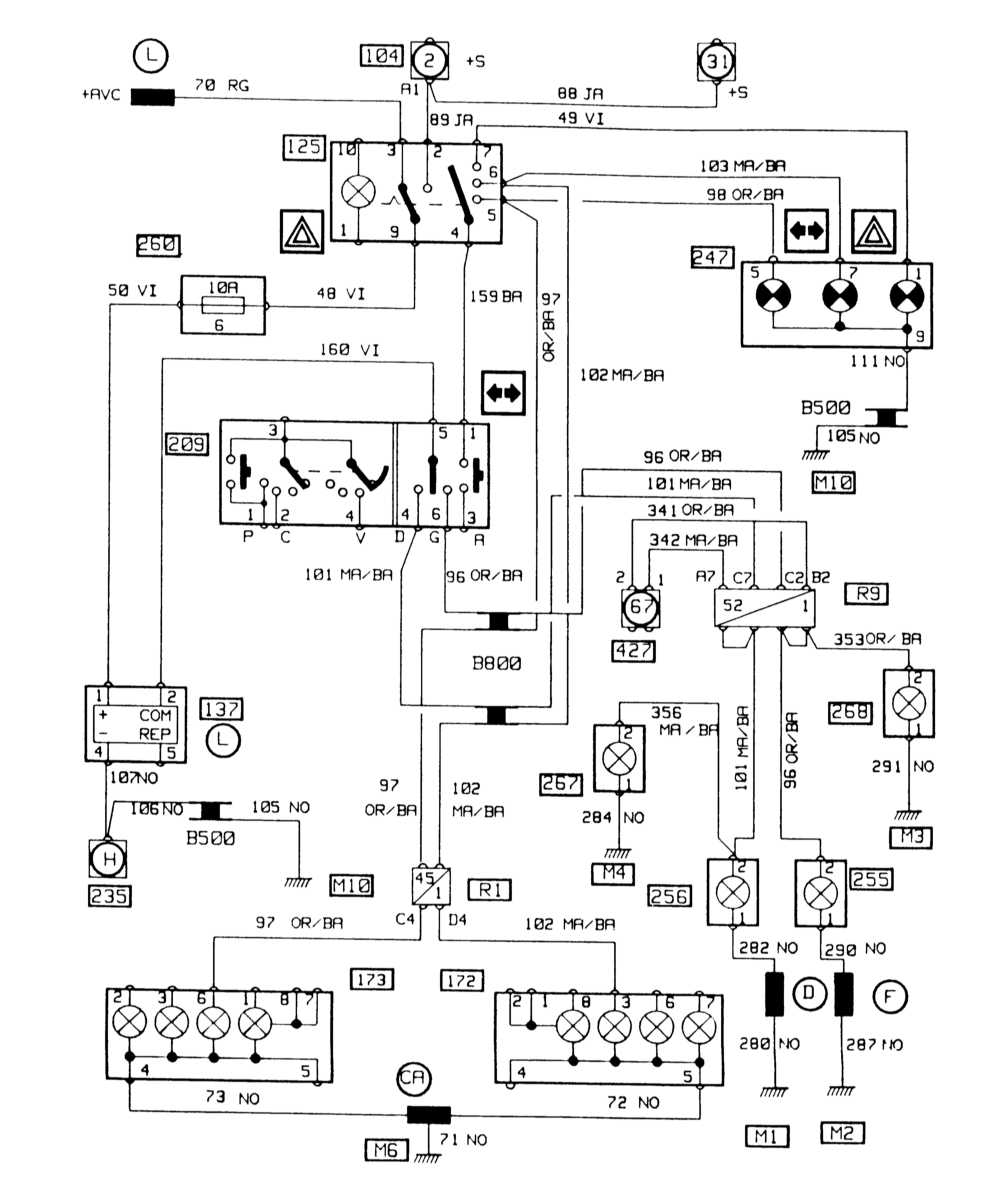

125 Перемикач аварійних вогнів
126 Перемикач холодного повітря
127 Перемикач омивача заднього скла
128 Перемикач нагрівання заднього скла

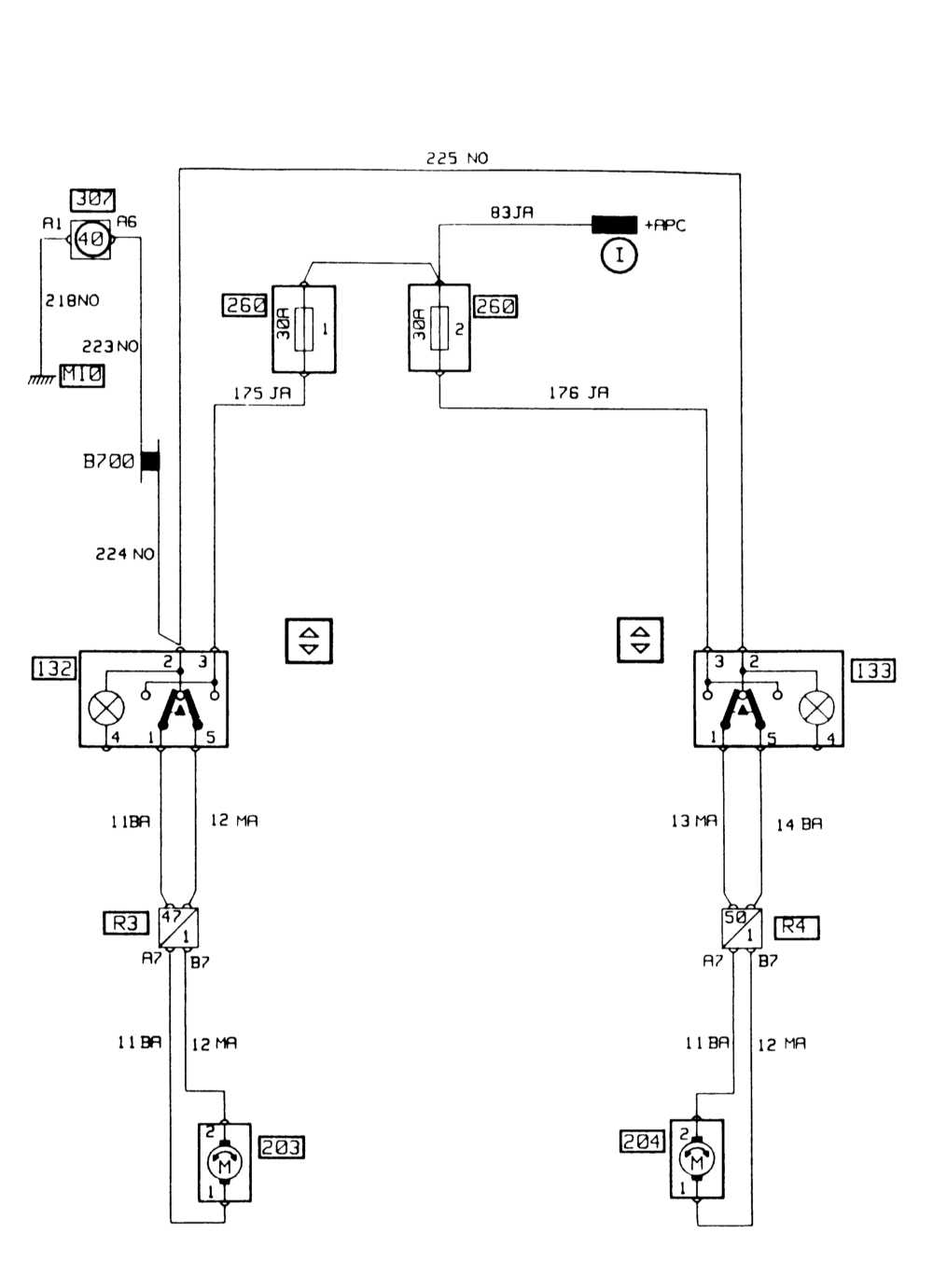

132 Перемикач лівого склопідйомника
133 Перемикач правого склопідйомника

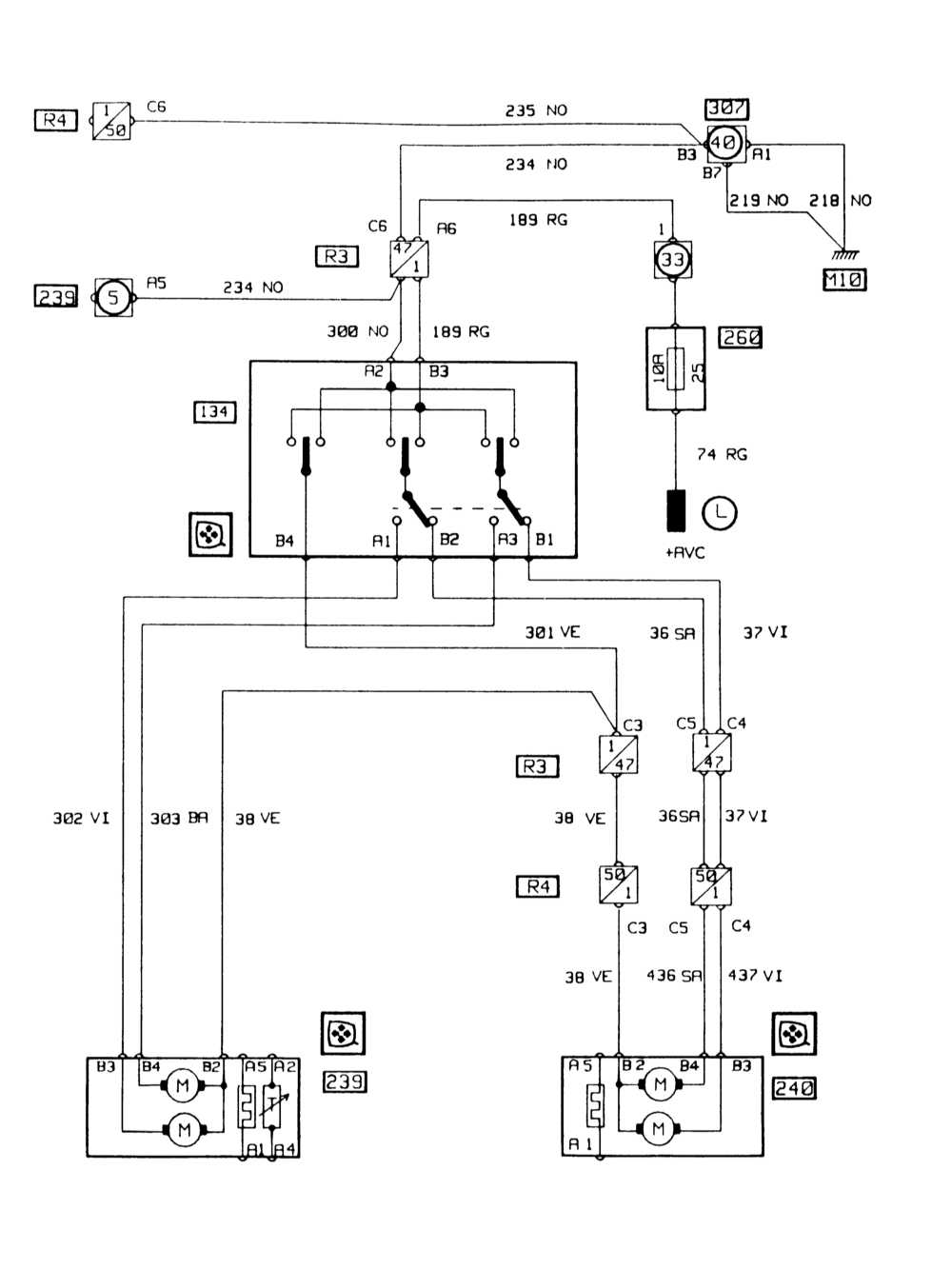

134 Перемикач електричного регулювання зовнішнього дзеркала
137 Реле покажчика поворотів

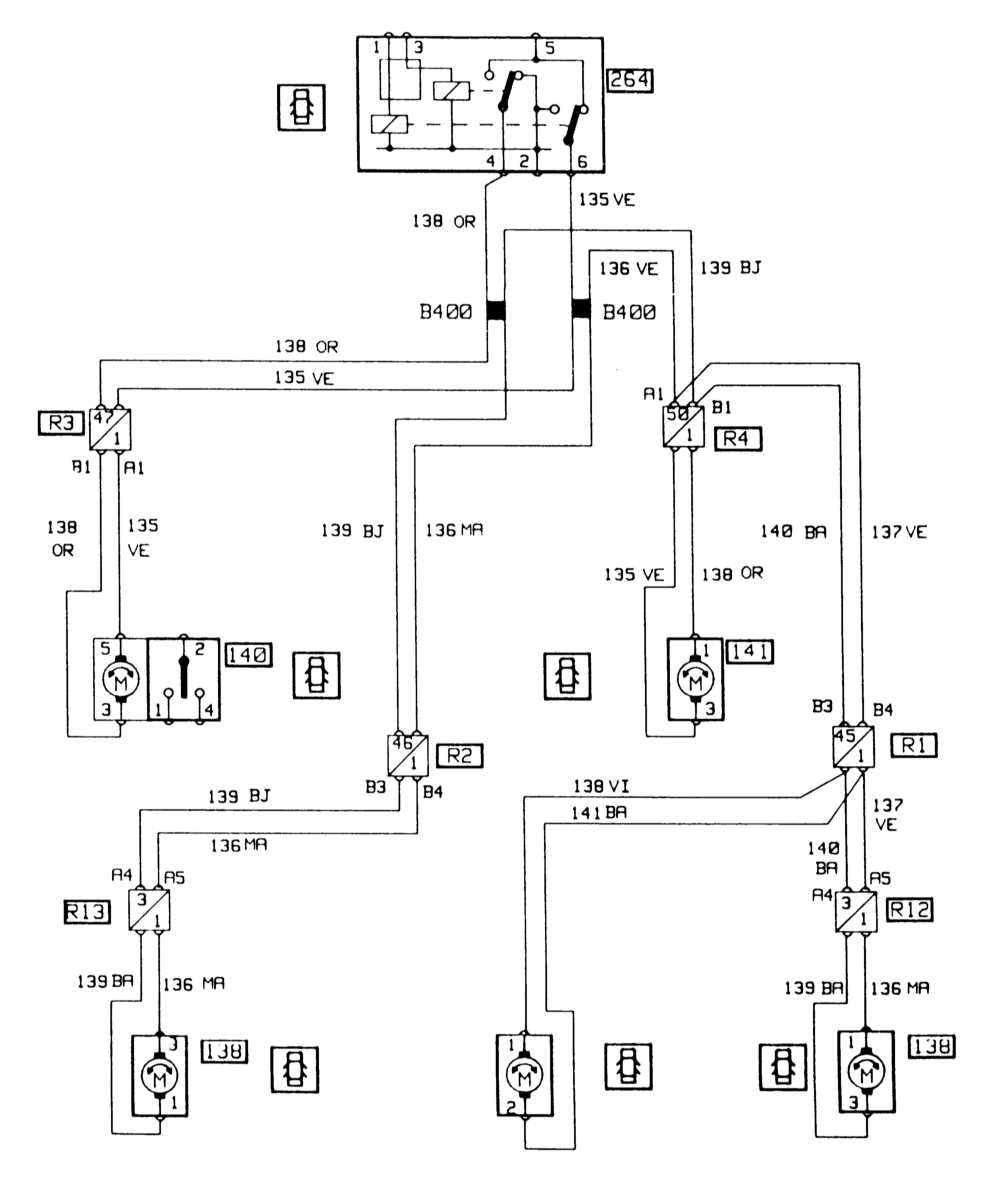

138 Електродвигун блокування задніх правих дверей
139 Електродвигун блокування задніх лівих дверей
140 Електродвигун блокування дверей водія
141 Електродвигун блокування дверей переднього пасажира
142 Електродвигун блокування кришки багажника

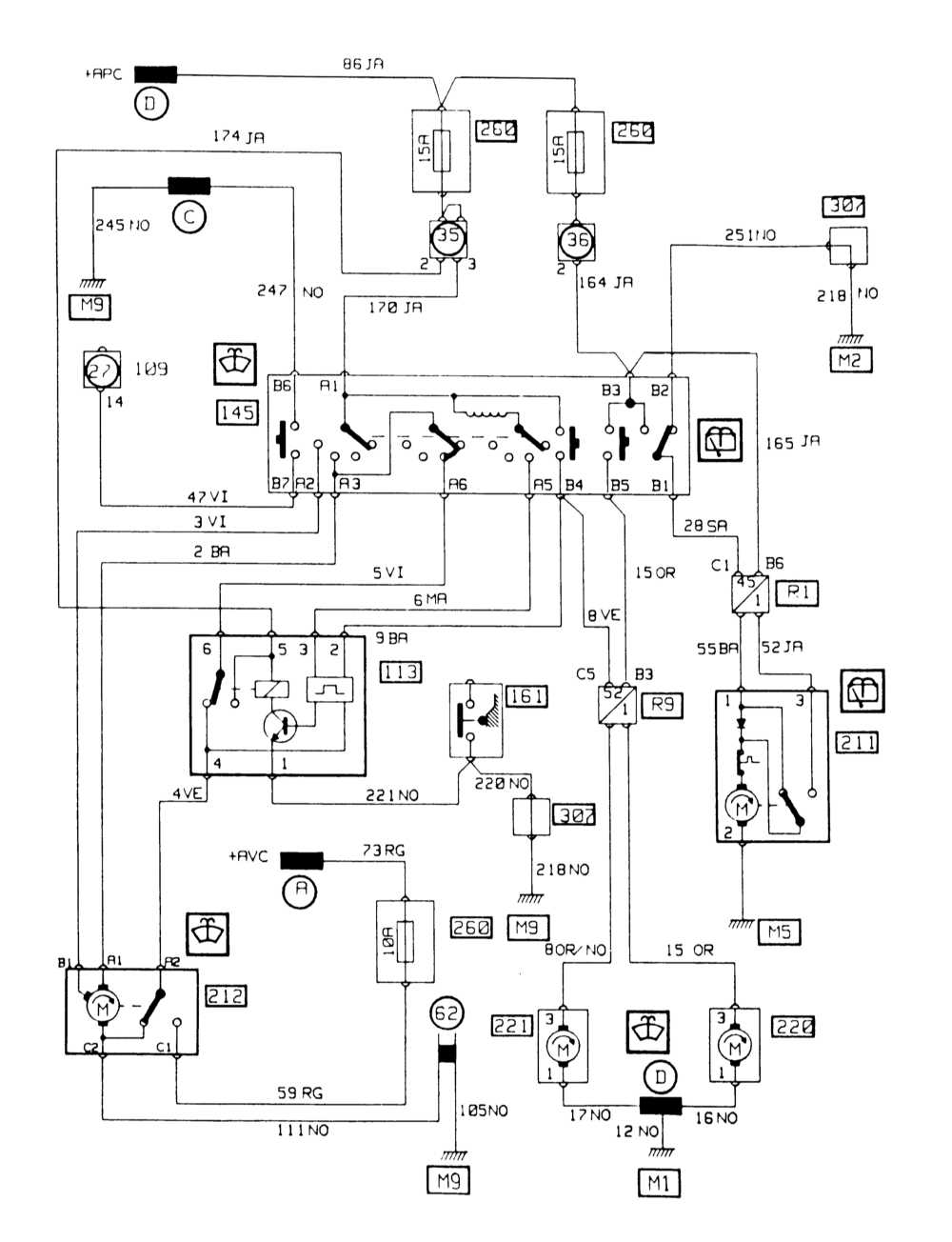

145 Перемикач омивача та склоочисника переднього скла
146 Датчик згоряння камери
147 Датчик тиску всмоктувальної труби
148 Датчик тиску олії
149 Датчик положення ВМТ та імпульсний датчик
150 Датчик кутової швидкості правого заднього колеса
151 Датчик кутової швидкості лівого заднього колеса
152 Датчик кутової швидкості правого переднього колеса
153 Датчик кутової швидкості лівого переднього колеса
154 Перемикач освітлення кришки багажника
155 Перемикач світла заднього ходу
156 Перемикач сигналізації гальма стоянки

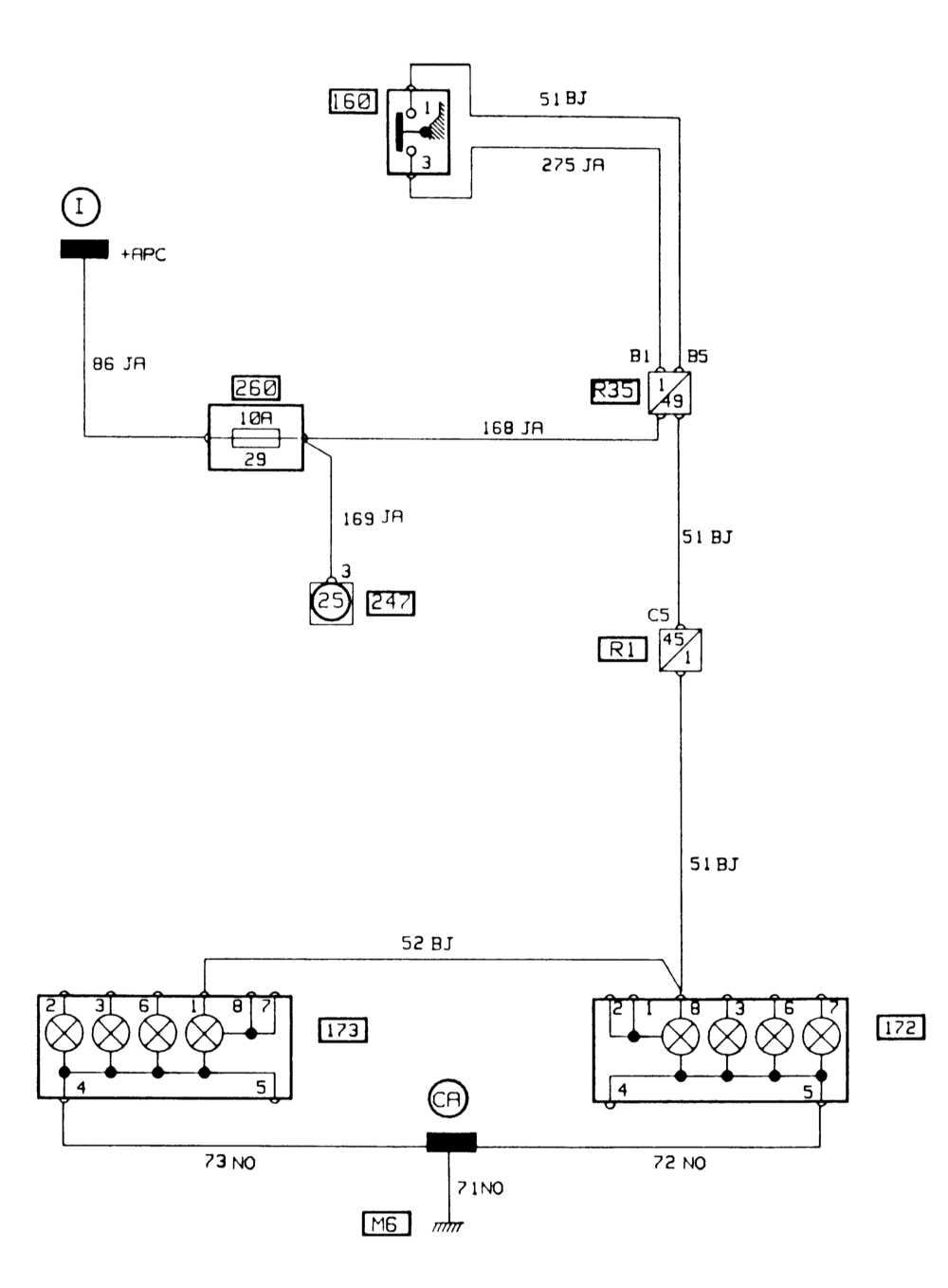

160 Перемикач стоп-сигналів
161 Перемикач освітлення речової скриньки
162 Датчик витрат палива (бортовий комп'ютер)
163 Стартер
164 Вентилятор холодного повітря
165 Освітлення багажника
166 Права лампа, що освітлює задній номерний знак
167 Ліва лампа, що освітлює задній номерний знак
168 Освітлення речової скриньки
172 Лампа задня права
173 Лампа задня ліва
174 Протитуманне світло заднє праве
175 Протитуманне світло заднє ліве
176 Протитуманне світло переднє праве
177 Протитуманне світло переднє ліве
178 Дверний перемикач освітлення задній правий
179 Дверний перемикач освітлення задній лівий
180 Дверний перемикач водія
181 Дверний перемикач з боку переднього пасажира
182 Світло заднього ходу праве
183 Світло заднього ходу ліве

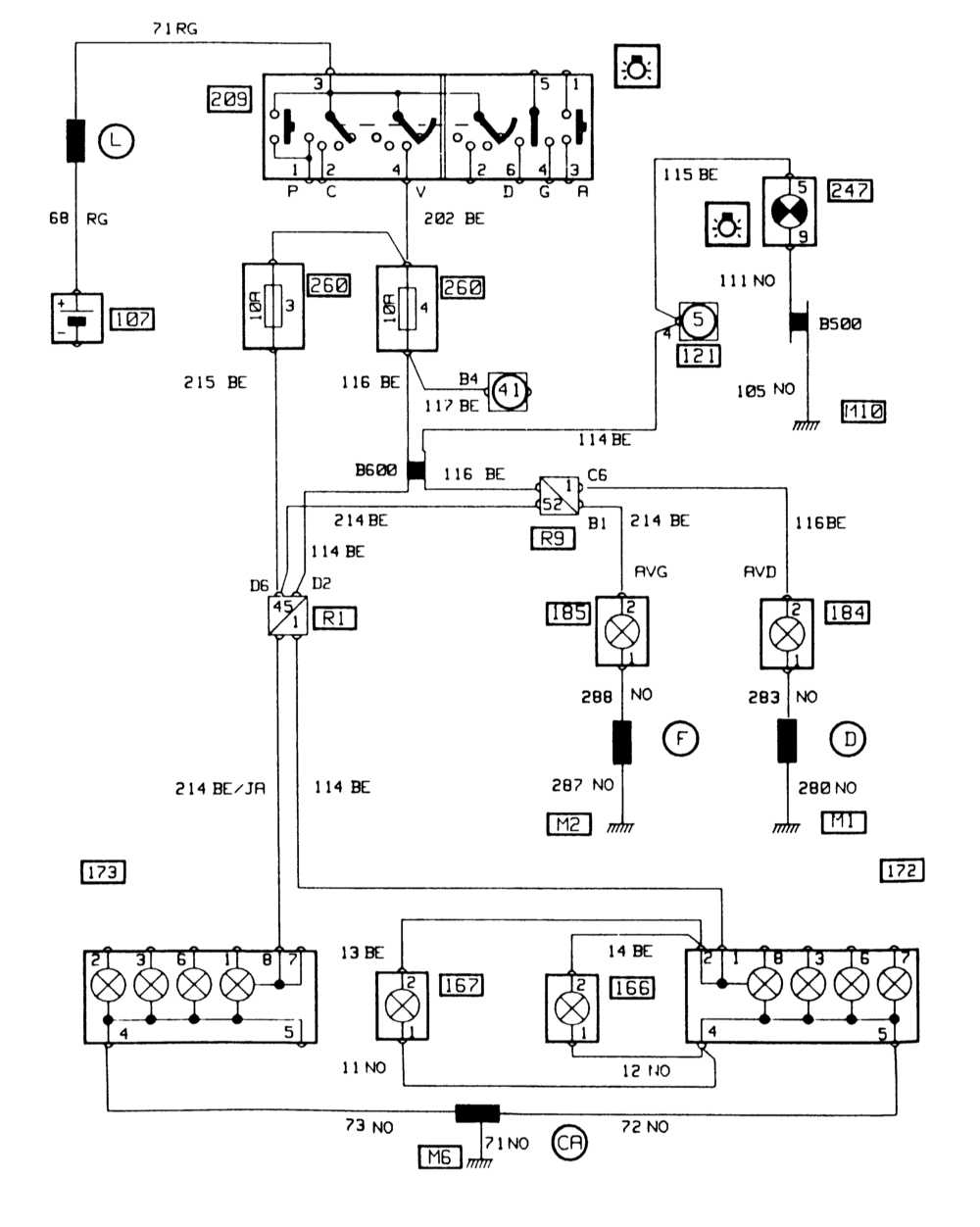

184 Габаритне світло переднє праве
185 Габаритне світло переднє ліве

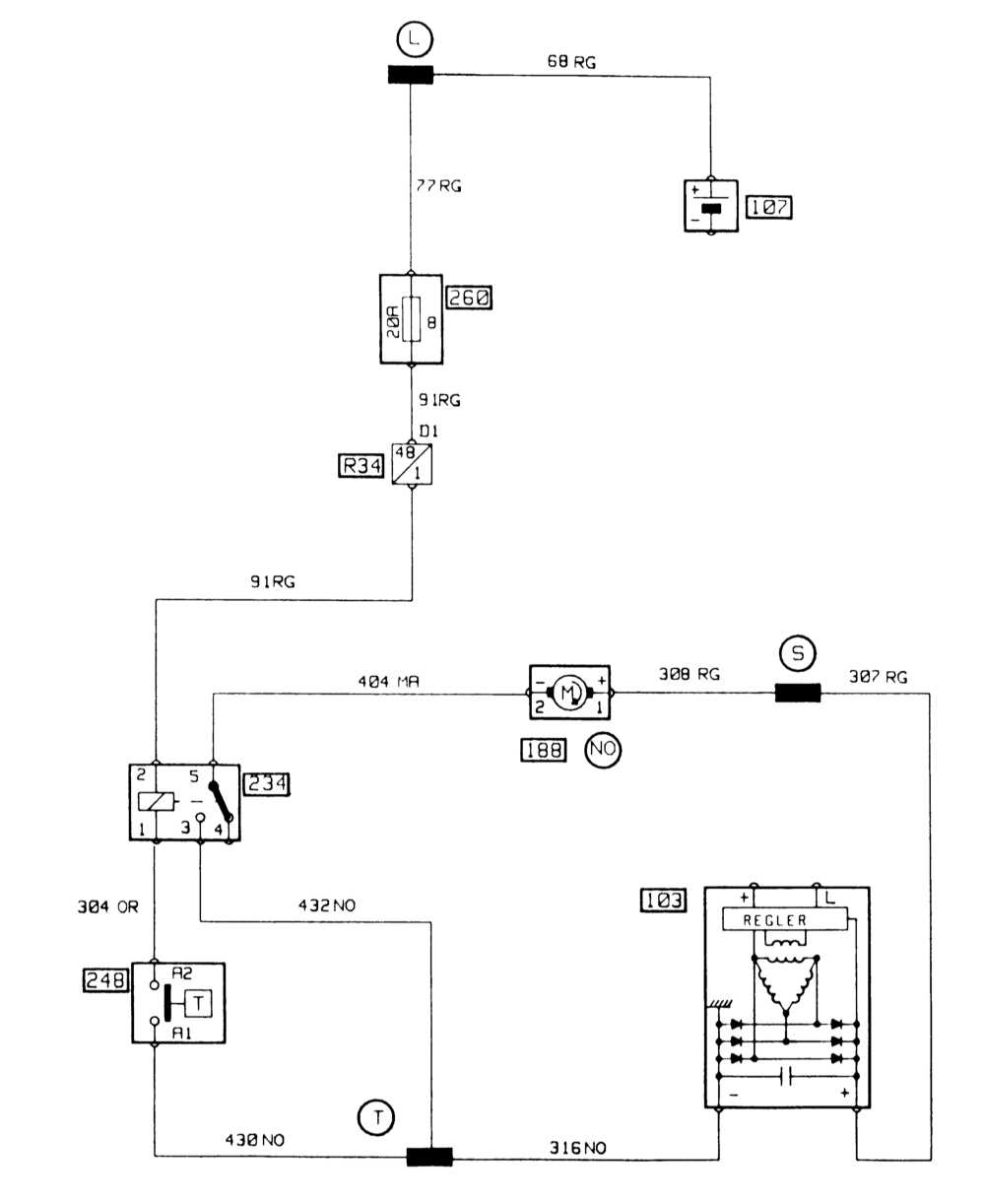

188 Вентилятор радіатора
191 Динамік у дверях передньої правої
192 Динамік у двері передньої лівої
193 Форсунка 1
194 Форсунка 2
195 Форсунка 3
196 Форсунка 4

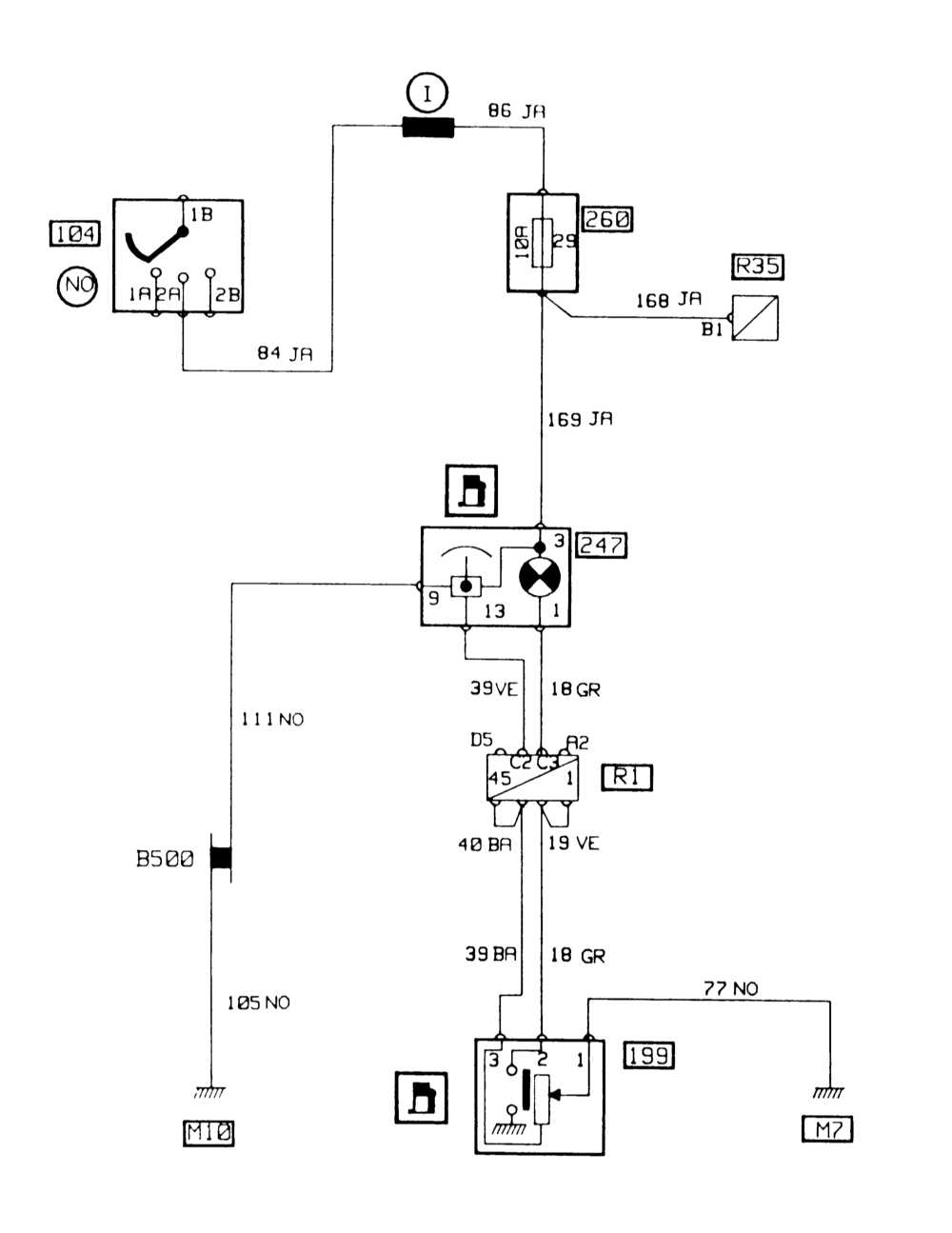

199 Датчик рівня палива
200 Нагрів заднього скла
203 Підйомник у дверях водія
204 Підйомник правих передніх дверей
205 Перемикач тиску олії
206 Трипозиційний перемикач тиску кондиціонера
207 Датчик мінімального рівня гальмівної рідини
208 Модуль запалювання
209 Сумісний перемикач
210 Годинник
211 Двигун очищувача заднього скла
212 Двигун очисника переднього скла
213 Внутрішнє освітлення
216 Фрикційні накладки праві передні (гальмо)
217 Фрикційні накладки ліві передні (гальмо)
218 Паливний насос
220 Насос омивача заднього скла
221 Насос омивача переднього скла
222 Потенціометр дросельної заслінки
223 Потенціометр регулювання холостого ходу
225 Гніздо діагностики

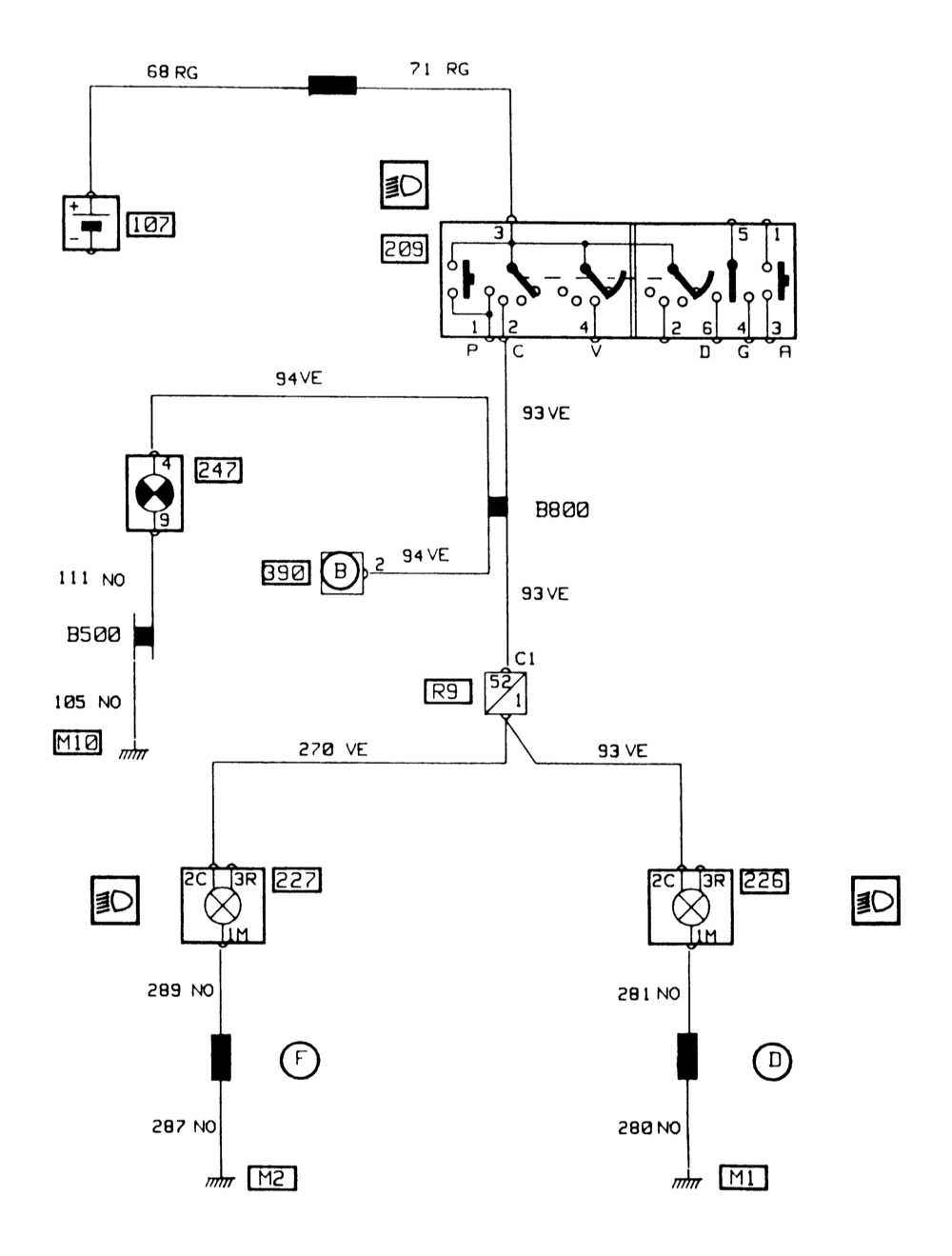

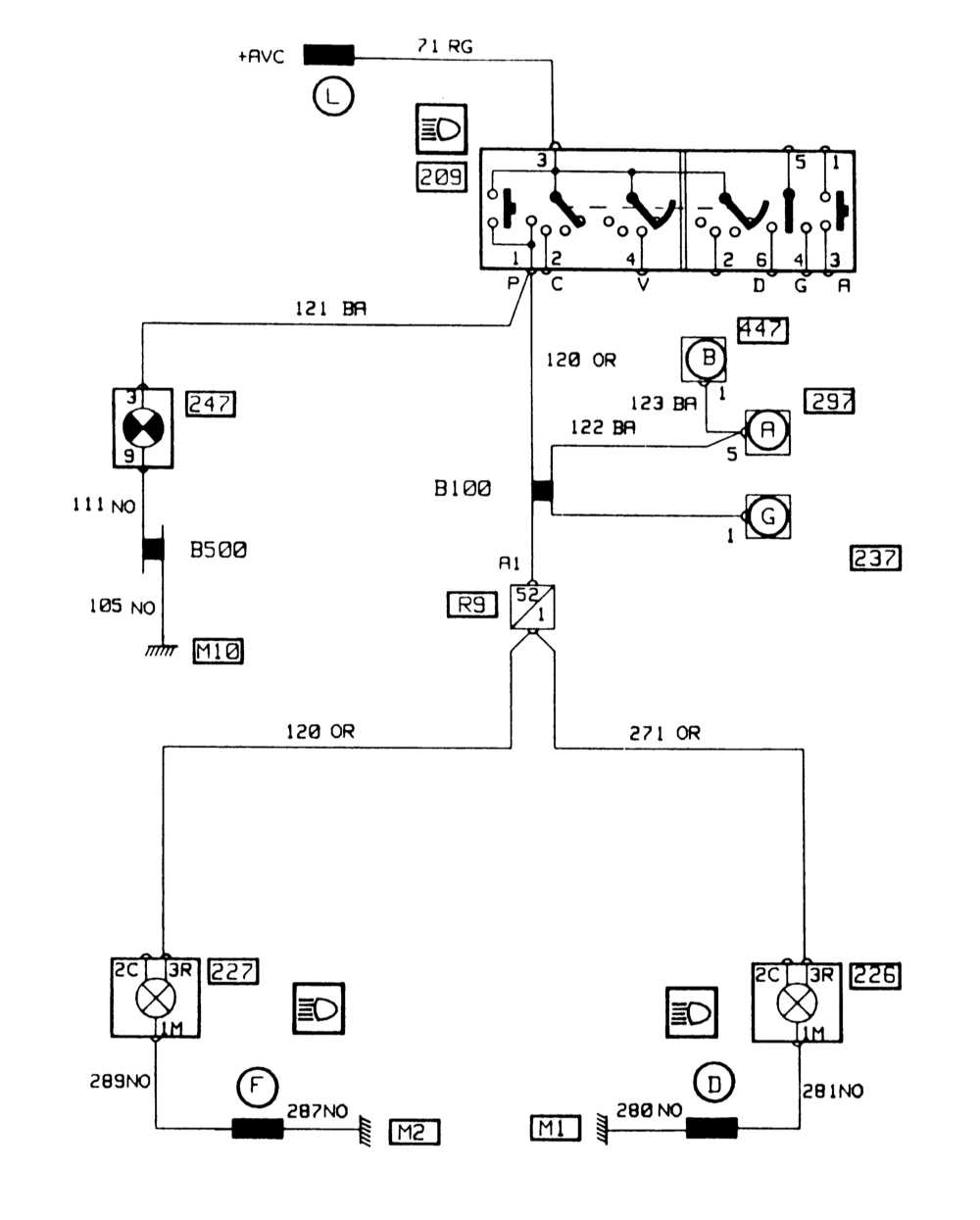

226 Права фара
227 Ліва фара
228 Регулятор холостого ходу
230 Реле задніх протитуманних вогнів
231 Реле передніх протитуманних вогнів
232 Реле стартера
234 Реле вентилятора радіатора
235 Реле нагрівання заднього скла
236 Реле паливного насоса або клапанів упорскування
238 Реле безпеки пристрою упорскування
239 Електричне регулювання зовнішнього дзеркала з боку водія
240 Електричне регулювання зовнішнього дзеркала з боку пасажира
241 Реостат або шунт освітлення індикаторної групи
242 Лямбда-зонд
243 Датчик рівня олії

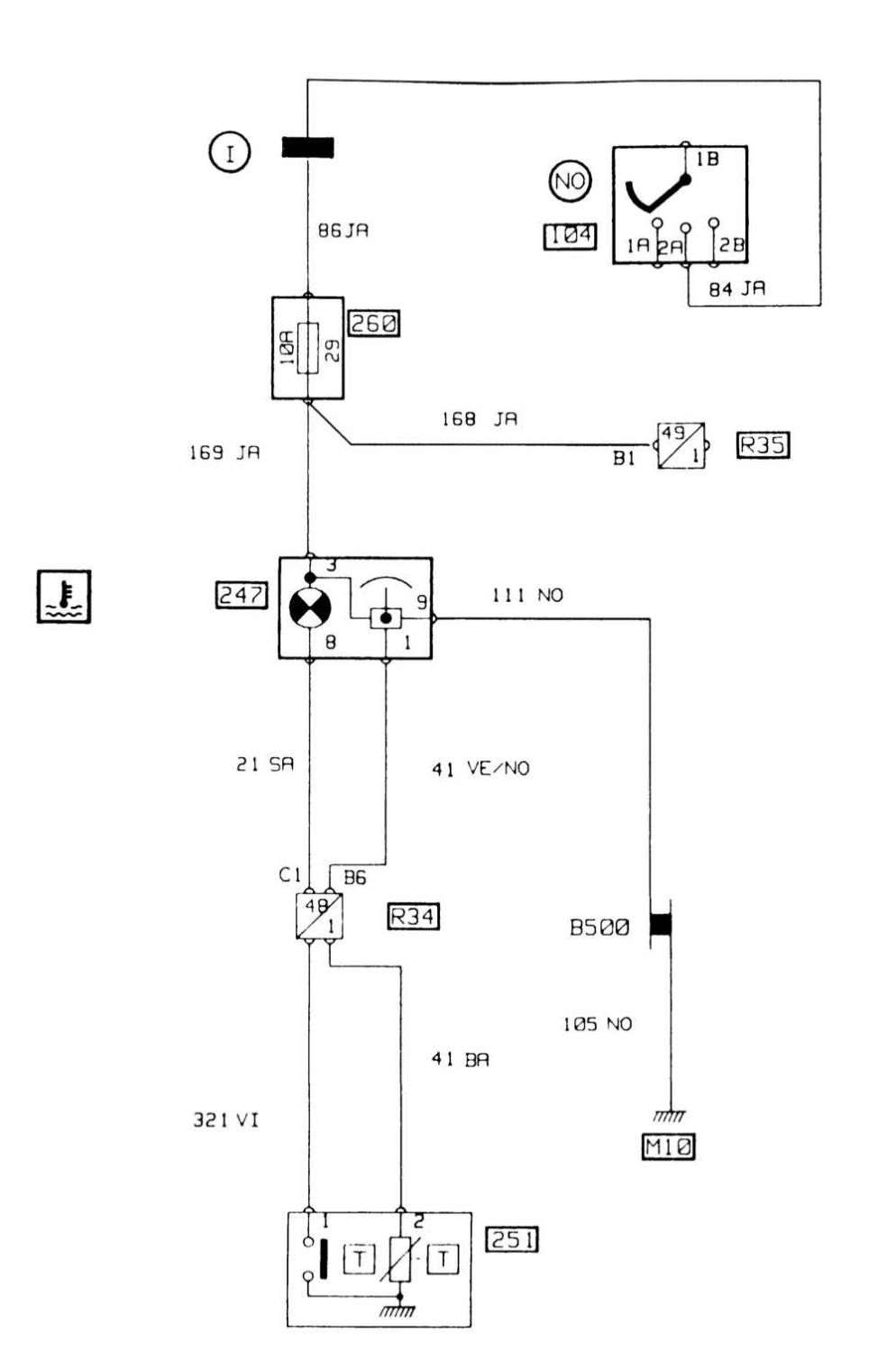

244 Датчик температури охолоджувальної рідини
246 Вимикаючий клапан (дизель)
247 Панель приладів
248 Термивимикач вентилятора радіатора

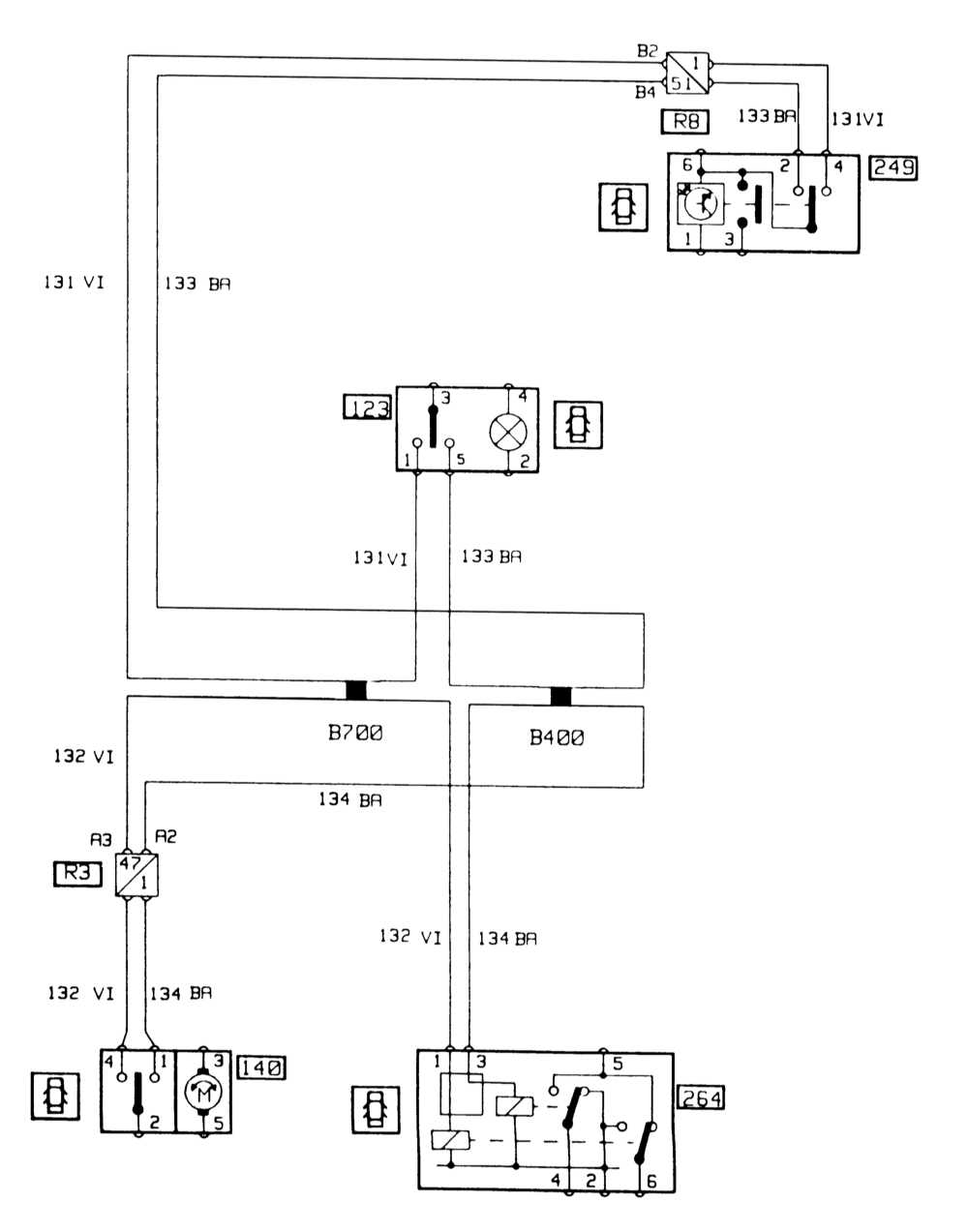

249 Приймач інфрачервоних сигналів центрального замку
250 Імпульсний датчик і датчик положення ВМТ та частоти обертів двигуна
253 Динамік правий
253 Динамік лівий
254 Лампа покажчика повороту права
254 Лампа вказівника повороту ліва

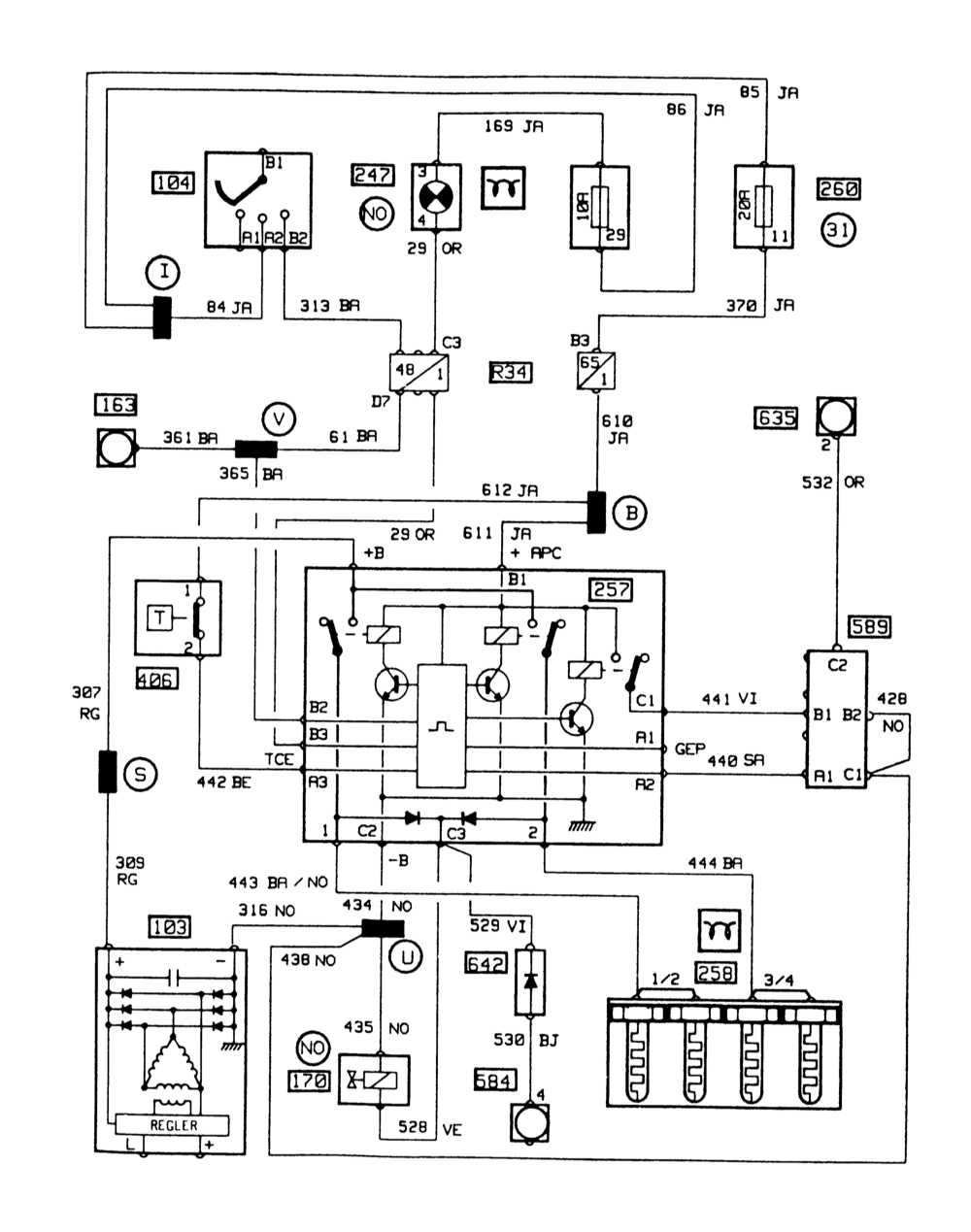

257 Пристрій попереднього нагрівання
258 Свічки розжарювання
259 Тепловий вмикач вентилятора радіатора
260 Коробка запобіжників
261 Радіо
262 Вентилятор радіатора (моделі з кондиціонером)
264 Реле затримки спрацьовування центрального замку
265 Перемикач внутрішнього освітлення для читання
272 Датчик температури повітря, що всмоктується
273 Датчик частоти обертів вихідного валу автоматичної коробки передач
274 Клапан прискореного холостого ходу
275 Реле часу допоміжного паливного насоса
279 Реле, що запускає систему перекачування палива після вимкнення двигуна
281 Реле ближнього світла
289 Реле габаритних вогнів (експорт)
290 Реле ближнього світла (експорт)
296 Реле передніх протитуманних вогнів
306 Тепловий вмикач корекції запалювання
319 Група перемикачів кондиціонера

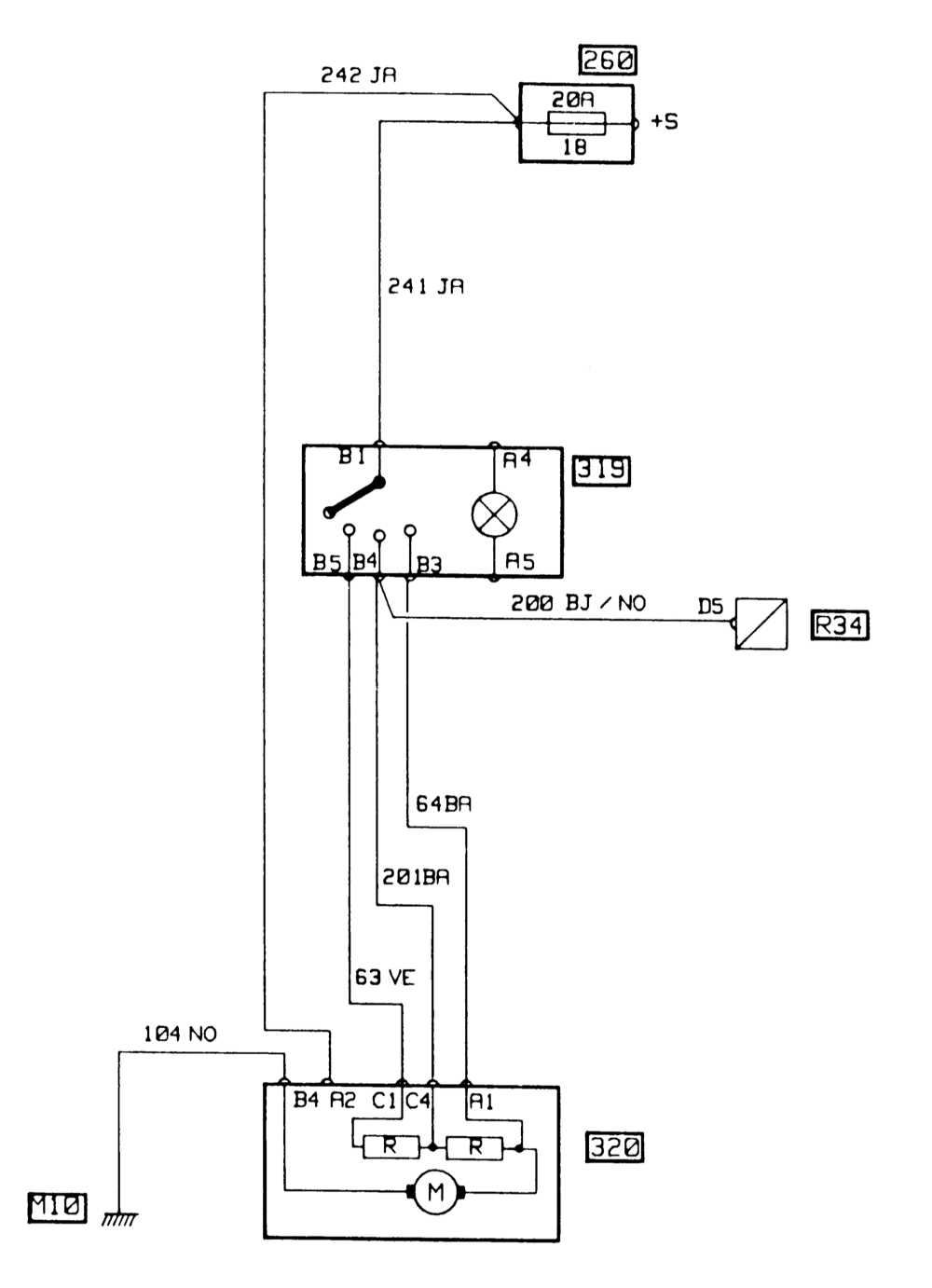

320 Вентилятор охолоджувача (для машини з кондиціонером)
321 Резистор вентилятора охолоджувача (для машини з кондиціонером)
325 Дистанційний радіопульт
339 Клапан холодного запуску
349 Розподільник запалювання
361 Гідравлічна система AБС
382 Реле всмоктуючого колектора
397 Вентилятор охолодження карбюратора
403 Звуковий сигнал
406 Тепловий перемикач пристрою попереднього нагрівання
427 Пристрій керування протиугінною системою
442 Сирена протиугінного пристрою
459 Тимчасовий переривник заднього очищувача
466 Група шунтів
469 Перемикач для інструктора
492 Радіотелефон
565 Вузол дросельної заслінки
567 Насос охолоджувальної рідини
568 Тимчасовий перемикач насоса рідини, що охолоджує
578 Електромагнітний клапан рециркуляції ОГ (дизель)
582 Електричний вимикач насоса охолоджуючої рідини
589 Паливний насос високого тиску (ТНВД) (дизель)
599 Реле уповільненої дії електричного насоса охолоджувальної рідини

З'єднань електричних проводів

R1 Панель приладів/позаду праворуч
R2 Панель приладів/ззаду ліворуч
R3 Панель приладів/двері водія
R7 Панель приладів/радіо
R8 Панель приладів/дах праворуч
R14 Задні двері/ззаду праворуч
R35 Панель приладів/вузол педалі
R36 Панель приладів/АБС
R37 Система упорскування
R67 Моторний відсік функції двигуна
R106 Буфер/функції двигуна
R107 Панель приладів/функції двигуна
R141 Внутрішнє освітлення/спереду/двигун
R191 Спереду / омивач / склоочисник фар
R193 Джгут проводів багажника ззаду праворуч

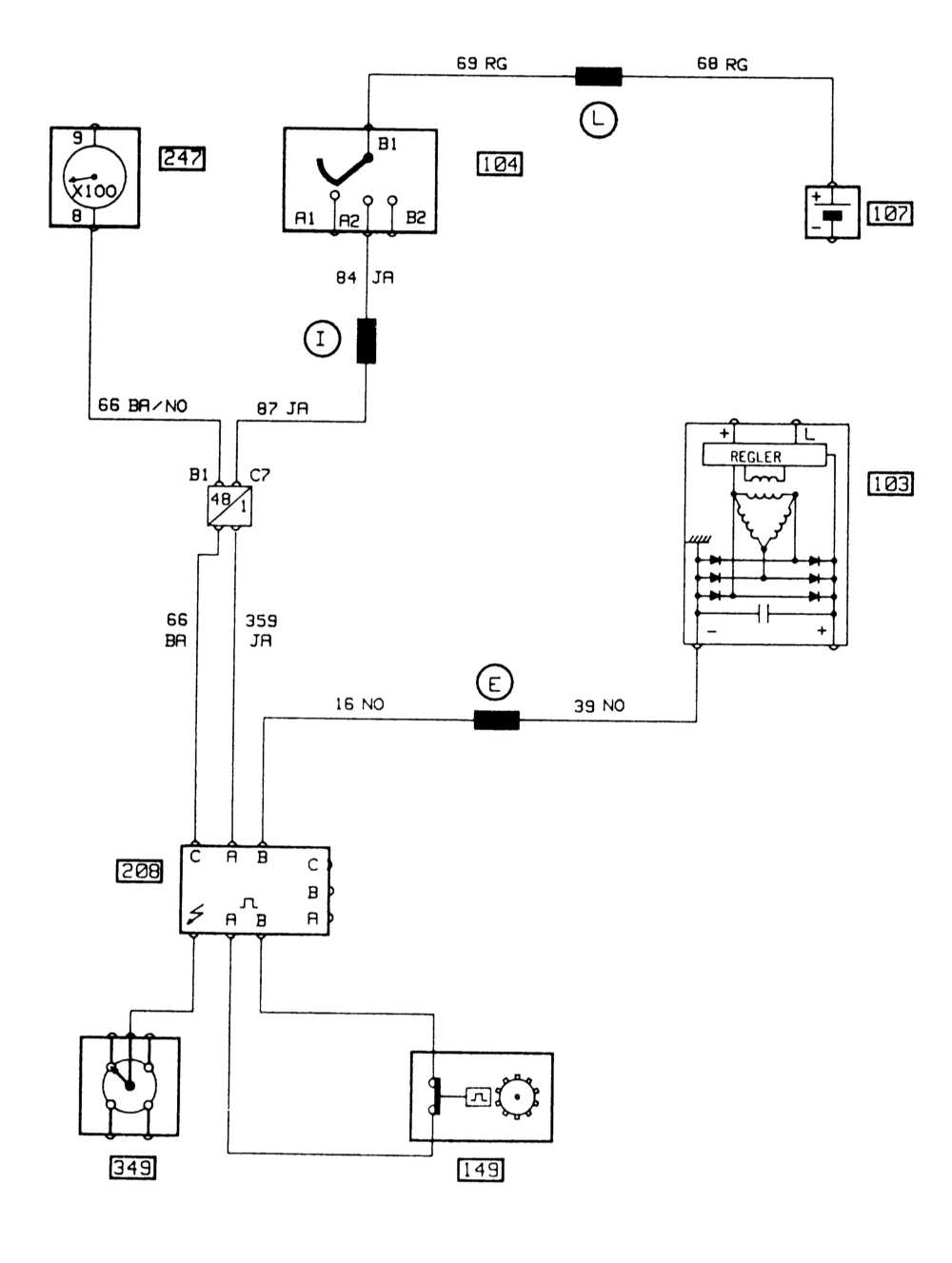

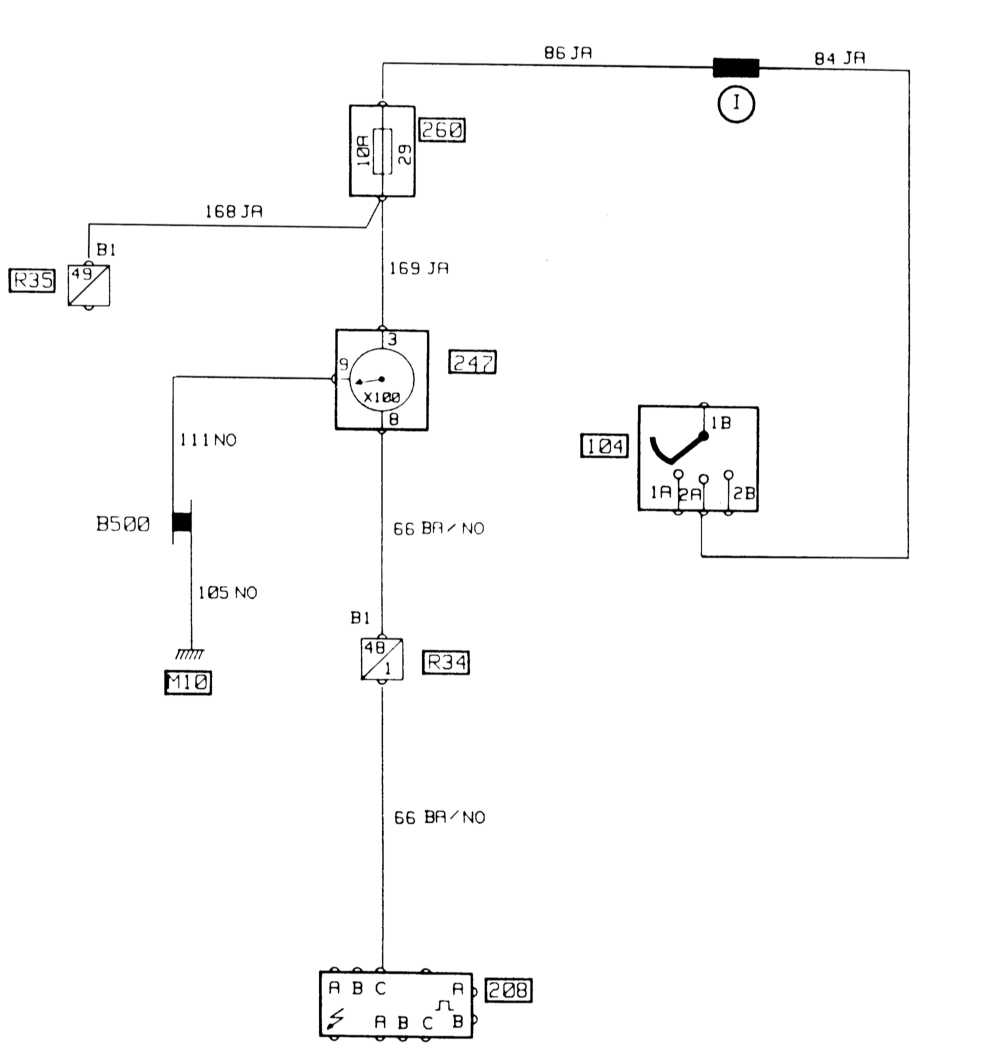

Схема системи запалення
