Здесь вы найдете то что вам нужно, а именно, схемы электрооборудования на Иж Ода (2126) 1991-2004 г.в. Конструкция «Оды» современна, но при этом проста. Инженеры «ИЖ-Авто» использовали и доработали уже проверенные временем детали и агрегаты. Передняя подвеска — независимая, типа «Мак-Ферсон». Задняя подвеска — зависимая пружинная со штанговым направляющим устройством и телескопическими гидравлическими амортизаторами двустороннего действия. Коробка передач — пятиступенчатая. Тормоза — дисковые для передних колес, и барабанные колодочные — для задних, с гидравлическим приводом, двухкамерным главным цилиндром и вакуумным усилителем. ІЖ-2126 поставляется с одним из двигателей на ваш выбор: УЗАМ-331 объемом 1700 куб. см мощностью 85 л.с. или ВАЗ-2106 объемом 1600 куб. см мощностью 74,5 л.с. Оба эти двигателя надежны и неприхотливы.

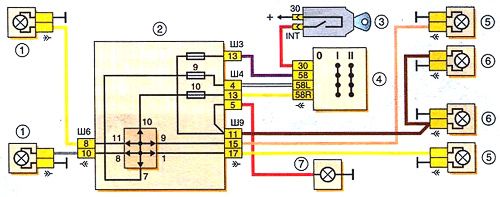

Електросхема включення зовнішнього освітлення:

1 - лампи габаритного світла в блок-фарах; 2 - монтажний блок; 3 - вимикач запалювання; 4 - вимикач зовнішнього освітлення; 5 - лампи габаритного світла в задніх ліхтарях; б - ліхтарі освітлення номерного знака; 7 - лампа сигналізації включення габаритного світла.

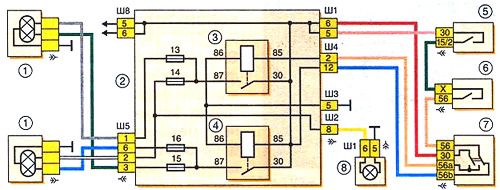

Ел.схема включення фар

1 - лампи ближнього/далекого світла в блок-фарах; 2 - монтажний блок; 3 - реле включення далекого світла фар; 4 - реле включення ближнього світла фар; 5 - вимикач запалювання; 6 - вимикач зовнішнього освітлення; 7 - перемикач світла фар; 8 - контрольна лампа включення далекого світла фар.

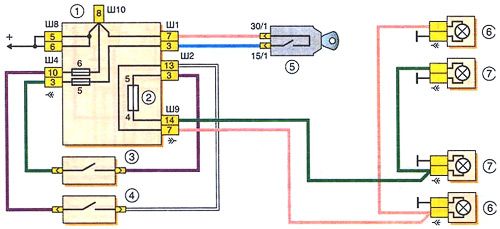

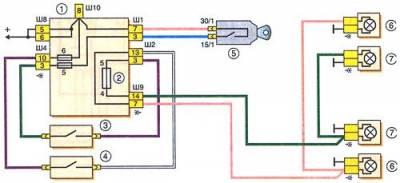

Схема включення ламп стоп-сигналу та ліхтарів заднього ходу

1 - монтажний блок; 2 - перемичка; 3 - вимикач ліхтарів заднього ходу; 4 - вимикач стоп-сигналів; 5 - вимикач запалювання; 6 - лампи стоп-сигналів; 7 - лампи ліхтарів заднього ходу.
