Ravon R2 предохранители и реле

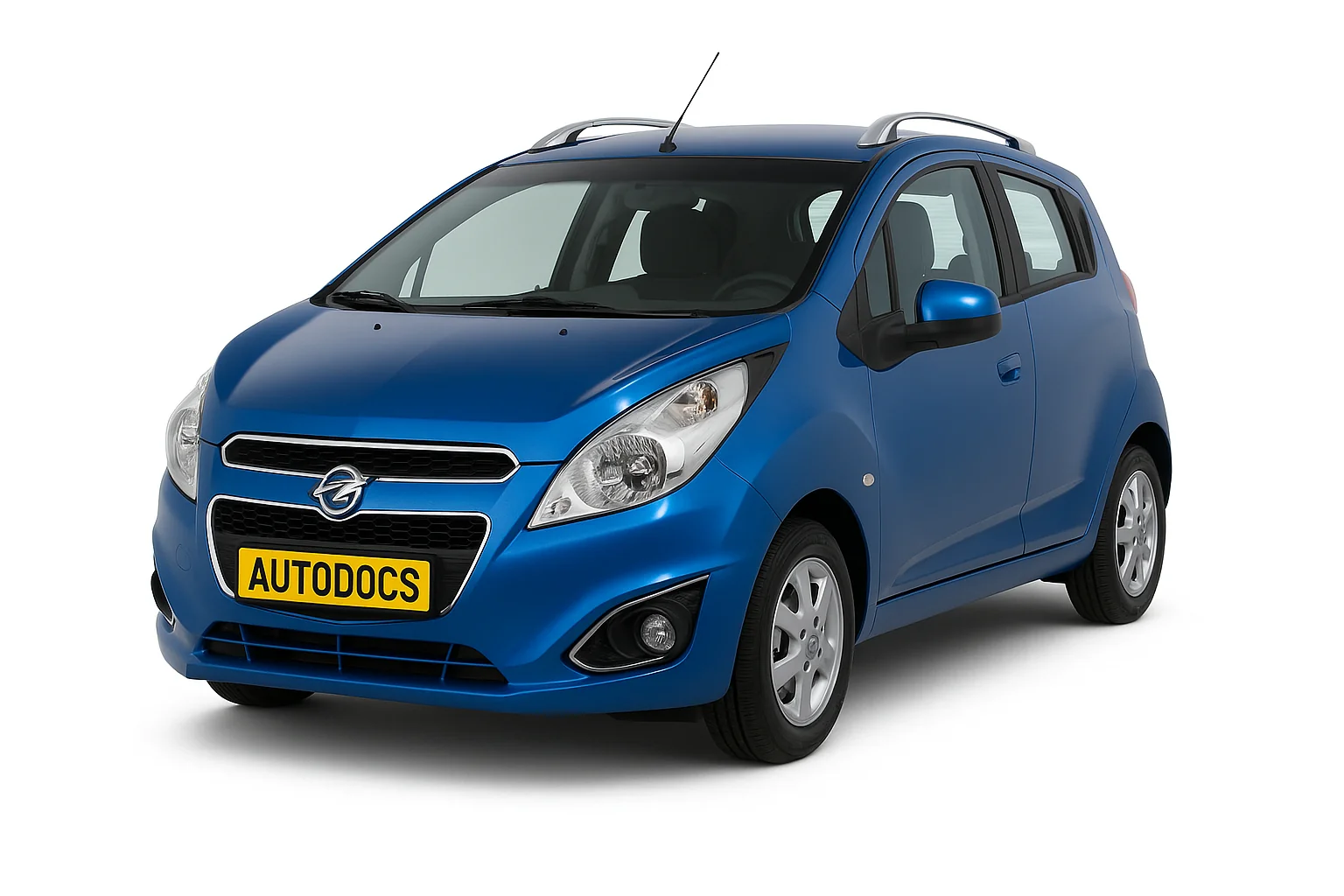

С конца 2015 года модели Chevrolet Spark, Daewoo Gentra и Chevrolet Matiz на территории СНГ производится под маркой Ravon R2, на заводах компании GM в Узбекистане. Равон р2 поставлялся на рынки в 2016, 2017, 2018, 2019, 2020 годах и по настоящее время. В нашей статье Вы найдете описание реле и предохранителей равон р2 со схемами блоков и фото – примерами их расположения. Отдельно отметим предохарнители отвечающие за прикуриватель и омыватель.

Он находится под панелью приборов, за защитной дверцей.

Вариант 1

Фотография

Схема

Описание

1. Очиститель заднего стекла
2. Зеркало / наружное зеркало заднего вида
3. Фара
4. Наружное зеркало заднего вида с электрической регулировкой
5. Дверной замок
6. Передний стеклоочиститель
7. –
8. Фонари заднего хода
9. Указатели поворота
10. Задний антизапотеватель (обогрев)
11. Задние противотуманные фары
12. Комбинация приборов
13. Модуль управления двигателем вентилятора
14. Подушка безопасности
15. Защита от кражи/ соединитель канала передачи данных
16. Блок управления коробкой передач
17. Задние электрические стеклоподъемники
18. Радиоприемник, дистанционный бес ключевой доступ, дистанционный доступ
19. Блок управления двигателем (ECM)/ защита от кражи
20. Коврик с подогревом
21. Прикуриватель
22. Стоп-сигнал
23. Стартер
24. Радиоприемник / часы / дистанционный бес ключевой доступ
25. Подушка безопасности
26. Светильники салона

За прикуриватель отвечает предохранитель номер 21. Более полное описанием данного варианта исполнения читайте тут.

Вариант 2

Фото пример части блока

Полная схема

Обозначение

1. –
2. –
3. Переключатель обогревателя, вентиляции и кондиционера
4. Обогрев сиденья
5. –
6. Вентилятор
7. Блок управления кузова 4
8. Блок управления кузова 5
9. Блок управления кузова 7
10. Панель приборов
11. –
12. Подушка безопасности
13. Радио
14. –
15. Фонари заднего хода
16. Блок управления кузова 1
17. Блок управления кузова 2
18. Блок управления кузова 3
19. Блок управления кузова 6
20. Блок управления кузова 8
21. Обогреватель, вентиляция и кондиционер
22. Разъем канала передачи данных
23. Датчик логического зажигания
24. Наружное зеркало заднего вида
25. Запасной предохранитель
26. –
27. –
28. Панель приборов
29. Подушка безопасности
30. Задние электрические стеклоподъемники
31. Передние электрические стеклоподъемники
32. Прикуриватель
33. –
34. Реле зажигания
35. Реле логического режима
36. Реле вспомогательного питания
37. –
38. Радио
39. Обогреватель, вентиляция и кондиционер
40. –
41. Запасной предохранитель
42. Запасной предохранитель
43. Запасной предохранитель
44. Запасной предохранитель
45. Запасной предохранитель
46. Запасной предохранитель

За прикуриватель отвечает предохранитель номер 32 на 20А.

Блоки под капотом

Основной блок

Он расположен на стороне водителя автомобиля, около аккумуляторной батареи. Чтобы получить доступ к предохранителям, нажмите на вкладку на крышке, и поднимите её. На обратной стороне сможете найти актуальную схему с назначением её элементов.

Фотография

Вариант 1

Схема

Обозначение

1. Омыватель ветрового стекла
2. Реле омывателя заднего стекла
3. Реле заднего омывателя лобового стекла
4. Реле звукового сигнала
5. Реле высокой скорости вентилятора охлаждения
6. Реле низкой скорости вентилятора охлаждения
7. Антиблокировочная тормозная система 1
8. Звуковой сигнал
9. –
10. –
11. Запасной предохранитель
12. Высокие скорость вентилятора
13. Передний противотуманный фонарь
14. Левая головная фара дальнего света
15. Правая головная фара дальнего света
16. Низкая скорость вентилятора
17. Антиблокировочная тормозная система 2
18. –
19. Запасной предохранитель
20. Реле передних противотуманных фонарей
21. Реле головных фар дальнего света
22. Реле топливного насоса
23. –
24. Запасной предохранитель
25. Антиблокировочная тормозная система 3
26. Электро систему управления двигателем 2
27. Поглотитель паров бензина
28. Топливный насос
29. Передний стеклоочиститель
30. Реле управления переднего стеклоочистителя
31. Запасной предохранитель
32. Стартер
33. Зажигание
34. Электро систему управления двигателем 1
35. –
36. –
37. Реле скорости переднего стеклоочистителя
38. –
39. Реле запуска
40. Реле двигателя
41. Реле зажигания
42. Электрический центр интерьера
43. –
44. Реле кондиционирования воздуха
45. Кондиционер
46. ECM/ TCM 1
47. ECM/ TCM 2
48. Вакуумный переключатель
49. Аварийная световая сигнализация
50. Подогрев зеркала
51. Задний антизапотеватель
52. Съемник предохранителя
53. –
54. Датчик напряжения
55. Омыватель заднего стекла
56. Реле омывателя заднего стекла
57. Реле заднего антизапотевателя

Вариант 2

Схема

Описание

1. Топливный насос
2. Реле габаритных фонарей
3. Реле переключения вентилятора на низкие обороты
4. Высокие обороты вентилятора
5. Кондиционер
6. Реле переключения вентилятора на высокой скорости
7. Реле кондиционирования воздуха
8. АБС 2
9. Стояночный свет, левый
10. Стояночный свет, правый
11. Передний противотуманный фонарь
12. Низкие обороты вентилятора
13. АBC 1
14. Реле переднего противотуманного фонаря
15. Реле топливного насоса
16. Запасной предохранитель
17. Реле головных фар дальнего света
18. Головные фары дальнего света
19. Левая головная фара ближнего света
20. Правая головная фара ближнего света
21. Запасной предохранитель
22. Запасной предохранитель
23. Положение зажигания 2 / стартер
24. Положение зажигания 1 / дополнительное устройство
25. Аварийная световая сигнализация
26. Звуковой сигнал
27. Реле головных фар ближнего света
28. Реле звукового сигнала
29. Главное реле двигателя
30. Зажигание
31. EMS1
32. EMS2
33. Батарея приборной панели
34. –
35. Переднее окно
36. Реле переднего окна
37. Блок управления двигателем
38. –
39. Запасной предохранитель

Дополнительный блок

Расположен так же около аккумулятора.

Схема

Расшифровка

1. Реле электроусилителя руля
2. Реле дневных ходовых огней (правый)
3. Реле дневных ходовых огней (левый)
4. –
5. Предохранитель электромотора электроусилителя рулевого управления.
