Ніссан альмера тино – запобіжники та реле

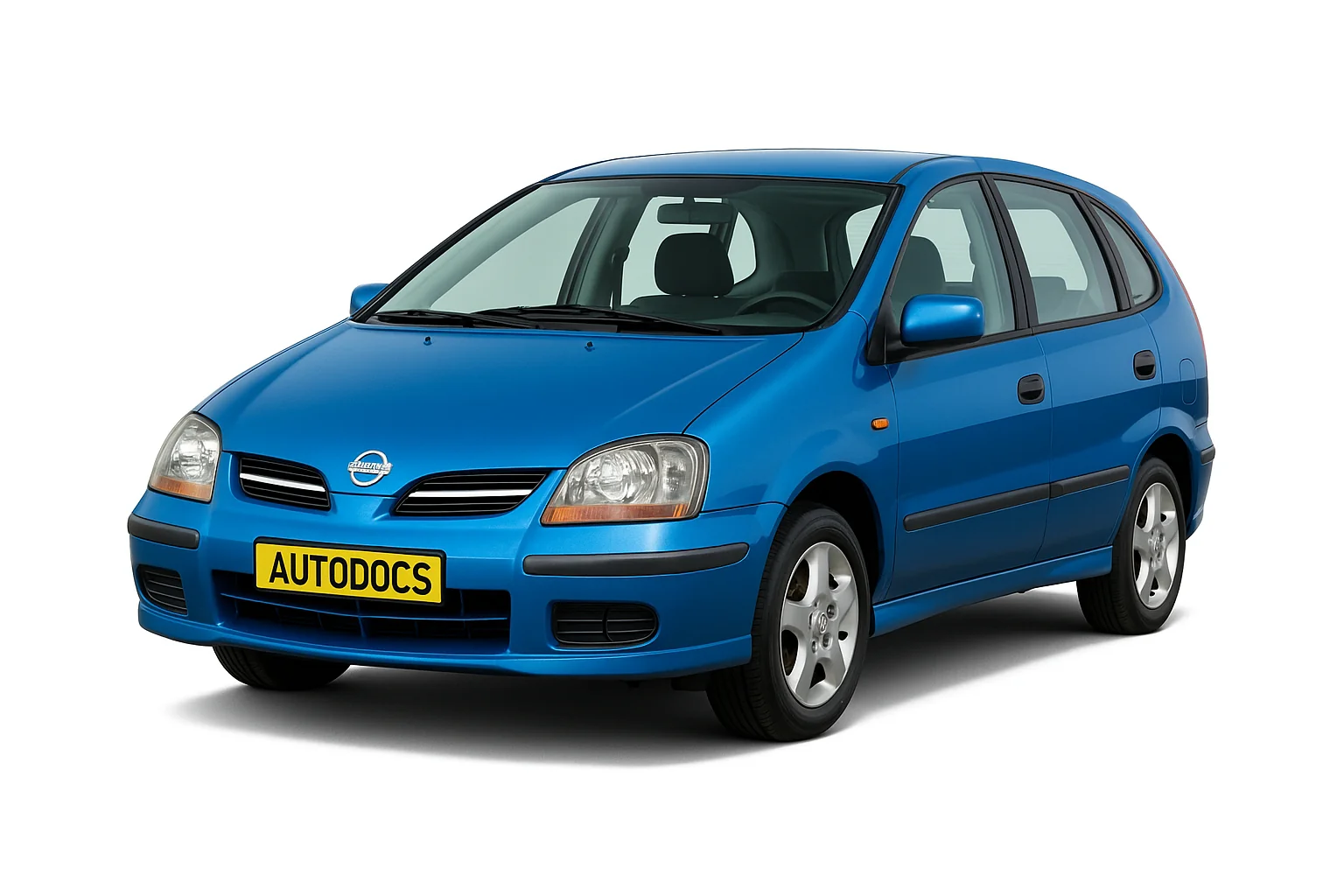

Nissan Tino – компактвен який випускався на базі автомобіля нісан альмера у 1999, 2000, 2001, 2002, 2003, 2004, 2005 та 2006 році. На території СНД можна зустріти моделі зібрані в Європі так і в Японії. Вони не є ідентичними на 100%. У них є різниця в конструктивних елементах і електроніки. У нашому матеріалі ми покажемо найбільш поширену інформацію про блоки запобіжників та реле нісантіно: місця розташування, їх фотографії та схеми з позначенням елементів. Покажемо який запобіжник відповідає за прикурювач.

Блок у салоні

Він розташований на панелі приладів, за захисною кришкою. На звороті якої знаходиться актуальний опис призначення запобіжників.

Світлина

Схема

Позначення

Запобіжники

1. 10А Дзеркала
2. 10А Лампи стоп-сигналів
3. 15А Електророзетка
4. 7,5А Під додаткову електрику
5. 15А Аварійна сигналізація та поворотники
6. 10А Під додаткову електрику
7. 20А Обігрів заднього скла
8. 10А Кисневий датчик
9. 10А Додатковий електропакет
10. 10А Електропакет
11. 10А Контролер АКПП
12. 10А ЕБУ (тобто все управління всіма поворотниками, підсвічування та основне живлення приладової панелі, підсвічування панелі де піч)
13. 10А Лампа салону
14. 15А Електромотор вентилятора салону (обігрівач/кондиціонер)
15. 10А Кондиціонер
16. 15А Електромотор вентилятора салону (обігрівач/ кондиціонер
17. 10А Система упорскування палива
18. 10А Подушки безпеки
19. 20А Додатковий електропакет
20. 10А Контролер двигуна
21. 10А Сигнал запуску
22. 15А Прикурювач
23. Не використовується
24. 20А Додатковий електропакет
25. 20А Очищувач вітрового скла
26. 7,5А Під додаткову електрику
27. 15А Омивач переднього та/або заднього скла (на підрульовий перемикач)
28. 15А Омивач заднього скла
29. 15А Бензонасос
30. 10А Спідометр, тахометр, покажчики температури та рівня палива
31. 10А ABS
32. 10А Резерв
33. 15А Резерв
34. 20А Резерв

За прикурювач відповідає запобіжник номер 22 на 15А.

Реле лицьового боку

• R1 Реле фар головного світла
• R2 Реле керування дроссельною заслінкою
• R3 Реле склопідйомників
• R4 Реле задніх протитуманних фар

Реле тильного боку

• R1 Реле запалювання
• R2 Реле двигуна нагнітача
• R3 Реле додаткового обладнання (електроаксесуарів)

Запобіжники та реле під капотом

Блок із запобіжниками

Знаходиться поряд із акумулятором.

На кришці буде актуальна схема з описом.

Фото приклад (2,2 дизель)

Схема (бензин)

Розшифровка (загальна)

• А 100А Генератор (заряджання на батарею)
• У 40А електросклопідйомники
• З 40А регулятор охолоджувальних вентиляторів
• D 40А регулятор охолоджувальних вентиляторів
• E 30А для дизелів
• F 60А для дизелів
• G 80А для дизелів
• H 80А головне джерело живлення, ланцюг заземлення
• I 50А ABS
• J 30А до вимикача запалювання від акумулятора
• До 30А ABS/ESP
• L 30А Мотор системи ESP
• М 30А Омивач фар
• 32 20А Омивач заднього скла
• 33 15А Протитуманні фари
• 34 15А Електропривод та реле електроприводу дросельної заслінки
• 35 15А Фари, система ввімкнення ближнього світла в денний час
• 36 15А Фари, система увімкнення ближнього світла в денний час
• 37 10А Задній протитуманний ліхтар
• 38 10А Габарити, освітлення номерного знака
• 39 10А Клаксон, заряджання акумулятора (струм збудження на генератор з батареї)
• 40 15А Аудіо, навігація, РК-дисплей
• 41 10А Система керування двигуном
• 42 10А Котушка запалювання
• 43 10А ЄДР
• 44 20А ЕБУ двигуна

Блок із реле

Він знаходиться біля правого крила, поруч із бочком рідини, що омиває.

Фото-схема

Розшифровка

• R1 3-тє реле вентилятора радіатора (25221E)
• R2 Передні туманки ПТФ (25224QA)
• R3 Реле кондиціонера Е6 (25224D)
• R4 Реле звукового сигналу (25620)
• R5 Реле вентилятора радіатора (25224J)
• R6 Фари, світло (25224А)
• R7 Стартер (25224G)
