Audi Q3 2-го покоління випускався в 2019, 2020, 2021, 2022, 2023, 2024, 2025 роках з позначенням F3. У цій статті ви знайдете опис запобіжників і реле Audi Q3 2 покоління зі схемами блоків запобіжників, їх розташуванням і фото прикладами виконання. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників і реле може відрізнятися від показаного і залежить від року випуску та рівня електрообладнання вашого автомобіля.
Блоки в салоні

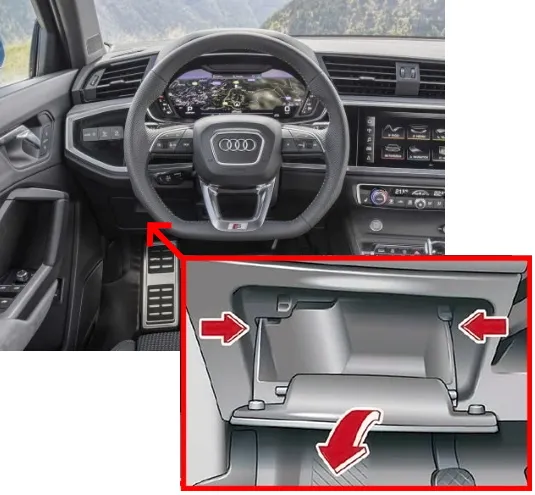

Розташований під панеллю приладів, з боку водія, за бардачком.
| № | Призначення |
|---|---|
| F1 | Система очищення вихлопних газів |
| F2 | Електроніка сидіння, передні сидіння |
| F4 | Інформаційно-розважальна система, регулювання гучності |
| F5 | Діагностичний інтерфейс |
| F6 | Блокування замка запалювання, важеля селектора (автоматична коробка передач) |
| F7 | Додатковий опалювач, панель керування системою клімат-контролю, система контролю тиску в шинах |
| F8 | Коректор фар, контроль салону, ambient підсвітка, вимикач світла, блок керування електронікою даху, модуль екстреного виклику, стоянкове гальмо, діагностичний роз'єм, датчик світла/дощу, датчик твердих частинок |
| F9 | Електроніка рульової колонки |
| F10 | Інформаційно-розважальна система, регулювання гучності |
| F11 | Блок керування бортовою електромережею |
| F12 | Інформаційно-розважальна система |
| F13 | Натягувач ременя безпеки водія, блок керування подушками безпеки |
| F14 | Вентилятор системи клімат-контролю |
| F15 | Електронне блокування рульової колонки |
| F16 | Audi phone box |
| F17 | Комбінація приладів, модуль керування екстреним викликом та зв'язком |
| F18 | Камера заднього виду, периферійні камери |
| F19 | Блок керування системою доступу без ключа та авторизації запуску |
| F20 | Система очищення вихлопних газів, діагностика витоків палива |
| F21 | Електроніка рульової колонки |
| F24 | Блок керування бортовою електромережею |
| F25 | Блок керування дверима водія, склопідіймач лівих задніх дверей, блок керування лівими задніми дверима |
| F26 | Блок керування бортовою електромережею |
| F27 | Блок керування бортовою електромережею |
| F29 | Блок керування електронікою даху, блок керування бортовою електромережею |
| F30 | 48-вольтова батарея, система електроприводу |
| F32 | Системи допомоги водієві, системи камер |
| F33 | Електроніка сидіння переднього пасажира, блок керування електронікою даху |
| F34 | Компоненти системи кондиціювання, стоянкове гальмо, лампи заднього ходу, генератор штучного звуку двигуна |
| F35 | Датчик якості повітря, діагностичний роз'єм, модуль перемикачів центральної консолі, дзеркало заднього виду, коректор фар, підсвітка приладів |
| F39 | Блок керування дверима пасажира, склопідіймач правих задніх дверей, блок керування правими задніми дверима |
| F40 | 12-вольтова розетка |
| F41 | Натягувач ременя безпеки пасажира |
| F42 | Блок керування бортовою електромережею |
| F44 | Блок керування повним приводом |
| F45 | Електроніка сидіння водія |
| F47 | Склоочисник заднього скла |
| F48 | Зовнішній генератор звуку |
| F49 | Запуск двигуна, датчик положення зчеплення, система електроприводу |
| F52 | Керування підвіскою |
| F53 | Обігрів заднього скла |
| Реле | |
| R1 | Реле системи дозування реагенту -J963- |
| R2 | Реле муфти компресора кондиціонера |
| R3 | – |
| R4 | Реле подачі напруги клеми 15 -J329- |
| R5 | Реле обігріву заднього скла -J9- |
| R6 | Реле силових розеток -J807- |
За прикурювач відповідає запобіжник номер 40, на 20А.
Всередині кріплення блока запобіжників також розташовані наступні запобіжники:
| № | A | Опис |
|---|---|---|
| A | 15 | Блок керування регулюванням переднього правого сидіння -EX34- Вентилятор подушки переднього правого сидіння 1 -V518- Вентилятор спинки переднього правого сидіння 1 -V516- |
| B | 5 | Реле системи дистанційного запуску -J471- |
| C | 7.5 | USB зарядне гніздо 1 -U37- |
| R1 | Реле системи дистанційного запуску -J471- |
Моторний відсік

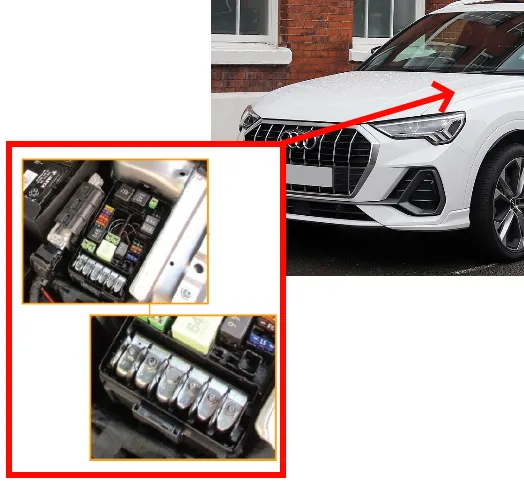

Розташований з лівого боку поруч з акумуляторною батареєю і закритий захисною кришкою. Складається з 2-х секцій: комунікаційної секції з запобіжниками та реле, і секції для потужних запобіжників.
| № | А | Позначення |
|---|---|---|
| 1 | 25 | ESC, блок керування ABS -J104- |
| 2 | 40 / 60 | ESC, блок керування ABS -J104- Гідравлічний насос ABS -V64- |
| 3 | 15 / 30 | Блок керування двигуном -J623- |
| 4 | 5 / 7.5 / 10 | Вентилятор радіатора -VX57- Реле високої тепловіддачі -J360- Реле низької тепловіддачі -J359- Клапан регулювання тиску масла -N428- Клапан рециркуляції повітря турбокомпресора -N249- Клапан заслінки впускного колектора -N316- Керуючий клапан охолодження поршнів струменем масла -N522- Датчик рівня масла та температури масла -G266- Перемикальний клапан турбіни -N529- Реле подачі струму компонентів двигуна -J757- |
| 5 | 10 | Регулювальний клапан тиску палива -N276- Дозувальний клапан палива -N290- Реле подачі струму компонентів двигуна -J757- Перемикальний клапан турбіни -N529- |
| 6 | 5 / 7.5 | Вимикач стоп-сигналу -F- |
| 7 | 7.5 / 10 / 15 | Насос охолодження наддувного повітря -V188- Клапан охолоджувальної рідини коробки передач -N488- Запірний клапан охолоджувальної рідини -N82- Допоміжний насос опалювача -V488- Клапан охолоджувальної рідини головки блоку циліндрів -N489- Клапан регулювання тиску масла -N428- Блок керування діагностикою витоків паливного бака -J909- |
| 8 | 15 | Лямбда-зонд 1 перед каталітичним нейтралізатором -GX10- Лямбда-зонд 1 після каталітичного нейтралізатора -GX7- Блок керування датчиком NOx -GX30- Блок керування датчиком NOx 2 -J881- |
| 9 | 5 / 10 | Блок керування заслінкою вихлопної системи -J883- Блок керування заслінкою вихлопної системи 2 -J945- Блок керування автоматичним періодом розжарювання -J179- Нагрівальний елемент вентиляції картера -N79- Витратомір повітря -G70- Допоміжний насос опалювача -V488- Електромагнітний клапан 1 вугільного фільтра адсорбера -N80- Клапан керування випускним розподільчим валом 1 -N318- Клапан керування розподільчим валом 1 -N205- |
| 10 | 15 / 20 | Блок керування паливним насосом -J538- |
| 11 | 40 / 50 | Нагрівальний елемент допоміжного повітряного опалювача -Z35- |
| 12 | 40 | Нагрівальний елемент допоміжного повітряного опалювача -Z35- |
| 13 | 30 | Допоміжний гідравлічний насос 1 масла коробки передач -V475- |
| 14 | 40 | Реле обігріву вітрового скла -J47- |
| 15 | 15 | Реле звукового сигналу -J413- |
| 16 | 20 | Реле подачі струму компонентів двигуна -J757- |
| 17 | 7.5 | Блок керування двигуном -J623- ESC, блок керування ABS -J104- Реле обігріву вітрового скла -J47- |
| 18 | 5 / 7.5 | Блок керування контролем акумулятора -J367- Діагностичний інтерфейс шини даних -J533- |
| 19 | 30 | Блок керування двигуном склоочисника -J400- |
| 20 | 10 | Сирена сигналізації -H12- |
| 21 | 30 | Реле обігріву вітрового скла 2 -J611- |
| 22 | 5 / 7.5 | Блок керування двигуном -J623- |
| 23 | 30 | Стартер -B- |
| 24 | 40 | Нагрівальний елемент допоміжного повітряного опалювача -Z35- |
| 31 | – | Компоненти двигуна |
| 32 | – | – |
| 33 | 30 | Насос трансмісійної рідини / 2022: Підсилювач гальм |
| 34 | 30 | Реле обігріву вітрового скла 2 -J611- |
| 35 | 30 | Блок керування двигуном склоочисника -J400- Система клімат-контролю |
| 36 | – | Ліва фара |
| 37 | 30 | Блок керування допоміжним опалювачем -J364- Паркувальний опалювач |
| 38 | – | Права фара |
| Реле | ||
| R1 | Реле стартера 1 -J906- | |
| R2 | Реле стартера 2 -J907- | |
| R3 | Реле звукового сигналу -J413- | |
| R4 | Реле високої тепловіддачі -J360- | |
| R5 | Головне реле -J271- (бензин) / Реле подачі напруги клеми 30 -J317- (дизель) | |
| R6 | Блок керування автоматичним періодом розжарювання -J179- (бензин) | |
| R7 | Реле низької тепловіддачі -J359- (дизель) | |
| R8 | Реле подачі струму компонентів двигуна -J757- (бензиновий двигун 2.0л) | |
| R9 | Реле обігріву вітрового скла -J47- | |
| R10 | Реле обігріву вітрового скла 2 -J611- | |
