Toyota Corolla ЕА 100 кузове представляет седьмое поколение модельного ряда королла, выпускавшегося в 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000 году с различными вариантами исполнения кузова: седан, хэтчбек, универсал. За это время автомобиль прошел рестайлинг. Поставлялся по всему миру. В некоторых странах так же известен под названиями Королла Левин (Церес). В данной публикации вы найдёте описание предохранителей и реле Тойота Королла 100 со схемами блоков, местами их расположения и фото примерами исполнения. Отметим предохранитель прикуривателя.

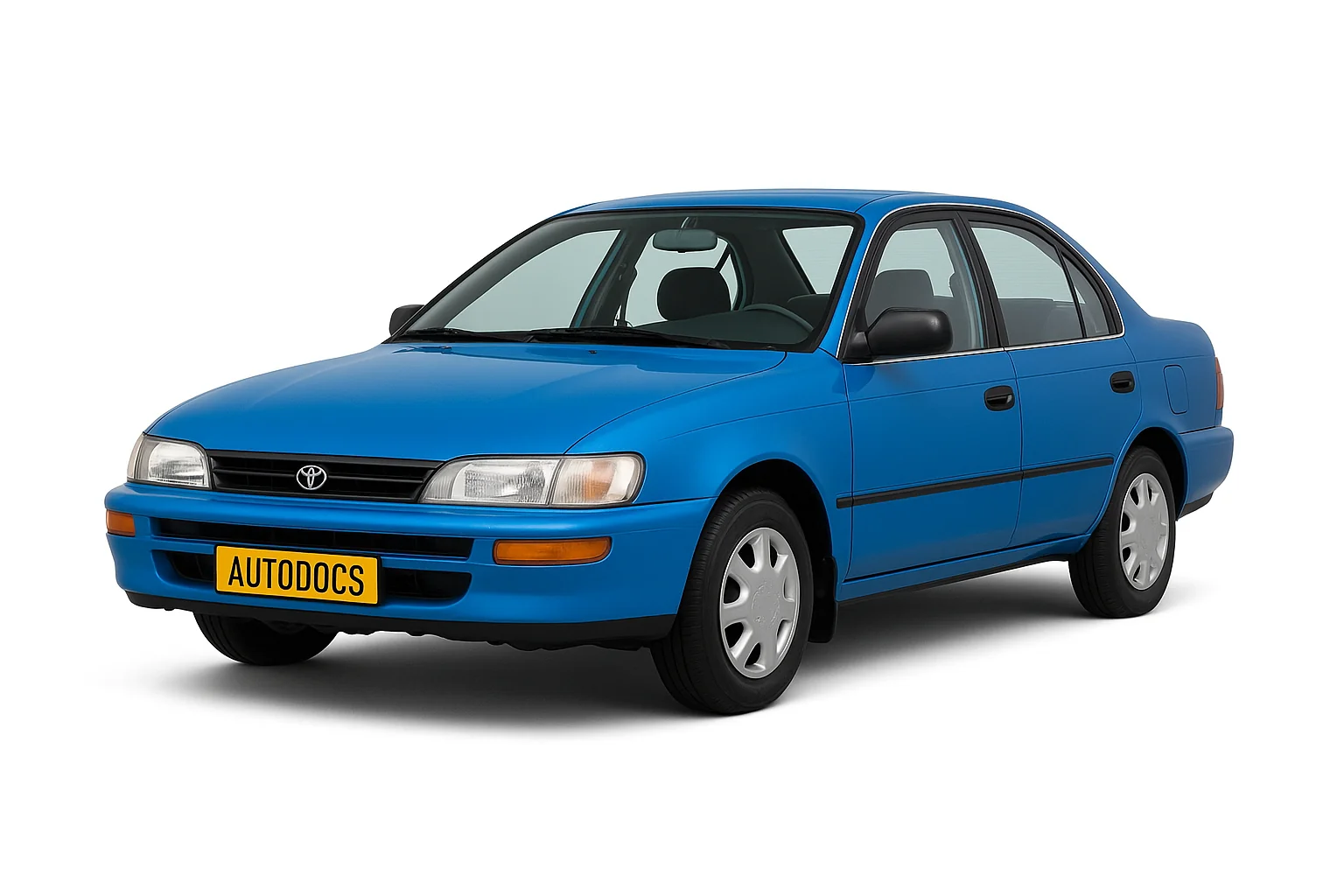

Toyota Corolla 100

Назначение элементов в блоках может отличатся от представленного. Сверяйте обозначение со своими схемами на защитной крышке блока.

Блоки в салоне

Общее расположение

Схема

Блоки в салоне

Описание

  • 4 – реле управления замками дверей
  • 5 – блок реле и предохранителей №4
  • 6 – блок предохранителей №1
  • 7 – блок реле

Блок предохранителей и реле №1

На схеме обозначен как 6 и 7 и находится под панелью приборов на левой стойке в её нижней дальней части.

Расположение блока в салоне

Закрыт защитной крышкой, с обратной стороны которой будет Ваша актуальная схема.

Пример схемы с крышки блока королла 100

Пример блока

Фото пример блок в салонеСхема

Схема блока в салоне

Назначение предохранителей

Правый руль

1 15А FOG – противотуманные фары
2 10А IGN – зажигание
3 15А STOP – стоп-сигналы
4 30А DEFOG – обогреватель стекла
5 20А CIG & RADIO – прикуриватель, магнитола, зеркала
6 10А ECU-В – АБС, электро пита­ние центрального замка
7 10А TURN – указатели поворота
8 10А GAUGE – приборы
9 15А TAIL – габариты
10 7,5А DEF-I/UP – повышение частоты вращения холостого хода при включении обог­ревателя стекла
11 15А ECU-IG – электроника трансмиссии, АБС, замок системы управления (АКПП)
12 20А WIPER – стеклоочистители

Левый руль

1 15А FOG – противотуманные фары
2 10А IGN – зажигание
3 15А STOP – стоп-сигналы
4 20А SEAT HTR – обогреватель сидений
5 20А CIG & RADIO – прикуриватель, магнитола, зеркала
6 10А ECU-В – АБС, электро пита­ние центрального замка
7 10А TURN – указатели поворота
8 10А GAUGE – приборы
9 10/15А TAIL – габариты
10 7,5А DEF-I/UP – повышение частоты вращения холостого хода при включении обог­ревателя стекла
11 15А ECU-IG – электроника трансмиссии, АБС, замок системы управления (АКПП)
12 20А WIPER – стеклоочистители

За прикуриватель отвечает предохранитель номер 5 на 20А.

Обозначение реле

  • a – POWER – стекло подъемники, люк и центральный замок
  • b – FOG – противотуманные фары
  • с – FLASHER – реле – прерыватель
  • A – DEFOG – обогреватель стекла
  • B – TAIL – габариты

Блок реле и предохранителей №4

Схема

Блок в салоне 4 схема

Описание

  1. 40А HEATER – Отопитель
  2. 15А А/С – Кондиционер
  3. А – Реле отопителя

Блоки под капотом

Общее расположение

Схема

Расположение блоков под капотом королла еа 100

Расшифровка

  1. блок реле и предохранителей №5-1 (Европа)
  2. блок реле и предохранителей №2
  3. блок реле и предохранителей №5-1, блок реле и предохранителей №5-2 (Европа)

Блок реле и предохранителей №2

Находится с левой стороны рядом с аккумулятором.

Пример блока под капотом

Схема с крышки

пример обозначения с крышки блока

Схема

Схема блока под капотом

Обозначение

а 30А АМ2 – цепь АМ2 замка зажигания (выводы IG2, ST2)
b 30А FAN – вентилятор радиатора
с 40А АМ1 – цепь вывода АМ1 замка зажигания (выводы ACC, IG1, ST1),80А GLOW (дизельные) – свечи
d 80/100А ALT (бензин) – зарядка АКБ, АМ1 (дизельные), АМ1 (2Е)
е 50А ABS – АБС
1 20А DOME – электропривод и освещение в салоне
2 20А HA7-HORN – аварийная сигнализация, звуковой сигнал
3 7,5А FAN-I/UP – повышение холостого хода
4 7,5А ALT-S – зарядка
5 7,5A Spare – запасной
6 15А Spare – запасной
7 20А Spare – запасной
8 15А HEAD (RH) – правые фары
9 15А HEAD (LH) – левые фары
10 15А EFI F-HTR – подача топлива
A HORN – Реле сигнала
B FAN – Реле вентилятора охлаждения
С E/G-MAIN – Главное реле
D HEAD – Реле фар
E EFI – Реле двигателя

Блок реле и предохранителей №5

Правый руль

Схема с крышки блока

Коррола 100 блок под катом

Назначение

  • 30A CDS – Вентилятор конденсатора
  • AC MG – Реле муфты кондиционера
  • AC FUN №3 – Реле вентилятора охлаждения 3
  • AC FUN №2 – Реле вентилятора охлаждения 2

Левый руль

Схема

Схема доп блока под капотом

Описание

23 10A HEAD (LH-UPR) – Левая фара (дальний свет)
24 10A HEAD (LH-LWR) – Левая фара (ближний свет)
25 10A HEAD (RH-UPR) – Правая фара (дальний свет)
26 10A HEAD (RH-LWR) – Правая фара (ближний свет)
А DIMMER – Реле переключателя света
