RU Ниже приведены эл.схемы Citroenа Xantia начиная с 1993 по 1998 год, в помощь как начинающим, так и проффесиональным автолюбителям. Прежде чем приступать к демонтажу силового агрегата, вычистите моторный отсек и наружную поверхность двигателя, что поможет сохранить в чистоте и порядке используемый инструмент. Необходимым условием успешного проведения работ является также наличие лебедки, А-образной рамы или другого подходящего подъемного оборудования. Проследите, чтобы оборудование и такелаж соответствовали по своим грузоподъемным характеристикам суммарной массе силового агрегата (двигатель с трансмиссией). Не забывайте о необходимости строго соблюдения требований правил техники безопасности. Если извлечение двигателя производится механиком-любителем впервые, следует заручиться поддержкой ассистента. Полезным окажется вовремя поданный совет более опытного механика. В процессе извлечения агрегата из двигательного отсека возникает множество ситуаций, когда несколько процедур должно быть выполнено одновременно, что невозможно произвести силами одного человека.

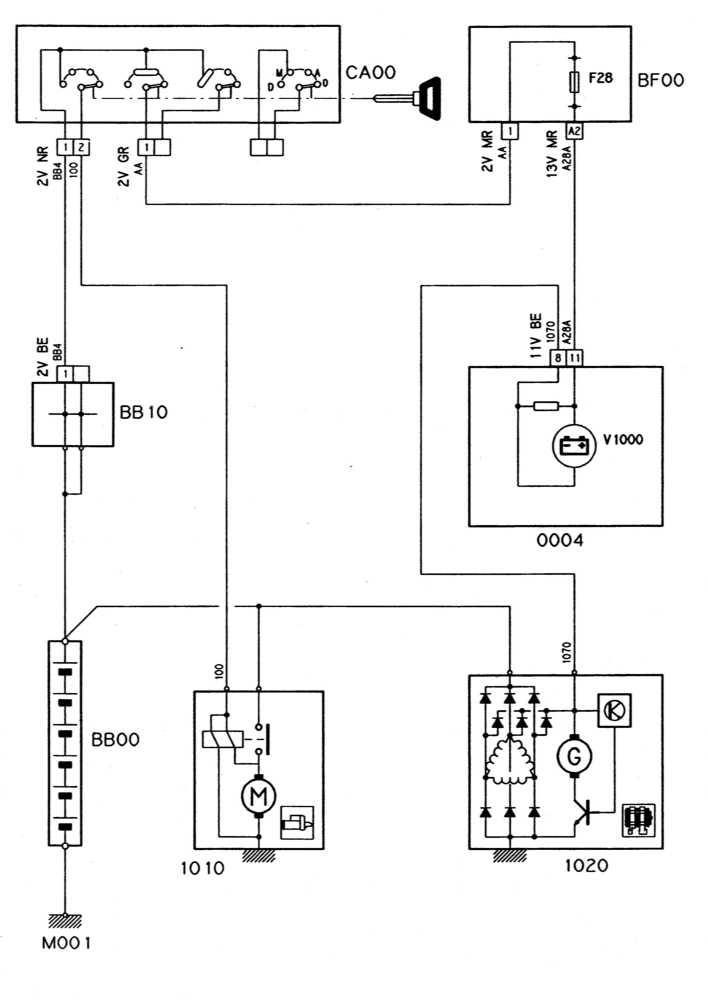

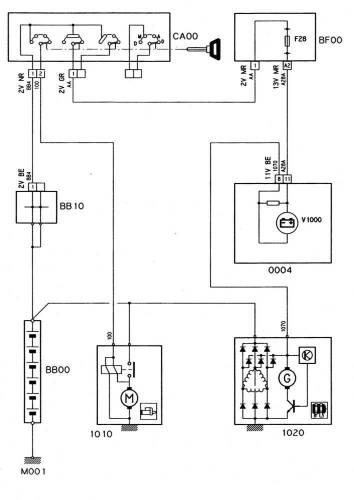

Эл.схема системы запуска и заряда

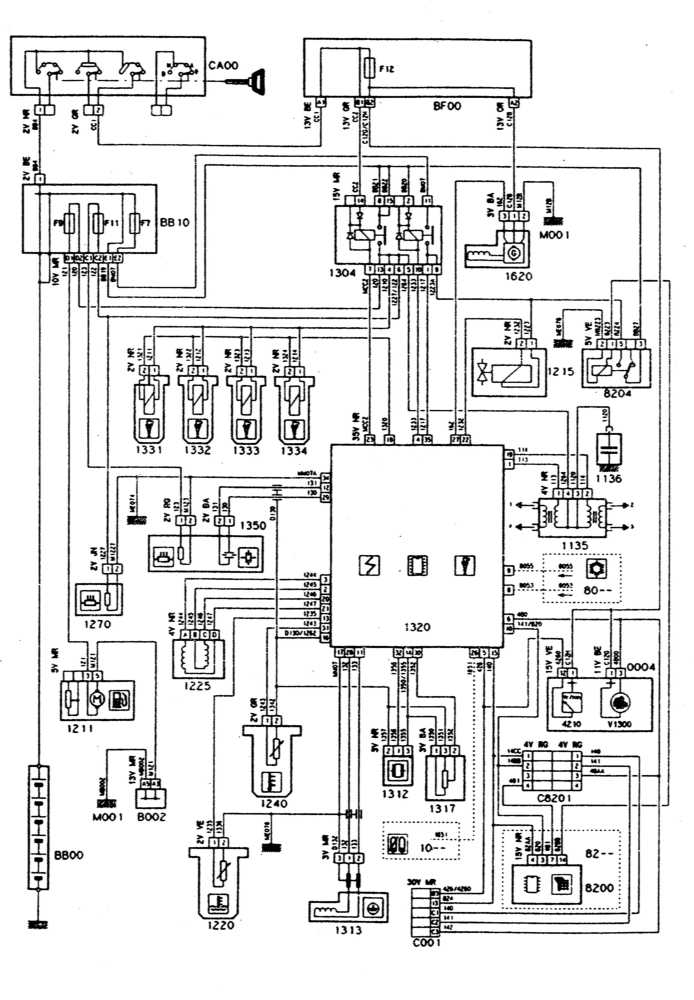

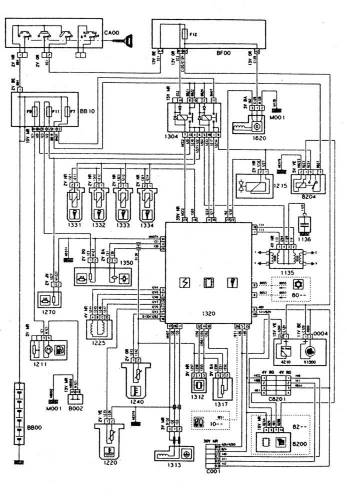

Схема системы впрыска и зажигания

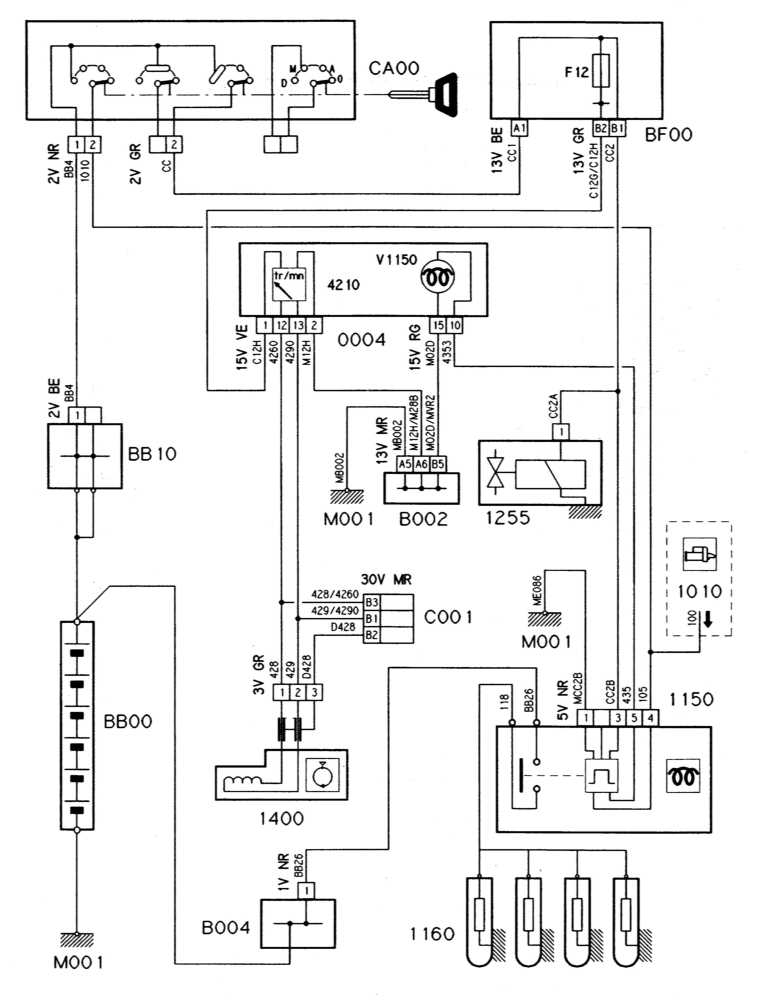

Схема системы преднакала дизельного двигателя

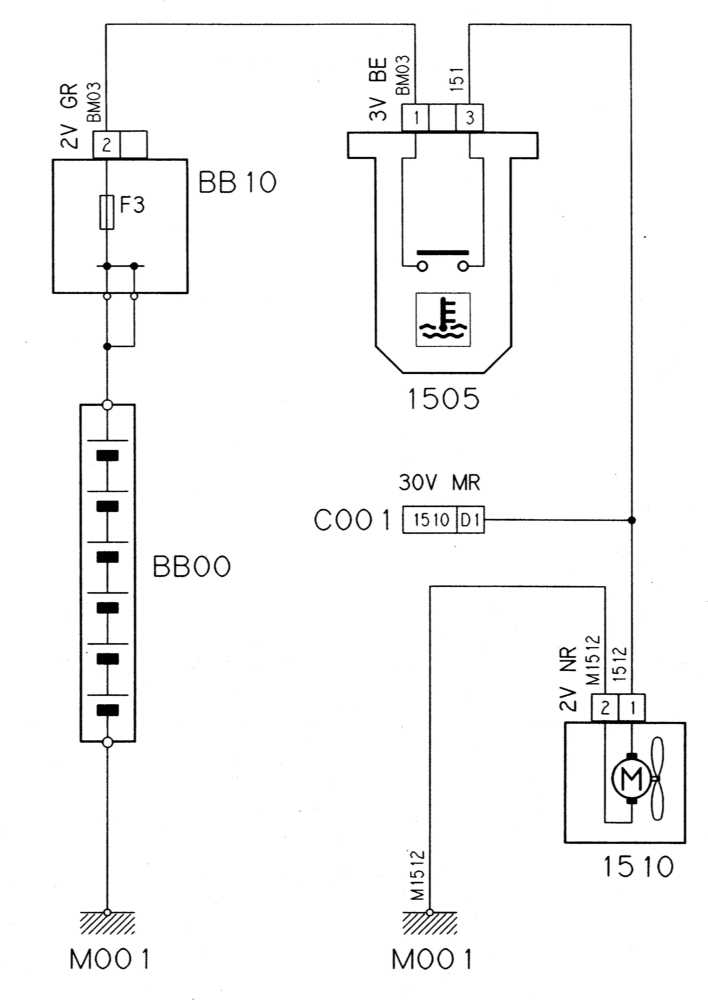

Вентилятор системы охлаждения на Citroen Xantia

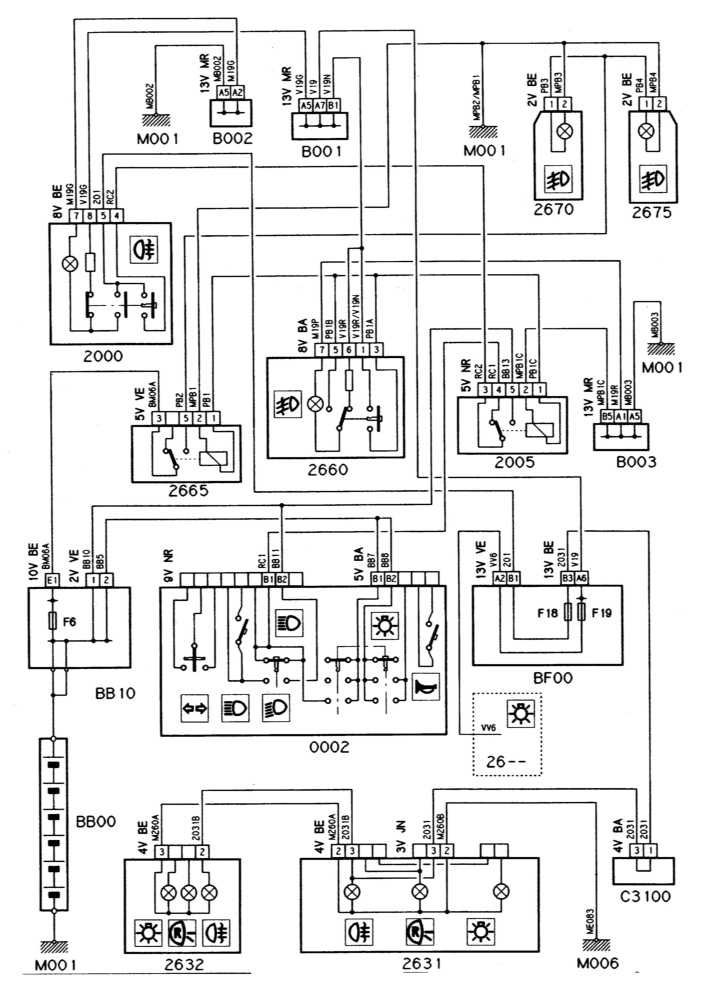

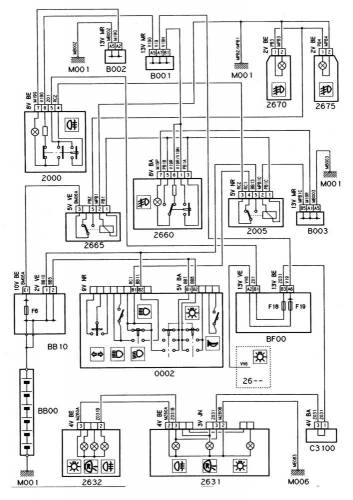

Эл.схема противотуманных фар и фонарей

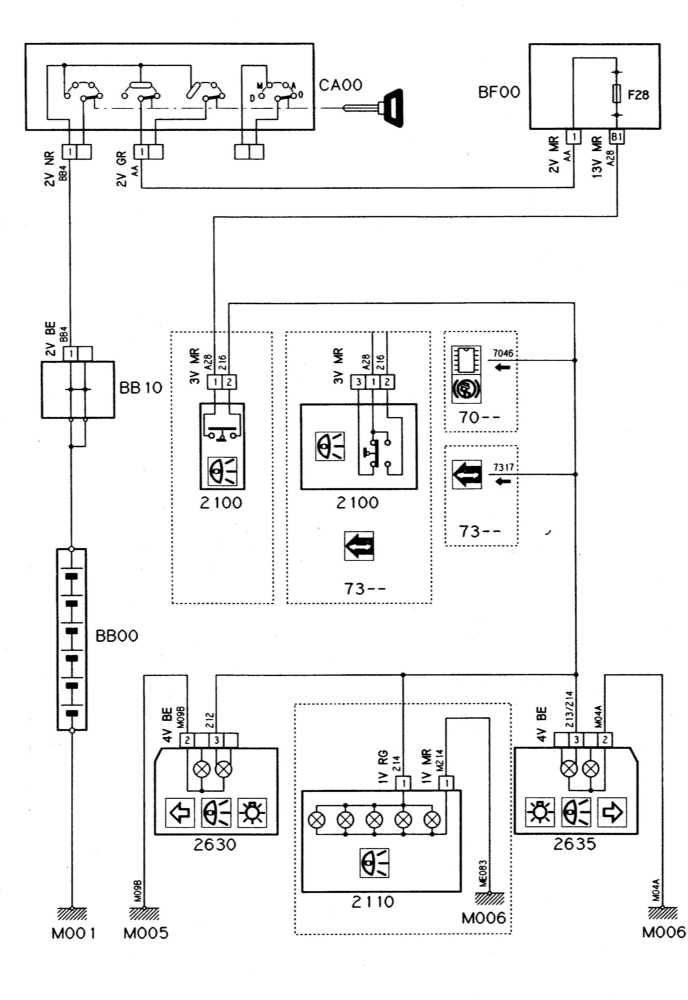

Схема стоп-сигналов на Citroen Xantia

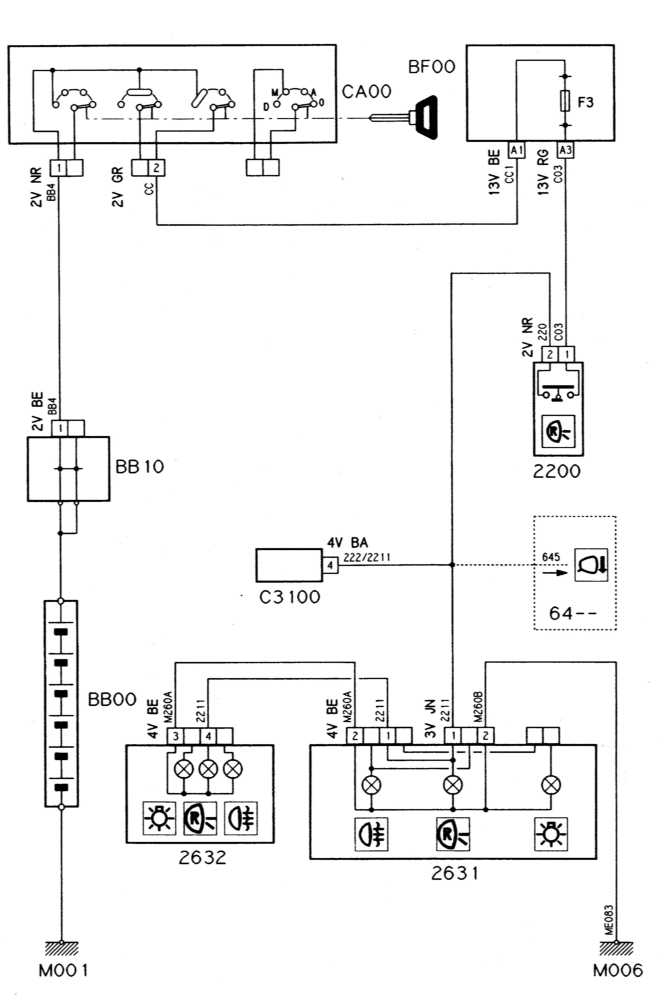

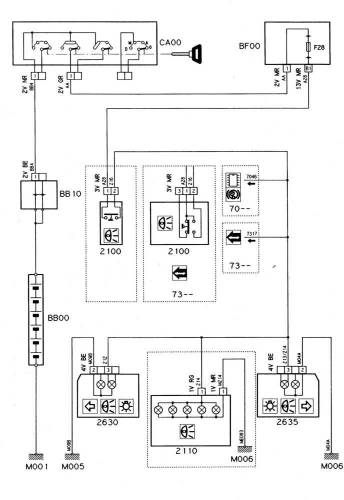

Огни заднего хода-схема

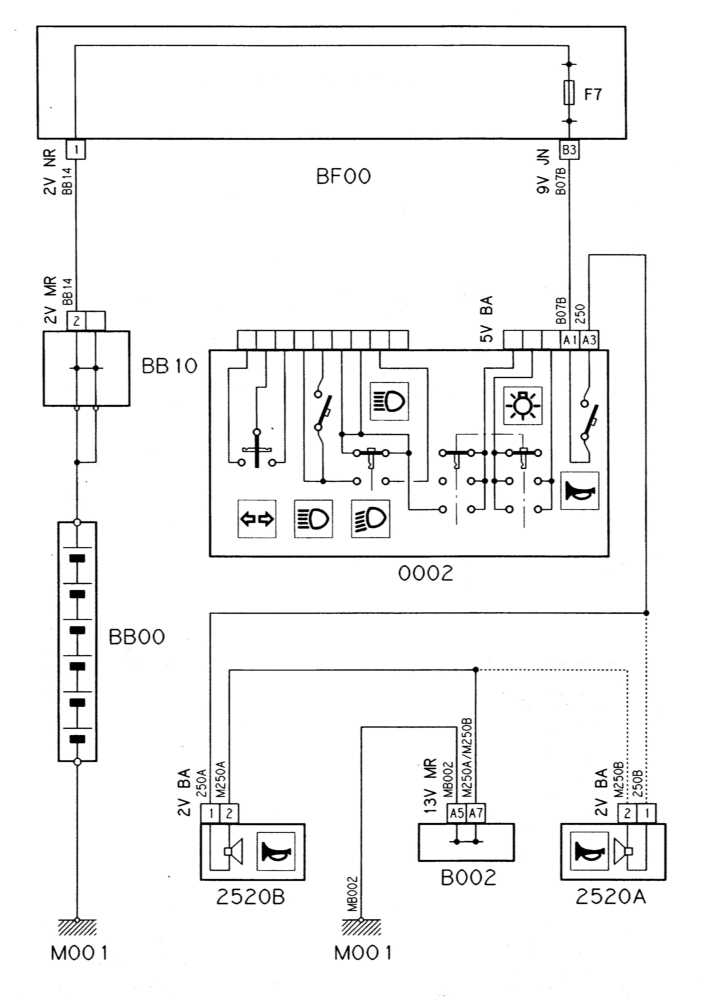

Клаксон-эл.схема

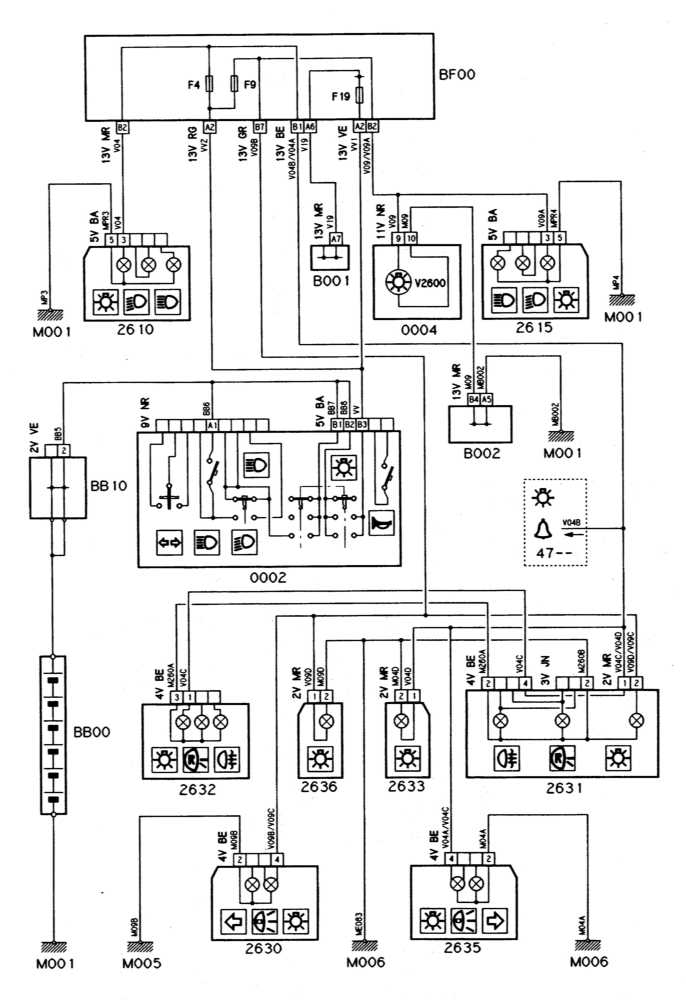

Эл.схема передних и задних габаритных огней

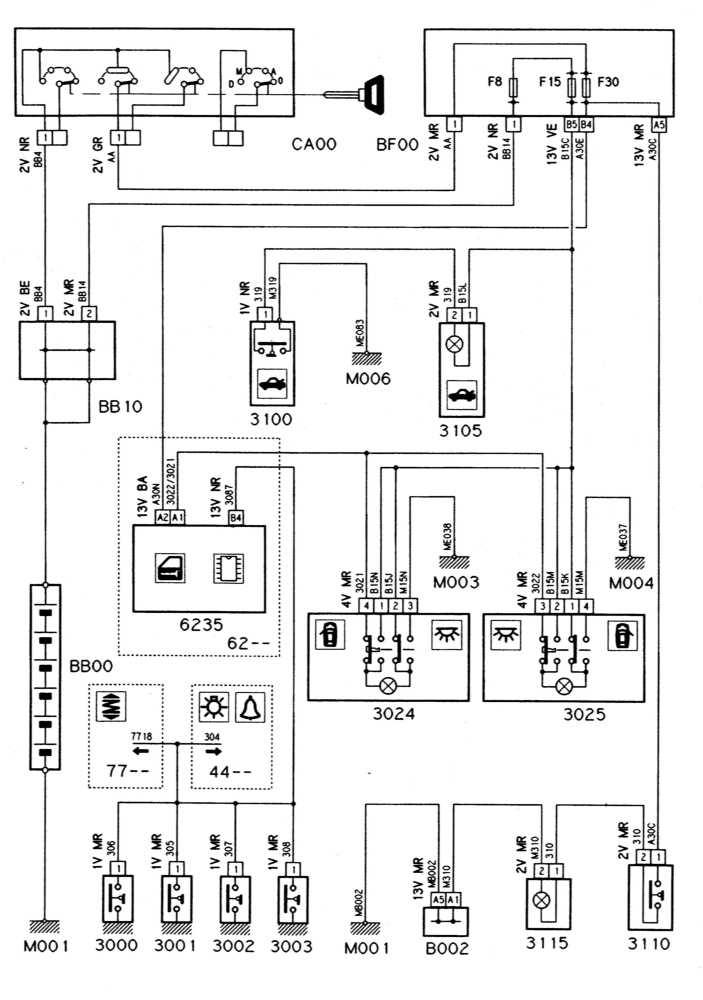

Схема освещения салона
Частые вопросы: предохранители и реле Ситроен Ксантия
Где находится блок предохранителей на Ситроен Ксантия?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Ситроен Ксантия — в разделе о расположении блоков.
Почему перегорают предохранители один за другим на Ситроен Ксантия?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Ситроен Ксантия?
Схема и таблица предохранителей Ситроен Ксантия — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
Можно ли ставить предохранитель большего номинала на Ситроен Ксантия?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Ситроен Ксантия и может привести к оплавлению жгута. Ставьте только значение из таблицы.
Что означает номинал и цвет предохранителя на Ситроен Ксантия?
В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
Как проверить реле на Ситроен Ксантия?
Номер позиции реле — в таблице. Перед заменой снимите клемму аккукумулятора; обмотку проверьте мультиметром на целостность.
Где в Ситроен Ксантия находится блок под капотом?
В моторном отсеке — рядом с аккумуляторной батареей или на левой стойке. Точное место смотрите в разделе о расположении блоков.
Что делать, если в Ситроен Ксантия сгорел предохранитель питания?
Не ставьте «жучок» и не увеличивайте номинал. Найдите позицию в таблице, проверьте цепь на короткое замыкание и поставьте штатный предохранитель.
