RU Всем автовладельцам и просто автолюбителям в помощь, схема электрооборудования на Citroen Berlingo с 1996 по 2005 г.в. В руководстве по ремонту и обслуживанию Citroen Berlingo приводится полный перечень процедур периодического текущего обслуживания. Перечислены наиболее распространенные неисправности и способы их обнаружения и устранения. Приведены подробные иллюстрированные описания различных узлов и механизмов автомобилей Citroen Berlingo. Все процедуры обслуживания и ремонта описаны по шагам и проиллюстрированы. Руководство вы можете тупо скачать с интернета!!

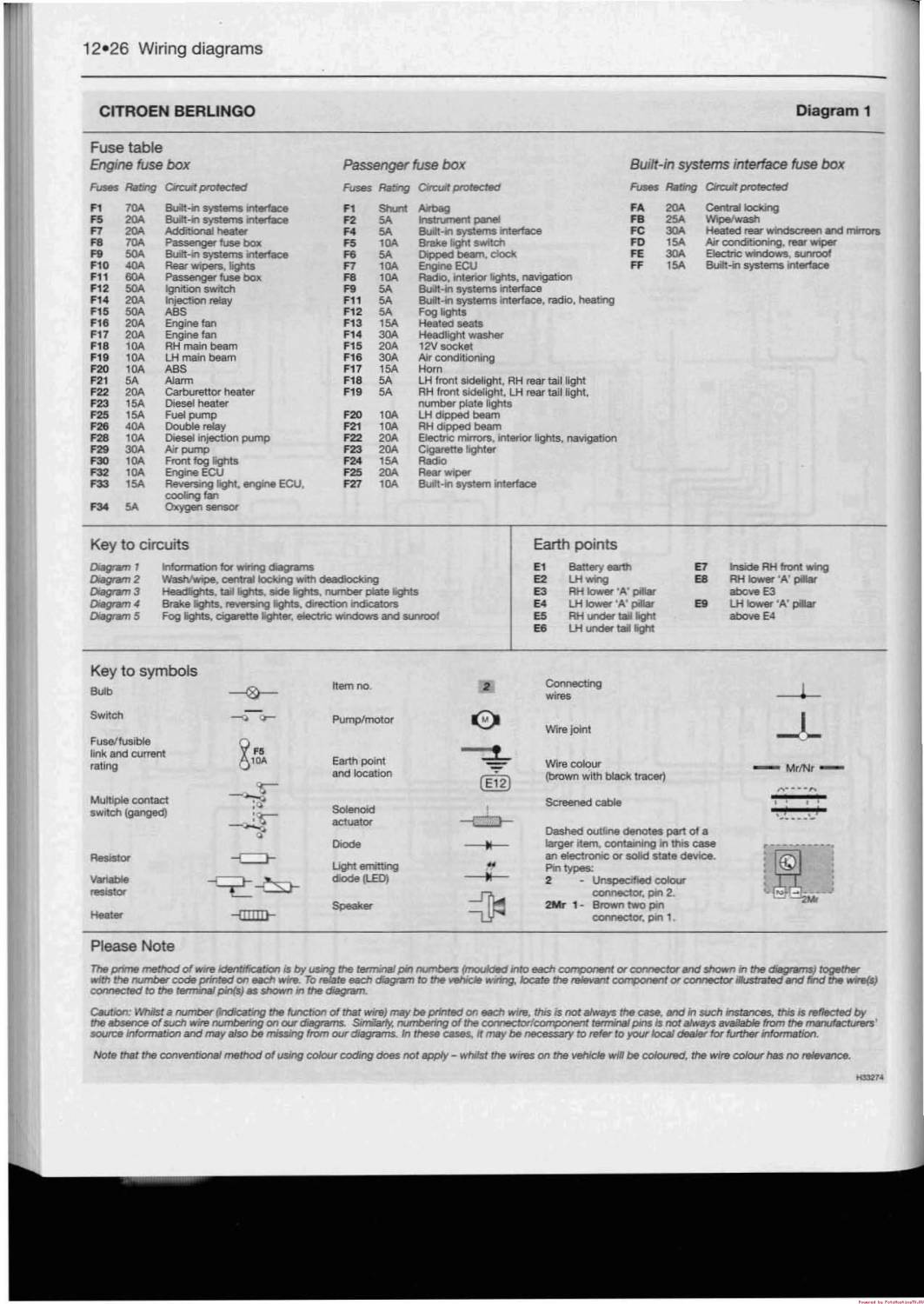

Ключи и обозначения встречающиеся в схемах

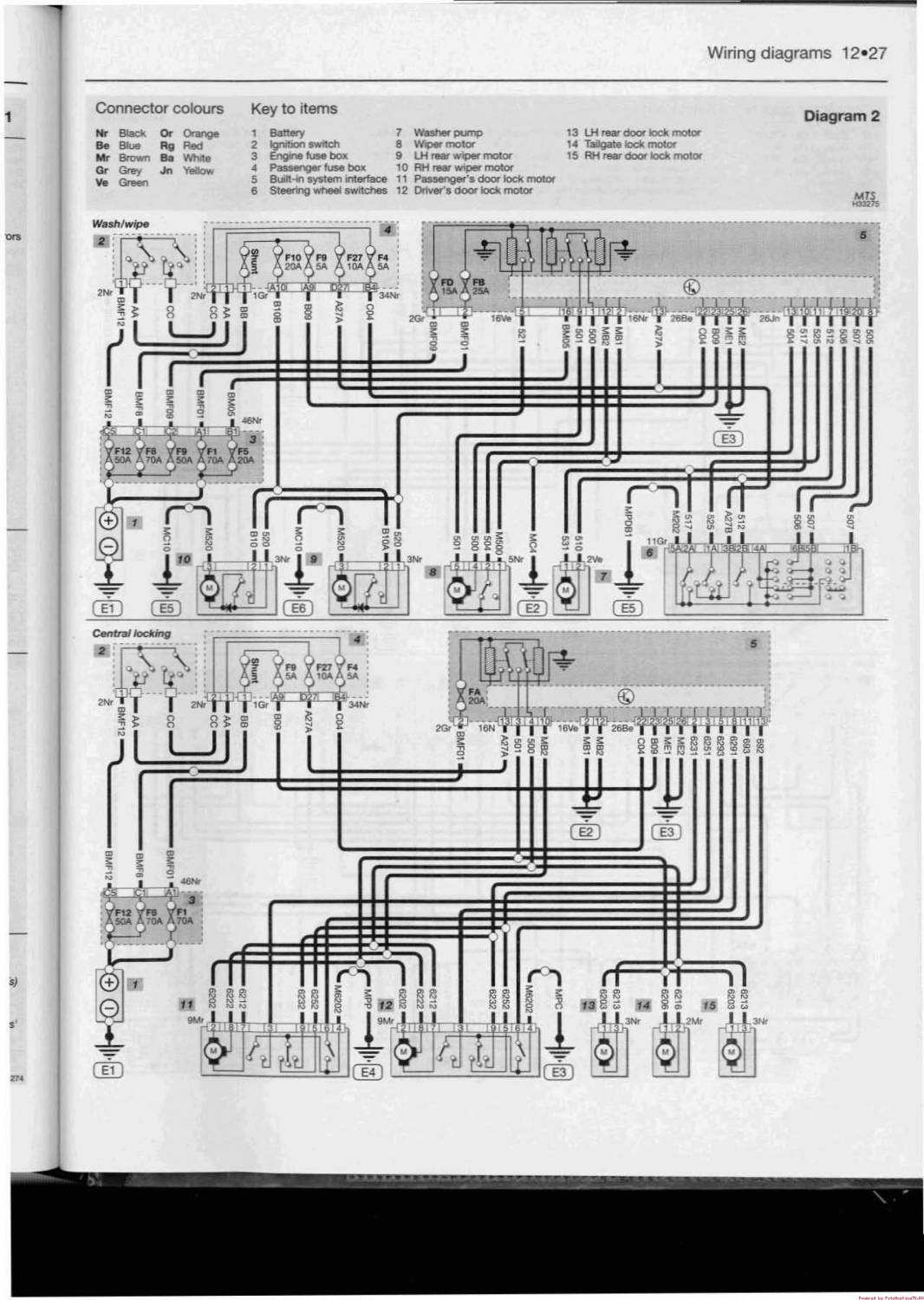

Схема центрального замка и стеклоомывателя

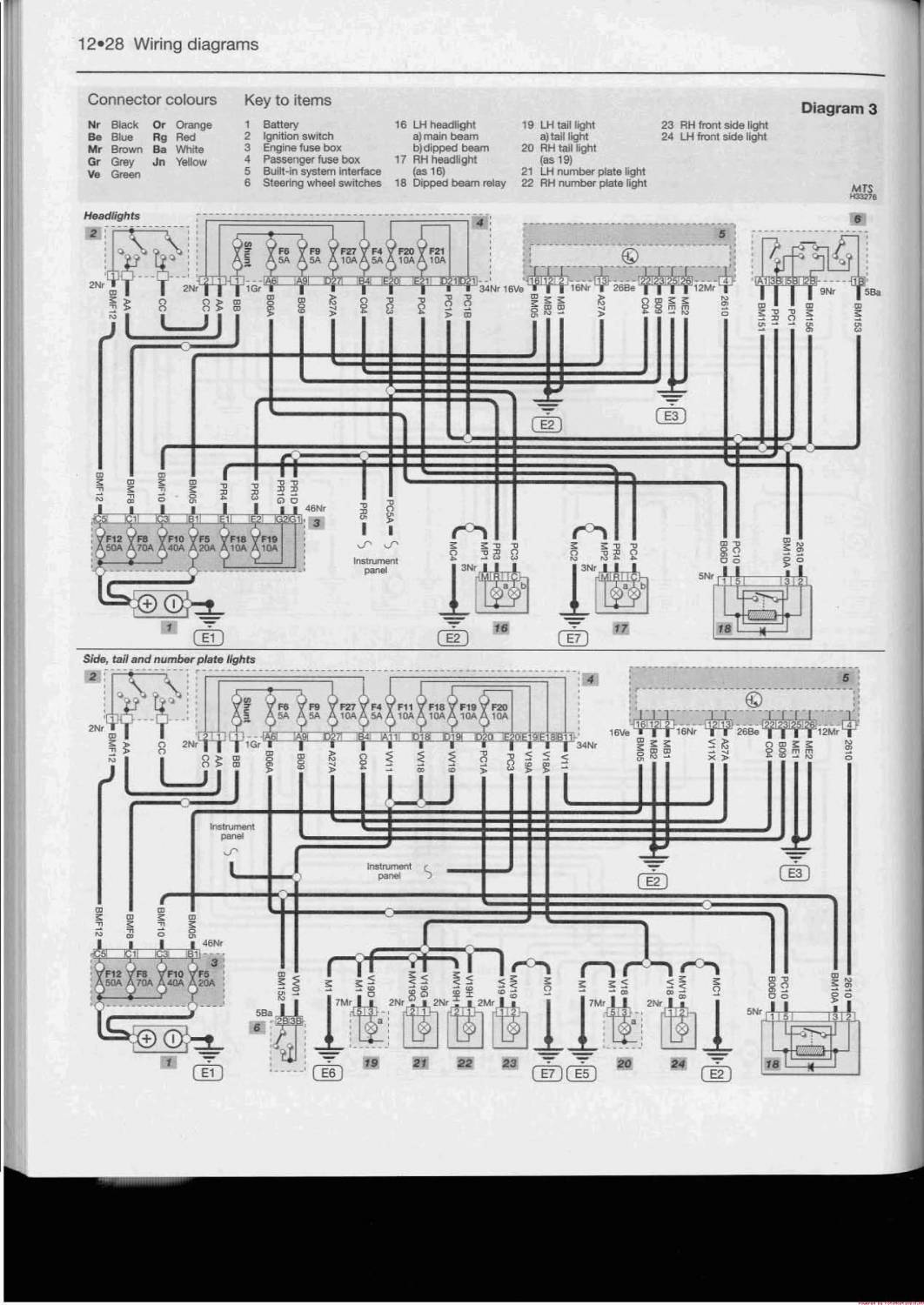

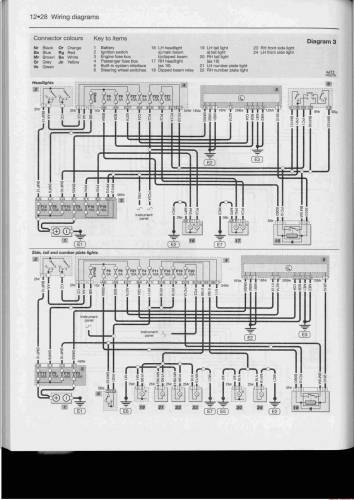

Электросхема фар и номерного освещения

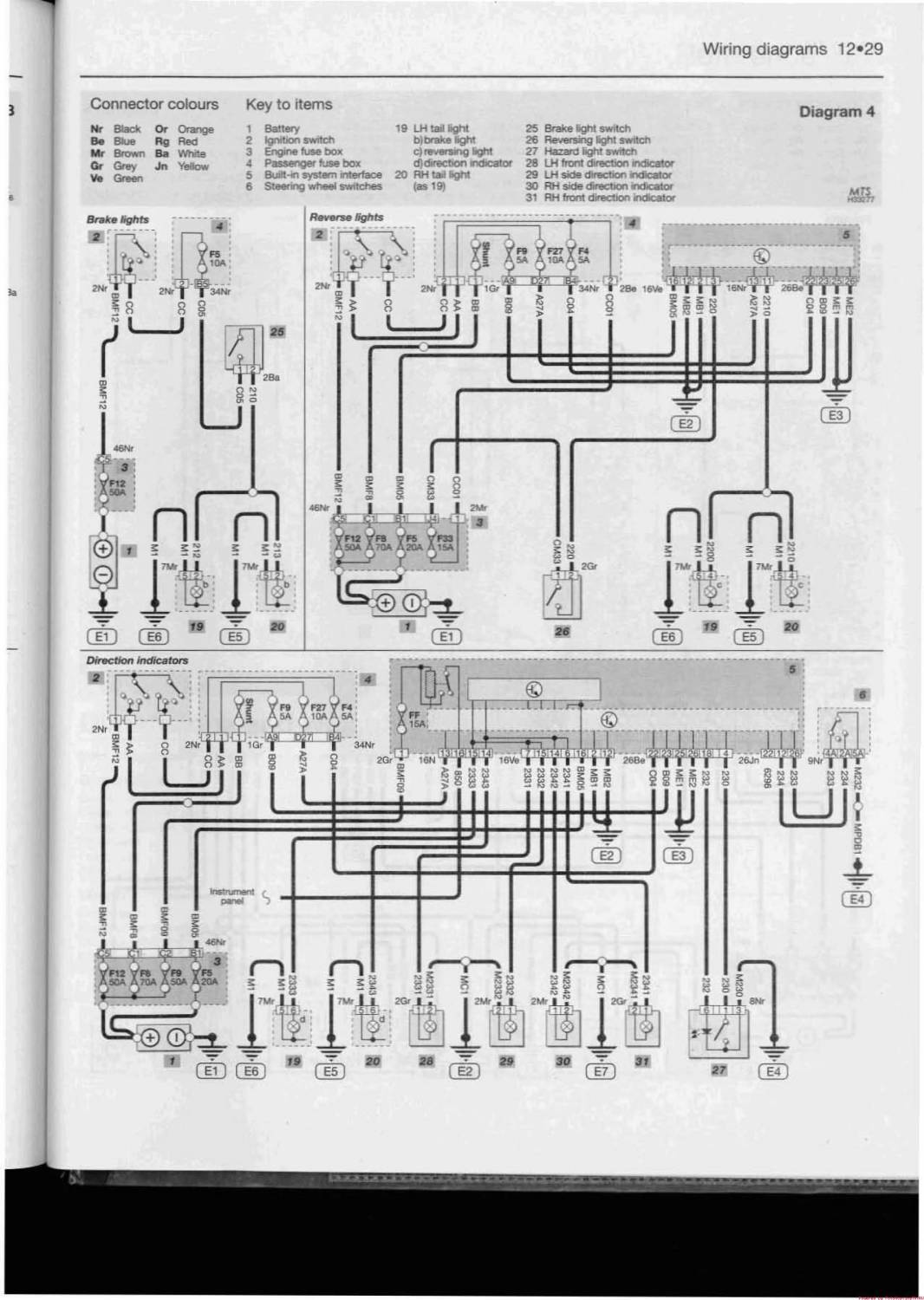

Схема тормозных огней, задних огней и направления индикаторов

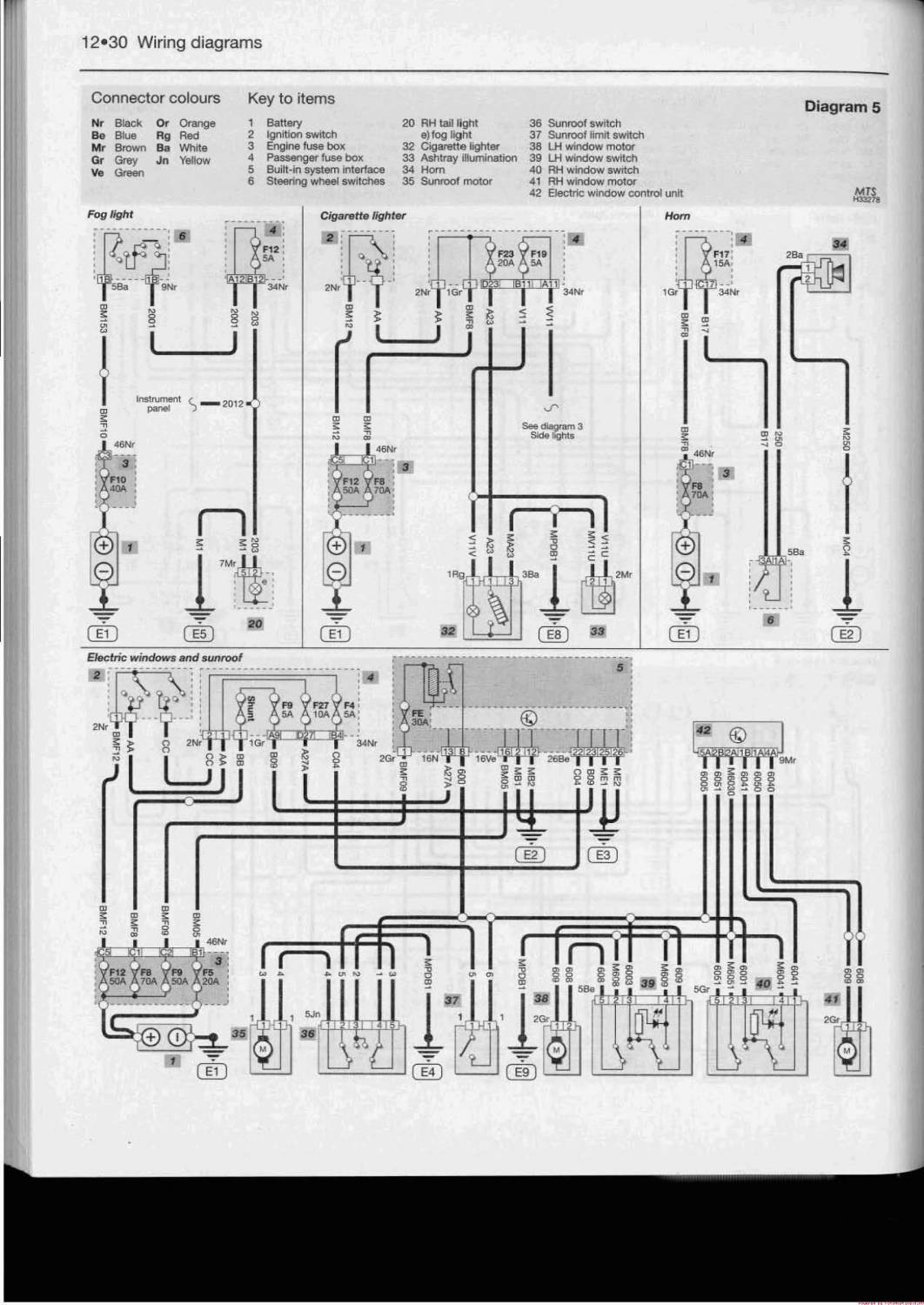

Эл.схема противотуманных фар, прикуривателя, клаксона и стеклоподьемников
Частые вопросы: предохранители и реле Ситроен Берлинго
Где находится блок предохранителей на Ситроен Берлинго?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Ситроен Берлинго — в разделе о расположении блоков.
Какой предохранитель отвечает за прикуриватель на Ситроен Берлинго?
Найдите позицию прикуривателя в таблице на странице Ситроен Берлинго (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Какой предохранитель отвечает за стеклоочистители на Ситроен Берлинго?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Ситроен Берлинго?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Ситроен Берлинго?
Схема и таблица предохранителей Ситроен Берлинго — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
Можно ли ставить предохранитель большего номинала на Ситроен Берлинго?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Ситроен Берлинго и может привести к оплавлению жгута. Ставьте только значение из таблицы.
Что означает номинал и цвет предохранителя на Ситроен Берлинго?
В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
Как проверить реле на Ситроен Берлинго?
Номер позиции реле — в таблице. Перед заменой снимите клемму аккукумулятора; обмотку проверьте мультиметром на целостность.
