RU Предлагаем для общего ознакомления всем автовладельцам цветные схемы электрооборудования на Nissan Qashqai с 2007 г.в.и Nissan Qashqai +2 с 2008 г.в. Машина хорошо работает на высоко- и средне- профильных шинах. Попытки некоторых автолюбителей ставить низкий профиль считаются излишними, делающую из машины бронетранспортер для борьбы с собственной подвеской. Очень динамичная машина с эластичным движком, продуманным комфортным салоном и сильной выносливой подвеской. Но есть и минус, немного валковатая подвеска и слишком упругий, "спортивный" руль. Иногда при критических перестроениях в городе эта упругость мешает, особенно, когда водит женщина и водит энергично.

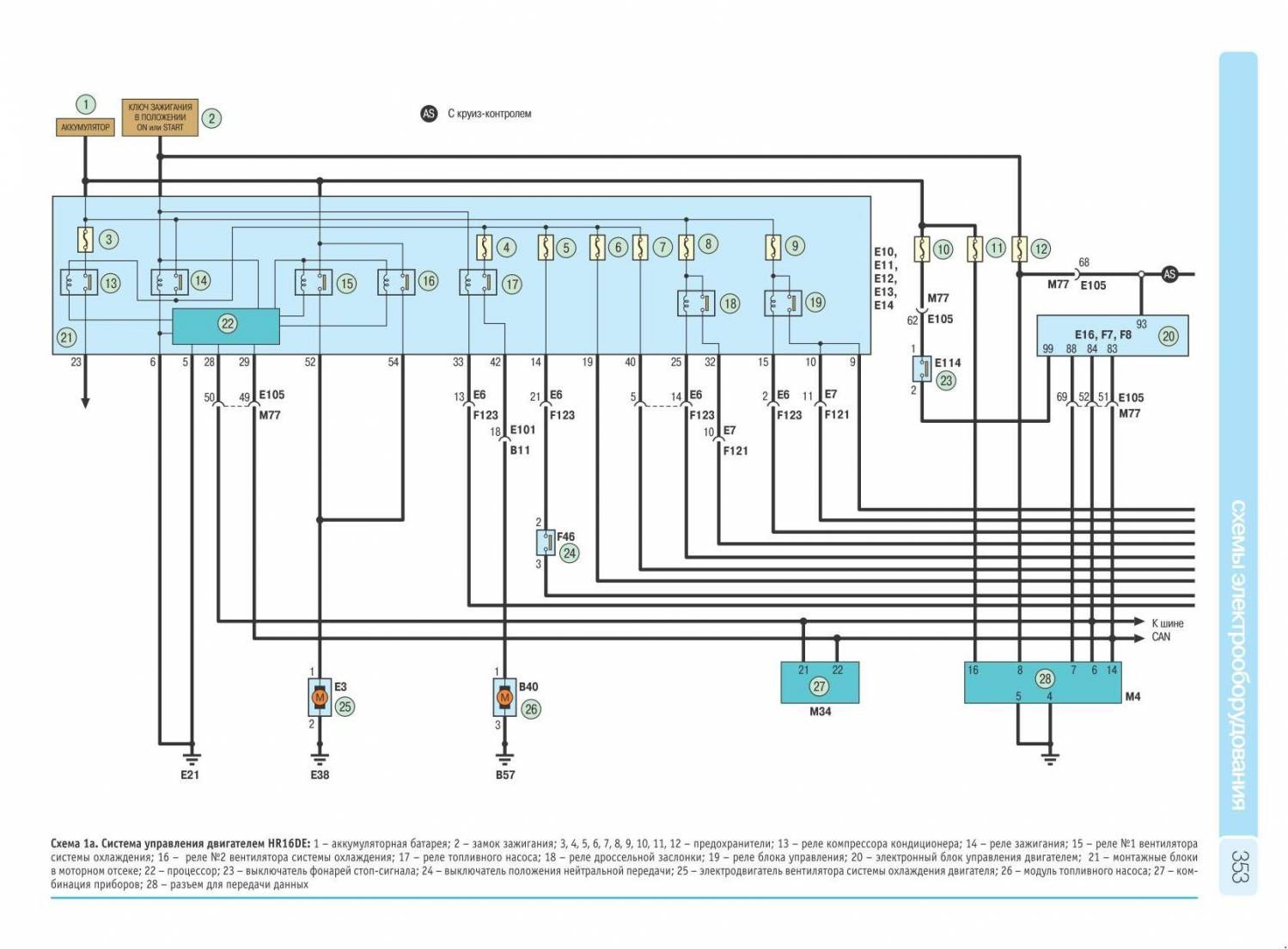

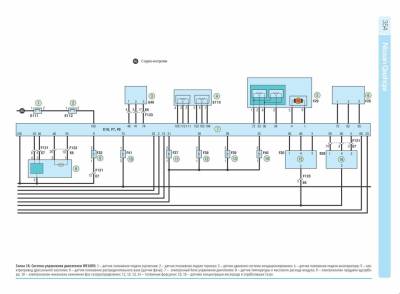

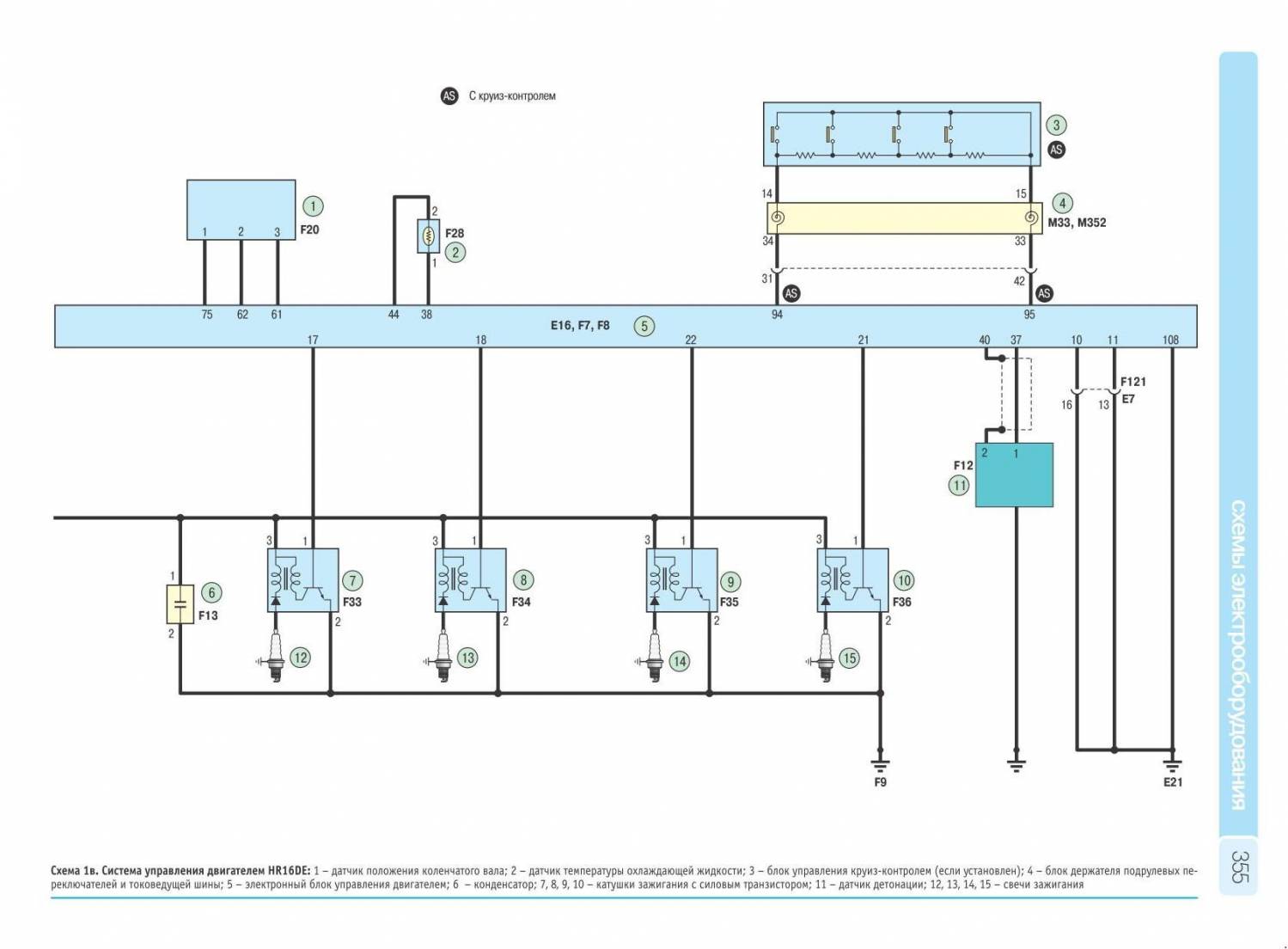

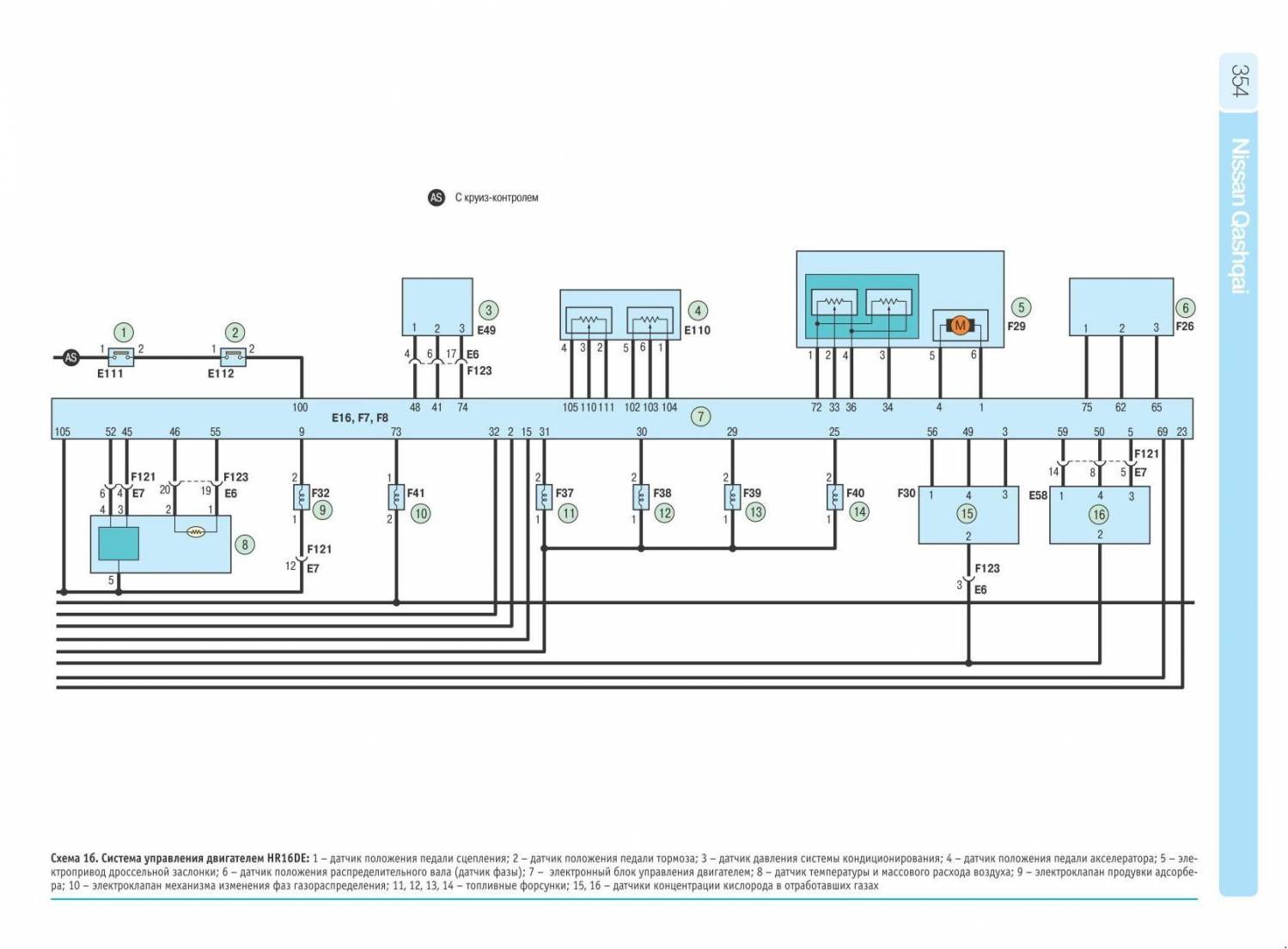

Схема системы управления двигателем HR16DE

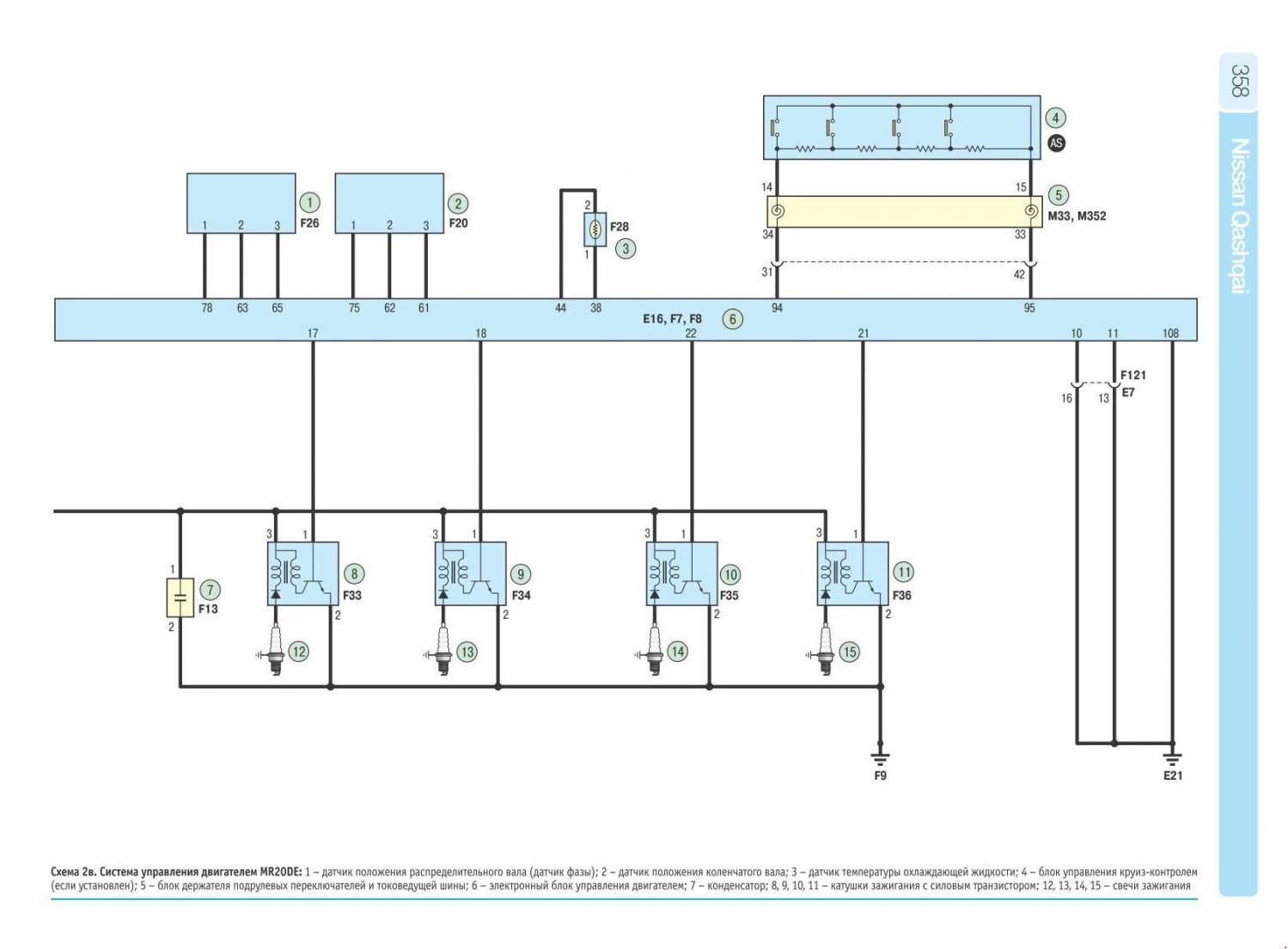

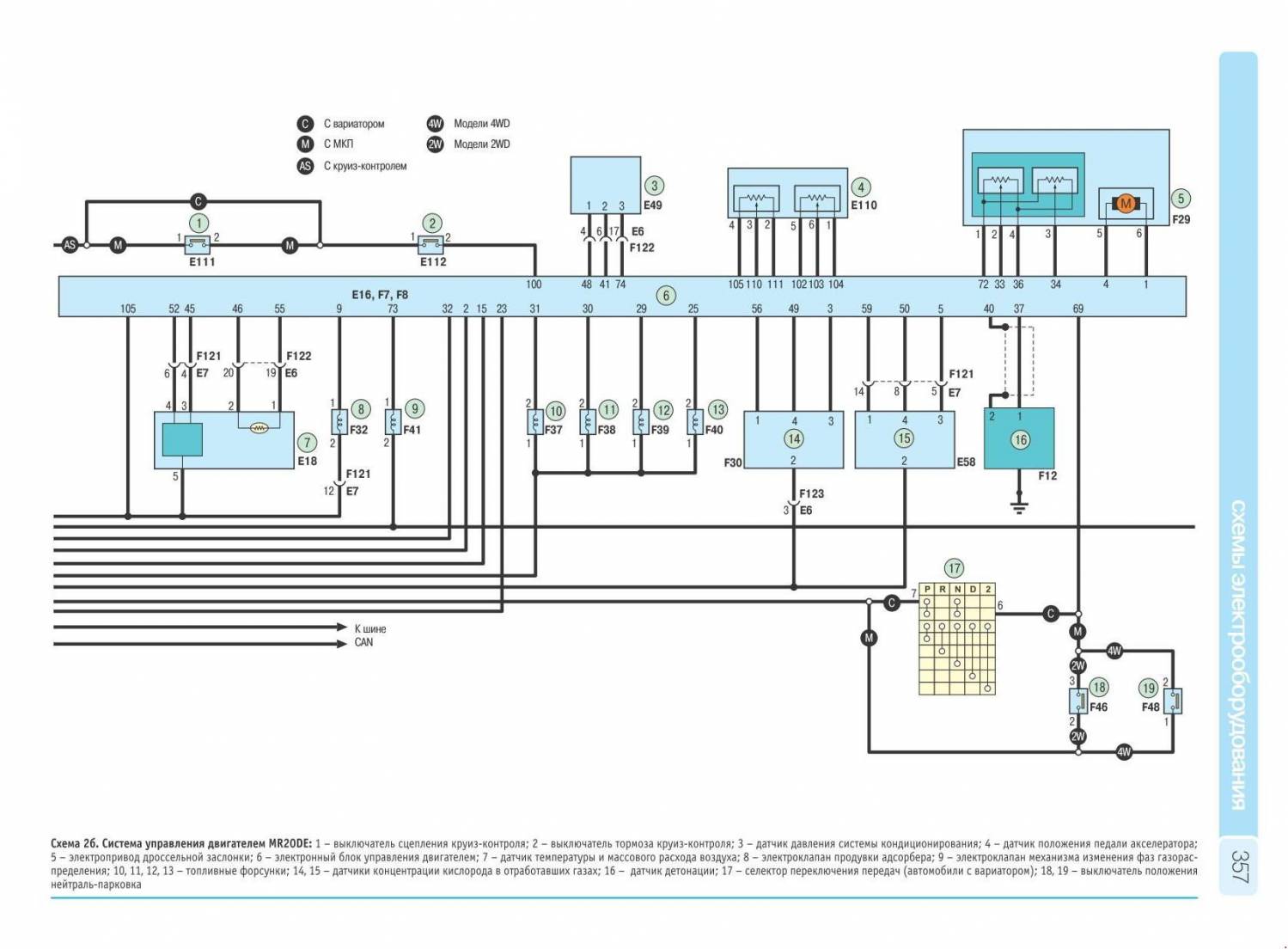

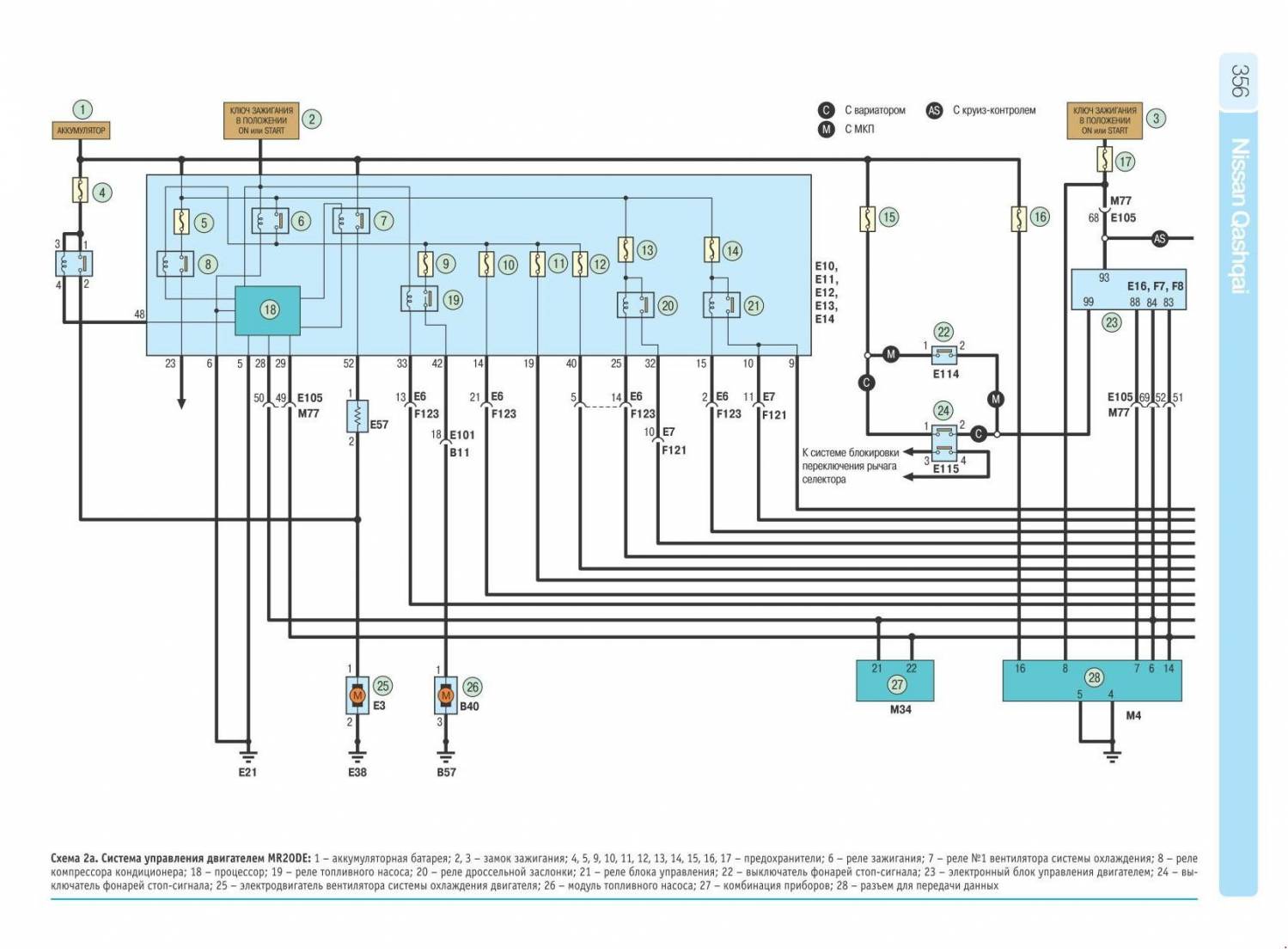

Электросхема системы управления двигателем MR20DE

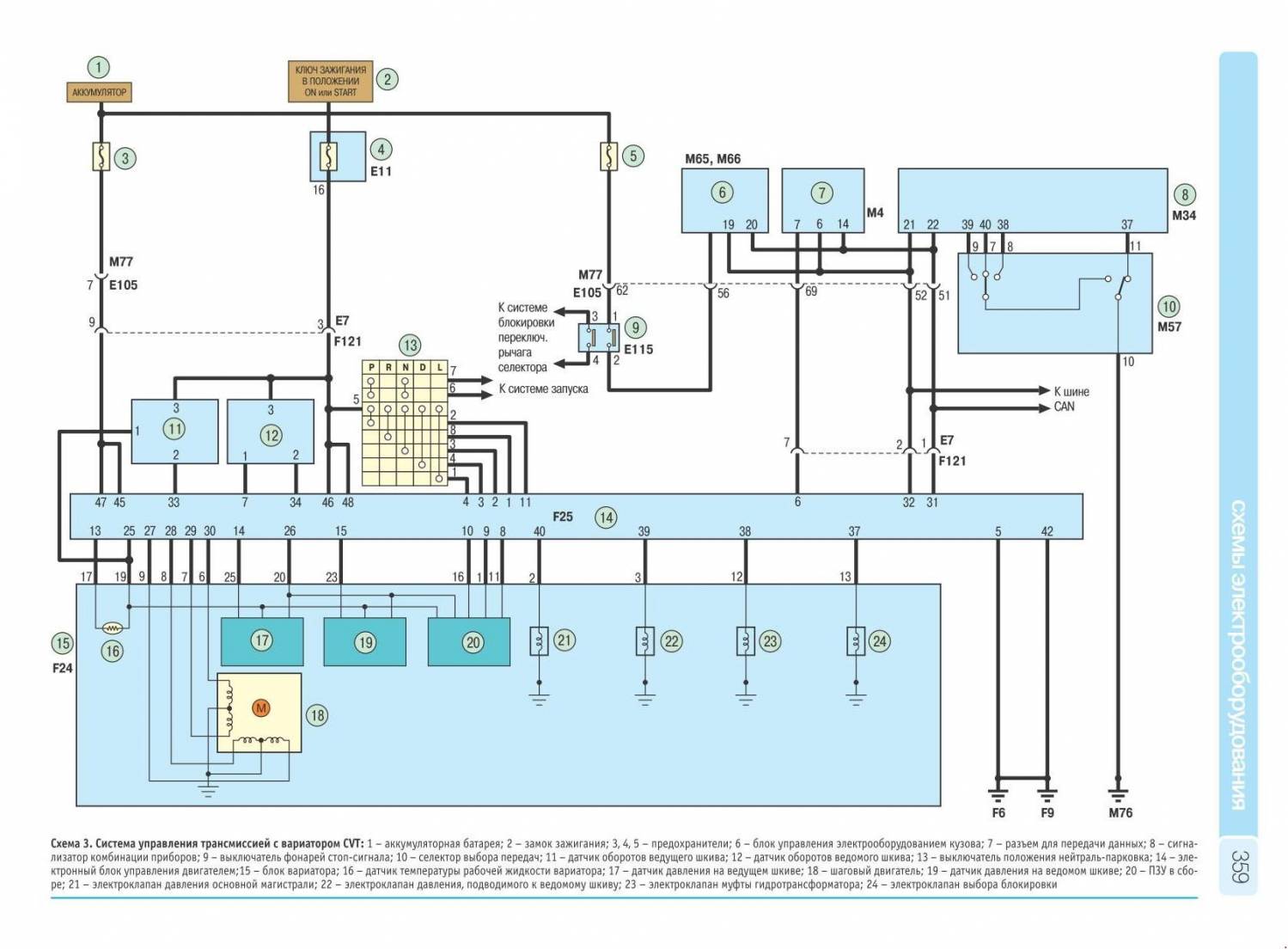

Эл.схема управления трансмиссией с вариатором CVT

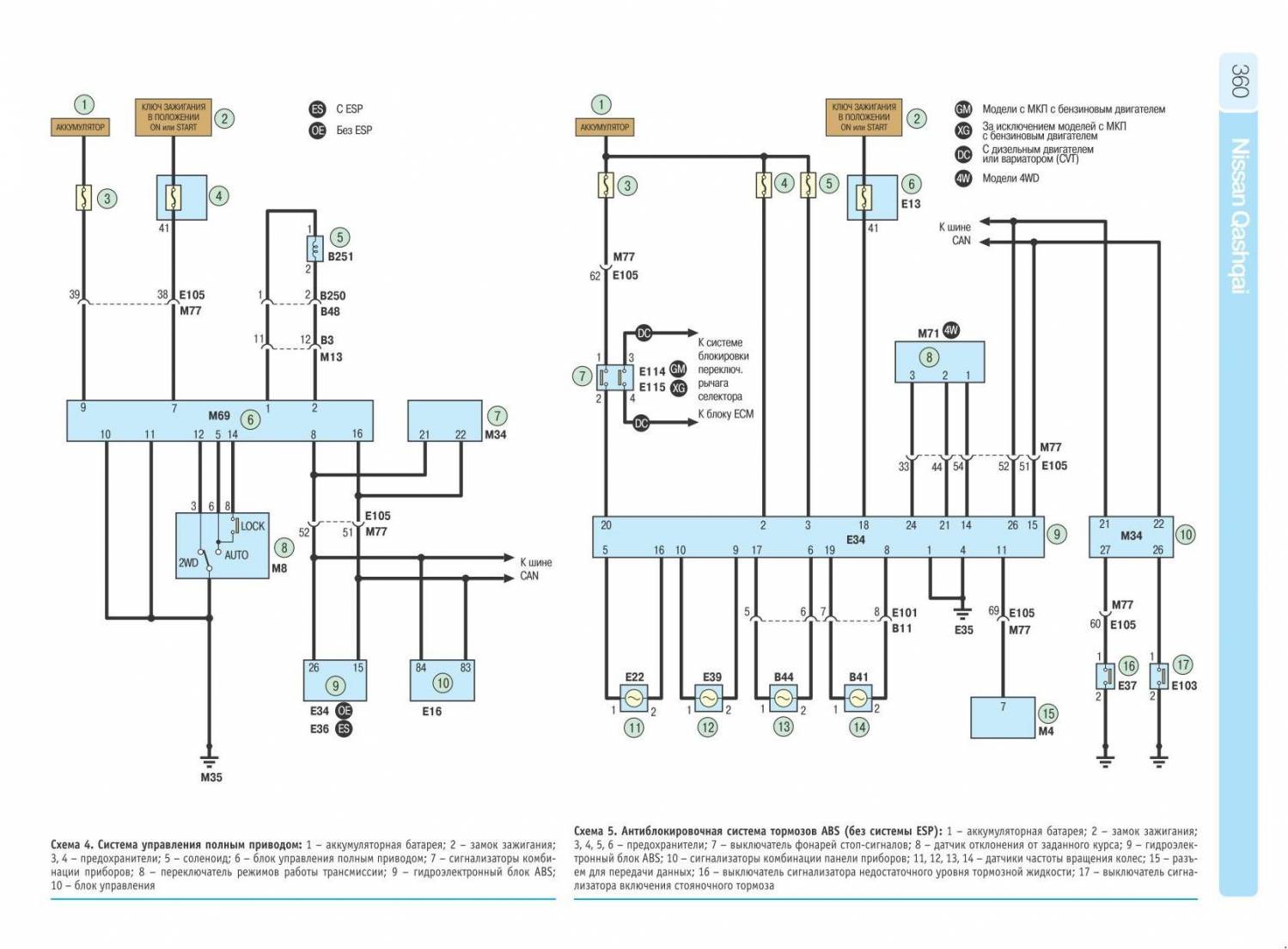

Схема управления полным приводом и ABS без системы ESP

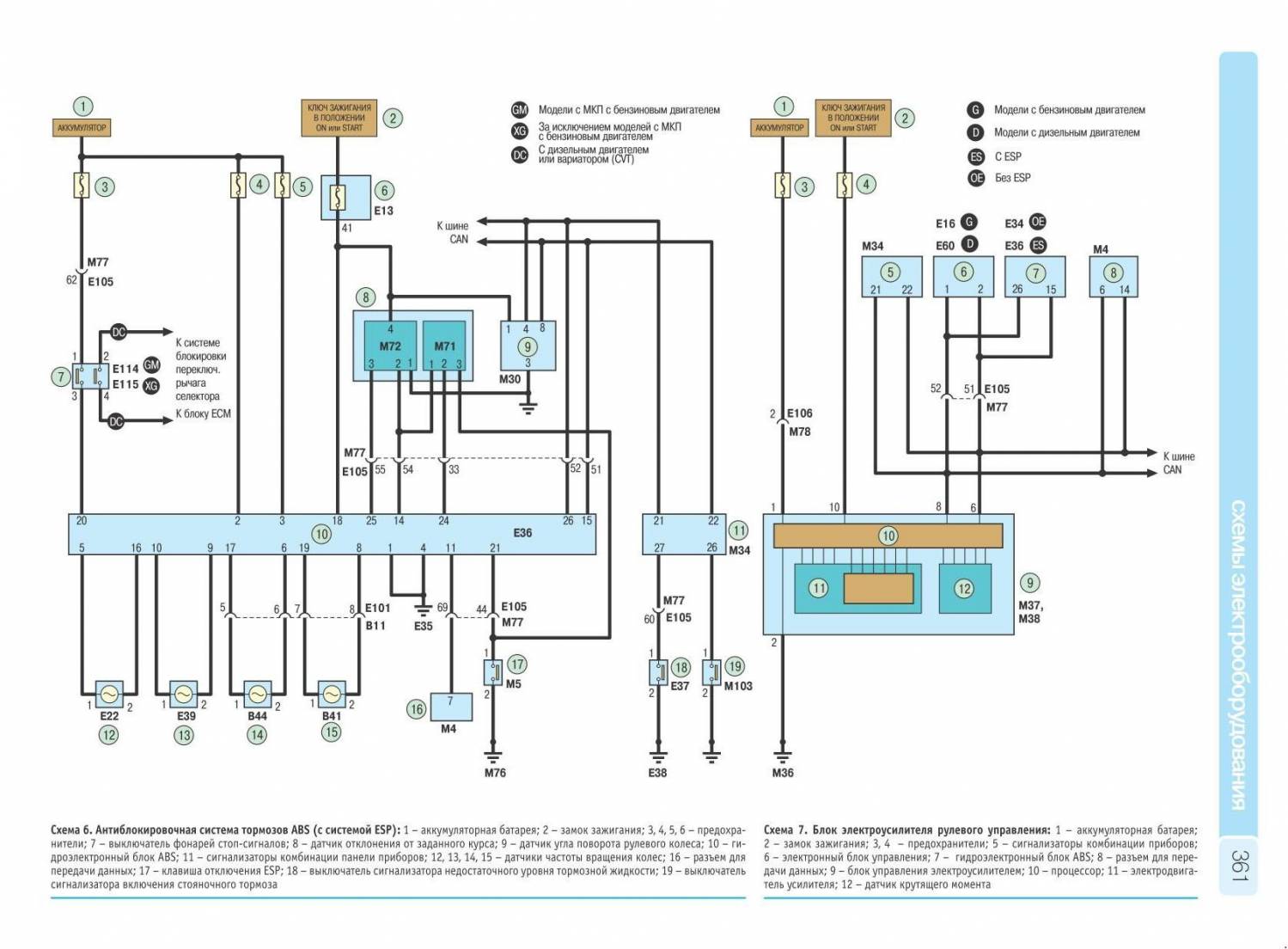

Электросхема ABS с системой ESP и блока электроусилителя рулевого управления

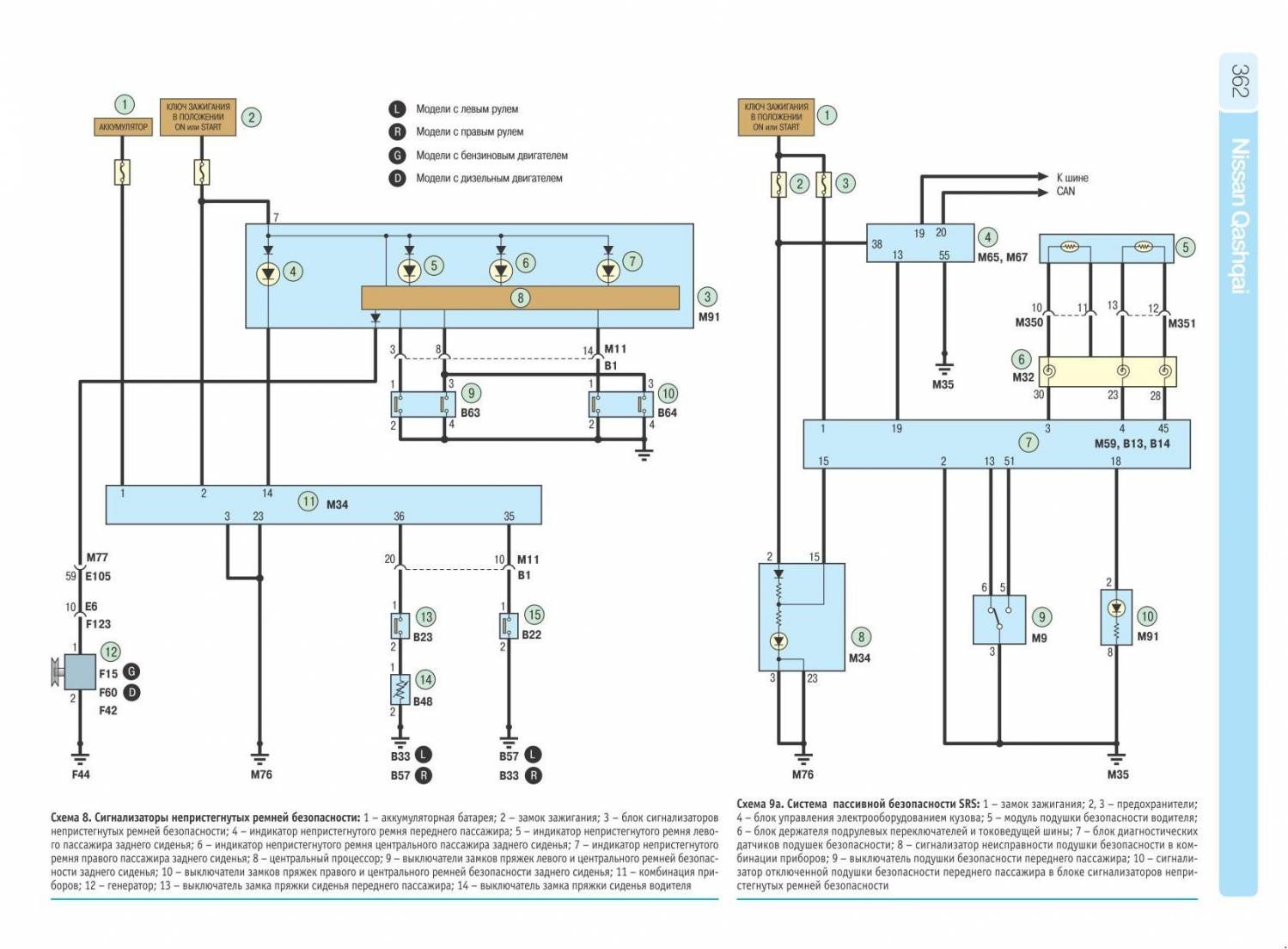

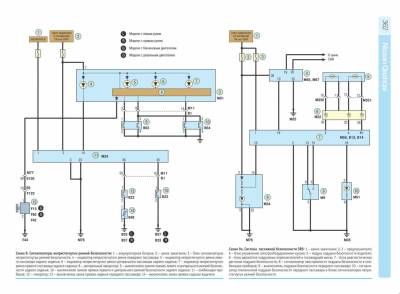

Схема сигнализаторов не пристегнутых ремней безопасности и системы пассивной безопасности SRS

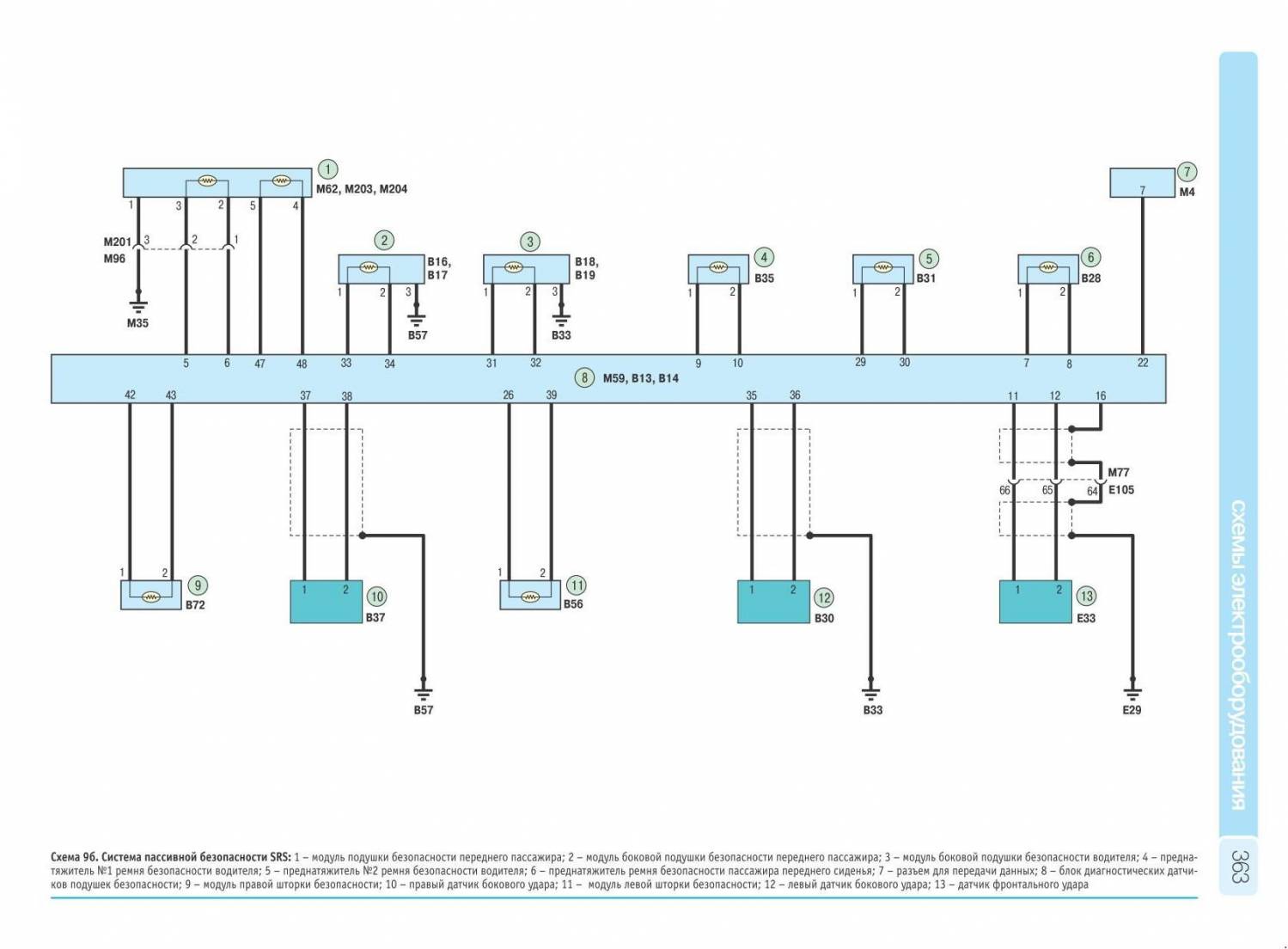

Схема системы пассивной безопасности SRS (продолжение)

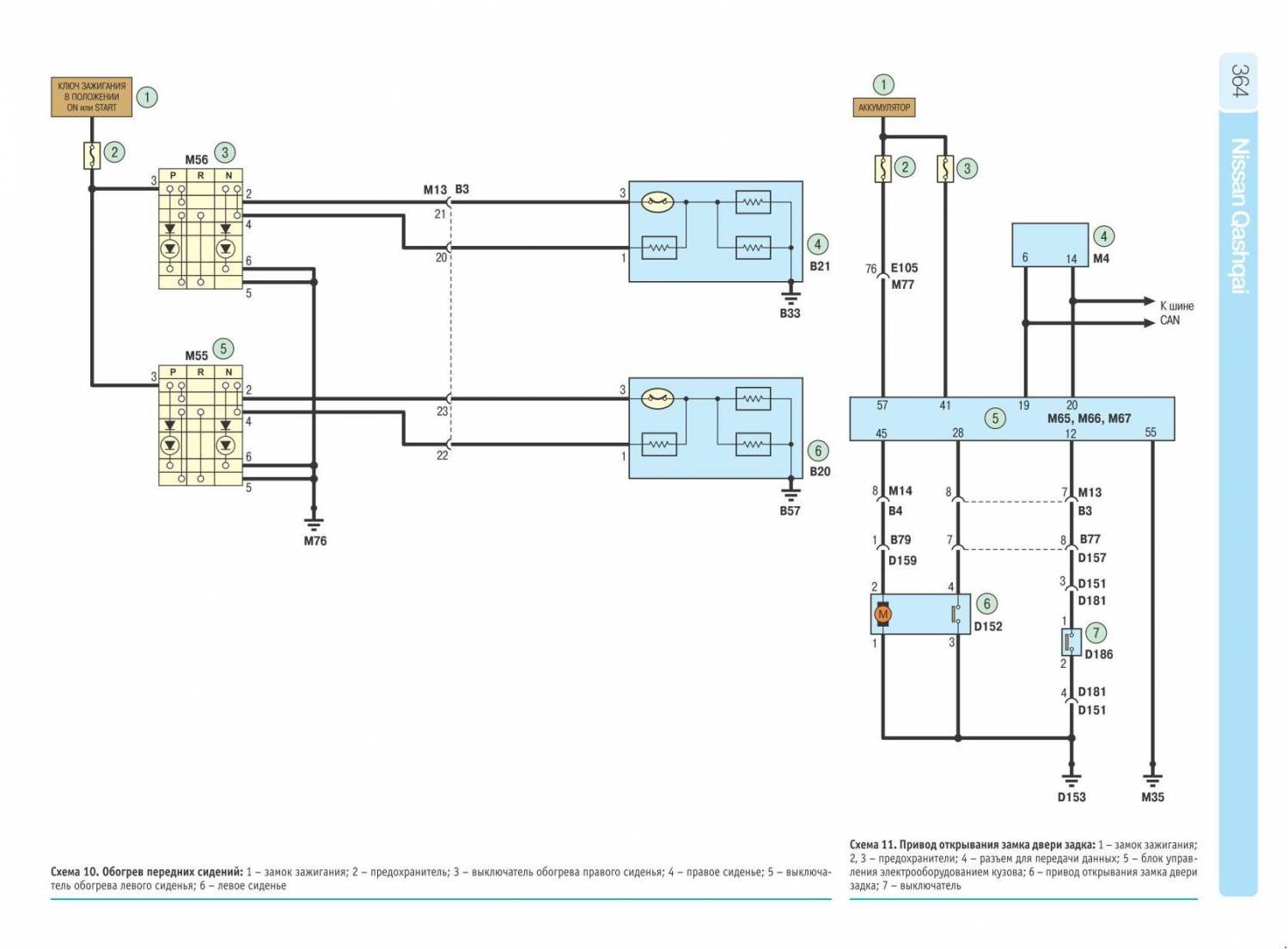

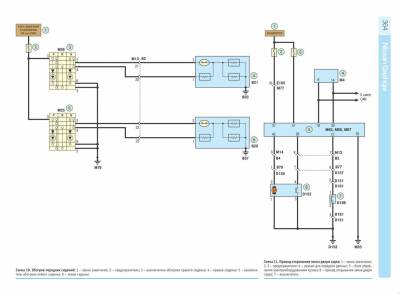

Электросхема обогрева передних сидений и привода открывания замка двери задка

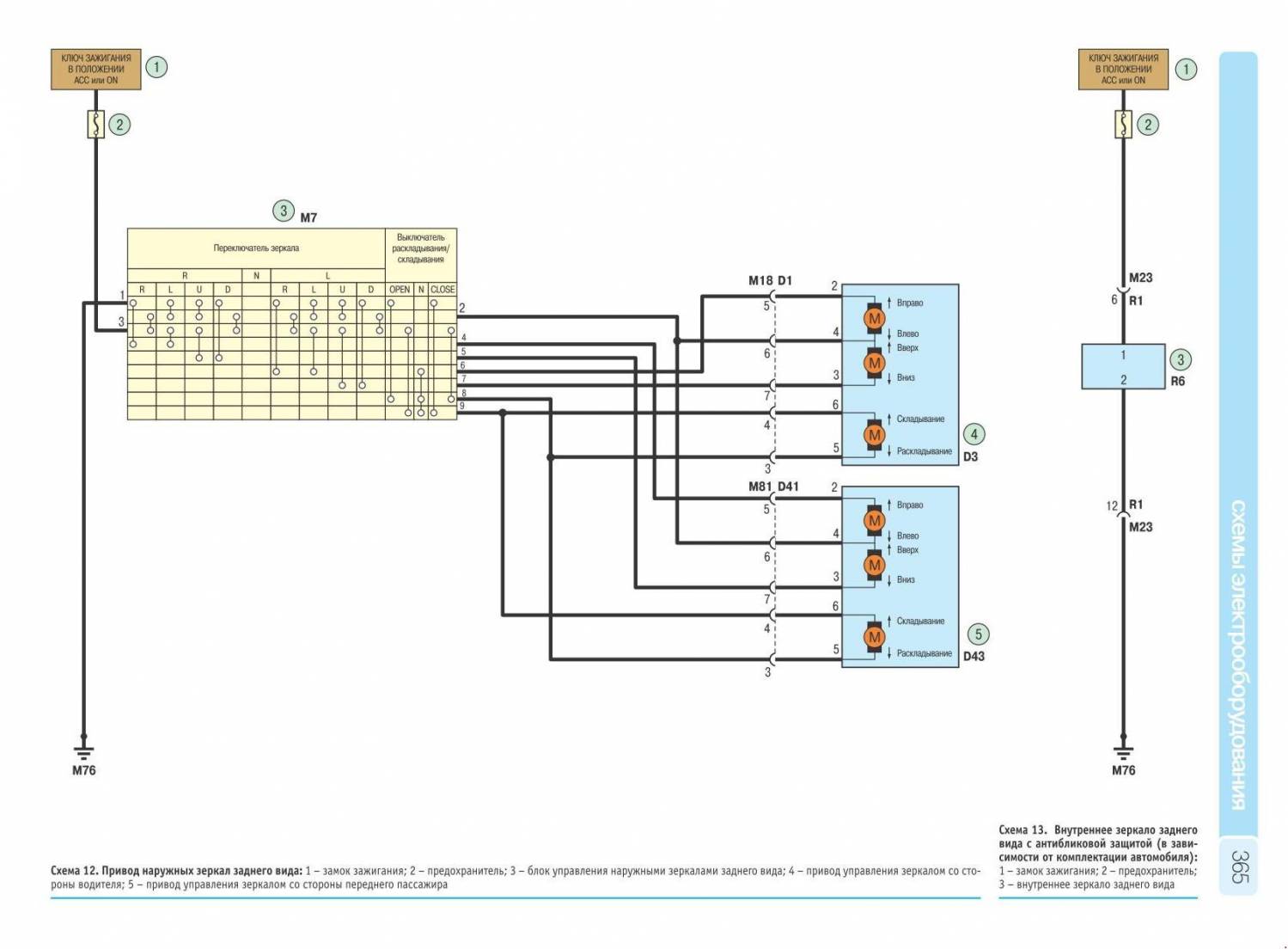

Эл.схема привода наружных зеркал заднего вида и внутреннего зеркала заднего вида с антибликовой защитой

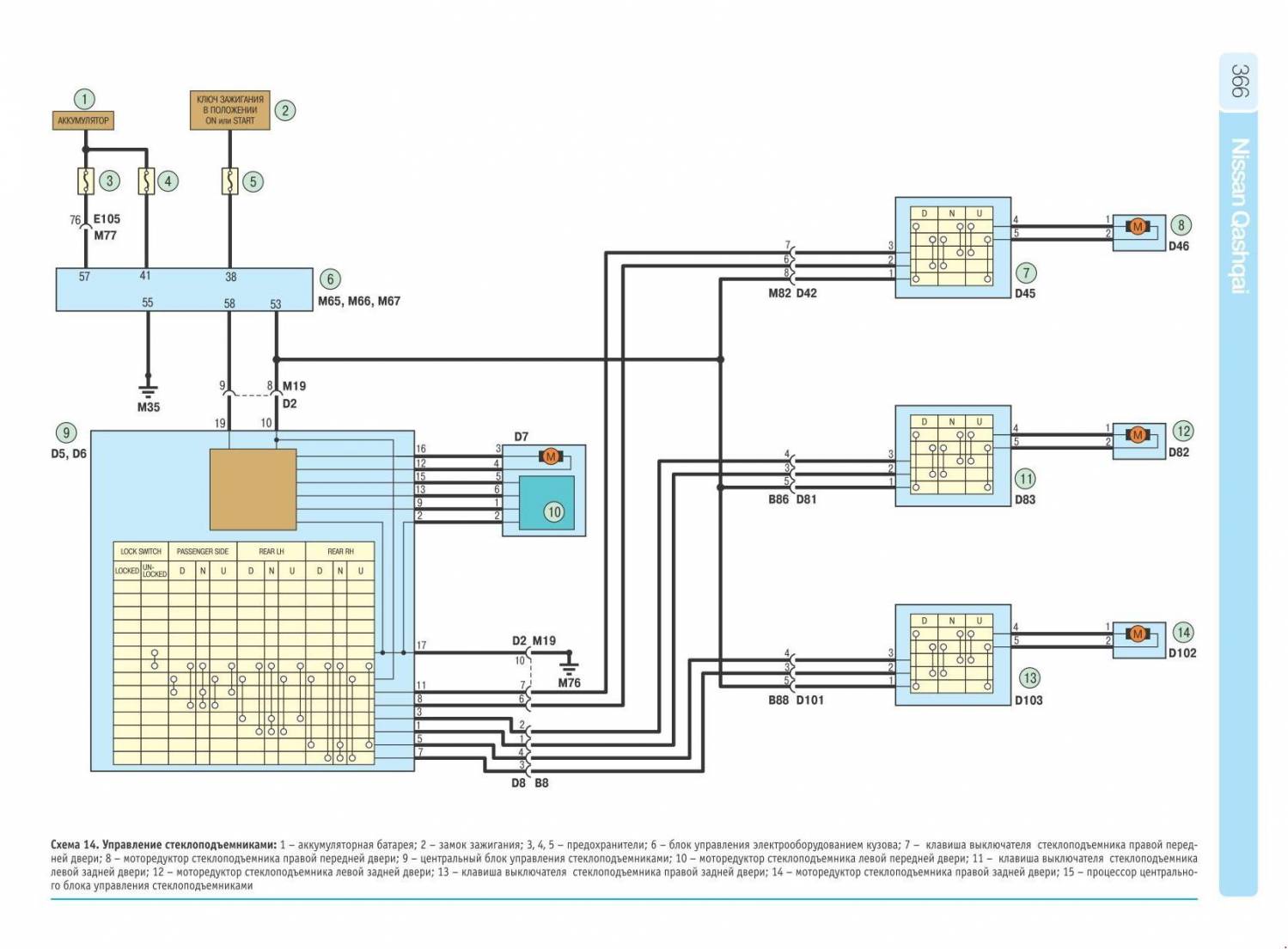

Схема управления стеклоподъемниками
Частые вопросы: предохранители и реле Ниссан Кашкай и Ниссан Кашкай 2
Где находится блок предохранителей на Ниссан Кашкай и Ниссан Кашкай 2?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Ниссан Кашкай и Ниссан Кашкай 2 — в разделе о расположении блоков.
Не работает стеклоподъёмник на Ниссан Кашкай и Ниссан Кашкай 2 — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Что делать, если не работает обогрев заднего стекла на Ниссан Кашкай и Ниссан Кашкай 2?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Почему перегорают предохранители один за другим на Ниссан Кашкай и Ниссан Кашкай 2?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Ниссан Кашкай и Ниссан Кашкай 2?
Схема и таблица предохранителей Ниссан Кашкай и Ниссан Кашкай 2 — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
Можно ли ставить предохранитель большего номинала на Ниссан Кашкай и Ниссан Кашкай 2?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Ниссан Кашкай и Ниссан Кашкай 2 и может привести к оплавлению жгута. Ставьте только значение из таблицы.
Что означает номинал и цвет предохранителя на Ниссан Кашкай и Ниссан Кашкай 2?
В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
Как проверить реле на Ниссан Кашкай и Ниссан Кашкай 2?
Номер позиции реле — в таблице. Перед заменой снимите клемму аккукумулятора; обмотку проверьте мультиметром на целостность.
