RU В этой статье мы разместили схемы электрооборудования, на Toyota Land Cruiser Передняя подвеска независимая, со стойками (пружина с амортизатором), рычагами и поперечиной стабилизатора. Задний мост выполнен в виде жесткой балки с пружинами и амортизаторами, соединенной с кузовом 4 продольными и одной поперечной штангами. Рулевое управление реечное. Передние тормоза – дисковые, задние – барабанные, оборудованы вакуумным усилителем.
Сокращения использующиеся на схемах электрооборудования
АВS Система антиблокировки тормозов
А/ С Кондиционер
ACV Пневмораспределитель
А/ Т Автоматическая коробка передач
СОМВ. Комбинированный
ECU Электронный блок управления
EFI Электронный впрыск топлива
Ex. Кроме
FL Пережигаемая перемычка
IIA Комбинированная система зажигания
ISC Система поддержания постоянной скорости работы двигателя в режиме холостого хода
J/ В Блок предохранителей
LH На левой стороне
LHD Модель с левым расположением руля
M/ T Механическая коробка передач
O/ D Повышающая передача
PTC Положительный температурный коэффициент сопротивления
RH На правой стороне
RHD Модель с правым расположением руля
SW Выключатель
TEMP. Температура
VSV Вакуумный клапан
w/ с
w/ o без

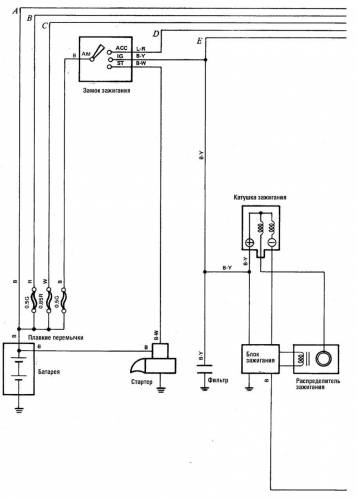

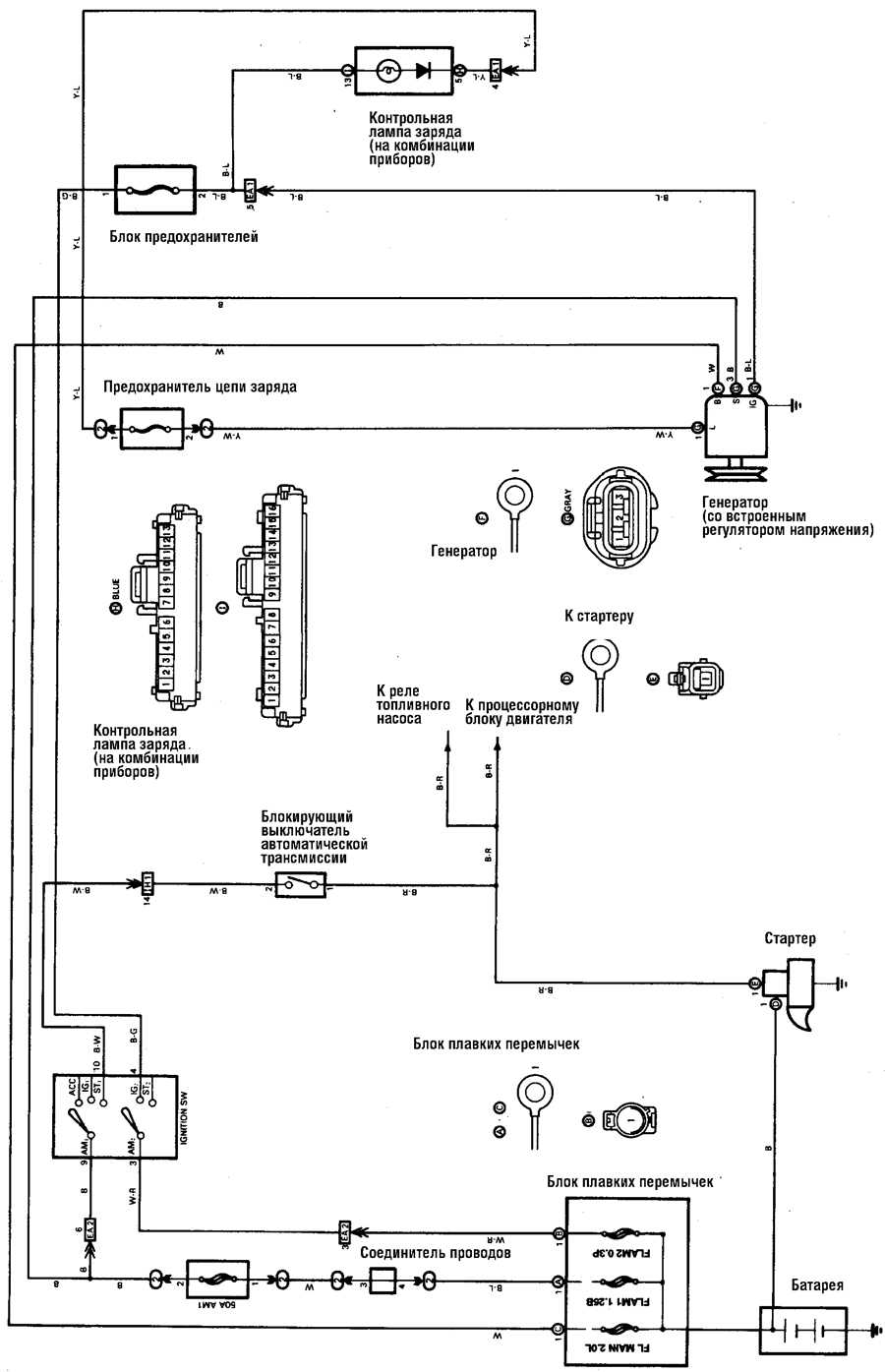

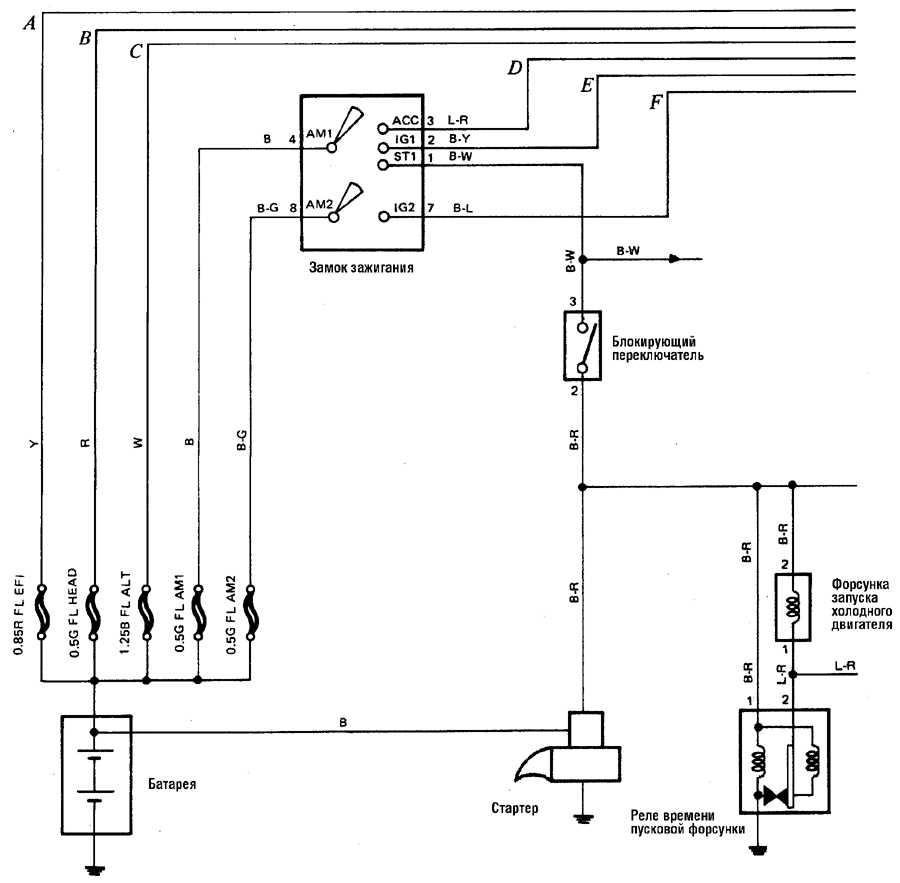

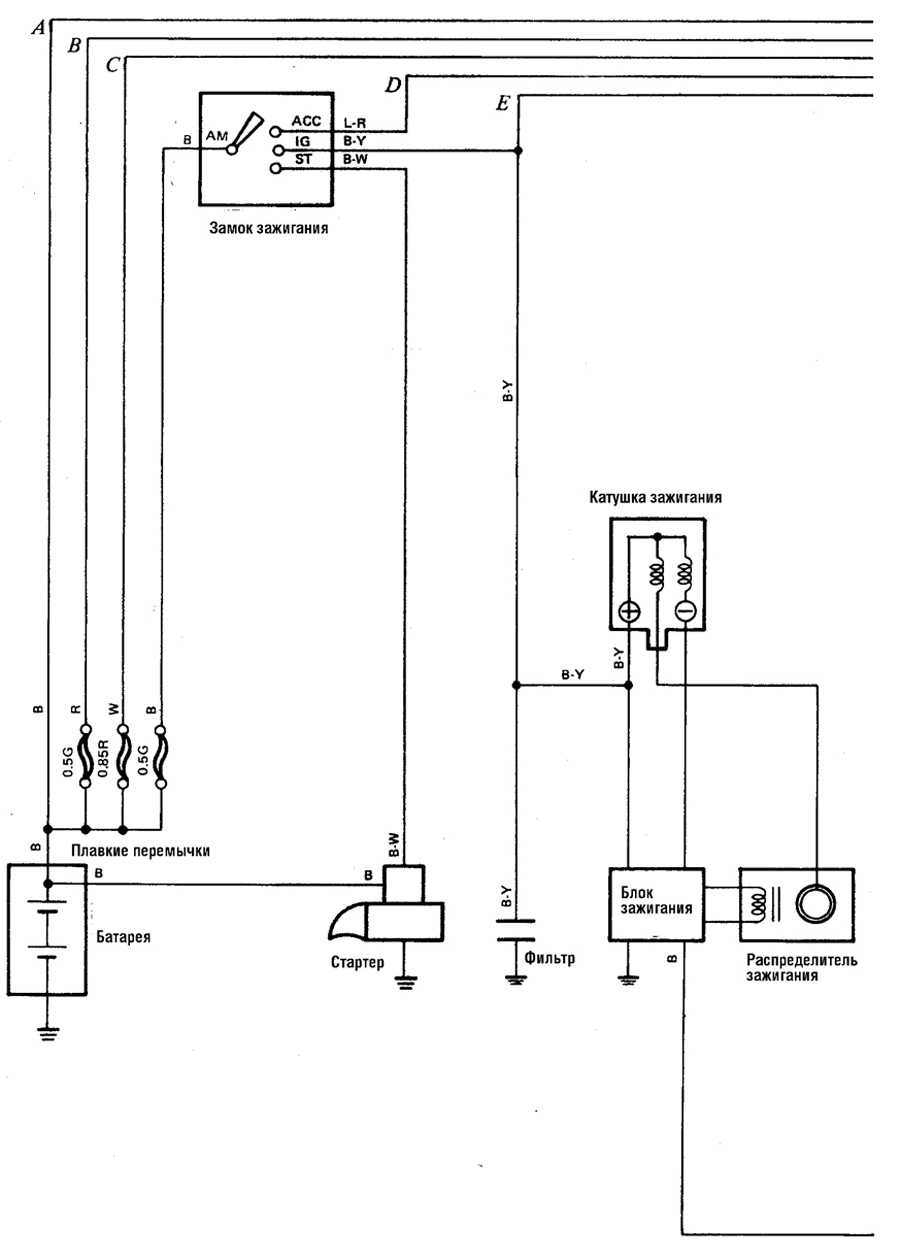

Схема заряда батареи на Toyota Land Cruiser

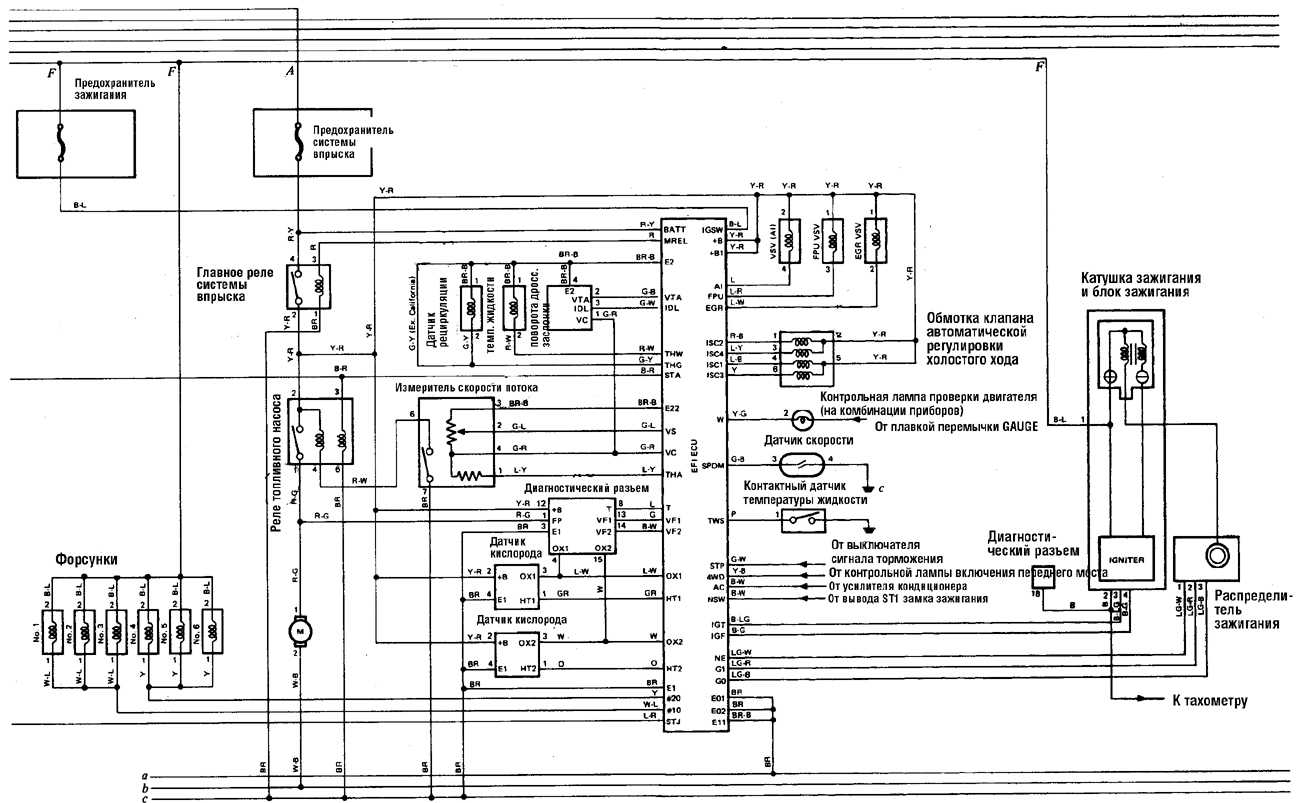

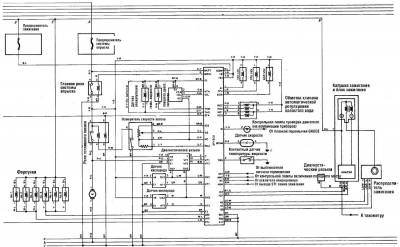

Электросхема системы управления двигателем и трансмиссией

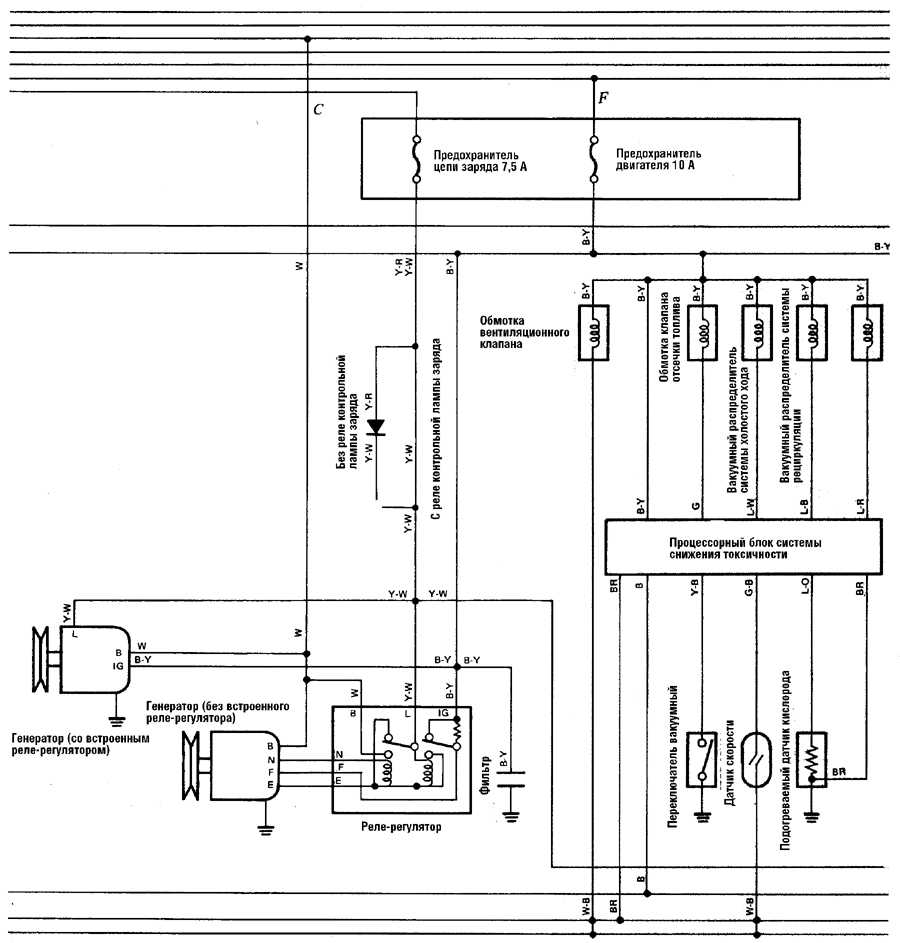

Типовая схема электрооборудования 4-цилиндрового двигателя

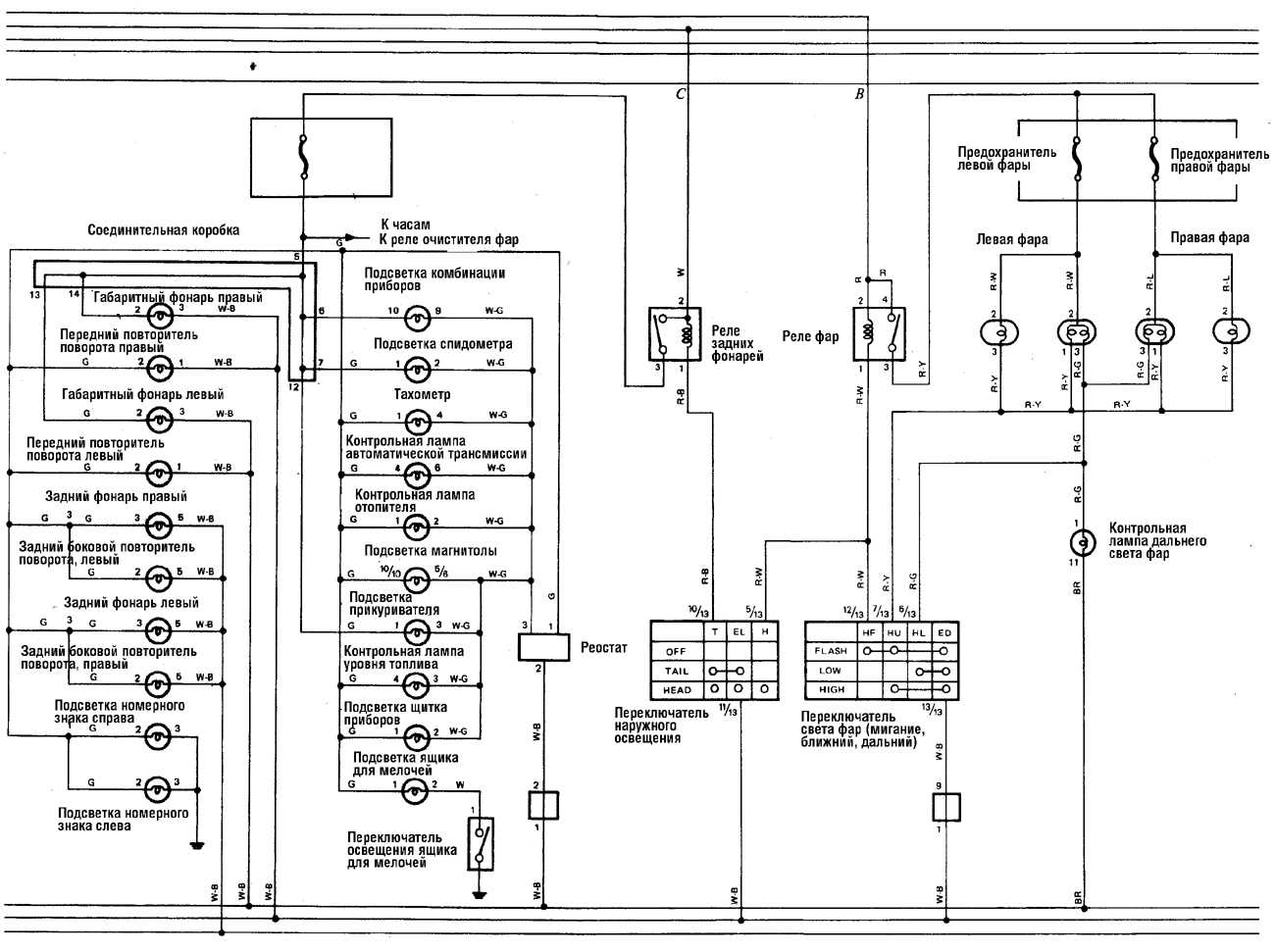

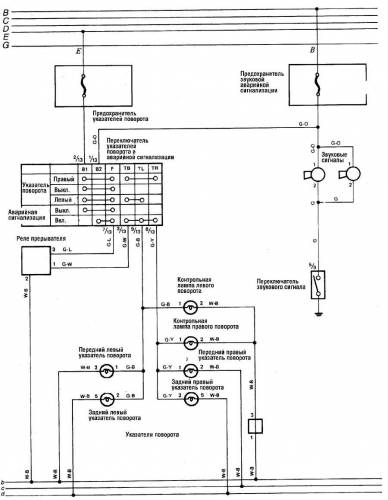

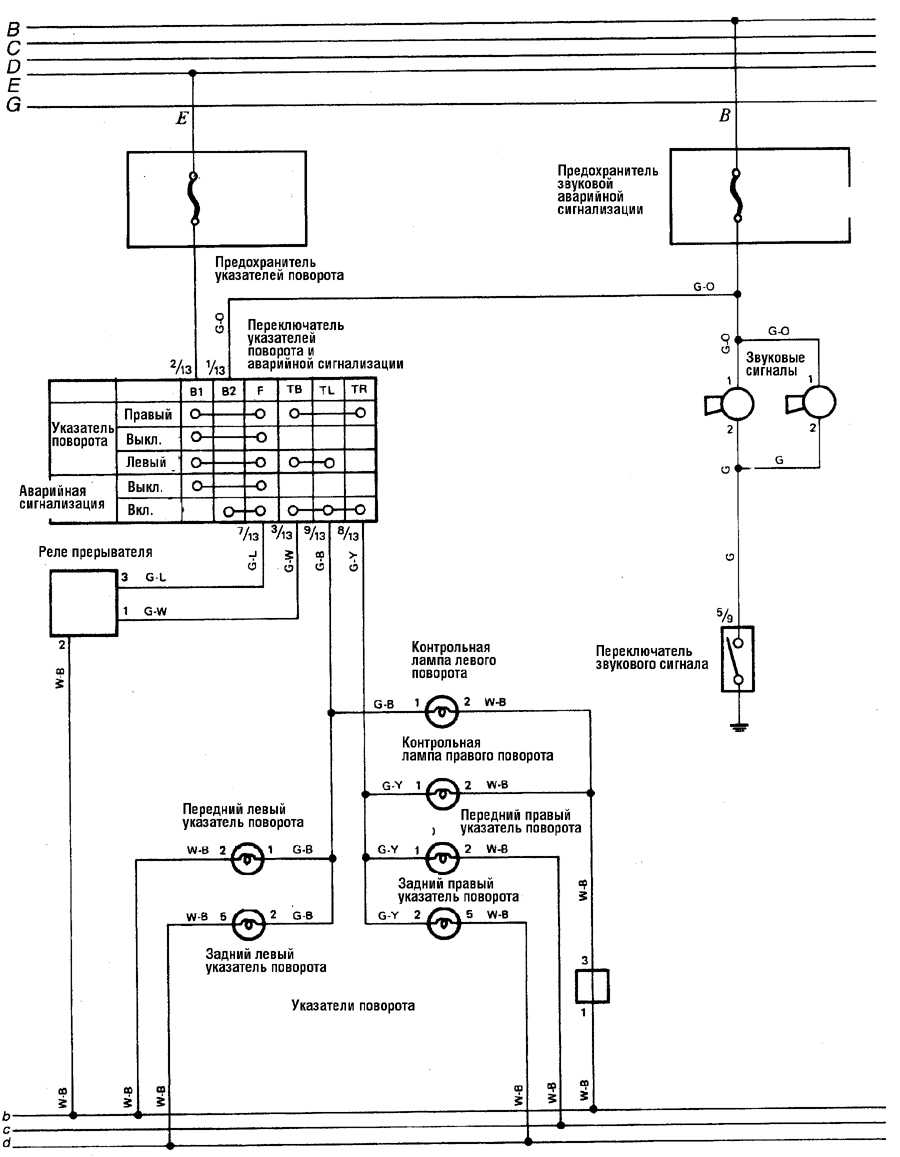

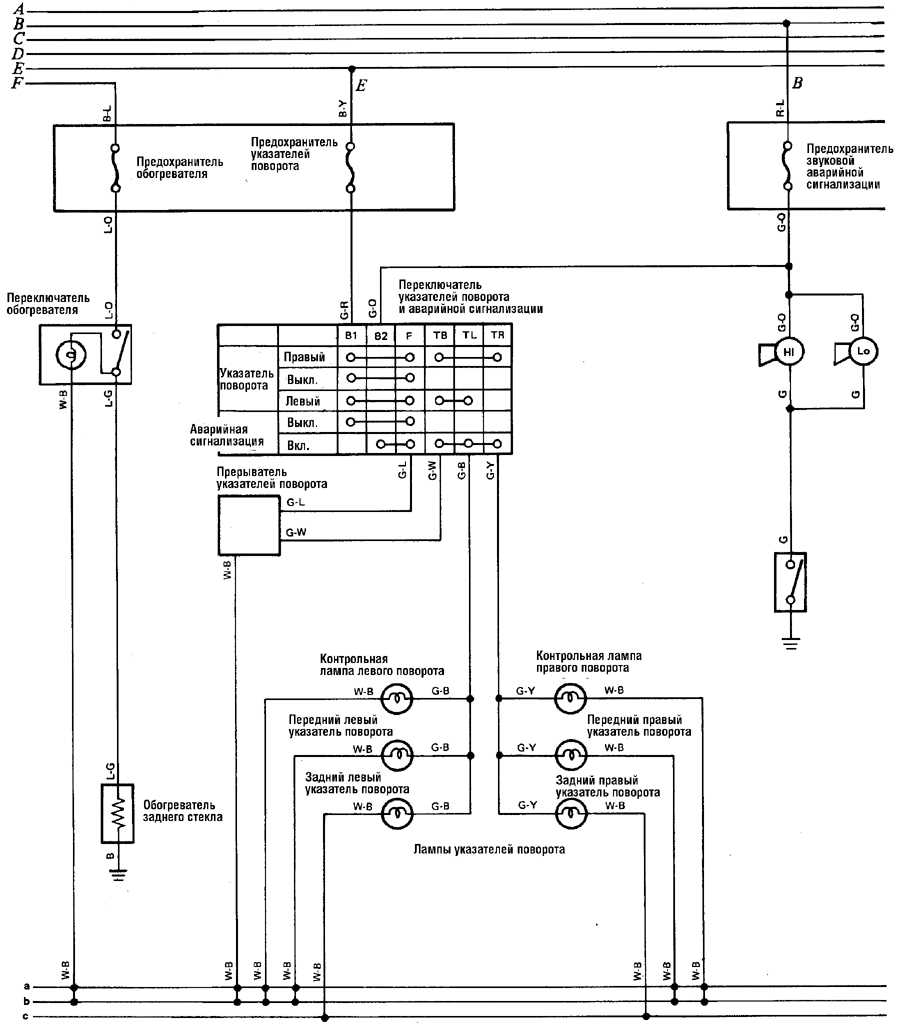

Эл.схема осветительных приборов на Тойота Ленд Крузер

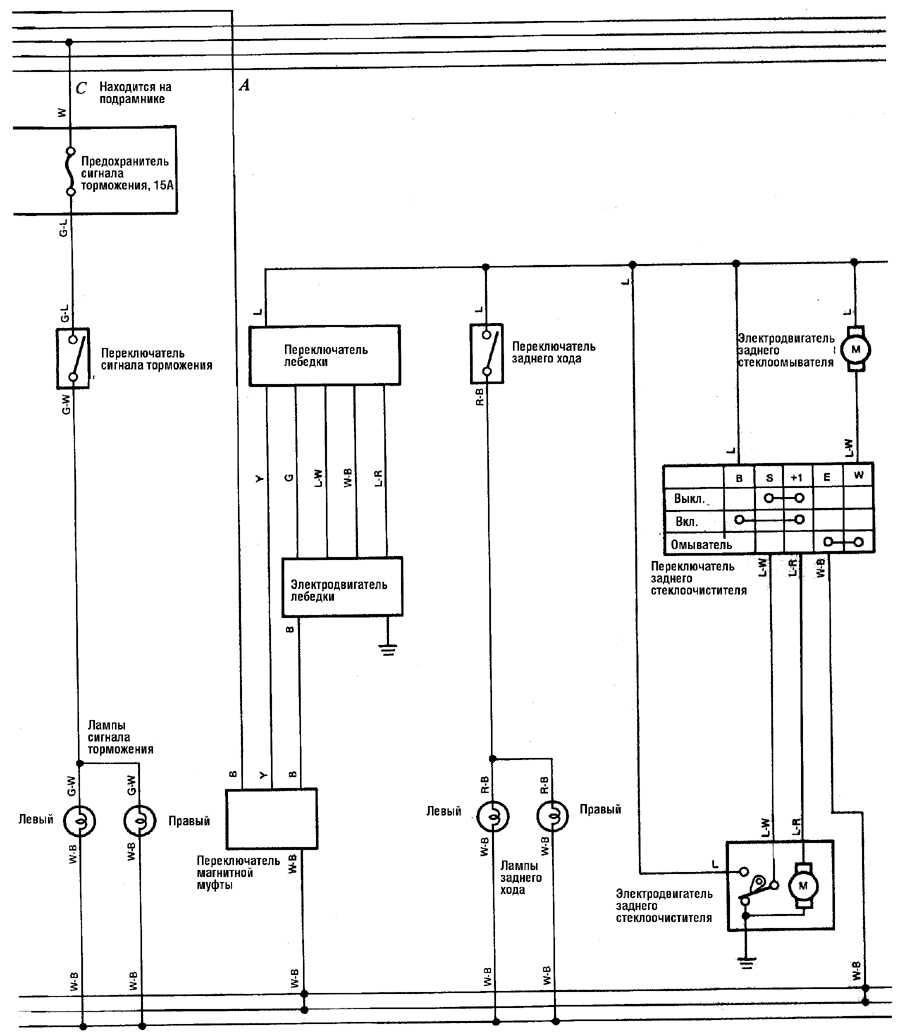

Схема сигнала заднего хода

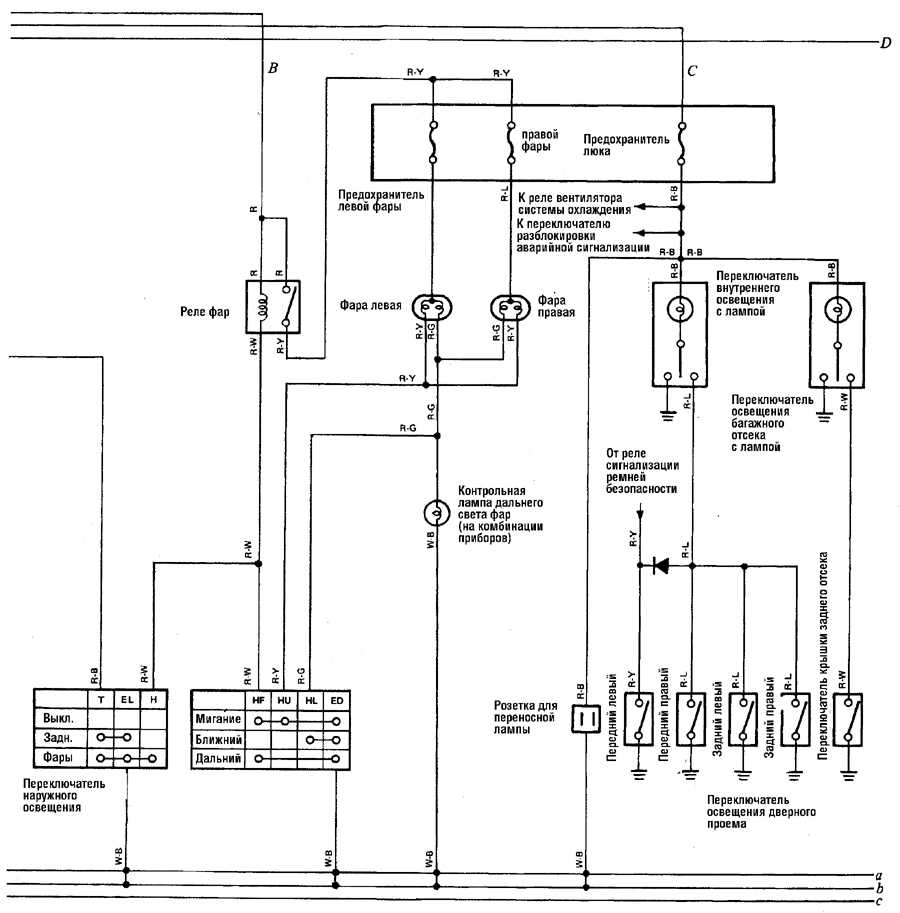

Фары — схема на Тойота Ленд Крузер

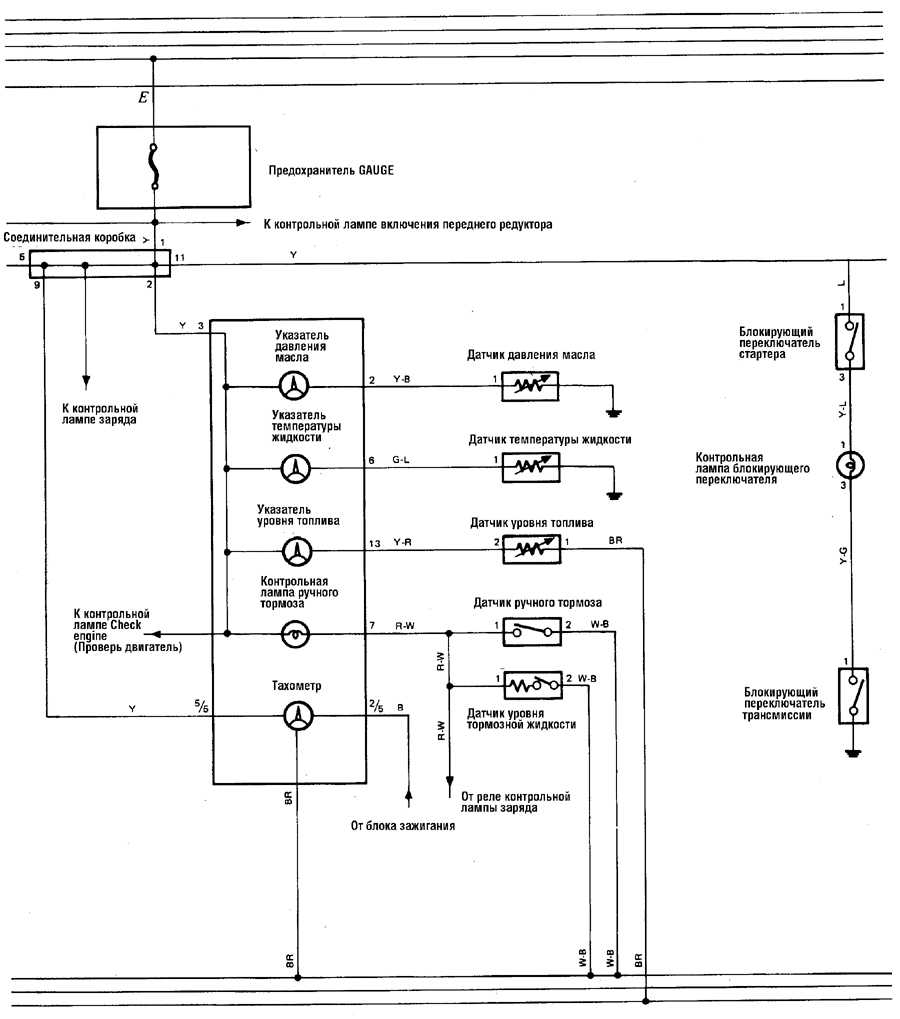

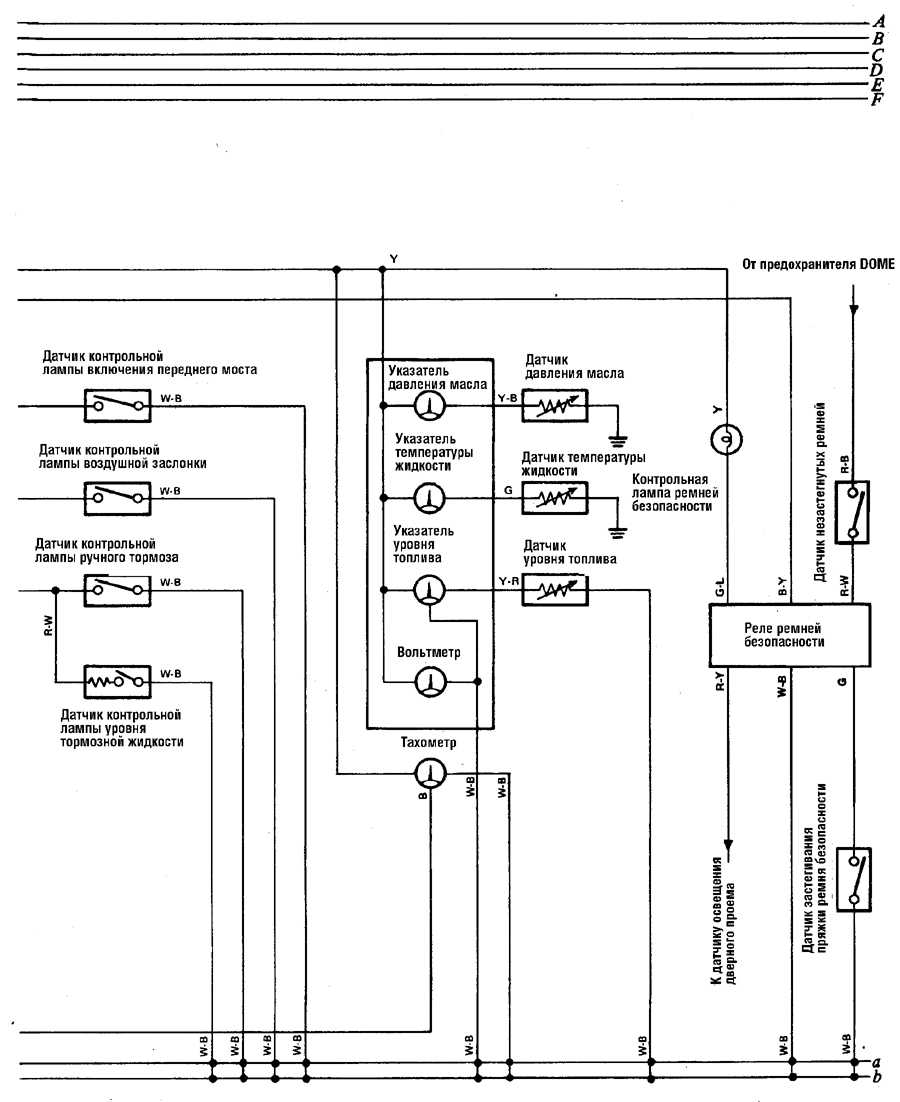

Освещение щитка приборов — эл.схема на Тойота Ленд Крузер
Освещение внутри салона — схема

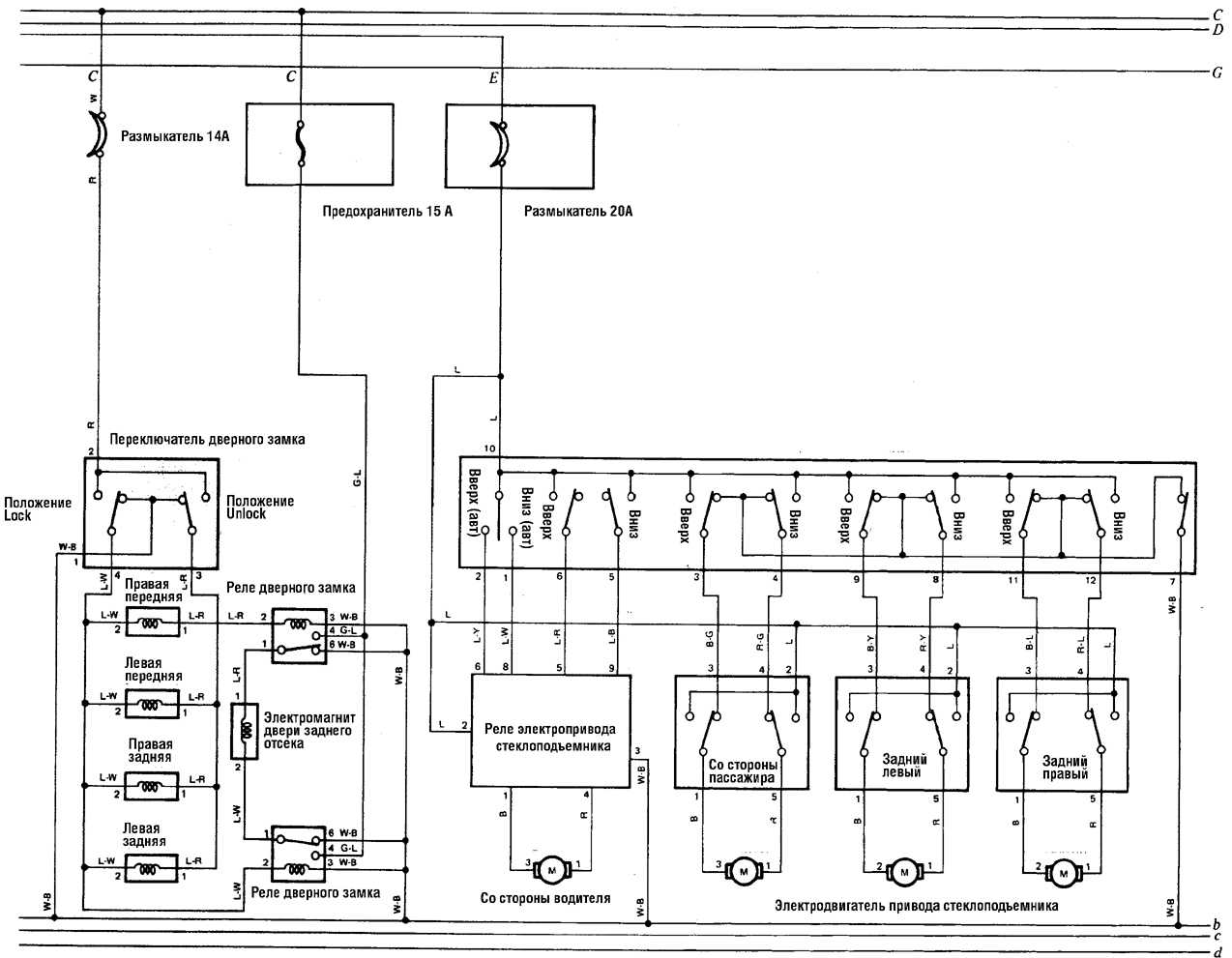

Электрооборудование дверей на Тойота Ленд Крузер
Схема круиз-контроля двигателя 3,4 л V6
Круиз-контроль 4-цилиндрового двигателя — схема

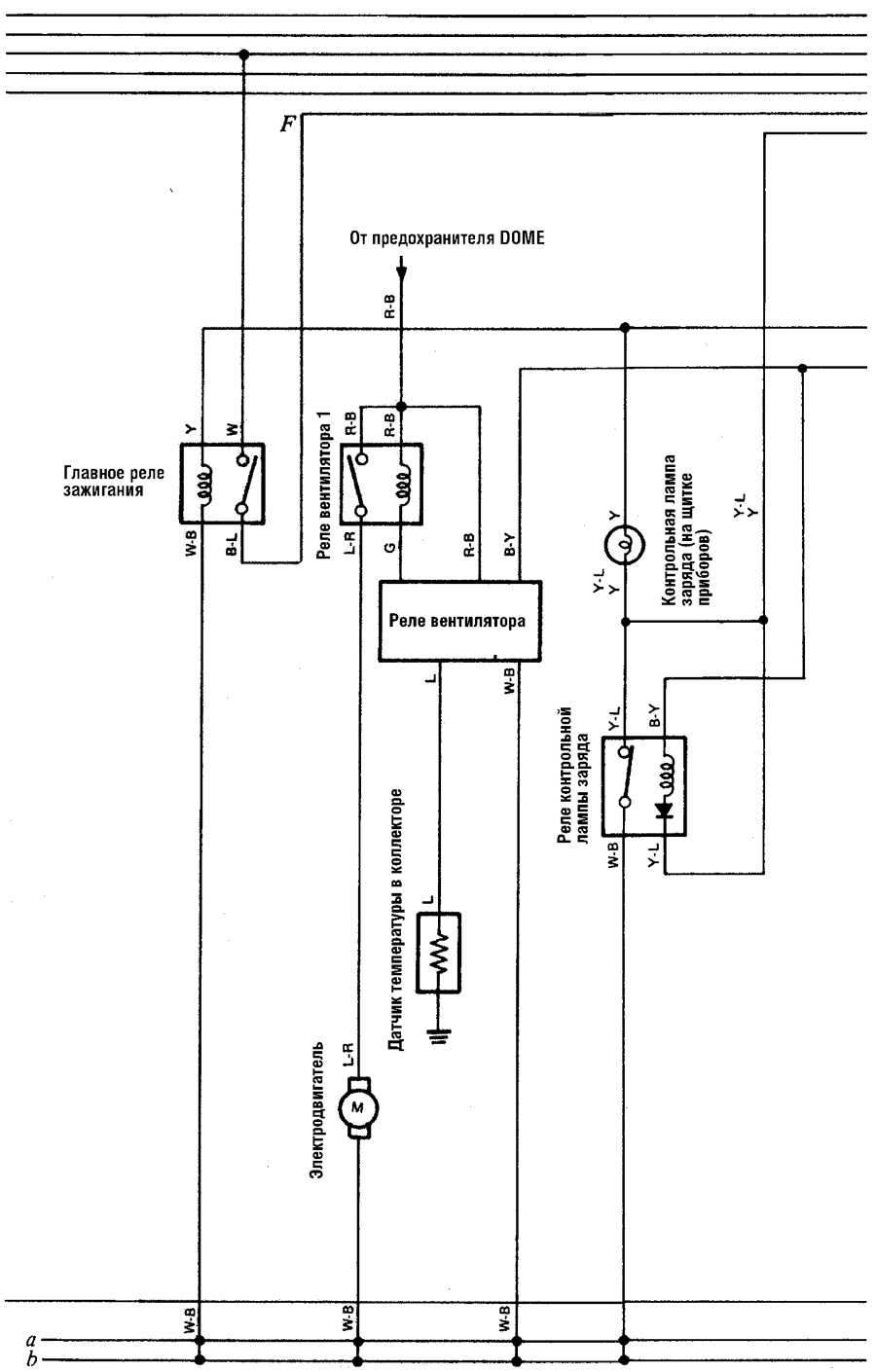

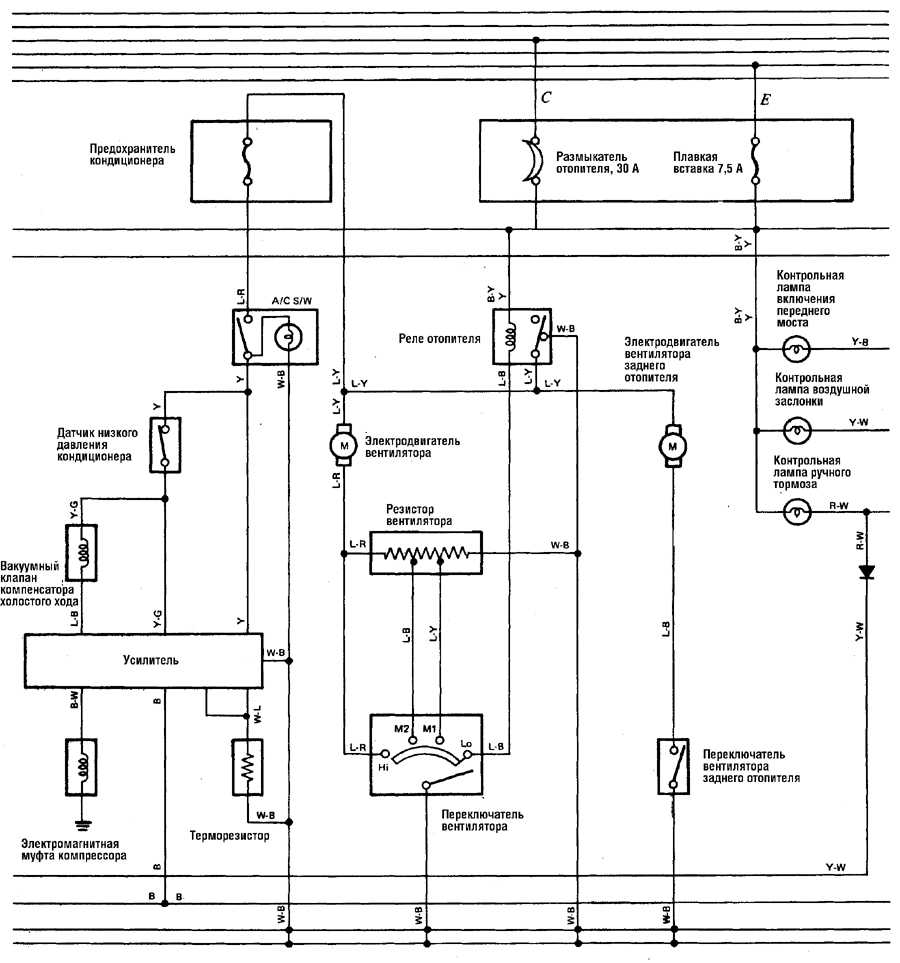

Отопитель и кондиционер — электросхема

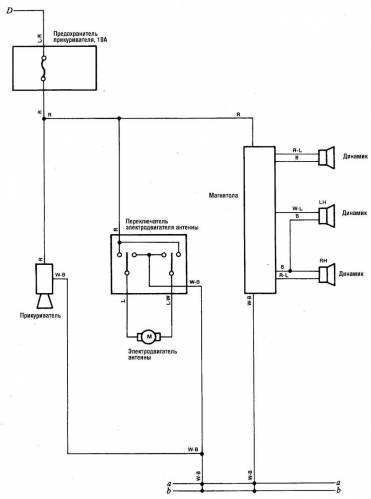

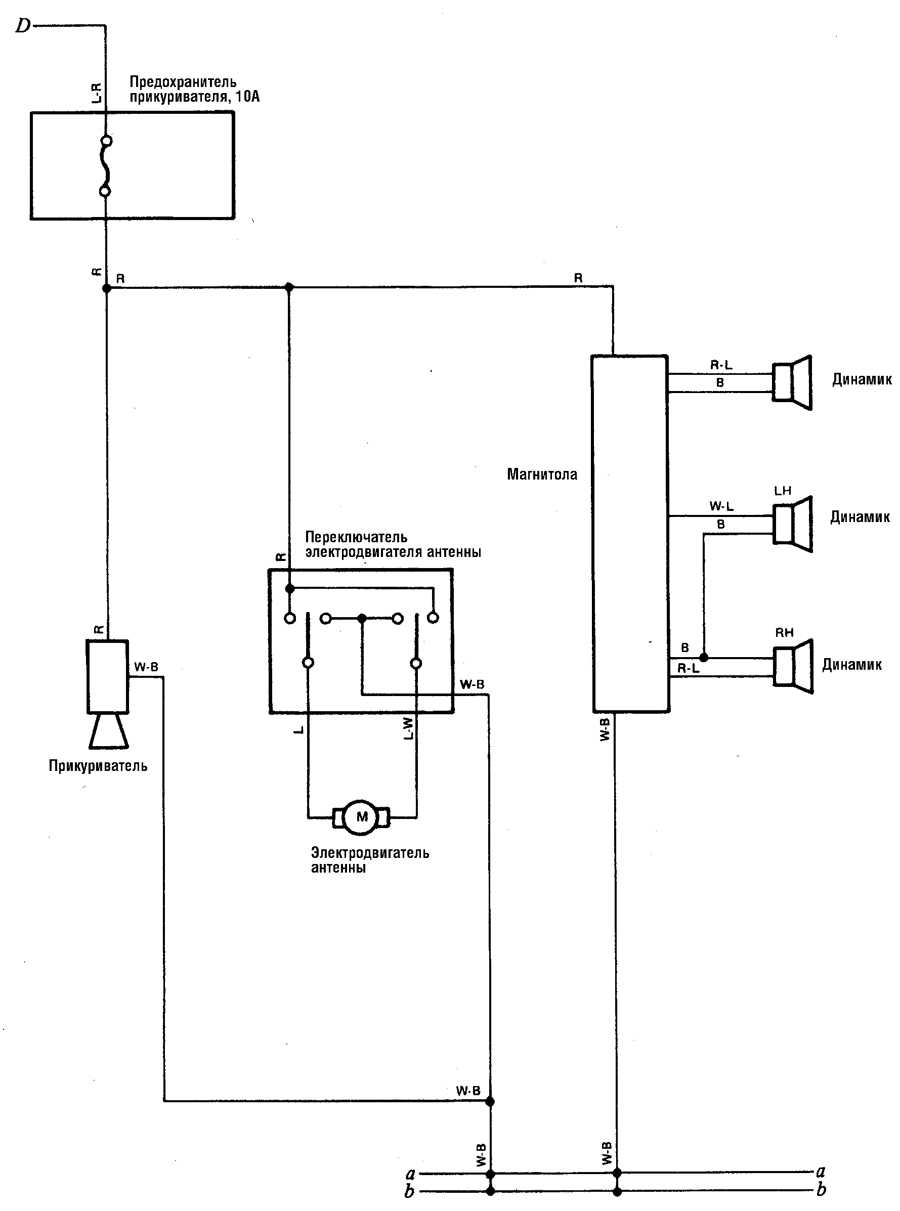

Магнитола и аудиосистема — эл.схема на Toyota Land Cruiser

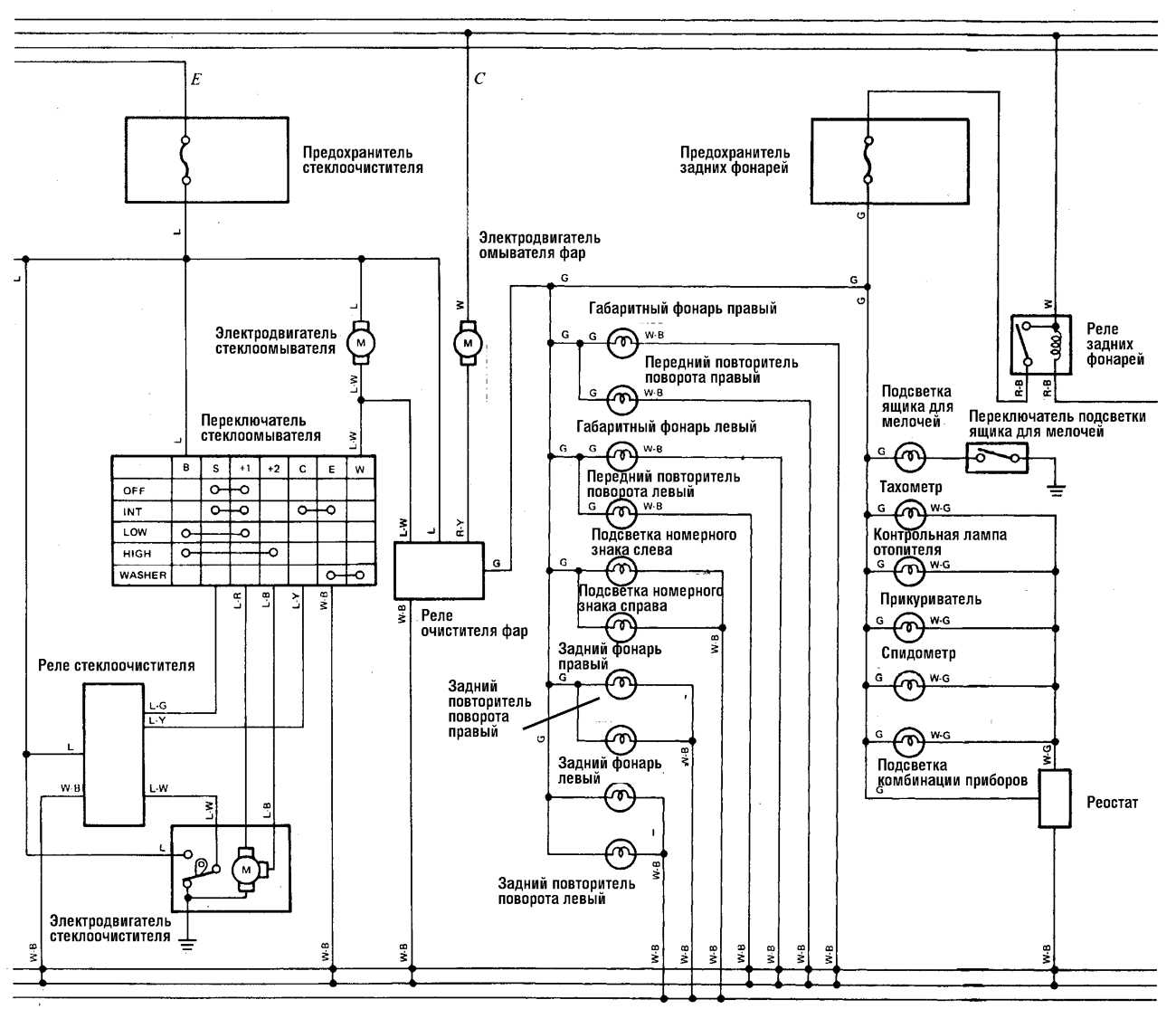

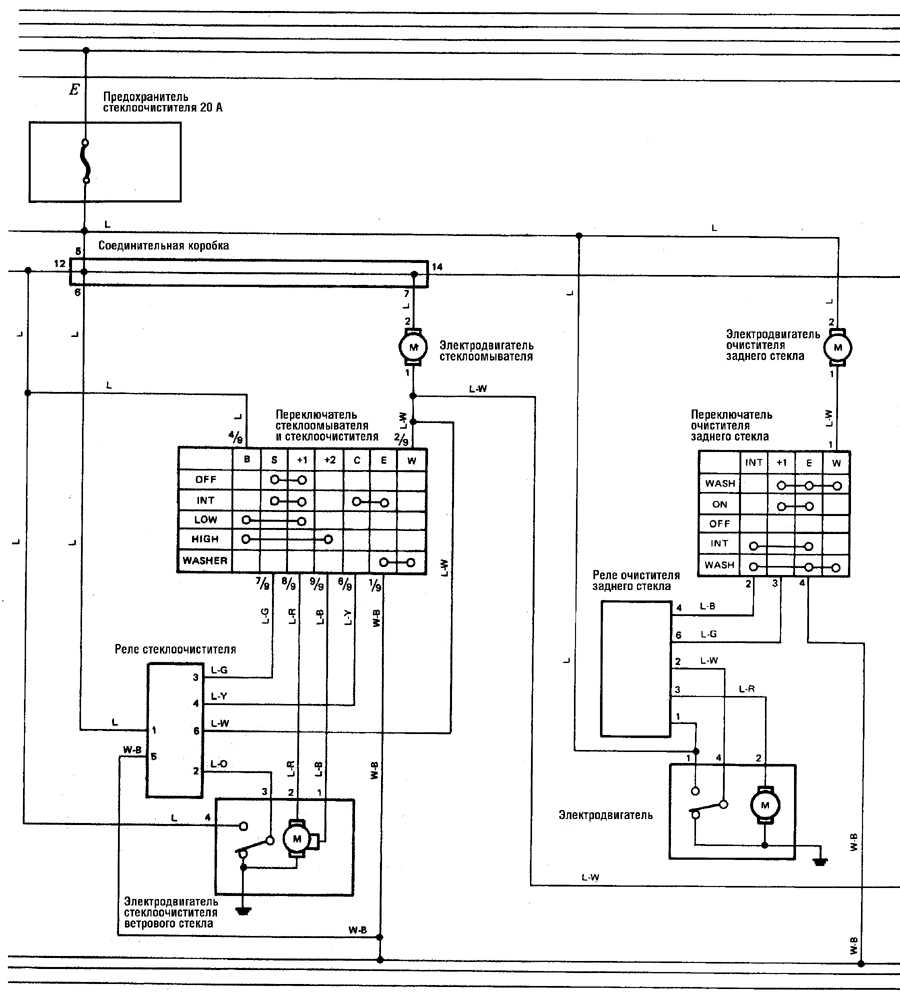

Схема стеклоочистителей на Toyota Land Cruiser
Частые вопросы: предохранители и реле Тойота Ленд Крузер
Где находится блок предохранителей на Тойота Ленд Крузер?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Тойота Ленд Крузер — в разделе о расположении блоков.
Какой предохранитель отвечает за магнитолу на Тойота Ленд Крузер?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Какой предохранитель отвечает за стеклоочистители на Тойота Ленд Крузер?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Тойота Ленд Крузер?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Тойота Ленд Крузер?
Схема и таблица предохранителей Тойота Ленд Крузер — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
Можно ли ставить предохранитель большего номинала на Тойота Ленд Крузер?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Тойота Ленд Крузер и может привести к оплавлению жгута. Ставьте только значение из таблицы.
Что означает номинал и цвет предохранителя на Тойота Ленд Крузер?
В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
Как проверить реле на Тойота Ленд Крузер?
Номер позиции реле — в таблице. Перед заменой снимите клемму аккукумулятора; обмотку проверьте мультиметром на целостность.
