RU В этой статье, речь пойдет о всеми известном Opele Corsa D и схемы электрооборудования к нему. Четвертое поколение Opel Corsa, успешно находит своих покупателей с осени 2006 года и является одним из лидеров по объему реализованных машин в классе В. В декабре 2010 года, обновленный и модернизированный Opel Corsa D предстал перед автолюбителями в итальянской Болонье. За без малого тридцатилетнюю историю, хэтчбек Opel Corsa (выпускается с 1983 года) разошелся по миру более чем 11-ти миллионным тиражом. Для Opel AG компактный Corsa является двигателем модельной линейки и обеспечивает компании львиную долю продаж.

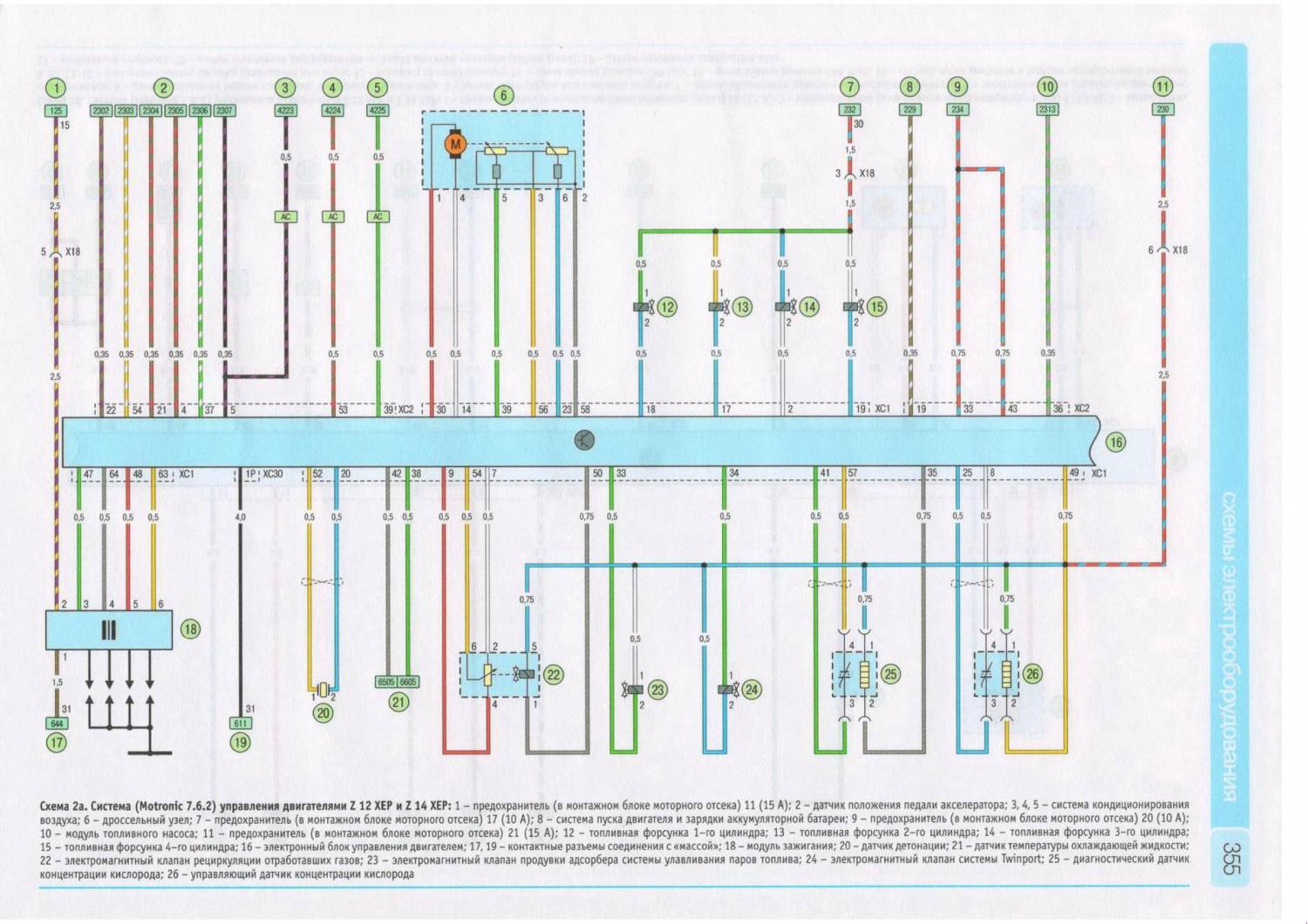

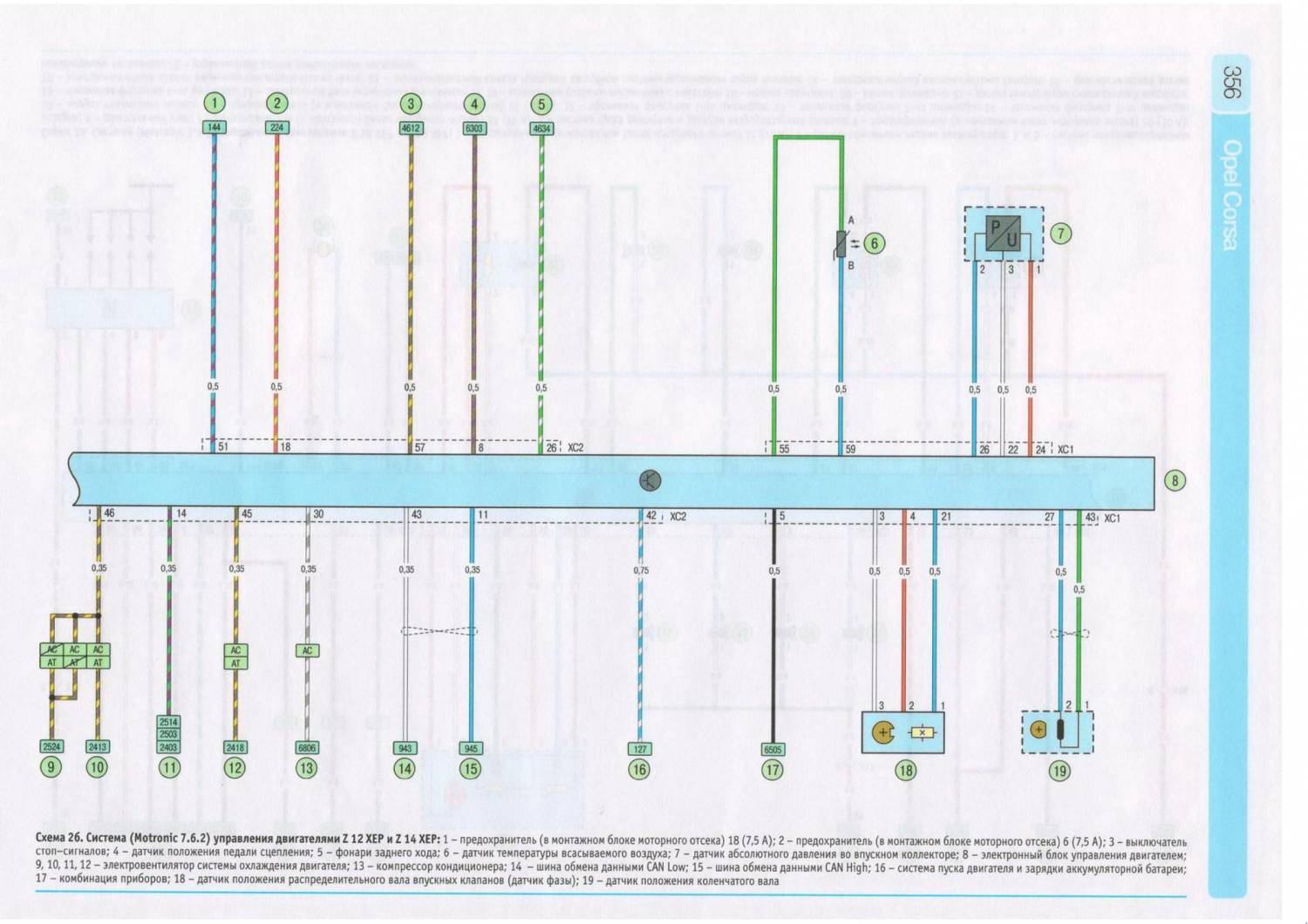

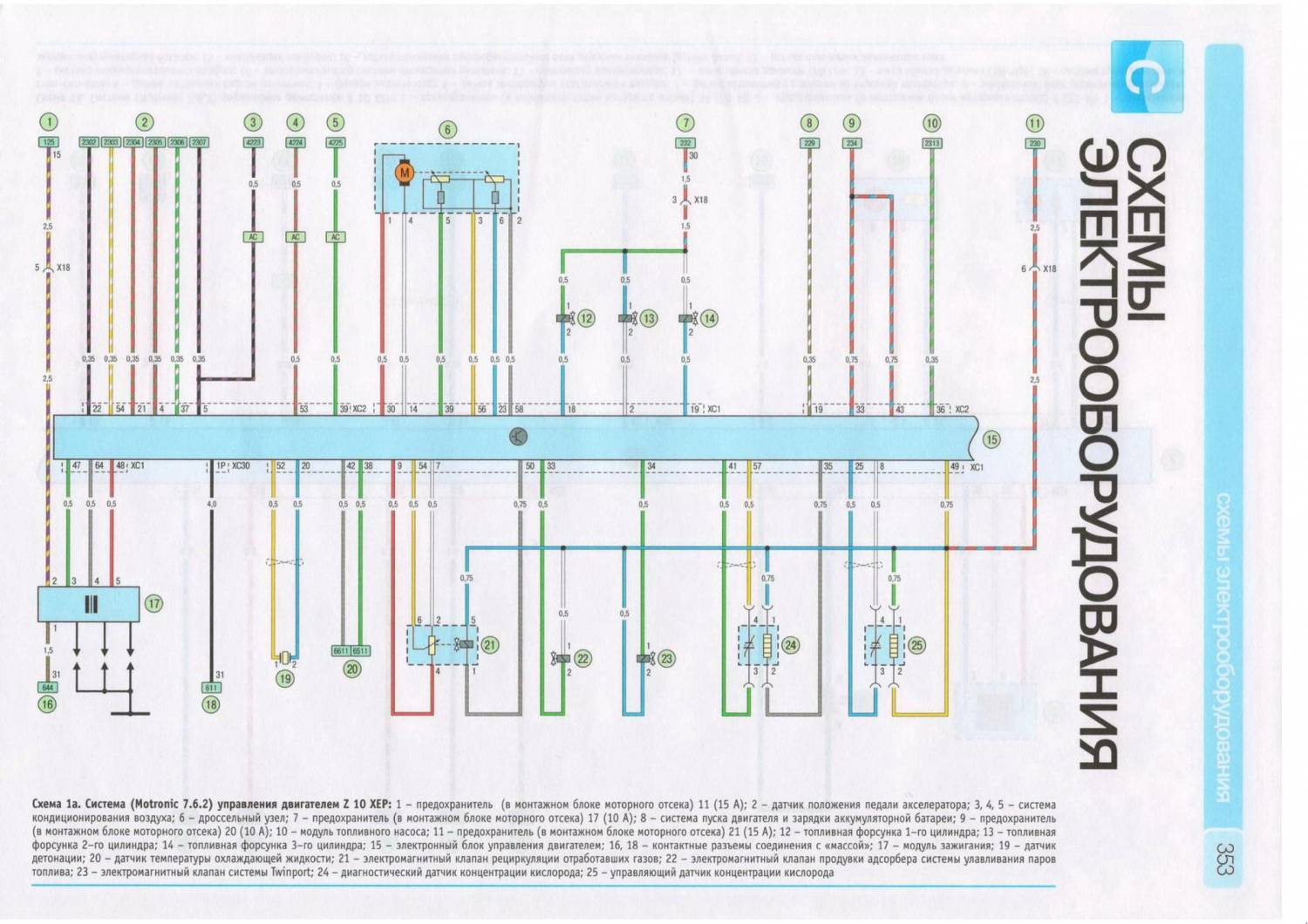

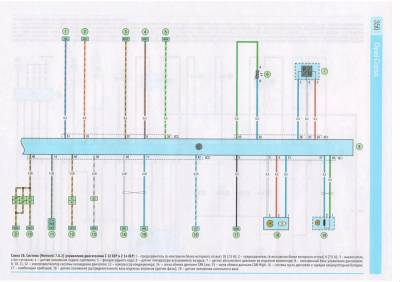

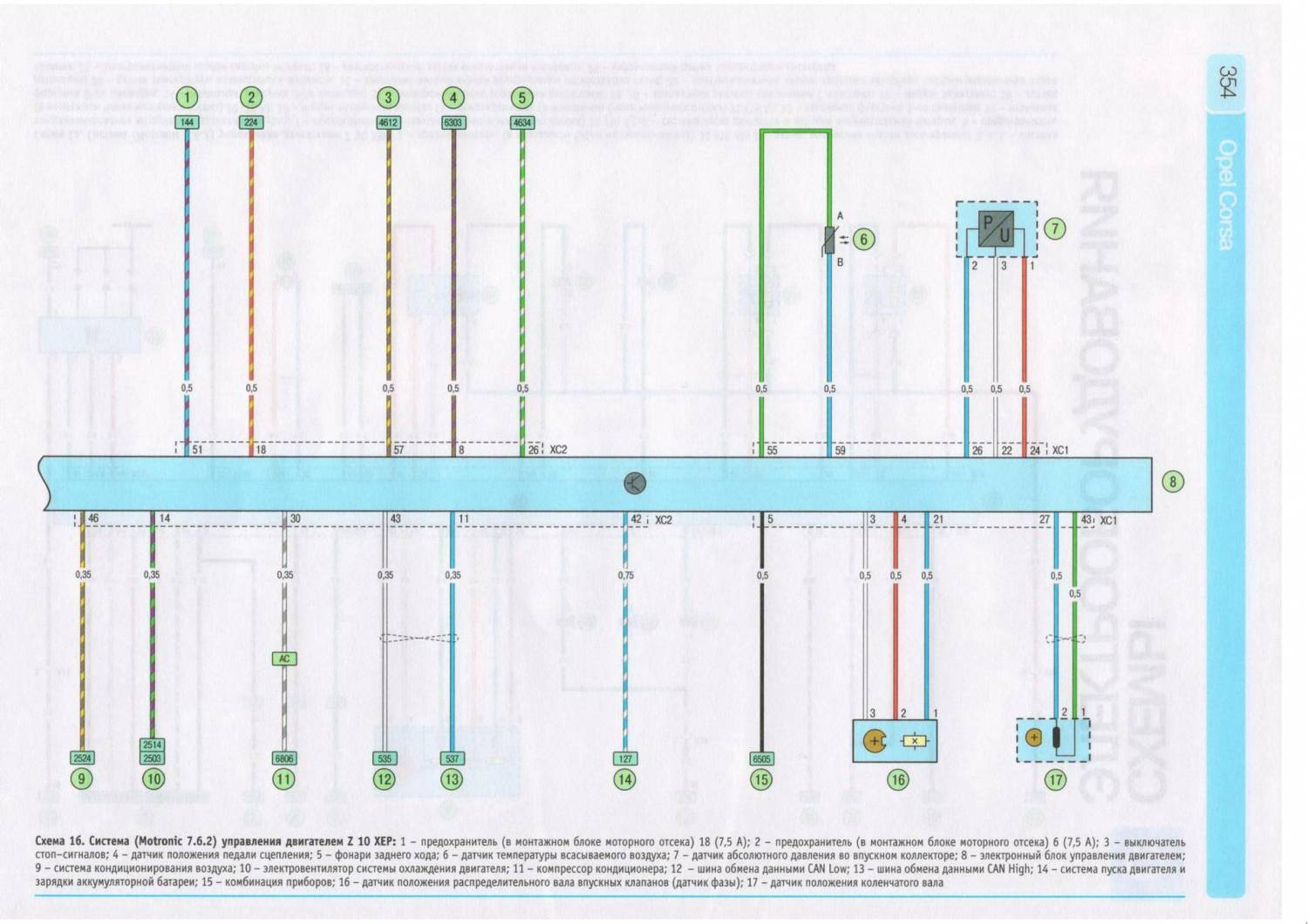

Схема системы Motronic-7.6.2 управления двигателем Z 10 и 14 ХЕР

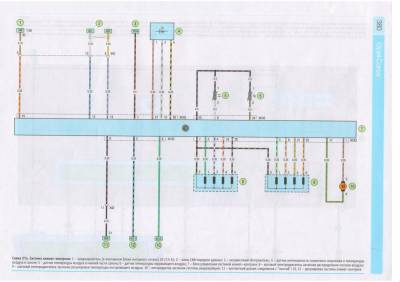

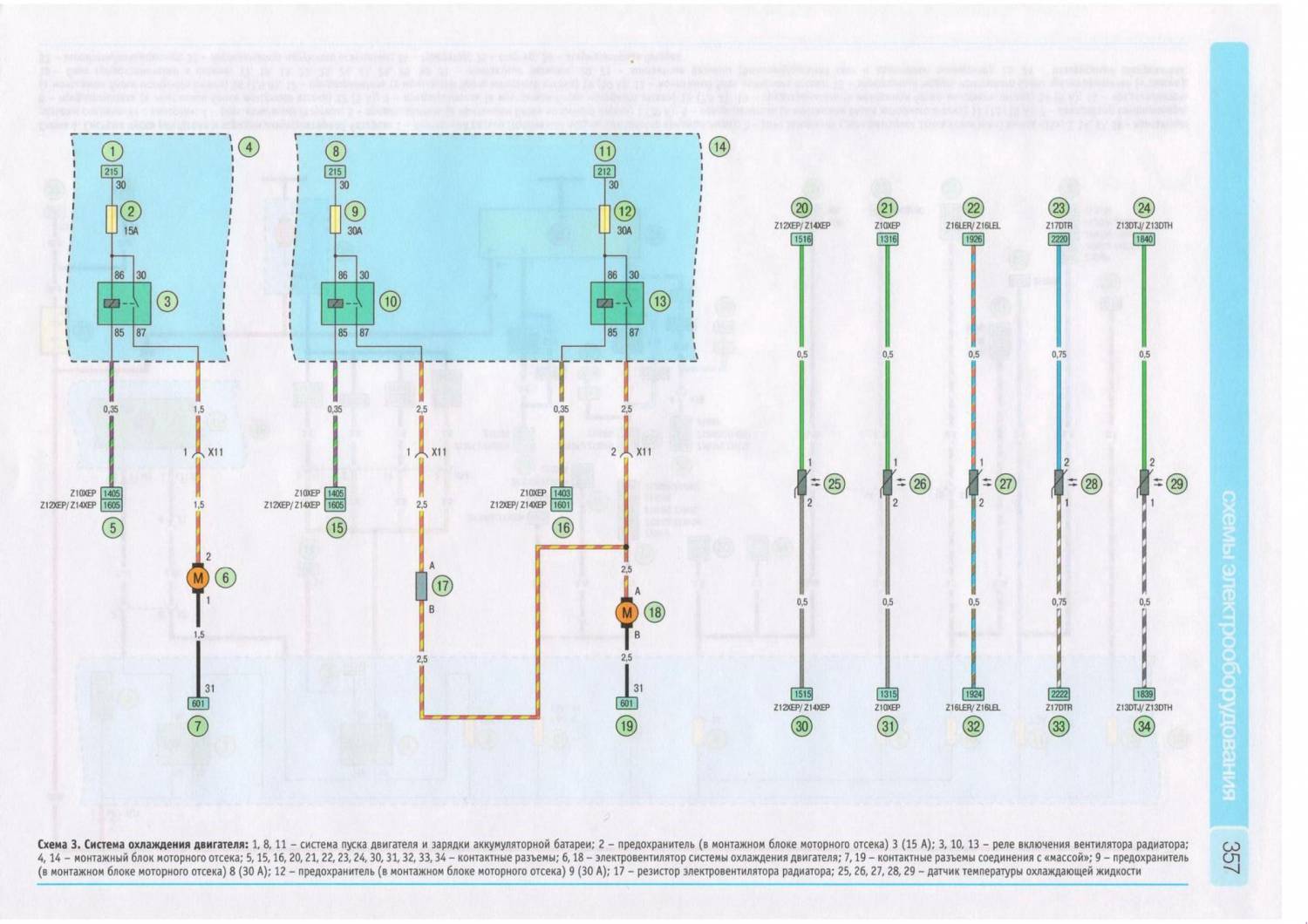

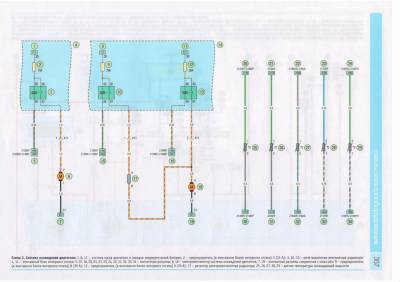

Электросхема системы охлаждения двигателя на Опель Корса

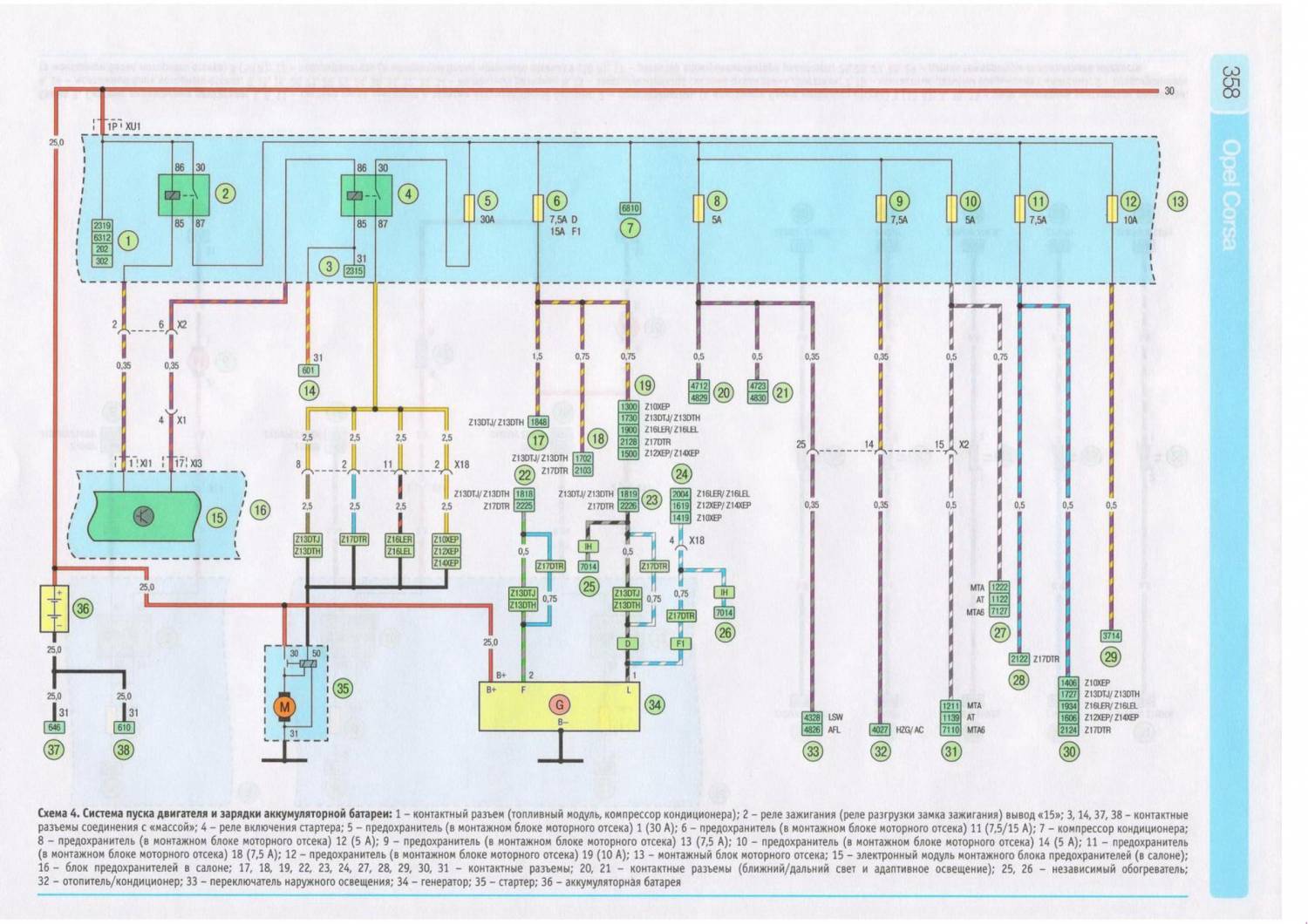

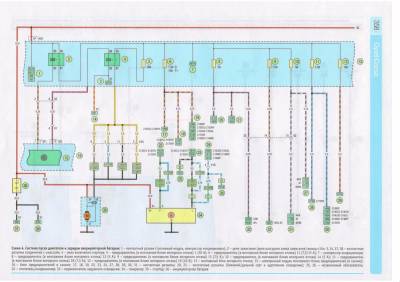

Эл.схема системы пуска двигателя и зарядки аккумуляторной батареи

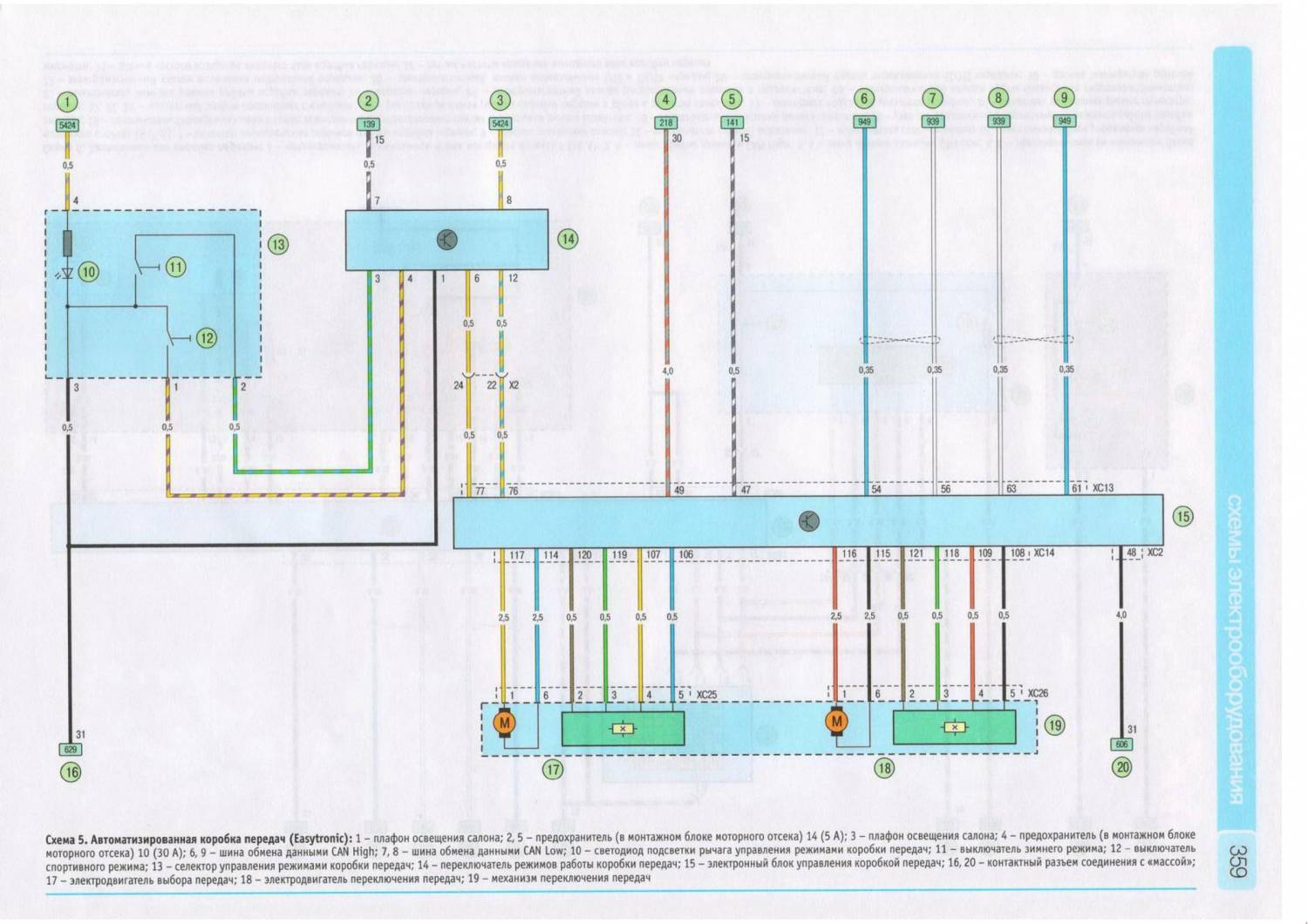

Схема автоматизированной коробки передач — Easytronic

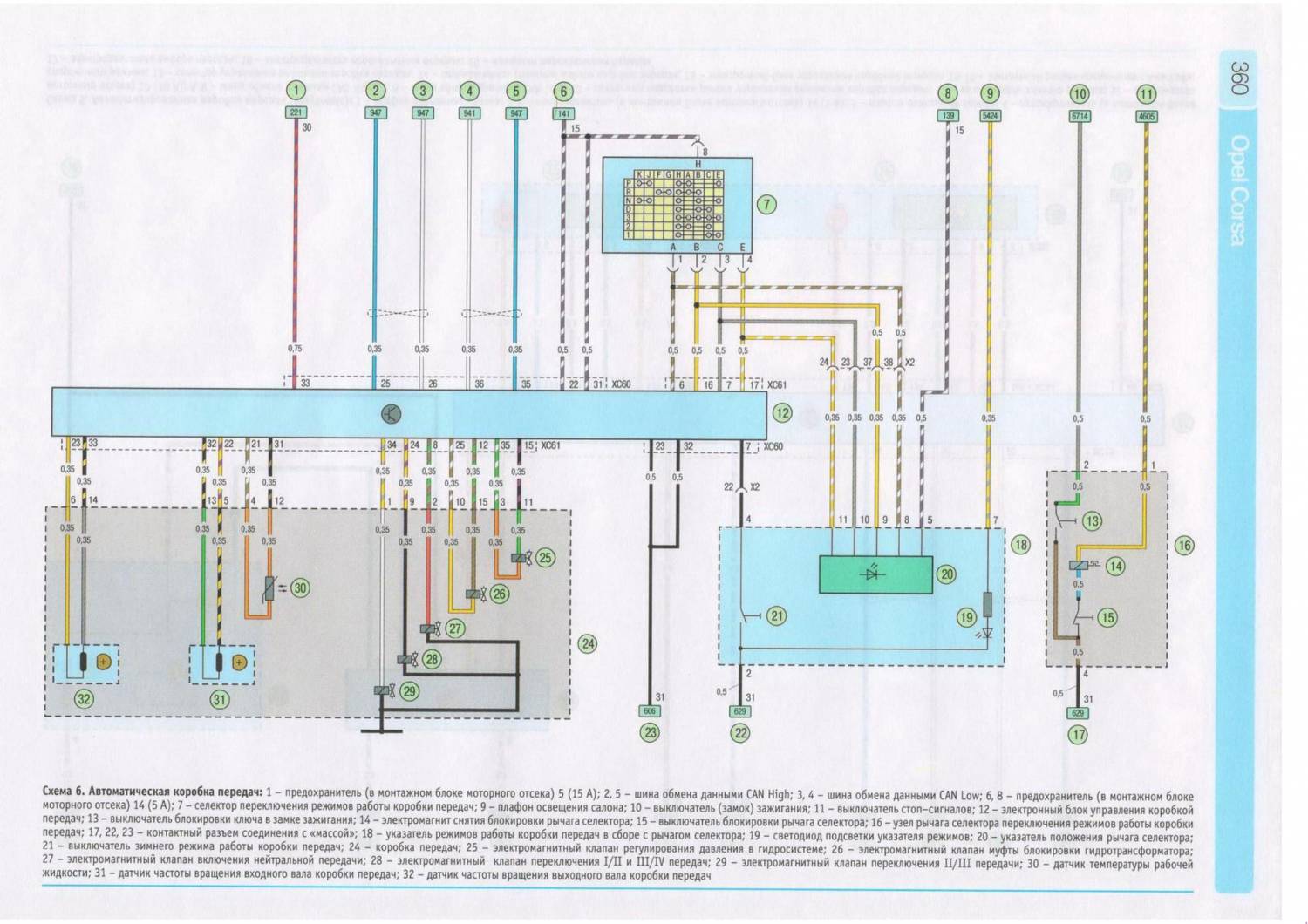

Электросхема АКП на Opel Corsa

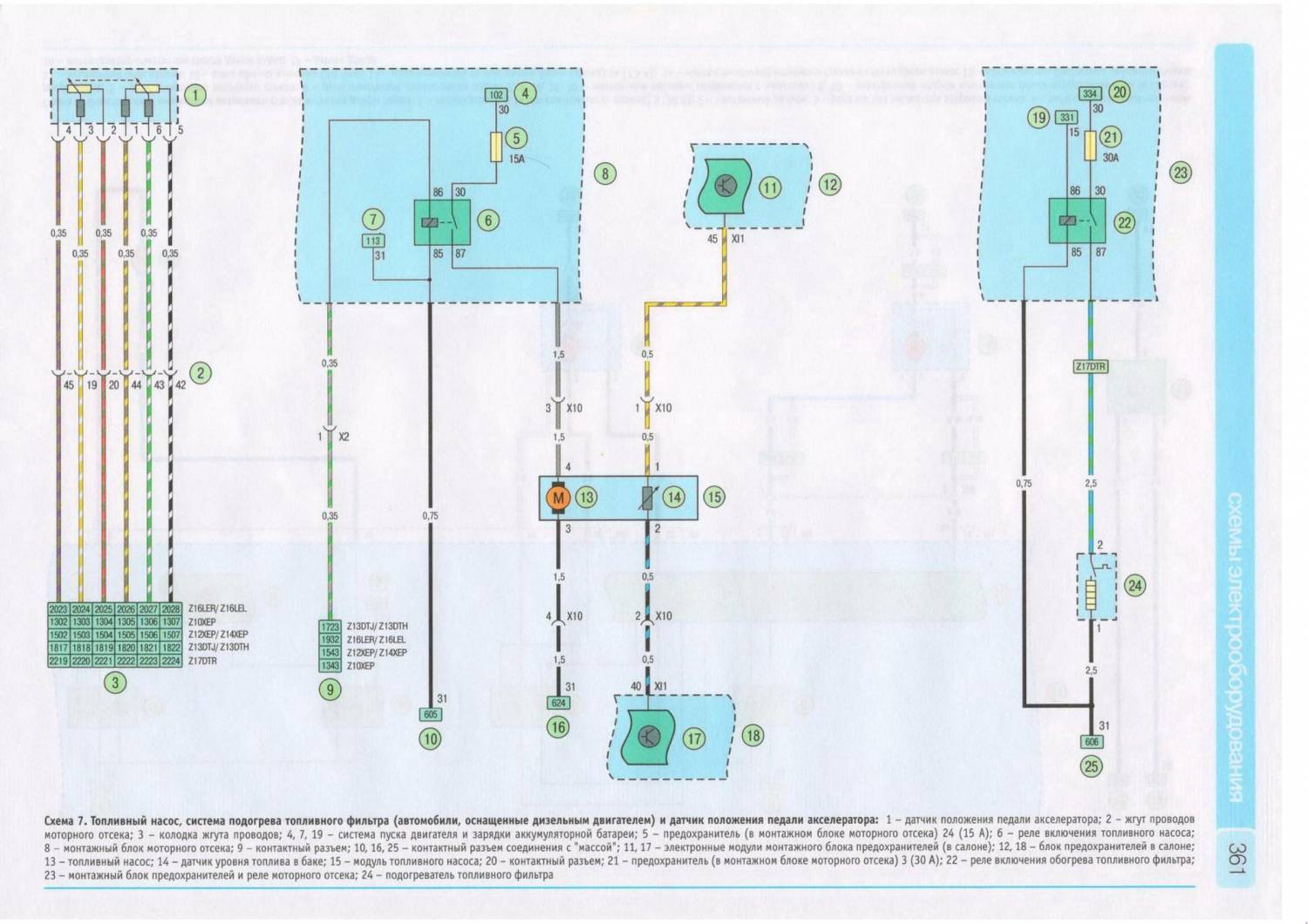

Эл.схема топливного насоса, системы подогрева топливного фильтра и датчик положения педали акселератора

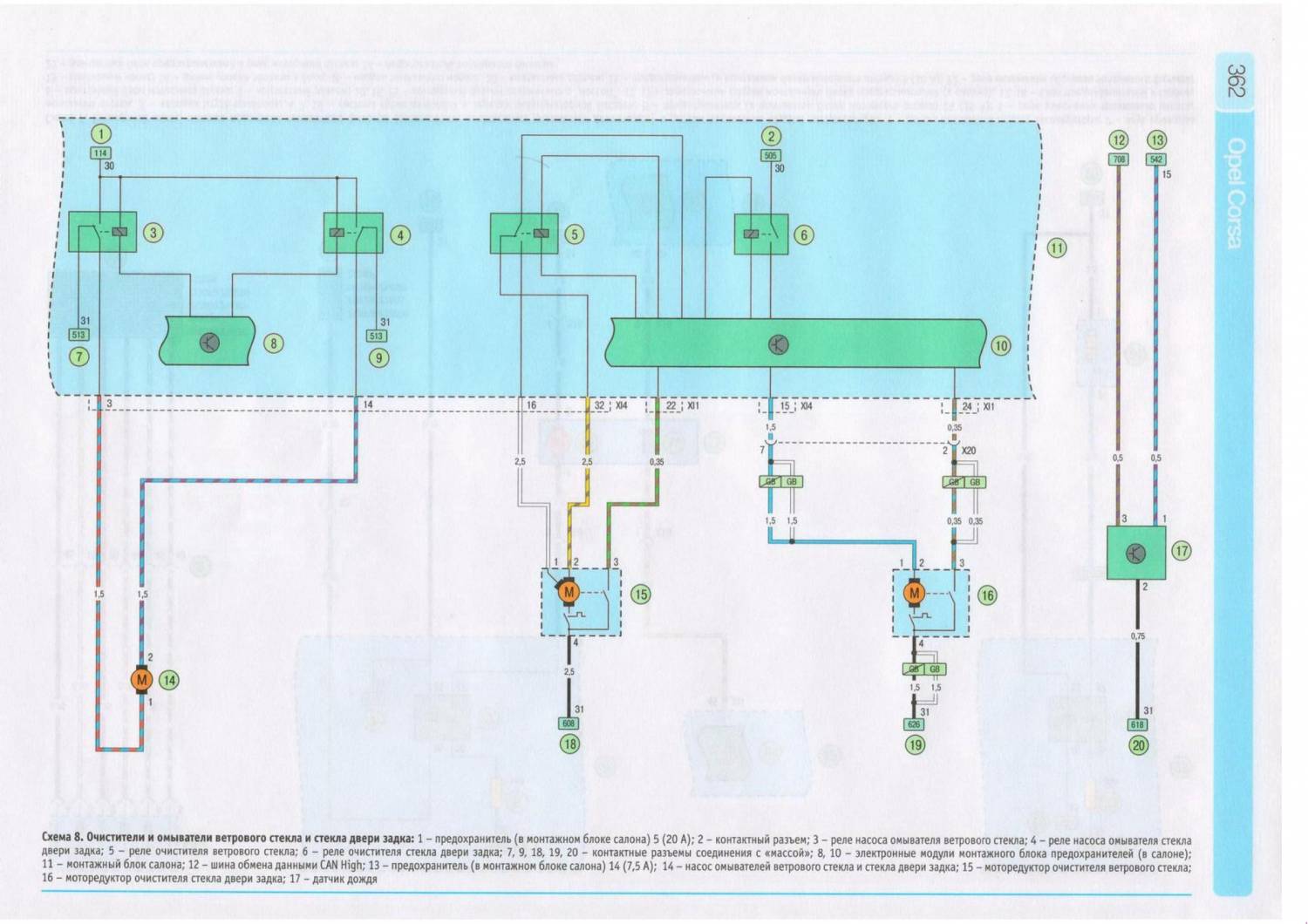

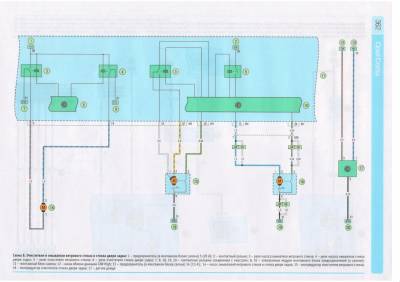

Схема стеклоочистителя и омывателя ветрового стекла и стекла двери задка

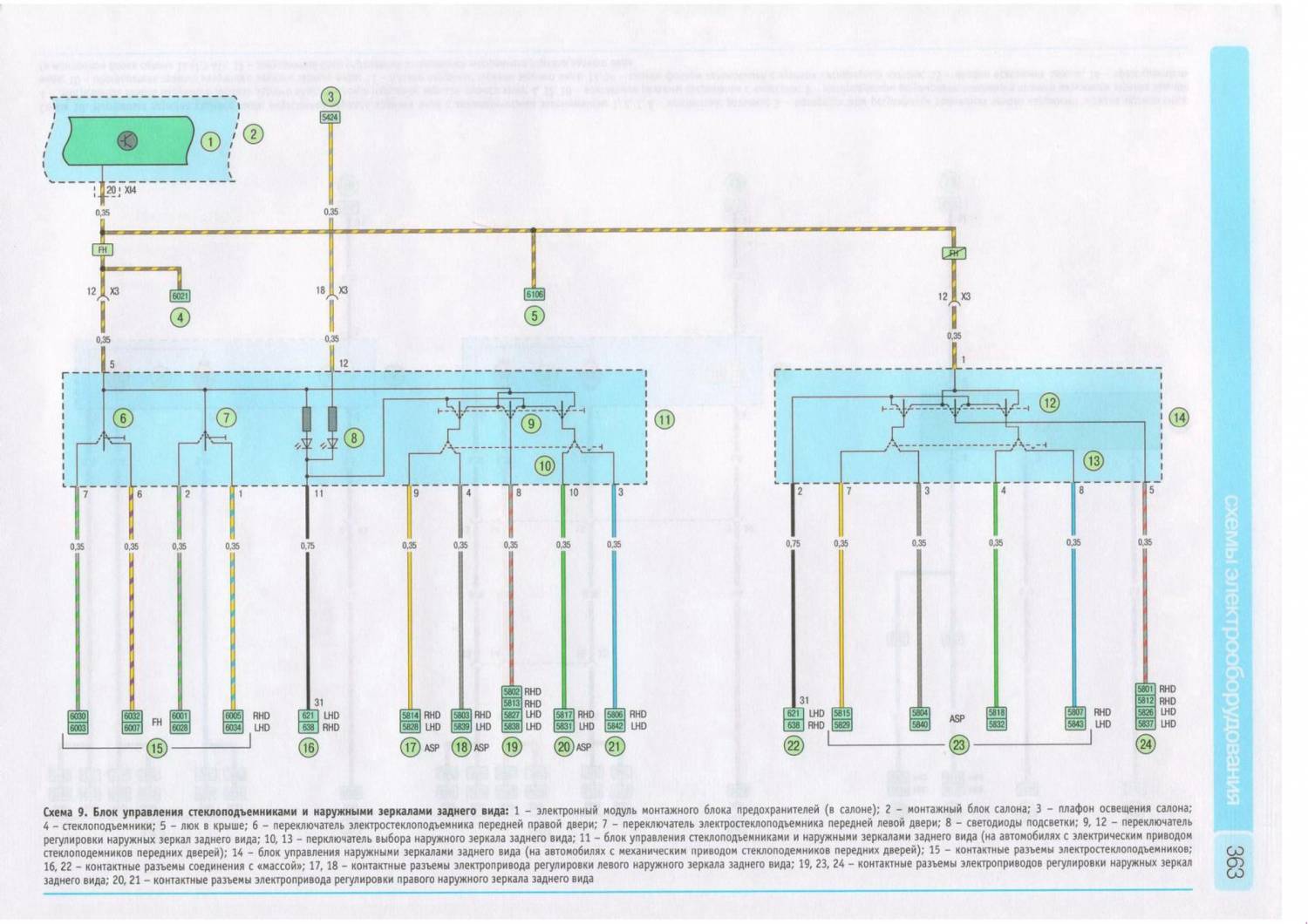

Блок управления стеклоподьемниками и наружными зеркалами заднего вида — электросхема

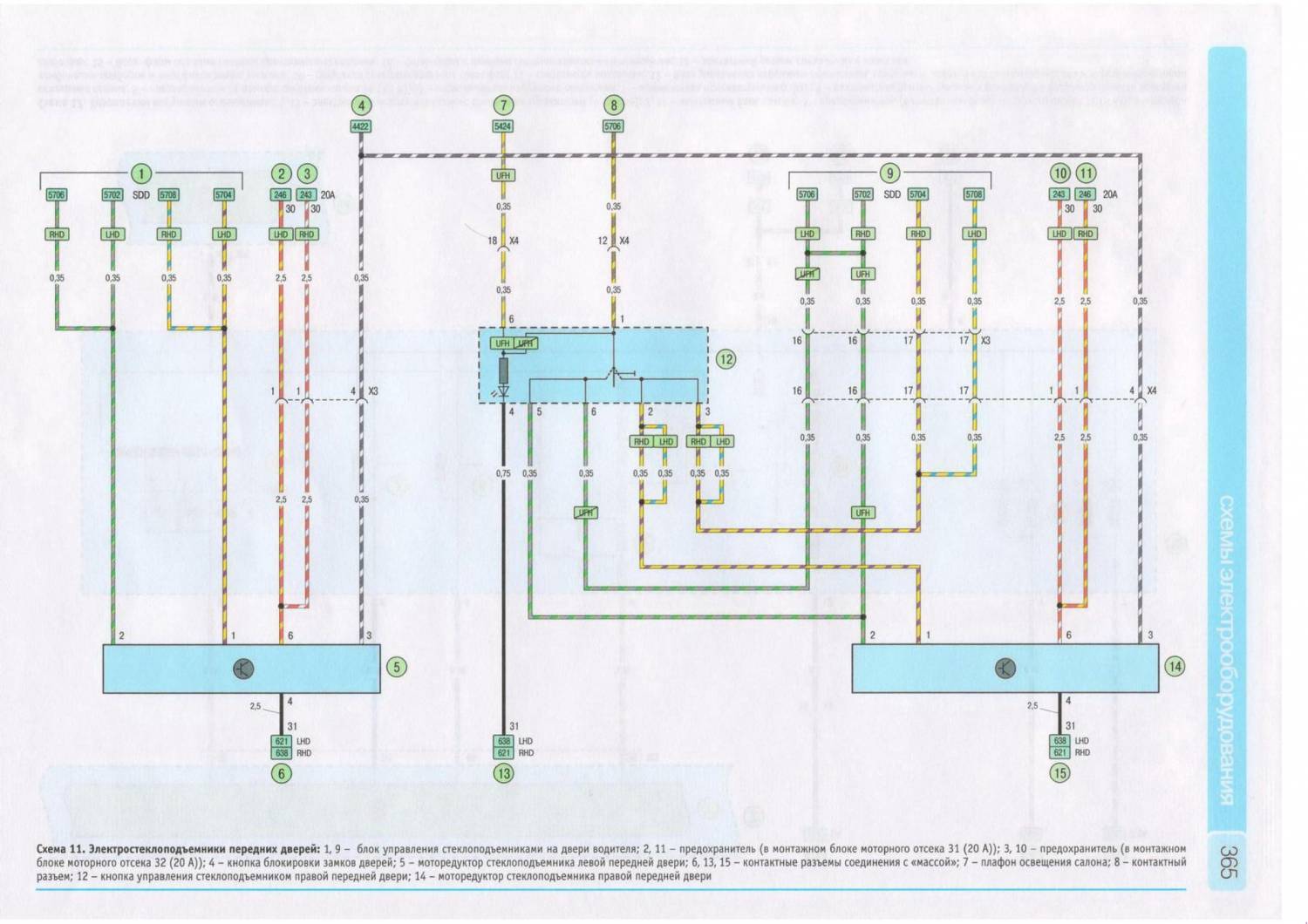

Электросхема стеклоподьемников передних дверей

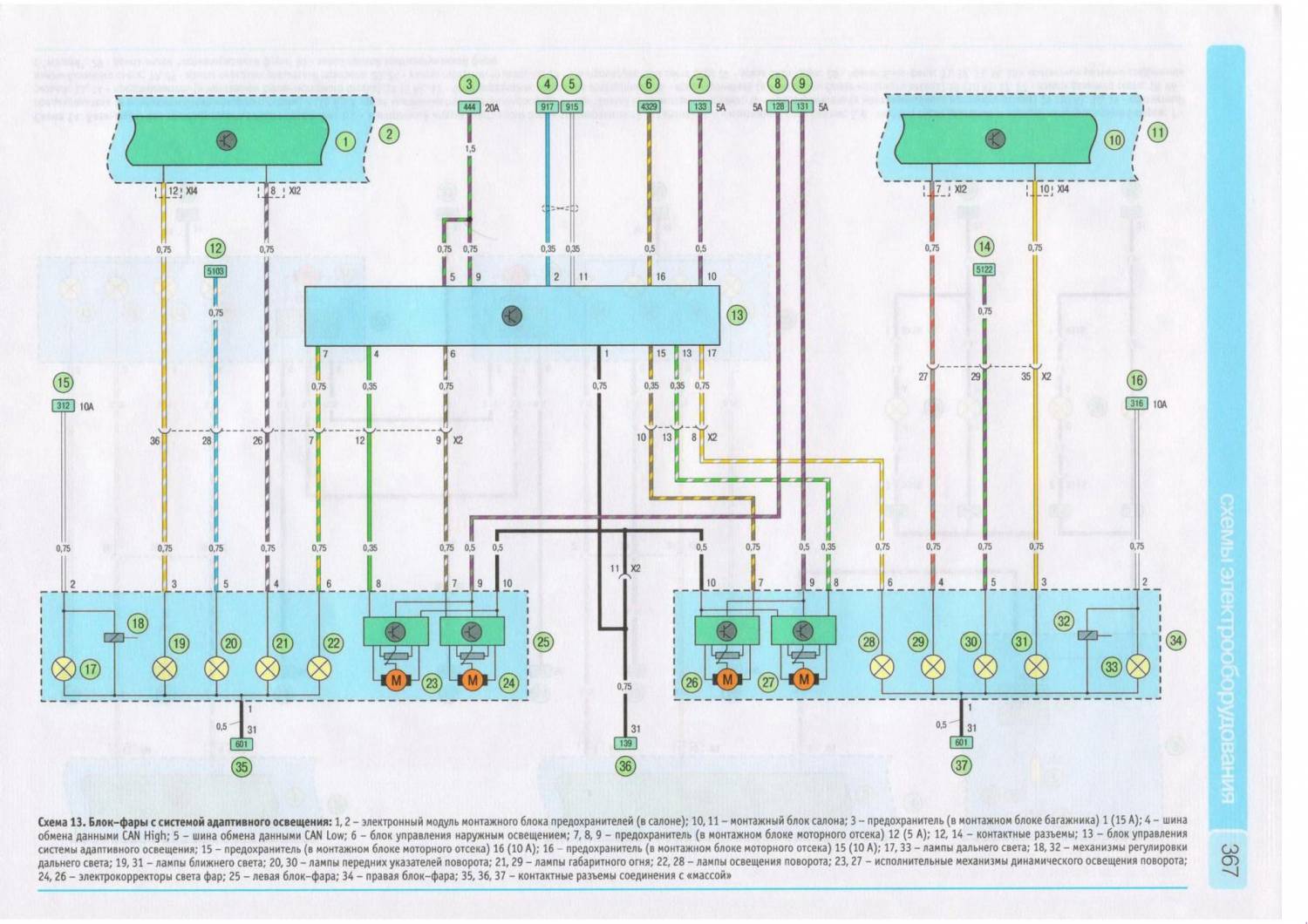

Блок-фары с системой адаптивного освещения

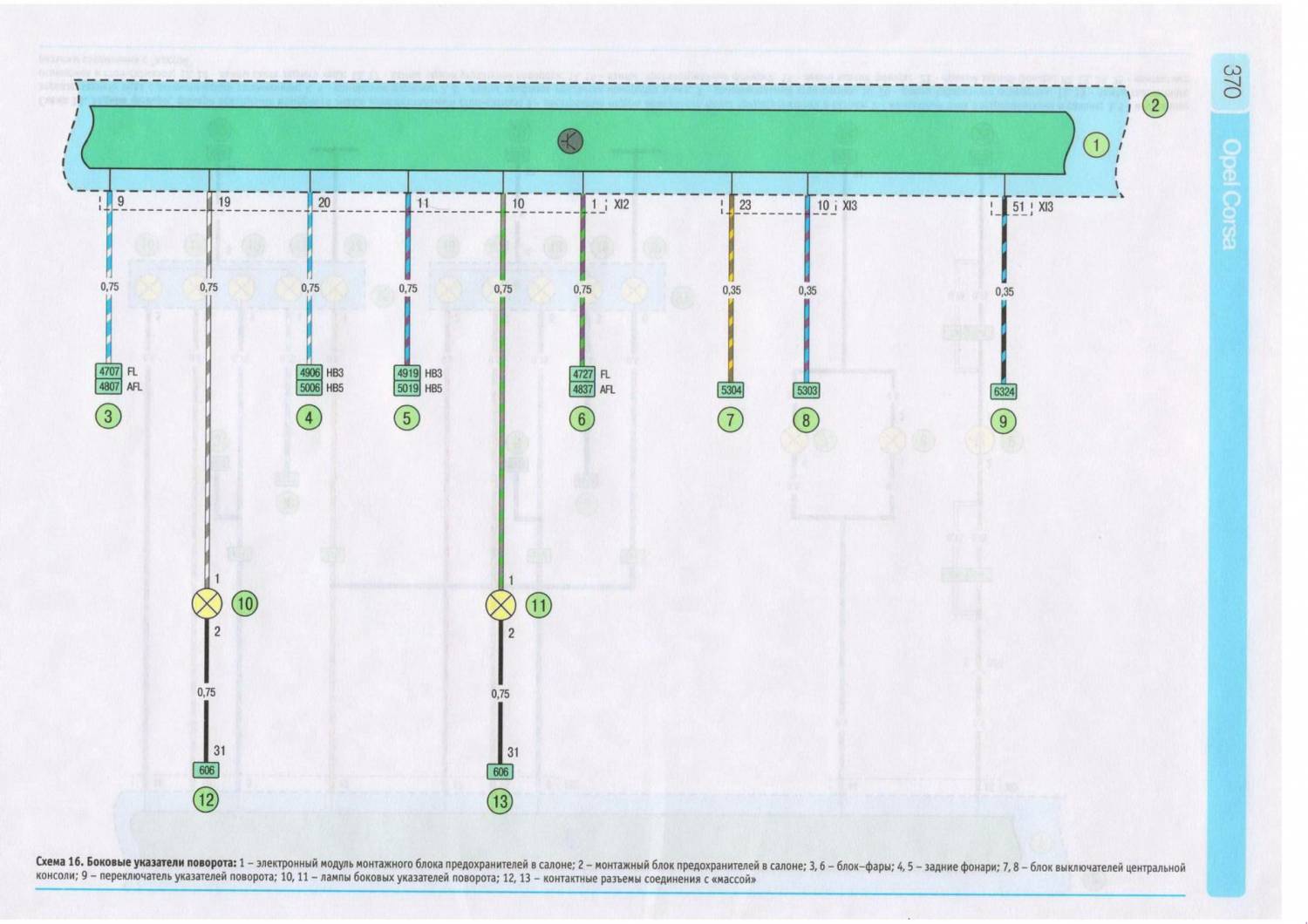

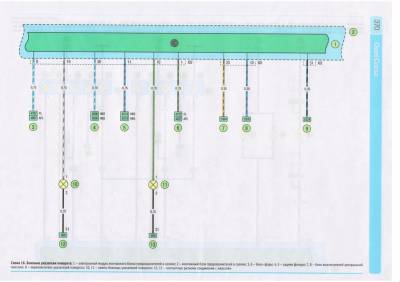

Схема боковых указателей поворотов

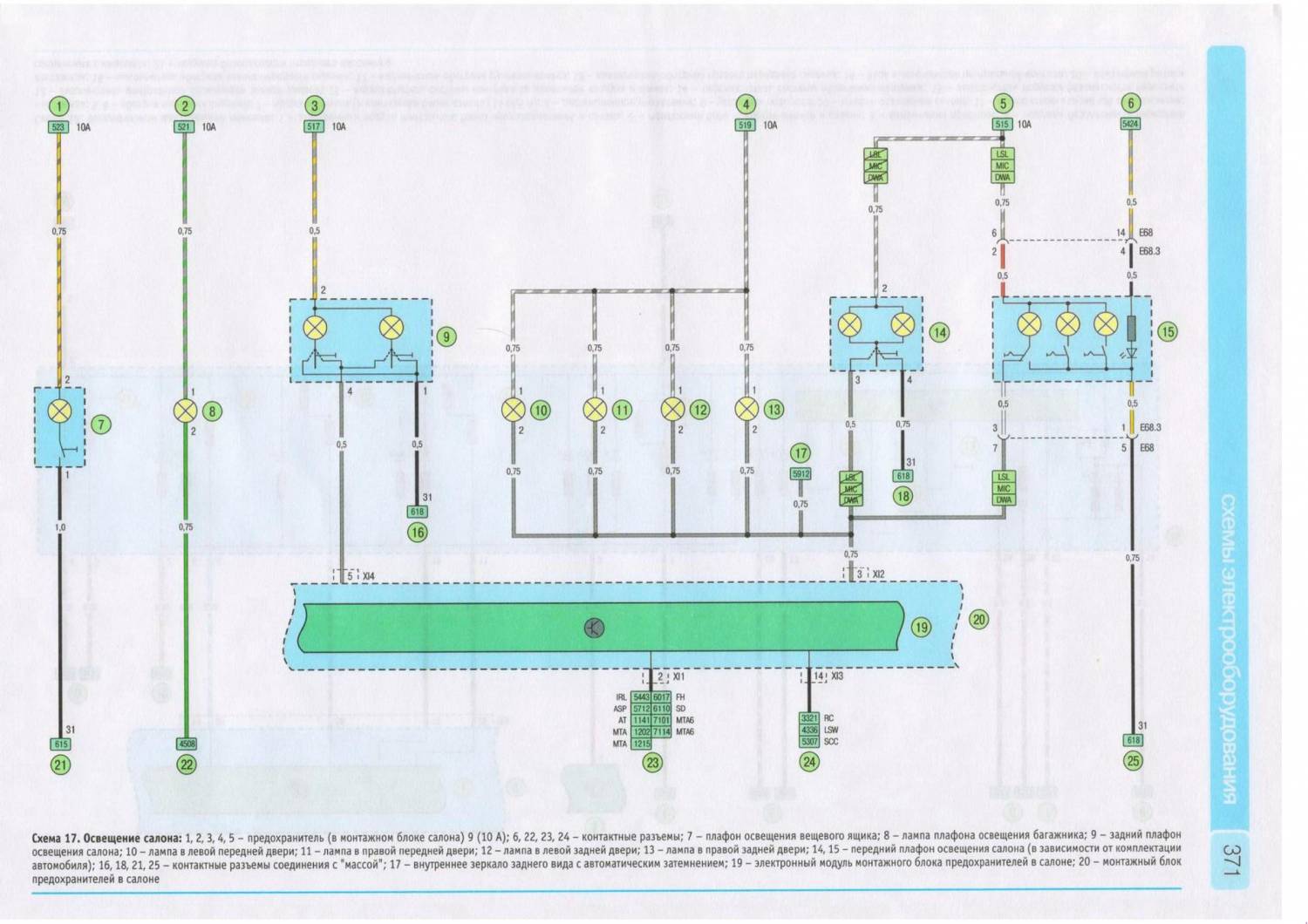

Электросхема освещения салона

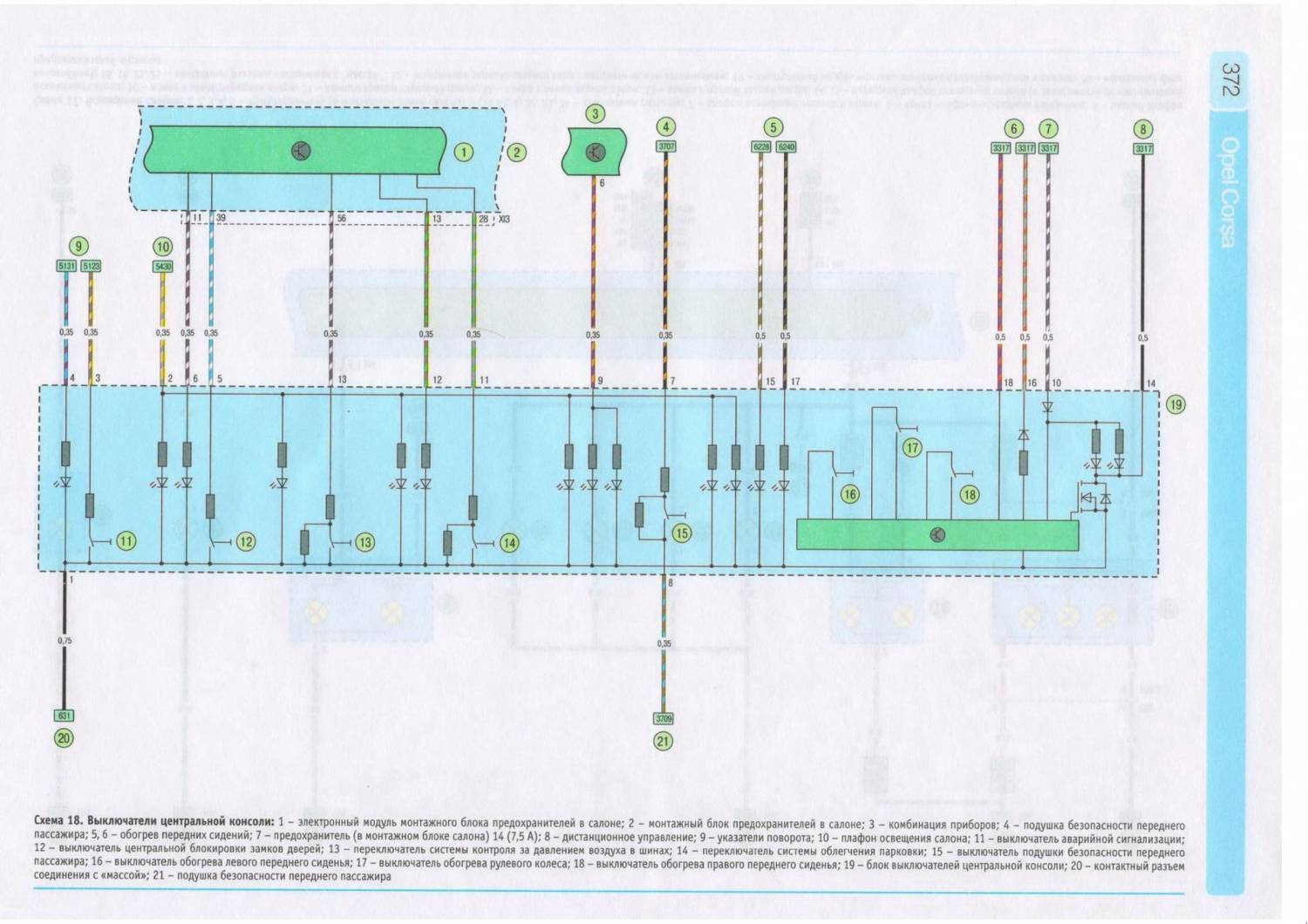

Эл.схема выключателей центральной консоли

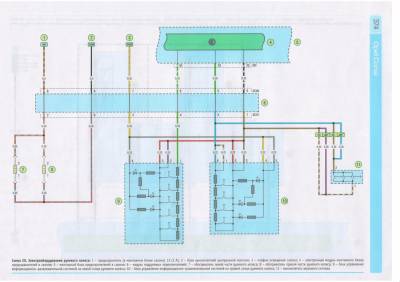

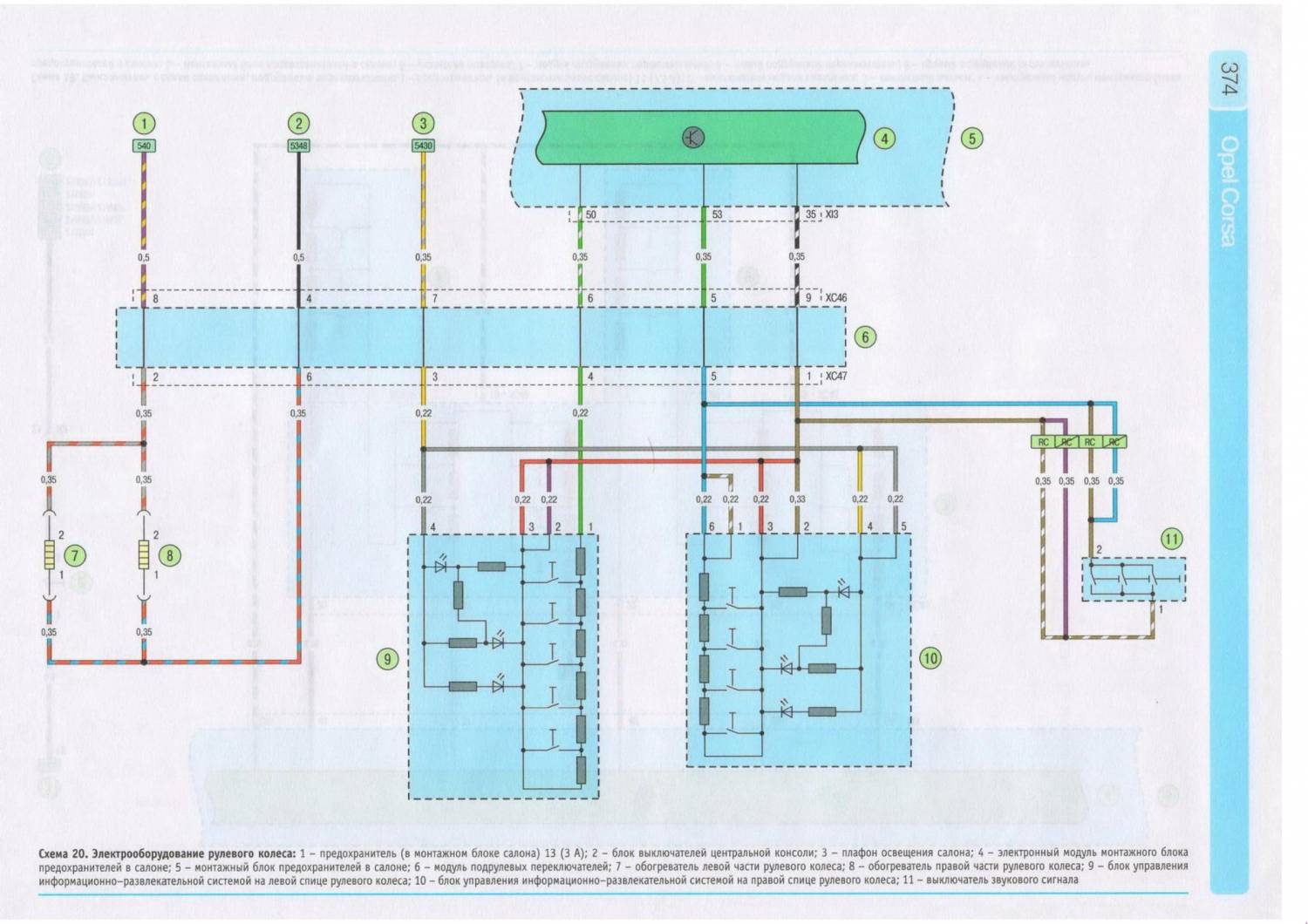

Схема элетрооборудования рулевого колеса

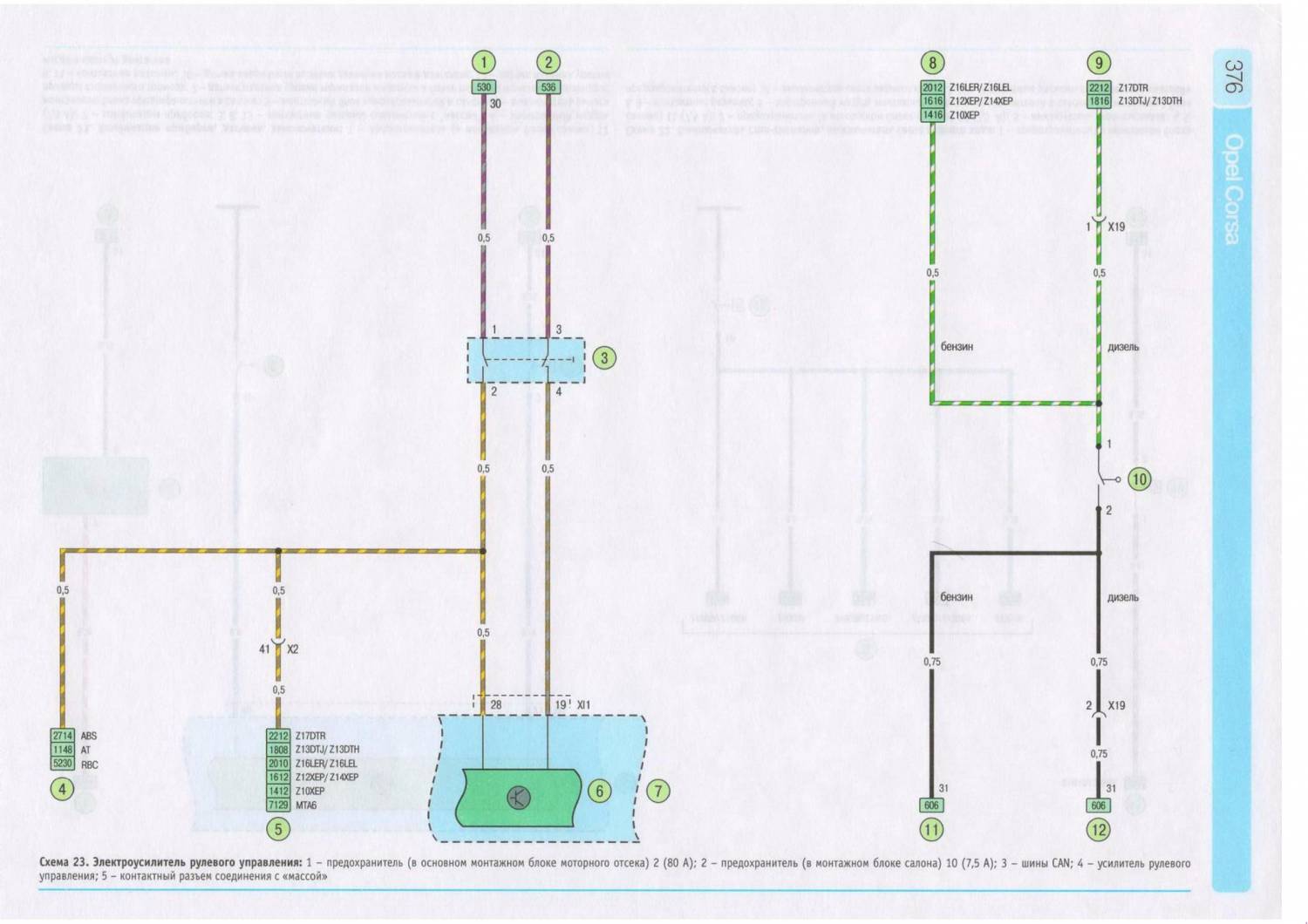

Схема электроусилителя рулевого управления

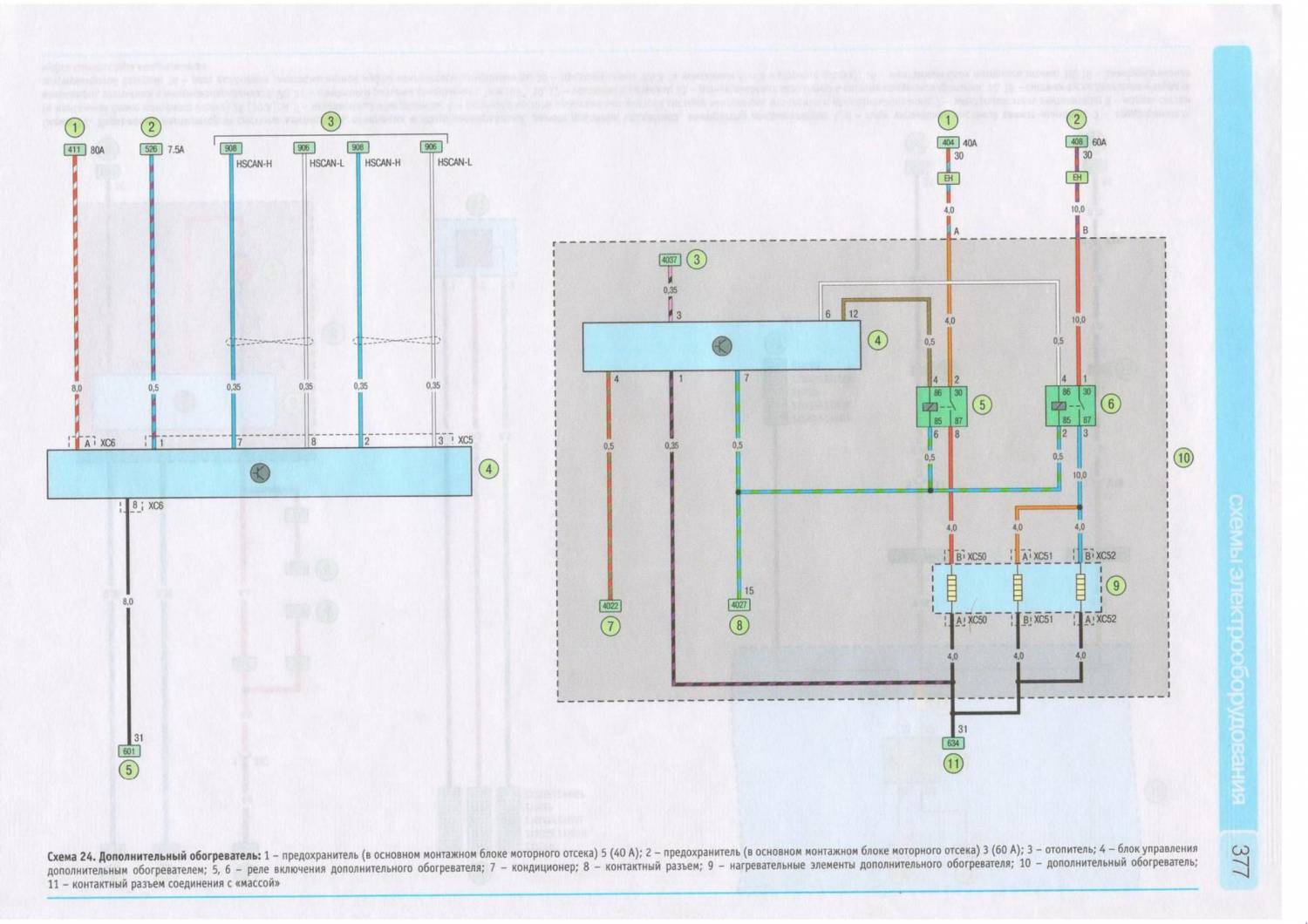

Электросхема дополнительного обогрева

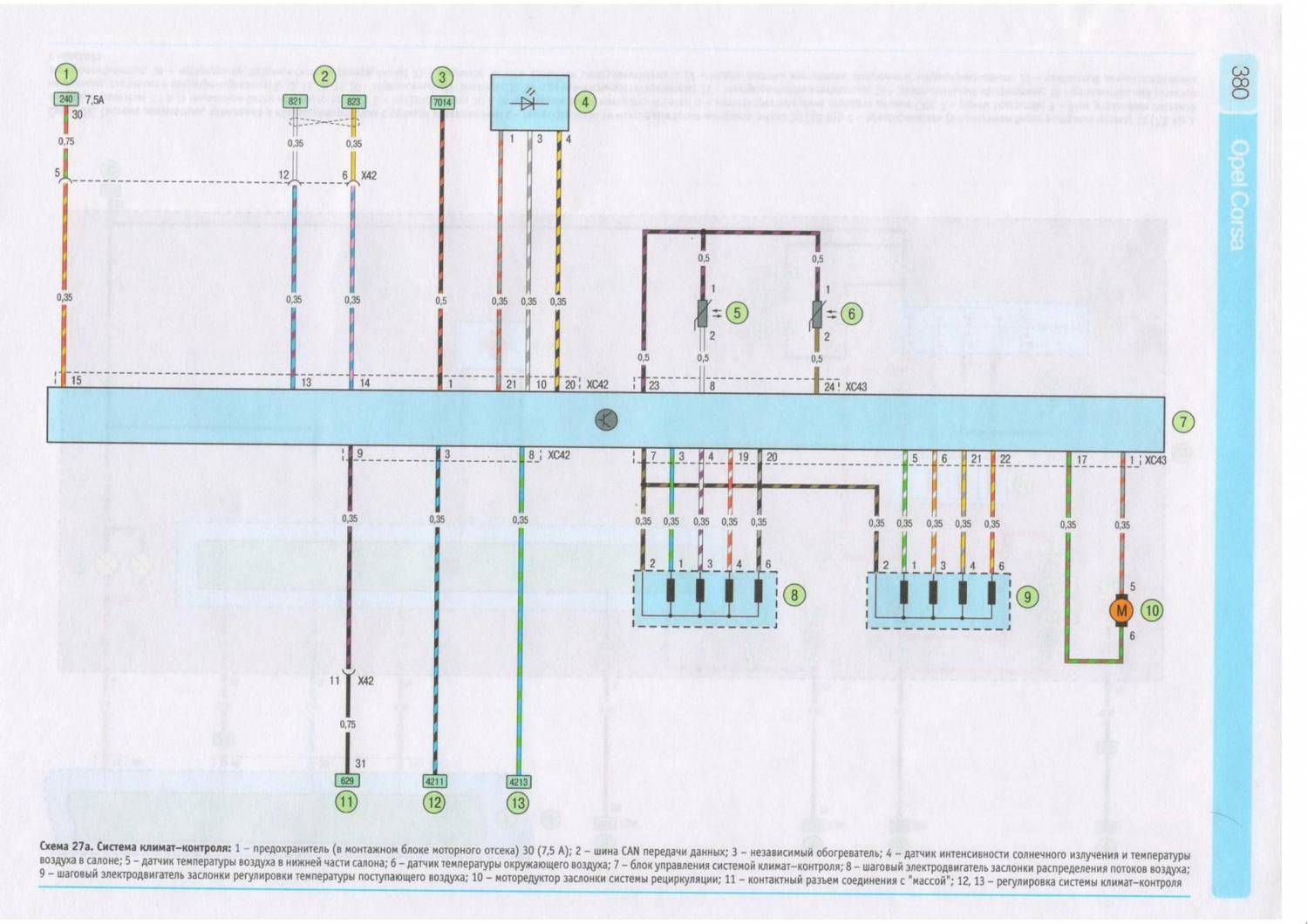

Схема системы климат-контроля
Частые вопросы: предохранители и реле Опель Корса
Где находится блок предохранителей на Опель Корса?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Опель Корса — в разделе о расположении блоков.
Что делать, если не работает обогрев заднего стекла на Опель Корса?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Опель Корса?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Опель Корса?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Опель Корса?
Схема и таблица предохранителей Опель Корса — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
Можно ли ставить предохранитель большего номинала на Опель Корса?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Опель Корса и может привести к оплавлению жгута. Ставьте только значение из таблицы.
Что означает номинал и цвет предохранителя на Опель Корса?
В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
Как проверить реле на Опель Корса?
Номер позиции реле — в таблице. Перед заменой снимите клемму аккукумулятора; обмотку проверьте мультиметром на целостность.
