RU Схемы электрооборудования для любителей авто на Mitsubishi Pajero 1982-1998 г.в. Серийный Pajero первого поколения с короткой колесной базой появился в 1982 году, пятидверный длиннобазный Pajero — в 1984-м. С 1983 года Mitsubishi Pajero регулярно выступали в рейдах Париж—Дакар, в Ралли Сафари… Причем речь шла не только о выступлениях прототипов, но и о победах в «почти серийных» классах. Так что лозунг про ралли — не пустые слова. И очевидно, что в конструкции Mitsubishi Pajero второго поколения, который выпускался с 1991 по 2000 годы, раллийный опыт был учтен.

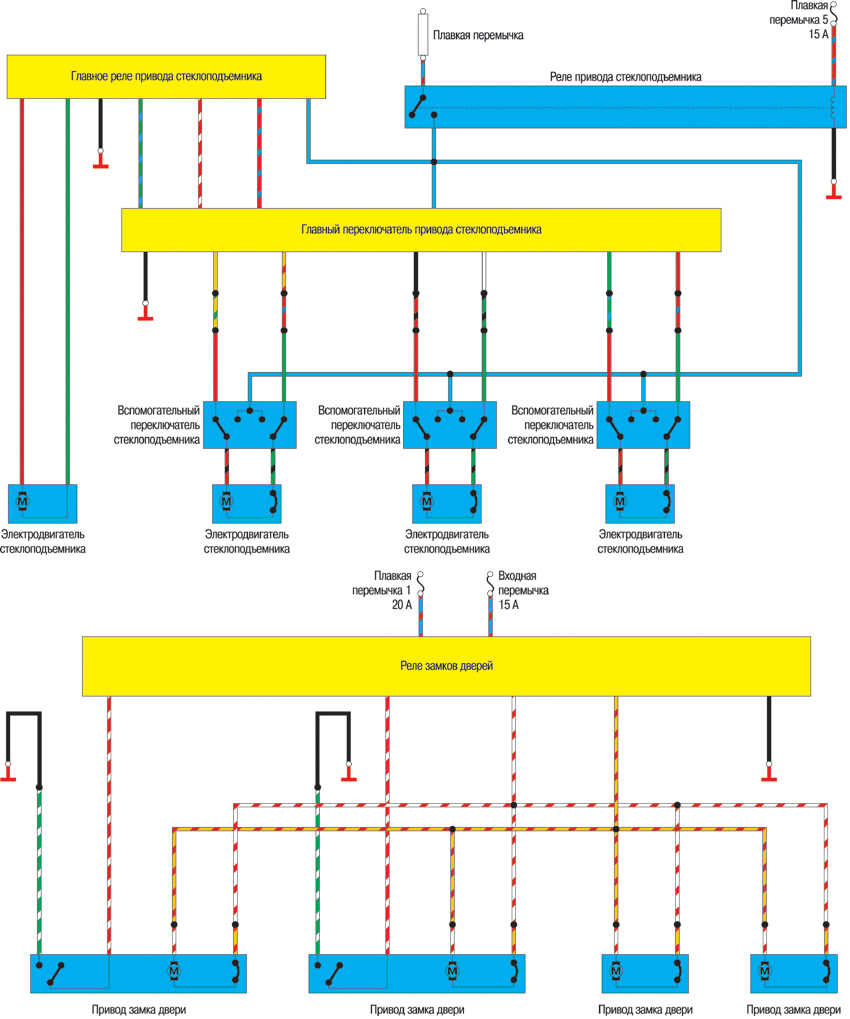

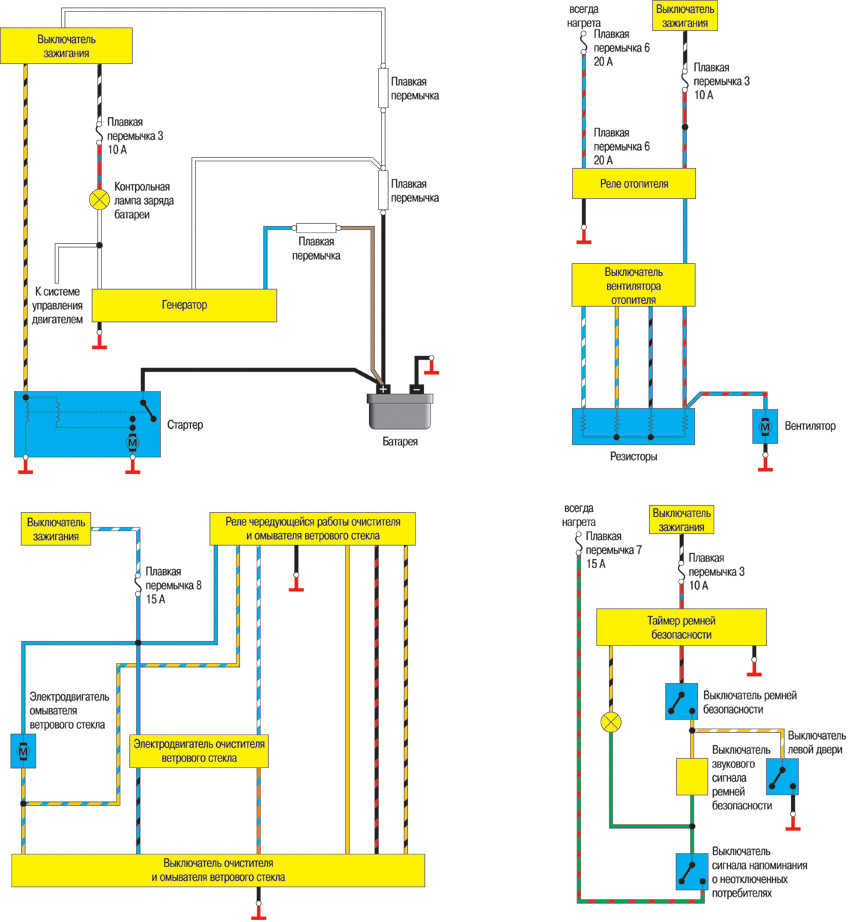

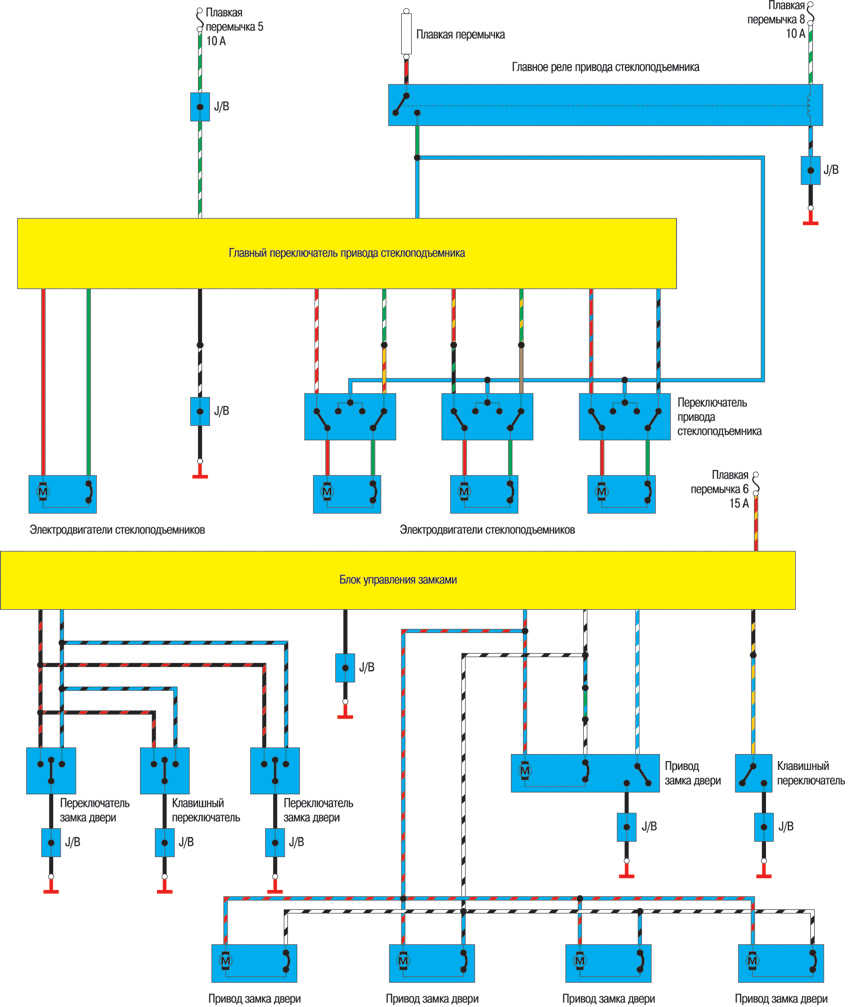

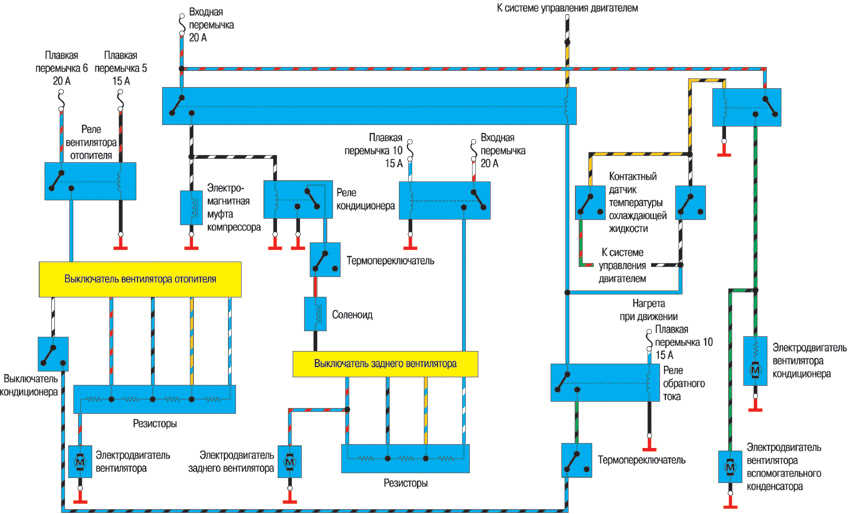

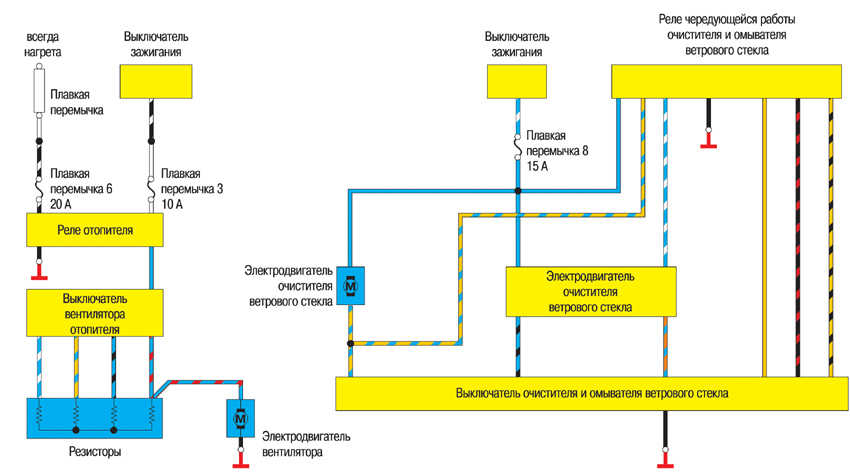

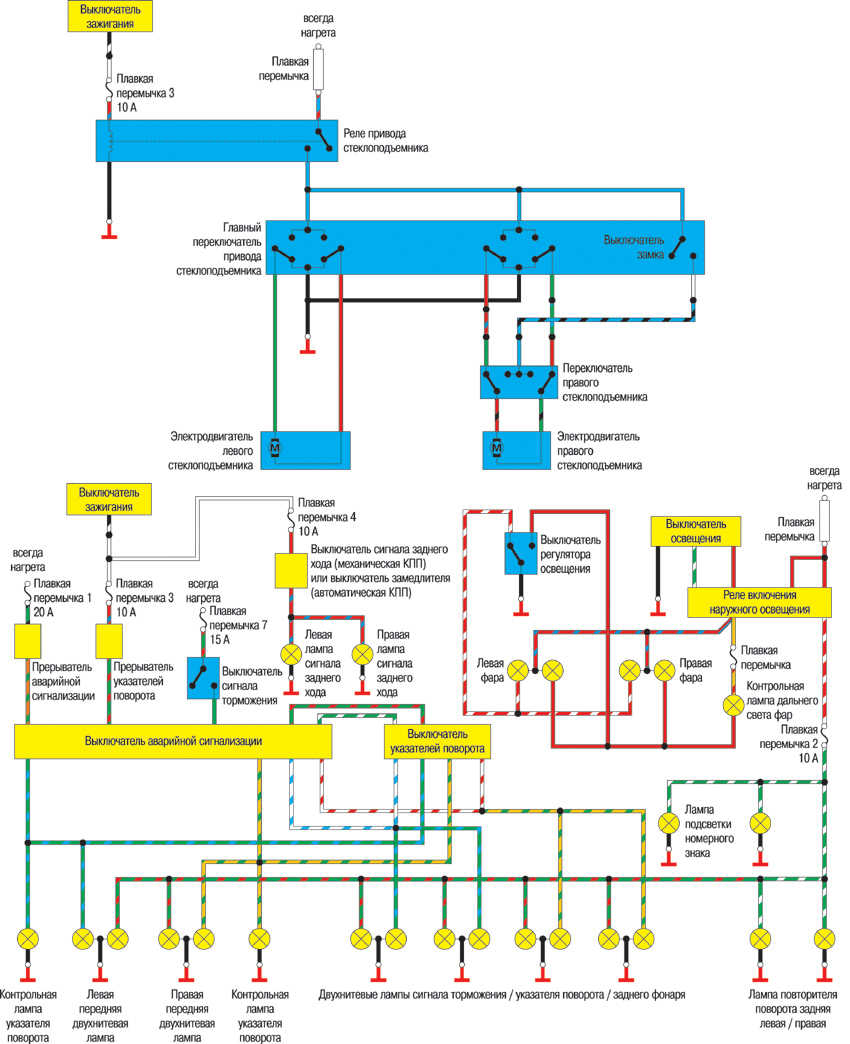

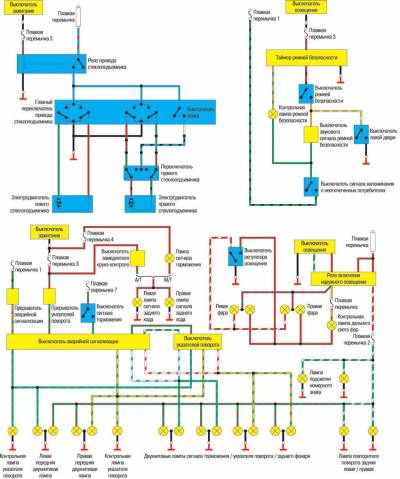

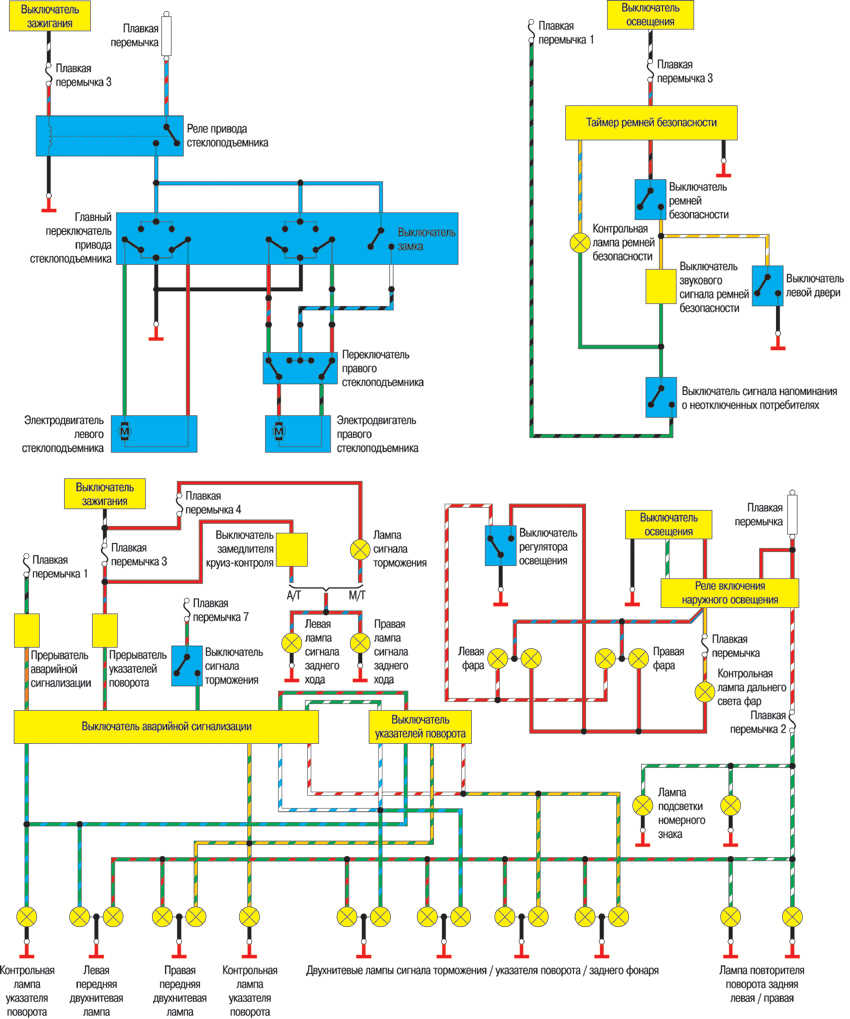

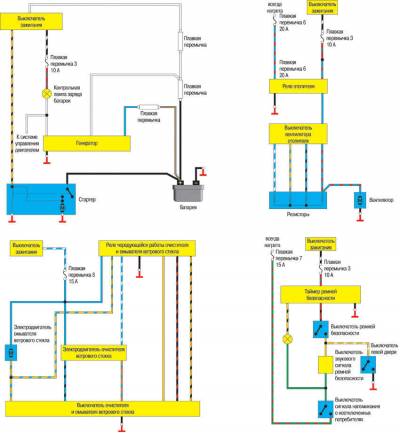

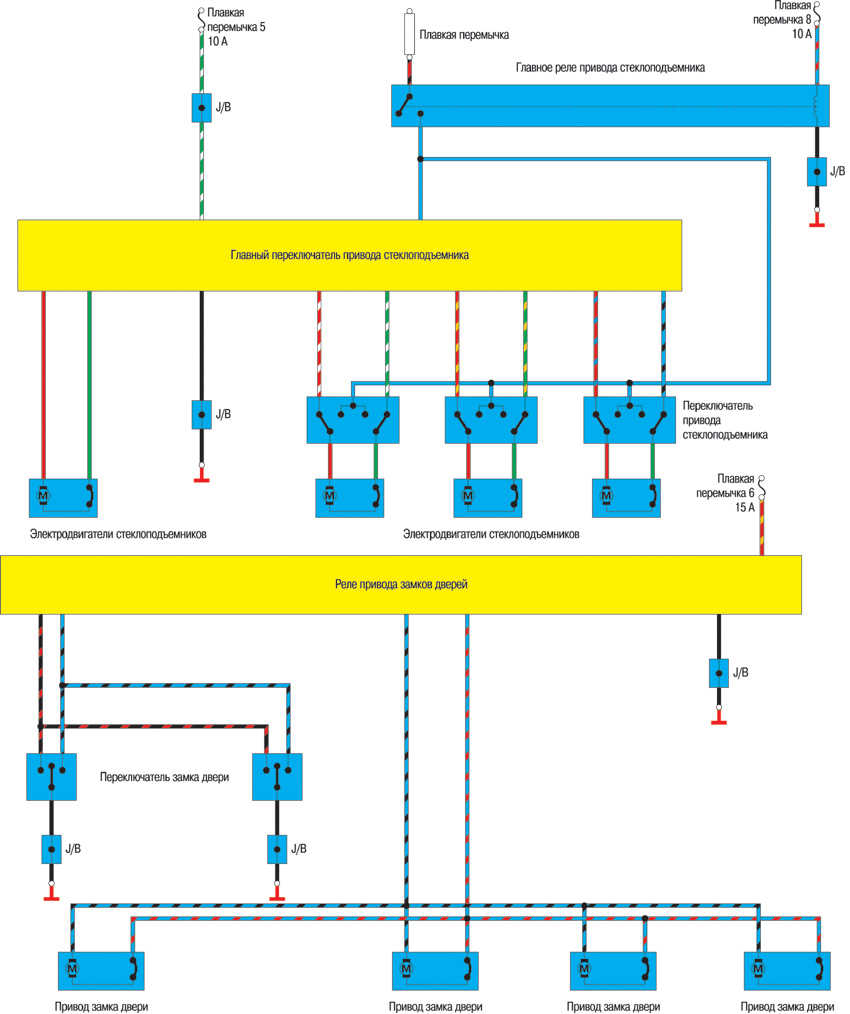

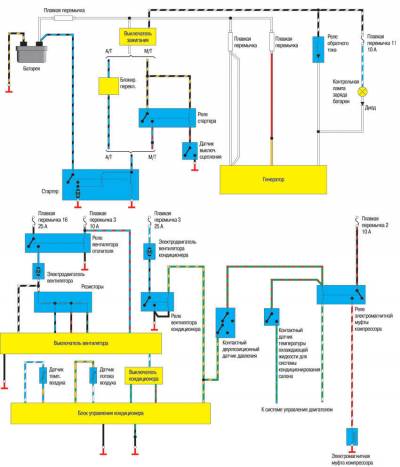

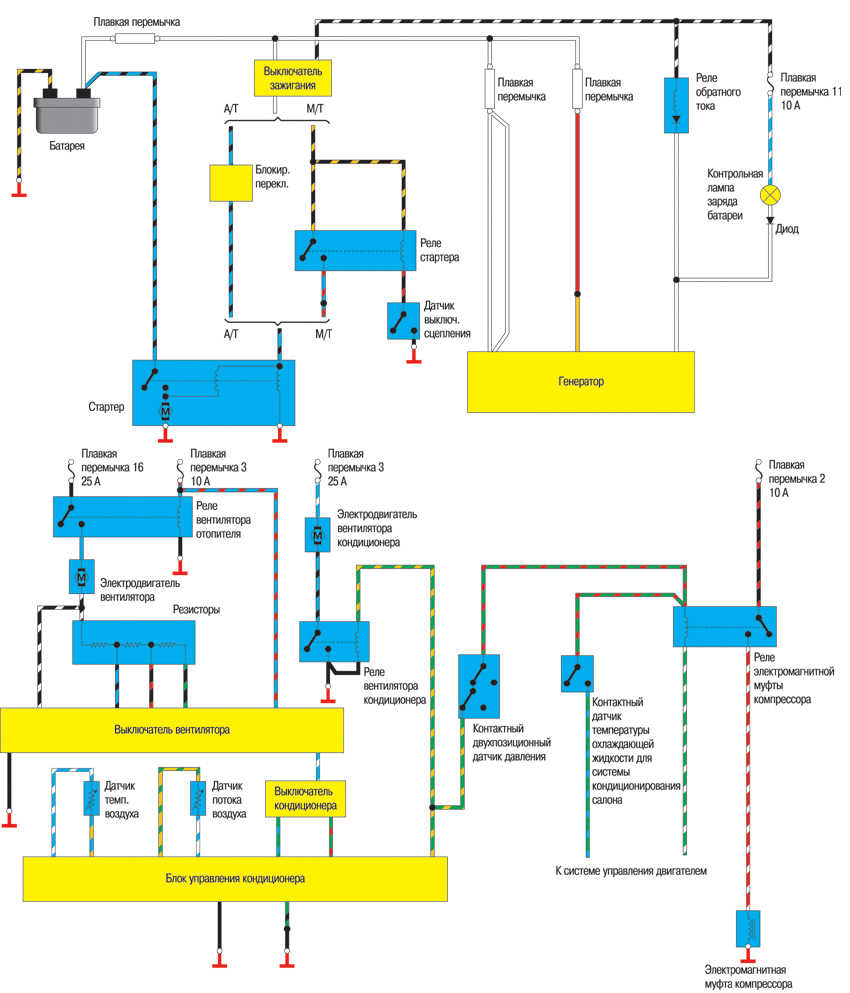

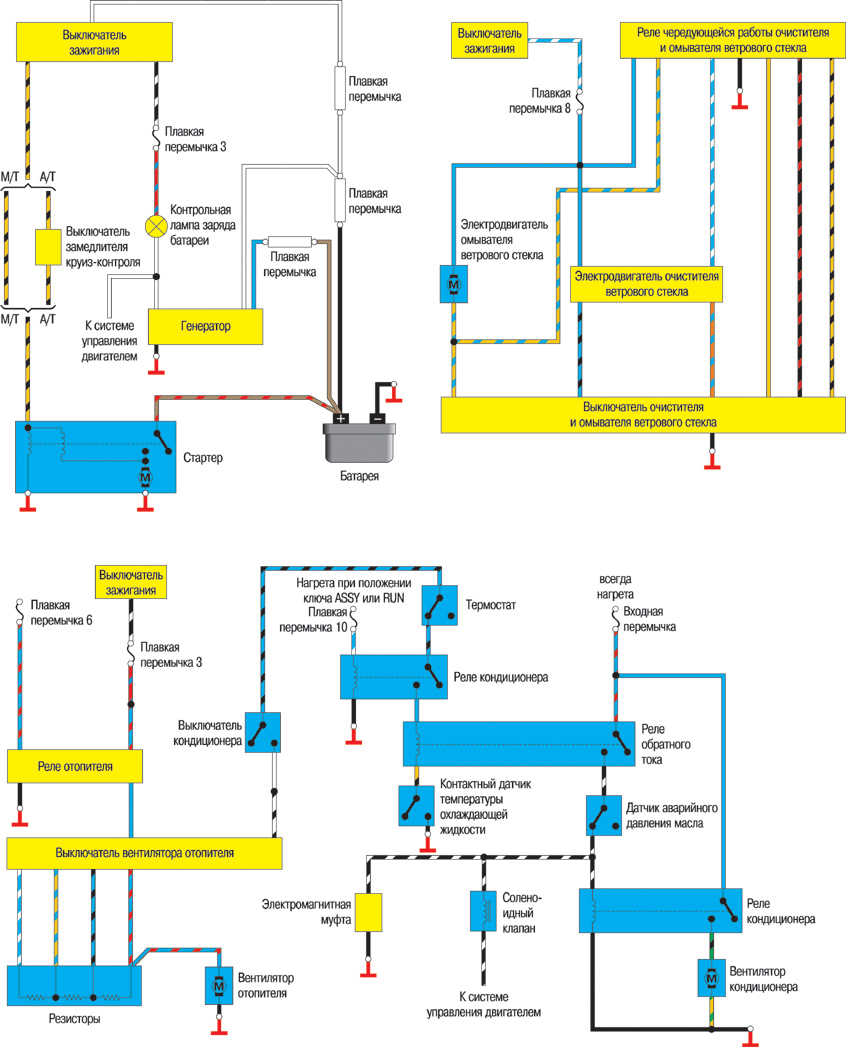

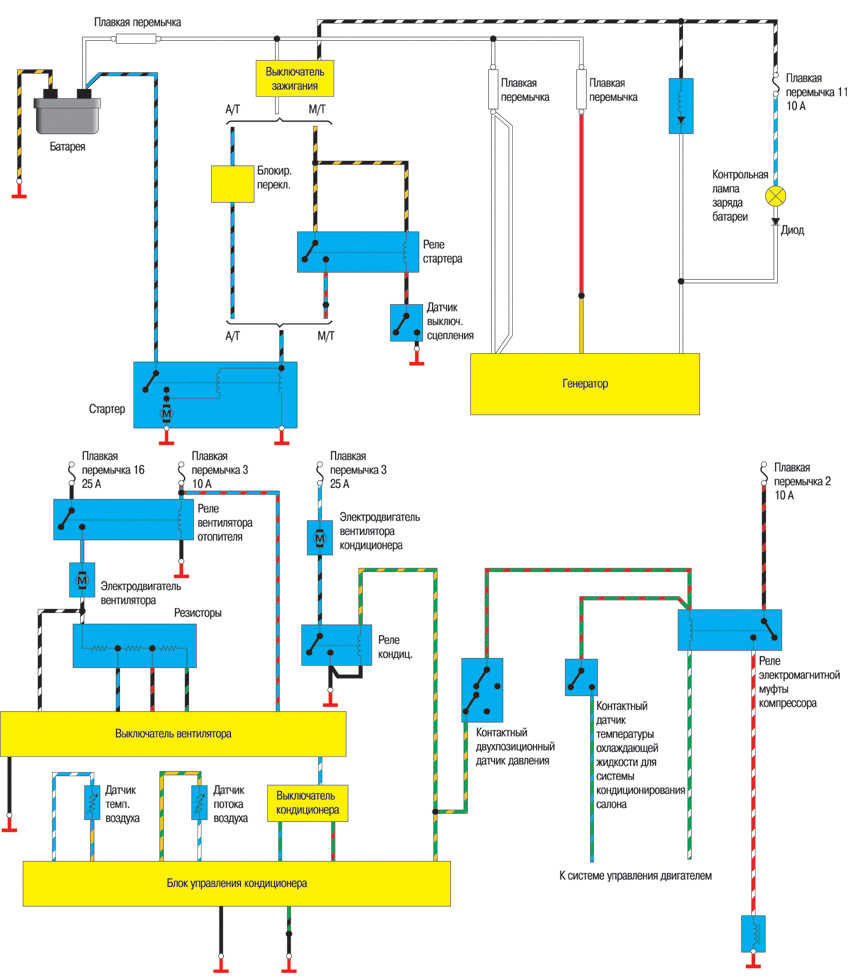

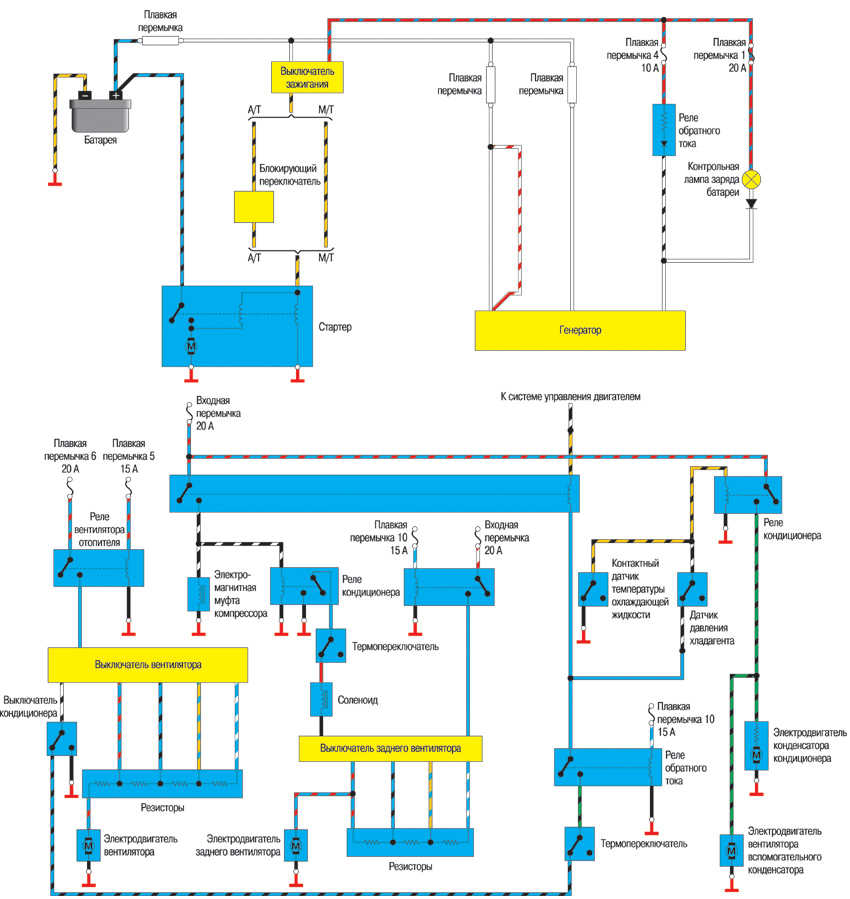

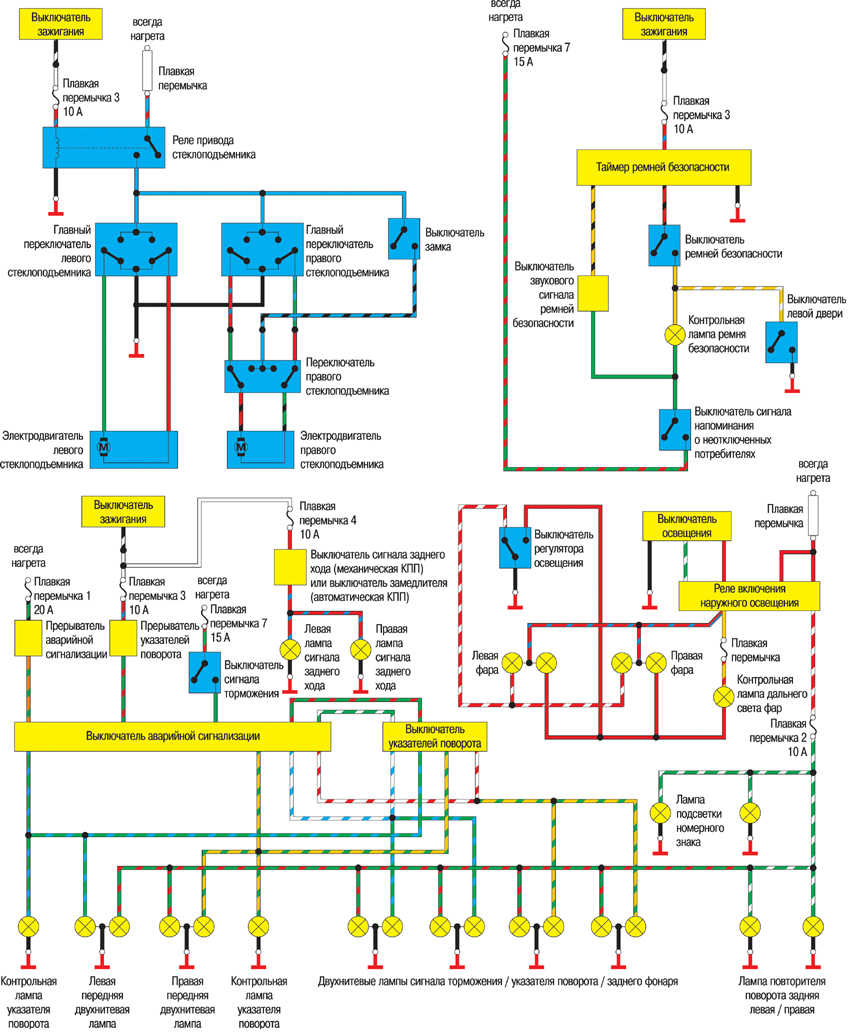

Схема электрооборудования кузова на Митсубиси Паджеро разных годов:
1983-1986 гг 1,6 л. 1983-1987 гг. 1988 г. 1989-1990 гг. 1991 г. 1992-1993 гг. 1994-1998 гг.

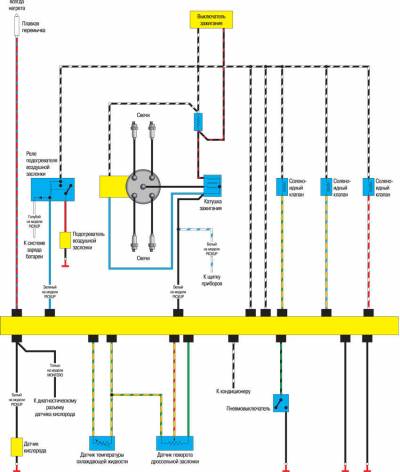

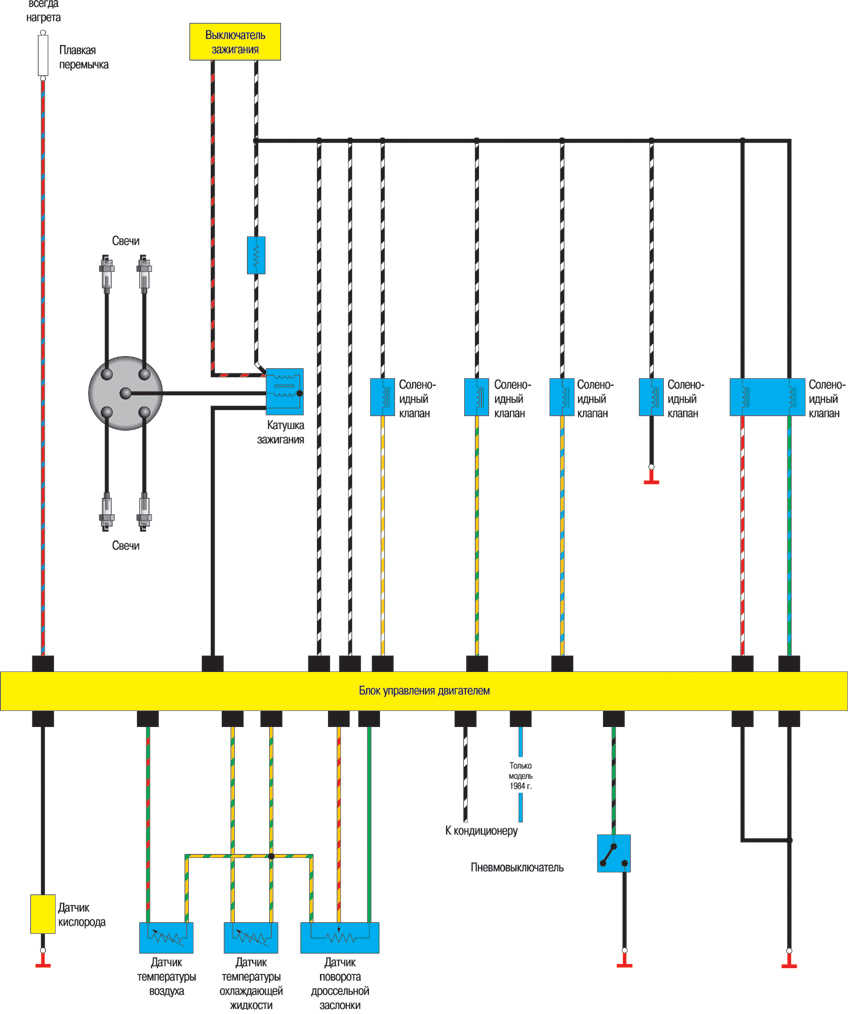

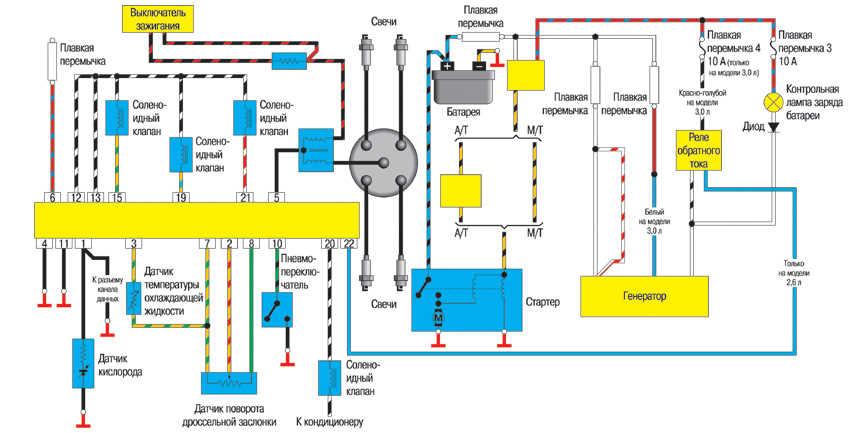

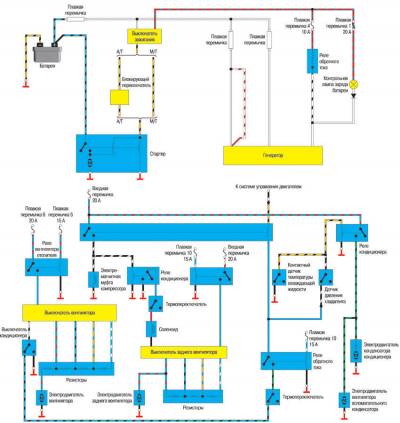

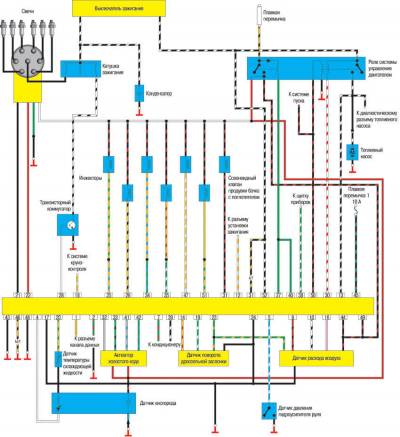

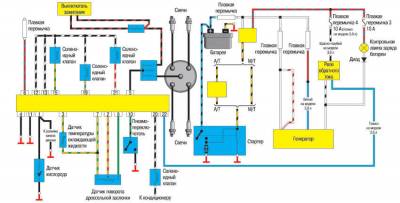

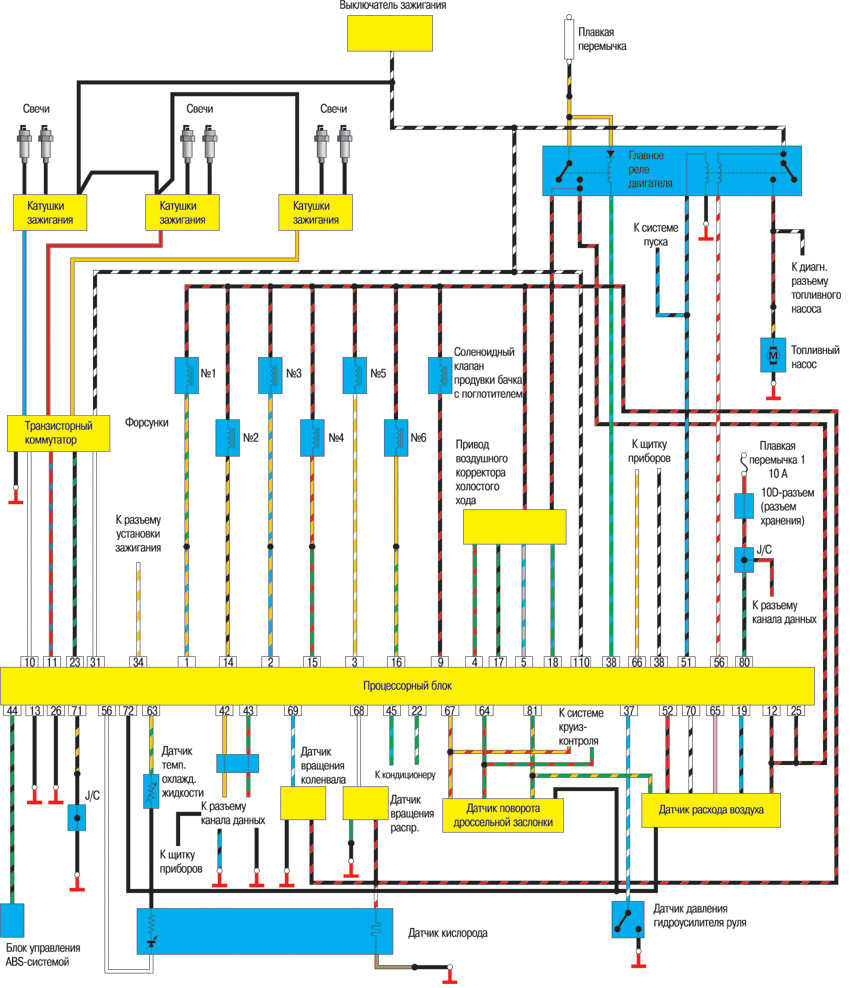

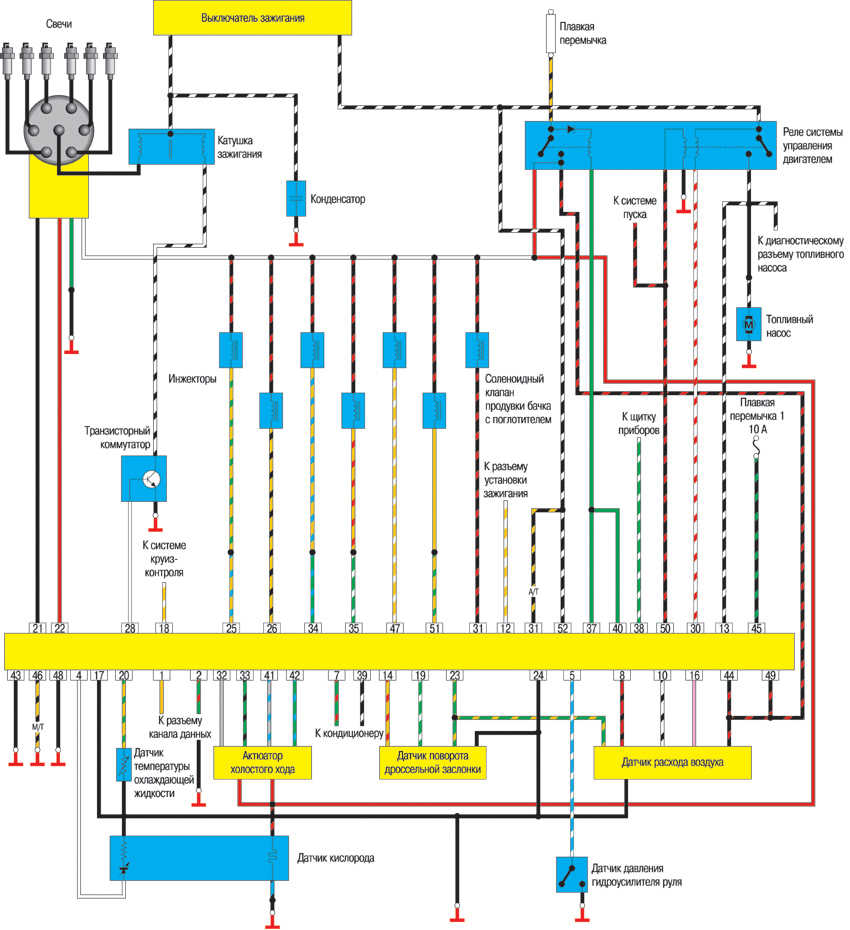

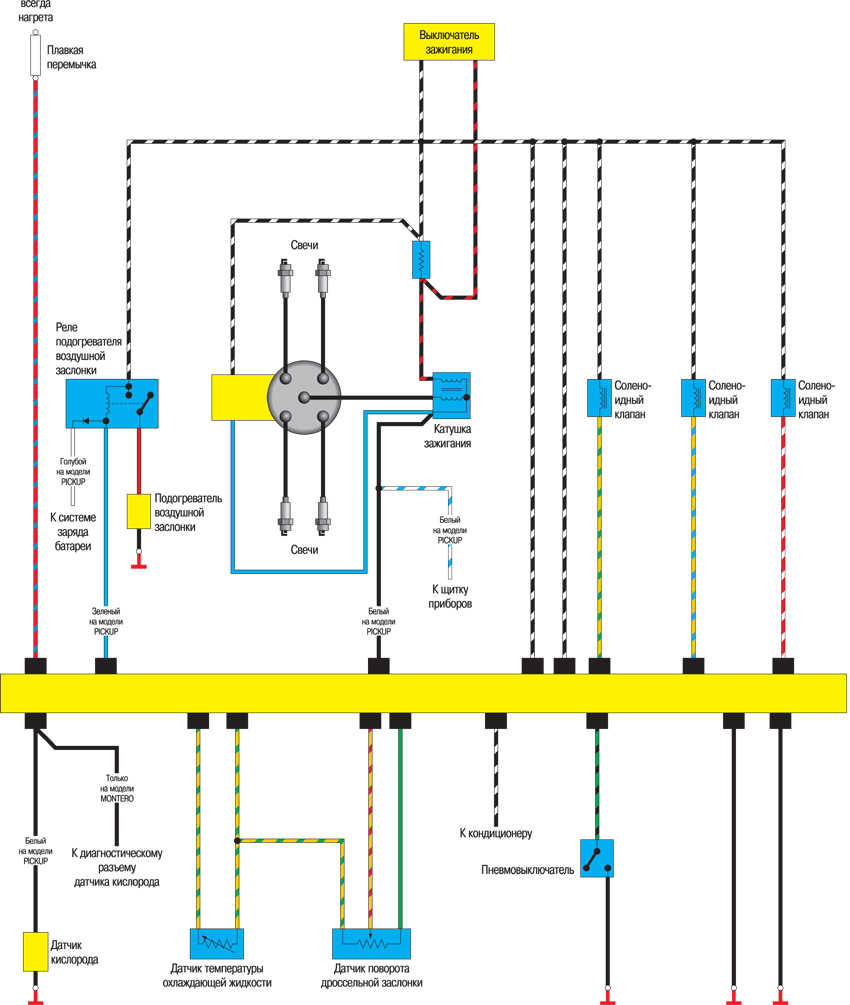

Электросхема оборудования двигателя на Mitsubishi Pajero разных годов:
1984-1986 гг. 1987-1988 гг. 1989-1990 гг 2,6 л. 1989-1990 гг 3,0 л.

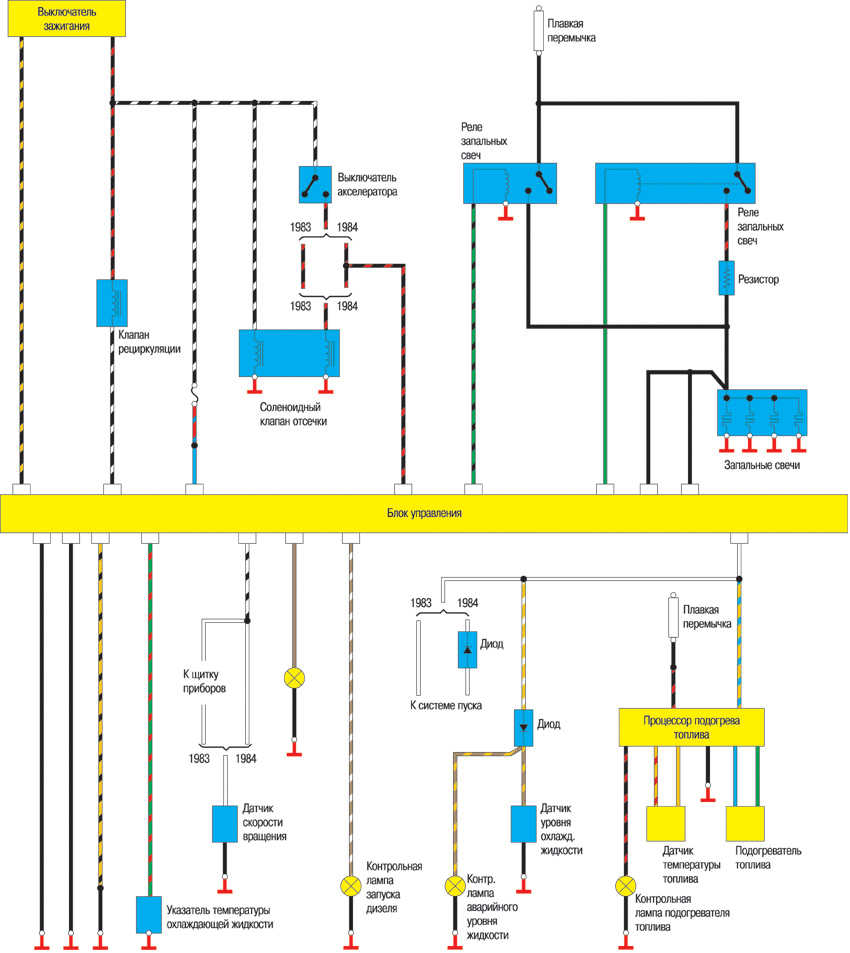

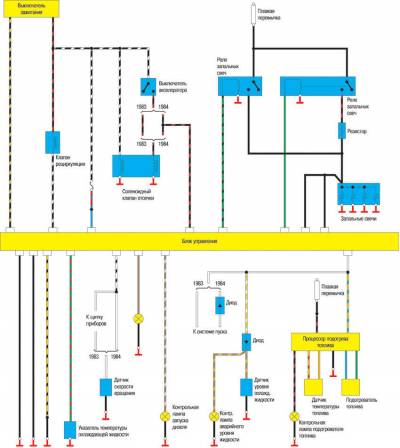

Электрооборудование дизеля 2,3 л — схема
Схема системы управления 24-клапанным двигателем 3,0 л 1992-1993 гг.
Частые вопросы: предохранители и реле Митсубиси Паджеро
Где находится блок предохранителей на Митсубиси Паджеро?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Митсубиси Паджеро — в разделе о расположении блоков.
Почему перегорают предохранители один за другим на Митсубиси Паджеро?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Митсубиси Паджеро?
Схема и таблица предохранителей Митсубиси Паджеро — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
Можно ли ставить предохранитель большего номинала на Митсубиси Паджеро?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Митсубиси Паджеро и может привести к оплавлению жгута. Ставьте только значение из таблицы.
Что означает номинал и цвет предохранителя на Митсубиси Паджеро?
В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
Как проверить реле на Митсубиси Паджеро?
Номер позиции реле — в таблице. Перед заменой снимите клемму аккукумулятора; обмотку проверьте мультиметром на целостность.
Где в Митсубиси Паджеро находится блок под капотом?
В моторном отсеке — рядом с аккумуляторной батареей или на левой стойке. Точное место смотрите в разделе о расположении блоков.
Что делать, если в Митсубиси Паджеро сгорел предохранитель питания?
Не ставьте «жучок» и не увеличивайте номинал. Найдите позицию в таблице, проверьте цепь на короткое замыкание и поставьте штатный предохранитель.
