RU Представляем вашему вниманию схемы элетрооборудования на Mercedes-Benz W163 1997-2005 г.в. Стандартная тормозная система — гидравлическая, двухконтурная с вакуумным усилителем. Тормозные механизмы всех колес — дисковые. Применен ножной привод стояночного тормоза. В приводе рулевого управления использована гидроусиленная реечная передача с клапанным входным узлом и двумя поперечными рулевыми тягами, гидроусиление организовано по чувствительной к скорости движения автомобиля схеме (SPS), что позволяет существенно облегчить «рулежку» при парковках, а также повышает безопасность управления при движении с высокими скоростями.

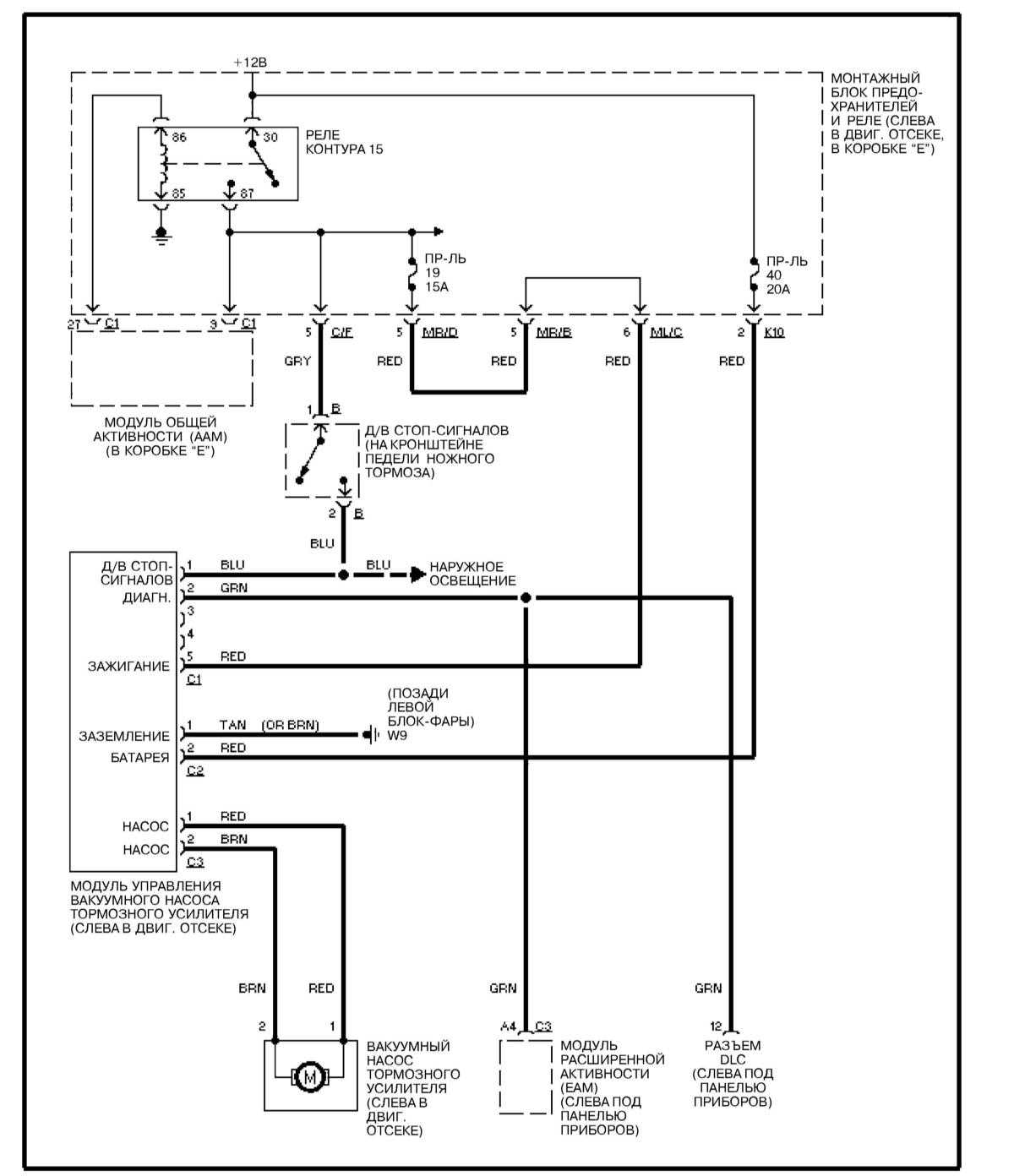

Система усиления тормозов (ML 430) — схема

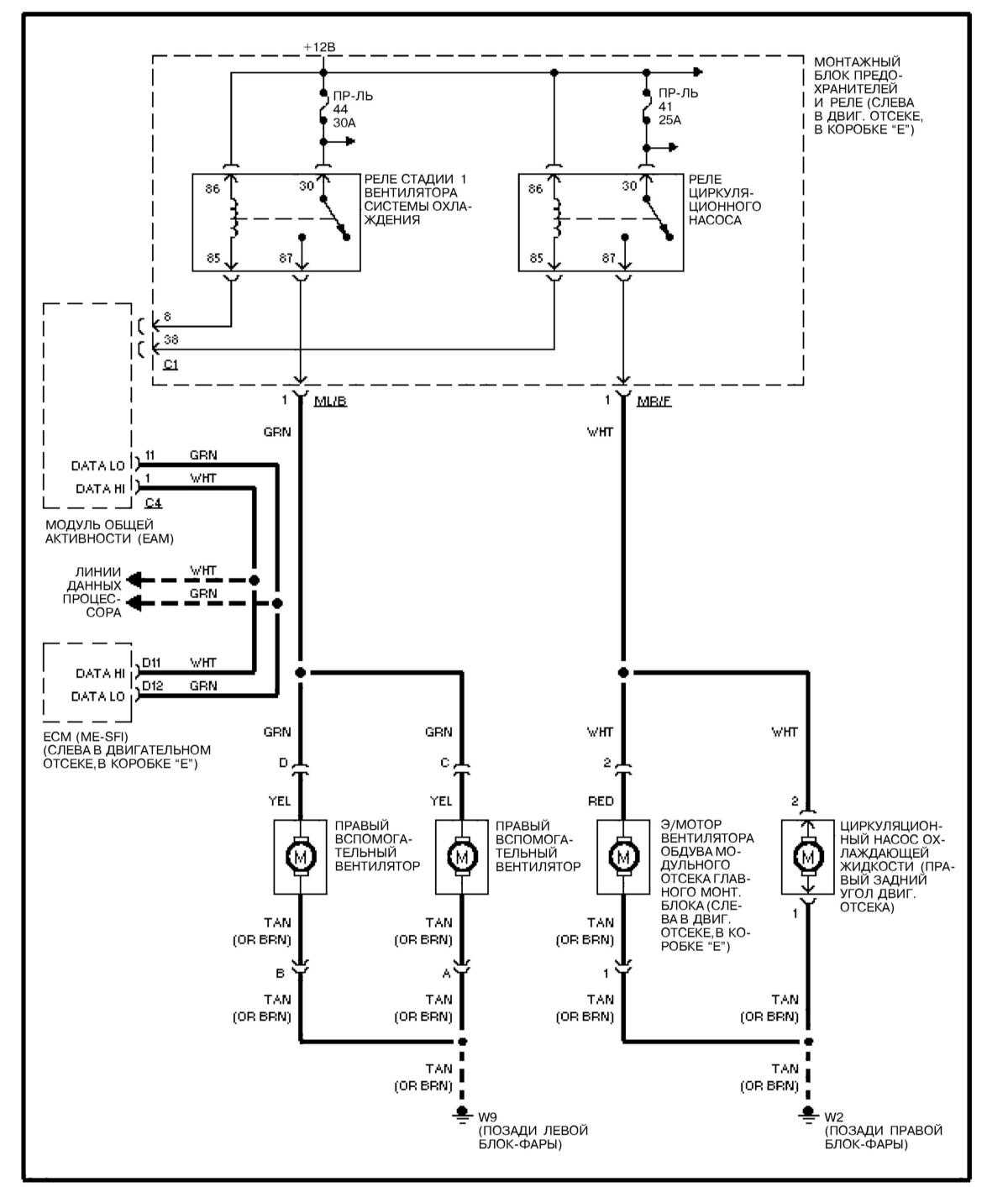

Вентилятор системы охлаждения (ML 430) — электросхема

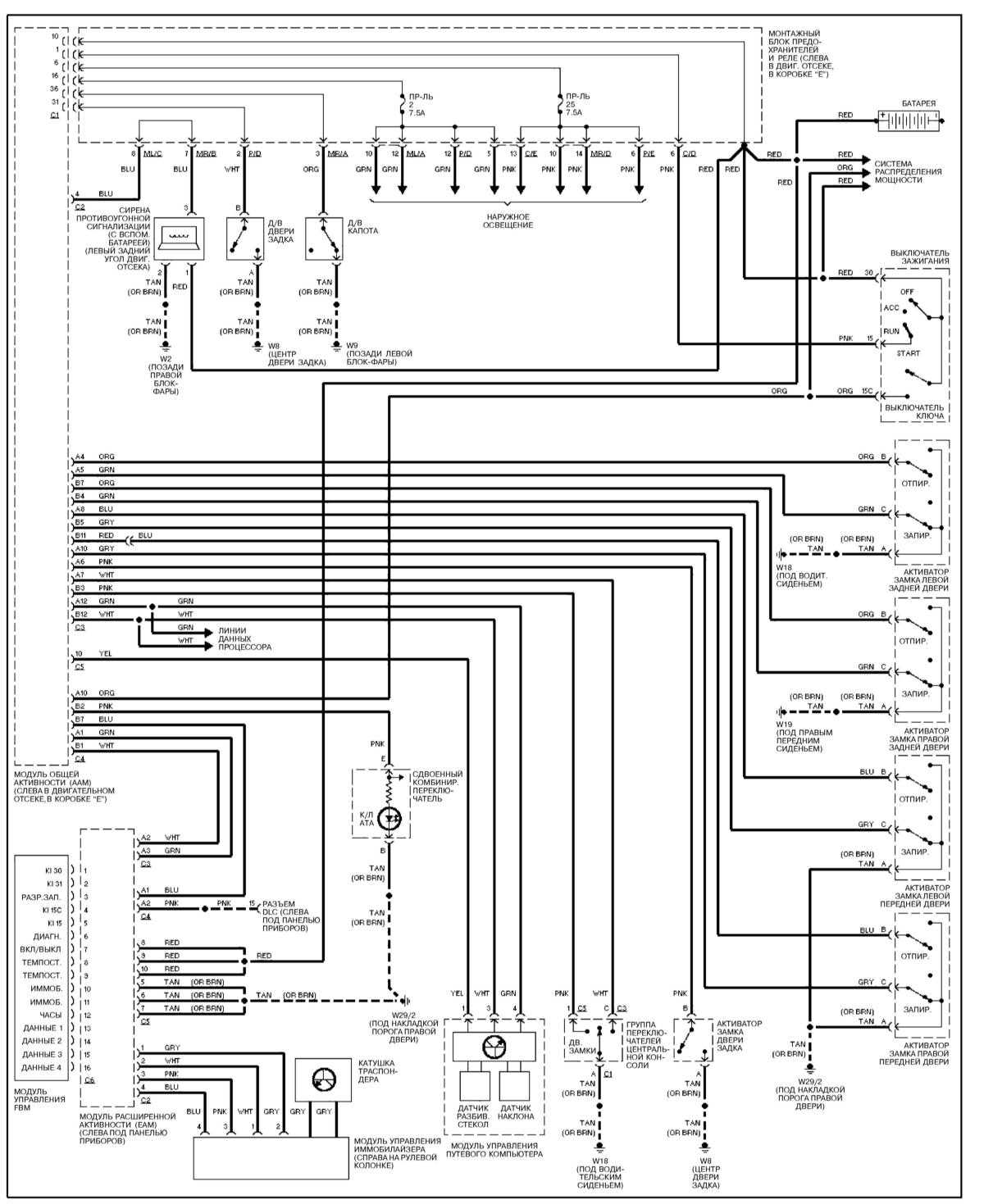

Схема противоугонной системы с дополнительной сиреной (ML 430)

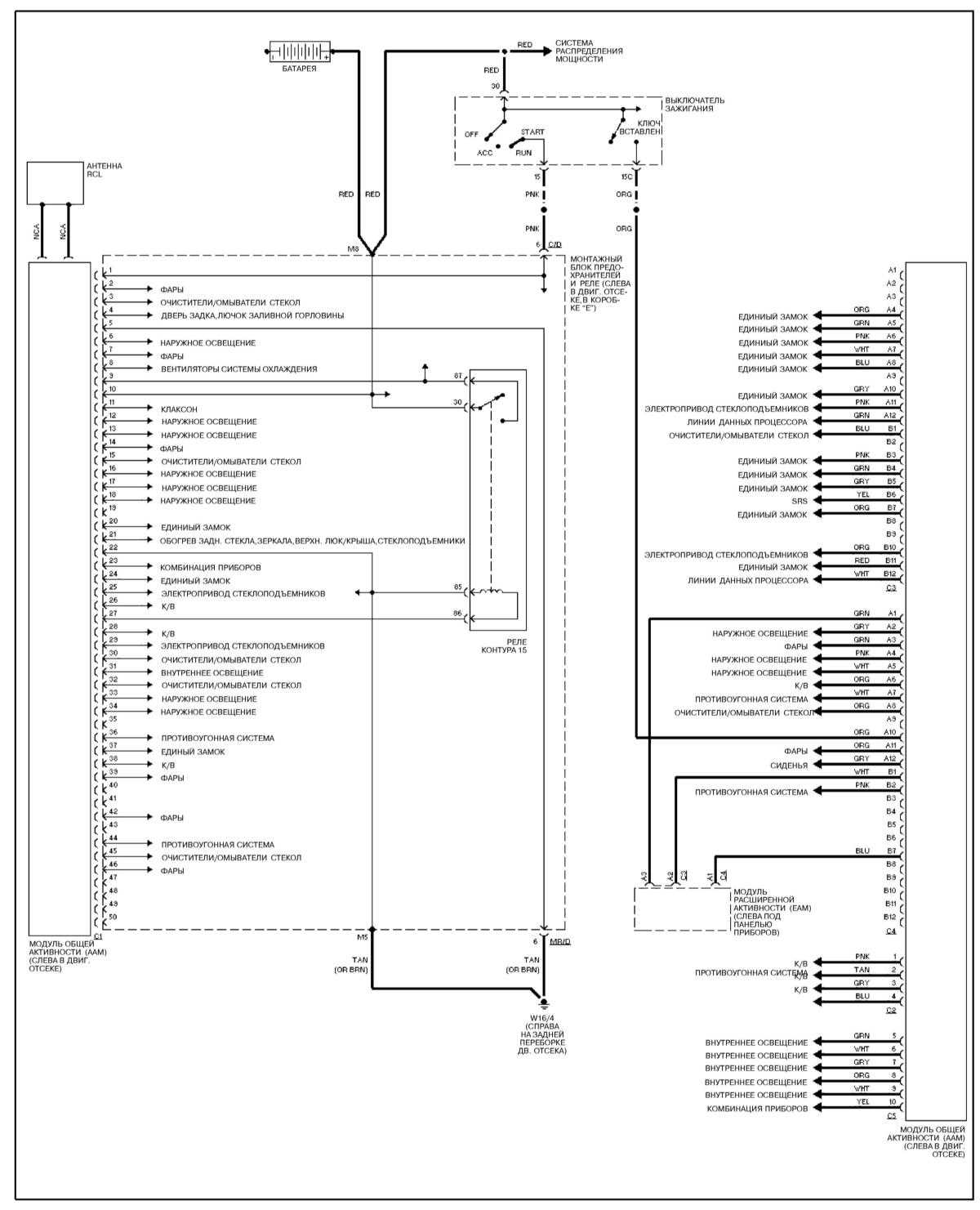

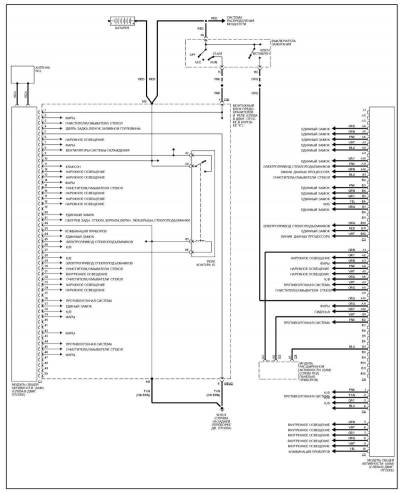

Модуль общей активности (AAM) (ML 430) — схема на Mercedes-Benz W163

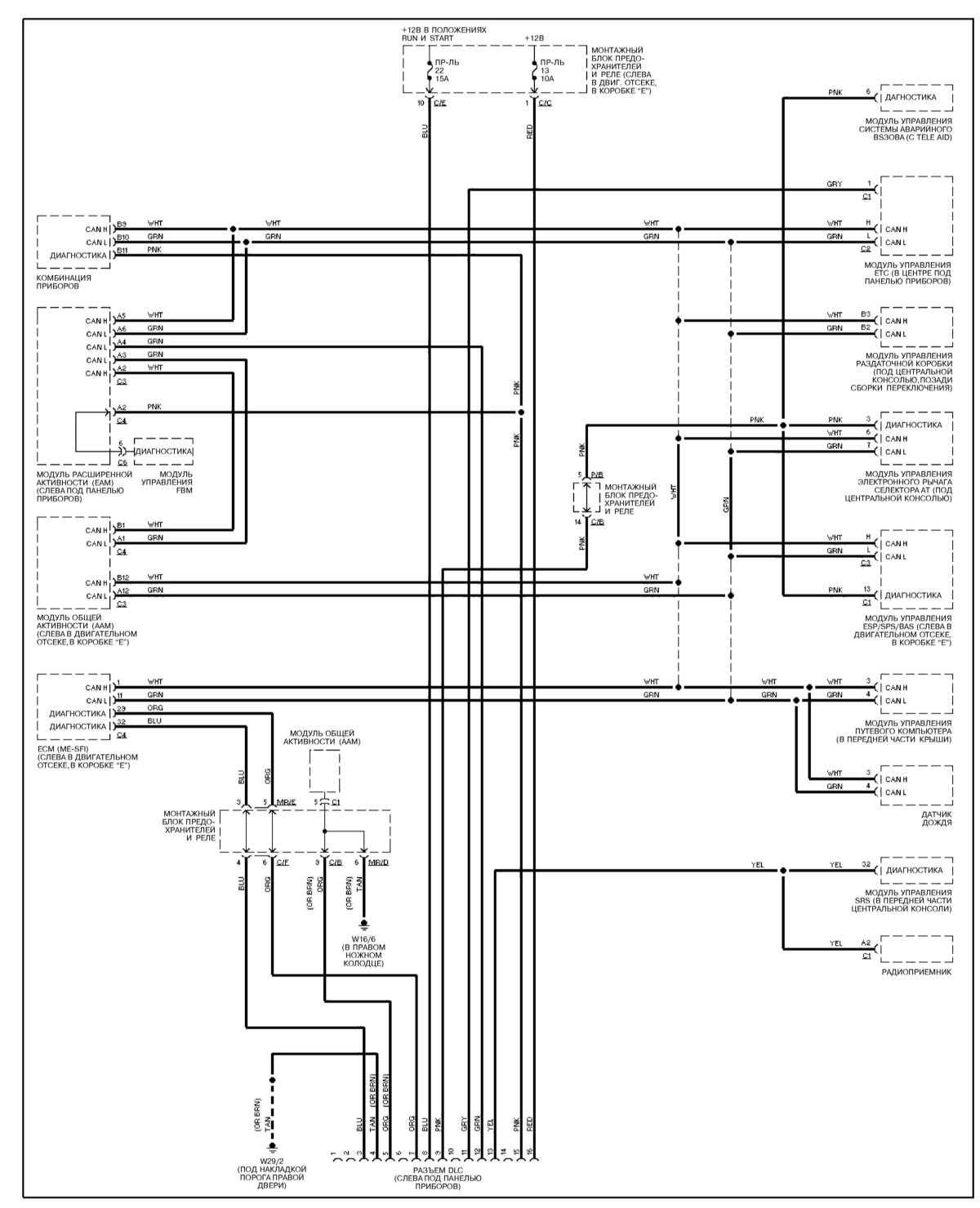

Линии данных процессора (ML 430) — эл.схема

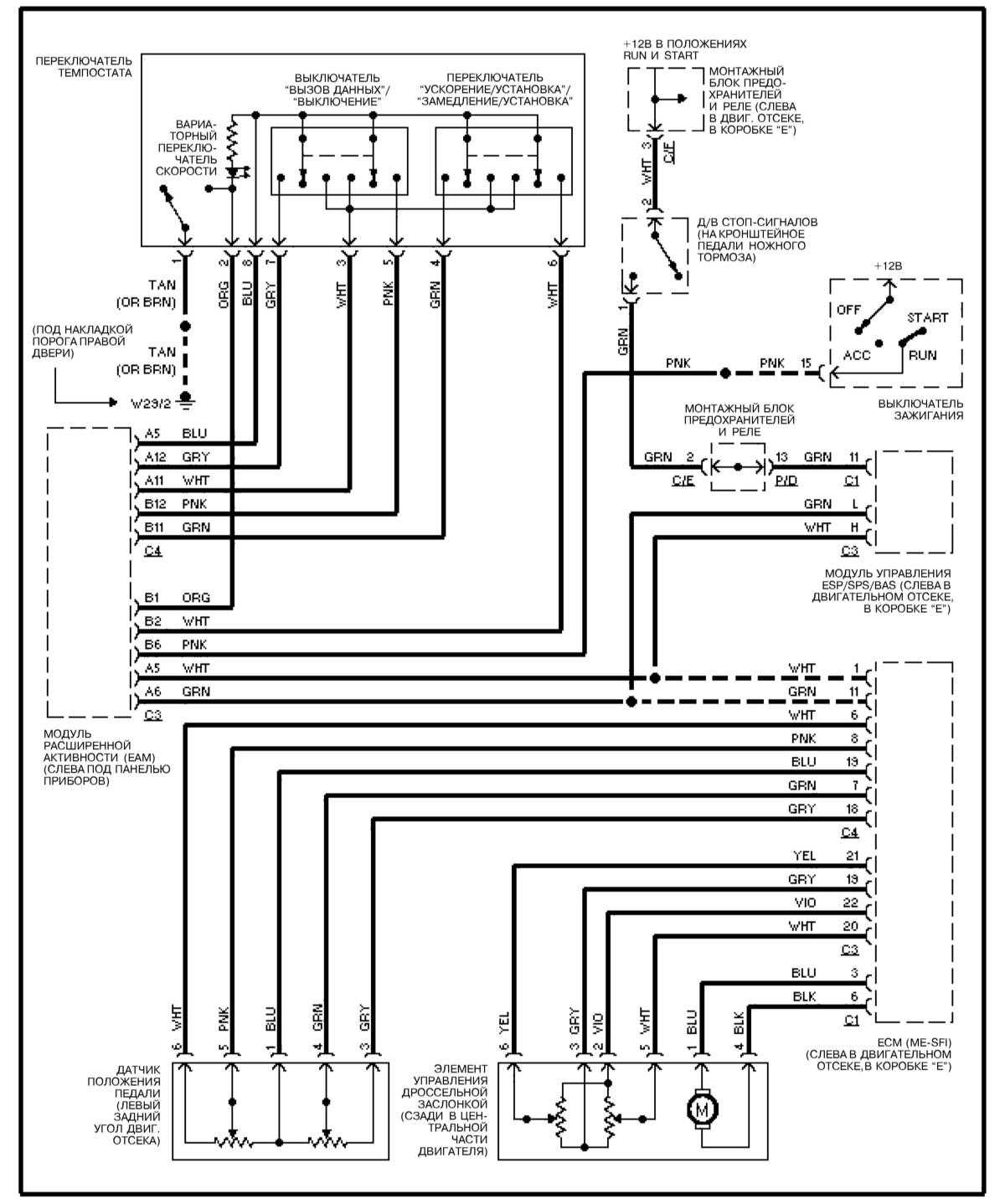

Темпостат (ML 430) — электросхема на Мерседес Бенц 163

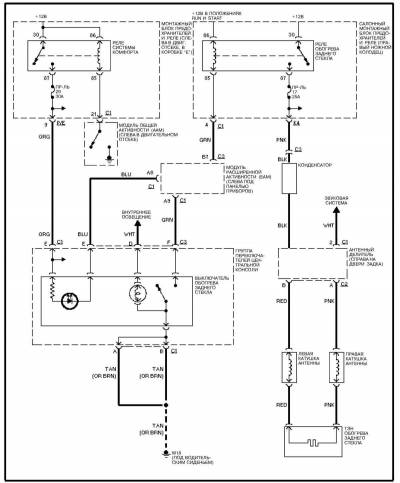

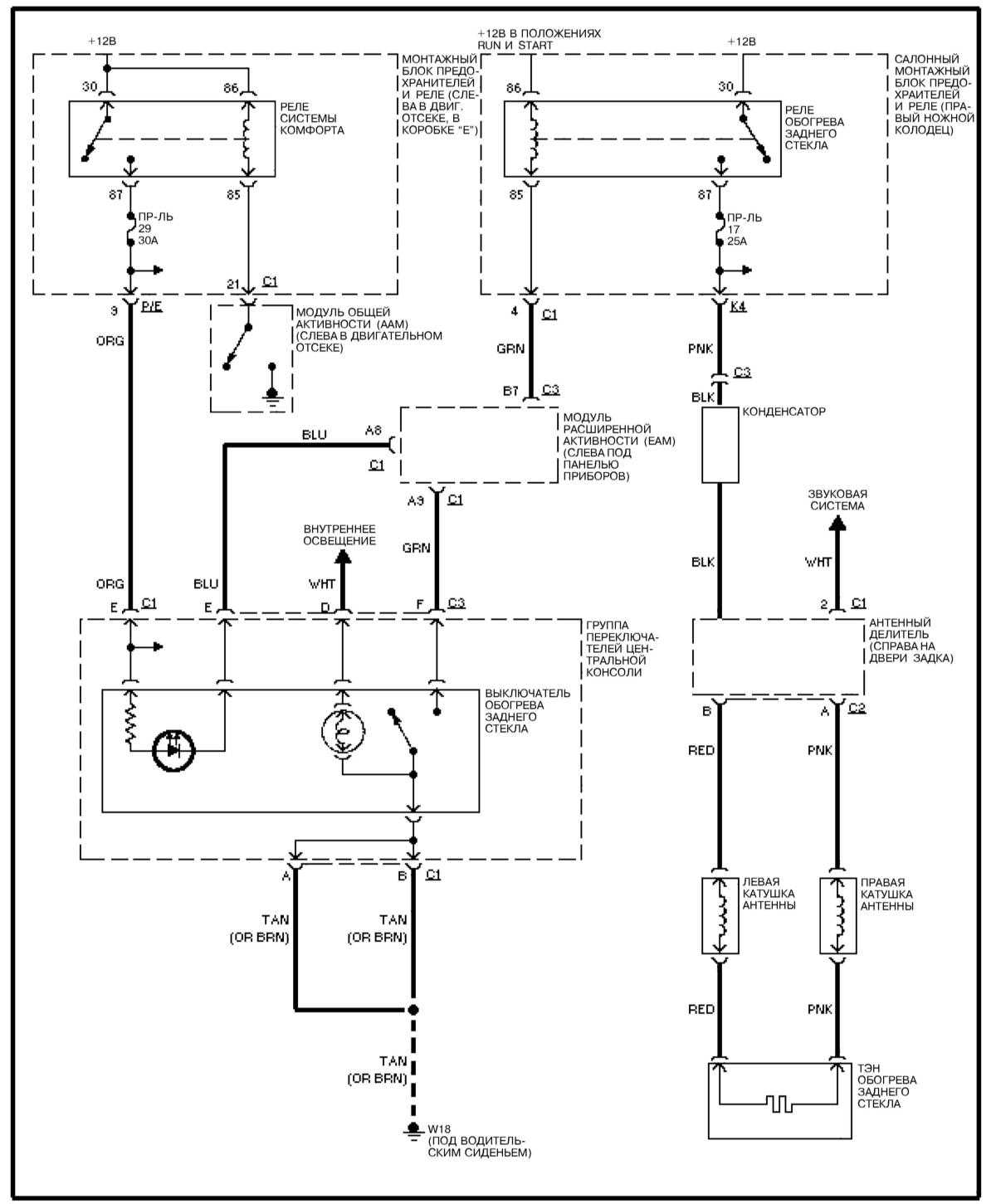

Электросхема обогрева стекол (ML 430)

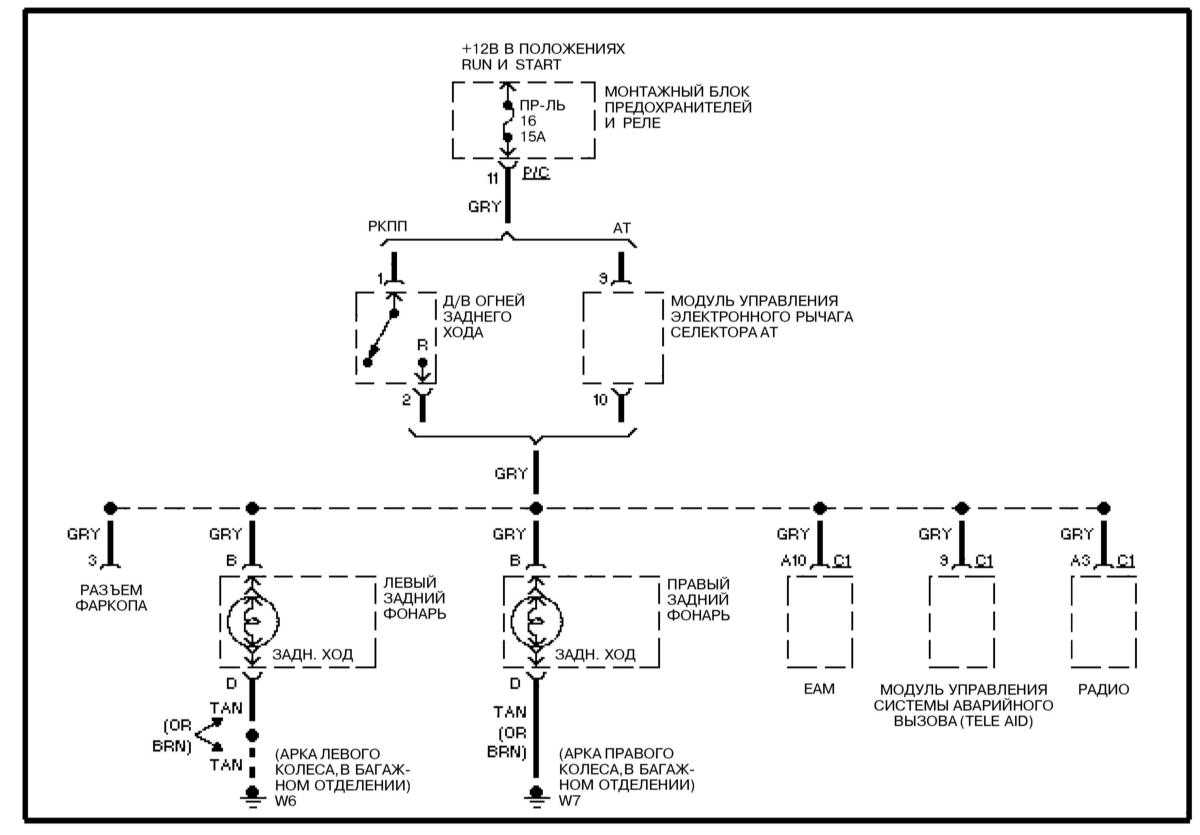

Огни заднего хода (ML 430) — эл.схема

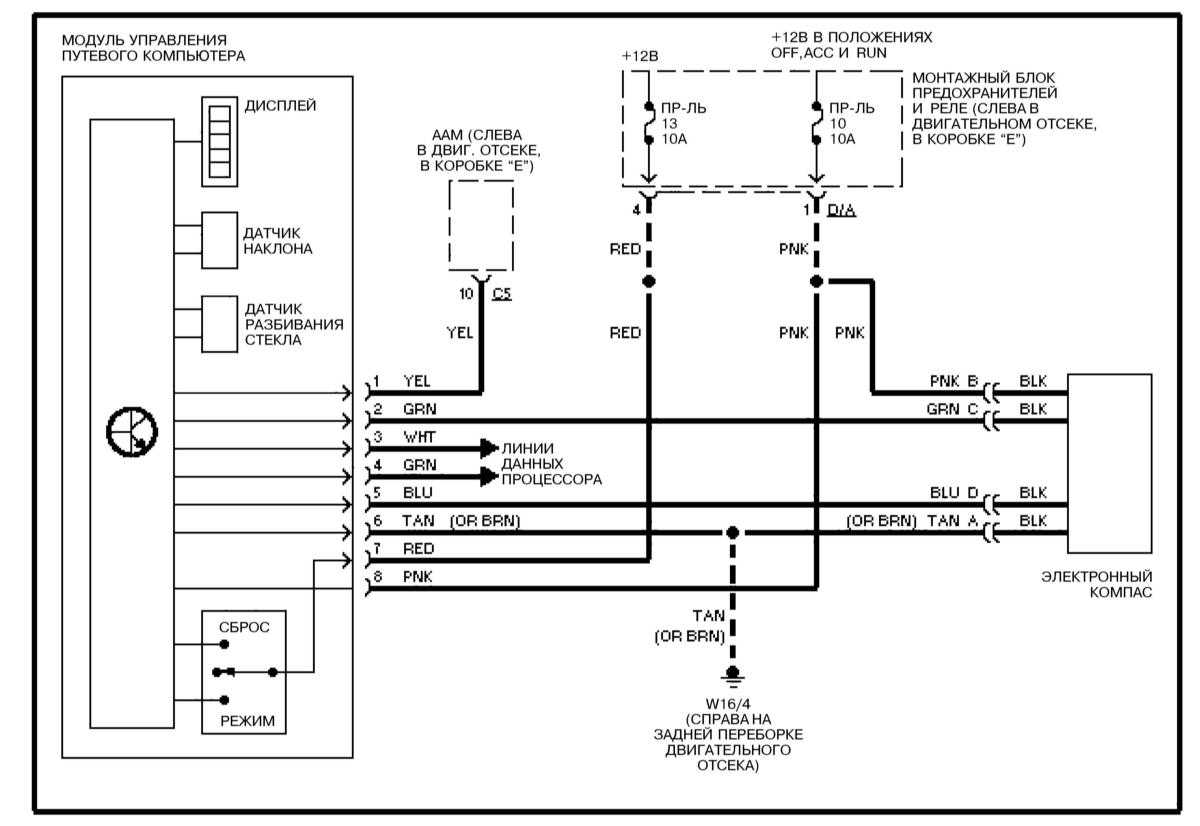

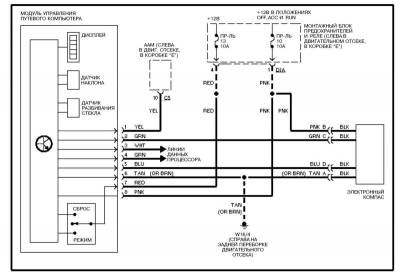

Путевой компьютер (ML 430) — схема на Mercedes-Benz W163

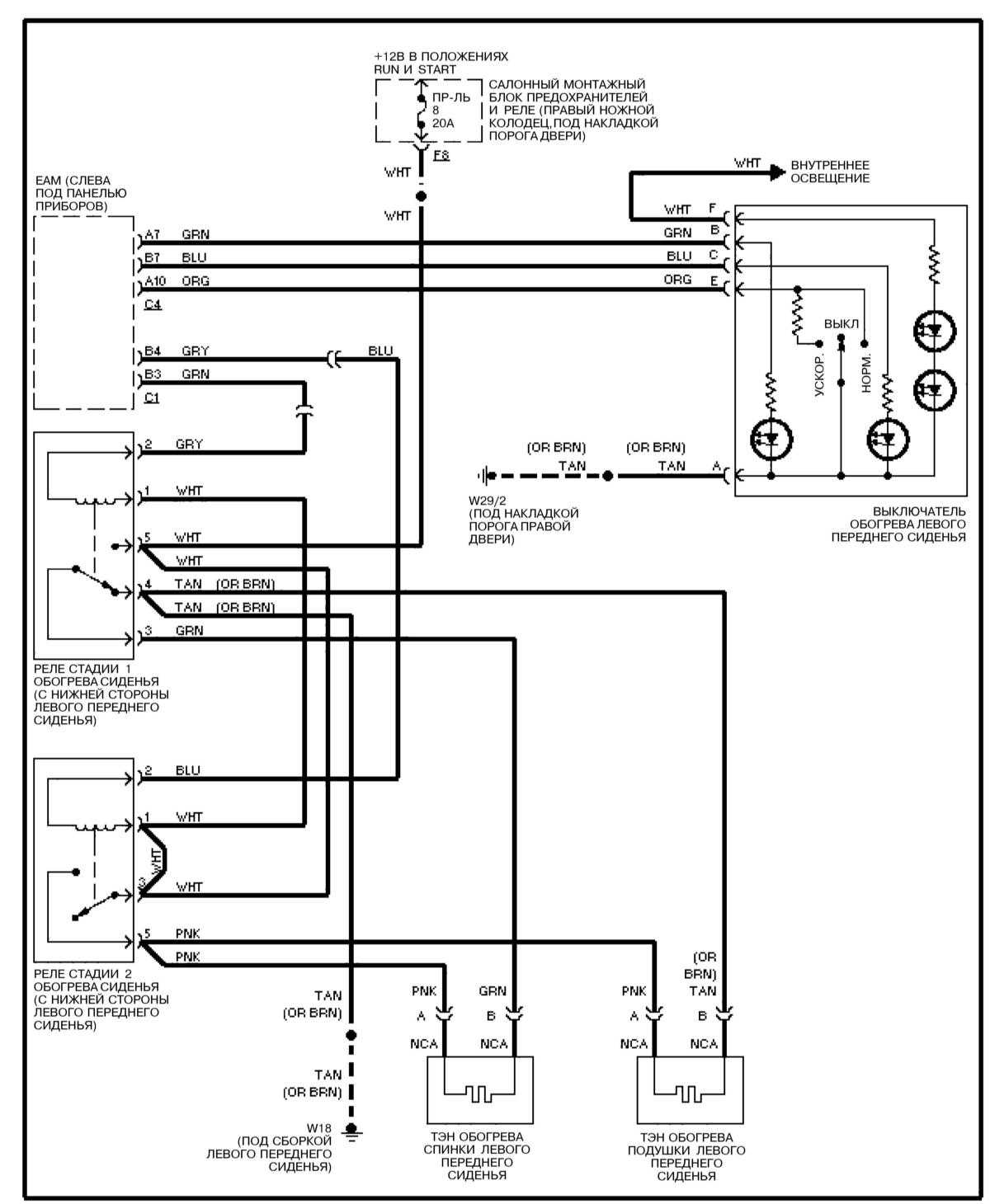

Эл.схема обогрева водительского сиденья (ML 430) на Мерседес Бенц 163

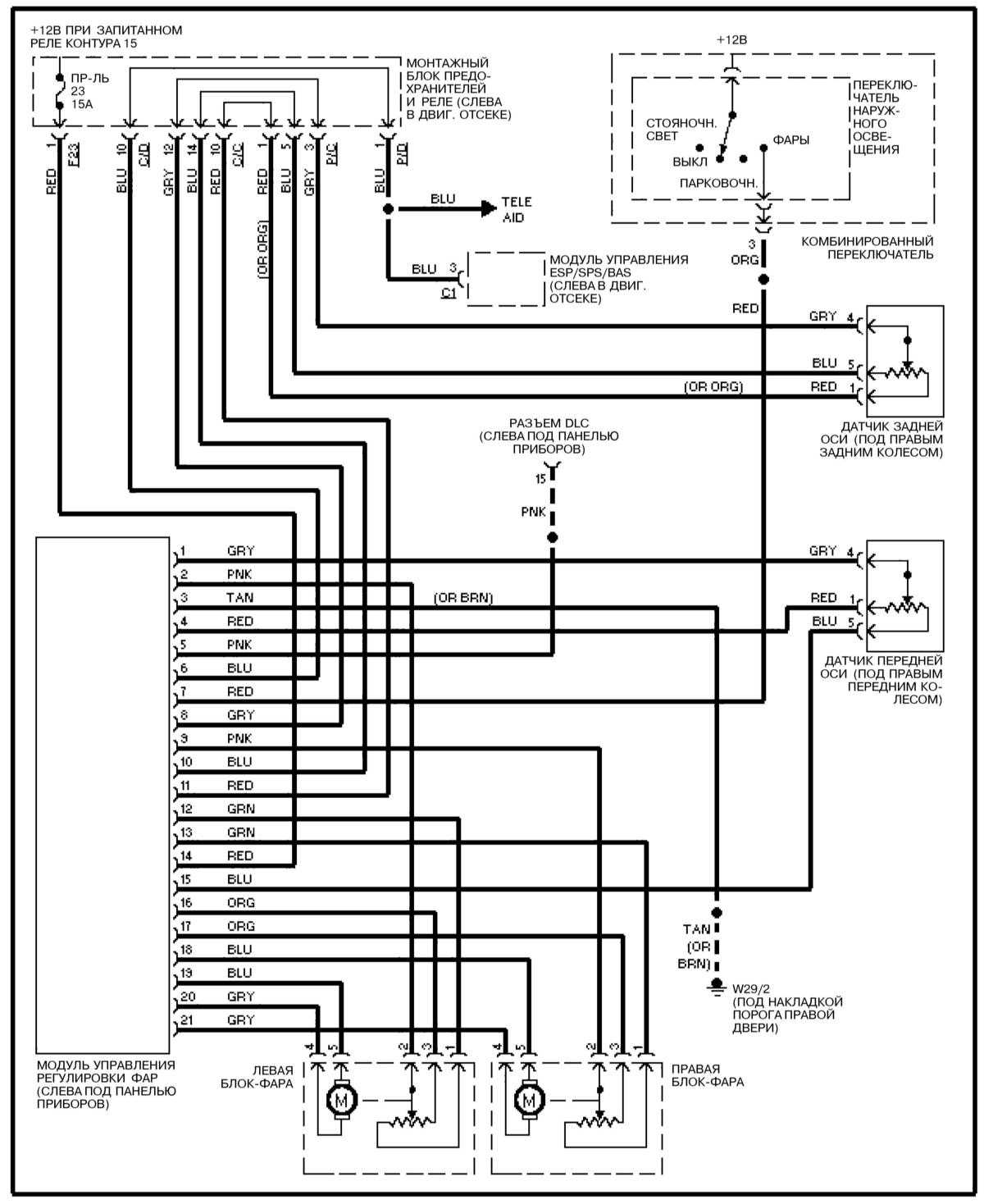

Регулировка фар (ML 430) — электросхема

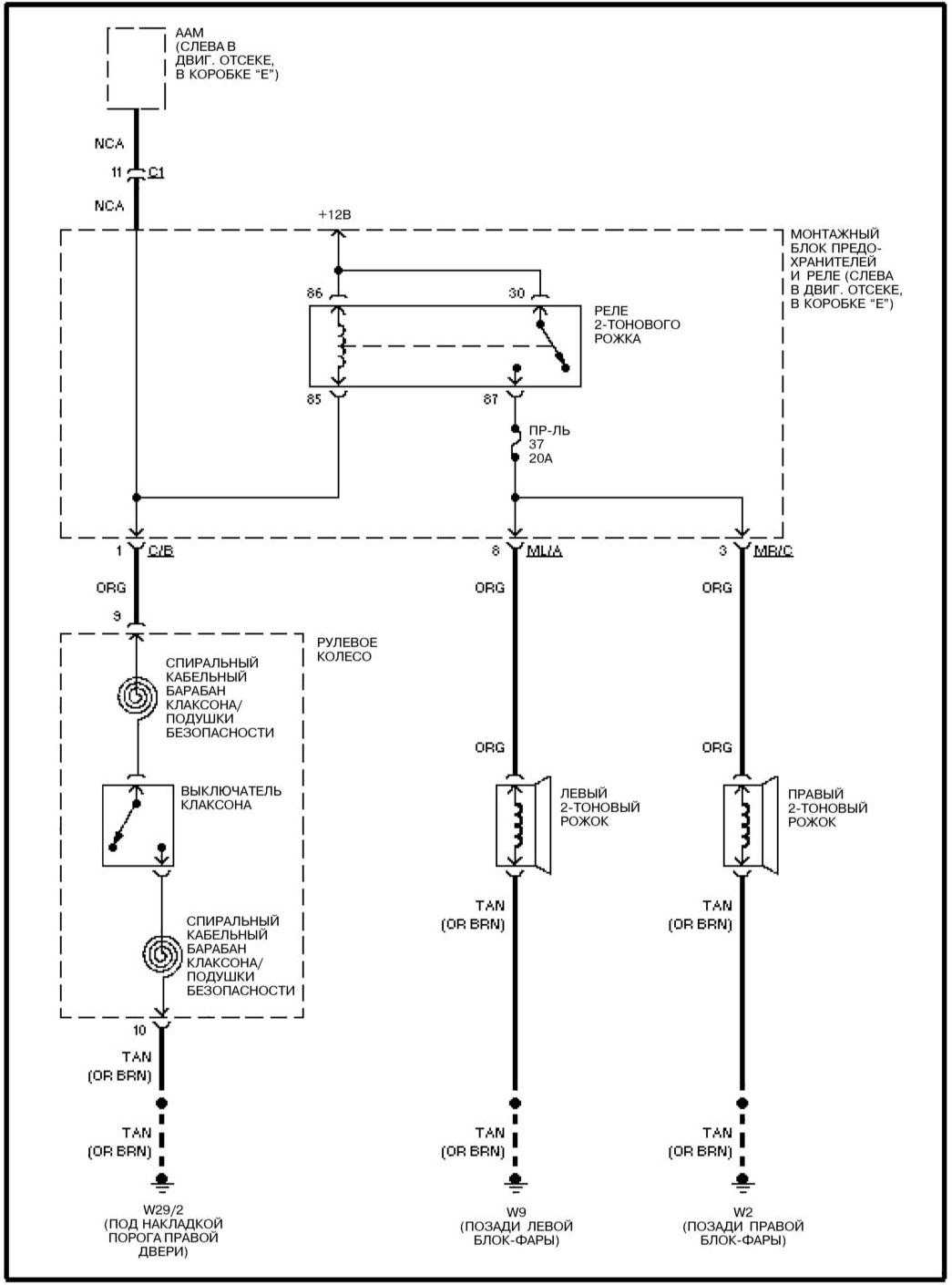

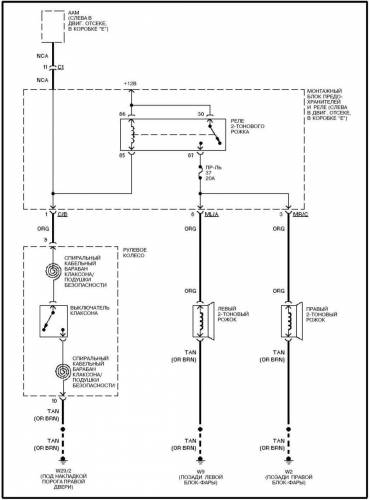

Электросхема клаксона (ML 430) на Mercedes-Benz W163

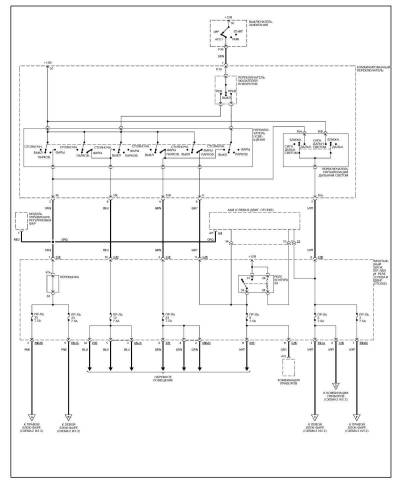

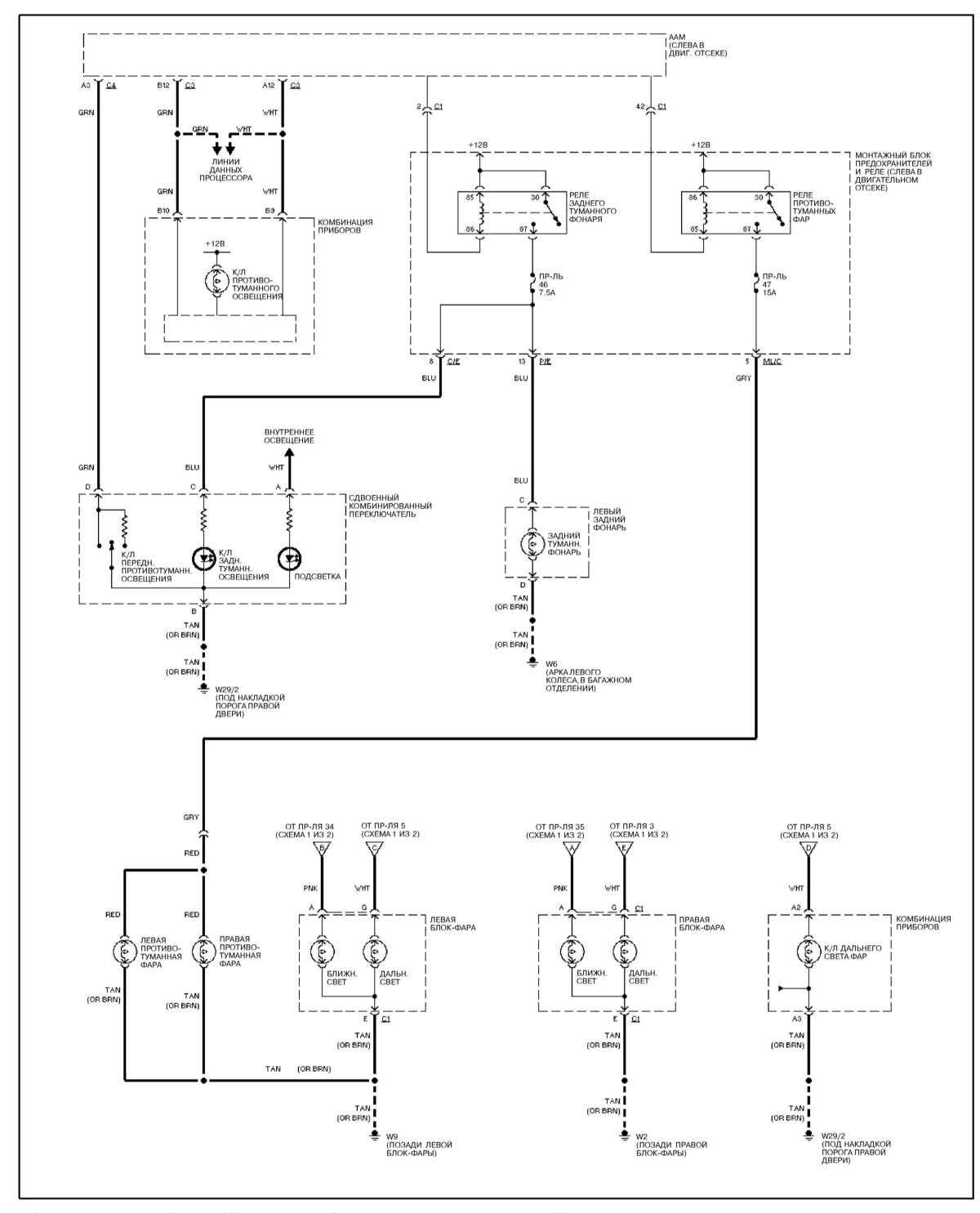

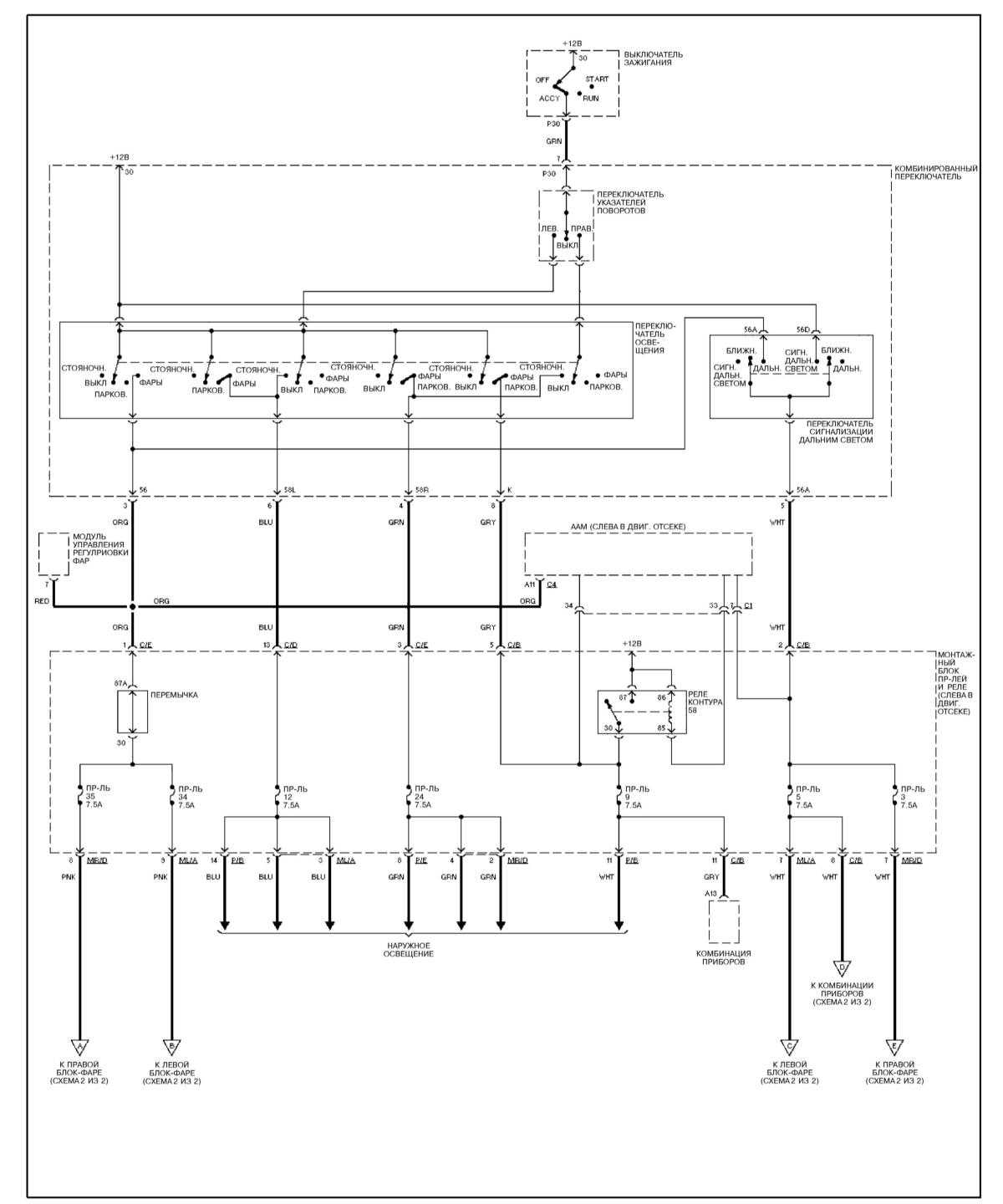

Фары (ксенон) (ML 430) — схема

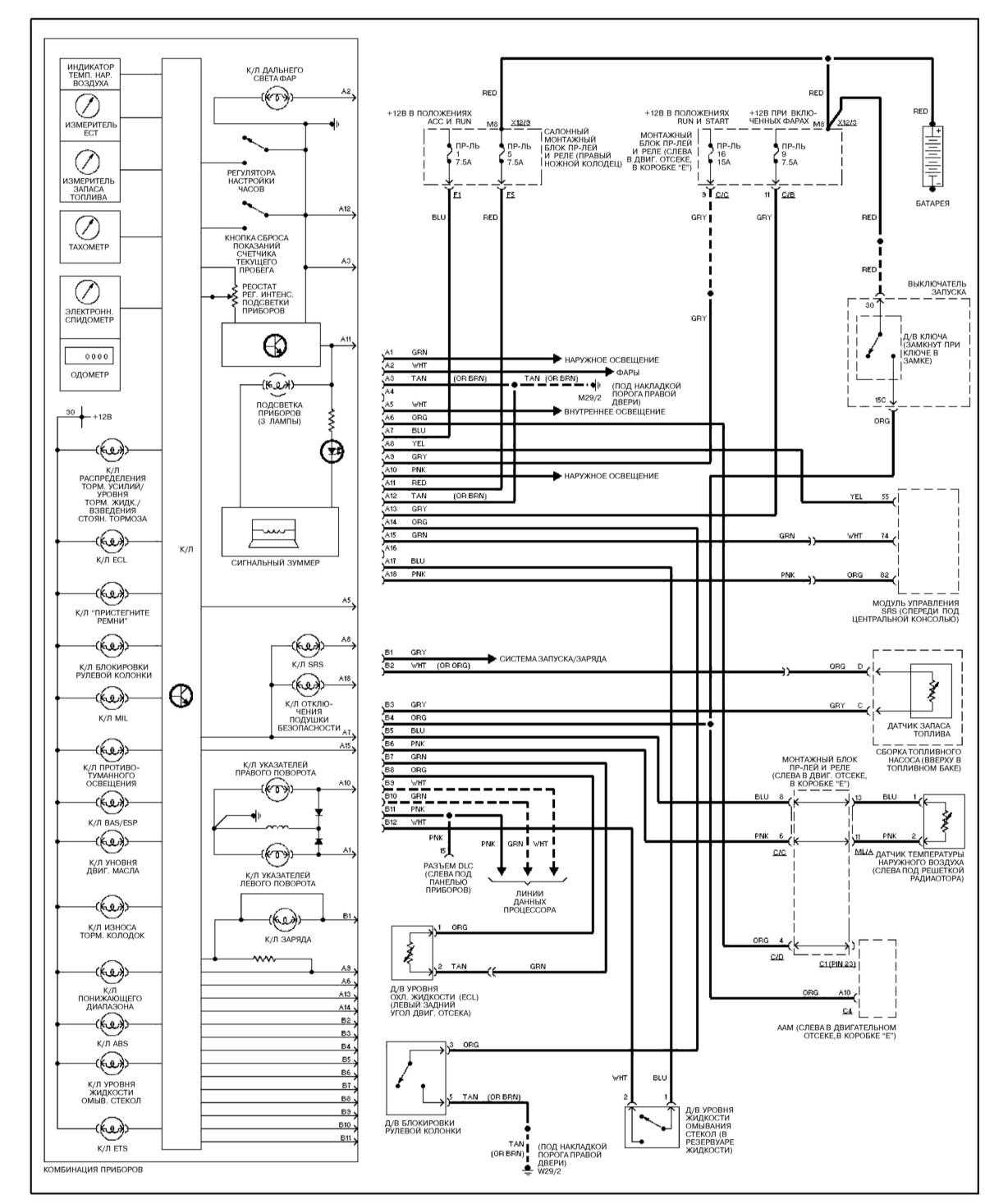

Комбинация приборов (ML 430) — эл.схема

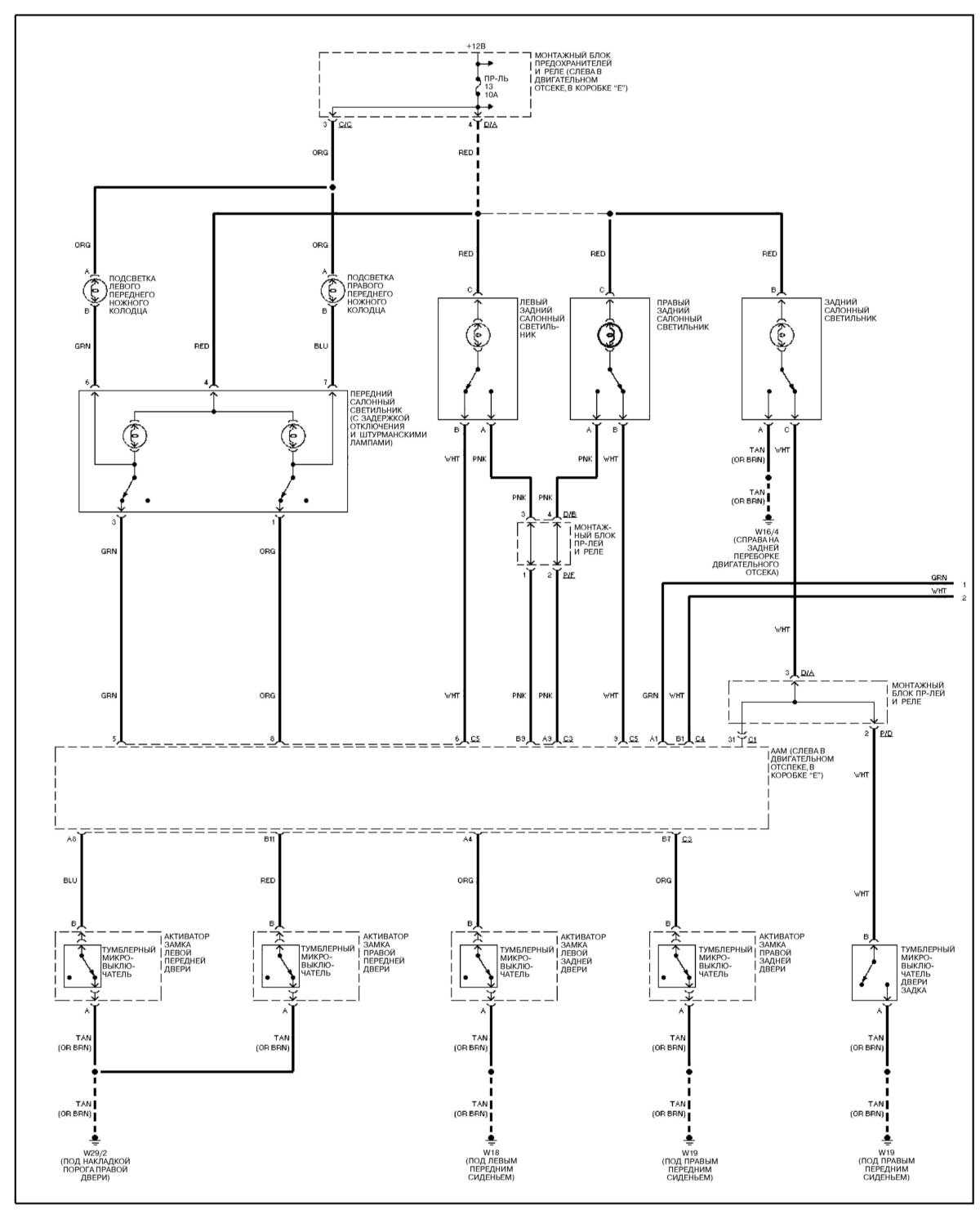

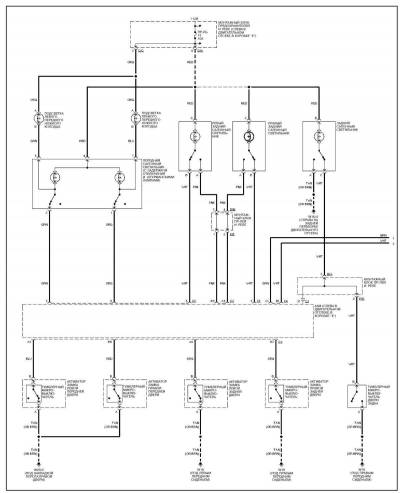

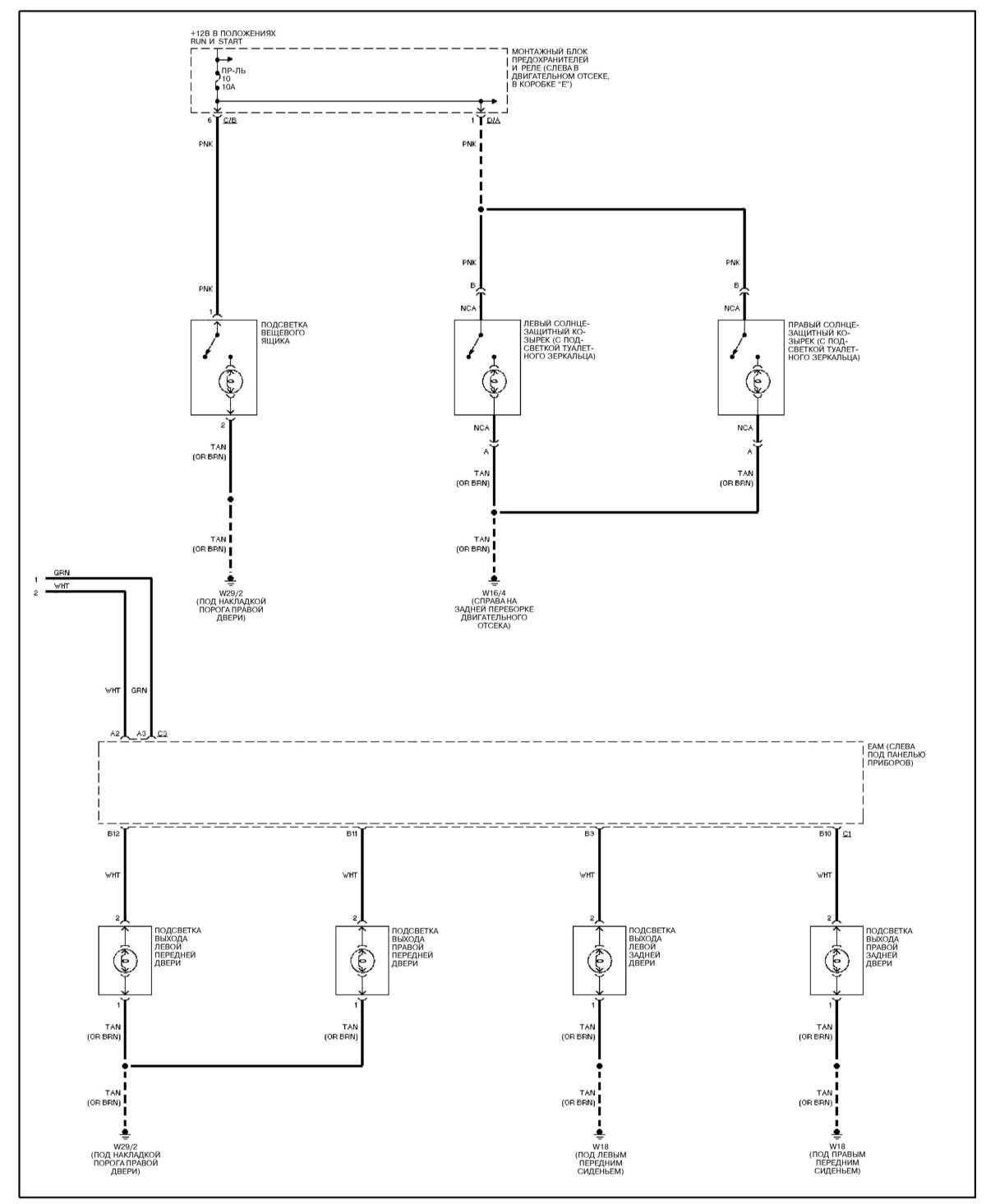

Схема освещения салона при открывании дверей (ML 430)

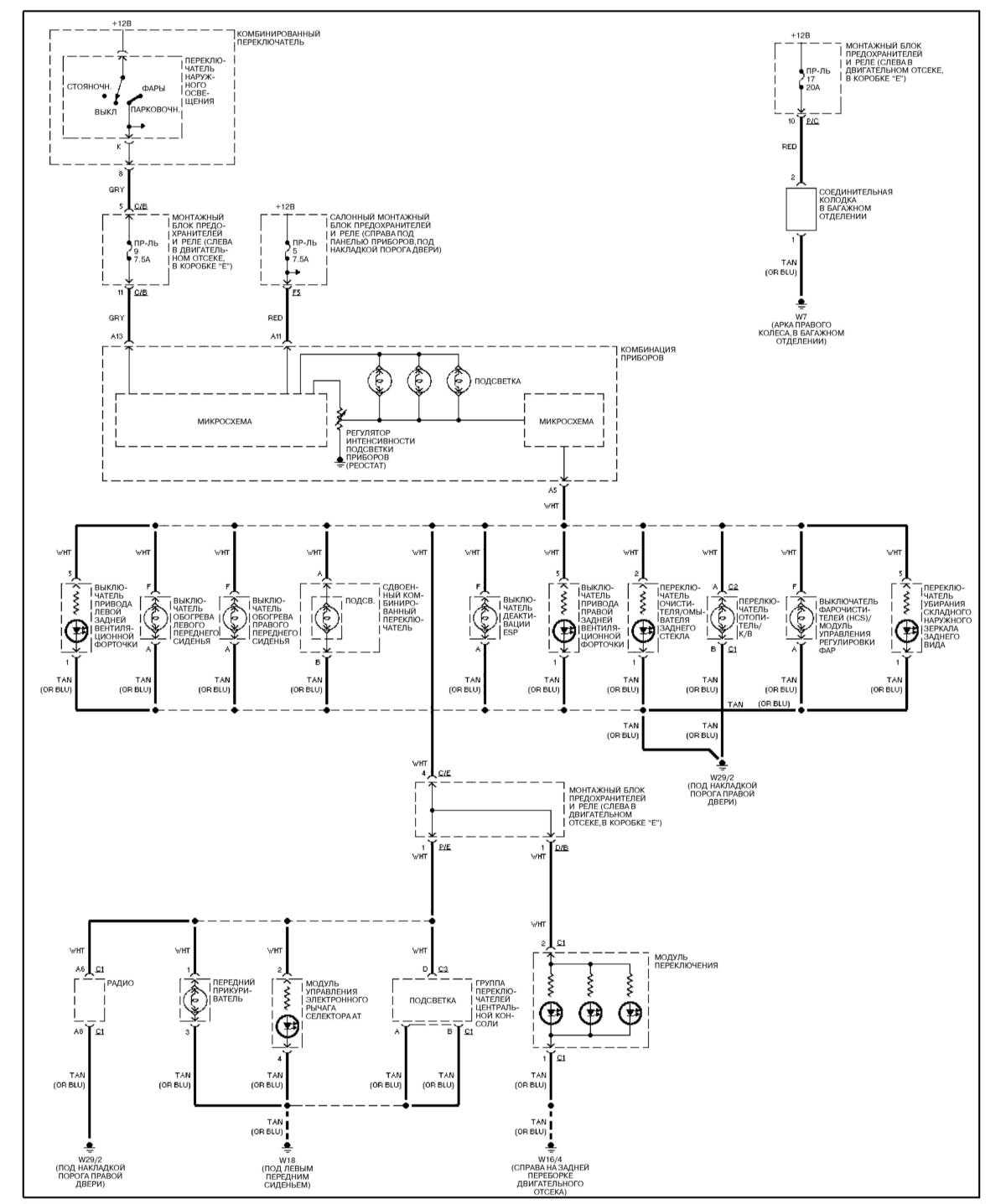

Подсветка приборов (ML 430) — эл.схема на Mercedes-Benz W163

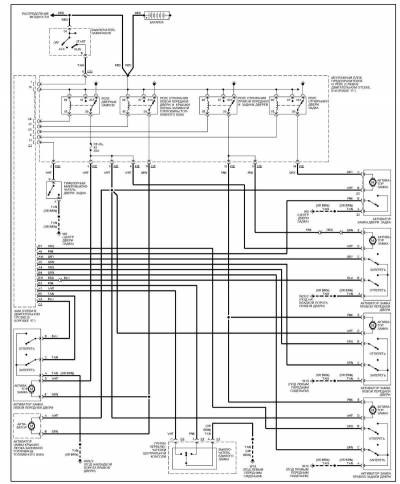

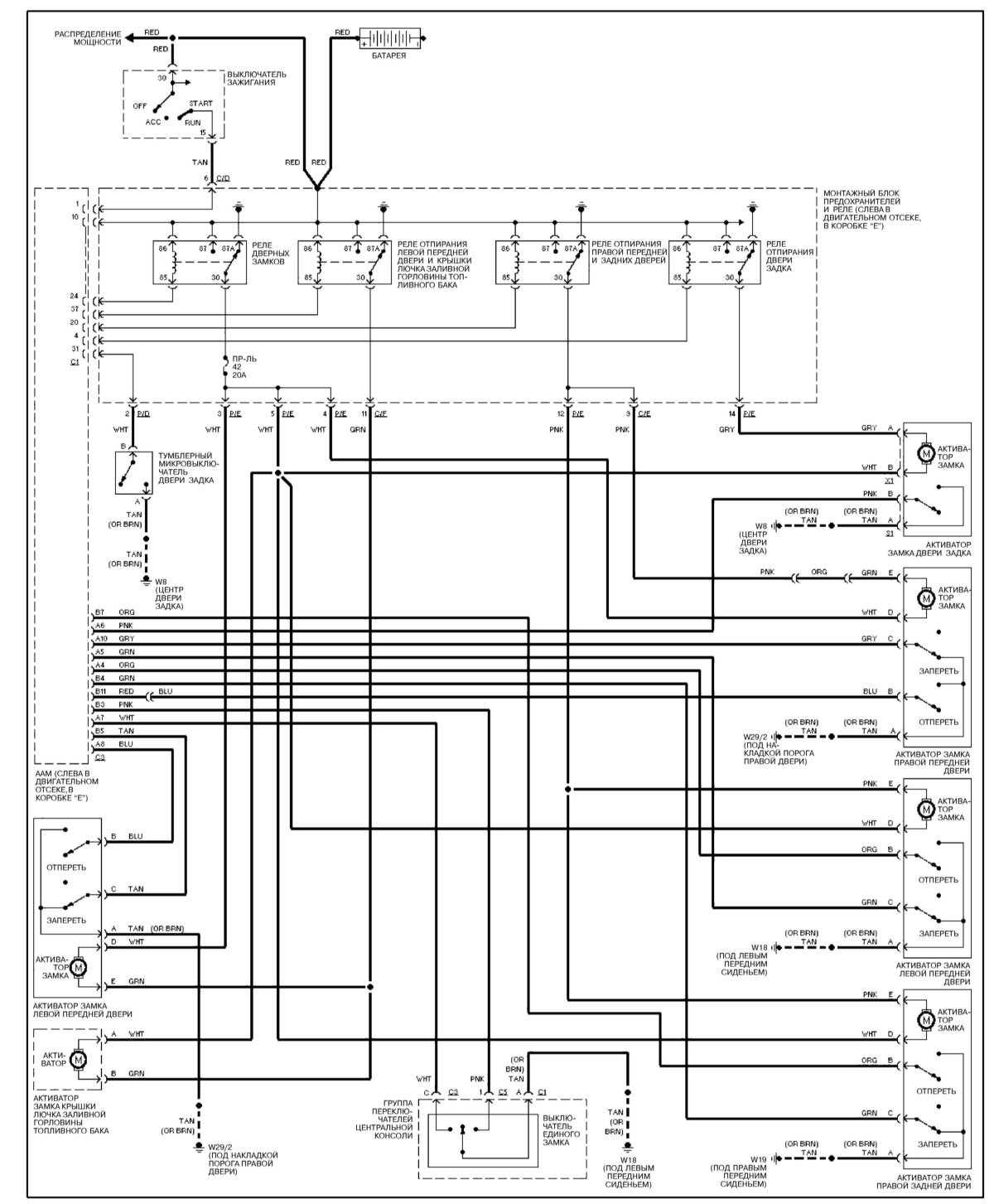

Электросхема привода дверных замков (ML 430)

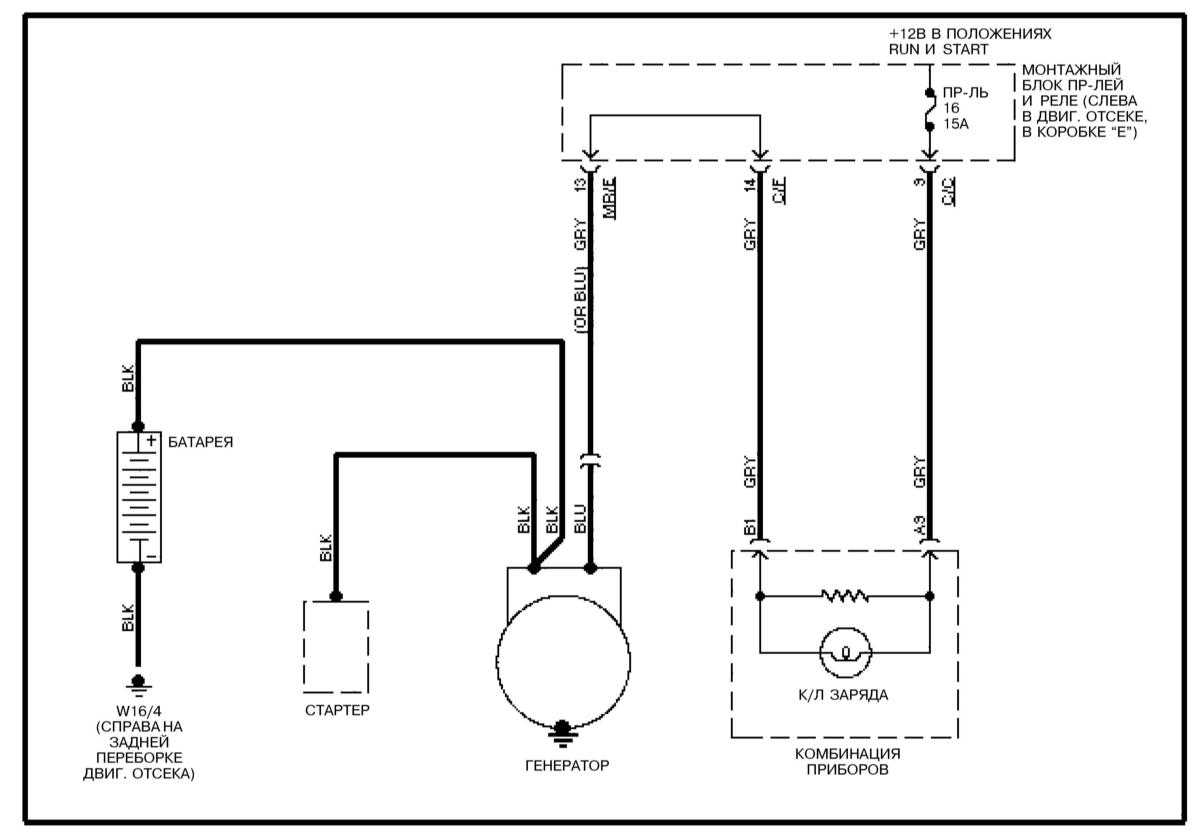

Система заряда (ML 430) — схема на Мерседес Бенц 163
Частые вопросы: предохранители и реле Мерседес Бенц 163
Где находится блок предохранителей на Мерседес Бенц 163?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Мерседес Бенц 163 — в разделе о расположении блоков.
Что делать, если не работает обогрев заднего стекла на Мерседес Бенц 163?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Почему перегорают предохранители один за другим на Мерседес Бенц 163?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Мерседес Бенц 163?
Схема и таблица предохранителей Мерседес Бенц 163 — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
Можно ли ставить предохранитель большего номинала на Мерседес Бенц 163?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Мерседес Бенц 163 и может привести к оплавлению жгута. Ставьте только значение из таблицы.
Что означает номинал и цвет предохранителя на Мерседес Бенц 163?
В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
Как проверить реле на Мерседес Бенц 163?
Номер позиции реле — в таблице. Перед заменой снимите клемму аккукумулятора; обмотку проверьте мультиметром на целостность.
Где в Мерседес Бенц 163 находится блок под капотом?
В моторном отсеке — рядом с аккумуляторной батареей или на левой стойке. Точное место смотрите в разделе о расположении блоков.
