RU Mercedes-Benz W124 1985-1995 г.в. и электросхемы на его оборудование. W124 был солидным средних размеров автомобилем, последним в длинной линейке легковых автомобилей с кузовом-седаном Mercedes, чья цена не имеет значения, и являлся результатом всестороннего развития. Автомобили-универсалы (и опционально седаны) имели заднюю подвеску, поддерживающую постоянный уровень кузова над дорогой, очень похожую на имеющуюся у Citroën BX, газобаллонную систему подачи топлива, выравнивание стоек подвески и underbonnet pressurising pump. В отличие от Ситроена Mercedes использовал как задние рессоры, так и стойки. Передняя подвеска была более традиционна.

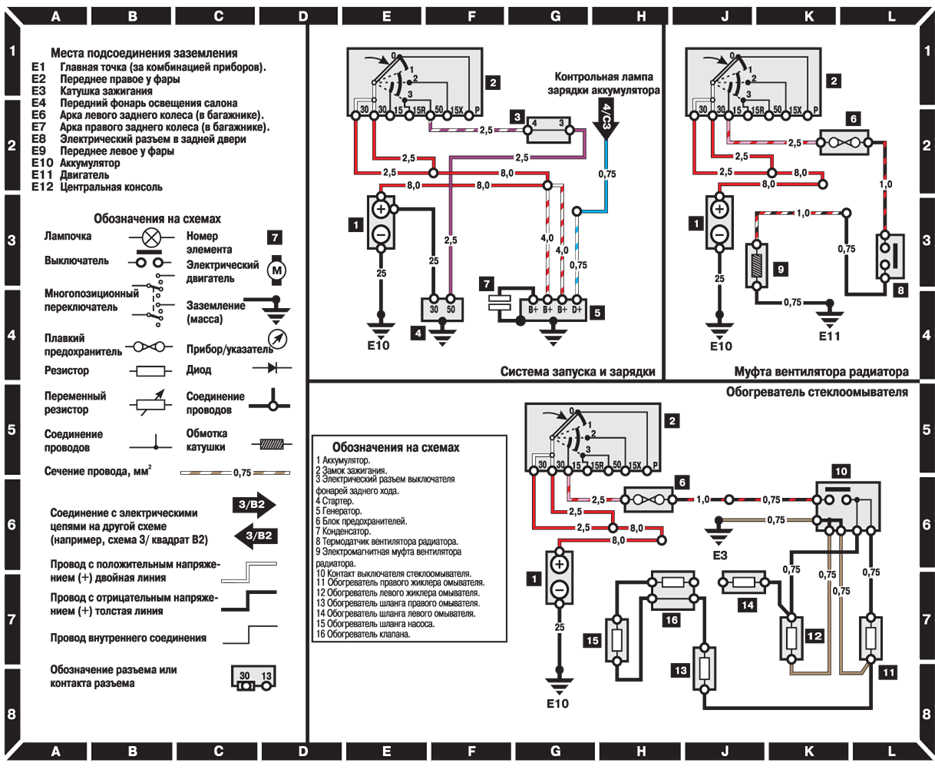

Электросхемы на Мерседес Бенц 124 — обозначения

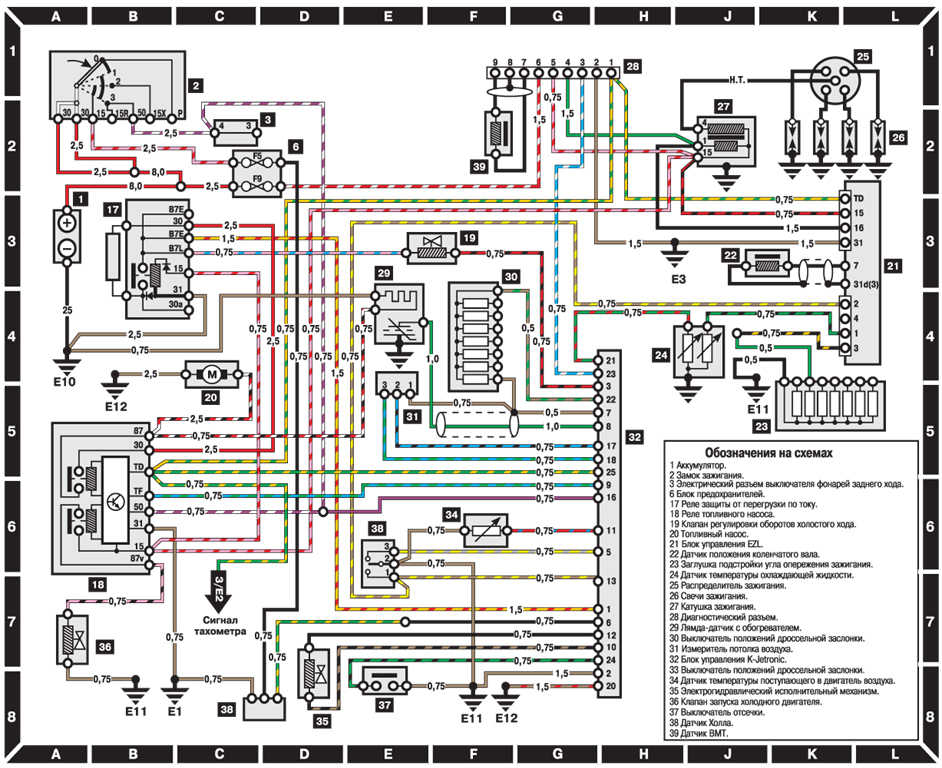

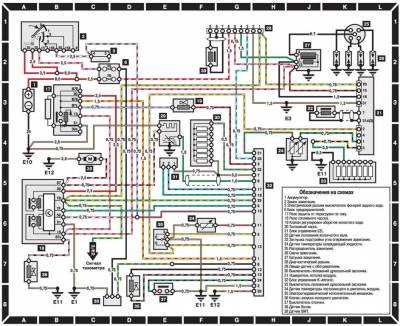

Схема системы управления двигателем

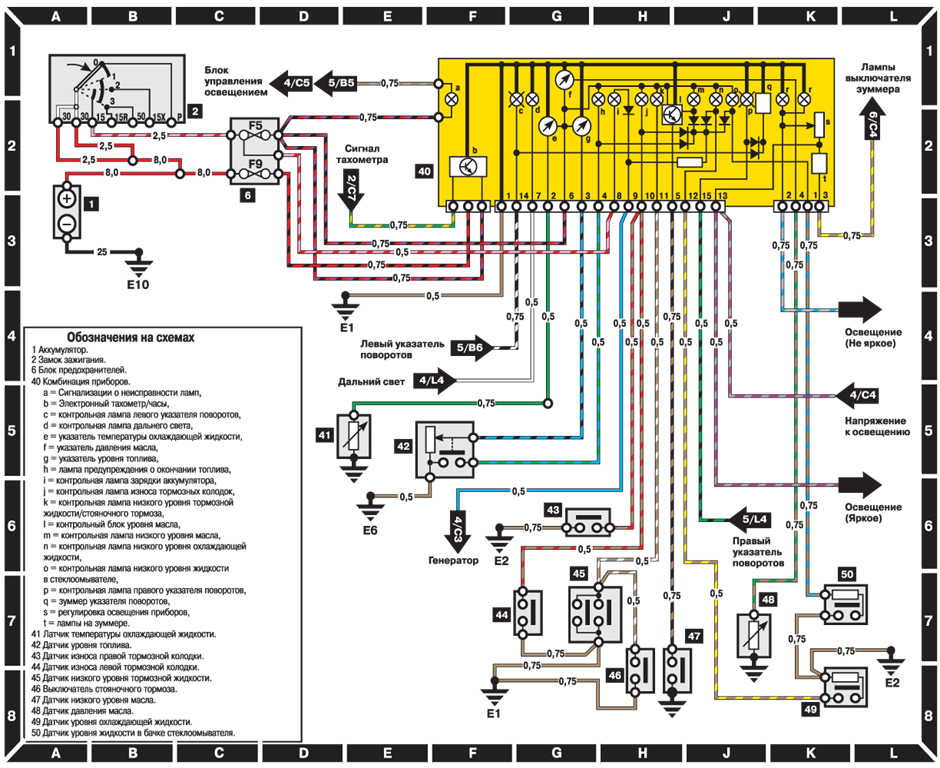

Комбинация приборов и датчики — электросхема

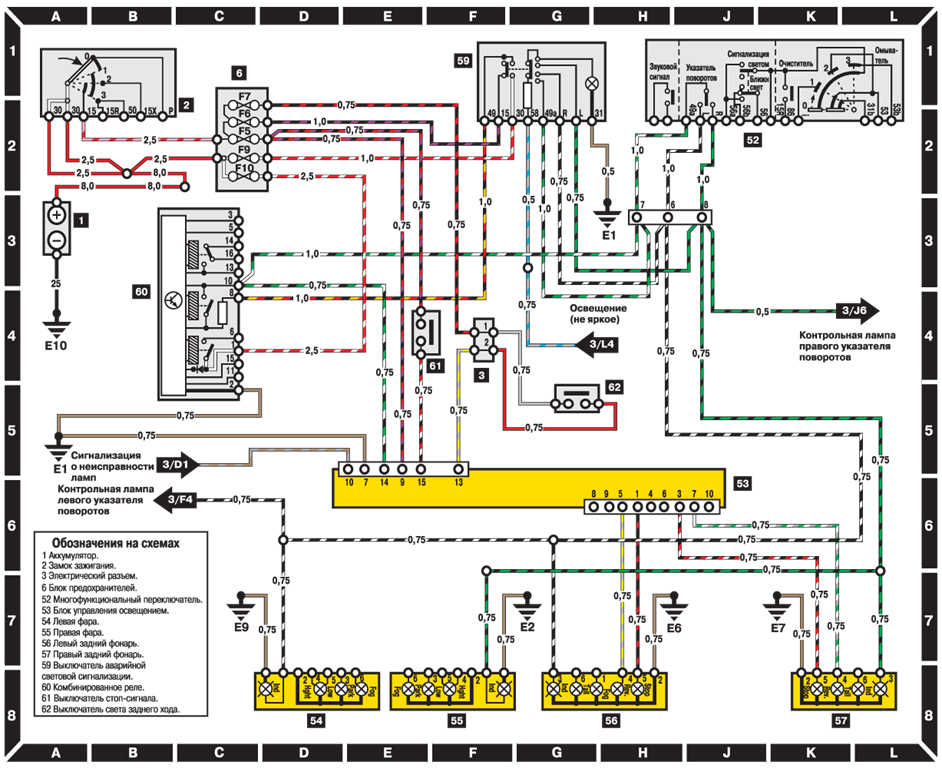

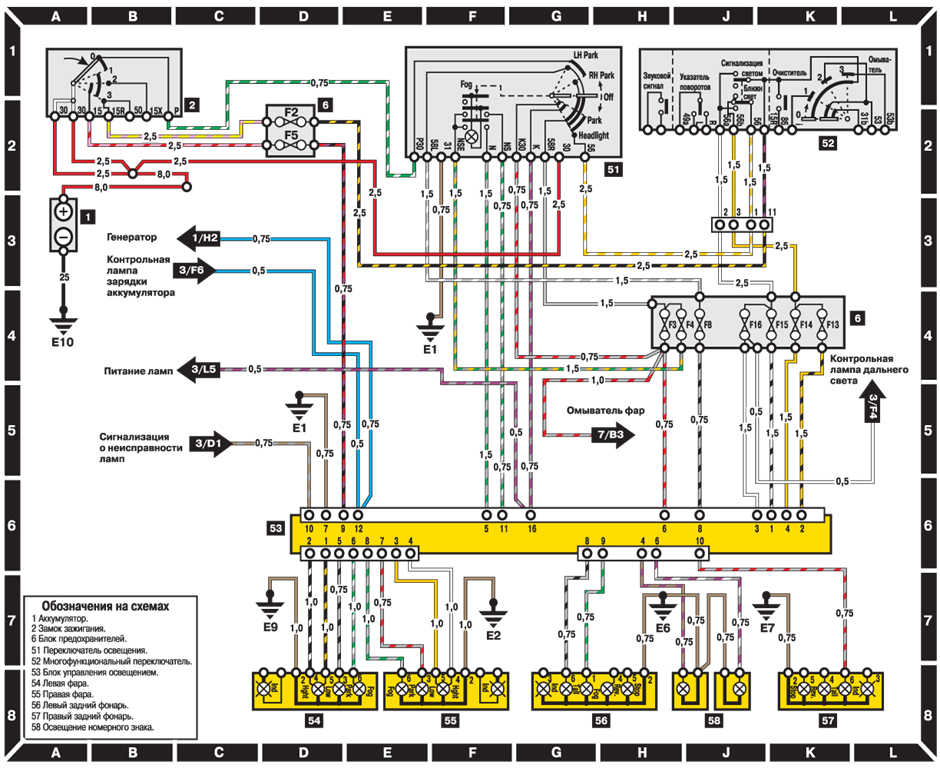

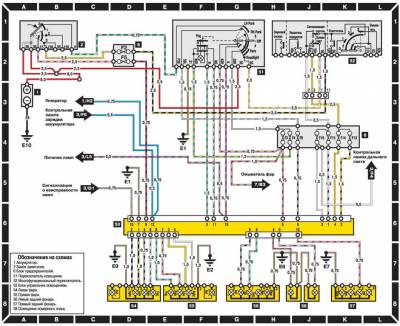

Внешнее освещение — схема на Mercedes-Benz W124

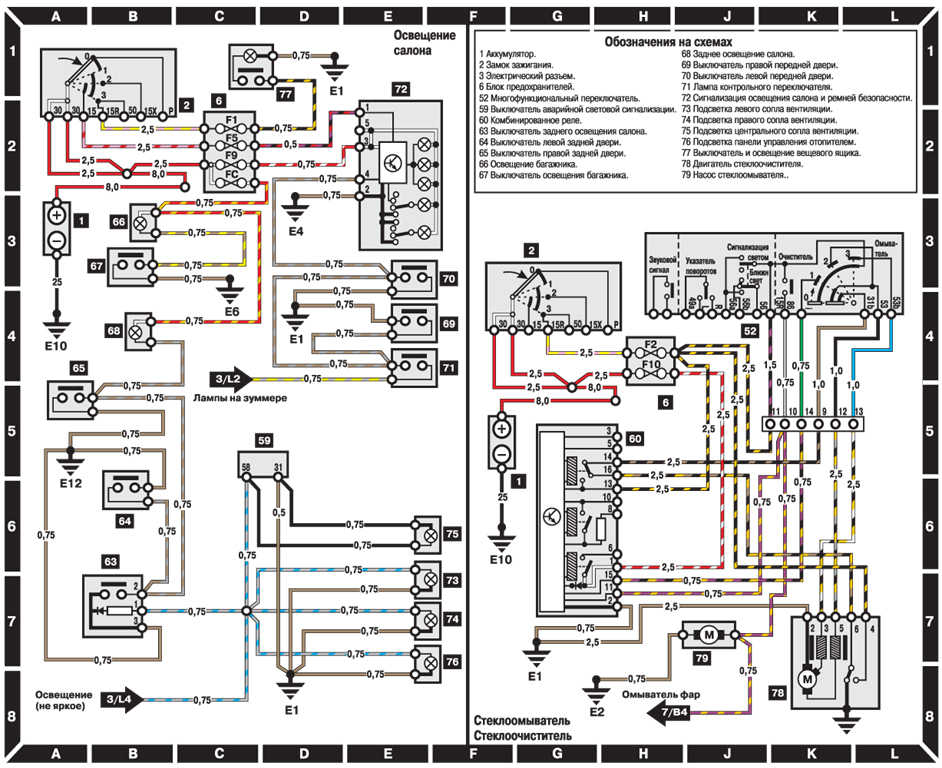

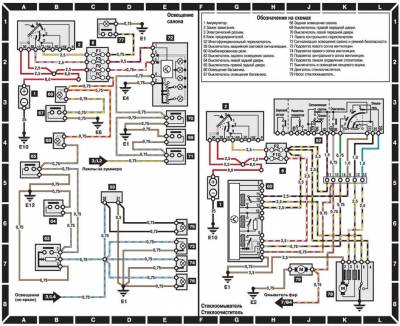

Внутреннее освещение, стеклоочистители и стеклоомыватели — эл.схема

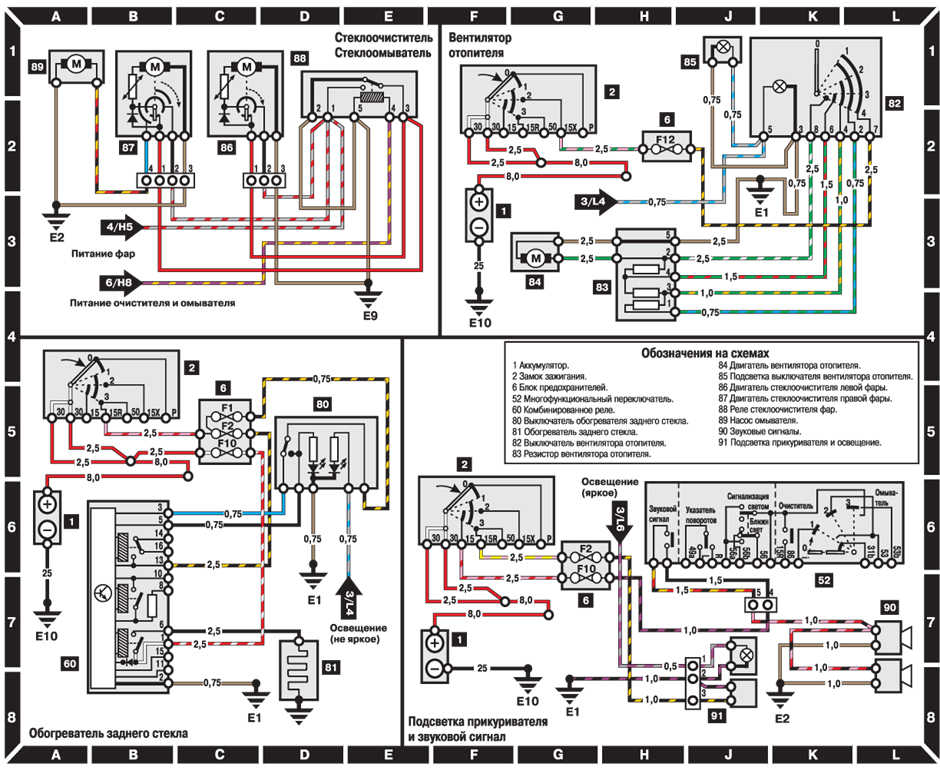

Омыватели, обогрев стекла, вентилятор, звуковой сигнал, прикуриватель — схема на Мерседес Бенц 124

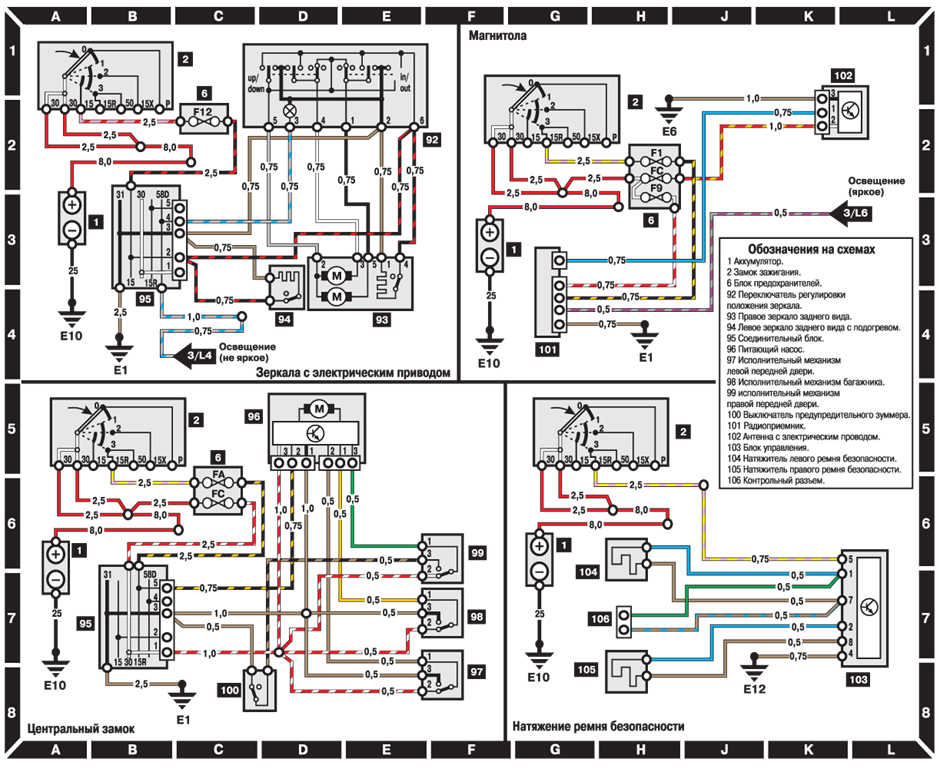

Зеркала, р/приемник, центральный замок, механизм ремней безопасности — электросхема

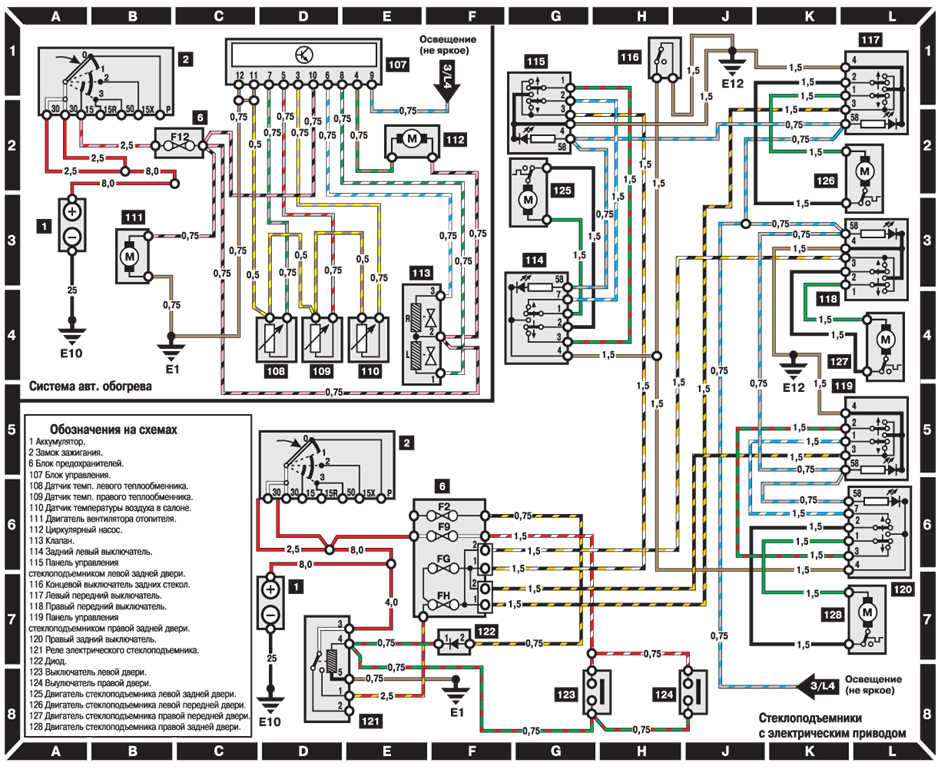

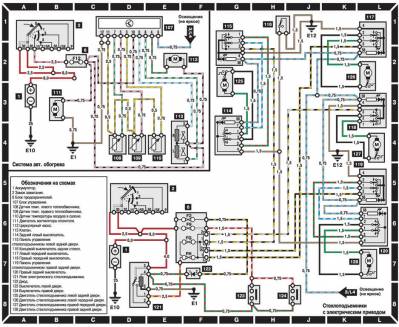

Cхема системы отопления, стеклоподъемников с электрическим приводом на Mercedes-Benz W124
Частые вопросы: предохранители и реле Мерседес Бенц 124
Где находится блок предохранителей на Мерседес Бенц 124?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Мерседес Бенц 124 — в разделе о расположении блоков.
Какой предохранитель отвечает за прикуриватель на Мерседес Бенц 124?
Найдите позицию прикуривателя в таблице на странице Мерседес Бенц 124 (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Мерседес Бенц 124 — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Что делать, если не работает обогрев заднего стекла на Мерседес Бенц 124?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Мерседес Бенц 124?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Мерседес Бенц 124?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Мерседес Бенц 124?
Схема и таблица предохранителей Мерседес Бенц 124 — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
Можно ли ставить предохранитель большего номинала на Мерседес Бенц 124?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Мерседес Бенц 124 и может привести к оплавлению жгута. Ставьте только значение из таблицы.
