RU Представляю эл.схемы на семейный седан Hyundai Elantra 2000-2004 г.в. Elantra третьего поколения выпускалась исключительно с приводом на передние колеса. Все силовые агрегаты четырехцилиндровые. Базовый 1,6-литровый мотор мощностью 107 л. с. восторгов не вызовет, но тянет приемлемо. Промежуточный 1,8-литровый двигатель развивает уже 132 л. с. Топовый двухлитровый агрегат ненамного мощнее своего ближайшего предшественника (143 л. с.). В сочетании с механической коробкой он обеспечивает динамику почти как некоторые бизнес-седаны с более мощными моторами.

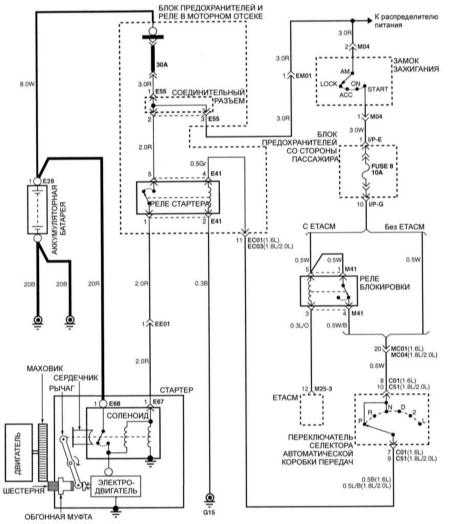

Эл.схема системы запуска на Хендай Элантра
Схема системы зажигания двигателей 1,6 л

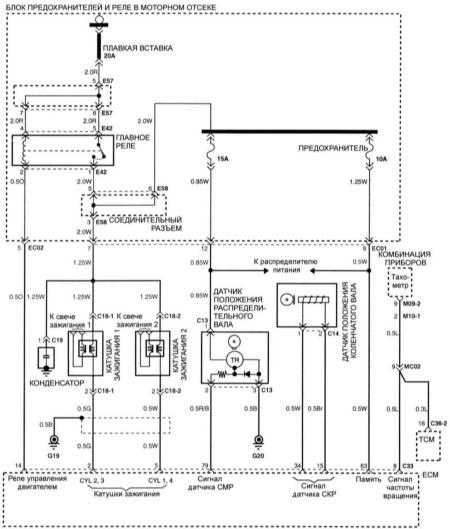

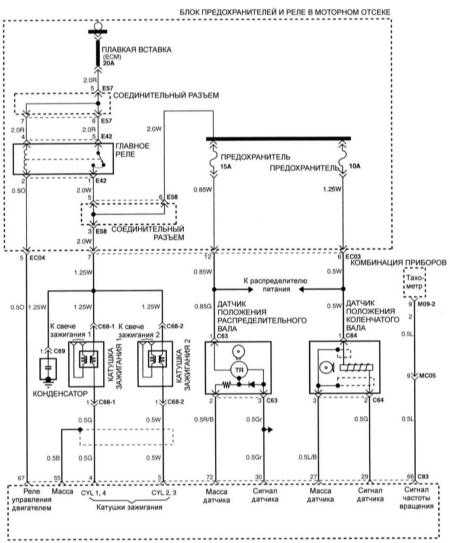

Схема системы зажигания двигателей 1,8 и 2,0 л на
Hyundai Elantra

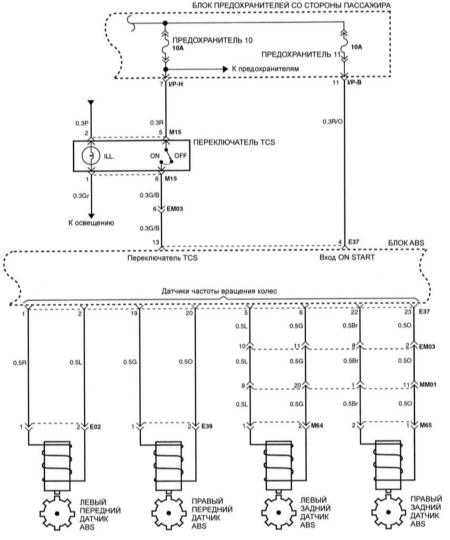

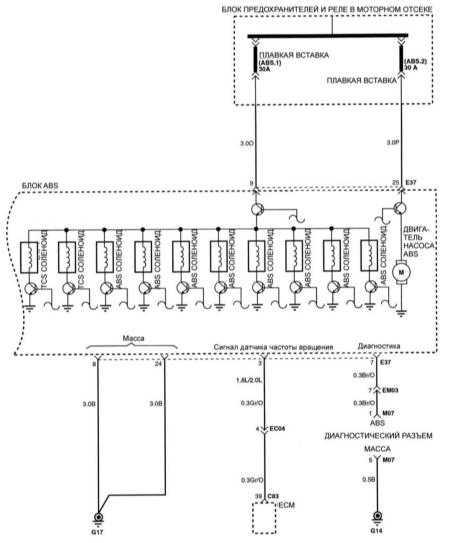

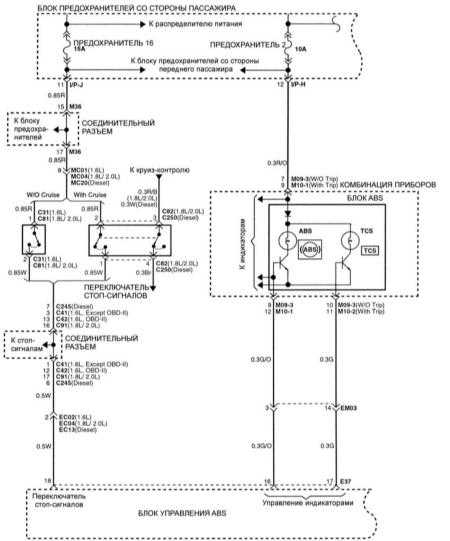

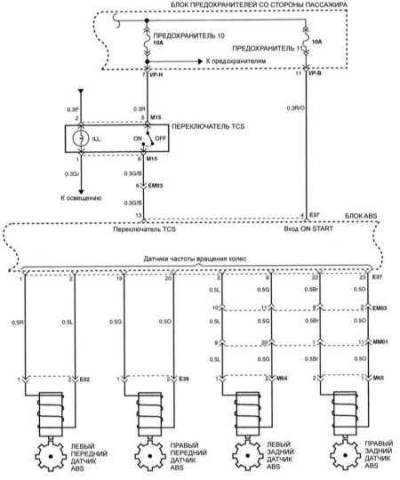

Антиблокировочная тормозная система — схема

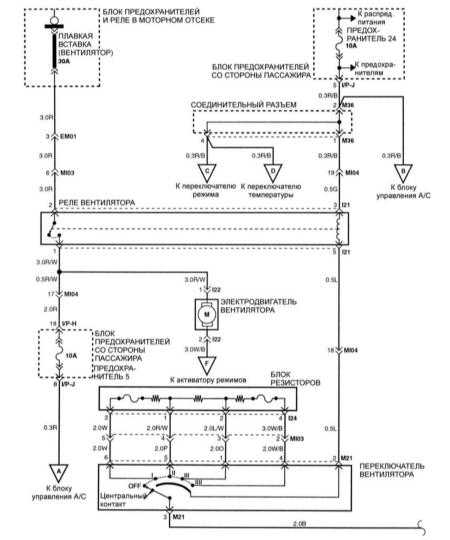

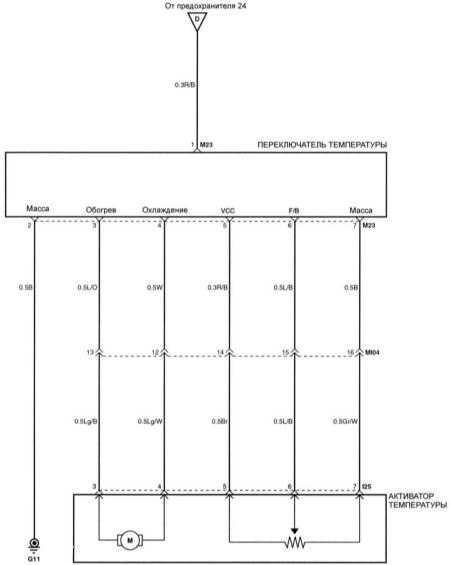

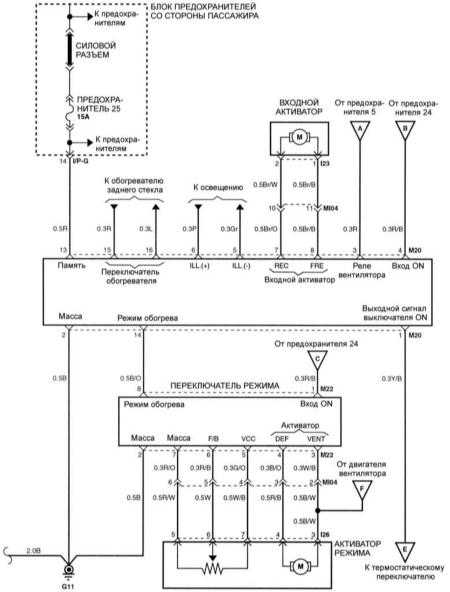

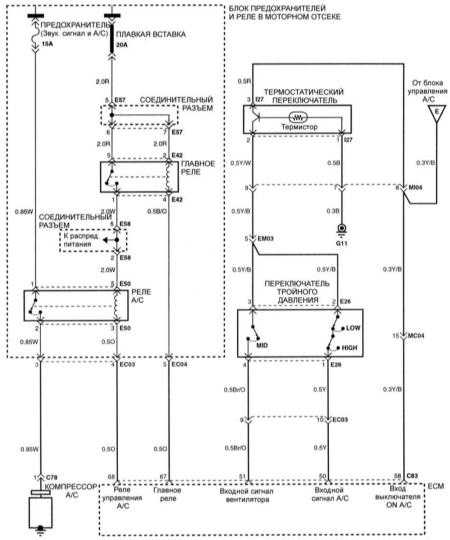

Эле.схема вентилятора и управления системой кондиционирования воздуха
Частые вопросы: предохранители и реле Хендай Элантра
Где находится блок предохранителей на Хендай Элантра?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Хендай Элантра — в разделе о расположении блоков.
Почему перегорают предохранители один за другим на Хендай Элантра?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Хендай Элантра?
Схема и таблица предохранителей Хендай Элантра — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
Можно ли ставить предохранитель большего номинала на Хендай Элантра?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Хендай Элантра и может привести к оплавлению жгута. Ставьте только значение из таблицы.
Что означает номинал и цвет предохранителя на Хендай Элантра?
В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
Как проверить реле на Хендай Элантра?
Номер позиции реле — в таблице. Перед заменой снимите клемму аккукумулятора; обмотку проверьте мультиметром на целостность.
Где в Хендай Элантра находится блок под капотом?
В моторном отсеке — рядом с аккумуляторной батареей или на левой стойке. Точное место смотрите в разделе о расположении блоков.
Что делать, если в Хендай Элантра сгорел предохранитель питания?
Не ставьте «жучок» и не увеличивайте номинал. Найдите позицию в таблице, проверьте цепь на короткое замыкание и поставьте штатный предохранитель.
