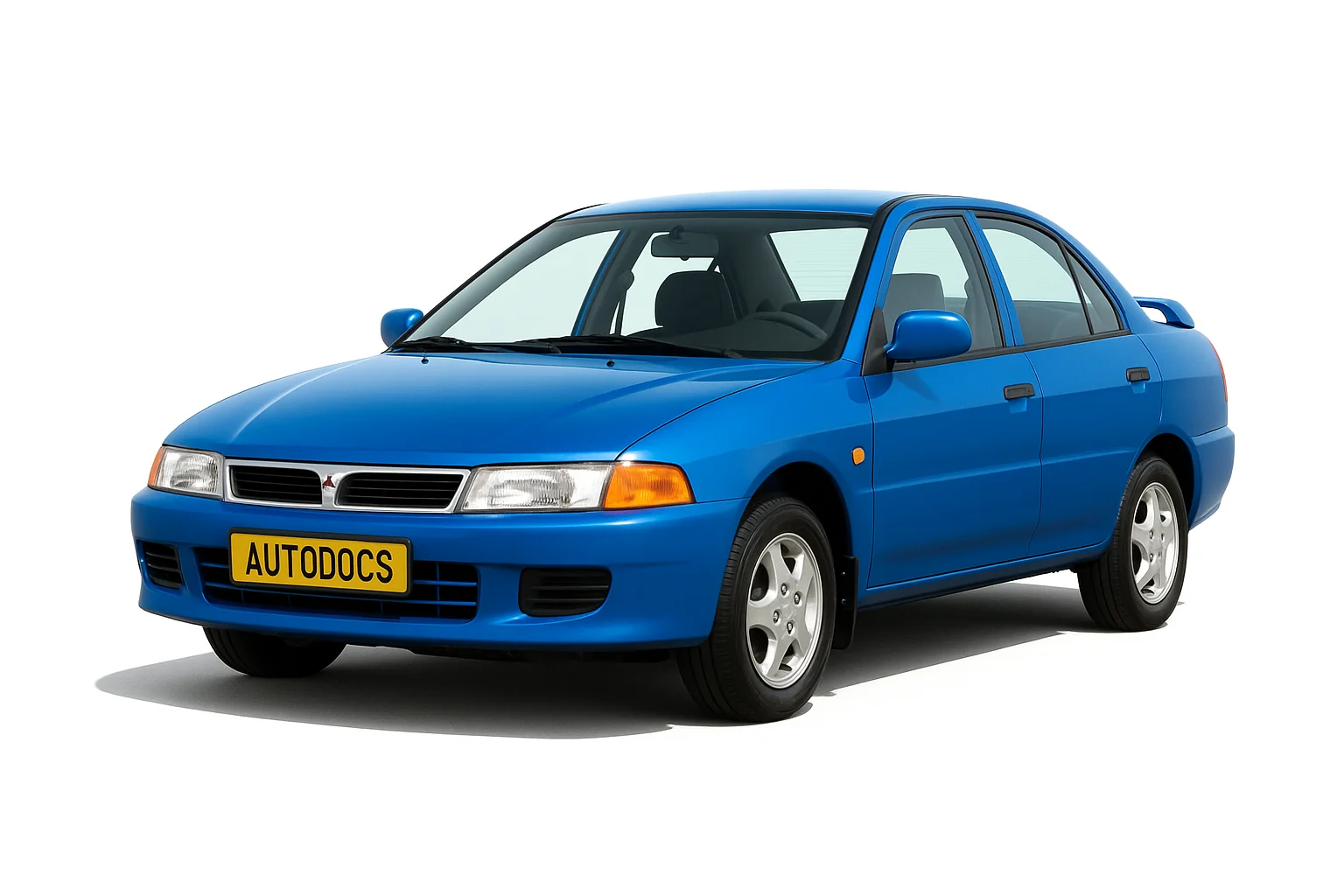

mitsubishi lancer 7

Митсубиси Лансер 7 / 8 выпускался в 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 и 2002 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.

Реклама

Сверяйте назначение со своими схемами на защитной крышке, а если не подходят схемы, изучите описание для Лансер 9.

Блоки в салоне

Блок предохранителей

Расположен под панелью приборов слева, для машин с левым рулём.

Блок в салоне — Митсубиси Лансер 7 / 8

Блок в салоне вариант 2 — Митсубиси Лансер 7 / 8
Фото – пример
Блок в салоне вариант 2 — Митсубиси Лансер 7 / 8
Схема с крышки
Схема блока предохранителей мираж 5 — Митсубиси Лансер 7 / 8
Схема

№ A Расшифровка предохранителей
1 10 Реле
2 15 Прикуриватель
3 10 Указатели поворотов
4 25 Отопитель
5 25 Обогреватель заднего стекла
6 20 Стеклочиститель
7 10 Лампы заднего хода
8 20 Центральный замок
9 10 Комбинация приборов
10 10 Обогрев сидений
11 20 Люк
12 Запасные

За прикуриватель отвечает предохранитель номер 2 на 15А.

№ Назначение реле
1 Реле отопителя
2 Реле обогревателя заднего стекла
3 Реле аварийной сигнализации и указателей поворотов
Реклама

Блок реле

Может устанавливаться рядом с блоком предохранителей или отдельно крепится один либо несколько элементов:

№ Назначение
1 Реле электропривода стекло подъемников
2 Реле обогревателя заднего стекла
3 Блок управления центральной блокировкой замков дверей
4 Реле противотуманных фар

Блоки под капотом

Основной блок

Находится с левой стороны рядом с аккумулятором.

Главный блок под капотом — Митсубиси Лансер 7 / 8
Схема с крышки блока
№ A Описание предохранителей
1 15 Стоп-сигнал
2 10 Аварийная сигнализация
3 15 Противоугонные фонари
4 10 Габаритные огни
5 10 Габаритные огни
6 10 Кондиционер
7 10 Дальний свет фар
8 10 Звуковой сигнал
9 10 Радио
10 10 Лампы освещения салона
11 20 Диагностика двигателя
12 30 Электрические стеклоподъемники
13 30 Вентилятор радиатора системы охлаждения
14 40 Фары головного освещения
15 30 Замок зажигания
16 60 Предохранитель
17 25 Кондиционер
18 100 Генератор

№ Назначение реле
А Реле системы управления двигателем
B Реле стартера
С Реле вентилятора
D Реле фар
E Реле габаритов
F Реле сигнала
G Реле противотуманных фар
Реклама

Дополнительный блок

Тут располагаются предохранители и реле отвечающие за систему кондиционирования и обогрев.

доп блок под капотом — Митсубиси Лансер 7 / 8

Частые вопросы: предохранители и реле Митсубиси Лансер 7 / 8

Где находится блок предохранителей на Митсубиси Лансер 7 / 8?

Где искать блоки на Митсубиси Лансер 7 / 8: 10А Лампы освещения салона. Назначение цепей и номиналы — в таблице на этой странице.

Какой предохранитель отвечает за прикуриватель на Митсубиси Лансер 7 / 8?

Найдите позицию прикуривателя в таблице на странице Митсубиси Лансер 7 / 8 (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.

Реклама

Не работает стеклоподъёмник на Митсубиси Лансер 7 / 8 — какой предохранитель проверить?

Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.

Какой предохранитель отвечает за магнитолу на Митсубиси Лансер 7 / 8?

Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.

Что делать, если не работает обогрев заднего стекла на Митсубиси Лансер 7 / 8?

Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.

Почему перегорают предохранители один за другим на Митсубиси Лансер 7 / 8?

В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.

Где посмотреть схему предохранителей Митсубиси Лансер 7 / 8?

Схема и таблица предохранителей Митсубиси Лансер 7 / 8 — на этой странице: Блоки в салоне, Блоки под капотом. Сохраните страницу — номиналы соответствуют штатной комплектации.

Сколько блоков предохранителей на Митсубиси Лансер 7 / 8?

На Митсубиси Лансер 7 / 8 обычно два блока: салонный и подкапотный, как указано в разделе «Блоки в салоне». Третий блок в багажнике — только если он есть в перечне на этой странице.
