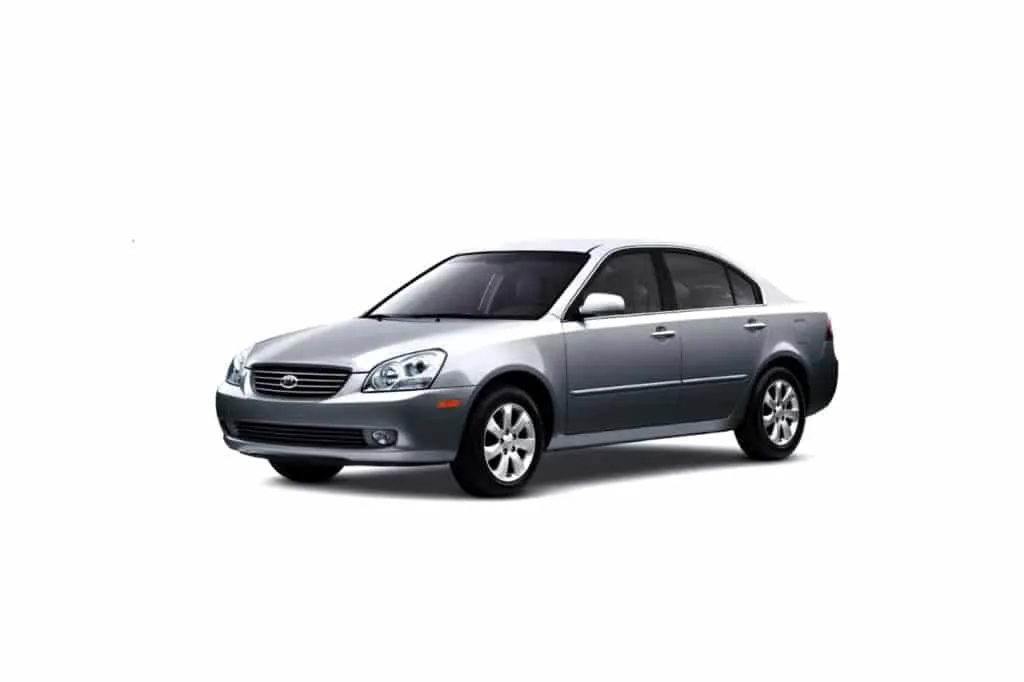

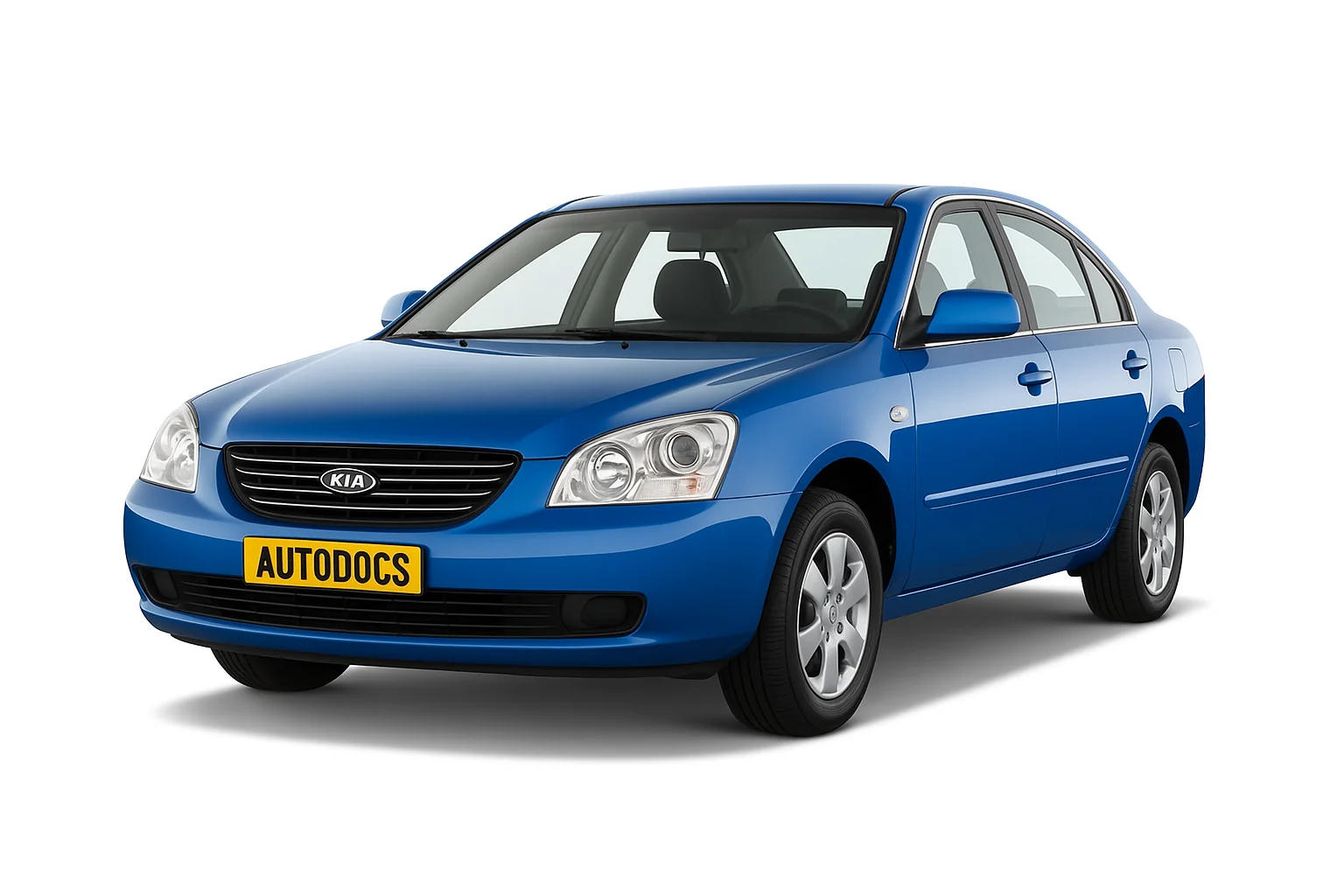

Kia Magentis, автомобиль среднего класса, был представлен в 2000 году. Поставлялся по всему миру под разными названиями Киа Оптима, Кио К5 и Kia Lotze. Первое поколение производилось в 2001, 2002, 2003, 2004 и 2005 году. Второе поколение собиралось в 2006, 2007, 2008, 2009, 2010 году. Оба поколения проходили рестайлинг. В данной статье вы найдёте описание предохранителей и реле Киа Маджентис со схемами блоков и местами их расположения. Отметим предохранитель прикуривателя.
Исполнение и расположение блоков и назначение элементов в них может отличаться и зависит от года выпуска и страны поставки. Сверяйте описание со своими схемами на обратной стороне защитной крышки.
Содержание
Блок в салоне
Маджентис 1
Находится под панелью приборов, со стороны водителя за защитной крышкой.
| № | A | Обозначение |
|---|---|---|
| RR НТО IND | 10 | Обогреватель заднего стекла, обогреватель зеркал заднего вида |
| HAZARD | 10 | Аварийная сигнализация, указатели поворотов |
| RRFOG | 15 | Задние противотуманные фары |
| A/CON | 10 | Кондиционер |
| ETACS | 10 | ETACS, система дистанционного управления замками дверей |
| DR LOCK | 15 | Привод замков дверей |
| P/SEAT | 25 | Сиденье с электроприводом |
| T/LID OPEN | 15 | Привод замка багажника |
| STOP LP | 15 | Стоп-сигналы |
| HL/P | 10 | Передние фары |
| AJBAG IND | 10 | Подушка безопасности |
| T/SIG | 10 | Указатели поворотов |
| A/COM SW | 10 | Проводка системы кондиционирования |
| ACC SOCKET | 15 | Розетка для дополнительного оборудования |
| S/HTR | 15 | Обогрев сидений |
| A/BAG | 15 | Подушка безопасности |
| B/UP | 10 | Фонари заднего хода |
| CLUSTER | 10 | Комбинированный фонарь |
| START | 10 | Выключатель пуска |
| SP1 | 15 | Резерв |
| SP2 | 15 | Резерв |
| SP3 | 15 | Резерв |
| SP4 | 15 | Резерв |
| D/CLOCK | 10 | Цифровые часы |
| TAIL(LH) | 10 | Габаритные огни, подсветка номерного знака, задние фонари |
| AUDIO | 10 | Аудиосистема |
| WIPER | 20 | Стеклоочиститель |
| ROOM LP | 10 | Фонари освещения салона, фонари подсветки проемов передних дверей |
| TAIL(RH) | 10 | Габаритные огни, подсветка номерного знака, задние фонари |
| C/LIGHTER | 15 | Прикуриватель |
| EPS | 10 | Электроснабжение блока EPS |
За работу прикуривателя отвечает предохранитель обозначенный как C/LIGHTER на 15А.
С обратной стороны блока могут находится некоторые реле: реле блокировки замков дверей, резистор обмотки возбуждения, реле задних габаритов, реле электродвигателя стеклоподъемников, реле обогревателя заднего стекла и обогревателей боковых зеркал.
Маджентис 2
Расположен в торце панели слева.
| № | A | Назначение |
|---|---|---|
| H/LP | 10 | Передние фары |
| A/CON SW | 10 | Кондиционер |
| START | 10 | Пуск двигателя |
| P/SEAT RH | 30 | Сиденье с электроприводом (справа) |
| P/WDW RH | 25 | Стекло подъемник (справа) |
| WIPER | 25 | Передний дворник |
| MIRR HTD | 10 | Обогрев наружного зеркала заднего вида |
| RR FOG | 15 | Задний противотуманный фонарь |
| P/SEAT LH | 30 | Сиденье с электроприводом (слева) |
| P/WDW LH | 25 | Электро стеклоподъемник (слева) |
| SPARE | 10 | Запасной предохранитель |
| MODULE-2 | 10 | Кластер (реле вентилятора, люк, реле стеклоочистителя, панель, датчик дождя, реостат, реле обогрева) |
| W/DEICER | 15 | Антиобледенитель |
| TAIL RH | 10 | Задний фонарь (справа) |
| TAIL LH | 10 | Задний фонарь (слева) |
| EPS | 10 | Усилитель руля |
| A/CON | 10 | Кондиционер |
| SAFETY PWR | 20 | Окно безопасности |
| A/BAG IND | 10 | Предупреждение о подушке безопасности |
| A/BAG | 15 | Воздушная подушка |
| DR LOCK | 25 | Центральный замок |
| SPARE | 10 | Запасной предохранитель |
| CLUSTER | 10 | Кластер |
| MODULE-1 | 10 | Зуммер BWS, выключатель ESP |
| HAZARD | 15 | Предупредительный световой сигнал опасности |
| STOP LP | 15 | Стоп свет |
| SPARE | 15 | Запасной предохранитель |
| TELL TALE | 15 | Часы |
| T/LID OPEN | 15 | Открыватель крышки багажника |
| ADJ PEDAL | 10 | Отрегулируйте реле педали |
| SPARE | 15 | Запасной предохранитель |
| T/SIG | 10 | Световой сигнал поворота |
| TPMS | 10 | TPMS |
| BLOWER MTR | 10 | Ветилятор кондиционера |
| MEMORY | 15 | Кластер ( ETACS, A / C, Часы, Комнатный светильник) |
| AUDIO | 15 | Аудио |
| C/LIGHTER | 15 | Прикуриватель |
| D/CLOCK | 10 | Часы |
Предохранитель прикуривателя обведён на рисунке (C/LIGHTER). За дополнительную розетку отвечает предохранитель в блоке под капотом.
Блок под капотом
Он находится в левой части моторного отсека, рядом с аккумулятором.
Magentis 1
| № | A | Назначение предохранителей |
|---|---|---|
| COMD FAN | 20 | Вентилятор кондиционера |
| PWRWIND | 40 | Электропривод окон |
| ABS 2 | 30 | ABS |
| IGN SW-1 | 30 | Замок зажигания |
| ABS 1 | 30 | ABS |
| IGN SW-2 | 30 | Замок зажигания |
| RAD FAN MTR | 30 | Электропривод вентилятора радиатора |
| 1 FUEL PUMP | 20 | Топливный насос |
| 2 HD LP LO | 15 | Ближний свет фар |
| 3 ABS | 10 | Система ABS |
| 4 INJECTOR | 10 | Форсунка |
| 5 A/С COM PR | 10 | Компрессор кондиционера |
| 6 ATM RLY | 20 | Реле ATM |
| 7 ECURLY | 30 | Реле электронного блока управления двигателем |
| 8 IG COIL | 20 | Катушка зажигания, датчик неисправности системы зажигания |
| 9 OZSNSR | 15 | Кислородный датчик |
| 10 ECU | 15 | Электронный блок управления двигателем, реле топливного насоса, электромагнитный клапан принудительной вентиляции картера, сервопривод регулятора оборотов хх, дпкв |
| 11 HORN | 10 | Сигнал |
| 12 HEAD LP HI | 15 | Фары дальнего света |
| 13 HEAD LP WASH | 20 | Электродвигатель омывателя фар |
| 14 DRL | 15 | Система противоугонной системы |
| 15 FRFOG | 15 | Передние противотуманные фары |
| 16 HEAD LP LO RH | 15 | Ксеноновые фары |
| 17 SPARE | 30 | Запасной предохранитель |
| 18 SPARE | 20 | Запасной предохранитель |
| 19 SPARE | 15 | Запасной предохранитель |
| 20 SPARE | 10 | Запасной предохранитель |
| 21 BLOWER | 30 | Вентилятор отопителя |
| 22 PWR FUSE-2 | 30 | Силовой предохранитель 2 |
| 23 FWRAMP | 20 | Усилитель аудиосистемы |
| 24 SUNROOF | 15 | Люк, диагностический разъём |
| 25 VAIL LP | 20 | Реле Задних габаритов |
| 26 PWR FUSE-1 | 30 | Силовой предохранитель 1, блок предохранителей в салоне (предохранители 2,3,7,8,9) |
| 27 ECU | 10 | Электронный блок управления двигателем |
| 28 RRHTD | 30 | реле Обогрева заднего стекла и боковых зеркал. |
| № | Описание реле |
|---|---|
| HORN RELAY | Реле сигнала |
| HDLP_LOW RELAY | Реле фар |
| RAD FAN_HI RELAY | Реле вентилятора радиатора |
| RAD FAN_LOW RELAY | Реле вентилятора радиатора |
| F/PUMP RELAY | Реле топливного насоса |
| WIPER RELAY | Реле стеклоочистителя |
| START RELAY | Реле стартера |
| ATM CONT RELAY | Реле автоматического управления коробкой передач |
| A/CON RELAY | Реле кондиционера |
Magentis 2
Назначение
| № | A | Назначение предохранителей |
|---|---|---|
| I/P B+ 2 | 50 | На панели B + |
| ABS 2 | 40 | ABS |
| DRL | 15 | Дневные ходовые огни |
| HORN | 15 | Сигнал |
| H/LP LOW | 15 | Фары |
| F/PUMP | 20 | Топливный насос |
| H/LP HI | 15 | Фары |
| ECU | 10 | Блок управления двигателем |
| ABS 1 | 40 | ABS |
| ALT | 125 / 150 | Генератор |
| SPARE | 10 | Запасной предохранитель |
| SPARE | 15 | Запасной предохранитель |
| SPARE | 20 | Запасной предохранитель |
| FRTFOG | 15 | Передний противотуманный фонарь |
| ECU RELAY | 30 | Блок управления двигателем |
| POWER AMP | 20 | Усилитель звука |
| SPARE | 15 | Запасной предохранитель |
| SPARE | 20 | Запасной предохранитель |
| P/OUTLET | 25 | Розетка |
| RAD FAN | 30 / 40 | Вентилятор радиатора |
| PCU | 10 | Датчики системы управления силовой передачей, ТЦУ |
| ABS | 10 | ABS |
| S/WARMER | 25 | Подогрев сидений |
| ATM | 20 | Автоматическое управление коробкой передач |
| S/ROOF | 20 | Люк в крыше |
| SPARE | 20 | Запасной предохранитель |
| BACK UP | 10 | Фонарь заднего хода |
| RR HTD | 40 | Обогрев заднего стекла |
| IGN 1 | 30 | Зажигание |
| B+ | 30 | В панели B + |
| TAIL | 20 | Задний свет |
| A/CON | 10 | Кондиционер |
| ECU-1 | 20 | Блок управления двигателем |
| IGN COIL | 20 | Катушка зажигания |
| SNSR 3 | 10 | Датчики |
| BLOWER | 40 | Вентилятор |
| IGN 2 | 30 | Зажигание |
| SNSR 2 | 15 | Датчики |
| Реле | ||
| HORN RELAY | Реле сигнала | |
| HDLP_LOW RELAY | Реле фар | |
| RAD FAN_HI RELAY | Реле вентилятора радиатора | |
| RAD FAN_LOW RELAY | Реле вентилятора радиатора | |
| F/PUMP RELAY | Реле топливного насоса | |
| WIPER RELAY | Реле стеклоочистителя | |
| MAIN RELAY | Главное реле | |
| START RELAY | Реле стартера | |
| ATM CONT RELAY | Реле автоматического управления коробкой передач | |
| A/CON RELAY | Реле кондиционера | |
За дополнительную розетку прикуривателя в подлокотнике отвечает предохранитель обозначенный как P/OUTLET на 25А.
Дополнительный блок
Устанавливается в передней части под копотного пространства в моделях маджентис с дизельными двигателями.
| № | A | Описание |
|---|---|---|
| GLOW PLUG FUSIBLE LINK | 80 | Свеча пред пускового подогрева, Воздушный обогреватель |
| PTC HEATER #1 FUSIBLE LINK | 50 | Реле обогревателя PTC 1 |
| PTC HEATER #2 FUSIBLE LINK | 50 | Реле обогревателя PTC 2 |
| PTC HEATER #3 FUSIBLE LINK | 50 | Реле обогревателя PTC 3 |
| FUEL FILTER HEATER FUSIBLE LINK | 40 | Обогреватель топливного фильтра |
| GLOW PLUG RELAY | Реле свечи пред пускового подогрева | |
| PTC HEATER RELAY #1 | Реле обогревателя PTC 1 | |
| PTC HEATER RELAY #2 | Реле обогревателя PTC 2 | |
| PTC HEATER RELAY #3 | Реле обогревателя PTC 3 | |
| FUEL FILTER HEATER RELAY | Реле обогревателя топливного фильтра |
