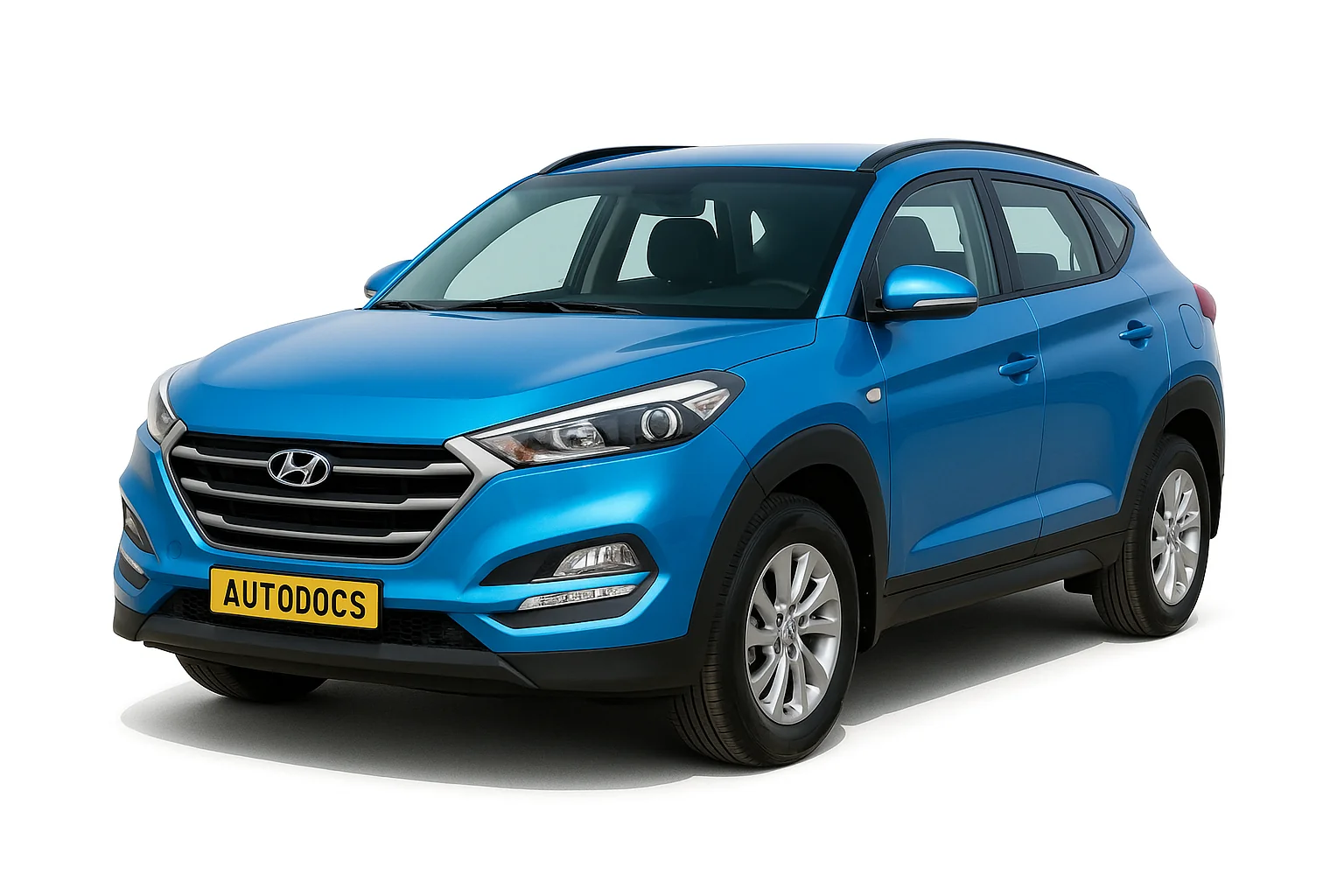

Hyundai Tucson (TL) 3-го поколения, известный также как Хендай Туссан 3, выпускался в 2015, 2016, 2017, 2018, 2019, 2020 и 2021 годах. За это время модель прошла обновление. В статье рассмотрены расположение блоков предохранителей и реле в салоне и под капотом, схемы, номиналы и назначение элементов, а также фотографии блоков. Отдельно указан предохранитель прикуривателя.
Сверяйте назначение предохранителей и реле со своими схемами на обратной стороне защитной крышки.
Не то поколение Хендай Туксон или не подходят схемы?
Изучите описание Hyundai Tucson 1 либо Hyundai Tucson 2.
Блок в салоне
Он расположен под панелью со стороны водителя. Для доступа к нему надо убрать защитную крышку.
| № | A | Описание |
|---|---|---|
| A/CON1 | 7.5 | Модуль управления кондиционером, кластерный ионизатор (автоматический кондиционер), соединительный блок E / R (реле вентилятора) |
| WIPER RR | 15 | Блок реле ICM (реле заднего стеклоочистителя), электродвигатель заднего стеклоочистителя |
| MODULE 6 | 10 | BCM, модуль управления смарт-ключом |
| WASHER | 15 | Много функциональный переключатель (переключатель омывателя) |
| MODULE 5 | 7.5 | Переключатель аварийной площадки, зуммер системы помощи при парковке, BCM, рычаг переключения передач банкомата, ECM 4WD, датчик AEB, консольный переключатель, левый / правый радар обнаружения слепых зон, модуль предупреждения о выезде с полосы движения, модуль управления системой удержания полосы движения |
| AIR BAG | 15 | Модуль управления SRS, датчик обнаружения пассажиров |
| MODULE 1 | 10 | BCM, Smart Key Control Module, AUDIO, A / V & Navigation Head Unit, TMU Module, AMP, выключатель внешнего зеркала с питанием, блок печатной платы (реле розетки) |
| START | 10 | Блок реле ICM (реле охранной сигнализации), переключатель диапазона коробки передач |
| MODULE 7 | 7.5 | Модуль управления передним сиденьем с вентиляцией, модуль управления обогревателем переднего сиденья, обогреватель заднего сиденья |
| HEATED STEERING | 15 | BCM, подогрев руля |
| MODULE 8 | 7.5 | Наружное зеркало с электроприводом водителя / пассажира, центральный переключатель передней панели, соленоид ключа, датчик AEB |
| MODULE 4 | 7.5 | Разъем передачи данных, модуль управления кондиционером, левая / правая фара, головное устройство аудио / видео и навигационной системы, электро хромное зеркало, модуль TMU, модуль управления вентиляцией переднего сиденья, модуль управления обогревателем переднего сиденья, обогреватель заднего сиденья |
| A/BAG IND | 7.5 | Комбинация приборов, центральный переключатель передней панели |
| MODULE3 | 10 | BCM, рычаг переключения передач ATM, модуль управления IPS (вход ON / START) |
| SMART KEY1 | 15 | Модуль управления смарт-ключом |
| 4WD | 20 | ЭБУ 4WD |
| TAILGATE OPEN | 10 | Реле открытия задней двери багажника |
| S/HEATER RR | 15 | Подогреватель заднего сиденья |
| MDPS | 7.5 | Блок MDPS |
| SMART KEY3 | 7.5 | Модуль управления интеллектуальным ключом, модуль иммобилайзера |
| CLUSTER | 7.5 | Комбинация приборов (IG1 Power), рычаг переключения передач ATM ILL. |
| SMART KEY2 | 10 | Модуль управления интеллектуальным ключом, кнопка включения / выключения, модуль иммобилайзера |
| MULTI MEDIA | 15 | Головное устройство аудио, аудио / видео и навигации, модуль TMU |
| INTERIOR LAMP | 10 | Ключ зажигания III. & Сигнальный выключатель двери, Лампа багажного отделения, Лампа перчаточного ящика, Лампа верхней консоли, Передняя лампа косметического зеркала, левая / правая, Лампа освещения салона, Задний персональный фонарь, левая / правая |
| DOOR LOCK | 20 | Реле замка двери, реле отпирания двери, блок реле ICM (двух оборотное реле отпирания) |
| SUNROOF2 | 20 | Панорама Люк на крыше |
| POWER OUTLET | 20 | Передняя розетка и прикуриватель |
| BRAKE SWITCH | 7.5 | Модуль управления смарт-ключом, выключатель стоп-сигнала |
| MEMORY 2 | 10 | Разъем канала передачи данных, BCM, комбинация приборов, модуль управления кондиционером, автоматический свет и фотодатчик, электрохромное зеркало, блок реле ICM (реле складывания / раскладывания наружного зеркала) |
| P/SEAT (PASS) | 30 | Ручной переключатель на пассажирском сиденье |
| S/HEATER FRT | 20 | Модуль управления передним сиденьем с вентиляцией, модуль управления обогревателем переднего сиденья |
| SUNROOF 1 | 20 | Панорама Люк на крыше |
| MODULE 2 | 20 | Блок печатной платы (предохранитель – ABS3, ECU6, TCU2, MODULE1, MODULE2) |
| A/CON2 | 7.5 | Модуль управления кондиционером |
| HEATED MIRROR | 10 | Электропривод наружного зеркала заднего вида водителя / пассажира, модуль управления кондиционером, ECM (G4FJ) |
| P/SEAT (DRV) | 30 | Ручной переключатель сиденья водителя |
| SAFETY P/ WINDOW | 25 | Модуль электрического стекло подъемника безопасности водителя |
| P/ WINDOW RH | 25 | Главный выключатель электрического стекло подъемника, выключатель электрического стекло подъемника пассажира |
| P/ WINDOW LH | 25 | Главный выключатель стекло подъемника |
| AMP | 25 | Усилитель |
За прикуриватель и дополнительные передние розетки отвечают предохранители обозначенные как POWER OUTLET. Остальные находятся в блоке под капотом.
Блок под капотом
Находится рядом с аккумуляторной батареей.
| № | A | Обозначение |
|---|---|---|
| MDPS | 80 | Блок MDPS |
| B+1 | 60 | Интеллектуальный соединительный блок (ARISU-LT IPS 1, IPS 2, IPS 3, IPS 4, Fuse – AMP) |
| B+2 | 60 | Интеллектуальная соединительная колодка (ARISU-LT IPS 5, IPS 6, IPS 7, IPS 8, предохранитель – SMART KEY1, SMART KEY2, ТОРМОЗНЫЙ ВЫКЛЮЧАТЕЛЬ) |
| B+3 | 50 | Интеллектуальный соединительный блок (предохранитель – SUNROOF1, SUNROOF2, S / HEATER FRT, S / HEATER RR, SAFETY P / WINDOW, реле электрического стекло подъемника (предохранитель – P / WINDOW LH, P / WINDOW RH) |
| ABS1 | 40 | Модуль ESC, многоцелевой контрольный разъем |
| ABS2 | 40 | Модуль ESC, многоцелевой контрольный разъем |
| IG1 | 40 | Замок зажигания (без смарт-ключа), блок печатной платы (реле PDM (IG1) / PDM (ACC) – со смарт-ключом) |
| IG2 | 30 | Пусковое реле, переключатель зажигания (без смарт-ключа), блок печатной платы (реле PDM (IG2) – со смарт-ключом) |
| B+4 | 50 | Интеллектуальный соединительный блок (предохранитель – MODULE8, 4WD, P / SEAT (DRV), P / SEAT (PASS), ОТКРЫТ ЗАДНИЙ ЗАДНИЙ, ЗАМОК ДВЕРИ, Устройство автоматического отключения тока утечки – переключатель предохранителя, ВНУТРЕННЯЯ ЛАМПА, МУЛЬТИМЕДИА, ПАМЯТЬ 2) |
| COOLING FAN1 | 40 | [G4NC] Реле высокого уровня охлаждающего вентилятора |
| COOLING FAN1 | 50 | [G4FJ] Реле высокого уровня охлаждающего вентилятора |
| TCU3 | 40 | [G4FJ – 7DCT] TCM |
| TCU4 | 40 | [G4FJ – 7DCT] TCM |
| BLOWER | 40 | Реле нагнетателя |
| POWER TAILGATE | 40 | Модуль силовых задних ворот |
| REAR HEATED | 40 | Реле обогрева заднего стекла |
| WIPER FRT1 | 25 | Замок зажигания (без смарт-ключа), реле PDM (IG2) (со смарт-ключом) |
| TCU1 | 15 | [G4FJ] TCM (7DCT) |
| WIPER FRT2 | 10 | BCM |
| ECU3 | PCM (G4NC) / ECM (G4FJ) | |
| HORN | 15 | Реле звукового сигнала |
| BATTERY MANG | 10 | Датчик батареи |
| SENSOR2 | 10 | [G4NC] Масляный регулирующий клапан №1 / №2, датчик положения распределительного вала №1 / №2, электромагнитный клапан управления продувкой, электромагнитный клапан регулируемого впуска, клапан закрытия адсорбера, реле топливного насоса |
| SENSOR1 | 15 | [G4NC] PCM, датчик кислорода (вверх) / (вниз) |
| ECU2 | 20 | КАТУШКА ЗАЖИГАНИЯ №1 / №2 / №3 / №4, конденсатор (G4NC) |
| ECU5 | 15 | PCM (G4NC) / ECM (G4FJ) |
| ECU4 | 15 | PCM (G4NC) / ECM (G4FJ) |
| SENSOR3 | 10 | [G4NC] Соединительный блок E / R (реле высокого уровня охлаждающего вентилятора) |
| DEICER | 15 | Обогреватель ветрового стекла, E/R Junction Block (Front Deicer Relay) |
| FUEL PUMP1 | 20 | Реле топливного нассоса |
| MODULE1 | 7.5 | Адаптивное освещение |
| B/ALARM HORN | 10 | Реле аварийной сигнализации |
| ABS3 | 10 | ESC Module |
| MODULE2 | 10 | Насос |
| POWER OUTLER FRT | 20 | Передняя розетка электропитания и прикуриватель |
| ECU6 | 10 | PCM (G4NC) / ECM (G4FJ) |
| TCU2 | 15 | [АКПП] Переключатель диапазонов АКПП, БУТ, рычаг селектора АКПП [МКПП] Выключатель фонарей заднего хода |
| B/UP LAMP | 10 | Переключатель диапазонов трансмиссии, электрохромное зеркало, задний комбинированный фонарь (вход) левый/правый, БУТ, переключатель фонарей заднего хода, модуль MTS E-Call, интеллектуальная распределительная коробка (блок управления IPS) |
| POWER OUTLER REAR | 20 | Задняя розетка электропитания |
За остальные розетки питания и USB разъёмы отвечают предохранители обозначенные как POWER OUTLER.
Та же на плюсовой клемме аккумуляторной батареи находится главный силовой предохранитель выполненный в виде плавкой вставки на 200А.
