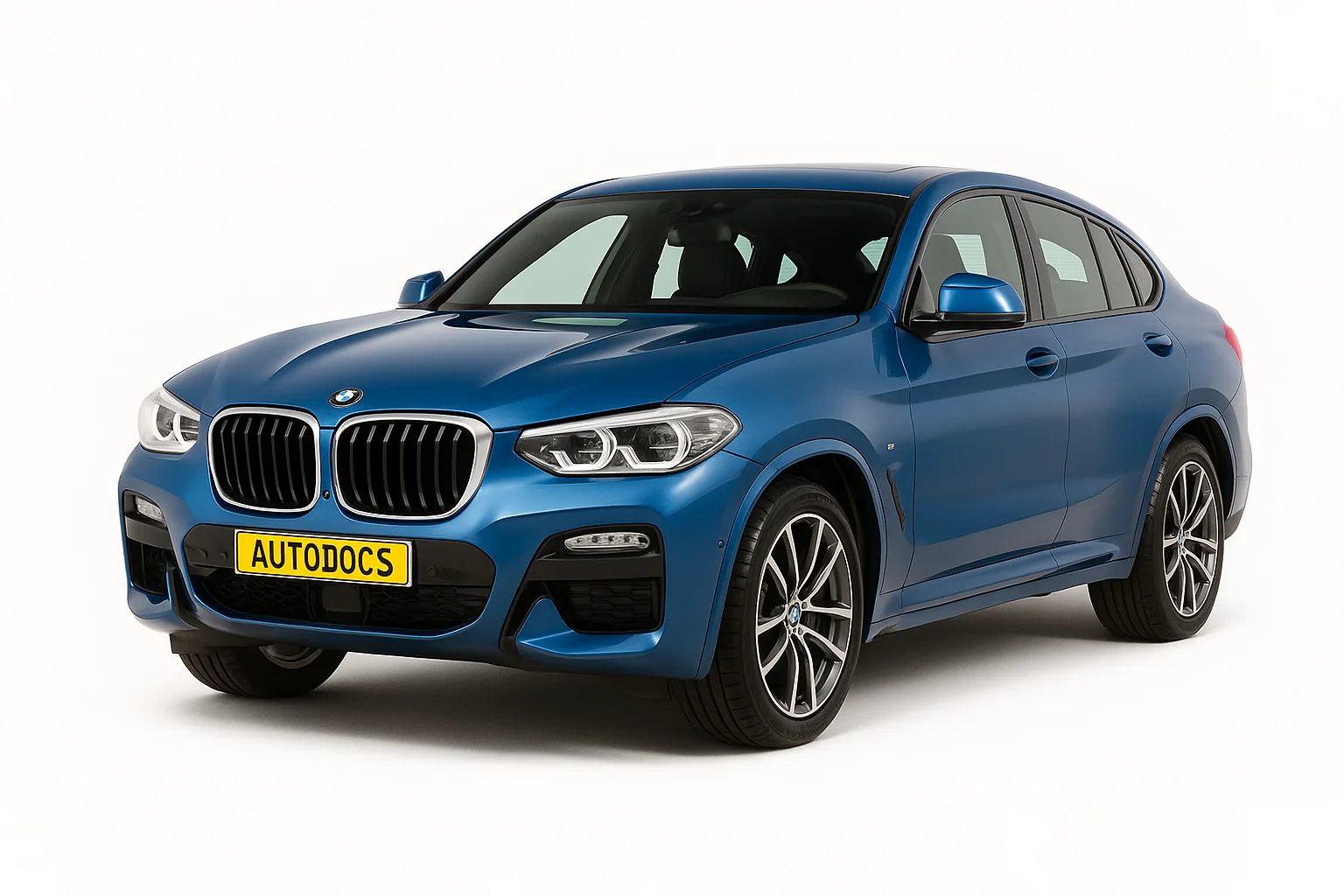

BMW X4 G02 выпускался в 2018, 2019, 2020, 2021, 2022, 2023 и 2024 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.
Содержание
Назначение элементов может отличатся от представленного и зависит от года выпуска, уровня электрического оснащения и региона поставки Вашего автомобиля.
Блоки в салоне
Блок со стороны пассажира
С правой стороны под бардачком, находится блок с предохранителями и реле.
| № | A | Описание |
|---|---|---|
| 20 | 30 | Привод стеклоподъемника двери водителя с управляющей электроникой |
| 21 | 30 | Стеклоподъемник двери переднего пассажира с управляющей электроникой |
| 22 | 30 | Задний электро стеклоподъемник со стороны водителя с управляющей электроникой |
| 23 | 30 | Задний электро стеклоподъемник со стороны пассажира с управляющей электроникой |
| 24 | 30 | Левая реверсивная электромоторная автоматическая катушка (ремень безопасности) |
| 25 | 20 | Функциональный центр на крыше |
| 26 | 20 | Главные фары, датчик дождя, датчик освещённости |
| 27 | – | |
| 28 | 40 | Динамический контроль устойчивости (DSC), ABS, паркинг |
| 29 | 20 | Главные фары, датчик дождя, датчик освещённости |
| 30 | – | |
| 31 | – | |
| 32 | 5 | Стояночный тормоз, Панель управления центральной консоли |
| 33 | – | |
| 34 | 5 | Блок управления комбинации приборов |
| 35 | – | |
| 36 | 5 | Функциональный центр крыши (лампа для чтения карт, внутреннее освещение, окружающее освещение, аварийная сигнализация) |
| 37 | – | |
| 38 | – | |
| 39 | 60 | Контроллер домена тела |
| 40 | 40 | Двигатель вентилятора с выходным каскадом |
| 41 | – | |
| 46 | 20 | Прикуриватель, термо электрический подстаканник |
| 47 | 20 | Прикуриватель |
| 48 | 20 | Обогрев сидений |
| 49 | 10 | Электрическая регулировка рулевой колонки |
| 50 | 30 | Модуль фаркопа |
| 51 | 30 | B46, B48, B58, N63: Электронное управление коробкой передач, раздаточная коробка, 4*4 |
| 52 | 20 | Электроника обогрева сиденья переднего пассажира |
| 53 | 30 | Модуль сиденья водителя (с модулем сиденья), блок переключателей регулировки сиденья со стороны водителя (без модуля сиденья) |
| 54 | 20 | Автономный дополнительный отопитель |
| 55 | 30 | Модуль сиденья переднего пассажира (с модулем сиденья), блок переключателей регулировки положения сиденья переднего пассажира (без модуля сиденья) |
| 56 | 10 | Батарея |
| 57 | 10 | Помощник водителя |
| 59 | 5 | Электрические зеркала, датчик дождя и освещёности |
| 60 | 5 | Помощник водителя |
| 61 | 5 | Выключатель освещения перчаточного ящика, внутренне освещение |
| 62 | 5 | Внутренне освещение, блок управления питанием 48 В |
| 63 | 5 | Система кондиционера и вентиляции |
| 64 | 5 | Блок клапанов регулировки ширины спинки сиденья водителя, блок клапанов поясничной опоры водителя, блок переключателей регулировки сиденья (со стороны водителя), задний фонарь в пространстве для ног (со стороны водителя), подсветка задней панели спинки сиденья водителя, USB-разъем для зарядки, модуль накачки переднего левого сиденья |
| 65 | 5 | Блок клапанов регулировки ширины спинки переднего пассажира, Блок клапанов поясничной опоры переднего пассажира, Блок переключателей регулировки сиденья (со стороны переднего пассажира), Подсветка пространства для ног сзади (со стороны переднего пассажира), Подсветка задней панели спинки сиденья переднего пассажира, USB-разъем для зарядки № 2, спереди Модуль накачки правого сиденья |
| 66 | 5 | Верхняя центральная подсветка приборной панели, верхняя передняя подсветка приборной панели со стороны пассажира, нижняя центральная подсветка приборной панели, нижняя подсветка приборной панели со стороны водителя/ пассажира, передняя левая/правая подсветка пространства для ног |
| 67 | 5 | Блок переключателей двери водителя, Блок переключателей сиденья на двери водителя, Подсветка внутренней ручки двери двери водителя, Подсветка панели отделки двери водителя (в центре), Подсветка кармана двери водителя, Подсветка панели отделки двери водителя (вверху), Подсветка переднего левого среднечастотного динамика, Подсветка переднего левого твитера |
| 68 | 5 | Наружное зеркало переднего пассажира, Блок переключателей двери пассажира, Подсветка внутренней дверной ручки двери пассажира, Подсветка панели отделки двери переднего пассажира (в центре), Подсветка кармана двери пассажира, Подсветка панели отделки двери переднего пассажира (вверху), Подсветка переднего правого среднечастотного динамика, Подсветка переднего правого твитера |
| 69 | 5 | Электро вентилятор, система DME, модуль IVM |
| 70 | 5 | Задний распределительный щит, реле отключения электро вентилятора, электро вентилятор |
| 71 | 5 | Внутреннее освещение, Камера кругового обзора (с круговой камерой), камера заднего вида |
| 72 | 5 | Индикатор переключения скорости, DSC, SMG |
| 73 | 5 | Блок управления комбинации приборов |
| 74 | 5 | Электро вентилятор, батарея, 48V |
| 75 | 10 | Модуль безопасности при столкновении |
| 76 | 10 | Блок переключателей на рулевой колонке |
| Реле | ||
| R1 | реле Terminal 30B | |
За работу прикуривателя отвечают предохранители 46 и 47.
Блок предохранителей
Отдел с предохранителями установлен в электроном блоке управления BDC (Body Domain Controller), который крепится на правой стойке, под обшивкой салона с правой стороны пассажира.
| № | A | Назначение |
|---|---|---|
| 1 | – | |
| 2 | – | |
| 3 | – | |
| 4 | 20 | Реле блокировки, реле разблокировки (двери, лючок топливного бака) |
| 5 | – | |
| 6 | 20 | Реле блокировки двери водителя, реле блокировки (замок двери водителя, замок двери переднего пассажира, замок задней двери со стороны водителя, замок двери со стороны заднего пассажира, привод центрального замка лючка бензобака) |
| 7 | 15 | Сигнал (гудок) |
| 8 | – | |
| 9 | – | |
| 10 | 5 | Блок переключателей на рулевой колонке, передняя центральная вентиляционная решетка, панель управления аудиосистемой, блок управления освещением, головное устройство |
| 11 | 7.5 | Диагностический разъем, электронная система регулировки дорожного просвета, платформа вертикальной динамики |
| 12 | 7.5 | Система отопления/ кондиционирования воздуха, функциональный модуль задней двери, датчик дождя/ света/ солнца/ конденсации |
| 13 | 5 | Система старт / стоп |
| 14 | – |
Блок со стороны водителя
Под панелью приборов со стороны водителя расположен ещё один блок с предохранителями и реле.
Сам блок будет выглядеть примерно вот так.
| № | A | Назначение |
|---|---|---|
| 101 | – | |
| 102 | – | |
| 103 | – | |
| 104 | – | |
| 105 | 7.5 | Электроника и управление двигателем |
| 106 | – | |
| 107 | 10 | Гибрид: Модуль управления топливным баком под давлением |
| 108 | 15 | Электроника и управление двигателем |
| 109 | – | |
| 110 | 5 | Дополнительный электрический обогреватель, подсветка переднего среднечастотного динамика |
| 111 | 5 | Задний распределительный щит |
| 112 | – | |
| 113 | – | |
| 114 | – | |
| 115 | – | |
| 116 | – | |
| 117 | 30 | Гибрид: Автоматическая коробка передач, раздаточная коробка |
| 118 | – | |
| 119 | – | |
| 120 | – | |
| 121 | – | |
| 122 | – | |
| 123 | – | |
| 124 | – | |
| 125 | – | |
| 126 | – | |
| 127 | – | |
| 128 | – | |
| 129 | – | |
| 130 | – | |
| 131 | – | |
| Реле | ||
| R1 | ||
| R2 | реле Terminal 30B | |
Блок в багажнике
Блок предохранителей
В багажном отсеке, с правой стороны под защитной крышкой находится основной блок предохранителей и реле.
Сверяйте назначение предохранителей со своей схемой на буклете, которая расположена около блока предохранителей или иной технической документацией.
Отдельные предохранители, реле и другие блоки защиты могут устанавливаться отдельно, вне представленных блоков. Например под капотом расположен:
Частые вопросы: предохранители и реле BMW X4 G02 (2018–2024)
Где находится блок предохранителей на BMW X4 G02 (2018–2024)?
Где искать блоки на BMW X4 G02 (2018–2024): Левая реверсивная электромоторная автоматическая катушка (ремень безопасности); Стояночный тормоз, Панель управления центральной консоли; Электрическая регулировка рулевой колонки; Электро вентилятор, батарея, 48V. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на BMW X4 G02 (2018–2024)?
Найдите позицию прикуривателя в таблице на странице BMW X4 G02 (2018–2024) (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на BMW X4 G02 (2018–2024) — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на BMW X4 G02 (2018–2024)?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на BMW X4 G02 (2018–2024)?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Почему перегорают предохранители один за другим на BMW X4 G02 (2018–2024)?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей BMW X4 G02 (2018–2024)?
Схема и таблица предохранителей BMW X4 G02 (2018–2024) — на этой странице: Блоки в салоне, Блок в багажнике. Сохраните страницу — номиналы соответствуют штатной комплектации.
Сколько блоков предохранителей на BMW X4 G02 (2018–2024)?
На BMW X4 G02 (2018–2024) обычно два блока: салонный и подкапотный, как указано в разделе «Блоки в салоне». Третий блок в багажнике — только если он есть в перечне на этой странице.
