Nissan Murano – siguranțe și relee

Nissan Murano este un crossover complet. În prezent, se află în producție cea de-a 3-a generație. Prima este desemnată – z50 și a fost produsă în 2002, 2003, 2004, 2005, 2006 și 2007. A doua în 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 și are marcajul z51. În această perioadă, automobilul a trecut de mai multe ori prin restilizare. În materialul nostru veți găsi descrierea siguranțelor și releelor Nissan Murano z50 și z51. Pentru o mai bună înțelegere, vom arăta, de asemenea, fotografii și scheme ale cutiilor cu destinația elementelor.

Automobilul a fost livrat în multe regiuni ale lumii cu diverse dotări. Verificați destinația elementelor cu schemele de pe partea inversă a capacului de protecție pentru a obține descrierea actualizată a siguranțelor.

Descriere pentru Murano Z50

Cutiia din habitaclu

Se află în tabloul de bord, pe partea stângă.

Fotografie

Schema

Destinație

1. 10A – De rezervă
2. –
3. 10A – Cheie inteligentă
4. 10A – Tablou de bord
5. 15A – Lămpi de stop
6. 10A – Echipament electric
7. 10A – Lumină interior
8. 15A – Priza posterioară
9. –
10. 15А – Sondă lambda (senzor de oxigen)
11. 10A – Tablou de bord
12. 10А – Airbag-uri
13. 10А – Componente electronice
14. 15A – De rezervă
15. 10A – Ventilator
16. 10A – Ventilator
17. 10A – Demaror
18. 10A – Încălzire oglinzi
19. –
20. 15А – Priza față
21. 10A – Acționare electrică oglinzi
22. 15A – Brichetă
23. –
24. –
25. –
26. 10А – Sistem de management al motorului

Pentru brichetă răspunde siguranța numărul 22 de 15A.

Pe lateral se pot afla releul ventilatorului de încălzire și releul circuitelor auxiliare de aprindere.

Cutiile sub capotă

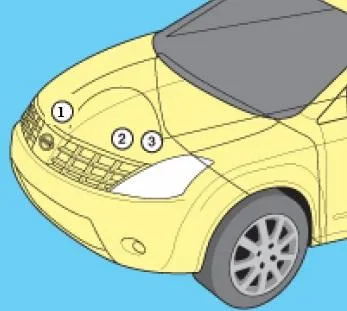

Sub capotă, cutiile se pot afla în 3 locații.

Cutiia siguranțelor și releelor

Este amplasată pe lonjeronul drept, răsturnată pe o parte.

Fotografie

Schema

Descriere

Cutiia siguranțelor lângă baterie

Amplasare

Fotografie

Schema

Decodificare

Siguranțe de mare putere

Pe circuitul pozitiv al bateriei se pot afla siguranțe fuzibile de mare putere.

Descriere pentru Murano Z51

Puteți vedea vizual unde sunt amplasate cutiile în acest videoclip.

Cutiia din habitaclu

Schema de pe partea inversă a capacului

Destinație în limba română

Verificați cu descrierea dumneavoastră! Pentru brichetă răspunde siguranța de 15A, a șaptea de jos, rândul drept.

Cutiile sub capotă

Destinație
