Nissan Atlas – este un vehicul comercial de transport marfă. Este produs din 1982 până în prezent, atât în variantă de transport marfă, cât și în variantă mixtă (camioane de capacitate mică și medie). Pe parcursul perioadei de producție, Nissan Atlas a suferit 5 restilizări. A fost vândut în întreaga lume: Europa, Federația Rusă, America, Africa etc. cu diferite motoare. Din acest motiv, nu este posibil să se prezinte informații exacte despre blocurile de siguranțe și relee Nissan Atlas. Oferim spre informare o descriere a celor mai populare scheme pentru vehiculele produse în anii 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 și 2008.
Siguranțe în habitaclu
Acest bloc este amplasat în bord și este acoperit de un capac de protecție, pe a cărui parte interioară este aplicată schema actuală cu descrierea elementelor.
Varianta 1

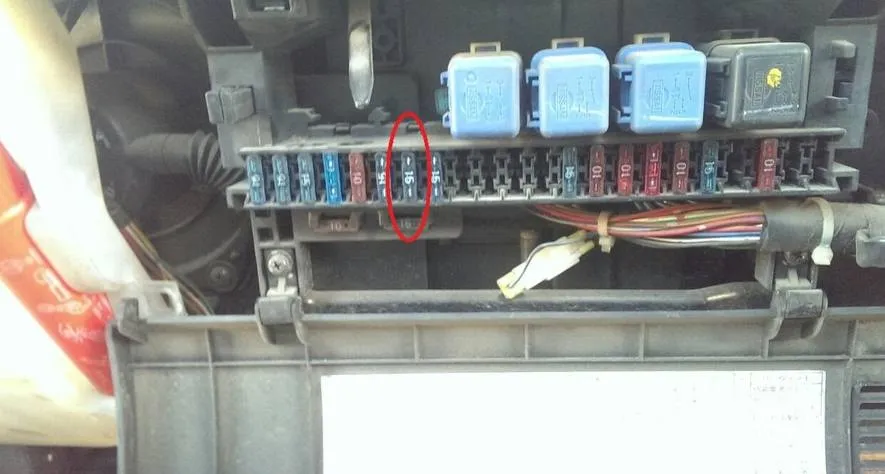

Fotografie
Schema
Descriere
| 1 | 25A / 15A Motorul electric al ventilatorului instalației de încălzire, rezistorul ventilatorului instalației de încălzire, întrerupător de temperatură, întrerupător de presiune, releul de decuplare a climatizării, releul climatizării, termostat, supapa electromagnetică a sistemului de creștere a turației de ralanti (FICD) |
| 2 | 10A Întrerupătorul climatizării, releul climatizării, întrerupătorul de presiune, ambreiajul electromagnetic al compresorului climatizării, supapa electromagnetică a sistemului de creștere a turației de ralanti (FICD), termostat |
| 3 | 10A Releul demarorului, întrerupătorul de interzicere a pornirii |
| 4 | 15A Brichetă, radio |
| 5 | 10A Far (dreapta), releul comutatorului farurilor |
| 6 | 10A Far (stânga), releul comutatorului farurilor, releul întrerupător al indicatoarelor de direcție, indicatoarele de direcție |
| 7 | 15A Radio și ceas, iluminarea habitaclului, întrerupătorul iluminării habitaclului, întrerupătoarele de capăt ale ușilor, sumarul sistemului de avertizare la mersul cu spatele, întrerupătorul de blocare a ușilor, releul încuietorii centralizate, acționarea electrică a încuietorilor ușilor, controlerul încuietorii centralizate, vitezometru |
| 8 | 15A Întrerupătorul avariilor, semnalul sonor, releul semnalului sonor, întrerupătorul semnalului sonor, indicatoarele de direcție |
| 9 | 15A Releul luminilor de poziție, iluminarea, întrerupătorul farurilor de ceață, farurile de ceață, comutatorul de comandă a iluminării, întrerupătorul lunetelor de ceață spate, releul lunetelor de ceață spate |
| 10 | 10A Întrerupătorul luminilor de stop, luminile de stop, controlerul de blocare a selectorului |
| 11 | 15A Comutatorul de comandă a ștergătoarelor și a spălătoarelor de parbriz, motorul electric al ștergătoarelor de parbriz, motorul electric al spălătoarelor de parbriz, releul sistemului de modificare a intervalului de funcționare a ștergătoarelor de parbriz |
| 12 | 10A Releul de comandă a frânei de motor, unitatea electronică de comandă a transmisiei automate, indicatorul "OD OFF", indicatorul "UNLADEN", releul motorului electric al ventilatorului condensatorului, sumarul sistemului de avertizare la mersul cu spatele, întrerupătorul luminilor de mers cu spatele, luminile de mers cu spatele, întrerupătorul de interzicere a pornirii, releul demarorului, controlerul sistemului de facilitare a pornirii motorului (QOSIII), controlerul sistemului de facilitare a pornirii motorului (QOSII), releul bujiilor incandescente nr. 1, releul bujiilor incandescente nr. 2, indicatorul bujiilor incandescente, indicatorul temperaturii lichidului de răcire, senzorul de temperatură, senzorul de viteză al vehiculului, panoul de instrumente, releul acționării electrice a geamurilor electrice, releul întrerupător al indicatoarelor de direcție, comutatorul sistemului de comandă a tracțiunii integrale (4WD), releul sistemului 4WD, supapa electropneumatică a sistemului de comandă a tracțiunii integrale |
| 13 | 10A / 15A Încălzitorul de combustibil |
| 14 | 15A Încălzitorul spate, întrerupătorul încălzitorului spate |
| 15 | 10A Întrerupătorul frânei de motor, releul de comandă a frânei de motor, supapa electromagnetică a frânei de motor, ambreiajul electromagnetic al frânei de motor, pedala de accelerație |
| 16 | 10A Întrerupătorul farurilor de ceață, farurile de ceață, unitatea de comandă electronică |
| 17 | 10A Indicatoarele de direcție, întrerupătorul indicatoarelor de direcție |
| 18 | 15A Generator, releul sistemului de încărcare, controlerul sistemului de facilitare a pornirii motorului (QOSIII) |
| 19 | 10A Acționarea electrică a opririi motorului, supapa electromagnetică de întrerupere a combustibilului |
| 20 | 10A Comutatorul corectorului farurilor, acționarea electrică a corectorului farurilor |
| 23 | 15A Repetitoarele indicatoarelor de direcție, releul repetitoarelor indicatoarelor de direcție |
Schema electrică completă a distribuției alimentării acestui bloc o puteți descărca aici.
Pentru brichetă răspunde siguranța numărul 4 de 15A.
Varianta 2
Schema actuală se află pe partea interioară a capacului.
Descifrare
Tabelul complet de descifrare a caracterelor japoneze: descărcare.
Dacă însă denumirile sunt în engleză, atunci verificați cu tabelul.
| HEATER | Instalația de încălzire |
| AIRCON | Climatizarea |
| ABS | ABS |
| HSA | Sistemul de pornire în rampă |
| STARTER | Demaror |
| RADIO, CIGAR | Radio, brichetă |
| HEAD LAMP (RH) | Farul dreapta |
| HEAD LAMP (LH) | Farul stânga |
| ROOM LAMP, CLOCK | Lampă de iluminare habitaclu, Ceas |
| HAZARD, HORN | Avarii, semnal sonor |
| TAIL | Luminile de poziție |
| FOG LAMP | Farurile de ceață |
| STOP LAMP | Luminile de stop |
| WIPER, WASHER | Ștergător și spălător de parbriz |
| GAUGE, BACK | Panoul de instrumente, lumină de mers cu spatele |
| FUEL HEATER | Încălzire combustibil |
| SEAT HEATER | Încălzitor de scaune |
| EXH. BREAKE | Frâna de motor |
| FOG LAMP | Farurile de ceață |
| TURN S/LAMP | Indicatoarele de direcție |
| GENERATOR | Generator |
| ENG. STOP | Oprire motor |
| POWER WINDOW | Acționarea electrică a geamurilor electrice |
Bloc relee și siguranțe
Acesta se află în partea stângă, în partea posterioară a cabinei sau în spatele apărătorii stângi. Aici sunt amplasate siguranțele de mare putere sau inserțiile fuzibile și releele individuale.
Funcția releelor o consultați în tabelul de mai jos.
Bloc relee în habitaclu
Schema
Elementele individuale pot fi amplasate în afara blocurilor. De exemplu B -261., care se află deasupra blocului cu siguranțe.
Descifrarea tuturor releelor din Nissan Atlas
| В-9 | Releul sistemului de modificare a intervalului de funcționare a ștergătoarelor de parbriz (INTERMITTENT) |
| В-19 | Releul sistemului de încărcare |
| В-19 | (CHARGE) |
| В-20 | Releul farurilor |
| В-20 | (HEAD) |
| В-21 | Releul sistemului de climatizare, încălzire și ventilație (HEATER & AIR CON.) |
| В-22 | Releul luminilor de poziție (TAIL) |
| В-23 | Releul comutatorului combinat |
| В-23 | (DIMMER) |
| В-24 | Releul semnalului sonor |
| В-24 | (HORN) |
| В-34 | Releul lunetelor de ceață spate |
| В-34 | (REAR FOG) |
| В-35 | Releul lămpilor de iluminare la viraj |
| В-35 | (CORNERING LIGHT) |
| В-35 | Releul lunetelor de ceață spate |
| В-35 | (RR FOG) |
| В-36 | Releul acționării electrice a geamurilor electrice |
| В-36 | (POWER WINDOW) |
| В-37 | Releul întrerupătorului de presiune |
| В-37 | (А/С THERMO) |
| В-38 | Releul frânei de motor |
| В-38 | (EXH. BRAKE) |
| J-12 | Releul demarorului |
| J-12 | (STARTER) |
| J-13 | Releul bujiilor incandescente |
| J-14 | Releul bujiilor incandescente |
| J-16 | Releul automatului de comandă a încălzirii condensatorului (CDS) |
| J-18 | Releul de comandă a frânei de motor |
| J-18 | (EXH. BRAKE CONTROL) |
| J-19 | Releul sistemului 4WD |
| J-19 | Releul de decuplare a climatizării |
| J-19 | (А/С CUT) . |
| J-20 | Releul repetitoarelor indicatoarelor de direcție (MARKER LIGHT) |
