Opel Antara to pięciodrzwiowy crossover, którego seryjna produkcja rozpoczęła się w 2006 roku i trwała do 2020 roku. Model był dostarczany na cały świat. Lata produkcji: 2006, 2007, 2008, 2009, 2010, 2011. Po liftingu odświeżona wersja pojazdu była produkowana w latach 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 i 2020. W tym artykule szczegółowo omówimy wszystkie lokalizacje elektronicznych modułów sterujących, pokażemy schematy i zdjęcia bloków bezpieczników i przekaźników Opel Antara, a także wskażemy bezpiecznik odpowiedzialny za zapalniczkę.
Spis treści
Wszystkie moduły sterujące

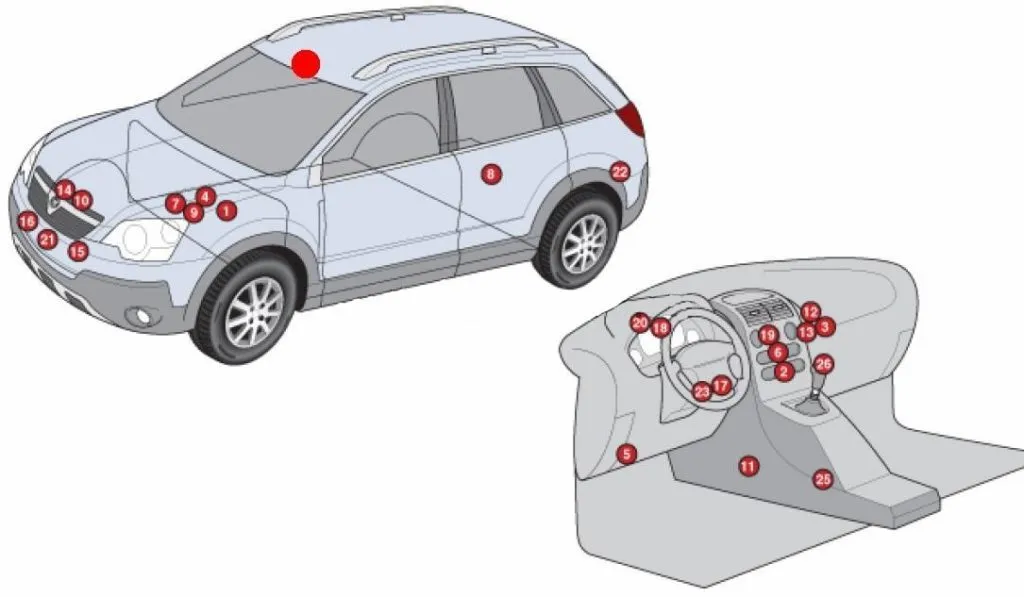

Ogólny schemat lokalizacji wszystkich elektronicznych modułów sterujących.
Reklama
| Nr | Opis |
|---|---|
| 1 | Elektroniczny moduł sterujący ABS – pod blokiem bezpieczników/przekaźników w komorze silnika1 |
| 2 | Elektroniczny moduł sterujący klimatyzacji – za panelem sterowania nagrzewnicy |
| 3 | Dodatkowa nagrzewnica – na obudowie wentylatora nagrzewnicy |
| 4 | Akumulator |
| 5 | Złącze diagnostyczne (DLC) |
| 6 | Moduł sterujący wielofunkcyjnym wyświetlaczem cyfrowym |
| 7 | Elektroniczny moduł sterujący silnika (ECM) |
| 8 | Elektroniczny moduł sterujący 4WD – na tylnej osi |
| 9 | Blok bezpieczników/przekaźników, komora silnika 1 |
| 10 | Blok bezpieczników/przekaźników, komora silnika 2 – Diesel |
| 11 | Blok bezpieczników/przekaźników – deska rozdzielcza |
| 12 | Przekaźnik silnika wentylatora nagrzewnicy – za schowkiem |
| 13 | Rezystor silnika wentylatora nagrzewnicy – za schowkiem |
| 14 | Moduł sterujący świecami żarowymi |
| 15 | Sygnał dźwiękowy 1 |
| 16 | Sygnał dźwiękowy 2 |
| 17 | Elektroniczny moduł sterujący immobilizerem |
| 18 | Moduł sterujący zestawem wskaźników |
| 19 | Wielofunkcyjny moduł sterujący 1 – za deską rozdzielczą - funkcje: System zabezpieczający przed kradzieżą, Magistrala danych CAN, centralny zamek, tempomat, z systemem pełnego blokowania, światła awaryjne, reflektory, podgrzewacz tylnej szyby, podgrzewacz przedniej szyby, immobilizer, kierunkowskazy, podświetlenie zestawu wskaźników, lampy oświetlenia wnętrza, czujnik deszczu, wycieraczka/spryskiwacz tylnej szyby, tylne światła pozycyjne, wycieraczka/spryskiwacz przedniej szyby |
| 20 | Wielofunkcyjny moduł sterujący 2 – za zestawem wskaźników - funkcje: System zabezpieczający przed kradzieżą, kontrola sprawności żarówek przyczepy |
| 21 | Czujnik temperatury otoczenia (automatyczna kontrola temperatury) – za zderzakiem |
| 22 | Moduł sterujący systemem parkowania – za panelem wykończeniowym przedziału bagażowego |
| 23 | Moduł sterujący wspomaganiem układu kierowniczego (wspomaganie kierownicy ze zmiennym współczynnikiem wzmocnienia) – za deską rozdzielczą |
| 24 | Moduł sterujący napędem szyberdachu – za panelem sufitowym |
| 25 | Elektroniczny moduł sterujący SRS – pod środkową konsolą |
| 26 | Elektroniczny moduł sterujący skrzynią biegów (TCM) – za deską rozdzielczą |
Przeznaczenie bezpieczników i przekaźników może różnić się od przedstawionego i zależy od roku produkcji, kraju dostawy oraz poziomu wyposażenia Twojego Opla Antary. Sprawdź przeznaczenie na swoim schemacie znajdującym się na odwrocie osłony ochronnej.
Blok bezpieczników i przekaźników w kabinie
Znajduje się po lewej stronie u stóp pasażera, zamknięty osłoną ochronną.
Wariant 1
Reklama
| Nr | Opis |
|---|---|
| F1 | AP01 / Dodatkowe gniazdo zasilania |
| F2 | Podgrzewanie przednich foteli |
| F3 | System audio |
| F4 | Klimatyzacja |
| F5 | Moduł sterujący elektronicznymi komponentami nadwozia |
| F6 | Zamek drzwi |
| F7 | Kierunkowskaz prawa strona |
| F8 | Kierunkowskaz lewa strona |
| F9 | Światła hamowania |
| F10 | Spryskiwacze reflektorów |
| F11 | Klimatyzacja |
| F12 | Moduł sterujący elektronicznymi komponentami nadwozia |
| F13 | Moduł sterujący elektronicznymi komponentami nadwozia |
| F14 | Zapłon: S/W |
| F15 | Tylna światło przeciwmgłowe |
| F16 | Poduszka powietrzna (AIR BAG) |
| F17 | Przedni spryskiwacz |
| F18 | Zamek przednich drzwi |
| F19 | Dodatkowe gniazdo zasilania |
| F20 | Moduł sterujący skrzynią biegów |
| F21 | Silnik |
| F22 | Światła mijania |
| F23 | Podnośnik szyb |
| F24 | Podgrzewacz zewnętrznych lusterek |
| F25 | Zestaw wskaźników |
| F26 | Zapłon 1 |
| F27 | PODUSZKA POWIETRZNA (AIR BAG) |
| F28 | Składane lusterko* |
| F29 | Bezpiecznik zapalniczki |
| F30 | Elektryczna szyba od strony pasażera |
| F31 | Elektryczna szyba od strony kierowcy |
| F32 | Zegar |
| R1 | Komponent przekaźnika klimatyzacji / Stałe pomocnicze gniazdo elektryczne |
| R2 | Zapłon: ON/START |
Za działanie zapalniczki odpowiada bezpiecznik numer 29 o natężeniu 20A, a dodatkowe gniazda 1 i 19.
Wariant 2
Bloki bezpieczników i przekaźników pod maską
Główny blok znajduje się obok zbiornika płynu do spryskiwaczy i jest zamknięty plastikową osłoną.
Reklama
Wariant 1
| Nr | Przeznaczenie |
|---|---|
| F1 | Sterowanie silnikiem |
| F2 | Sterowanie silnikiem |
| F3 | Elektroniczny moduł sterujący |
| F4 | Główny wentylator |
| F5 | Paliwo |
| F6 | Napęd na wszystkie koła* |
| F7 | Przekaźnik pomocniczy |
| F8 | Światła hamowania |
| F9 | Klimatyzacja / Zapłon 1 |
| F10 | Szyberdach* |
| F11 | System zabezpieczający przed kradzieżą |
| F12 | System oczyszczania zaparowanych szyb |
| F13 | Lewy reflektor światła mijania |
| F14 | Prawy reflektor światła mijania |
| F15 | Silnik 3 |
| F16 | Lewe światła postojowe |
| F17 | Spryskiwacz reflektorów |
| F18 | TCM |
| F19 | Prawe światła postojowe |
| F20 | Zapasowy |
| F21 | Zapasowy |
| F22 | Zapasowy |
| F23 | Zapasowy |
| F24 | Komponent klimatyzacji |
| F25 | Sygnał dźwiękowy |
| F26 | Przednie światła przeciwmgłowe |
| F27 | Główny |
| F28 | Rozrusznik |
| F29 | ABS |
| F30 | ABS |
| F31 | Wycieraczka |
| F32 | Uruchomienie |
| F33 | Fotel z elektrycznym sterowaniem |
| F34 | Akumulator |
| F35 | Światła drogowe |
| F36 | Tylna wycieraczka |
| R1 | Pomocniczy przekaźnik wentylatora |
| R2 | Przekaźnik układu paliwowego |
| R3 | Przekaźnik prędkości wycieraczek |
| R4 | Przekaźnik systemu oczyszczania zaparowanych szyb |
| R5 | Przekaźnik górny/dolny |
| R6 | Przekaźnik spryskiwacza reflektorów |
| R7 | Przekaźnik główny |
| R8 | Główny przekaźnik wentylatora |
| R9 | Sterujący przekaźnik wentylatora |
| R10 | Przekaźnik wentylatora |
| R11 | Przekaźnik świateł postojowych |
| R12 | Przekaźnik rozrusznika |
| R13 | Przekaźnik klimatyzacji |
| R14 | Przekaźnik sygnału dźwiękowego |
| R15 | Przekaźnik wycieraczek |
| R16 | Przekaźnik świateł przeciwmgłowych |
| R17 | Przekaźnik świateł drogowych |
Wariant 2
Reklama
| Nr | Przeznaczenie |
|---|---|
| ABS | System zapobiegający blokowaniu kół podczas hamowania |
| A/C | System klimatyzacji, klimatyzacja |
| BATT1 | Skrzynka bezpieczników deski rozdzielczej |
| BATT2 | Skrzynka bezpieczników deski rozdzielczej |
| BATT3 | Skrzynka bezpieczników deski rozdzielczej |
| BCM | Moduł sterujący elektronicznymi systemami nadwozia |
| ECM | Sterownik układu sterowania silnikiem |
| ECM PWR TRN | Sterownik układu sterowania silnikiem, silnik i skrzynia biegów |
| ENG SNSR | Czujniki systemu sterowania silnikiem |
| EPB | Elektryczny hamulec postojowy |
| FAN1 | Nawiew chłodzący |
| FAN3 | Nawiew chłodzący |
| FRT FOG | Przednie światła przeciwmgłowe |
| FRT WPR | Przednia wycieraczka |
| FUEL/VAC | Pompa paliwowa, pompa próżniowa |
| HDLP WASHER | Spryskiwacz reflektorów |
| HI BEAM LH | Światła drogowe (lewy reflektor) |
| HI BEAM RH | Światła drogowe (prawy reflektor) |
| HORN | Sygnał dźwiękowy |
| HTD WASH/ MIR | Podgrzewanie płynu do spryskiwaczy, podgrzewanie zewnętrznych lusterek |
| IGN COIL A | Cewka zapłonowa |
| IGN COIL B | Cewka zapłonowa |
| LO BEAM LH | Światła mijania (lewy reflektor) |
| LO BEAM RH | Światła mijania (prawy reflektor) |
| PRK LP LH | Światła postojowe (lewy reflektor) |
| PRK LP RH | Światła postojowe (prawy reflektor) |
| PWM FAN | Sygnał PWM sterowania wentylatorem |
| REAR DEFOG | Podgrzewanie tylnej szyby |
| REAR WPR | Tylna wycieraczka |
| SPARE | – |
| STOP LAMP | Światła hamowania |
| STRTR | Rozrusznik |
| TCM | Moduł sterujący skrzynią biegów |
| TRLR PRL LP | Światła postojowe przyczepy |
Blok dodatkowy
Tylko dla modeli z silnikiem Diesla. Znajduje się w centralnej części przestrzeni pod maską.
| Nr | A | Przeznaczenie |
|---|---|---|
| AF1 | 60 | Sterownik świec podgrzewania wstępnego |
| AF2 | 30 | Przekaźnik podgrzewacza filtra paliwa |
| AF3 | 40 | Przekaźnik PTC-1 |
| AF4 | 40 | Przekaźnik PTC-2 |
| AF5 | 40 | Przekaźnik PTC-3 |
Instrukcja obsługi
Potrzebujesz więcej informacji na temat naprawy i konserwacji Opla Antary, zapoznaj się z tym podręcznikiem: “pobierz”.
