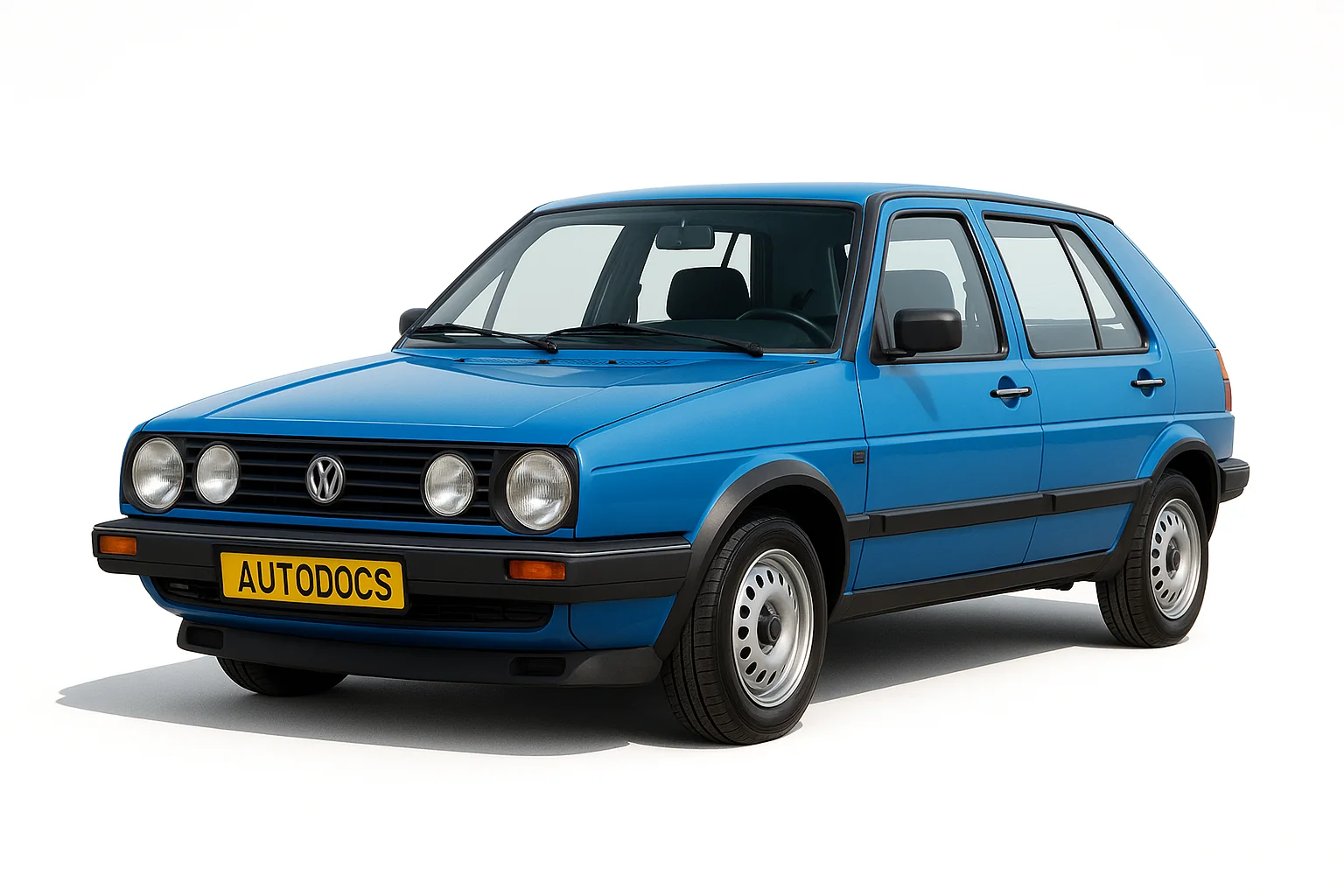

Volkswagen Golf 2 поколения выпускался с кузовами седан и хэтчбэк не только в Германии, но так же и Великобритании, Финляндии, Японии, США и некоторых других странах текущего Евросоюза. Годы производства: 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991 и 1992. Наиболее значительный рестайлинг модель претерпела в 1987 году. На всех континентах, было выпущено более 6,3 миллионов машин. В данной статье вы найдете описание блоков предохранителей и реле Фольксваген Гольф 2 го поколения, с фото примерами блоков, их схемами и обозначением элементов. Отметим предохранитель отвечающий за прикуриватель. В заключении предложим для скачивания книгу с полным описанием схем электрооборудования.
Количество элементов в главном блоке может отличаться от представленного и зависит от комплектации, года выпуска и страны поставки. Актуальное назначение именно для вашего автомобиля будет нанесено сверху защитной крышки – ящика. А если не подходит поколение, изучите описание для 3-го. Так же отметим, что текущие схемы подходят для модели Джетта 2.
Содержание
Блок предохранителей и реле
Он находится в салоне автомобиля под панелью приборов, с водительской стороны под защитной крышкой.
Фото – пример
Вариант 1
Вариант 2
Вариант 1 (модели до 08.1987 года)
Схема
Описание предохранителей
|
1
|
30А Электровентилятор
|
|
2
|
10А Лампа сигнала торможения
|
|
3
|
10А Прикуриватель, радиоприемник, часы, плафон освещения салона
|
|
4
|
15А Аварийная сигнализация
|
|
5
|
15А Топливный насос
|
|
6
|
15А Противотуманная фара
|
|
7
|
10А Задний левый фонарь габаритного света
|
|
8
|
10А Задний правый фонарь габаритного света
|
|
9
|
10А Дальний свет правой фары, контрольная лампа дальнего света фар
|
|
10
|
10А Дальний свет левой фары
|
|
11
|
15А Стеклоочиститель, омыватель ветрового стекла, омыватель фар
|
|
12
|
15А Стеклоочиститель и омыватель стекла двери задка, контрольная лампа уровня охлаждающей жидкости, наружное зеркало заднего вида с электроприводом
|
|
13
|
20А Обогрев заднего стекла двери задка, обогреватель наружного зеркала заднего вида
|
|
14
|
20А Вентилятор отопителя
|
|
15
|
10А Фонарь заднего хода, лампа освещения схемы выбора передач (автоматическая коробка)
|
|
16
|
15А Звуковой сигнал высокого тона
|
|
17
|
10А Автоматическое пусковое устройство карбюратора, электрический подогреватель впускной трубы, клапан отключения подачи топлива на принудительном холостом ходу
|
|
18
|
10А Звуковой сигнал высокого и низкого тона, обогрев переднего сиденья, лампа включения стояночного тормоза
|
|
19
|
10А Указатель поворота
|
|
20
|
10А Фонарь освещения номерного знака, лампа освещения вещевого ящика, противотуманные фары
|
|
21
|
10А Ближний свет левой фары
|
|
22
|
10А Ближний свет правой фары
|
В данном исполнении за прикуриватель отвечает предохранитель номер 3 на 10А.
Обозначение реле
|
I
|
Свободное
|
|
II
|
Реле подогревателя впускной трубы
|
|
Реле топливного насоса
|
|
|
Реле свечей накаливания
|
|
|
III
|
Реле сигнализации ремней безопасности
|
|
IV
|
Реле сигнализации выбора передач
|
|
V
|
Реле кондиционера
|
|
VI
|
Реле звуковых сигналов
|
|
VII
|
Реле противотуманных фар
|
|
VIII
|
Реле разгрузки контактов х
|
|
IX
|
Свободное
|
|
X
|
Реле омывателя
|
|
XI
|
Реле стеклоочистителя и омывателя стекла двери задка
|
|
XII
|
Реле аварийной сигнализации
|
|
XIII
|
Реле сигнализации ремней безопасности
|
|
XIV
|
Реле сигнализации ремней безопасности, подогрева заднего стекла, контрольная лампа давления
|
|
XV
|
Реле омывателя фар
|
|
XVI
|
Реле увеличения частоты вращения холостого хода
|
|
XVII
|
Предохранитель заднего противотуманного фонаря, кондиционера
|
|
XVIII
|
Реле вентилятора
|
|
Реле сигнализатора аварийного уровня охлаждающей жидкости
|
|
|
XIX
|
Предохранитель стеклоподъемника
|
|
XX
|
Реле подогрева сиденья водителя
|
|
XXI
|
Реле подогрева сиденья пассажира
|
|
XXII
|
Реле отключения топлива при принудительном холостом ходу
|
|
XXIII
|
Свободное
|
|
XXIV
|
Свободное
|
Вариант 2 (модели с 08.1987 года)
Схема
Назначение предохранителей
|
1
|
10А Ближний свет левой фары
|
|
2
|
10А Ближний свет правой фары
|
|
3
|
10А Лампа подсветки приборов, фонарь освещения номерного знака
|
|
4
|
15А Лампа освещения вещевого ящика
|
|
5
|
15А Стеклоочиститель и омыватель ветрового стекла
|
|
6
|
20А Вентилятор отопителя
|
|
7
|
10А Правый задний фонарь, лампа стояночного света
|
|
8
|
20А Обогрев заднего стекла
|
|
9
|
15А Противотуманные фары
|
|
10
|
10А Дальний свет левой фары
|
|
11
|
10А Дальний свет правой фары
|
|
12
|
10А Звуковой сигнал
|
|
13
|
10А Фонарь заднего хода, подогрев омывателя
|
|
14
|
10А Клапан отсечки топлива (дизельный двигатель)
|
|
15
|
15А Панель приборов
|
|
16
|
10А Аварийная сигнализация
|
|
17
|
Свободный
|
|
18
|
30А Электровентилятор, реле кондиционера
|
|
19
|
10А Лампа сигнала торможения
|
|
20
|
15А Плафон освещения салона
|
|
21
|
10А Радиоприемник и прикуриватель
|
В данном исполнении за прикуриватель отвечает предохранитель номер 21
Расшифровка реле
|
I
|
Реле кондиционера
|
|
II
|
Реле стеклоочистителя окна двери задка
|
|
III
|
Реле системы зажигания
|
|
IV
|
Реле разгрузки контактов х
|
|
V
|
Реле сигнализатора аварийного уровня охлаждающей жидкости
|
|
VI
|
Реле аварийной сигнализации
|
|
VII
|
Реле омывателя фар
|
|
VIII
|
Реле переключения режимов стеклоочистителя
|
|
IX
|
Реле сигнализации ремней безопасности
|
|
X
|
Реле противотуманных фар
|
|
XI
|
Реле звукового сигнала высокого и низкого тона
|
|
XII
|
Реле свечей накаливания
|
|
XIII
|
Реле электровентилятора
|
|
XIV
|
Реле подогрева впускной трубы
|
|
XV
|
Реле насоса АБС
|
|
XVI
|
Реле АБС
|
|
XVII
|
Cвободное
|
|
XVIII
|
Cвободное
|
|
XIX
|
Реле автоматической трансмиссии
|
|
XX
|
Реле управления свечей накаливания
|
|
XXI
|
Реле стеклоподъемника
|
|
XXII
|
Предохранитель АБС
|
|
XXIII
|
Предохранитель кондиционера
|
|
XXIV
|
Предохранитель стеклоподъемника
|
Общее назначение реле
- 4 или 29 — реле сигнализации не пристегнутых ремней безопасности
- 13 — комрессор кондиционера
- 15 — ПТФ
- 18 — разгрузка шины Х
- 19 или 99 — дворники лобового стекла (99 — с регулируемой паузой)
- 21 — аварийной сигнализации указатели поворота
- 22 — указатели повороты прицепа
- 30, 32 — Реле системы впрыска и зажигания
- 31 — реле клапана добавочного воздуха
- 32 — питание ЭБУ
- 33 — омыватель фар
- 36 — зуммер (сигнализатор о выключенных габаритах)
- 42 — реле перегрева двигателя (также 43)
- 43 — индикатор падения уровня ОЖ (до 91г.в.)
- 46 — реле времени предпускового подогрева
- 53 — сигнал двухтон. (однотон.- перемычка)
- 54 — прекращение питания на прнуд. ХХ
- 55 — увеличение подачи топлива на принуд. ХХ
- 61 — обогрев вп. коллектора
- 67 или 80 — бензонасос
- 72 — задний дворник
- 83 — реле блокировки муфты свободного хода (только на модели Syncro)
- 90 — реле топливного насоса продувки
- 167 — Реле топливного насоса или предпускового обогревателя (дизель)
В произвольном порядке могут быть установлены: - 220 — реле after-run
- 13 — электромагнитной муфты привода заслонки воздухопритока
- 79 — ЭБУ АБС
- 78 — насос АБС
- 59 — подогрев сидений
Схема электрооборудования Volkswagen Golf 2 / Jetta 2
Больше информации про электро схему Фольксваген гольф 2 можете узнать изучив соответствующее руководство: “скачать“.
