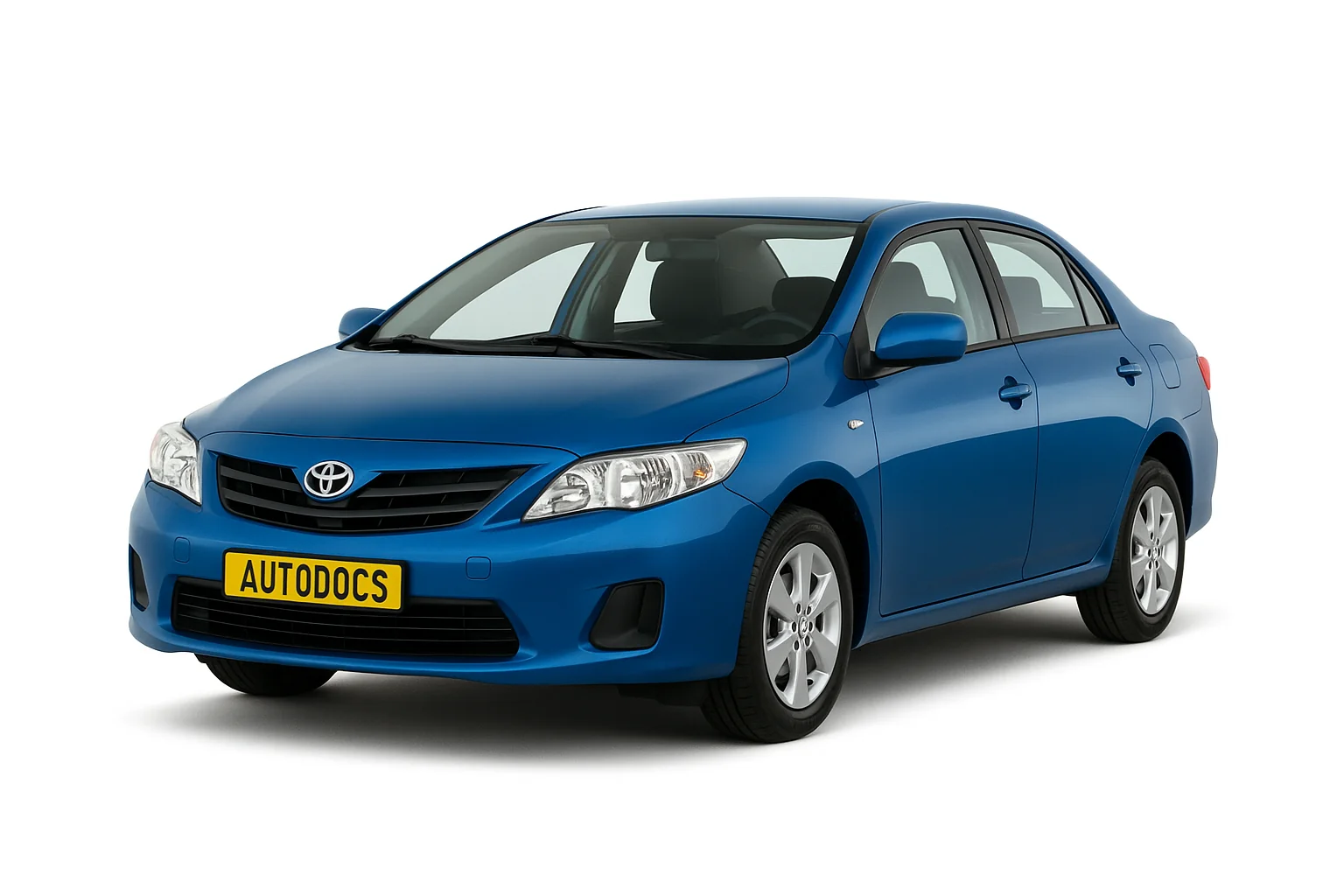

Toyota Corolla Е150 выпускалась в 2007, 2008, 2009, 2010, 2011, 2012 и 2013 году и поставлялась по всему миру. За это время модель прошла рестайлинг. В некоторых регионах известна под названием Corolla Axio (Тойота Аксио) и Corolla Altis. В данном материале мы покажем расположение электронных блоков управления, подробно опишем предохранителей и реле Тойота Королла в 150 кузове с местами расположения блоков, их схемами и фото примерами исполнения исполнения. Выделим предохранитель прикуривателя.
Количество элементов в блоках и их назначение может отличатся от представленного. Сверяйте описание со своими схемами на защитной крышке блока.
Содержание
Блоки в салоне
Схема расположения
Общая схема расположения блоков в салоне Королла 150
| № | Описание |
|---|---|
| 1 | Блок управления кондиционером |
| 2 | Блок предохранителей / Блок управления электрооборудованием кузова |
| 3 | LHD: Блок управления корректором фар |
| 4 | Блок управления блокировкой руля |
| 5 | Блок управления усилителем рулевого управления |
| 6 | Усилитель транспондера ключа |
| 7 | Блок реле №1 |
| 8 | Блок реле №2 |
| 9 | Распределительный блок |
| 10 | Распределительный блок |
| 11 | Реле стеклоочистителя |
| 12 | LHD: Блок управления коробкой передач (Multi-mode) |
| 13 | Блок управления двигателем и коробкой передач |
| 14 | Блок управления системой старт-стоп |
| 15 | Блок управления интерфейсом мультимедиа |
| 16 | LHD: Блок управления блокировкой селектора коробки передач |
| 17 | Блок управления подушками безопасности |
| 18 | RHD: Реле указателей поворота |
Блок предохранителей
Он находится в салоне под панелью с левой стороны.
Для доступа надо нажать на фиксатор крышки.
| № | A | Описание |
|---|---|---|
| 1 | 7,5 | AM1 – Система запуска, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, предохранители: “CIG”, “ACC” |
| 2 | 15 | FR FOG – Передний противотуманный свет |
| 3 | – | |
| 4 | 25 | ACC-B – Предохранители: “CIG”, “ACC” |
| 5 | 25 | DOOR – Центральный замок |
| 6 | – | |
| 7 | 10 | STOP – Лампы стоп-сигнала, дополнительный стоп-сигнал, ABS, VSC, блок управления электрооборудованием кузова, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, блок управления коробкой передач |
| 8 | 7,5 | OBD – Диагностический разъем |
| 9 | 10 | ECU-IG NO.2 – Лампы заднего хода, система зарядки, внутреннее зеркало с автоматическим затемнением, монитор, люк, обогрев заднего стекла, кондиционер, указатели поворота, аварийная сигнализация, индикатор ремня безопасности переднего пассажира, система старт-стоп, система помощи при парковке |
| 10 | 10 | ECU-IG NO.1 – без системы старт-стоп: Автоматический корректор фар, блок управления электрооборудованием кузова, электро усилитель рулевого управления, вентилятор системы охлаждения(s), блокировка селектора коробки передач, датчик дождя, ABS, VSC, аудио система, навигация, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, очистители фар, интеллектуальная система входа и запуска |
| 11 | 15 | WASHER – Омыватель стекла |
| 12 | – | |
| 13 | 25 | WIPER – Стеклоочиститель, датчик дождя |
| 14 | 10 | HTR-IG – Кондиционер, обогрев заднего стекла, вспомогательный отопитель |
| 15 | 15 | SEAT HTR – Подогрев сидений |
| 16 | 10 | TAIL – Габаритный свет, освещение номерного знака, задний противотуманный свет, передний противотуманный свет, корректор фар, система распределенного впрыска топлива /система последовательного распределенного впрыска топлива, подсветка панели приборов |
| 17 | 7,5 | PANEL – Переключатель освещения, подсветка панели приборов, освещение перчаточного ящика, переключатели на руле, блок управления электрооборудованием кузова |
| 18 | 10 | ECU-IG NO.1 – с системой старт-стоп: Автоматический корректор фар, блок управления электрооборудованием кузова, электро усилитель рулевого управления, вентилятор системы охлаждения, блокировка селектора коробки передач, датчик дождя, ABS, VSC, аудио система, навигация, система распределенного впрыска топлива /система последовательного распределенного впрыска топлива, очистители фар, интеллектуальная система входа и запуска, система старт-стоп |
| 19 | 20 | FR DOOR – Стекло подъёмники |
| 20 | 20 | RL DOOR – Стекло подъёмники |
| 21 | 20 | RR DOOR – Стекло подъёмники |
| 22 | 20 | SUNROOF – Люк |
| 23 | 15 | CIG – Прикуриватель |
| 24 | 7,5 | ACC – Зеркала с электроприводом, аудио система, навигация, блокировка селектора коробки передач, блок управления электрооборудованием кузова, интеллектуальная система входа и запуска, система старт-стоп |
| 25 | ||
| 26 | 10 | MIR HTR – Обогрев зеркал, система распределенного впрыска топлива /система последовательного распределенного впрыска топлива |
| 27 | ||
| 28 | ||
| 29 | 7,5 | RR FOG – Задний противотуманный свет |
| 30 | 7,5 | IGN – Блокировка руля, подушки безопасности, блок управления коробкой передач, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, интеллектуальная система входа и запуска, система старт-стоп |
| 31 | 7,5 | METER – Комбинация приборов, система старт-стоп |
За прикуриватель отвечает предохранитель номер 23 на 15А обозначенный как CIG.
Верхний отдел блока
Для доступа к нему надо убрать защиту панели для моделей с левым рулём.
Либо бардачок, для моделей с правым расположением руля.
| № | A | Обозначение |
|---|---|---|
| F1 | 30 | Блок ЭБУ оборудования кузова / Электрика окон |
| F2 | 30/40 | Питание реле-прерыватель указателей поворота / Обогрев заднего стекла, предохранитель: “MIR HTR” |
| F3 | 30 | Подогрев сидений |
| R1 | Реле – прерыватель указателей поворота | |
| R2 | Реле отопителя | |
| R3 | Реле «IG1» – система зажигания |
Блок реле №1
| № | Назначение |
|---|---|
| R1 | Стартер (ST) |
| R2 | Задний противотуманный свет (RR FOG) |
| R3 | Вспомогательное реле (ACC) |
| R4 | Вспомогательное реле (ACC CUT) |
Блок реле №2
| № | Расшифровка |
|---|---|
| R1 | Передний противотуманный свет (FR FOG) |
| R2 | Стартер (ST CUT) |
| R3 | Панель (PANEL) |
| R4 | Резерв |
Блоки под капотом
Схема расположения
Общая схема расположения блоков под капотом
| № | Описание |
|---|---|
| 1 | Блок управления двигателем |
| 2 | Основной блок предохранителей и реле |
| 3 | Реле свечей накала |
| 4 | Блок управления вентилятором системы охлаждения |
| 5 | LHD: Реле очистителей фар |
| 6 | Блок управления форсунками (EDU) |
| 7 | Блок реле |
| 8 | Бензин: Блок управления тормозной системой |
| 9 | Дизель: Блок управления тормозной системой |
Основной блок предохранителей и реле
Устанавливается в левой части под копотного пространства.
Вариант 1
| № | A | Назначение |
|---|---|---|
| F1 | 30 | H-LP CLN – Омыватель фар |
| F2 | 45 | RDI FAN – Вентилятор системы охлаждения |
| F3 | 30 | ABS NO.3 – ABS и VSC |
| F4 | 50 | ABS NO.1 – ABS и VSC |
| F5 | 50 | HTR – Кондиционер |
| F6 | 10 | ECU-B2 – Роботизированная коробка передач, кондиционер, система Smart Entry |
| F7 | 10 | ECU-B – Контрольно-измерительные приборы, блок управления электрооборудованием, VSC, центральный замок, привод стекло подъемников |
| F8 | 15 | RAD NO.1 – Аудиосистема |
| F9 | 10 | DOME – Освещение салона, освещение багажника, система Smart Entry |
| F10 | 20 | STRG LOCK – Система блокировки рулевого управления |
| F11 | 30 | AM2 – Система пуска двигателя, система Smart Entry, система впрыска |
| F12 | 10 | ETCS – Система управления дроссельной заслонкой |
| F13 | 10 | TURN-HAZ – Указатели поворота и аварийная сигнализация |
| F14 | 7,5 | ALT-S – Система зарядки АКБ |
| F15 | 7,5 | AM2 NO.2 – Блок управления электро оборудованием |
| F16 | 50 | H-LP MAIN – Головные фары |
| F17 | 50 | P/I – Система впрыска топлива |
| F18 | 80 | GLOW – Система предпускового подогрева двигателя (для дизелей) |
| F19 | 60 | EPS – Электро усилитель рулевого управления |
| F20 | 120 | ALT – Система зарядки АКБ |
| F21 | 15 | IG2 – Система впрыска топлива, система Smart Entry |
| F22 | 10 | HORN – Звуковой сигнал |
| F23 | 20 | EFI MAIN – Система впрыска топлива |
| F24 | Резерв | |
| F25 | Резерв | |
| F26 | Резерв | |
| F27 | 50 | AMT – Роботизированная коробка передач |
| F28 | 30 | HTR SUB NO.3 – Кондиционер |
| F29 | 30 | HTR SUB NO.2 – Кондиционер |
| F30 | 30 | HTR SUB NO.1 – Кондиционер |
| F31 | 10 | H-LP LH LO – Правая фара (ближний свет) |
| F32 | 10 | H-LP RH LO – Левая фара (ближний свет) |
| F33 | 10 | H-LP LH HI – Правая фара (дальний свет) |
| F34 | 10 | H-LP RH HI – Левая фара (дальний свет) |
| F35 | 10 | EFI NO.1 – Система впрыска |
| F36 | 10 | EFI NO.2 – Система впрыска |
| F37 | 7,5 | IG2 NO.2 – Система пуска, система Smart Entry |
| 38 | FR DEICER – Реле вентилятора система охлаждения | |
| 39 | IGT/INJ – Реле переключателя света фар | |
| 40 | AMT – Реле роботизированной коробки передач | |
| 41 | H-LP – Реле фар |
Вариант 2
Пример схемы с крышки блока
| № | A | Обозначение |
|---|---|---|
| 1 | 30 | CDS FAN – Электрический вентилятор (ы) охлаждения |
| 2 | 40 | RDI FAN – Электрический вентилятор (ы) охлаждения |
| 3 | 30 | ABS NO. 3 – Анти блокировочная тормозная система, система контроля устойчивости автомобиля |
| 4 | 50 | ABS NO. 1 – Анти блокировочная тормозная система, система контроля устойчивости автомобиля |
| 5 | 50 | HTR – Система кондиционирования воздуха |
| 6 | 120 | ALT – Система зарядки, RDI FAN, CDS FAN, ABS NO. 1, АБС НЕТ. 3, HTR, ПОД НОМЕР HTR. 1, HTR SUB NO. 3, ACC, CIG, METER, IGN, ECU-IG NO. 2, HTR-IG, дворник, шайба, ECU-IG NO. 1, AM1, ДВЕРЬ, СТОП, ПЕРЕДНЯЯ ДВЕРЬ, ПИТАНИЕ, ЗАДНЯЯ ДВЕРЬ, ЗАДНЯЯ ДВЕРЬ, OBD, ACC-B, FR FOG, DEF, MIR HTR, ЗАДНЯЯ ЧАСТЬ, ПАНЕЛЬ |
| 7 | 60 | EPS – Электро усилитель руля |
| 8 | 80 | GLOW – Свечи |
| 9 | 50 | P/I – EFI MAIN, HORN, IG2 |
| 10 | 50 | H-LP MAIN – Фары |
| 11 | 10 | EFI NO. 2 – Система контроля выбросов |
| 12 | 10 | EFI NO. 1 – Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 13 | 10 | H-LP RH HI – Правая фара (дальний свет) |
| 14 | 10 | H-LP LH HI – Левая фара (дальний свет) |
| 15 | 10 | H-LP RH LO – Правая фара (ближний свет) |
| 16 | 10 | H-LP LH LO – Левая фара (ближний свет) |
| 17 | 10 | ETCS – Электронная система управления дроссельной заслонкой |
| 18 | 10 | TURN-HAZ – Указатели поворота, аварийные мигалки |
| 19 | 7,5 | ALT-S – Система зарядки |
| 20 | 7,5 | AM2 NO. 2 – Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система запуска |
| 21 | 30 | AM2 – Система запуска |
| 22 | 20 | STRG LOCK – Система блокировки рулевого управления |
| 23 | 7,5 | IG2 NO.2 – Система запуска |
| 24 | 10 | ECU-B2 – Система кондиционирования воздуха |
| 25 | 10 | ECU-B – Главный ЭБУ корпуса, датчик и измерители |
| 26 | 15 | RAD NO. 1 – Аудио система |
| 27 | 10 | DOME – Освещение багажника, система смарт-ключей |
| 28 | 30 | AMP – Аудио система |
| 29 | 10 | MAYDAY |
| 30 | 10 | SPARE – Запасной предохранитель |
| 31 | 30 | SPARE – Запасной предохранитель |
| 32 | 20 | SPARE – Запасной предохранитель |
| 33 | 20 | EFI MAIN – Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, EFI NO. 1, EFI NO. 2 |
| 34 | 10 | HORN -Сигнал |
| 35 | 15 | IG2 – Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, система запуска, IGN, METER |
| 36 | 7,5 | ST – Стартер |
| 37 | 30 | HTR SUB NO. 1 – Нагреватель PTC |
| 38 | 30 | HTR SUB NO. 3 – Нагреватель PTC |
| 39 | 15 | PWR OUTLET/ INVERTER or PWR OUTLET – Розетка, прикуриватель |
Дополнительный блок реле
| № | Расшифровка |
|---|---|
| R2 | Вспомогательный отопитель (HTR SUB NO.1) |
| R3 | Вспомогательный отопитель (HTR SUB NO.3) |
| R4 | Вспомогательный отопитель (HTR SUB NO.2) |
