RU Chevrolet Lanos 1,5 с 2004 г.в. и схемы электрооборудования к нему. Сборка автомобиля в Южной Корее была свернута в 2004 году. Недавно завод собирающий Lanos в Польше был перепрофилирован и производство Ланосов было прекращено. Сейчас Lanos собирают только во Вьетнаме и на Украине, Запорожским автомобилестроительным заводом. На рынок стран СНГ поставляются только украинские авто. Для украинского рынка оснащают моторами 1,5 л 8V (86 л.с.), 1,6 л 16V (106 л.с.). Во Вьетнаме базовой моделью является Lanos с двигателем 1,4 л 8V (75 л.с.). КПП на всех моделях 5-ступенчатая, механическая. Год назад автомобили под торговой маркой Сенс, т.е. Lanos с модифицированным двигателем от Таврии, стали выпускать под названием Lanos 1,5.

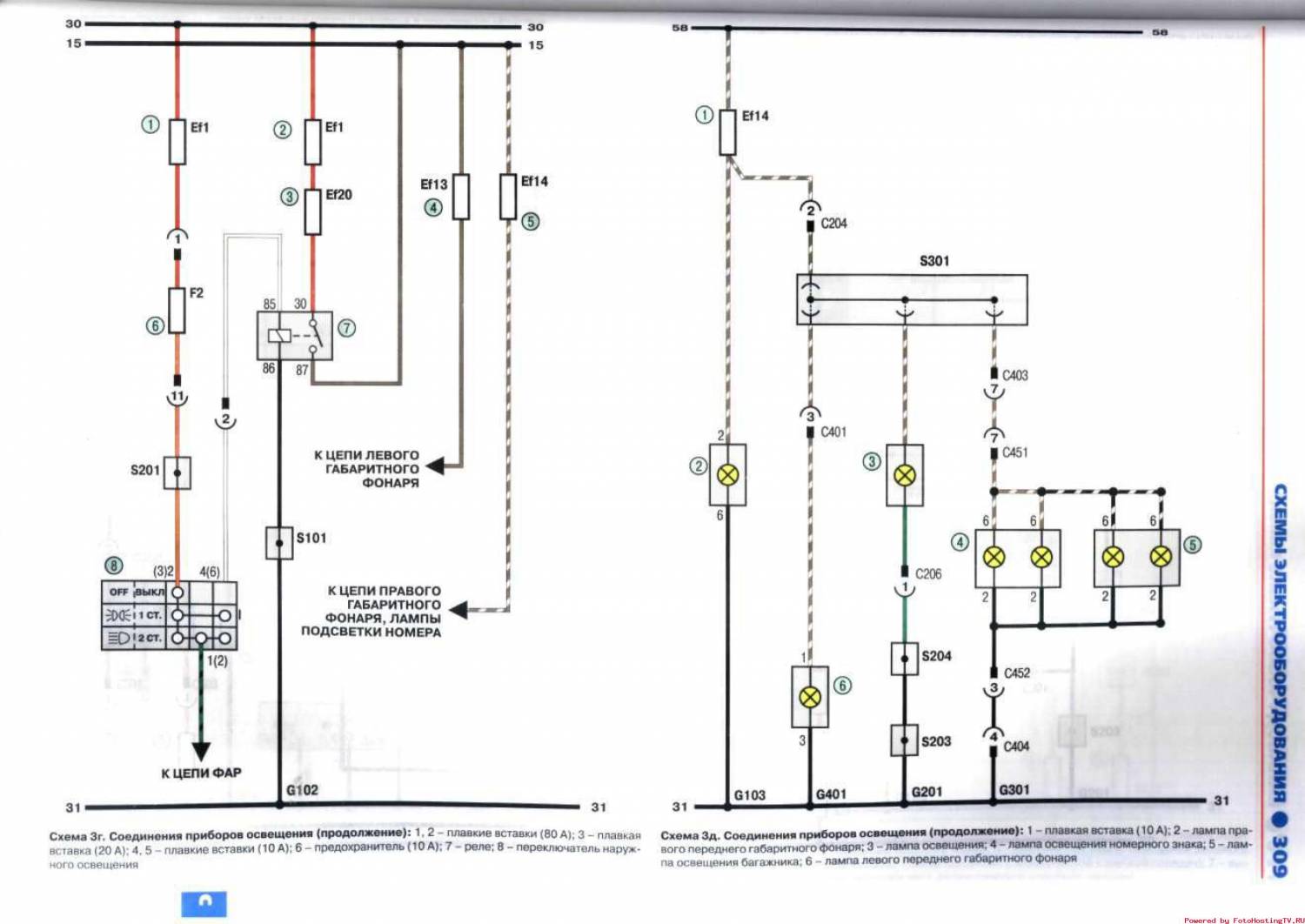

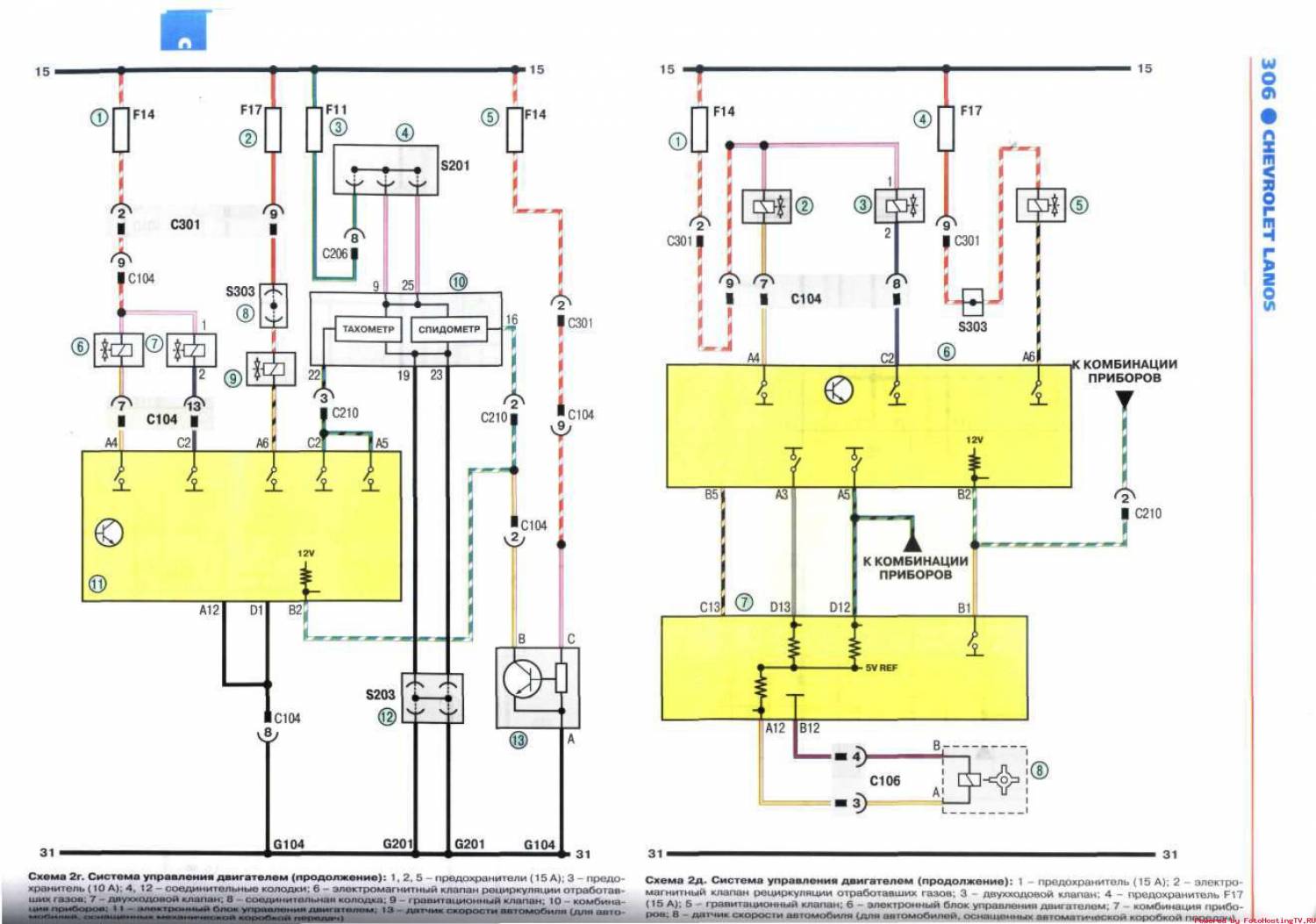

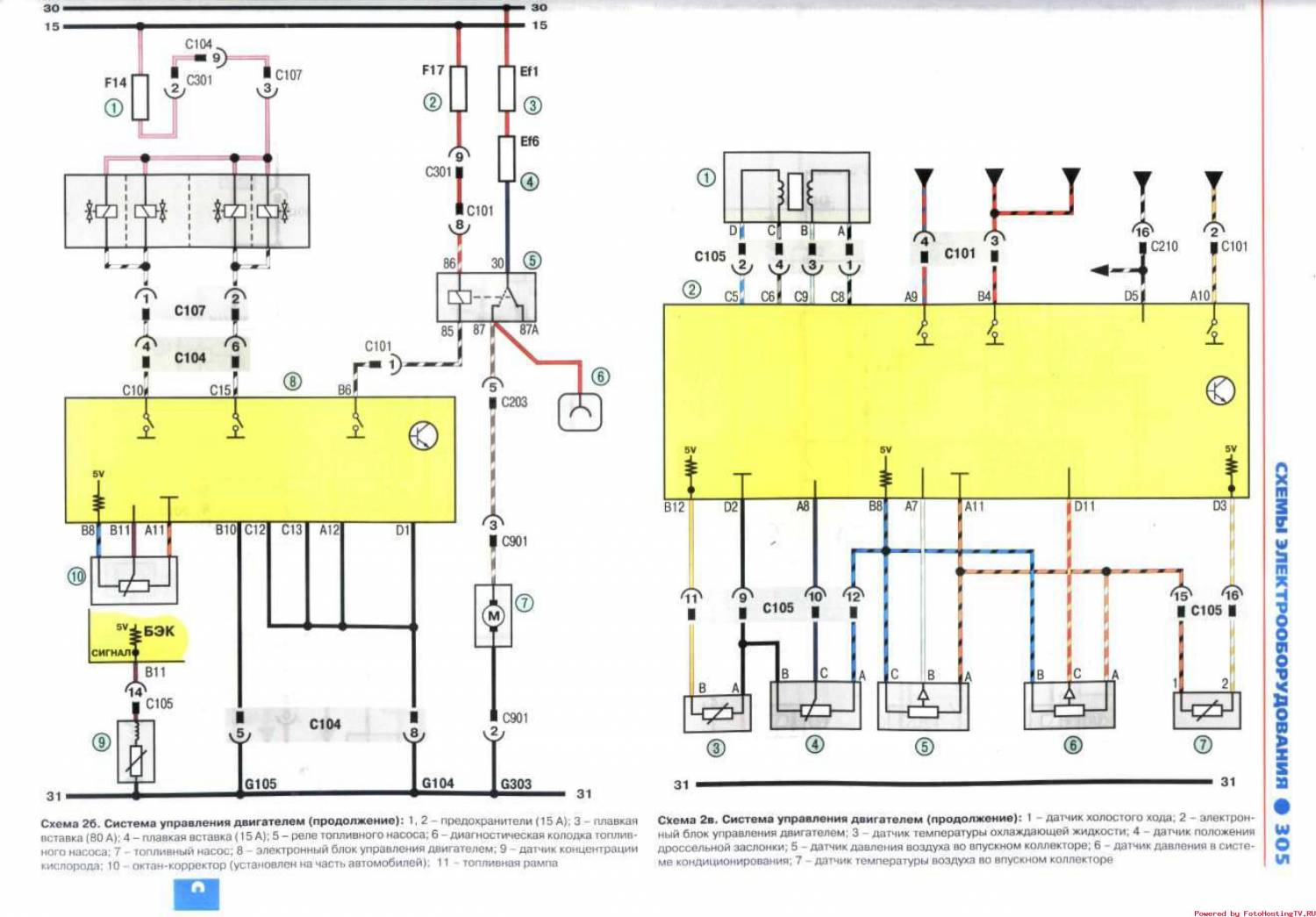

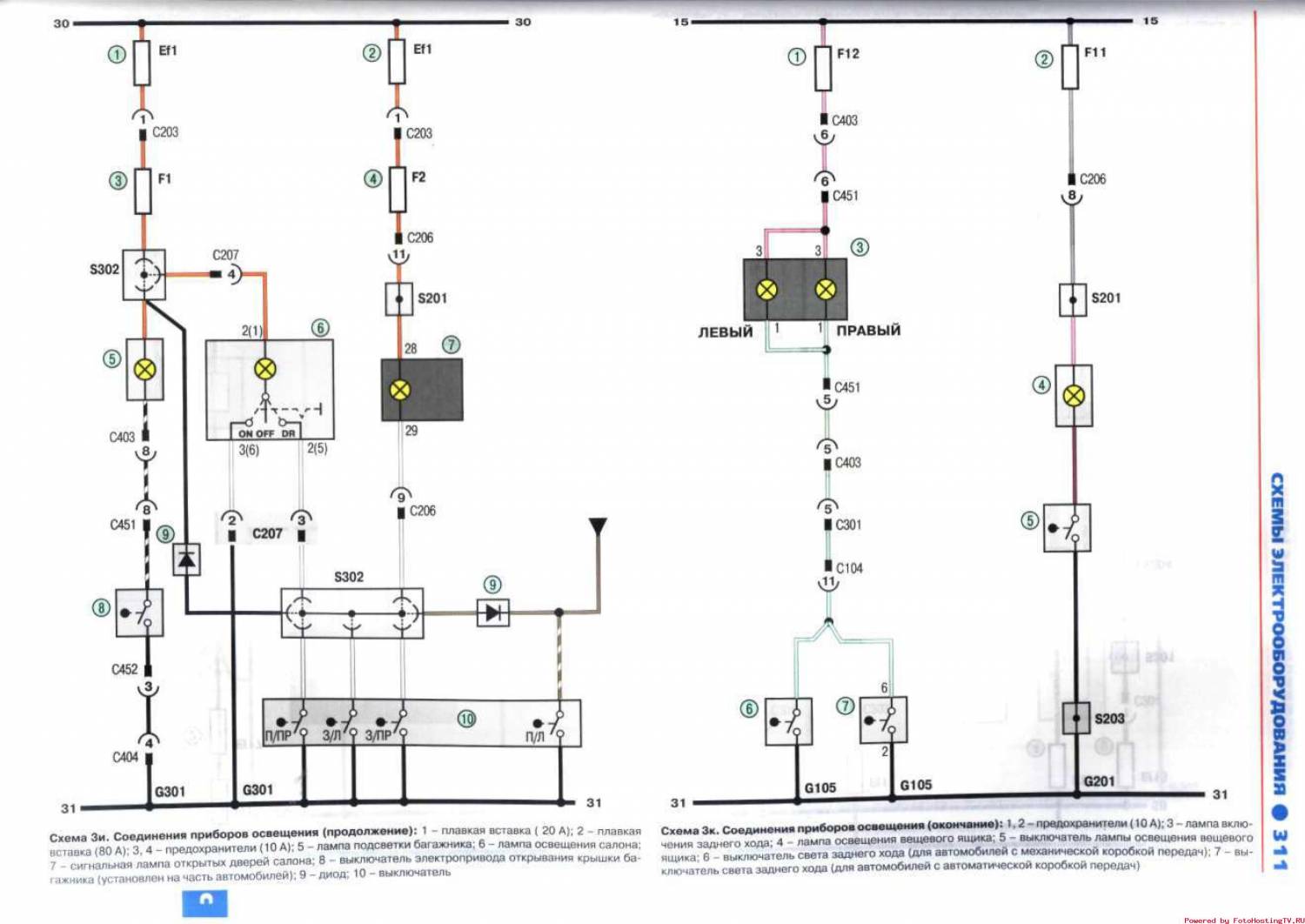

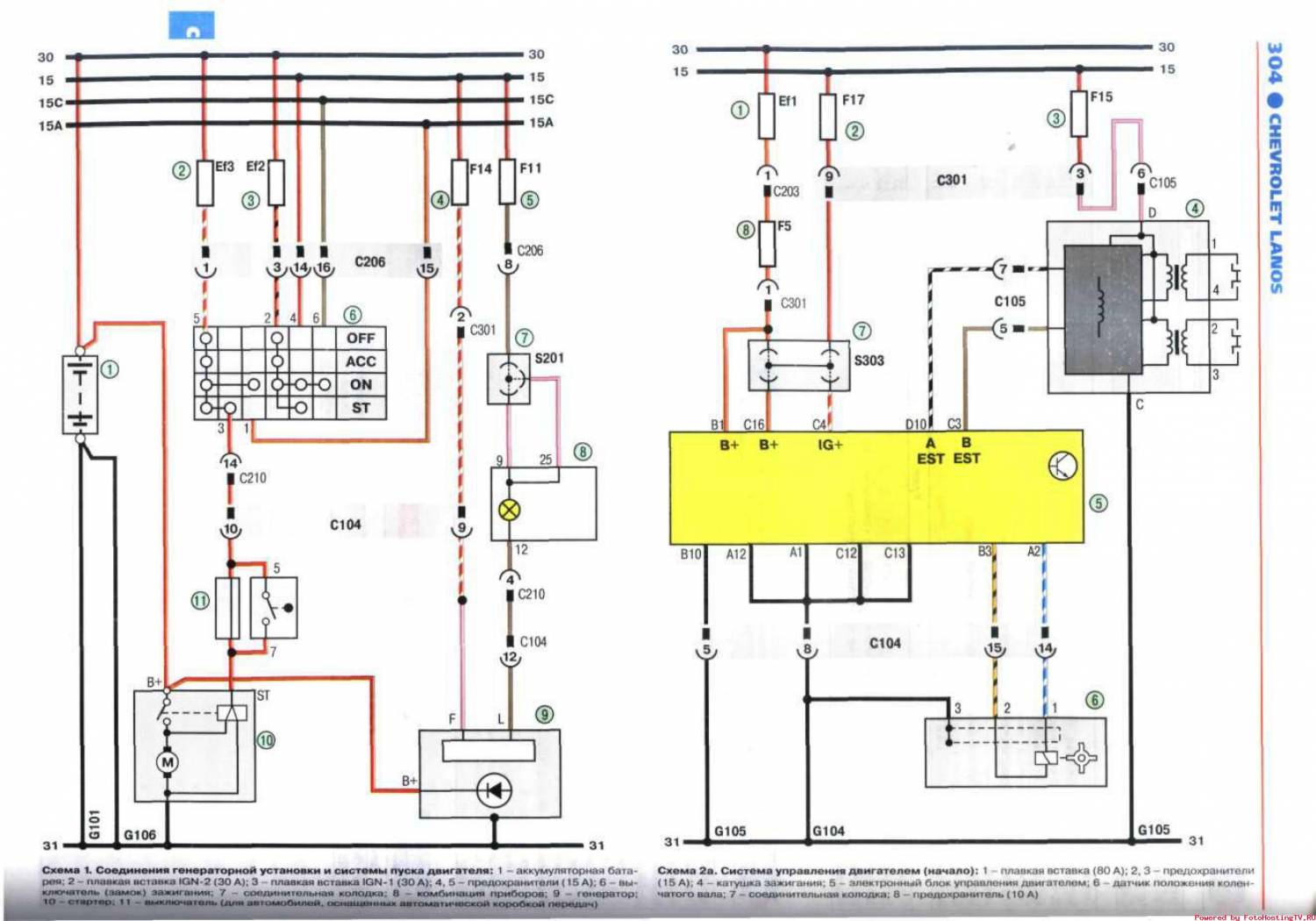

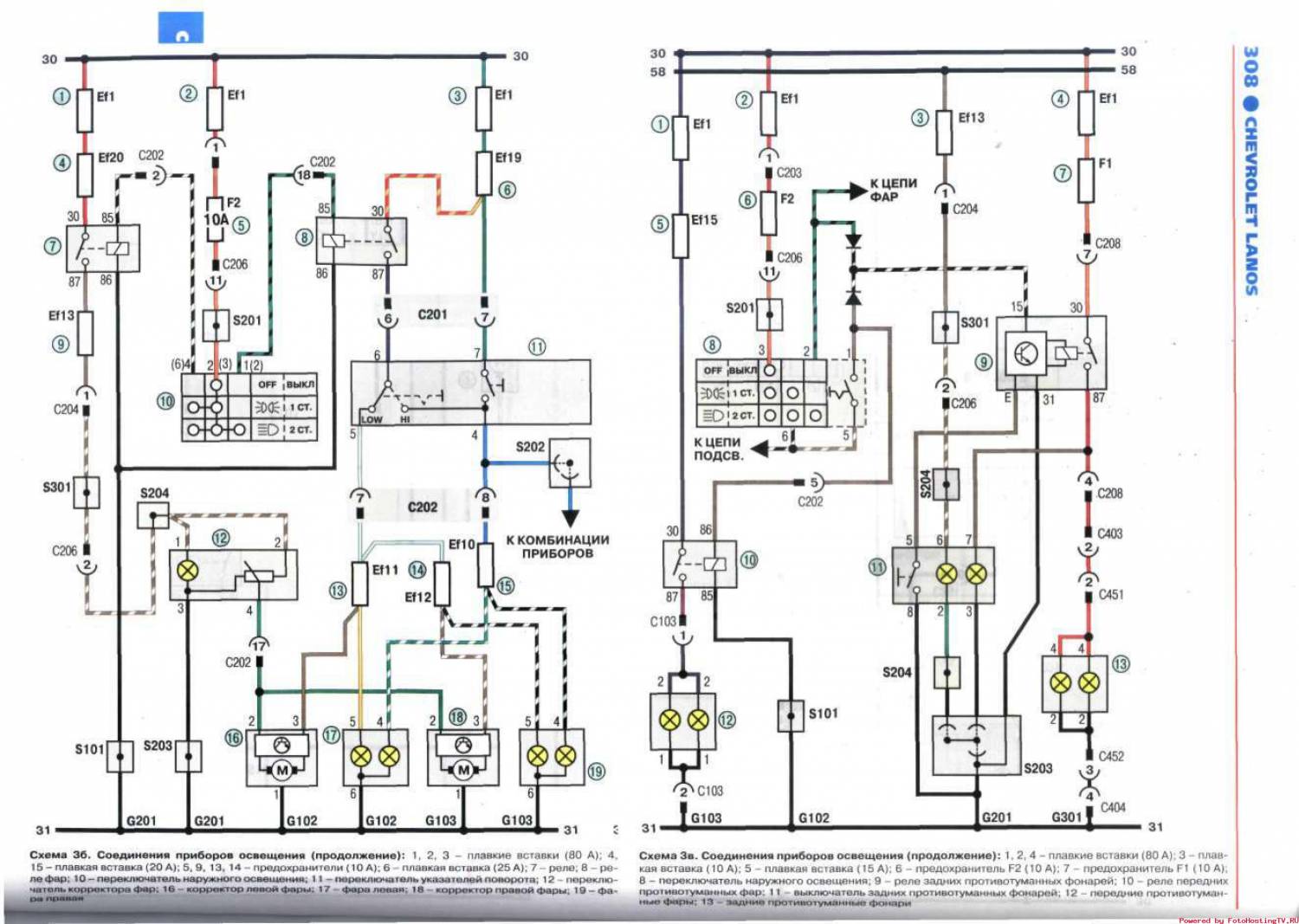

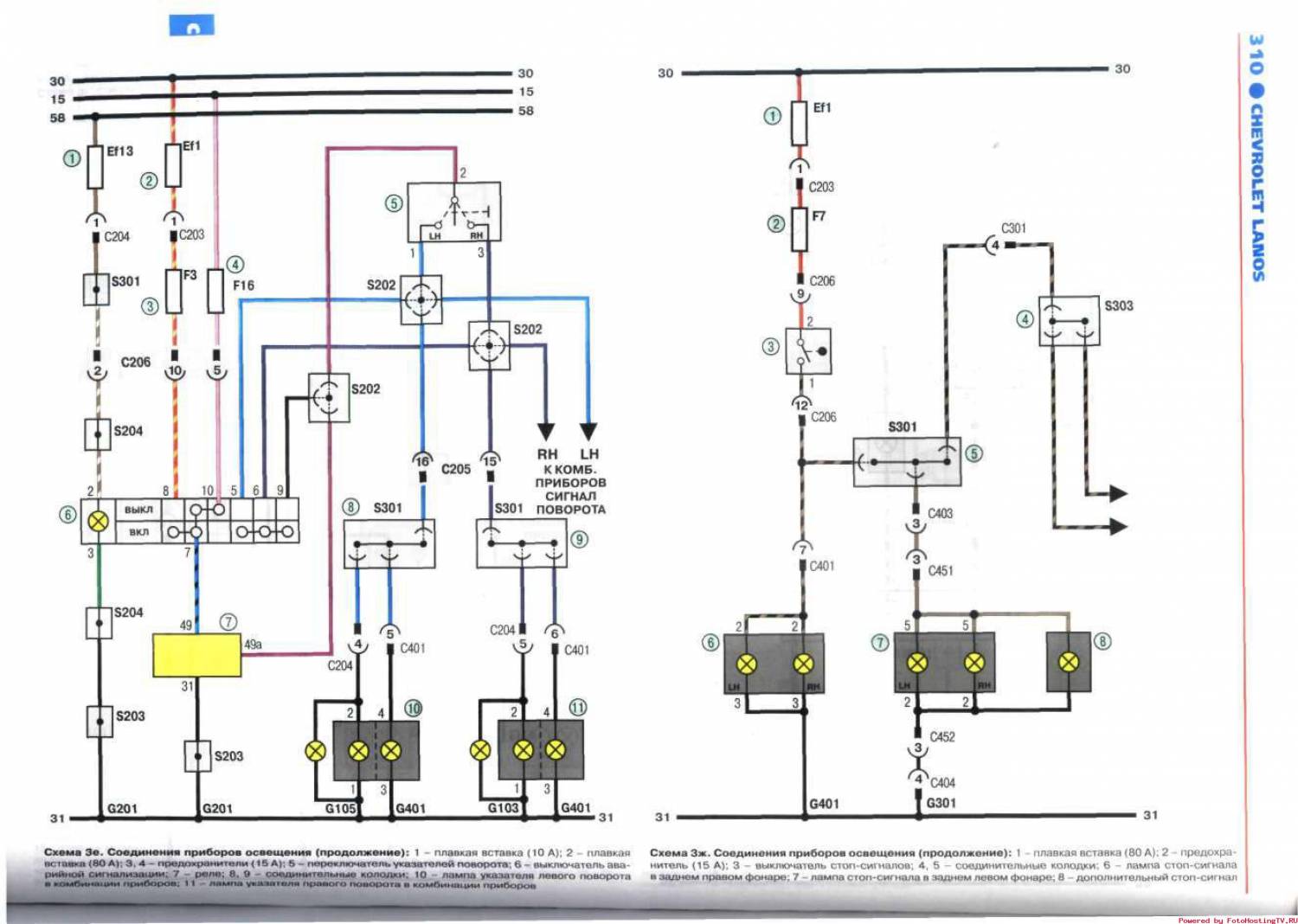

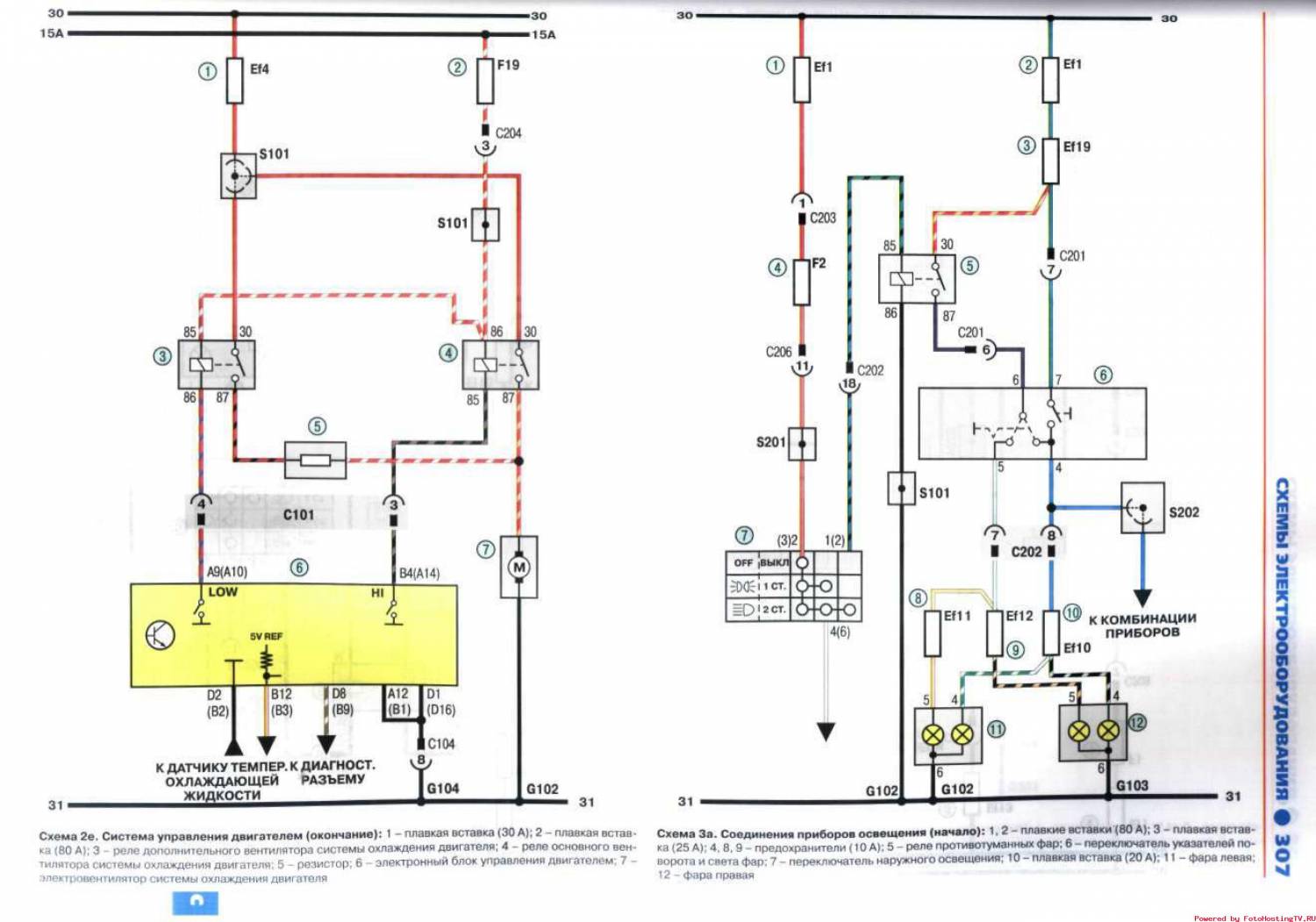

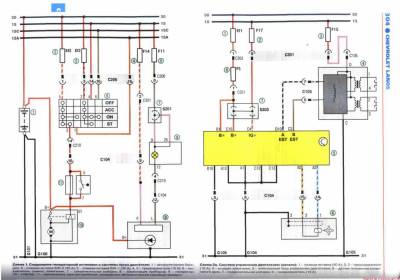

Схема генераторной установки, пуска двигателя, управления двигателем и соединения приборов освещения на Шевроле Ланос

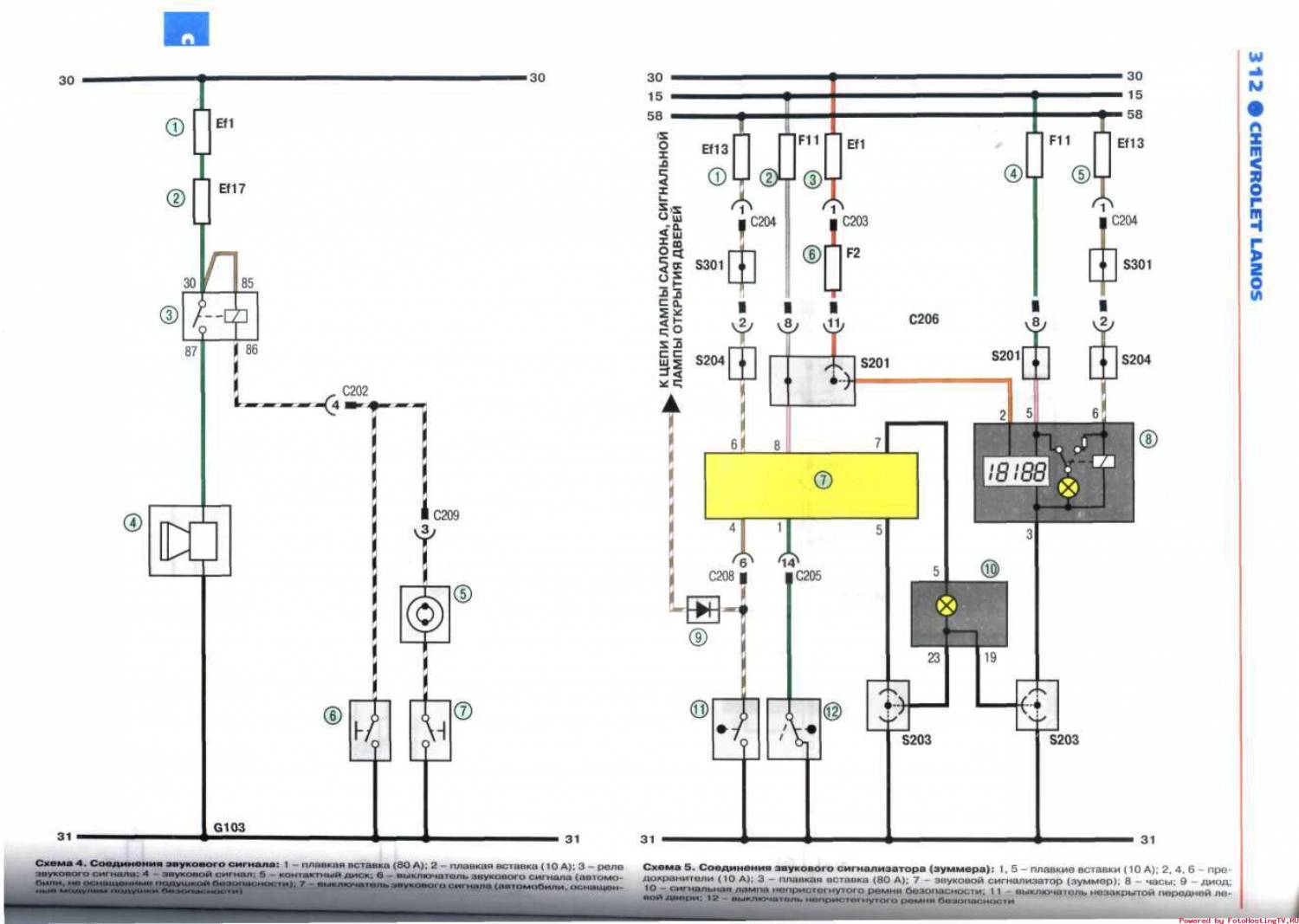

Электросхема звукового сигнала и зуммера

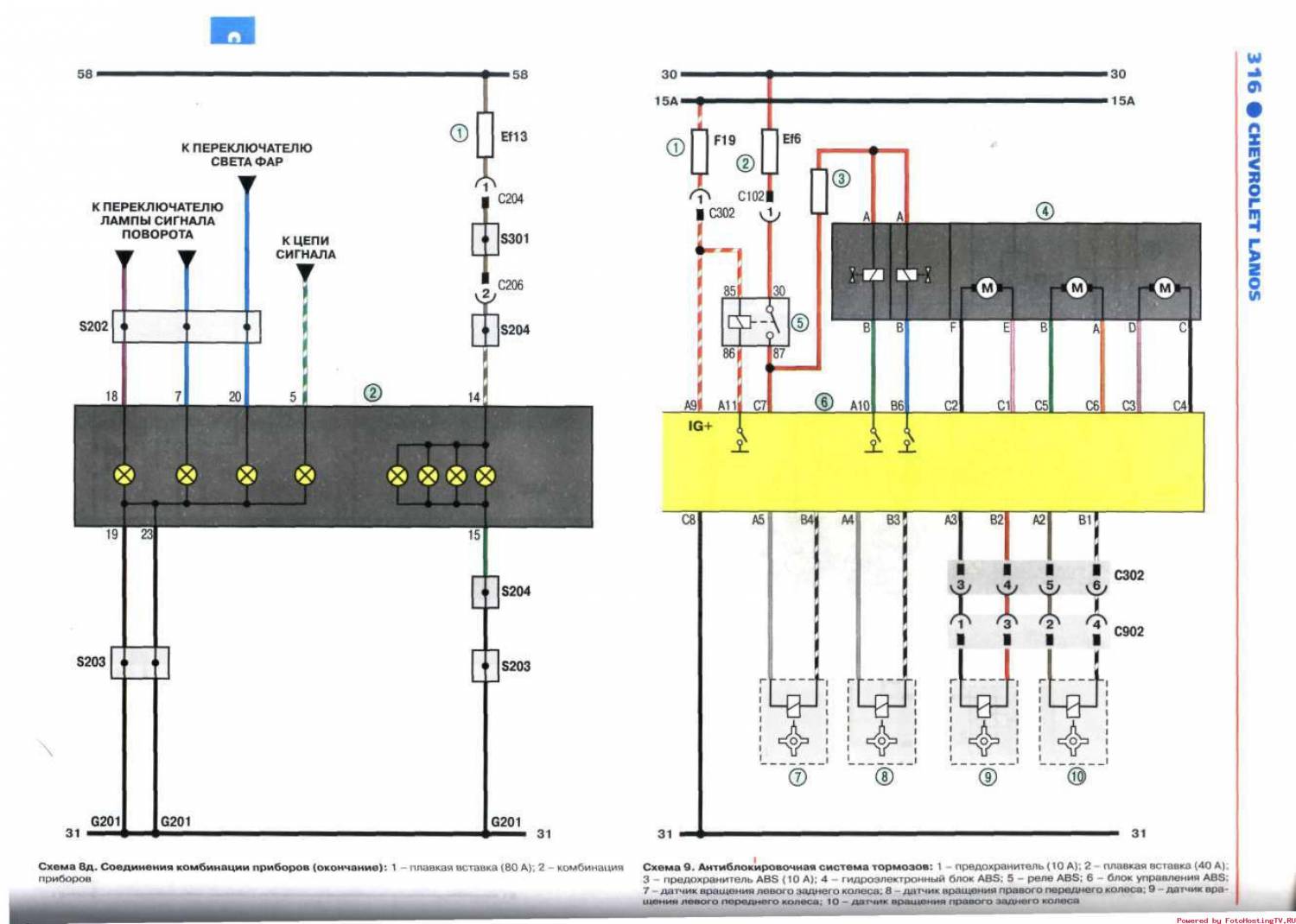

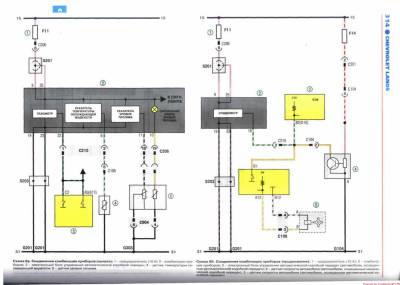

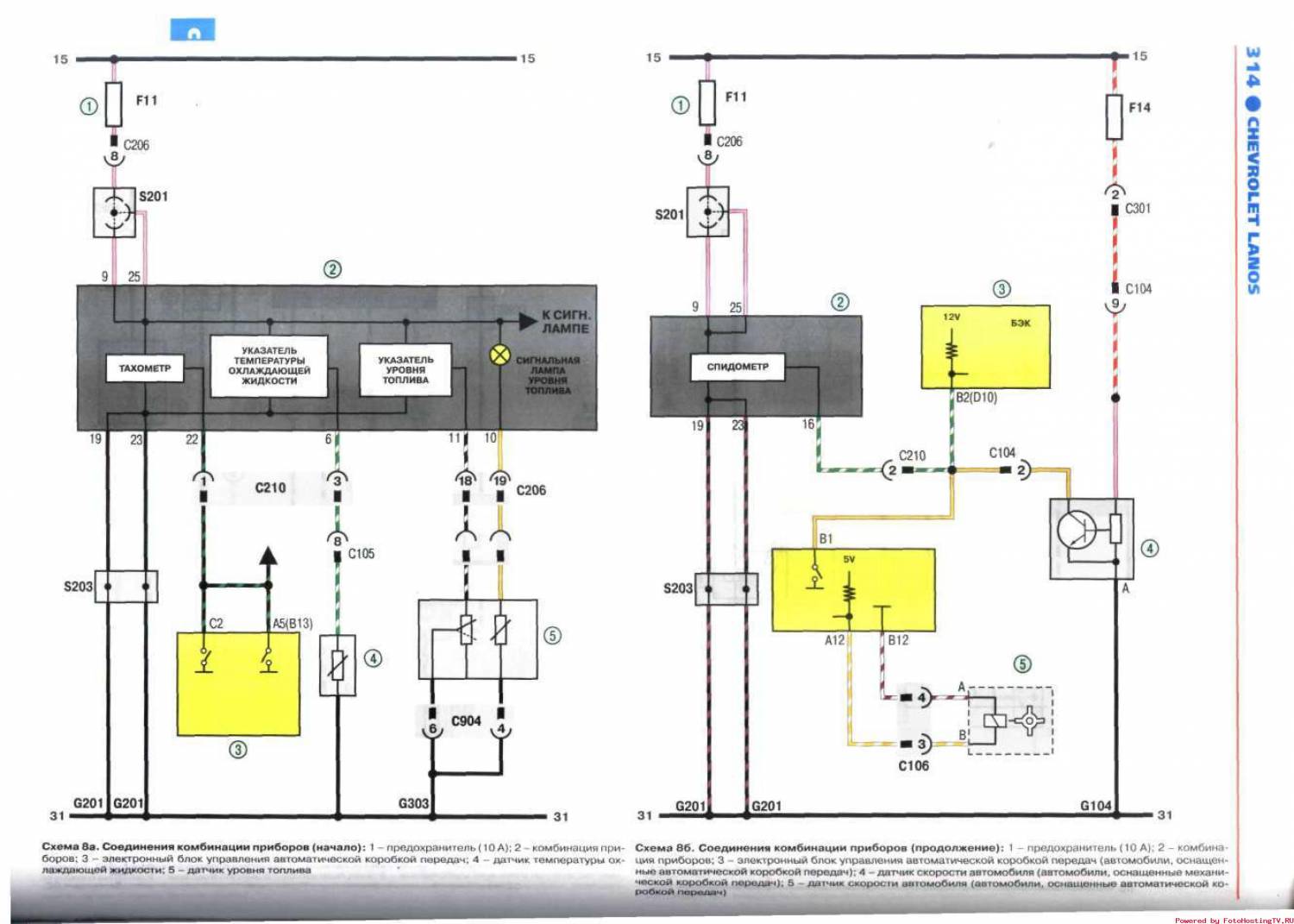

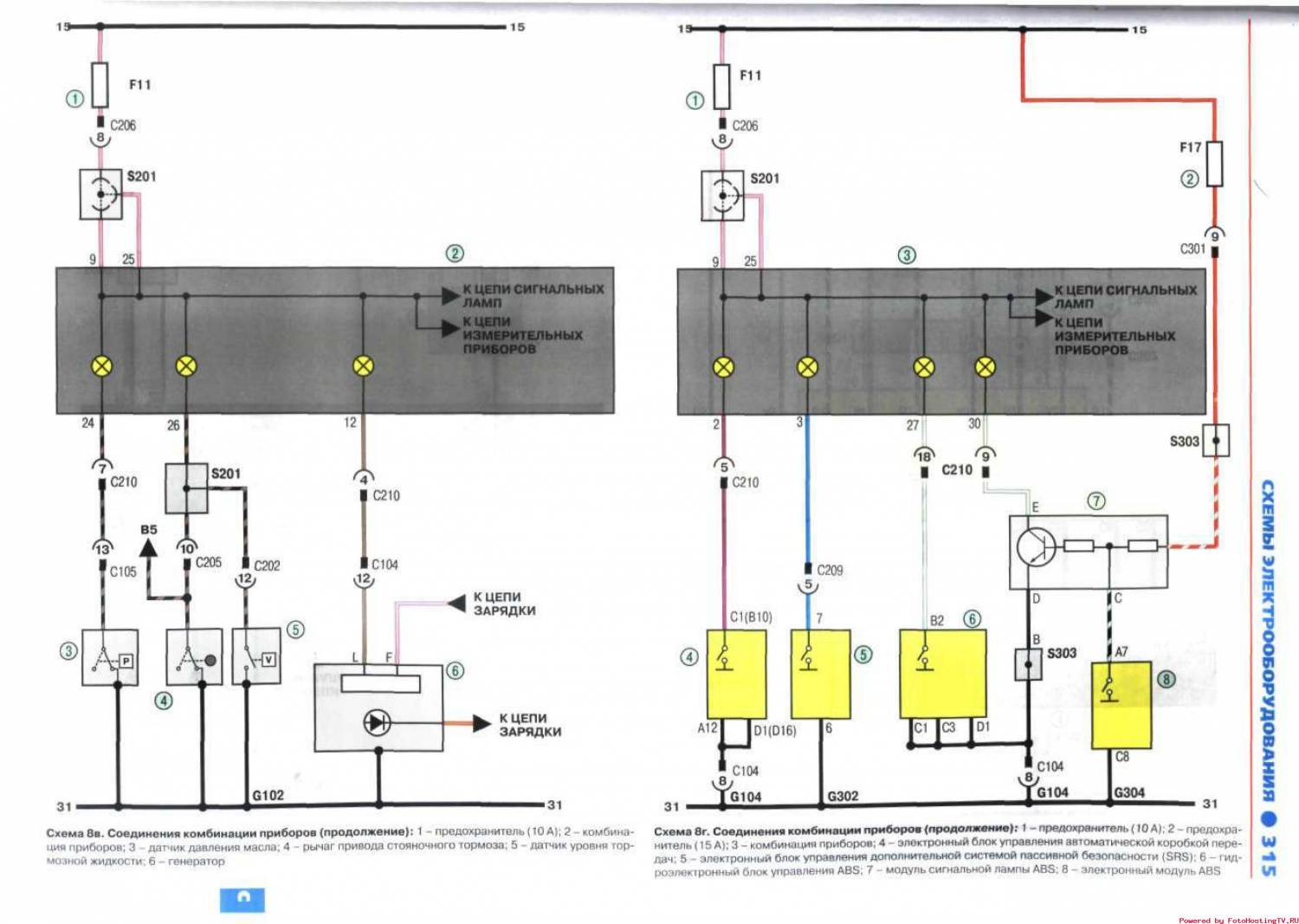

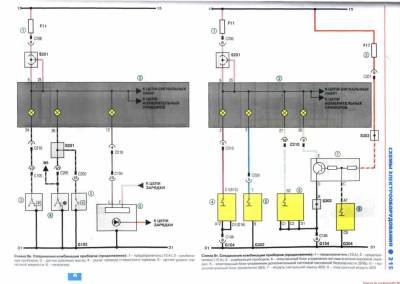

Эл.схема комбинации приборов и АБС тормозов на Chevrolet Lanos

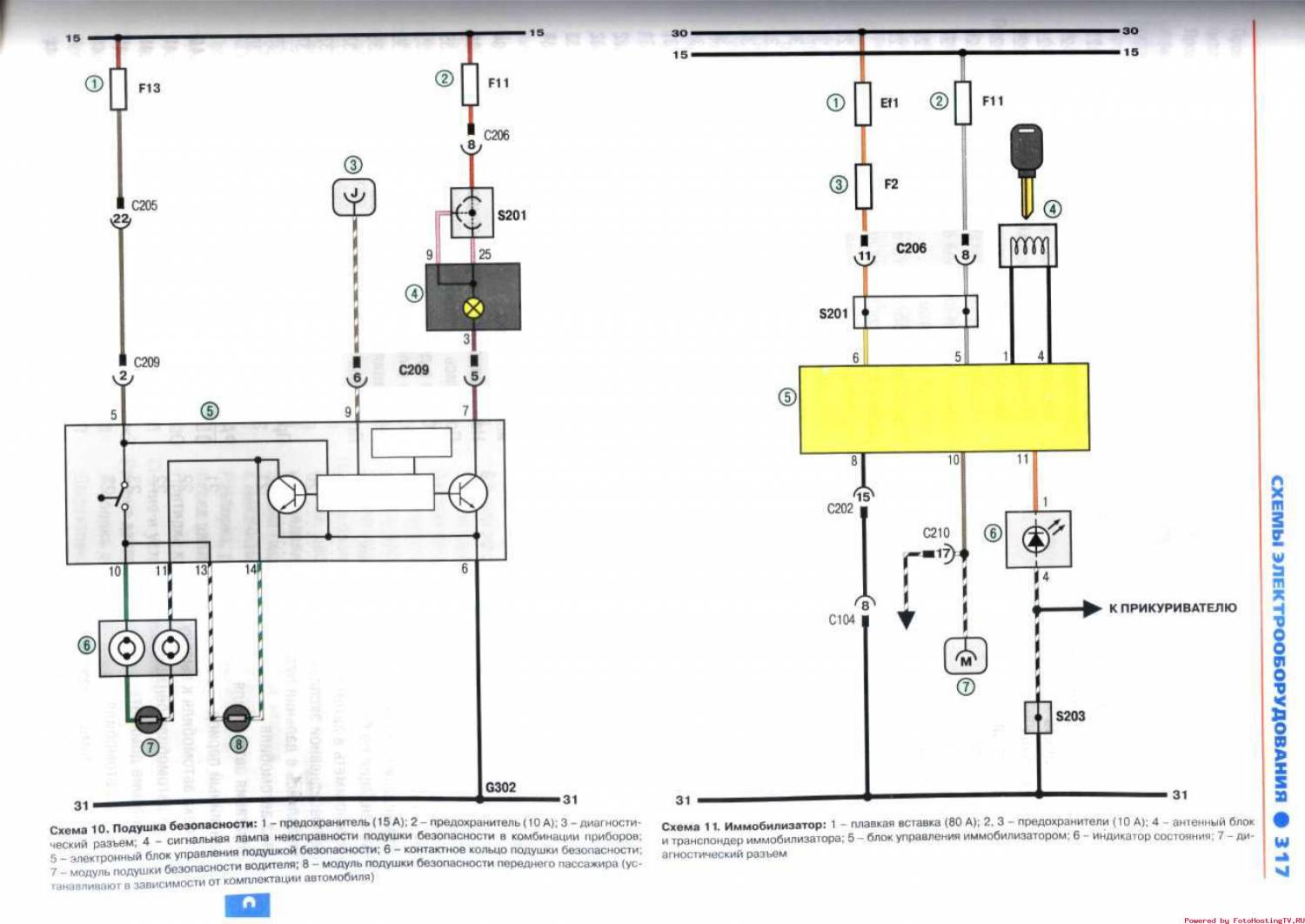

Схема подушки безопасности и иммобилизатора

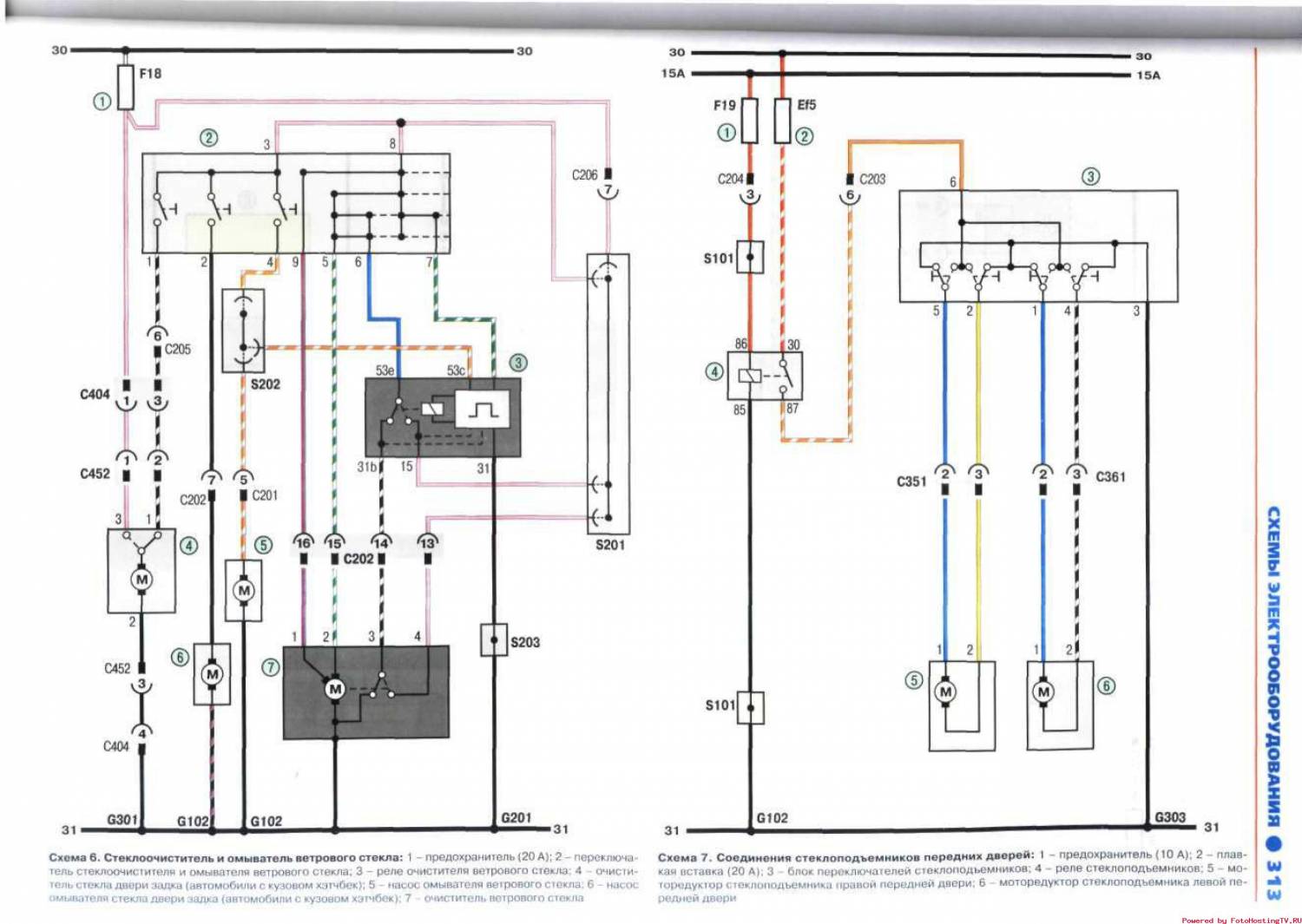

Эл.схема стеклочистителя и омывателя ветрового стекла, соединения стеклоподъемников передних дверей
Частые вопросы: предохранители и реле Шевроле Ланос
Где находится блок предохранителей на Шевроле Ланос?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Шевроле Ланос — в разделе о расположении блоков.
Не работает стеклоподъёмник на Шевроле Ланос — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за стеклоочистители на Шевроле Ланос?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Шевроле Ланос?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Шевроле Ланос?
Схема и таблица предохранителей Шевроле Ланос — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
Можно ли ставить предохранитель большего номинала на Шевроле Ланос?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Шевроле Ланос и может привести к оплавлению жгута. Ставьте только значение из таблицы.
Что означает номинал и цвет предохранителя на Шевроле Ланос?
В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
Как проверить реле на Шевроле Ланос?
Номер позиции реле — в таблице. Перед заменой снимите клемму аккукумулятора; обмотку проверьте мультиметром на целостность.
